Катушка зажигания приора 16 клапанов какая лучше

Неисправности катушки зажигания на Лада Приора 8 и 16 клапанов и выбор

Катушка зажигания – ключевой элемент во всей системе. Аккумулятор автомобиля обеспечивает питание постоянным током, который не способен завести машину. Чтобы запустить двигатель необходимо преобразование в переменный, высокочастотный ток. Именно эту проблему и решает данный узел. Однако с ним также могут случаться всевозможные неисправности, причем ремонту устройство уже не подлежит, требуется замена. Сегодня поговорим о том, как проверить неисправность детали и какая катушка зажигания на Приору будет лучшим вариантом.

Как определить поломку

Для того чтобы определить неисправность, достаточно лишь присмотреться к поведению автомобиля. Характерные признаки проблем с катушками зажигания следующие:

мотор начинает «троить», отмечается нестабильная работа силовой установки, чем больше времени проходит с момента появления проблемы, тем хуже работает двигатель;
особенно заметна плохая работа агрегата при минусовой температуре, ситуация более-менее нормализуется только после прогрева мотора. Кроме того, возможно частое проявление проблемы в случае, если машина находится в зоне повышенной влажности;
при резком нажатии на педаль газа отмечается «провал» двигателя;
на приборной панели приборов имеется специальный индикатор, так называемый Check Engine. Он сигнализирует автовладельцу о том, что присутствует какая-либо неисправность в цепи питания машины. Расшифровать показания индикатора можно с помощью руководства по эксплуатации, прилагающегося к автомобилю при покупке.

Диагностировать отказ элемента несложно, труднее выявить, какая именно деталь не работает. На каждый цилиндр в Приоре устанавливается индивидуальная катушка, модуля зажигания на автомобиле нет. Поэтому придется прозванивать каждую из них мультиметром, проверять каждый наконечник. Колпачкам следует уделить особое внимание, ведь если проблема случится с ними, менять деталь не придется. Чтобы выявить проблему, нужно лишь снять элемент и зажать его в плоскогубцах. Если силикон, из которого выполнена деталь, начнет морщиться, значит, необходима замена наконечника. Если же при сжатии он остается ровным и гладким, значит, проблема кроется в чем-то другом.

Какую катушку купить

Многие автолюбители советуют покупать самые дешевые устройства. Почему так? Считается, что катушки горят в первую очередь из-за некачественной свечи зажигания. Разумеется, нелишним будет удостовериться в том, что все свечи исправны, однако даже если нет никаких проблем, но катушка все равно сгорела, свечу в цилиндре, где случилась неисправность, рекомендуют заменить. Вместе с тем далеко не все автовладельцы готовы доверять самым бюджетным катушкам и такое мнение также имеет право на жизнь.

Опытные автолюбители советуют приобретать продукцию одной из двух торговых марок:

Сразу же обращаем внимание, стоимость устройств может быть достаточно высокой. Например, одна катушка Bosch стоит около 700 рублей. С учетом того, что для замены необходимо сразу 4 детали, получается немаленькая сумма. Какой вариант будет лучшим для вас – решать только вам.

Однако не забудьте удостовериться в исправности свечи в цилиндре, где была установлена сгоревшая деталь. Если имеется проблема, даже самая качественная и дорогая катушка не прослужит долго.

Индивидуальные катушки зажигания для LADA, какая фирма лучше?

На некоторых двигателях автомобилей LADA (например, ВАЗ-21126, 21127, 21129 и др.) завод устанавливает индивидуальные катушки зажигания (ИКЗ). В настоящее время на рынке существует большое количество подделок этой продукции. Выясняем, на что обратить внимание при выборе катушек зажигания.

Таблица применяемости индивидуальных катушек зажигания составлена согласно каталогов деталей и сборочных единиц:

АртикулМодель	Двигатель	Лада Приора	Лада Калина 2	Лада Гранта	Лада Веста	Лада Ларгус
21120-3705010-10	ВАЗ	+
21120-3705010-11		+	+	+	+	+
21120-3705010-12		+	+	+	+	+
21120-3705010-13		+	+	+	+	+
21120-3705010-15		+	+	+	+
8200765882	Renault	+
224332428R	Renault	+

Каталожный номер катушек зажигания, установленных с завода, указывает на его производителя:

2112-3705010-10 — «BOSCH», Германия;
2112-3705010-11 — “Dynatec” B.V. г. Амстердам;
2112-3705010-12 — ЗАО «СОАТЭ», г. Старый Оскол;
2112-3705010-13 — “ФГУП ПО Север” г. Новосибирск
2112-3705010-15 — ELDOR CORPORATION

Оригинал или аналог?

На рынке можно встретить более 10 различных производителей катушек зажигания. В зависимости от этого цена за ИКЗ может значительно меняться. Например, хорошие импортные катушки зажигания для двигателей ВАЗ сейчас можно найти за 1500-1800 рублей. Более дешевые российские аналоги будут дешевле в 2 раза.

Стоит учитывать, что у подделки срок службы будет значительно ниже, чем у оригинальной детали. Например, по отзывам владельцев, после установки китайских катушек зажигания почти сразу появилась ошибка «пропуски зажигания в цилиндрах» и двигатель начал подтраивать. Через А 500-1000 км катушки зажигания полностью выходили из строя.

Как отличить подделку

Несколько примеров, как визуально отличить оригинальные (качественные) катушки зажигания Bosch от подделки:

Под кожухом оригинала виден пластмассовый корпус (у подделки он металлический).
На кожухе оригинала нанесены два штампа. На подделке они отсутствуют.
Внешняя кромка крепежной буксы оригинала имеет выступ. На подделке выступ отсутствует.
На подделке отсутствует обозначение высокого напряжения (молния) рядом с крепежной буксой.
На штекере оригинала шрифт выполнен более четко, поверхность штекера лучше обработана.
Профиль кодировки штекера подделки выполнен боле округлым.
Контакты подделки заметно толще и более округлые.
На оригинале имеются следы от литья.
Номер завода на оригинале обведен овалом.
На резиновом наконечнике подделки отсутствует дата изготовления, номер типа изделия и логотип фирмы «Бош».
Крайние витки контактной пружины оригинала более плотно навиты.

Другие отличительные особенности с фото представлены в отчете, который могут скачать пользователи сайта:

Чтобы скачать файлы нужно авторизироваться на сайте

Перед покупкой новых ИКЗ убедитесь в неисправности старых (как проверить катушки зажигания). Или может быть попробовать их отремонтировать? Оставляйте отзывы о катушках зажигания и свои рекомендации в комментариях.

Напомним, бесперебойная работа двигателей также зависит от свечей зажигания. А вы знаете, какие свечи лучше выбрать?

Лайфхак: катушка зажигания автомобиля Приора на 16 клапанов ее цена и устройство

Чтобы поехать, нужно завестись! Катушка зажигания автомобиля Приора стоит не дорого. Цена ее на ВАЗ 2170 от 2000+ рублей. На некоторых машинах это больная деталь, постоянно выходит из строя. На Приору с двигателем 16 клапанов есть около 4-5 аналогов этой детали. Читайте статью до конца и узнаете как проверить работоспособность, и какая лучше. Запуск двигателя автомобиля Лада Приора – непростая процедура, в которой задействованы сразу несколько деталей и агрегатов. При этом дежурный запуск двигателя осуществляется очень быстро. В это время проходит несколько маленьких подпроцессов, и один из них – создание первой искры, для воспламенения топливо-воздушной смеси.

Чтобы искра создалась, не получится разместить открытый огонь под капотом. Инжекторный двигатель по сравнению с карбюраторным предшественником стал более «продвинутым» — в нём используются катушки зажигания, поставленные по одной с каждым цилиндром.

Может случиться казус, из-за чего запуск двигателя будет «неровным». Придется сразу же искать, как проверить элементы системы зажигания. Если выяснилось, что проблема в этих маленьких деталях, не спешите отчаиваться, ведь в магазинах есть хорошая штатная катушка зажигания для Приоры 16 клапанов, цена которой сопоставима с аналогами. Провода на катушки зажигания, не менее важный узел, который если не работает, то никуда не уедешь.

Штатная заводская катушка – артикул и цена

Катушка зажигания на Приору 16 клапанов изготавливается фирмой Bosch. Артикул – 2112-3705010-10, цена – 2 300 рублей. Если постараться, можно найти деталь Бош на автомобиль Приора и подешевле.

Читать еще: Подводное зажигание на ниву своими руками

Основные неисправности

Нормальная деталь Приоры должна «проходить» от 50 до 100 тысяч километров пробега – в зависимости от того, как часто Вы запускаете двигатель. Если элемент системы зажигания Приоры придет в неисправность, возникнут следующие признаки:

При разгоне машина будет дергаться (как будто коробка пинается на машине с АКПП), или при движении на первой, второй передаче.
Нарушена целостность обмотки. Стоит обратить внимание на наконечник катушки зажигания автомобиля Приора.
Мотор «троит». Проявляется это в вибрации, лишнем шуме, который появился под капотом, при этом снижается тяга.

Устройство и принцип работы

Итак, запуск двигателя начинается с поворота ключа в замке зажигания. Одновременно с этим ток должен поступить на свечи, они дают искру для топливо воздушной смеси, которую подкачивает насос, стартер начал прокручиваться, заставляя коленвал начать двигаться. Но аккумулятор работает с низковольтным электрическим током.

Каждая катушка является маленьким трансформатором. Под корпусом элемента системы зажигания ВАЗ-2170 Приора прячется два уровня обмотки. Его провода низковольтные и высоковольтные. Первые принимают ток от аккумулятора, вторые – передают его к свечам. Когда ток преобразуется, он передается свечам. «Руководит» эти процессом ЭБУ, правильно распределяя усилие между свечами.

Что касается того, сколько катушек зажигания в Приоре, их 4 – по одному для каждого цилиндра. Их работа никак не смешивается и не пересекается. Каждая из них имеет «свой фронт работ».

Производители и цены аналогов — какие катушки зажигания лучше на приору

Никто, даже автоВАЗ, не обещает, что аналог проработает так же долго, как штатная модель. На рынке предлагается достаточное количество вариантов. Придется достаточно долго определять, какая лучше. Приоре 16кл подойдут следующие комплектующие:

СОАТЭ (пр-во г. Старый Оскол) (артикул 2112-3705010-12), цена – 1 200 рублей.
МЗАТЭ-2 (артикул 59.3705), цена – 1 000 рублей.
Пекар Priora 2112-3705010-10 – 1100 рублей.
Fenox IC16085 (STK) – 1 300 рублей.

Проверка работоспособности: как проверить катушки зажигания на Приоре

Прежде чем приступать к замене катушек зажигания, обязательно нужно сделать проверку для этого осмотрите их. Недопустимы трещины, сколы, иные повреждения на ее корпусе. Если Вы видите, что пластмасса повреждена, значит, деталь перегрелась, ее нельзя эксплуатировать дальше.

Ответ на вопрос о том, как проверить элемент системы зажигания Приоры на 16 клапанов, не ограничивается только осмотром. Сначала нужно поменять их местами и посмотреть, появились ли перебои в другом цилиндре. Если перебои есть, проблема в катушке. Есть несколько способов с использованием приборов. Для работы нужно:

Зафиксировать машину на месте и заглушить мотор.
Снять минус с АКБ.
Отключить деталь от мотора, а затем подключить к ней полностью работоспособную свечку.
Отключите бензонасос.
Используйте защитные средства от удара током, это обязательно!
Включите зажигание и прокрутите стартер. Свеча должна получить искру при нормальной работе.
Иногда ремонт катушки зажигания Приоры начинается после получения данных с ЭБУ. Коды, начинаются с 0301, заканчиваются 0304, обозначая соответственно каждый цилиндр. Однако отображается проблема в модуле «катушка-свеча», поэтому виновника придется выяснять отдельно.

А теперь проверяем элемент системы зажигания на Приоре мультиметром. Для этой и дальнейшей работы с комплектующими подойдут модели АЗ-1 или МД-1. Для этого:

Достаньте обследуемую деталь из-под капота.
Переключатель измерений поставьте в положение «200 Ом», соедините щупы. Дисплей должен показать «0» или близкие к этому значения.
При помощи щупов проверяется внешняя обмотка. Распиновка – 1,3. Дисплей в точности должен показать 0,08 Ом. Погрешность – это то число, которое показал дисплей при калибровке, его нужно отнять. Если ничего не показывается, проверьте, точно ли щупы соприкасается с обмоткой. Если контакт есть, а результата нет, обмотка оборвалась, ее нужно менять.
На мультиметре установите лимит измерения 2 МОМ для проверки высоковольтной обмотки. Черный щуп подключите в к выводу второго разъема, а красный – в вывод катушки. Показатель должен быть равен 342 кОм – но только для холодной детали. Ее следует остудить перед проверкой. Здесь также требуется проверка точного контакта со щупом.

Помните, что обмотка данной запчасти не меняется, а вот наконечник можно спокойно поменять. Чаще всего ремонт ограничивается обычной заменой – для того, чтобы быть полностью уверенным в герметичности детали.

Снятие и установка катушки на Приоре

Для того чтобы поменять элемент системы зажигания в двигателе на 16 клапанов, проделайте следующие шаги:

Автомобиль поставьте ровно, фиксируя его ручным тормозом.
Поднимите капот и снимите минус с АКБ.
Разденьте мотор, достав его пластмассовый защитный кожух.
Найдите нужную Вам запчасть, а затем подведенную к ней колодку проводов.
Зажмите фиксатор колодки проводов и отключите питание.
При помощи 10-го ключа отверните болт, который крепит деталь к металлу.
Аккуратно достаньте катушку, стараясь двигать ее вертикально. Было бы обидно навредить проводке в самый последний момент.
Извлеките неисправную запчасть, вместо нее поставьте новую. Заверните болт крепления, подключите колодку проводов и накиньте минус на АКБ. Проверьте работоспособность.

Способы проверки катушек зажигания на Приоре

Если провести сравнение систем зажигания всех вазовских моделей с задним приводом и Приоры, то сразу становится заметным их большие отличия. На «классике» установлена одна катушка зажигания, а высоковольтное напряжение на свечи выдаёт распределитель зажигания. В инжекторных двигателях катушка имеется на каждом цилиндре, распределением напряжения по свечам занимается блок электронного управления.

Катушка зажигания Приоры

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Наверное, всем водителям понятно, что основное предназначение высоковольтной катушки на машине было и остаётся одно, это поджёг топливовоздушной смеси. Для этого в ней вырабатывается высокое напряжение, величина которого равна около 40 тысяч вольт.

Она представляет собой трансформатор, который повышает низкое напряжение аккумуляторной батареи в высокое. Трансформатор состоит из двух обмоток, одна из них первичная, а другая будет вторичной, которые наматываются медным проводом на железном сердечнике.

Первичную обмотку намотано на сердечнике, а поверх неё наматывается «вторичка». Вся конструкция закрывается кожухом. Если низковольтная обмотка имеет всего около 150 витков, то «вторичка» уже имеет несколько тысяч.

Высоковольтные провода отсутствуют, так как она одевается непосредственно на свечу. Когда в нужный момент с блока управления двигателем поступает импульс на «первичку» катушки, вокруг сердечника возбуждается магнитное поле, которое способствует возникновению во «вторичке» высокого напряжения. Свеча в этом случае исполняет роль разрядника, который поджигает рабочую смесь в цилиндрах двигателя. Катушка имеет защитную оболочку, а внутри неё дополнительно установлена пружина и диод, который предназначен для быстрого отсекания импульсов с высоким напряжением.

О ПРИЗНАКАХ НЕИСПРАВНОСТИ КАТУШЕК

Катушка зажигания на Приоре, при выходе из строя, сразу даёт знать водителю о своей «болезни». Об этом будут свидетельствовать такие проявления:

Нарушена работа двигателя, он имеет вибрацию, снижается тяга, водители говорят, что мотор «троит»;
Дёрганье машины при разгоне или при движении на низких передачах;
Имеются трещины или разрывы в изоляции.

Первый пункт может так же свидетельствовать и об неработающих свечах зажигания.

КАКИМ ОБРАЗОМ МОЖНО ПРОВЕРИТЬ КАТУШКИ

В любом случае проверка катушки зажигания на Приоре всегда начинается с её внешнего осмотра. Не допускаются даже очень маленькие трещинки или разрывы на её резинках. Их наличие указывает на замену прибора. Трещины, сколы и другие повреждения пластмассовых деталей, говорят о том, что был перегрев катушки, и она могла просто «перегореть». Далее проводится осмотр внутренних деталей, особенно спирали, её расположение. Если осмотр не обнаружил видимых дефектов, приступают к дальнейшей проверке.

Читать еще: Не включается ключ зажигания

Проверить катушку зажигания можно несколькими способами, которые и будут рассмотрены ниже. В процессе эксплуатации машины нечасто, но, возникает необходимость для её проверки. Сделать это, когда нет явных признаков отказа, не так-то просто без специального оборудования, такого как искровой разрядник или осциллограф. Давайте рассмотрим, как проверить катушку зажигания без приборов. Для начала можно просто поменять приборы местами и посмотреть, как будет вести себя мотор после этого. Если перебои переместились в цилиндр вместе с катушкой, значит, в ней есть неисправность, её нужно заменить.

Проверить высоковольтную катушку зажигания можно непосредственно на машине. Для этого её нужно снять с мотора, в высоковольтный вывод вставить исправную свечу, отключить бензонасос и при включенном зажигании, прокрутить стартером двигатель. Исправная катушка проявит себя искрой на свече. При этом необходимо остерегаться высокого напряжения и использовать защитные средства.

В автомобилях, у которых установлен бортовой компьютер, система сообщит о проблемах в цилиндрах сигналом в виде цифр от 0301 до 0304, где последняя цифра указывает номер «проблемного» цилиндра. Остаётся только разобраться в том, кто виноват, катушка или свеча.

ИНСТРУМЕНТАЛЬНАЯ ПРОВЕРКА КАТУШКИ

После визуального осмотра и контроля, можно приступить к проверке с помощью измерительных приборов. Лучше всего для этих целей использовать цифровые мультиметры, или такие приборы, как МД-1 или АЗ-1. Их можно свободно купить, а цена у них невысокая. Теперь поговорим о том, как проверить катушку зажигания на Приоре с помощью приборов.

Перед проверкой прибор нужно снять с двигателя. Это можно сделать таким образом:

Отключают клеммы аккумулятора;
Снимают защитный пластмассовый кожух с двигателя;
Сжимают пальцами фиксатор и отсоединяют разъём с проводами;
Ключиком на «10» вывинчивают крепёжный болт и вынимают катушку из установочного гнезда.

Откручиваем катушку ключом – все просто! (естественно двс 16 клапанов, катушка со свечей в колодце)

Теперь можно приступить к проверке приборами. Сначала нужно проверить и откалибровать измерительный прибор. Для этого устанавливают переключатель измерений в положение для измерения сопротивления на «200 Ом», и замыкают между собой щупы. Показания должны быть близкими к «0». Эти показания нужно запомнить или записать. Они в дальнейшем могут пригодиться. Прибор откалиброван, можно приступать к проверке. Проверка мультиметром проводится в таком порядке:

Оба щупа прибора подключают к разъёму катушки (полярность соблюдать не обязательно) и измеряют сопротивление первичной (низковольтной) обмотки. Распиновка контактов для измерения 1 и 3, предел измерения прибора «200 Ом». Он должен показать примерно 0,8 Ом. От этого значения отнимают показатель, полученный при калибровке, и получают истинное значение сопротивления обмотки. Если показаний нет, нужно проверить надёжность контакта щупов и выводов катушки. Если после нескольких попыток показания не появятся, значит, в первичной обмотке обрыв, и она подлежит замене;
Следующее действие будет направлено на проверку высоковольтной обмотки. Устанавливают предел измерения сопротивления в 2 МОМ. В этом случае соблюдать полярность нужно, так как высоковольтная обмотка имеет диод. Поэтому красный щуп вставляется в вывод катушки, а черный подключают к выводу разъёма под номером 2, он средний в колодке. Прибор должен показать примерно 342 кОм. Следует учитывать тот факт, что показания прибора сильно зависят от нагрева катушки. Лучше всего проверять на холодной катушке. В этом случае также нужно добиваться хорошего контакта щупа прибора с высоковольтным выводом. Если показания близки к бесконечности, нужна замена детали.

Проверка мультиметром

Немного о том, возможен ли ремонт катушки зажигания. Восстановить первичную или вторичную обмотку не получиться, а вот заменить наконечник на ней вполне под силу даже начинающим водителям. Для этого запасаются:

Новым наконечником:
Новым уплотнительным кольцом;
Средством для обезжиривания;
Высокотемпературным силиконовым герметиком.

Место установки наконечника очищают и тщательно обезжиривают. Юбку нового наконечника нужно вывернуть наизнанку и нанести на неё небольшой слой герметика. Пока он немного подсыхает, производят установку нового уплотнительного кольца. Далее нужно установить на своё место резиновый наконечник. На этом ремонт будет закончен.

НЕСКОЛЬКО СЛОВ О ВЫБОРЕ КАТУШЕК

По отзывам специалистов и владельцев, катушка зажигания на Приору, лучше всего подходит фирмы BOSCH. Стоимость её примерно 1500 рублей, но она того стоит. Такие изделия продаются обязательно в индивидуальной упаковке жёлтого цвета. Оригинальные катушки этой фирмы способны прослужить более 100 тысяч км пробега.

Сообщества › Лада Приора (Lada Priora Club) › Блог › Выбор катушек зажигания на Приору

Всем привет, многим может показаться, что тема изъезженная. Но найти нормального варианта под свой мотор пока так и не смогли. В результате полный гараж катушек, а толку нет. Пробег всего 80 т. км, свечи пробовали многие кроме иридия.

Что уже стояло по катушкам:
— СОАТЭ (заводские)
— СОАТЭ от производителя (номер 2112-3705010-12)
— BOSCH (0 221 504 473/461)
— АвтоВАЗ 2112-3705010-12

Свечи:
— АУ17ДВРМ (они же завод и работают лучше всего, хоть и дешевые)
— DENSO K16TT
— Beru Z16 14 FR-7DU
— Bosch WR78X
— Denso K20TXR
— Bosch FLR8LDCU

Думаю по списку запчастей понятно, насколько уже отчаялись в поисках.

Пока рассматриваю катушки Mobiletron CE153. Может у кого-то есть решение данной проблемы? Или можно от какой-то иномарки поставить нормальный ИКЗ? Вариант с модулем от 2112, не предлагайте, так как последствия с потерей тяги меня не устраивают. Всем откликнувшимся заранее спасибо!

Смотрите также

Метки: икз, система зажигания, приора, лада, модуль зажигания, свечи

Комментарии 75

Похоже я понял почему они у тебя горят

Незнаю, мне авто электрик делал он же и настраивал.

Но тут надо мозги и проводку переделывать

А что с мозгами делать надо?

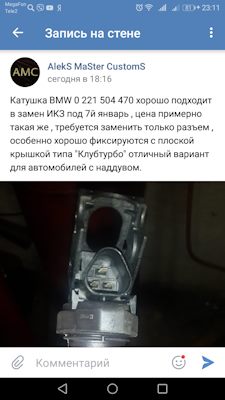

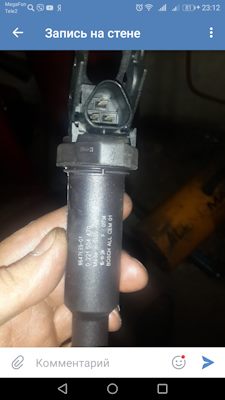

Говорят от БМВ подходят, нужно только штекер переделать.

А двигатель часто моешь ?

Я ни разу не мыл. Да, там все засрано. Но и катушки все родные стоят. Свечи пользую А17 в фирменной упаковке.
Но больше всего понравились свечи NGK, они не умирают внезапно. Проехал на одном комплекте 50 тысяч и поменял просто для своего спокойствия.

Заменил все на bosch с переодичностью 6 месяцев, свечи А17дврм группы bosch. 5 лет полет нормальный!

Катушки родные ещё, свечи ваз ставлю, пробег112000км, кинул сразу массу с аккумулятора на ДВС провод кг, проблем пока нет, на счёт кондёров тоже ставил, потом убрал, пустое это все, да проверь массу ДВС и массу катушек она закреплено со стороны коробки

катушки СОАТЭ, свечи Denso вместе прекрасно работают

Бриск очко а не свечи

На своей поменял все 4 катушки(после 70тыс.км родные стали умирать, с периодичностью 6мес.) Взамен брал соатэ2112. Через год одна снова умерла. Свечи были энгельсские, выкинул их, думаю из за них умирали катушки. Купил бриск, проблем больше не наблюдал. Так и продал.и

Читать еще: Принцип работы модуля зажигания ваз

А какая проблема то у тебя, зачем колекцию собрал

Троит, плавают обороты, плохо заводится. Симптомы пропадали после замены ИКЗ. На диагностике ничего не нашлось, ошибок в ЭБУ нет, все показатели в норме (Opendiag).

Нужно норм диагностику делать, или вообще эбу заменить дело скорее всего не в катушках,

Ещё добавить богатит и большой расход и все симптомы умершего дмрв.

Да нужно мотортестором (типа СКАНМАТИКА) нормальным диагностику сделать с замером утечек генератором дыма. Opendiag даёт поверхностную картину. Короче, нормальную диагностику сделать и всё станет понятно.

Проверка катушки зажигания Приора

Про индивидуальную катушку зажигания

В современных автомобилях для подачи искры в цилиндр используются индивидуальные катушки зажигания (ИКЗ). В более старых автомобилях используются модули зажигания, то есть один модуль полностью отвечает за работу всех цилиндров. Индивидуальная катушка зажигания отвечает только за работу одного цилиндра, в который она установлена.

На автомобилях ВАЗ ИКЗ стали устанавливаться, начиная с автомобиля Лада Приора на 126-ом двигателе. На 8-ми клапанных двигателях ВАЗ до сих пор устанавливается модуль зажигания. В автомобильной бортовой сети используется низковольтное напряжение, которые не способно само по себе образовать мощную искру необходимую для работы двигателя. Поэтому для подачи высоковольтного напряжения используют катушки зажигания.

Устройство ИКЗ

Катушка Приоры состоит из первичной и вторичной обмотки, между которыми помещен сердечник. Для контакта со свечой зажигания используется пружинка, которая помещена в резиновый наконечник. Так же ИКЗ имеет металлический экран, который защищает катушку от высоких температур, т.к. ИКЗ устанавливается в колодце головки блока цилиндров, то температурные режимы там просто огромные.

Первичная обмотка наматывается из тонкой медной проволоки с количеством витков 10000-15000.

Вторичная обмотка катушки состоит из 100-150 витков толстой медной проволоки.

Связь между катушками электромагнитная.

Принцип работы ИКЗ

Исходя из выше ИКЗ состоит из двух обмоток первичной и вторичной. При прохождении низковольтного тока по первичной обмотке в катушке создается магнитное поле, которое проходя через металлический сердечник, наводит ток высокого напряжения во вторичной обмотке, который непосредственно подается на свечу зажигания.

Симптомы неисправности катушки

Симптомов неисправности катушек множество и иногда очень сложно определить, что виновата именно катушка. Если в вашем автомобиле появились такие симптомы, то следует обратить внимание на ИКЗ.

Признаки неисправности катушек:

Не работает один из цилиндров;
Автомобиль не развивает мощность;
Рывки при резком нажатии на педаль газа;
Трясется двигатель на холостом ходу;
Повышенная вибрация на холостом ходу;
Плавающие обороты;

Так же следует отметить, что при неисправной катушке зажигания будут появляться пропуски в цилиндрах, вследствие чего ЭБУ отключит работу неисправного цилиндра и просигнализирует об этом включением лампы «Cheek Engine». При появлении «Cheek Engine» на автомобиле необходимо провести диагностику системы. При наличии пропусков зажигания ЭБУ выдаст ошибки 0301, 0302, 0303, 0304. Где последние цифры кодов это номер цилиндра.

Эксплуатировать автомобиль с неисправной катушкой зажигания не рекомендуется, это может привести к выходу из строя катализатора.

Проверка катушки зажигания

Существует два надежных способа проверки ИКЗ: визуальный осмотр и проверка мультиметром.

Следует отметить что проверка ИКЗ аналогична для всех автомобилей Лада с 16-ти клапанным двигателем, т.е. проверка на таких авто как LADA Vesta и X-ray будет одинаковой.

Для того чтобы проверить катушку зажигания ее необходимо снять с автомобиля.

Снятие ИКЗ:

Отключаем минусовую клейму от аккумулятора.
Снимаем декоративную пластиковую накладку.
Откручиваем нужную нам катушку головкой на «10» или Torx E8.
Снимаем штекер катушки извлекаем ее.

Визуальная проверка

После того как катушка будет извлечена ее необходимо тщательно осмотреть. Резиновый наконечник не должен иметь надрывов и трещин. Пластиковая часть не должна быть оплавлена или треснута. Контактная пружинка должна иметь правильную форму без окисления или ржавчины.

Трещины на катушки или надрывы на резиновом колпачке будут уводить искру на корпус двигателя, следовательно, ток на свечу подаваться не будет, что приведет к пропускам зажигания.

При обнаружении таких визуальных неисправностей, катушку необходимо заменить.

Проверка мультиметром

Проверка мультиметром подразделяется на два этапа. Проверка сопротивления самой ИКЗ и проверка напряжения управления ИКЗ (проверка напряжения на колодке питания ИКЗ).

Начнем с проверки напряжение на колодке питания ИКЗ.

Для этого выставляем на мультмитре переключатель на постоянное напряжение.

Включаем зажигание автомобиля

На колодке в разъеме под номером 3 проводим замер (подключаем один щуп мультиметра на корпус двигателя другой на вывод под номером 3) напряжение должно быть не менее 12 вольт. Если напряжение меньше, то это означает что аккумуляторная батарея, разряжена или неисправен контроллер ЭБУ.

Проверка сопротивления ИКЗ

Для того чтобы проверить сопротивления ИКЗ необходимо воспользоваться мультиметром. Следует отметить, что проводить измерения сопротивления необходимо на холодном двигателе, т.к. сопротивление обмоток катушки сильно зависит от ее температуры.

В проверки сопротивления необходимо проверить две обмотки вторичную и первичную.

Проверка первичной обмотки ИКЗ

Проверяя первичную обмотку ИКЗ необходимо на мультиметре выставить показания на измерения сопротивление, а именно на 200 Ом. Так как показания сопротивления на первичной обмотки не большие, а погрешность прибора возможна, то сначала необходимо узнать погрешность мультиметра. Для того чтобы узнать погрешность необходимо замкнуть щупы между собой, значение которое отразиться на экране мультиметра и будет погрешностью.

Далее подключаем щупы мультиметра к 1 и 3 контакту (крайним контактам ИКЗ) и получаем показания сопротивления. От этих показаний отнимаем погрешность мультиметра и получаем истинное значение сопротивления первичной обмотки.

В идеале сопротивление первичной обмотки должно быть около 1 Ом, а лучше 0.

На данном примере показания 1,1 Ом без учета погрешности, от 1,1 Ом отнимаем 0,7 Ом получаем 0,4 Ом. Вердикт: первичная обмотка данной ИКЗ в рабочем состоянии.

Проверка вторичной обмотки ИКЗ

Для того чтобы проверить вторичную обмотку ИКЗ выставляем мультиметр на 2000 кОм.

Красный щуп мультимера подключаем к пружине, а черный к среднему контакту на ИКЗ (контакт 2). Смотрим на показания прибора, на исправной катушке сопротивление вторичной обмотки должно быть в пределах 300-400 кОм.

Как видим показания вторичной обмотки, так же в приделах нормы. Отсюда следует что данная ИКЗ исправна.

Если показания слишком велики, можно попробовать снять резиновый колпачок и пружинку с катушки и зачистить пятно контакта, затем снова померить сопротивление напрямую без пружинки. Если показания сопротивления все равно не уменьшились, следует задуматься о замене ИКЗ.

Самый простой метод обнаружить неисправную катушку зажигания, без каких либо устройств и приборов. Это перестановка ИКЗ местами.

Видео

Определение неисправной катушки без мультиметра.
