Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Сегодня мы рассмотрим устройство и схемы систем зажигания на автомобили ВАЗ всех основных моделей. Поскольку карбюраторные версии ВАЗ это уже практически история, остановимся подробно на системах зажигания инжекторных автомобилей. У них основой системы зажигания является модуль электронного зажигания. Также рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа системы зажигания в целом. Информация предназначена как справочное пособие для самостоятельного ремонта авто.

Распиновка и схема катушки зажигания ВАЗ

Распиновка модулей катушки зажигания различных моделей автомобиля семейства ВАЗ:

Зажигание ВАЗ 2101

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

Зажигание ВАЗ 2106

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

Зажигание ВАЗ 2108, 2109

Зажигание ВАЗ 2110

Зажигание ВАЗ 2111

Зажигание ВАЗ 2112

Зажигание ВАЗ 2114

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания.

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

  • неуверенный запуск двигателя или отказ при запуске;
  • провалы при резкой смене оборотов;
  • высокий расход топлива;
  • не работают два цилиндра, двигатель лихорадит;
  • отсутствие динамики;
  • резкое падение мощности;
  • падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

  1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
  2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
  3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
  4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
  5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

  1. Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
  2. Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
  3. Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.
  4. Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
  5. После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

  1. Демонтируем «клемму-минус» с аккумуляторной батареи.
  2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
  3. Вынимаем высоковольтные провода с катушки.
  4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
  5. Ключом на 17, ослабляем один болт крепления катушки.
  6. Вынимаем модуль.
  7. Шестигранником откручиваем катушку от держателя.
  8. Сборка проводится в обратном порядке.

Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься.

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно — обратитесь в автосервис. Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания.

Модели ВАЗ 8 и 16 клапанов

Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов. В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала. Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.

На 16-клапанном инжекторном двигателе ВАЗ 2112 объёмом 1,5 л применялась та же бесконтактная система зажигания, как и на 8-клапанном моторе, но модуль зажигания был установлен другой. Его каталожный номер 2112-3705010. Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке. Искра подаётся в цилиндры попарно методом холостой искры. Это значит, что искрообразование происходит в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

Видео по ремонту КЗ ВАЗ

Модуль зажигания ВАЗ

Вступление

ВАЗ 2110 появился на свет еще в далеком 96-ом году. Первые модели выпускались с 8-ми клапанным карбюраторным двигателем. Далее на смену карбюратору пришел инжектор и даже 16-ти клапанный двигатель, который впервые устанавливался на ВАЗ 2112.

Соответственно с приходом инжекторной системы в автомобиле появилось множество различных электронных датчиков, таких как модуль зажигания.

В данной статье речь пойдет о модули зажигания на ВАЗ 2110-12, а именно о его симптомах неисправности, проверке, стоимости и замене своими руками.

Модуль зажигания

Как было сказано выше «десятка» имеет 4 типа двигателя 16-ти и 8-ми клапанный ДВС, а так же с объемом в 1,5 и 1,6 литра. Отсюда будет следовать и отличия модулей зажигания. В зависимости от установленного двигателя с определенным объемом будет устанавливаться свой модуль зажигания.

Отличия

Главными отличиями модулей будет являться размер и крепежные отверстия. В 1,5 литровом ДВС модуль зажигания имеет большие размеры в отличие от 1,6 литрового двигателя. Стоимость модулей зависит от производителей, но следует отметить, что МЗ от 1,5 литрового двигателя, всегда дороже 1,6 литрового.

16-ти клапанный МЗ

В 16-ти клапанном ДВС модуль зажигания устанавливается на клапанной крышке возле маслоналивной горловины.

8-ми клапанный МЗ

МЗ на 8-ми клапанном моторе устанавливается на передней части блока цилиндров между щупом и сапуном.

Устройство

Модуль зажигания имеет общее строение вне зависимости от объема двигателя. Внутри коммутатора расположились две высоковольтные катушки и электронная схема с множеством ключей.

Читать еще:  Октан корректор для бесконтактного зажигания своими руками

Катушки предназначены для коммутирования высокого напряжения и подачи его на свечу, для образования надежной искры в камере сгорания двигателя.

Модуль зажигания выдает искру в попарном режиме, то есть каждая из катушек, которая находятся внутри модуля, отвечает за образования искры на двух цилиндрах: первый-четвертый, второй-третий.

Признаки неисправности

По некоторым признакам можно определить, что виновником неправильно работающего ДВС является именно МЗ. Ниже приведен небольшой список симптомов свидетельствующих о выходе из строя МЗ.

Признаки:

  • Отказ сразу двух цилиндров, а именно 1-4 или 2-3;
  • Повышенный расход топлива;
  • Детонация на холостом ходу;
  • Двигатель не развивает мощность;
  • Трудный запуск на горячий ДВС;

Данные признаки свидетельствуют о неисправностях системе зажигания. Так же эти признаки относятся и к другим возможным поломкам: свечи, провода и даже форсунки, но в первую очередь необходимо обратить внимание на МЗ.

Проверка модуля

После появления признаков похожих на выход из строя модуля зажигания его необходимо проверить, перед тем как покупать новый, так как стоимость его недешевая.

Есть три способа проверки: подмена, визуальный осмотр и мультиметр.

Подмена

Лучший и самый легкий способ проверки МЗ это установка другого заведомо исправного с другого точно такого же автомобиля. После чего станет сразу понятно, в чем дело и виноват ли МЗ в данной проблеме.

Визуальный осмотр

Необходимо осмотреть модуль на предмет сколов трещин и т.п. На нем не должно быть никаких повреждений. На контактной части не должно быть влаги или ржавчины.

Мультиметр

Проверка мультиметром осуществляется на результатах замеров напряжения и сопротивления. Это поможет выявить причину поломки модуля или цепи его управления.

Пошаговая проверка

  • Снимаем колодку питания с модуля. На мультиметре выставляем предел измерения постоянного напряжения на 20В. Включаем зажигания на автомобиле и подключаем контакт мультиметра с одной стороны к питающей колодке (именно к разъему 15), а с другой стороны на корпус двигателя. Напряжение между 15 контактом и корпусом двигателя должно быть не менее 11-12В. В противном случае цепь питания МЗ неисправна, либо АКБ разряжен.

  • Далее проверяется сопротивление на самом модуле зажигания ВАЗ 2110. Выставляем мультиметр на параметр измерения сопротивления, а именно 200 Ом. Подключаем щупы мультиметра к высоковольтным выводам МЗ: 1-4, 2-3. Сопротивления данных катушек, при исправном МЗ, должно быть в пределах 5 Ом.

  • Затем проверяется сопротивления на входе МЗ. Один щуп мультиметра подключается к центральному контакту и замеряется сопротивления сначала на крайнем левом контакте, а затем на крайнем правом. Сопротивление должно быть в диапазоне 5 Ом.

Стоимость и артикул

Ниже в таблице приведена стоимость модуля зажигания ВАЗ 2110 в зависимости от производителя, и объема двигателя ВАЗ.

Объем
ДВС
Количество
клапанов
Производитель Артикул Цена, (рублей)
1,6 8 АО «СОАТЭ» 2111-3705010-03 905
1,5 8 BOSCH F000ZS0211 2600
1,5 16 СтарВольт 2112-3705010 1600
1,5 16 Омега 2112-3705010 1590

Замена

Замена производится довольно просто и без особых усилий. Для замены понадобиться трещотка с удлинителем и с головкой на 10мм.

Процесс замены

  • Снимаем минусовую клейму с АКБ, так как работы проводятся с электрооборудованием автомобиля. Это позволит избежать непреднамеренного короткого замыкания в сети автомобиля.

  • Снимаем высоковольтные провода от МЗ и питающий разъем.

  • Откручиваем гайки крепления МЗ и демонтируем его.

  • Установка производится в обратной последовательности.

Обратите внимания на порядок подключения проводов. Не перепутайте их, в противном случае двигатель авто не запустится. Нумерация цилиндров начинается от механизма ГРМ слева направо. Подключайте провода, так как написано на МЗ.

ВАЗ 2110: модуль зажигания и диагностика

Одним из важных элементов системы зажигания, необходимой для воспламенения рабочей горючей смеси в ДВС автомобиля является модуль зажигания (катушка зажигания). Катушка зажигания ВАЗ 2110 преобразовывает низковольтное напряжение в высоковольтное, благодаря чему создается искра на свечах зажигания.

Другими словами, нужно знать, как проверить модуль 2110 (катушку зажигания). Далее мы рассмотрим более подробно, что представляет собой и как проверить модуль зажигания, какие бывают неисправности и как их устранить.

Зажигание: модуль ВАЗ 2110, особенности и проверка

Итак, зажигание ВАЗ 2110 для разных моторов (8-и и 16-и клапанные двигатели с рабочими объемами 1,5л и 1,6л) устанавливается свое. При этом принцип работы, а также основные составляющие разных модулей зажигания ВАЗ 2110, остаются неизменными.

Самое главное в системе зажигания — это создание надежного и качественного воспламенения топливной смеси в момент времени, определяемый предварительной настройкой. Любые отклонений от заданных производственных параметров могут привести к разным поломкам, в том числе и выходу из строя ДВС.

Модули между собой схожи по основным составляющим и принципу действия. Модуль на ВАЗ 2110 состоит из таких основных элементов, как:

  • два высоковольтных ключа-коммутатора в общем блоке, по которым передается ток к свечам;
  • две катушки, генерирующие высоковольтные импульсы на пары свечей;

При этом сама катушка фактически представляет собой трансформатор с двумя обмотками (первичной — около 500В и вторичной — минимум 20В), собранными в единый корпус. Модуль зажигания ВАЗ 2110 8 клапанов и 16 работает по одинаковому принципу (по принципу холостой искры).

Это значит, что модуль, согласно импульсам, передаваемым с ЭБУ, раздает искру попарно в цилиндры 1-4 и 2-3. ЭБУ на модуль посылает управляющие низковольтные сигналы. Окончание сигнала соответствует началу искрового разряда. Длительность разряда напрямую зависит от уровня зарядки катушки (общее значение напряжения бортовой сети).

Основные неисправности модуля зажигания 2110

Несмотря на то, что на 2110 модуль зажигания представляет собой достаточно надежное и устройство, при этом элемент все же может выйти из строя. Наиболее распространенные и практически в 90% случаев выявляемые при диагностике причины поломок:

  • Использование компонентов, не соответствующих параметрам. Это могут быть высоковольтные провода, не совпадающие с параметрами модуля, свечи, способные вывести из строя сам модуль зажигания (большой заряд может разорвать катушку) и т.д.
  • Детали с заводским браком либо их некачественная сборка. Как следствие, выход из строя других элементов системы зажигания.

Если модуль зажигания не выполняет свои функции, это отображается на работоспособности ДВС автомобиля:

  • повышенный расход топлива;
  • двигатель перестает запускаться;
  • при разгоне (резкая смена оборотов) появляются провалы;
  • нестабильная работа ДВС (два цилиндра не работают);
  • после прогрева двигателя заметно падение мощности и тяги.

Как проверить зажигание ВАЗ 2110 самому

Как уже было сказано выше, в рамках диагностики зажигания следует проверять на ВАЗ 2110 модуль зажигания, выполнять диагностику свечей, колпачков, высоковольтных проводов. Основные признаки неисправностей не всегда связаны с модулем зажигания, то есть нужно использовать метод исключения.

Проверка свечей, заключается в следующем:

  • выкрутить свечи, надев колпачки, уложить их на головку блока и прокрутить двигатель стартером;
  • если искра на свечах не стабильна, меняем неисправные детали на новые или рабочие;
  • повторить проверку уже установленных новых свечей.

Обратите внимание, прокручивать двигатель стартером со снятыми высоковольтными проводами нельзя, поскольку это может привести к пробою в крышке модуля зажигания.

Проверка высоковольтных проводов и колпачков:

  • снять колпачки, через изолятор на расстоянии 10-15 мм от головки удерживать контакт провода;
  • если иска не пробивает это расстояние, то провода повреждены;
  • проверить провода на сопротивление (номинальное сопротивление должно быть в пределах от 7 до 10к ОМ)
  • при имеющихся отклонениях меняют весь комплект высоковольтных проводов;

Выполнить проверку можно самостоятельно, зная последовательность выполняемых работ и номинальное значение модуля. Итак, если есть подозрения на модуль ВАЗ 2110, проверка предполагает следующий порядок действий:

  • осмотреть модуль зажигания на предмет сколов и трещин (если таковые имеются, модуль зажигания сразу меняют без каких-либо проверок);
  • проверить питание и наличие импульсов, поступающих с ЭБУ (питание проверяют между массой ДВС и центральным выводом (15) колодки проводов, подключенным к модулю). Напряжение при включенном зажигании должно быть не меньше 12В;
  • проверить импульсы, поступающие с электронного блока управления на колодке проводов путем установки одного щупа мультиметра на разъем (15), другой сначала на правый крайний, потом на крайний левый;
  • прокрутив двигатель стартером, фиксируют мультиметром кратковременные скачи напряжения (отсутствие импульсов – проблема в ЭБУ);
  • проверить сопротивление на вторичных обмотках катушек, поставив мультиметр в режим измерения сопротивления. На высоковольтных выводах крышки модуля между 2-3 и 1-4 выводами сопротивление должно быть в пределах 0.5 ОМ (при несоответствии модуль меняют);
  • проверить сопротивление на вторичных обмотках катушки между контактами (15) и сначала крайним правым, потом крайним левым выводом. Сопротивление должно соответствовать 0,5 Ом;
  • проверить модуль на короткое замыкание, установив мультиметр в режим омметра (один щуп прибора на центральный вывод, второй на металлический корпус, норма — сопротивление отсутствует);
  • при фиксировании прибором какого-либо сопротивления, модуль меняют.
Читать еще:  Схема бесконтактной системы зажигания ваз 2108

Подведем итоги

Как видно, модуль зажигания ВАЗ 2110 представляет собой достаточно простое устройство, состоящее из контактов, катушек, плат и проводов. Однако ремонту подлежат только контактные соединения. Другие элементы неремонтопригодные и нуждаются в замене.

Схема подключения модуля зажигания ваз 2110 инжектор 8 клапанов

Проверяем модуль зажигания на инжекторной ВАЗ-2110 8 клапанов своими руками

На автомобиль ВАЗ-2110 в разное время устанавливали разные двигатели, как карбюраторные, так и инжекторные. Однако независимо от типа системы питания и количества клапанов (8 или 16), все моторы собраны на агрегатной базе старого двигателя 21083 и 21093. Самый прогрессивный из этих двигателей — 16-клапанный 1,6-литровый мотор ВАЗ 21124 мощностью 89 сил. Сегодня мы коснёмся модуля зажигания для 8-клапанных моторов 2111 и 21114 (1,6 л), проверим его работоспособность и подыщем подходящую замену вышедшему из строя модулю.

Версия модуля на 8-ми клапанной ВАЗ-2110

На десятку устанавливали два 8-клапанных мотора разного объёма — 1,5 (2111) и 1,6 л (21114). Модули зажигания у этих моторов разные.

  1. Полуторалитровый двигатель имеет модуль с артикулом 2112-3705010,
  2. а мотор объёмом 1600 кубов оборудован модулем 2111-3705010.

Модуль для мотора 1,5 л стоит порядка 1500-2100, а второй на 500 рублей дешевле.

Какой лучше?

Как самые надёжные модули зажигания, себя зарекомендовали устройства СОАТЭ производства г. Старый Оскол.

Строение модуля

Модуль состоит из двух катушек зажигания и двух высоковольтных ключей-коммутаторов.

Катушка генерирует импульс высокого напряжения, а представляет она собой простейший трансформатор с двумя обмотками, первичной (напряжение индукции около 500 В) и вторичной (напряжение индукции минимум 20 кВ). Все это собрано в едином корпусе, на котором расположен разъем сигнальных проводов (от блока управления двигателем) и четыре вывода для высоковольтных проводов.

Модуль работает по принципу холостой искры — раздаёт искру попарно в 1-4 и 2-3 цилиндры согласно импульсам, передаваемым с ЭБУ.

Неисправности модулей зажигания на ВАЗ-2110. Диагностика своими руками

Основная задача модуля — раздавать качественную искру, достаточную для воспламенения рабочей смеси.

Если этого не происходит, с мотором начинаются проблемы:

  1. падение мощности;
  2. высокий расход бензина;
  3. провалы при разгоне;
  4. нестабильные холостые обороты;
  5. отказ двигателя при запуске.

Признаки

  1. Если одна из катушек модуля полностью выходит из строя, то не работают два цилиндра. Это хорошо заметно даже невооружённым глазом — двигатель лихорадит на холостых, пуск затруднён, заоблачный расход топлива, потеря динамики.
  2. Чтобы исключить все остальные компоненты системы зажигания, убедимся в том, что свечи в рабочем состоянии. Для этого выкрутим их и проверим искру на каждой из свечей, прокручивая двигатель стартером и положив свечу с надетым высоковольтным проводом на головку так, чтобы корпус (резьбовая часть) свечи касался массы двигателя. Если искры нет или она слабая, меняем свечу на заведомо рабочую.
  3. Если это ни к чему не привело, проверяем высоковольтные провода. Таким образом мы исключим из списка нерабочих элементов свечи, колпачки и высоковольтные провода. Дальше будем проверять модуль зажигания.

Как проверить модуль зажигания?

  • В первую очередь внимательно осматриваем корпус модуля. На его поверхности не должно быть сколов, прогаров и трещин. Модуль с повреждённым корпусом меняется без разговоров.
  • В том случае, если нестабильная искра только на 1-4 или на 2-3 цилиндрах, наверняка повреждена одна из катушек модуля. В любом случае, будем проводить комплексную проверку устройства. Для этого нам будет нужен обычный мультиметр.

Порядок диагностики

Порядок диагностики может быть таким:

  • Отключаем от модуля коннектор с сигнальными проводами.

  • Включаем зажигание и проверяем напряжение на выводе 15 (центральный) колодки управляющих проводов. Номинальное напряжение — 12 В. Падение или отсутствие напряжения при заряженном аккумуляторе говорит о том, что блок управления двигателем не подаёт питания на модуль. Значит, причина кроется в ЭБУ.

  • Снимаем высоковольтные провода, откручиваем боты крепления модуля и снимаем его.

  • Проверяем сопротивление первичных обмоток катушек — ставим мультиметр в режим измерения сопротивления и снимаем показания с крайнего правого и центрального вывода, затем с крайнего левого и центрального вывода. Номинальное сопротивление первичных обмоток — примерно 0,5 Ом.

Сопротивление вторичных обмоток замеряем между выводами на 1-4 и 2-3 высоковольтные провода. Номинал — 5,4 кОм. Если показания не соответствуют номиналу, катушка работает некорректно.

Проверяем модуль на короткое замыкание. Для этого устанавливаем один щуп тестера на центральный вывод 15, второй на металлический корпус. Прибор должен показать отсутствие короткого замыкания (единица или бесконечность). В противном случае, одна из катушек замкнула на корпус.

Ошибки

Неисправность модуля можно определить и с помощью сканера ошибок. Коды ошибок, связанных с модулем, такие:

  1. Р-3000, Р-3001, Р-3002, Р-3003 и Р-3004 — пропуски в искрообразовании, может быть виноват как сам модуль, так и свечи, высоковольтные провода или ЭБУ;
  2. Р-0351 — не работает катушка 1-4 цилиндров;
  3. Р-0352 — не работает катушка 2-3 цилиндров.

Показания сканера ещё не говорят о проблемах с самим модулем.

Возможно, что не работают свечи или пробиты высоковольтные провода, но если мы изначально их продиагностировали, тогда вина полностью лежит на модуле зажигания. В этом случае можем отремонтировать его самостоятельно, либо купить новый, что быстрее, проще и гарантирует бесперебойную работу системы зажигания. Удачной всем работы, крепкой искры и добрых дорог!

Видео о том, как проверить модуля зажигания мультиметром

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Питание модуля зажигания ВАЗ 2110, 2111, 2112 и доработка цепи питания модуля зажигания

Содержание статьи:

1. Доработка цепи питания модуля зажигания ВАЗ 2110, 2111, 2112

Наткнулся на интересную доработку цепи питания модуля зажигания (МЗ). Эту доработку можно применять как к МЗ, так и к ИКЗ.

Если коротко, то схема питания модуля зажигания сделана не лучшим образом. Присутствуют пульсаций и просадки напряжения, что негативно сказывается на качестве искры, а как следствие, и на горении смеси.

Благодаря конденсаторам, эти пульсации можно снизить.

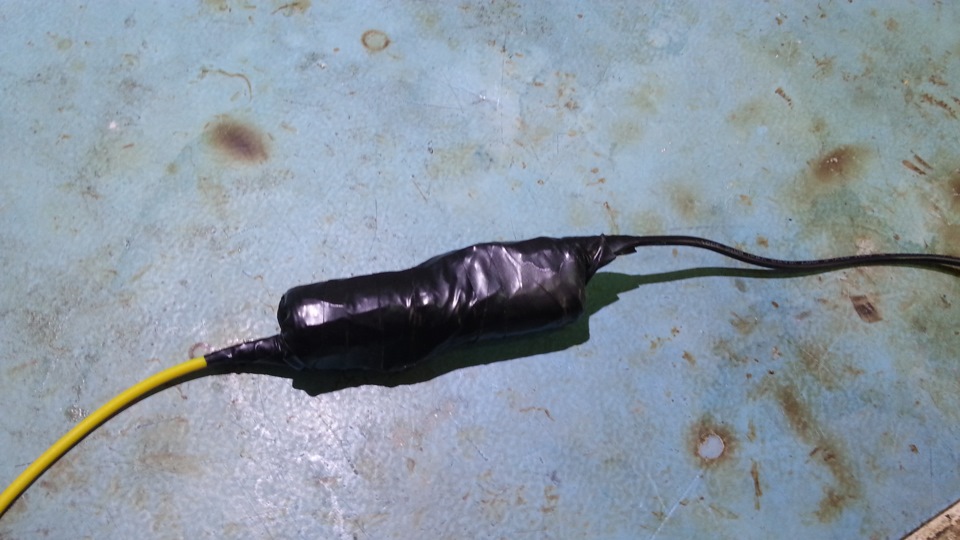

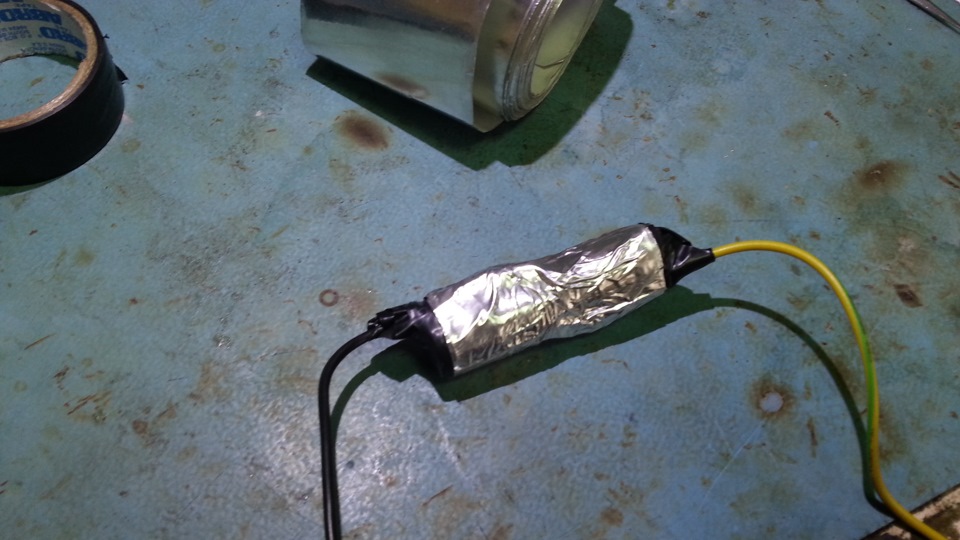

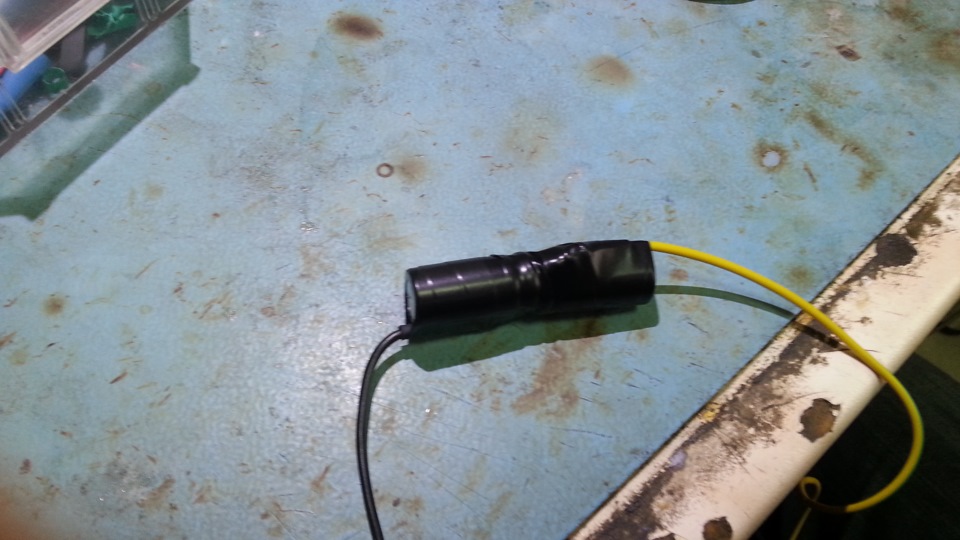

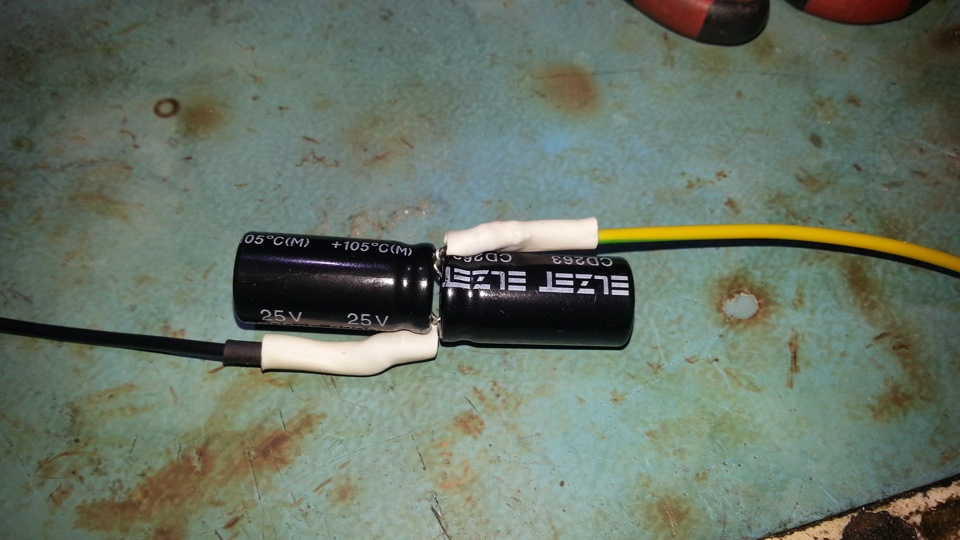

Для доработки понадобится пара конденсаторов, провода и изолента.

Как оказалось, в городе, с большим радиотехническим вузом, выпускающим тысячи радиоинженеров, не возможной найти качественных конденсаторов нужного номинала. Найти Nichikon или Rubicon вообще не реально. Были куплены конденсаторы Elzet, которые, сразу вызывали сомнения, но пришлось брать, что есть. Ценник 30р за штуку. Так же была куплена клемма, для крепления на шпильку, ценник 6 рублей.

Скручиваем конденсаторы между собой следующим образом.

Припаиваем проводки, желательно разного цвета, чтобы не путать полярность.

Слой алюминиевого скотча, в качестве теплоизоляции.

Врезаемся в провод питания МЗ, в моем случае он голубой с красной полоской.

Подключать конденсаторы, следует как можно ближе к МЗ.

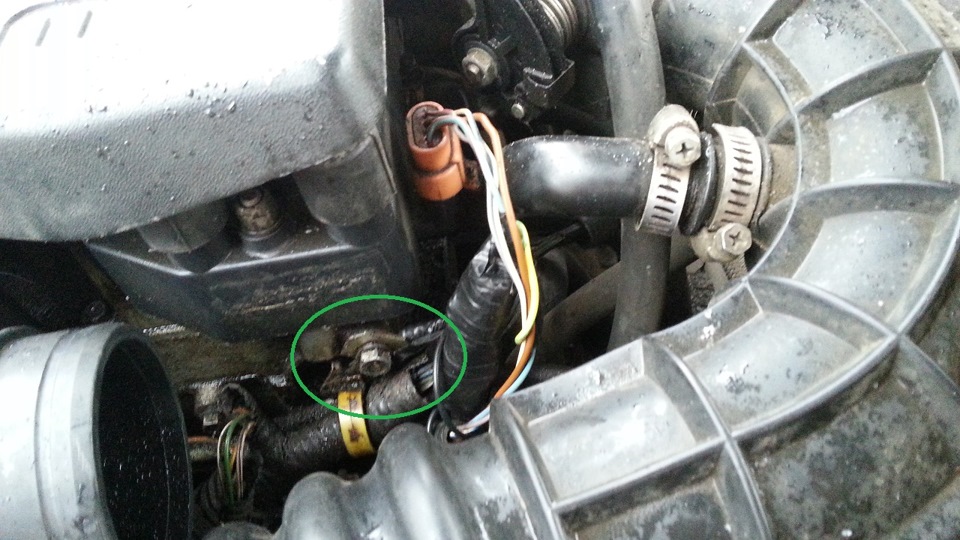

Минус на шпильку на головке.

У большинства, эффект от этой доработки, строго положительный, причем не только на ВАЗах, но и на иномарках. В моем случае, отрицательный момент перекрыл весь положительный эффект.

После установки конденсаторов, при температуре меньше -10 градусов, на холодную, машина стала плохо заводится. После первой заводки, не держала ХХ и глохла, повторная заводка проходила нормально. В остальном, мотор работал, как будто бы, немного ровнее. Для того, чтобы точно определить, что это не совпадение, я в течении двух недель снимал и ставил конденсаторы. Проблема, совершенно точно заключалась в них.
Возможно, виной были не качественный конденсаторы, хотя по спецификации, они должны работать до -40 градусов, на деле не работали уже при -10гр. При температуре около 0 гр. машина заводилась с пол тыка, даже после ночевки.

Читать еще:  Модуль зажигания ваз 2112 16 клапанов неисправности

В итоге, я отказался от идеи с конденсаторами, но не отказался от мыслей по доработке питания МЗ.
В ближайшее время, я сделаю питание МЗ, напрямую от АКБ, через реле, т.е. сведу все пульсации и просадки к минимуму.

“Согласно схемы моей проводки контакт D (+ 12в питание катушек) модуля зажигания соединен только с самим замком зажигания, 27-ым контактом ЭСУД Я 5.1 и 20+9-ым контактом АПС (иммобилайзер). Другими словами, после выключения зажигания нет достойных потребителей, которые бы быстро разряжали добавочные конденсаторы. Но “виновником” торжества оказался как раз 27 контакт ЭСУД. По схеме модуля видно (для тех, кто понимает), что 27-й вывод бока это и есть вход микросхемы DA11 формирователя предстартового импульса сброса ЭБУ (TPRESI), которому заряд на конденсаторах мешал нормально функционировать. Таким образом, после повторного запуска модуль стартовал с параметрами на которых остановился перед этим, а температурная зависимость при этом легко объясняется “неправильным” положением РХХ. На прогретом двигателе его клапан практически был зажат на минимум, дроссель закрыт, вот и не заводилась она у меня с первого раза нормально или заводилась и глохла вовсе.”

Простыми словами, ЭБУ не правильно запоминал параметры, с которыми ему следовало заводиться. В моем случае, мозг всё ещё думал, что мотор горячий, а по факту мотор был ледяной, из-за чего, он работал не стабильно, вплоть до остановки. Не факт, что проблема была именно в этом, но гипотеза выглядит довольно реалистично.

2. Питание модуля зажигания ВАЗ 2110, 2111, 2112

На этот раз, я расскажу о простой и полезной доработке, основой для которой, послужит четырехконтактное реле.

Суть доработки
Зачем фильтровать помеху электролитами, если мы можем взять ровное, красивое напряжение с АКБ. Реле будет коммутировть “+ “ от АКБ напрямую, на модуль зажигания, минуя многочисленные разъемы и контакты, которые приводили к появлению пульсаций и просадок напряжения.

Таким образом, мы избавимся от возможных проблем, связанных с броском тока при зарядке емкостей, и проблем с заводкой на холодную. Для наглядности, нарисовал следующую схему.

Для доработки нам понадобится следующее:

1. Четырехконтактное реле от 20А
2. Колодка под четырехконтактное реле
3. Тумблер
4. Провода
5. Гофра
6. Навесной предохранитель на 20А
7. Пара клемм, для подключения к АКБ
8. Термоусадка, изолента.

Приступаем к пайке, но сначала включаем воображение.

Припаиваем провода и клеммы, все соединения прячем в термоусадку.

Припаиваем переключатель в соответствии со схемой.

В нашей схеме будет использовать переключатель, который позволит быстро вернутся к стандартной схеме без реле. Переключатель, я использовал от компьютерного блока питания. Выбор пал на него не с проста, его конструкция не позволяет случайного переключения.

Для того, чтобы перейти к стандартной схеме, надо будет вытащить реле из колодки и перевести переключатель в положение “115”.

Готовое изделия, я затянул толстенной термоусадкой и вырезал в ней отверстие под переключатель, получился своего рода корпус.

Можно приступать к установке под капот.

На плюсовой клемме АКБ повис уже третий навесной предохранитель.

Релюшка уютно устроилась на шпильке, за колокольчиком сигналки.

Ей там тепло и уютно

Скручиваем, паяем, изолируем.

Выводы:
Тачка адски повалила, стрелку кладет, аж дважды, расход упал до 3л на сотку, шутка. Но, эффект плацебо достигнут, мотор как будто, работает чуть мягче, заводится легче, но изменения настолько минимальны, что их можно свести на погрешность измерений.

Отсутствие вау-эффекта легко объяснить, у меня стоят новые свечи, свежий модуль зажигания и бронепровода, т.е. система зажигания в идеальном состоянии, именно поэтому, эффект минимальный.
Как повлияла доработка на расход топлива, я сказать не могу, так как машина сейчас находится в процессе настройки прошивки.
Несмотря на то, что эффект в моем случае, не большой, я рекомендую эту доработку всем владельцам десятого семейства и самар. Кстати, эту доработку можно применять и в случае с ИКЗ, естественно адаптировав схему под ваш вариант проводки.

P.S. Немного о надежности реле. Я не автоэлектрик, но почти за 10 лет моих плотных отношений с автомобилями, я не видел ни одного неисправного реле.

Контроллер вентилятора охлаждения радиатора ВАЗ 2110, 2111, 2112

Цель установки данного девайса — уменьшить перегрев двигателя в теплое время года при движении в тянучках, пробках

Лада 2110 PhiX › Бортжурнал › Доработка цепи питания модуля зажигания ВАЗ 2110

Всем привет! Ещё зимой я наткнулся на интересную доработку цепи питания модуля зажигания(МЗ).

Эту доработку можно применять как к МЗ, так и к ИКЗ.

Если коротко, то схема питания модуля зажигания сделана не лучшим образом. Присутствуют пульсаций и просадки напряжения, что негативно сказывается на качестве искры, а как следствие, и на горении смеси.

Благодаря конденсаторам, эти пульсации можно снизить.
Для доработки понадобится пара конденсаторов, провода и изолента.

Как оказалось, в городе, с большим радиотехническим вузом, выпускающим тысячи радиоинженеров, не возможной найти качественных конденсаторов нужного номинала. Найти Nichikon или Rubicon вообще не реально. Были куплены конденсаторы Elzet, которые, сразу вызывали сомнения, но пришлось брать, что есть. Ценник 30р за штуку. Так же была куплена клемма, для крепления на шпильку, ценник 6 рублей.

Скручиваем конденсаторы между собой следующим образом.

Припаиваем проводки, желательно разного цвета, чтобы не путать полярность.

Врезаемся в провод питания МЗ, в моем случае он голубой с красной полоской.

Подключать конденсаторы, следует как можно ближе к МЗ.

Минус на шпильку на головке.

У большинства, эффект от этой доработки, строго положительный, причем не только на ВАЗах, но и на иномарках. В моем случае, отрицательный момент перекрыл весь положительный эффект.

После установки конденсаторов, при температуре меньше -10 градусов, на холодную, машина стала плохо заводится. После первой заводки, не держала ХХ и глохла, повторная заводка проходила нормально. В остальном, мотор работал, как будто бы, немного ровнее. Для того, чтобы точно определить, что это не совпадение, я в течении двух недель снимал и ставил конденсаторы. Проблема, совершенно точно заключалась в них.
Возможно, виной были не качественный конденсаторы, хотя по спецификации, они должны работать до -40 градусов, на деле не работали уже при -10гр. При температуре около 0 гр. машина заводилась с пол тыка, даже после ночевки.

В итоге, я отказался от идеи с конденсаторами, но не отказался от мыслей по доработке питания МЗ.
В ближайшее время, я сделаю питание МЗ, напрямую от АКБ, через реле, т.о. сведу все пульсации и просадки к минимуму.

*****UPDATE

Судя по всему найдена возможная причина проблем с плохим заводом.
Нашел решение товарищ boroda06560 , за что ему отдельное спасибо.
Далее небольшая выдержка из комментов к теме www.drive2.ru/b/2173392/
“Согласно схемы моей проводки контакт D (+ 12в питание катушек) модуля зажигания соединен только с самим замком зажигания, 27-ым контактом ЭСУД Я 5.1 и 20+9-ым контактом АПС (иммобилайзер). Другими словами после выключения зажигания нет достойных потребителей которые бы быстро разряжали добавочные конденсаторы. Но “виновником” торжества оказался как раз 27 контакт ЭСУД. По схеме модуля видно (для тех, кто понимает), что 27-й вывод бока это и есть вход микросхемы DA11 формирователя предстартового импульса сброса ЭБУ (TPRESI), которому заряд на конденсаторах мешал нормально функционировать. Таким образом, после повторного запуска модуль стартовал с параметрами на которых остановился перед этим, а температурная зависимость при этом легко объясняется “неправильным” положением РХХ. На прогретом двигателе его клапан практически был зажат на минимум, дроссель закрыт, вот и не заводилась она у меня с первого раза нормально или заводилась и глохла вовсе.”

Простыми словами, ЭБУ не правильно запоминал параметры, с которыми ему следовало заводиться. В моем случае, мозг всё ещё думал, что мотор горячий, а по факту мотор был ледяной, из за чего, он работал не стабильно, вплоть до остановки. Не факт, что проблема была именно в этом, но гипотеза выглядит довольно реалистично.

Ссылка на основную публикацию
Adblock
detector
