Замок зажигания в автомобиле ВАЗ 2110, как и на любом другом, предназначен для коммутации электрических цепей и включения стартера. Поэтому если он вышел из строя, то машину Вы уже не сможете завести.

Нужно отметить, что выключатель зажигания является инструментом запуска/отключения двигателя, он может размыкать или замыкать определенные группы контактов, поэтому когда замок сломан – двигатель не будет приведен в действие. Так что если у вас возникли с ним проблемы, то обязательно понадобится электросхема работы и схема подключения замка на ВАЗ 2110 дабы проверить и произвести его ремонт.

Схема замка зажигания ВАЗ 2110

Ниже представлена визуальная схема самого устройства и электросхема подключения замка зажигания, она подойдет как для автомобиля ВАЗ 2110 так и его модификаций — 2111 и 2112.

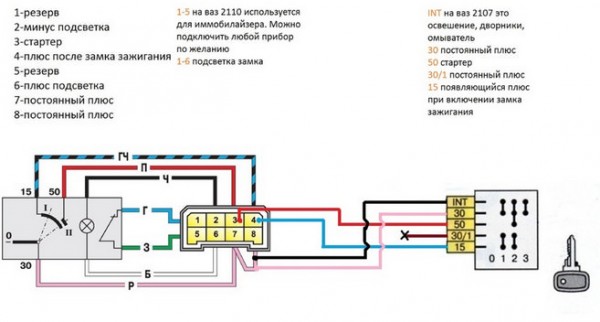

Схема подключения замка зажигания ВАЗ 2110

Электросхема работы замка зажигания ВАЗ 2110

Распиновка замка зажигания ВАЗ 2110:

  1. Питание +12 вольт, которое должно поступать для микровыключателя датчика вставленного ключа;
  2. Должна приходить масса при открывании дверей со стороны водителя;
  3. Источник +12 вольт, ток должен поступать на стартер (с контактом 50);
  4. Источник +12 вольт уходит после того, как включается зажигание, как пример, дополнительное оборудование: часы, видеорегистратор и т.д. (контакт при этом 15);
  5. Также идет +12 вольт, когда вставляешь ключ на 5 контакт бортовой системы контроля;
  6. Приходит питание +12 вольт, с помощью него работает подсветка личинки замка зажигания;
  7. Приходит питание +12 вольт от аккумуляторной батареи (контакт 30);
  8. Не используют.

Неисправности замка зажигания

Замену выключателя зажигания на ВАЗ 2110 приходится производить в том случае, если его работу уже никак не восстановить либо сломался/потерялся ключ. В остальных случаях как правило ремонтируют.

Выделяют две группы основных поломок:

  1. Неисправна механика. Самая распространенная проблема это поломка личинки. Ключи изготовлены из мягкого металла, поэтому они ненадёжны и могут зачастую просто обламываться. Также существует проблема с блокировкой руля или же просто может заедать ключ при включенном положении.
  2. Износ группы контактов. Независимо от того, какая у Вас поломка, все равно придется демонтировать замок. Если же заклинил язык блокиратора, то придется потрудиться, чтобы исправить ситуацию. Контактная группа или личинка вполне хорошо поддается ремонту.

Для того, чтобы проверить замок зажигания на ВАЗ 2110 существует множество инструкций и способов, некоторые из них рассмотрим.

Подробная инструкция проверки неисправностей в замке зажигания:

  1. Первое, что нужно сделать это отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
  2. Демонтируйте пластиковый кожух рулевой колонки, чтобы добраться к контактам колодок, ведь именно с их помощью подключается питание к электропроводке авто. Далее отсоедините разъем самого жгута от бортовой сети и вытяните его.

Ремонт замка зажигания ВАЗ 2110

Весь замок в целом не очень дорогой, хотя большая часть поломок исправляется достаточно легко, для этого Вам потребуется его демонтировать, разобрать и затем поменять детали, которые вышли из строя.

Для замены контактной группы замка зажигания ВАЗ 2110 потребуется сначала отжать защелки, чтобы часть деталей можно было свободно достать из корпуса. После этого Вы сможете легко установить новую группу. Перепутать стороны для установки Вам не удастся, потому что на другую сторону деталь просто не станет.

Инструкция по замене контактной группы:

  1. Сначала нужно отсоединить штекер, который идет в лампу подсветки. С помощью отвертки нужно отогнуть 3 защелки, которые фиксируются пластмассовой крышкой, тогда можно снять ее с замка.
  2. Для получения доступа к контактной группе нужно отогнуть еще 2 защелки.
  3. После чего нужно осмотреть пластину световода и проверить есть ли черный налет и другие отложения. Если Вы обнаружит таковые, то можно убрать эти дефекты наждачной бумагой мелкой фракции. Если и после этого нет результата, то можете ее заменить.
  4. Под пластиной световода находятся еще 3 пластинки, которым тоже свойственно окисление, в результате этого и может барахлить контактная группа. Их зачистку можно произвести также наждачной бумагой.

Если Вы хотите сделать просто профилактику для контактной группы, то достаточно раз в полгода смазывать контакты проникающей или графитной смазкой, которая хорошо бы противодействовала окиси. Выбор смазки это очень серьезная и сложная процедура. При покупке не стоит брать самую дешевую. Хотелось бы отметить, что есть несколько видов смазок: легкие (не густые) и тяжелые (густые). Некоторые автолюбители используют аэрозольную проникающую смазку “жидкий ключ” или WD-40.

А замена личинки замка производится только в том случае если автомобиль подвергался угону или же просто ключ плохо проворачивается в замке. Чтобы её поменять придется снять защитную пластину с внешней стороны детали, с помощью специальной шлицевой отвертки. После демонтирования Вам остается лишь только установить новую деталь и периодически смазывать ее смазкой для продления срока службы работы детали (рекомендуется смазывать 2 раза в год, перед осенне-зимним сезоном и после него).

Если сломан микровыключатель, то в таком случае требуется выкрутить из корпуса винты, снять стержень и отжать фиксатор. После этого выключатель легко снимается и на его место устанавливается новый. Собирается все на место, соответственно, в обратном порядке.

Лампу подсветки заменить вообще проще всего, для этого нужно демонтировать разъем питания, тогда можно будет аккуратно достать ее с помощью пассатижей.

Для замены замка зажигания необходимо знать некоторые нюансы.

Замена замка зажигания ВАЗ 2110

Замена замка на новый, нужна лишь в том случае, если он уже вообще перестал работать или же возникла достаточно серьезная поломка, во всех остальных случаях можно обойтись заменой вышедших из строя деталей.

Самые распространенные причины замены:

  • если автомобиль подвергался угону;
  • если произошла утеря ключа;
  • поломка контактной группы.

Инструкция по замене замка зажигания:

  1. Для проведения такой процедуры нужно использовать специальные болты с отрывными головками, некоторые автомобилисты рекомендуют их заменить двадцатимиллиметровыми болтами М6, которые быстрее снимаются при повторном ремонте;
  2. Для ослабления затяжки болтов вам нужно будет зубило, в процессе использования нужно быть крайне осторожным, чтобы не сломать головку от болта;
  3. Непосредственно перед заменой замка зажигания, нужно вставить в него ключ и повернуть в положение «I», чтобы защелка-фиксатор, которая блокирует механизм рулевого вала, находилась в корпусе замка.
  4. Затем можно поставить замок зажигания на рулевую колонку и закрепить его скобой, также зажать болтами для крепления.
  5. После изъятия ключа из замочной скважины, нужно проверить работает ли механизм блокировки рулевого вала. Если фиксатор вала не сработал, то потребуется отрегулировать положение замка зажигания на рулевой колонке, до того момента, пока защелка не войдет в паз на рулевом валу.
  6. Когда механизм блокировки нормально работает работать, то с помощью накидного ключа на «10» окончательно нужно затянуть крепящие болты.

В конечном итоге хотелось бы отметить, что ремонт замка зажигания ВАЗ 2110 не очень сложный в исполнении, достаточно лишь постараться, и каждый сможет выполнить простой алгоритм действий дабы справиться с поставленной задачей.

Замена замка зажигания на ВАЗ 2110: схема подключения проводов

Если замок зажигания выходит из строя, уже не до шуток. По сути, без функционирования данного агрегата завести машину вы не сможете. Разве что будете использовать метод из фильмов, где главные герои роются в проводах под рулем, соединяют пару проводков и заводят машину. И то, далеко не факт, что это сработает на вашей десятке.

Потому давайте лучше обсудим реальные проблемы с замком, поговорим про принцип его работы, особенности распиновки и замены.

Стандартный узел

Особенности устройства

Начнем с некоторых основных моментов, о которых вам следует знать перед тем, как приступать к замене или ремонту.

  1. Замок зажигания (ЗЗ) является главным элементом системы запуска автомобиля. Завести двигатель без него вам не удастся.
  2. В замке встроена противоугонная система. Потому если ЗЗ не работает, риск стать жертвой автоворов существенно увеличивается.
  3. ЗЗ способен блокировать повторное включение стартера, но при этом без первоначального отключения зажигания.
  4. У десятки ключ можно извлечь из замка тогда, когда он находится в положении «ноль». Достав его, вы тем самым выдвините специальный стержень, который отвечает за противоугонные функции.
  5. Если ключ с нулевой позиции переходит на «один», тогда запорный стержень уходит, контакты зажигания замыкаются.
  6. Когда машина заведена, все электрооборудование получает питание и находится под напряжением. Это относится к приборной панели, фарам, генератору, стеклоочистителям, стеклоподъемникам, печке, поворотникам и пр.
  7. Повернув ключ на позицию «два», вы тем самым замыкаете другую группу контактов, что дает возможность подать напряжение на реле стартера. Тем самым движок заводится и можно ехать.

Причины замены

Произвести замену всего замка или только контактной группы нужно в зависимости от характера поломки и сложившейся с вашим автомобилем ситуации. Потому рассмотрим варианты, когда замена может все же потребоваться.

Причина замены

Ваши действия

Была попытка угона, в результате которой цельность замка была нарушена

В этом случае можно заменить только контактную группу и личинку, поскольку сам замок скорее всего цел. Меньшие затраты и необходимая эффективность ремонта. Хотя специалисты советуют приобрести сразу новый замок и поставить его

Были утеряны ключи, запасной отсутствует

Пытаться отыскать мастера, который выточит вам точно такой же ключ, как был ранее, нет смысла. Придется приобретать замок и устанавливать его на свой автомобиль

Проблемы с контактами или контактной группой

Проверить, действительно ли проблема в этом, не сложно. Выключите аккумулятор, отсоединив минусовую клемму, затем снимите кожух под рулевой колонкой, и проверьте провода на наличие сопротивления. Переключайте поочередно ключ в положения 1,2 и 3, замеряя при этом сопротивления. Если омметр показывает «ноль», тогда с замком действительно проблемы и требуется замена

Появилось желание усовершенствовать замок

Часто автовладельцы меняют стандартный ЗЗ на более современный, оснащенный подсветкой. Он стоит не дорого, зато им удобно пользоваться в темное время суток. Не приходится нащупывать гнездо для ключа

При проверке контактной группы обязательно отключайте минусовую клемму с аккумулятора, иначе произойдет короткое замыкание, и менять придется далеко не только ЗЗ.

Распиновка на фото

Схема и распиновка

Первым делом познакомьтесь со схемой замка, схемой подключения проводов, что позволит лучше понять особенности распиновки ЗЗ.

Как вы видите, распиновка включается в себя 8 элементов. Что каждый из них означает, и за какие функции отвечает? Будем разбираться.

  1. Питание микровыключателя датчика вставленного ключа (+12Вольт).
  2. Питание на массу при открывании дверей со стороны водителя.
  3. Источник питания, подающий ток на стартер (+12Вольт, 50 контакт на схеме).
  4. Источник на +12Вольт. Активируется после включения зажигания. Питание дополнительное оборудование, такое как видеорегистраторы, часы и пр. (контакт 15 на схеме).
  5. Источник на +12 Вольт. Срабатывает при вставленном ключе. Идет на 5 контакт.
  6. Источник питания +12Вольт. Активируется подсветка личинки ЗЗ.
  7. Источник на +12Вольт от аккумулятора (на схеме контакт 30).
  8. Не активен.

Проводка

Демонтаж

Если предыдущие мероприятия показали, что требуется вмешательство в конструкцию замка зажигания, работа в любом случае будет начинаться с демонтажа устройства.

Для этого у нас есть специальная пошаговая инструкция.

  1. Для начала отключите от аккумуляторной батареи вашего ВАЗ 2110 минусовую клемму. Так вы обеспечите безопасность себе и сохранность всей проводки. Сами знаете, какие последствия бывают от короткого замыкания.
  2. Далее снимается кожух на рулевой колонке. Так удается получить доступ к замку.
  3. Если вы чувствуете, что поворотные переключатели вам будут мешать в процессе работы, лучше их сразу снять. Работа не на пару минут, потому все раздражители стоит убрать в сторонку.
  4. Вооружившись зубилом и молотком, открутите крепежные болты с круглыми шляпками. Не перепутаете, они одни такие там. Старайтесь проделывать данную операцию максимально аккуратно, чтобы не сбить головку болта.
  5. Теперь берите в руки пассатижи и извлекайте болты.
  6. Вставьте ключ в замок зажигания и поверните его в положение ноль. Таким образом вы отключите противоугонную систему.
  7. Следующая на очереди скоба, на которой удерживались снятые ранее болты и непосредственно сам замок зажигания.
  8. Сделайте пометки на проводах контактов с помощью маркеров разных цветов. Иначе вы можете легко их перепутать во время обратной сборки.
  9. Зачастую требуется выполнить не полную замену замка, а только частичный ремонт. К примеру, поменять лампочку подсветки личинки, либо исправить неполадку микропереключателя.
  10. Разъедините разъемы, за счет которых функционировал выключатель зажигания.
  11. Для замены лампы подсветки отсоедините соответствующие разъемы, а затем с помощью пассатижей извлеките лампочку.
  12. Для замены контактов следует с помощью отвертки отжать специальные защелки.
  13. С помощью фигурной отвертки откручиваются три винта, после чего можно достать стержень.
  14. Возьмите обычную отвертку, плоскую, чтобы отжать фиксаторы, и демонтировать микропереключатель.
  15. Далее на место демонтированных элементов вставляют новые.

Проверка состояния

Установка

Теперь, когда все предварительные ремонтные работы были проведены, есть два варианта:

  • Установить полностью новый замок зажигания с проводами и контактами, поскольку старый непригоден к дальнейшей эксплуатации;
  • Вернуть на место прежний замок, поскольку ремонт дал свои плоды.

Перед установкой обязательно купите специальные болты, оснащенные отрывными головками. Они разработаны с целью не допустить кражу вашего автомобиля.

Вне зависимости от варианта, последовательность установки замка идентична.

  • Вставьте ключ в замок зажигания, после чего поверните его на позицию один.
  • Зафиксируйте скобу на рулевой колонке, а затем верните на места крепежные болты.
  • Извлеките ключ из замка и убедитесь, что блокировка вала работает должным образом. Если это новый замок, проблем возникнуть не должно. Если же речь идет об отремонтированном старом, могут возникнуть неприятности, поскольку в действительности лучше не скупиться и сразу поменять ЗЗ на устройство хорошего качества.
  • Если все заработало как следует, тогда можно завершать установку замка путем закручивания специальных болтов, которые оснащаются отрывными головками.

На данный момент стоимость нового замка зажигания составляет порядка 20-25 долларов. Это небольшие затраты, но порой просто необходимые. Делать ли ремонт самому или доверять автомобиль СТО — выбор лично каждого.

Лада 2110 ツɐʞdиҺツ (БЫВШАЯ) › Бортжурнал › Проверка и схема замка зажигания ВАЗ 2110, 2111, 2112.

На ВАЗ 2110 не включается зажигание? Одна из причин недуга может быть в замке зажигания. Не спешите менять замок зажигания на новый, сначала попробуйте проверить его своими руками.

Неисправности замка зажигания ВАЗ 2110

Для определения неисправности замка зажигания достаточно его проверить. Установите ключ и проверяйте омметром сопротивление контактов при переключении ключом режимов 1, 2, 3. Если замок зажигания исправен, то сопротивление выбранных контактов должно быть равно 0.

Схема замка зажигания ВАЗ 2110

Распиновка замка зажигания:
1)приходит +12В для микрика датчика вставленного ключа;
2)приходит масса при открытой водительской двери;
3)уходит +12В на стартер (контакт 50);
4)уходит +12В после включения зажигания (контакт 15);
5)уходит +12В при вставленном ключе на 5 контакт БСК;
6)приходит +12В для подсветки личинки замка;
7)приходит +12В от АКБ (контакт 30);
8)не используется.

Лада 2110 2005, двигатель бензиновый 1.6 л., 86 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Лада 2110, 2001

Лада 2110, 2001

Лада 2110, 2002

Лада 2110, 2010

Смотрите также

Комментарии 15

Пасиба за схему, пригодилась

клемму минуса надо скидывать при проверке?

снимать не чего не нужно, для прозвонки тебе нужна только клема, а расцепляя ее у тебя замок без напряжения будет

поменял уже контактную группу)

Добрый день, разбираюсь с замком зажигания на VOLVO XC90, один в один как у меня, даже названия контактов практически совпадают, странное дело.

Немного не так у тебя три положения у ключа, 1 положение- ACC замка. 2 положение-включение электро устройст для запуска авто, бензонасоса и включение всех реле после замка зажигания, 3- стартер.
В замках Ваз 1положение и 2 положения совмещены.

Для меня не понятен сигнал 15L (в моём замке), думаешь это бензонасос?

Вот схему которую я нашел на твой замок=) там все дословно видно что от куда
forum.volvo-club.by/viewtopic.php?t=6568
вот прямая ссылка на схему: www.v4x.narod.ru/p114-115.gif

Спасибо! Понятно все расписал!

Приветствую, подскажи что за контакт 50/1 и на схеме провод “П” это что за цвет?

контакт 50-это стартер
положение 0- вставить ключ в замок зажигания.(выключено)
положение 1- повернуть его для включения всех электронных систем получаемых питание после ключа
положение 2- стартер
50/1- этот тот момент когда ты ключ отпрравил на положение 2, стартер прокрутился и отпуская ключ встал на положение 1

На схеме схематично показано, а на самом деле в замке весь процесс делает возрощательна пружинка, если бы ключ не вернулся в положение 1 то стартер бы постоянно бил.Если бы ключ не возращался бы обратно, то стартер был бы всегда замкнут.

а провод на стартер всегда крассного цвета и он толще чем другие провода.Тут на схеме П-это наверно перламутровый, и не красный и не розовый=)

16.5. Выключатель зажигания

Выключатель зажигания типа 2110-3704005 или KZ-881 с противоугонным запорным устройством, блокировкой повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда. Если ключ вынуть из замка (он должен выниматься только в положении “0”), выдвигается запорный стержень противоугонного устройства. Если ключ из положения “0” повернуть в положение “I” (зажигание), запорный стержень утапливается, и замыкаются контакты “30” и “15” замка зажигания. При этом под напряжением оказываются цепи системы зажигания, возбуждения генератора, фар, сигнализаторов поворота, контрольных приборов, очистителей и омывателей ветрового и заднего стекол и фар, системы управления отопителем. При повороте ключа в положение “II” дополнительно замыкаются контакты “30” и “50”, при этом напряжение подается на реле стартера.

Снятие выключателя зажигания

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоединяем “минусовой” провод от аккумуляторной батареи.
  2. Снимаем кожухи рулевой колонки (см. Подрулевой переключатель).
  1. У болтов крепления выключателя зажигания головки срезаны. Поэтому отворачиваем их зубилом.
  1. Ослабленные болты можно вывернуть пассатижами.
  1. С рулевой колонки снимаем скобу…

  1. Отсоединяем электрический разъем.
  1. Для замены лампы подсветки отсоединяем разъем…

…и маленькими пассатижами вынимаем патрон с лампой.

  1. Для замены контактной группы отжимаем защелки…
  1. Чтобы заменить микровыключатель, крестообразной отверткой отворачиваем три винта, …

Сборку выключателя зажигания производим в обратном порядке.

« предыдущая страница
16.4. Стартер
^
к оглавлению
следующая страница »
16.6. Освещение и световая сигнализация

Copyright © 2007-2020 Все права защищены. Все торговые марки являются собственностью их владельцев.

Замок зажигания ВАЗ 2110 схема, ремонт, замена замка зажигания ВАЗ-2110 видео

Замок зажигания ВАЗ 2110 по своей сути электрический прерыватель замыкающий и размыкающий контакты электрических цепей. Основной целью замка зажигания является запуск двигателя. Кроме того, замок зажигания защищает ВАЗ 2110 от угона, особенно эффективно, если в автомобиле есть иммобилайзер, который не позволит запустить двигатель без “родного” ключа с кодом.

Замок зажигания ВАЗ 2110 схема которого находится у нас на изображении далее, довольно традиционна для современных автомобилей. Смотрим схематичный рисунок.

К замку зажигания подходит специальный штепсель с 8 контактами, справа на схеме замка. Каждый контакт используется по своему собственному назначению. Для чего какой, смотрим далее.

  • 1 – приходит (12 Вт) для микро выключателя вставленного ключа
  • 2 – приходит масса (ноль) при открывании водительской дверцы
  • 3 – уходит (12 Вт) к стартеру (на схеме 50)
  • 4 -уходит (12 Вт) после подключения зажигания (на схеме 15)
  • 5 – уходит (12 Вт) при воткнутом в замок ключе на 5 к контакту БСК
  • 6 – приходит (12 Вт) на подсветку личинки замка
  • 7 – приходит (12 Вт) от аккумулятора ( на схеме 30)
  • 8 – не используется (резерв для подключения дополнительных потребителей)

Положение ключа согласно схеме определяет работу зажигания 2110 следующим образом. В положении “0” зажигание выключено (под напряжением находятся контакты 30). В положении “I” зажигание включено, при повороте ключа в это положение можно включить фары, габариты, повторители поворотов, очистители и омыватели стекол, начинает работать панель приборов, прикуриватель, электро вентилятор отопителя салона, обогрев заднего стекла (под напряжением контакты 30-15). Поворот ключа в положение “II” является нормальным положением ключа в замке зажигания при работающем моторе. Но что бы заработал стартер, и завелся двигатель, ключ необходимо немного сместить до соприкосновения с контактом 50. Затем ток идет на стартер, он в свою очередь запускает двигатель, затем следует отпустить ключ и в исправном замке зажигания он вернется в положение “II”, стартер отключится, а двигатель будет продолжать работать. Пожалуй самая частая поломка замка зажигания, это когда ключ автоматически не возвращается в положение “II”, стартер продолжает одновременную работу с двигателем и выходит из строя.

Далее предлагаем видео на эту тему, ремонт замка зажигания на “десятке”. Для наглядности предлагаем видео замены замка зажигания ВАЗ-2110.

Что бы снять замок зажигания ВАЗ-2110, обязательно нужно открутить минусовую клемму с аккумулятора. Это залог, что вы не повредите электрические цепи своего авто. Затем откручиваем снизу пластиковые кожухи рулевой колонки, отсоединяем подрулевые переключатели. Пожалуй самое сложное, это снять сам замок зажигания. Ведь при его установке у болтов крепления срезают грани, это сделано что бы усложнить жизнь авто угонщикам. На помощь придет обычное зубило. Смотрим фото (для наглядности на фотографии снят руль) –

Зубилом необходимо лишь сдвинуть со своего места головки, затем все легко откручивается с помощью пассатижей. Обычно при ремонте замка зажигания меняют его контактную группу, личинку замка или микровыключатель. Но в большинстве случаев с этим давно никто не возится. Просто покупают новый замок и устанавливают в сборе. Замок зажигания в сборе для “десятки” имеет номер в каталоге запчастей 2110-3704005. Обычно этот номер вы найдете на упаковке нового замка в автомагазине.

При сборке замка зажигания ВАЗ-2110 следует учитывать очень важный фактор, это блокировка рулевого вала замком зажигания. Поэтому при установке нового замка зажигания нужно вставить ключ и повернуть его в положение “I”. И проворачивая рулевой вал, добиться, что бы защелка встала на место. То есть, если вытащить ключи и немного покрутить руль, он должен в какой то момент заблокироваться. А когда ключ вставляем обратно в замок зажигания и поворачиваем в положение “I”, рулевая колонка должна разблокироваться и свободно вращаться. Эта операция, при установке нового замка обязательна!

Не забываем так же, что при установке замка на рулевую колонку необходимо срезать грани болтов, как и было. Обычно в комплекте с новым замком зажигания идут болты с отрывными головками, которые отваливаются при соответствующем усилии. Это необходимо сделать для безопасности вашего же авто.

Электросхема замка зажигания ваз 2110

Схема электрооборудования автомобилей ВАЗ-2110

Схема злектрооборудования автомобиля ВАЗ-2110 (карбюратор): 1 – блок-фара; 2 – датчики износа колодок передних тормозов; 3 – датчик включения электродвигателя вентилятора; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – звуковой сигнал; 6 – генератор; 7 – датчик уровня масла; 8 – блок управления электромагнитным клапаном карбюратора; 9 – контроллер отопителя; 10 – выключатель клапана рециркуляции; 11 – лампа подсветки рычагов управления отопителем; 12 – коммутатор; 13- концевой выключатель карбюратора; 14- датчик контрольной лампы давления масла; 15- свечи зажигания; 16- элек­тромагнитный клапан карбюратора; 17 – датчик указателя температуры охлаждающей жидкости; 18 – датчик-распределитель зажигания; 19 – катушка зажигания; 20 – стартер; 21 – электродвигатель вентилятора отопителя; 22 – дополнительный резистор электродвигателя отопителя; 23 – датчик скорости; 24 – выключатель света заднего хода; 25 – микромоторедуктор привода заслонки отопителя; 26 – клапан рециркуляции; 27 – датчик уровня тормозной жидкости; 28 – колодки для подключения электродвигателя омывателя заднего стекла; 29 – аккумуляторная батарея; 30 – электродвигатель омывателя ветрового стекла; 31 – датчик уровня омывающей жидкости; 32 – датчик уровня охлаждающей жидкости; 33 – моторедуктор очистителя ветрового стекла; 34 – монтажный блок; 35 – колодки для под­ключения жгута предупредительного света; 36 – переключатель наружного освещения; 37 – комбинация приборов; 38 – выключатель заднего противотуманного света; 39 – контрольная лампа противотуманного света; 40 – контрольная лампа обогрева заднего стекла; 41 – часы; 42 – выключатель обогрева заднего стекла; 43 – подрулевой переключатель; 44 – колодка для переключения проводов при установке блок-фар другого типа; 45 – регулятор освещения приборов; 46 – выклю­чатель зажигания; 47 – колодки для подключения жгута проводов очистителей фар; 48 – розетка для переносной лампы; 49-передний плафон освещения салона; 50 – выключатель стоп-сигнала; 51 – плафон освещения салона; 52 – блок бортовой системы контроля; 53 – датчик указателя уровня топлива; 54 – выклю­чатель аварийной сигнализации; 55 – датчик ремня безопасности водителя; 56 – прикуриватель; 57 – лампа подсветки пепельницы; 58 – выключатель лампы освещения вещевого ящика; 59 – колодка для подключения бортового компьютера; 60 – лампа освещения вещевого ящика; 61 – боковые указатели поворота; 62 – выключатели в стойках передних дверей; 63 – выключатели в стойках задних дверей; 64 – выключатель контрольной лампы стояночного тормоза; 65 – фонарь освещения багажника; 66 – датчик температуры для системы отопления; 67 – наружные задние фонари; 68 – внутренние задние фонари; 69 – фонари освещения номерного знака; 70 – элемент обогрева заднего стекла; 71 – колодка для подключения дополнительного стоп-сигнала. В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.

Схема электрооборудования автомобиля ВАЗ-21102 с системой распределенного впрыска топлива (контроллер “Январь-4”): 1 – блок-фара; 2 – датчики износа колодок передних тормозов; 3 – звуковой сигнал; 4 – вентилятор системы охлаждения; 5 – выключатель света зад­него хода; 6 – аккумуляторная батарея; 7 – генератор; 8 – датчик контрольной лампы давления масла; 9 – датчик уровня масла; 10 – свечи зажигания; 11 – форсунки; 12 – регулятор холостого хода; 13 – колодки электронного блока управления; 14 – датчик положения дроссельной заслонки; 15 – датчик положения коленчатого вала; 16 – модуль зажигания; 17 – датчик указателя температуры охлаждающей жидкости (для комбинации приборов); 18 – стартер; 19 – колодка диагностики; 20 – датчик температуры охлаждающей жидкости (для системы управления двигателем); 21 – датчик скорости; 22 – реле включения бензонасоса; 23, 35,39 – плавкие предохрани­тели; 24 – электробензонасос; 25 – микромоторедуктор привода заслонки отопителя; 26 – клапан рециркуляции; 27 – вентилятор отопителя; 28 – насос омывателя вет­рового стекла; 29 – датчик уровня омывающей жидкости; 30 – датчик уровня тормозной жидкости; 31 – датчик уровня охлаждающей жидкости; 32 – моторедуктор стек­лоочистителя; 33 – дополнительный резистор вентилятора отопителя; 34 – реле включения питания системы впрыска; 36 – клапан продувки адсорбера; 37 – датчик массового расхода воздуха; 38 – реле включения вентилятора системы охлаждения; 40 – переключатель наружного освещения; 41 – датчик детонации; 42 – датчик кон­центрации кислорода (подогреваемый лямбда-зонд); 42* – СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается); 43 – контрольная лампа противотуманного света; 44 – контрольная лампа обогрева заднего стекла; 45 – выключатель про­тивотуманного света; 46 – выключатель обогрева заднего стекла; 47 – комбинация приборов; 48 – монтажный блок; 49 – датчик уровня топлива; 50 – выключатель за­жигания; 51 – регулятор яркости подсветки приборов; 52 – подрулевой переключатель; 53 – лампа подсветки рычагов управления отопителем; 54 – выключатель ава­рийной сигнализации; 55 – электронный блок управления отопителем; 56 – выключатель клапана рециркуляции; 57 – блок индикации бортовой системы контроля; 58 – боковые указатели поворота; 59 – датчик температуры для системы отопления; 60 – плафон освещения салона; 61 – передний плафон освещения салона; 62 – розет­ка для переносной лампы; 63 – электронные часы; 64 – выключатели в стойках передних дверей; 65 – выключатели в стойках задних дверей; 66 – лампа освещения ве­щевого ящика; 67 – выключатель освещения вещевого ящика; 68 – прикуриватель; 69 – лампа освещения пепельницы; 70 – выключатель стоп-сигнала; 71 – элемент обо­грева заднего стекла; 72 – наружные задние фонари; 73 – внутренние задние фонари; 74 – лампы освещения номерного знака; 75 – лампа освещения багажника.

Схема электрооборудования автомобиля с кузовом “седан” (без системы впрыска): 1 – блок-фары; 2 – звуковой сигнал; 3 – электродвигатель вентилятора системы охлаждения двигателя; 4 – стартер; 5 – аккумуляторная батарея; 6 – генератор; 7 – выключатель света зад­него хода; 8 – электропривод блокировки замка правой передней двери: 9 – реле включения электростеклоподъемников; 10 – реле включения стартера; 11 – электродвига­тель отопителя; 12 – микромотор-редуктор привода заслонки отопителя; 13 – электродвигатель омывателя ветрового стекла; 14 – датчик уровня омывающей жидкости; 15 – электропривод блокировки замка левой передней двери; 16 – переключатель электростеклоподъемника правой передней двери; 17 – электропривод замка багажника; 18 – дополнительный резистор электродвигателя вентилятора отопителя; 19 – мотор-редуктор очистителя ветрового стекла; 20 – переключатель электростеклоподъемни­ка левой передней двери; 21 – электропривод стеклоподъемника правой передней двери; 22 – блок управления системы блокировки замков дверей; 23 – переключатель на­ружного освещения; 24 – датчик уровня тормозной жидкости; 25 – электропривод стеклоподъемника левой передней двери; 26 – контрольная лампа включения противоту­манного света; 27 – выключатель противотуманного света; 28 – комбинация приборов; 29 – контрольная лампа обогрева заднего стекла; 30 – выключатель обогрева задне­го стекла; 31 – подрулевой переключатель; 32 – реле включения противотуманного света; 33 – выключатель зажигания; 34 – монтажный блок; 35 – лампа подсветки рыча­гов управления отопителем; 36 – выключатель аварийной сигнализации; 37 – контроллер системы автоматического управления отопителем; 38 – лампа освещения вещево­го ящика; 39 – выключатель лампы освещения вещевого ящика: 40 – прикуриватель; 41 – блок индикации бортовой системы контроля; 42 – лампа освещения пепельницы; 43 – розетка для переносной лампы; 44 – выключатель освещения приборов; 45 – электропривод блокировки замка правой задней двери; 46 – переключатель электростек­лоподъемника правой задней двери: 47 – часы; 48 – электропривод стеклоподъемника правой задней двери; 49 – выключатель сигналов торможения; 50 – электропривод стеклоподъемника левой задней двери; 51 – переключатель электростеклоподъемника левой задней двери: 52 – электропривод блокировки замка левой задней двери: 53 – боковые указатели поворота; 54 – выключатель контрольной лампы стояночного тормоза; 55 – фонарь освещения багажного отсека; 56 – плафон индивидуального ос­вещения; 57 – плафон освещения салона; 58 – датчик температуры системы отопления; 59 – выключатели в стойках передних дверей; 60 – выключатели в стойках задних дверей; 61 – наружные задние фонари; 62 – внутренние задние фонари; 63 – фонари освещения номерного знака; А – колодки для подключения правой передней колонки; Б – колодки для подключения аудиоаппаратуры; В – колодки для подключения электродвигателя омывателя заднего стекла; Г – колодки для подключения левой передней колонки; Д – колодка для подключения жгута проводов системы впрыска; Е – разъем для диагностики электроусилителя руля; Ж – разъем для диагностики системы автомати­ческого управления отопителем; 3 – колодки для подключения правой задней колонки; И – колодки для подключения левой задней колонки; К – колодка для подключения борто­вого компьютера; Л – к электроприводу замка багажника; М – колодки для подключения дополнительных сигналов торможения; Н – к элементу обогрева заднего стекла .

Читать еще:  Катушка зажигания для контактного зажигания
Ссылка на основную публикацию
Adblock
detector
