Сколько стоит датчик температуры охлаждающей жидкости

Датчики перегрева

ОЕМ номер ТМ 111 111-3808800

код Luzar LS 03112

применяемость для а/м

UAZ 3151 (85-) 469 (72-) Hunter (УАЗ-315195) (03-)

GAZ 3110 3302 2217 2752 2705 3221 3102 31029

MAZ 54323 54328 54329 5433

KrAZ 250 255 260 6510 6437 643701 6443 64431 6444 6503 65053 65055 5133 6135 5233 6322

ОЕМ номер 2112-3851010 23.3828

код Luzar LS 0112

применяемость для а/м

Lada 2111 2112 Kalina (04-) 2110 2123 21053 21073 2113 2114 Priora (07-) 2115

VIS 2345 1705 2347

Chevrolet Niva (02-)

ОЕМ номер 2101-3808600 ТМ 106

код Luzar LS 0101

применяемость для а/м

Lada 2110 2111 2112 1111 (Ока) 2101 2102 2103 2106 2104 2105 2107 Kalina (04-) 2123 21053 21073 2108 2109 21099 2113 2114 2115 2131 2120 4*4 (Niva)

IZH 2126 2127 2717

VIS 2345 1705 2347

Chevrolet Niva (02-)

ОЕМ номер 2103-3808800 ТМ 108 661.3710

код Luzar LS 0103

применяемость для а/м

Lada 1111 (Ока) 2103 2106 2104 2107 2108 2109 21099

IZH 2126 2127 2717

VIS 2345 1705 2347

GAZ 3110 31105 3302 2217 2752 2705 3221

ZAZ 1102 1103 1105 Tavria Slavuta

ОЕМ номер ТМ 111-01 111-3808800-01

код Luzar LS 0311

применяемость для а/м

PAZ 3205 3206 3237 4230 4234

IZH Upiter Unker

UAZ 3160 (97-) 3151 (85-) 3162 (00-) Patriot (08-) Hunter (УАЗ-315195) (03-) 31631

ZIL 5301 5302 3250

KAMAZ 5320 5410 5511 6520 6522 4308 4310 4326 5315 53212 54112 55112 55102 55111 4350 5350 6350 6460 65116 65117 65225

BelAZ 7413 7513 7540 7512 7522

KrAZ 250 255 260 6510 6437 643701 6443 64431 6444 6503 65053 65055 5133 6135 5233 6322

LAZ 695 697 699 4202 4207

ОЕМ номер 406-3851010 19.3828 232.3828

код Luzar LS 0306

применяемость для а/м

GAZ 3110 31105 3302 2217 2752 2705 3221

Датчики

Фирменное название – LS – Luzar Sensor.

Датчики включения вентилятора LUZAR предназначены для включения вентилятора охлаждения автомобиля. Датчик LUZAR представляет собой терморезистор в корпусе, срабатывающий при повышении температуры охлаждающей жидкости.

Особенности конструкции и потребительские преимущества.

В датчиках включения вентилятора LUZAR применен терморезистор новейшей конструкции, обеспечивающий срабатывание при заданной температуре охлаждающей жидкости.

Каждый датчик комплектуется уплотнительным кольцом, изготовленным из медного сплава. Уплотнительное кольцо обеспечивает герметичность соединения датчика с радиатором.

Места контактов с проводами скрыты от грязи и осадков специальными карманами в литье корпуса датчика. Такая форма позволяет избежать окисления контактов и продлевает срок службы изделия.

Гладкая поверхность корпуса датчика позволяет избежать оседания грязи и влияния агрессивных сред.

Преимущества по сравнению со стандартной конструкцией:

  • полная надежность за счет использования твердого наполнителя, расширяющегося при повышении температуры;
  • подпружиненный рычаг полностью исключает дефекты срабатывания («доводит» рычаг до контакта);
  • исключено искрообразование за счет мгновенного соединения контактов;
  • более надежная конструкция – увеличение срока службы датчика.

Датчики температуры LUZAR предназначены для контроля температуры охлаждающей жидкости в системе охлаждения двигателя автомобиля.

Датчики температуры LUZAR представляют собой терморезистор в корпусе, изменяющий сопротивление при изменении температуры. При повышении температуры сопротивление уменьшается – соответственно, на указатель температуры (на приборном щитке автомобиля) поступает больший ток, и стрелка прибора перемещается.

Зависимость изменения сопротивления терморезистора в зависимости от изменения температуры:

Датчик температуры: контроль температурного режима двигателя

В каждом автомобиле есть простой, но важный датчик, помогающий контролировать работу двигателя — датчик температуры охлаждающей жидкости. О том, что такое датчик температуры, какую он имеет конструкцию, на каких принципах основана его работа, и какое место он занимает в автомобиле — читайте в статье.

Что такое датчик температуры

Датчик температуры охлаждающей жидкости (ДТОЖ) — электронный датчик, предназначенный для измерения температуры охлаждающей жидкости (ОЖ) системы охлаждения двигателя внутреннего сгорания. Данные, полученные с помощью датчика, используются для решения нескольких задач:

• Визуальный контроль температуры силового агрегата — данные с датчика выводятся на соответствующий прибор (термометр) на приборной панели в салоне автомобиля;
• Корректировка работы различных систем двигателя (питания, зажигания, охлаждения, рециркуляции отработанных газов и других) в соответствии с его текущим температурным режимом — информация с ДТОЖ подаются на электронный блок управления (ЭБУ), который вносит соответствующие корректировки.

Датчики температуры ОЖ используются во всех современных автомобилях, они имеют принципиально одинаковую конструкцию и принцип работы.

Типы и конструкция датчиков температуры

В современных транспортных средствах (а также и в различных электронных устройствах) используются датчики температуры, чувствительным элементом в которых выступает терморезистор (или термистор). Терморезистор (термистор) — полупроводниковый прибор, электрическое сопротивление которого зависит от его температуры. Существуют термисторы с отрицательным и положительным температурным коэффициентом сопротивления (ТКС), у приборов с отрицательным ТКС сопротивление падает с ростом температуры, у приборов с положительным ТКС — напротив, повышается. Сегодня чаще всего применяются термисторы с отрицательным ТКС, как более удобные и дешевые.

Конструктивно все автомобильные ДТОЖ принципиально одинаковы. Основу конструкции составляет металлический корпус (баллон) из латуни, бронзы или иного коррозионностойкого металла. Корпус выполнен таким образом, что его часть контактирует с потоком охлаждающей жидкости — здесь располагается термистор, который дополнительно может прижиматься пружиной (для более надежного контакта с корпусом). В верхней части корпуса располагается контакт (или контакты) для включения датчика в соответствующую цепь электросистемы транспортного средства. На корпусе также нарезана резьба и выполнен шестигранник под ключ для монтажа датчика в систему охлаждения двигателя.

Датчики температуры отличаются способом подключения к ЭБУ:

• Со стандартным электрическим разъемом — на датчике выполнен пластиковый разъем (или колодка) с контактами;
• С винтовым контактом — на датчике выполнен один контакт с зажимным винтом;
• Со штыревым контактом — на датчике предусмотрен один контакт в виде штыря или лопатки.

Датчики второго и третьего вида имею только один контакт, в роли второго контакта выступает корпус датчика, соединенный с «массой» электросистемы автомобиля через двигатель. Такие датчики чаще всего используются на коммерческих и грузовых автомобилях, на специальной, сельскохозяйственной и иной технике.

Датчик температуры ОЖ монтируется в самой горячей точке системы охлаждения мотора — в выпускном патрубке головки блока цилиндров. На современных автомобилях часто устанавливается сразу два или даже три ДТОЖ, каждый из которых выполняет свою функцию:

• Датчик термометра (указателя температуры ОЖ) — наиболее простой, имеет невысокую точность, так как он помогает лишь визуально оценить температуру силового агрегата;
• Датчик ЭБУ на выходе из головки блока — наиболее ответственный и точный датчик (с погрешностью 1-2,5°C), позволяющий отслеживать изменения температуры в несколько градусов;
• Датчик на выходе из радиатора — вспомогательный датчик невысокой точности, обеспечивающий своевременное включение и отключение электрического вентилятора охлаждения радиатора.

Несколько датчиков дают больше информации о текущем температурном режиме силового агрегата и позволяют надежнее контролировать его работу.

Принцип работы и место датчика температуры в транспортном средстве

В общем случае принцип работы датчика температуры прост. На датчик подается постоянное напряжение (обычно 5 или 9 В), на термисторе в соответствии с законом Ома (за счет его сопротивления) напряжение падает. Изменение температуры влечет за собой изменение сопротивления термистора (при росте температуры — сопротивление снижается, при понижении температуры — повышается), а значит, и падение напряжения в цепи датчика. Измеряемая величина падения напряжения (а точнее — фактическое напряжение в цепи датчика) как раз и используется термометром или ЭБУ для определения текущей температуры двигателя.

Для визуального контроля температуры силового агрегата в цепь датчика подключается специальный электрический прибор — логометрический термометр. В приборе используется две или три электрических обмотки, между которыми расположен подвижный якорь со стрелкой. Одна или две обмотки создают постоянное магнитное поле, а одна обмотка включена в цепь датчика температуры, поэтому ее магнитное поле изменяется в зависимости от температуры ОЖ. В результате взаимодействия постоянных и переменных магнитных полей в обмотках заставляет якорь проворачиваться вокруг оси, что влечет за собой изменение положение стрелки термометра на его циферблате.

Для контроля функционирования мотора на различных режимах и управления его системами показания датчика подаются на электронный блок управления через соответствующий контроллер. Измерение температуры производится по величине падения напряжения в цепи датчика, для этого в памяти ЭБУ присутствуют таблицы соответствия величины напряжения в цепи датчика и температуры двигателя. На основе этих данных в ЭБУ запускаются различные алгоритмы работы основных систем двигателя.

На основе показаний ДТОЖ осуществляется корректировка работы системы зажигания (изменение угла опережения зажигания), питания (изменение состава топливно-воздушной смеси, ее обеднение или обогащение, управление дроссельным узлом), рециркуляции отработавших газов и других. Также ЭБУ в соответствие с температурой двигателя устанавливает частоту вращения коленвала и другие характеристики.

Датчик температуры на радиаторе охлаждения работает аналогичным образом, с его помощью осуществляется управление электровентилятором. На некоторых автомобилях этот датчик может работать в паре с основным для более точного управления различными системами двигателя.

Датчик температуры играет важную роль в любом транспортном средстве с ДВС, в случае поломки его необходимо как можно скорее заменить — только в этом случае будет обеспечена нормальная работа силового агрегата на любых режимах.

Датчик температуры: контроль температурного режима двигателя

В каждом автомобиле есть простой, но важный датчик, помогающий контролировать работу двигателя — датчик температуры охлаждающей жидкости. О том, что такое датчик температуры, какую он имеет конструкцию, на каких принципах основана его работа, и какое место он занимает в автомобиле — читайте в статье.

Что такое датчик температуры

Датчик температуры охлаждающей жидкости (ДТОЖ) — электронный датчик, предназначенный для измерения температуры охлаждающей жидкости (ОЖ) системы охлаждения двигателя внутреннего сгорания. Данные, полученные с помощью датчика, используются для решения нескольких задач:

• Визуальный контроль температуры силового агрегата — данные с датчика выводятся на соответствующий прибор (термометр) на приборной панели в салоне автомобиля;
• Корректировка работы различных систем двигателя (питания, зажигания, охлаждения, рециркуляции отработанных газов и других) в соответствии с его текущим температурным режимом — информация с ДТОЖ подаются на электронный блок управления (ЭБУ), который вносит соответствующие корректировки.

Датчики температуры ОЖ используются во всех современных автомобилях, они имеют принципиально одинаковую конструкцию и принцип работы.

Типы и конструкция датчиков температуры

В современных транспортных средствах (а также и в различных электронных устройствах) используются датчики температуры, чувствительным элементом в которых выступает терморезистор (или термистор). Терморезистор (термистор) — полупроводниковый прибор, электрическое сопротивление которого зависит от его температуры. Существуют термисторы с отрицательным и положительным температурным коэффициентом сопротивления (ТКС), у приборов с отрицательным ТКС сопротивление падает с ростом температуры, у приборов с положительным ТКС — напротив, повышается. Сегодня чаще всего применяются термисторы с отрицательным ТКС, как более удобные и дешевые.

Конструктивно все автомобильные ДТОЖ принципиально одинаковы. Основу конструкции составляет металлический корпус (баллон) из латуни, бронзы или иного коррозионностойкого металла. Корпус выполнен таким образом, что его часть контактирует с потоком охлаждающей жидкости — здесь располагается термистор, который дополнительно может прижиматься пружиной (для более надежного контакта с корпусом). В верхней части корпуса располагается контакт (или контакты) для включения датчика в соответствующую цепь электросистемы транспортного средства. На корпусе также нарезана резьба и выполнен шестигранник под ключ для монтажа датчика в систему охлаждения двигателя.

Датчики температуры отличаются способом подключения к ЭБУ:

• Со стандартным электрическим разъемом — на датчике выполнен пластиковый разъем (или колодка) с контактами;
• С винтовым контактом — на датчике выполнен один контакт с зажимным винтом;
• Со штыревым контактом — на датчике предусмотрен один контакт в виде штыря или лопатки.

Датчики второго и третьего вида имею только один контакт, в роли второго контакта выступает корпус датчика, соединенный с «массой» электросистемы автомобиля через двигатель. Такие датчики чаще всего используются на коммерческих и грузовых автомобилях, на специальной, сельскохозяйственной и иной технике.

Датчик температуры ОЖ монтируется в самой горячей точке системы охлаждения мотора — в выпускном патрубке головки блока цилиндров. На современных автомобилях часто устанавливается сразу два или даже три ДТОЖ, каждый из которых выполняет свою функцию:

• Датчик термометра (указателя температуры ОЖ) — наиболее простой, имеет невысокую точность, так как он помогает лишь визуально оценить температуру силового агрегата;
• Датчик ЭБУ на выходе из головки блока — наиболее ответственный и точный датчик (с погрешностью 1-2,5°C), позволяющий отслеживать изменения температуры в несколько градусов;
• Датчик на выходе из радиатора — вспомогательный датчик невысокой точности, обеспечивающий своевременное включение и отключение электрического вентилятора охлаждения радиатора.

Несколько датчиков дают больше информации о текущем температурном режиме силового агрегата и позволяют надежнее контролировать его работу.

Принцип работы и место датчика температуры в транспортном средстве

В общем случае принцип работы датчика температуры прост. На датчик подается постоянное напряжение (обычно 5 или 9 В), на термисторе в соответствии с законом Ома (за счет его сопротивления) напряжение падает. Изменение температуры влечет за собой изменение сопротивления термистора (при росте температуры — сопротивление снижается, при понижении температуры — повышается), а значит, и падение напряжения в цепи датчика. Измеряемая величина падения напряжения (а точнее — фактическое напряжение в цепи датчика) как раз и используется термометром или ЭБУ для определения текущей температуры двигателя.

Для визуального контроля температуры силового агрегата в цепь датчика подключается специальный электрический прибор — логометрический термометр. В приборе используется две или три электрических обмотки, между которыми расположен подвижный якорь со стрелкой. Одна или две обмотки создают постоянное магнитное поле, а одна обмотка включена в цепь датчика температуры, поэтому ее магнитное поле изменяется в зависимости от температуры ОЖ. В результате взаимодействия постоянных и переменных магнитных полей в обмотках заставляет якорь проворачиваться вокруг оси, что влечет за собой изменение положение стрелки термометра на его циферблате.

Для контроля функционирования мотора на различных режимах и управления его системами показания датчика подаются на электронный блок управления через соответствующий контроллер. Измерение температуры производится по величине падения напряжения в цепи датчика, для этого в памяти ЭБУ присутствуют таблицы соответствия величины напряжения в цепи датчика и температуры двигателя. На основе этих данных в ЭБУ запускаются различные алгоритмы работы основных систем двигателя.

На основе показаний ДТОЖ осуществляется корректировка работы системы зажигания (изменение угла опережения зажигания), питания (изменение состава топливно-воздушной смеси, ее обеднение или обогащение, управление дроссельным узлом), рециркуляции отработавших газов и других. Также ЭБУ в соответствие с температурой двигателя устанавливает частоту вращения коленвала и другие характеристики.

Датчик температуры на радиаторе охлаждения работает аналогичным образом, с его помощью осуществляется управление электровентилятором. На некоторых автомобилях этот датчик может работать в паре с основным для более точного управления различными системами двигателя.

Датчик температуры играет важную роль в любом транспортном средстве с ДВС, в случае поломки его необходимо как можно скорее заменить — только в этом случае будет обеспечена нормальная работа силового агрегата на любых режимах.

Сколько стоит датчик температуры охлаждающей жидкости

Интернет-магазин ЭТМ –
это более 1 млн. позиций от 480 поставщиков

Поможем сделать покупку

Пн-Пт с 6 00 до 21 00

Сб с 7 00 до 19 00

Вс с 10 00 до 19 00

Найдено в категориях:

Фильтр

Найдено в категориях:

С этим покупают Посмотреть

Датчик температуры пола ECO 4м (ECOAC2)

  • Код товара 39641
  • Артикул ECOAC2
  • Производитель ENSTO

С этим покупают Посмотреть

Датчик температуры пола на проводе -10 +50С 3м/5мм 15 кОм (140F1091)

  • Код товара 9708657
  • Артикул 140F1091
  • Производитель DEVI

С этим покупают Посмотреть

Датчик кровли для DEVIreg 850 8 Вт (140F1086)

  • Код товара 9728832
  • Артикул 140F1086
  • Производитель DEVI

Датчик температуры ТД-2 (от -25 до +125) кабель 2м для трансформатора (ТД-2)

  • Код товара 332035
  • Артикул 4640016934133
  • Производитель Меандр

Сделано
в России

Датчик температуры ZONT теплоносителя /уличный DS18B20 (112113)

  • Код товара 2826437
  • Артикул 112113
  • Производитель ЭВАН

Сделано
в России

С этим покупают Посмотреть

Терморегулятор ECOINTRO с датчиком температуры пола 10FWW 2300W белый 10А (ECOINTRO10FWW)

  • Код товара 9291799
  • Артикул ECOINTRO10FWW
  • Производитель ENSTO

Термостат комнатный с датчиком температуры пола НЗ сервопривод–отопление/ НО-охлаждение кондиционирование (VT.AC602.0.0)

  • Код товара 7272484
  • Артикул IVACAC602
  • Производитель VALTEC

Кран шаровой 1/2′ для подключения датчика температуры (VT.247.N.04)

  • Код товара 3928398
  • Артикул AAV247004
  • Производитель VALTEC

Переходник M10х1/2′ для подключения датчика температуры (VTr.424.N.M004)

  • Код товара 5011016
  • Артикул S4241M004
  • Производитель VALTEC

С этим покупают Посмотреть

Датчик температуры Градус-Р радиоканальный Стрелец-Интеграл (Градус-Р)

  • Код товара 728936
  • Артикул Градус-Р
  • Производитель Аргус-Спектр

Сделано
в России

Датчик беспроводной дыма с сенсором температуры (FireProtect white)

  • Код товара 1348788
  • Артикул 00-00105537
  • Производитель Ajax

Датчик температурный ZONT GSM-Climate/ комнатный DS18S20 (112025)

  • Код товара 379281
  • Артикул 112025
  • Производитель ЭВАН

Сделано
в России

Термореле ТР-15 ACDC24В/АС230В УХЛ4 без датчика (4640016935079)

  • Код товара 6766356
  • Артикул 4640016935079
  • Производитель Меандр

Сделано
в России

С этим покупают Посмотреть

ИП104 Гранат-термокабель GTSW-68 (ИП 104 GTSW 68)

  • Код товара 960685
  • Артикул 1835
  • Производитель Спецприбор-комплект

Сделано
в России

С этим покупают Посмотреть

ИП104 Гранат-термокабель GTSW-68 (ИП 104 GTSW 68)

  • Код товара 960685
  • Артикул 1835
  • Производитель Спецприбор-комплект

Сделано
в России

С этим покупают Посмотреть

Извещатель дымовой Аврора-ДН (ИП 212-78) без базы (Аврора-ДН)

  • Код товара 6780212
  • Артикул Аврора-ДН
  • Производитель Аргус-Спектр

Сделано
в России

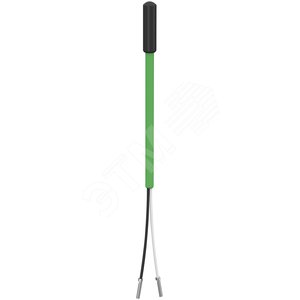

Датчик температуры PT1000 1.5м IP68 5×20 (TM1STPTTSN52015)

  • Код товара 6621434
  • Артикул TM1STPTTSN52015
  • Производитель Schneider Electric/HVAC

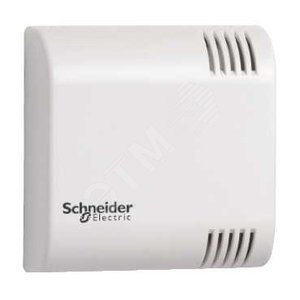

Датчик комнатной температуры 15м кабель (CCT15846)

  • Код товара 685348
  • Артикул CCT15846
  • Производитель Schneider Electric/ACTI9

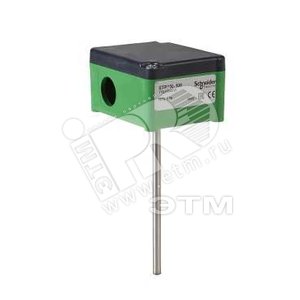

Датчик температуры погружной STP200-250 (5123138010)
