Камаз с длинным кузовом

Габаритные характеристики и ширина грузовиков КамАЗ с разными типами кузовов

Грузоперевозки многотонными транспортными средствами являются востребованным способом доставки товаров в место назначения. Автомобили КамАЗ хорошо зарекомендовали себя в сфере грузоперевозок благодаря грузоподъемности, выносливости и широкой специализации. Технические характеристики КамАЗа позволяют доставлять грузы и по шоссейным, и по грунтовым дорогам.

Основа грузового транспорта — это его кузов. В зависимости от типа перевозимого груза модельный ряд КамАЗа предоставляет большой выбор шасси и кузовов. Наиболее востребованы среди них бортовые и тентованные агрегаты грузоподъемностью 10 т, авто- и изотермические фургоны, рефрижераторы и десятитонники с увеличенным объемом.

Кабина КамАЗа имеет классическую бескапотную компоновку. В соответствии с требованиями европейского законодательства к длине автопоездов это позволяет выделить место для более длинного полуприцепа. Ширина кабины по крыльям составляет 2210 мм. Ширина КамАЗа по колесам — 2500 мм. Габарит по зеркалам — 2950 мм. Высота от земли до верхней точки кабины без спального места — 2820 мм.

Напомним, Соглашение стран СНГ устанавливает максимальную ширину ТС не более 2550 мм, изотермических кузовов ТС — не более 2600 мм.

Тентованные агрегаты грузоподъемностью 10 тонн

Тентованные кузова относятся к категории закрытых кузовов, применяющихся для доставки грузов, чувствительных к внешним факторам. При изготовлении такого кузова платформа машины оборудуется каркасом, на который натягивается водонепроницаемый тент из брезентового полотна или ПВХ. И сам тент, и каркас легко демонтируются, что позволяет загружать фуру различными способами.

В зависимости от исполнения и желания владельца тенты могут быть оснащены пологом, воротами или шторным механизмом.

Характеристики тентованного КамАЗа позволяют перевезти почти любой крупногабаритный груз без механических повреждений. Грузоподъемность этих автомобилей оценивается на уровне 10-15 т. Габаритные размеры автомобиля следующие: ширина 2400-2500 мм, высота 1800-3000 мм, длина 5000-8000 мм.

При этом пустой десятитонный КамАЗ весит от 10,2 т до 19,3 т. Это снаряженная масса (т. е. без груза) выпускаемых сейчас бортовых КамАЗ-43118, 4355 семейства «Мустанг» и самосвалов-«сельхозников» КамАЗ-45142, 45143.

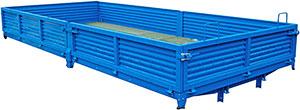

Бортовые десятитонники

Бортовой кузов относится к категории открытых. Позволяет перевозить грузы сложных геометрических форм (с учетом требований ПДД), насыпные, сборные, навалочные, нетребовательные к внешним условиям. Борта предотвращают смещение и выпадение груза.

Бортовые платформы имеют 3 невысоких откидных борта, пригодных для установки тента: задний и 2 боковых. При этом боковые борта бывают с одной и с двумя откидными секциями. Такие платформы предназначены для перевозки несыпучих грузов, строительной и дорожной техники, оборудования и т. д.

Рама автомобиля позволяет также устанавливать самосвальную платформу с механизмом подъема. Самосвалы используются для перевозки сыпучих грузов — стройматериалы, строительный мусор и т. д. В свою очередь, самосвальные платформы бывают двух типов: ковшовые и прямоугольного сечения.

Габариты кузова зависят от характеристик шасси, на которое он устанавливается. У бортовых платформ высота стандартного борта — 642 мм, надставного — 1265 мм.

Внутренние габариты распространенных бортовых платформ такие: ширина — 2300 мм, длина — от 3630 до 5960 мм, высота — от 642 до 1775 мм. Внутренние размеры ковшовых самосвальных платформ: 3630×2300×685 мм. Самосвальная платформа имеет собственную массу от 1800 до 2000 кг.

Объем платформы варьируется от 6,6 до 20 м³. Высота самосвала с поднятым кузовом составляет 5880 мм.

Автофургоны с будкой

Промтоварные фургоны обеспечивают перевозку грузов, не требующих термической изоляции кузова. Это промышленные грузы и товары народного потребления.

Автофургоны на шасси КамАЗ имеют жесткий, чаще всего неразборный кузов, который защищает товар от внешних воздействий. Монтируются на шасси КамАЗ-4308, 53215, 65117. Изготавливаются из окрашенной оцинкованной стали либо сэндвич-панелей с окантовкой алюминиевыми уголками.

Погрузка осуществляется через задние или боковые ворота. Для облегчения погрузки-разгрузки автофургоны могут оснащаться гидробортом.

Фургон часто используют как основу изотермических кузовов и рефрижераторов.

Выпускаются и усиленные автофургоны на базе КамАЗ, которые работают как передвижные мастерские или лаборатории. Они незаменимы для оказания техпомощи в полевых условиях, проведения спасательных работ, а также широко используются для нужд армии.

Основная масса кузовов, прицепов и фургонов КамАЗ производится в Татарстане, на предприятиях НефАЗ, КамАЗ и частных заводах. Имеются производители и в других регионах. Но все выпускаемые изделия должны отвечать спецификациям КамАЗ.

В зависимости от производителя параметры машин, например промтоварных автофургонов, немного отличаются. При этом габарит КамАЗа остается в рамках действующего законодательства. Так, для автомобиля КамАЗ-53212 существует модификация с наружными размерами 2500×6244×2518 мм, а объем фургона составляет 35,6 м³.

Модели с термическими установками

Фургоны с термическими установками предназначены для транспортировки охлажденных либо предварительно замороженных пищевых продуктов или прочих грузов, требующих особой температуры перевозки.

Они часто монтируются на шасси КамАЗ-4308, 53215, 65117. Изготавливаются из сэндвич-панелей толщиной 50-100 мм. Они обладают высокой теплоизоляцией и состоят из оцинкованной окрашенной стали и пенополиуретана в качестве утеплителя. Это позволяет длительное время поддерживать неизменную климатическую среду в фургоне.

Изотермические фургоны снабжены естественной вентиляцией через специальные люки в переднем борту и задних дверях.

Фургон-термос на базовом шасси КамАЗ-43253 располагает объемом кузова 31,2 м³. Длина фургона — 5200 мм, высота — 2400 мм, а ширина кузова КамАза составляет неизменные 2500 мм.

Десятитонники с повышенным объемом

Если груз характеризуется крупными размерами при малой массе или вовсе не помещается в стандартные полуприцепы, на помощь придут грузовики с кузовом повышенного объема. Например, с кузовом типа Мега (с увеличенной до 3 м высотой, полученной за счет применения колес меньшего радиуса).

Прицепной автопоезд (составлен из фургона с прицепом) также имеет повышенную вместительность.

Суперобъемные полуприцепы носят название Jumbo (варианты произношения Юмбо, Юмба) и располагают максимально возможным объемом кузова — до 122 м³.

Десятитонники же с подобным кузовом имеют объем 40-60 м³, длину — от 6500 мм до 8000 мм, ширину — от 2430 мм до 2450 мм, высоту — от 2500 мм до 3000 мм.

Такое достигается благодаря ломаной раме с заниженным уровнем пола полуприцепа. Ввиду этой особенности конструкция предназначена для качественных ровных дорог.

При перевозке груза в кузове этого типа следует правильно распределять упаковки с учетом габаритов и веса каждой, т. к. увеличенный объем позволяет выкладывать груз до 3 м в высоту. И нижние его слои могут испортиться под воздействием веса верхних.

Рефрижераторы

Рефрижератор оборудован холодильной установкой, которая позволяет поддерживать нужную температуру на всем маршруте доставки. Необходим для перевозки пищевых продуктов и товаров, чувствительных к перепадам температур.

Изотермические стенки фургона из сэндвич-панелей совместно с холодильной установкой не допускают перепада внутренней температуры более чем на 1°С по всему объему кузова. Чем выше температура окружающей среды и ниже температура перевозимых продуктов, тем эффективнее должна быть термоизоляция.

Рефрижератор на базе КамАЗ-65117 имеет внутренний объем платформы 49 м³. Габариты фургона — 7900×2540×2500 мм. Чем больше внутренний объем авторефрижератора, тем мощнее должен быть холодильный агрегат.

Габаритные характеристики и ширина грузовиков КамАЗ с разными типами кузовов: разбираем внимательно

Размеры кузова камаза бортового зависят от его модели. Производство автомобилей марки КамАЗ (сокращение от Камский Автомобильный Завод ) началось еще в 1976 году. Автомобиль производился на базе всем знакомого ЗИЛ-170, поэтому размеры кузова бортового камаза, соответствовали размерам кузова ЗИЛ.

Разнообразие

Сегодня, выпускается множество разновидностей камаза, так как этот автомобиль отлично себя зарекомендовал во всех областях применения. Различают: самосвалы, контейнеровозы (бортовые), панелевозы, спецтехнику (краны, бетономешалки), тягачи, шасси и другие, поэтому размер кузова камаза и цена у каждого конкретного вида (модели) свой. Перечислять все смысла не имеет, остановимся на наиболее популярных моделях.

КамАЗ-5320 — это одна из наиболее популярных моделей, плюс она является одной из первых, появившихся представителей линейки грузовых автомобилей Камского завода. Этот бортовой тягач применяется с прицепными компонентами (прицепами) типа ГКБ-8385. Предназначением стало выполнение транспортировочных задач в строительной области, военной и практически в любых сферах сельскохозяйственной и промышленной деятельности.

В производство 5320 поступил в 1968 году. продолжительное время Камский автозавод выпускал эту модель не меняя размер кузова камаза и стиля исполнения. Первые изменения (в основном косметические) в модели грузовика произошли только в 2000-ном году.

Если рассматривать технические параметры автомобиля, то станет ясно, что он великолепно подходит для транспортировки разнообразных грузов как на ближние, так и на дальние расстояния. Тягач уверенно чувствует себя и на городских дорогах, и на проселочных, и междугородних трассах. Эта машина идеально приспособлена к условиям России, поэтому легко заводится в сильные морозы и имеет хорошую проходимость в грязи и слякоти.

Модель 5320 экспортировалась в более сорока иностранных государств, тем самым заслужив популярность за границей, не ограничиваясь отечественным рынком, при том, что изначально создавалась модель для нужд внутренних потребителей.

Модель 5320 – это грузовой тягач с бортами, камаз, размер кузова которого позволяет использовать его в качестве автопоезда, при транспортировке различных грузов. Он получил известность еще и потому, что было построено многое множество моделей на его базе, для перевозки грузов среднего тоннажа (среднетоннажных).

Размеры кузова модели 5320

Бортовой камаз 5320 размеры кузова на фото выше, размеры кузова машин, выпущенных на его базе могут отличаться.

Размеры КамАЗ 55102

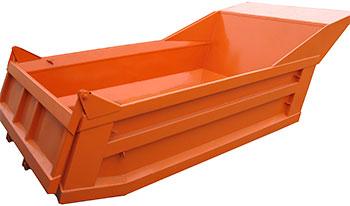

Самосвал

Грузоподъёмность самосвала составляет 8тонн. Это отличный показатель, при том, что масса его составляет 7тонн. Такой размер кузова камаза самосвала, как гласит инструкция, позволяет буксировать им прицеп такой же грузоподъёмности. Если осуществлять буксировку прицепа, то полная масса такого состава достигнет 26тонн.

Модель 5320 самосвал, имеет довольно низкий уровень расхода топлива, среди автомобилей своего класса, расход составляет 34литра на 100километров пробега. Что сделало его популярным как в России, так и за рубежом. А благодаря отличной конструкции кабины, и водительское и пассажирские сидения (места) имеют повышенный уровень безопасности, в сравнении с подобными машинами такого же класса. Дополнительной защитой при авариях, во всех моделях автомобиля служат ремни безопасности. Размеры кузова камаза самосвала (чтоб не измерять своими руками) приводятся ниже.

Читать еще:  Лада веста из чего сделан кузов

Габаритные размеры модели 5320

Габаритные размеры КамАЗа самосвала двухосного 43255

Технические характеристики Значение
Грузоподъемность, тонн 7
Объем платформы кузова, м3 6-6,5
Топливный бак, л 210
Длина, мм 6090
Ширина, мм 2500
Высота, мм 2920

Данная спецтехника может использоваться коммунальными службами, ЖЭКХ, а также небольшими строительными фирмам. Важно заметить, что данные устройства плохо транспортируются по гравию, песку и бездорожью.

Размеры КамАЗ 5511

Габаритные размеры КамАЗа 55111

Габаритные размеры КамАЗа 55111

Технические характеристики Значение
Грузоподъемность, тонн 10
Длина, мм 6680
Ширина, мм 2500
Высота, мм 2740

Габаритные размеры КамАЗа 6540

Четырехосный КамАЗ самосвал 6540 это большегрузная техника, характеристики которого приведены в таблице.

Технические характеристики Значение
Грузоподъемность, тонн 18,5
База 1800+2080+1320 мм
Длина, мм 7640
Ширина, мм 2500
Высота, мм 3020

Рекомендации по подбору устройства

Перед покупкой устройства необходимо обязательно знать цель, то есть для чего вы его покупаете, для каких работ вы хотите его использовать. Будьте внимательны: обычный дорожный самосвал и, например, карьерный, который имеет повышенную проходимость, — это две разные техники, которые обладают различными техническими характеристиками, могут выполнять разные работы, изготавливаются для разных целей.

Первый и главный критерий при выборе модели — это технические показатели конструкции.

Среди них нужно обращать внимание на мощность, объем кузова, размеры кузова, грузоподъемность, удобство в управлении и эксплуатации, тип кабины.

Второй критерий — это надежность, а также простота эксплуатации. Вы должны выбирать такую спецтехнику, которую не нужно будет уже через полгода ремонтировать и вкладывать немалые средства в сервис.

Третий критерий — это цена. Безусловно, вы не хотите переплачивать за устройство только из-за известности его бренда.

Обратите внимание: комфорт в кабине водителя — это также один из самых важных факторов, есть отдельные модели, оснащенные кондиционерами. Безусловно, это комфортно для водителей автомобилей.

Также стоит учитывать наличие подогрева платформы, эргономичность сидения, радиус поворота и маневренность, обогрев зеркала и кузова, устойчивость машины.

Все самосвалы Камского автомобильного завода имеют свои достоинства и недостатки, но все равно можно подобрать подходящую модель под реализацию каждого вида строительных работ. Можно найти отличный вариант, который будет сочетать в себе золотую середину качества и стоимости.

Давайте рассмотрим преимущества и недостатки одной модели самосвала — 65115.

Это отличный вариант, который можно использовать при выполнении монотонных работ в городе и на строительных площадках. Отличается экономичностью, надежностью. Может использоваться при любой погоде, включая низкие температуры. Имеет высокую проходимость. Ему характерна простота обслуживания, двигатель, если нормально использовать, нужно ремонтировать крайне редко. То есть, делаем вывод, что данная модель — это отличная коммунальная техника, а именно мусоровоз. Что касается недостатков, то это высокий расход бензина и капризный двигатель, который совершенно не переносит перегревов. Важно заметить, что при покупке данной модели, вам может попасться конструкция с бракованным топливным насосом и турбиной. Спецтехника сложно преодолевает длинные расстояния.

Заключение

Камский автомобильный завод занимается изготовлением самосвалов, которые имеют малую и среднюю грузоподъемность, то есть от 7 тонн, а также моделей с высокой грузоподъемностью — до 25,5 тонн. Во многих автомобилях используется полный привод. Сотрудники завода заботятся о том, чтобы водителях в самосвалах было максимально комфортно, тепло, поэтому новые машины отличаются эргономичностью, удобством панели управления, высокой комфортабельностью, включая наличие кондиционера и обогрева. Особое внимание стоит уделять размерам спецтехники, так как именно от них зависит тип и объемы работ, которые может выполнять данная техника.

КамАЗ

Модельный ряд автомобилей и техники «KamAZ» (новые модели 2019-2020 года): технические характеристики и цена, фотографии и отзывы владельцев грузовиков.

КамАЗ («Камский автомобильный завод») – крупнейший российский производитель тяжелых грузовых автомобилей (под одноименной маркой), а так же автобусов, комбайнов, тракторов и другой техники. Этому бренду «принадлежит» свыше половины отечественного рынка грузовиков (но российский рынок для него не единственный – продукция КамАЗ реализуется более чем в 40 странах мира)… Возможности предприятия охватывают весь технологический цикл выпуска автомобилей (от разработки до сбыта), а его основные производственные мощности базируются в Набережных Челнах (но также имеются сборочные линии в Казахстане, Индии, Вьетнаме и Пакистане)…

Среднетоннажный тягач-внедорожник (с колесной формулой «4х4») под модельным индексом «4326», встал на конвейер Камского автозавода в 1995 году. Он представлен в двух основных вариантах исполнения: бортовой грузовик и шасси.

Этот самосвал, хотя и относится к категории крупнотоннажных, не может «похвастать впечатляющей грузоподъемность». Его сильная сторона – чрезвычайно вместительный кузов (с боковой разгрузкой). Это оптимальная машина для перевозки сыпучих грузов с малым удельным весом.

Этот трехосный самосвал-тягач появился на свет в далеком 1980 году, однако уже «ушел на пенсию». Он обладает характерной для КамАЗов кабиной, самосвальной платформой с трехсторонней разгрузкой и мощными дизельными моторами.

Шасси модели «53228» (известной с 1990 года) – это достаточно универсальная (трехосная полноприводная) машина для установки различных надстроек. Кроме прочего, для это модели доступен вариант оснащения кабиной со спальным местом.

Этот тягач с колесной формулой «6×4» дебютировал в 2000 году, а впоследствии серийно выпускался до 2012-го. Это – надежный автомобиль с трехместной кабиной и 240-сильным дизельным мотором, способный работать в составе автопоезда массой свыше 34 тонн.

Этот трехосный седельный тягач появился на свет в 1976 году, после чего серийно производился на протяжении тридцати лет – до 2006-го. Он может похвастать кабиной со спальным местом или без него, 240-сильным дизельным мотором и хорошими массогабаритными показателями.

История КАМАЗа берет свое начало в 1969 году – именно тогда ЦК КПСС и Советом Министров СССР было принято Постановление о возведении завода по изготовлению большегрузных автомобилей в Набережных Челнах (подобный выбор места объяснялся его выгодным географическим расположением вблизи судоходных рек и железной дороги)… Ну а появлению нового предприятия способствовала экономическая ситуация в стране, в ходе которой стояла потребность в увеличении парка грузовых машин с грузоподъемностью от 8 до 20 тонн…

Строительство Камского завода стартовало в декабре 1969 года, причем велось оно поистине ударными темпами, благодаря чему уже в 1974-м на предприятии был запущен выпуск пробной продукции, а в 1975 году – собран первый двигатель (пусть и по временной технологии, но собственными силами)…

Первый грузовик – КАМАЗ-5320 – сошел с главного конвейера автозавода в феврале 1976-го, а в декабре того же года была введена в эксплуатацию первая очередь Камского комплекса заводов по выпуску большегрузной техники… И надо сказать, дела у предприятия складывались очень успешно – отчего уже в октябре 1978 года был выпущен 50 тысячный автомобиль, а в феврале 1980-го – 150-тысячный…

В начале 1981 года началась эксплуатация мощностей второй очереди КАМАЗа, а само предприятие продолжило активную работу по внедрению новых моделей (преимущественно – на основе базового варианта)…

Но, несмотря на то, что к закату 1980-х годов грузовой парк страны почти на треть состоял из камской техники – отечественная продукция не выдерживала конкуренцию с иностранными аналогами, в результате чего завод приступил к разработке большегрузов второго поколения…

Летом 1990 года Совет Министров СССР принял решение «переквалифицировать» КАМАЗ в акционерное общество (кстати, в одно из первых в РСФСР и Советском Союзе) – АО «КамАЗ»…

После перехода к рыночным отношениям и увеличению доли импортных грузовиков, камское предприятие столкнулось с серьезными трудностями, к которым еще прибавился крупный пожар, произошедший весной 1993-го… В результате ЧП был полностью разрушен завод двигателей, а также уничтожены основной производственный корпус и сложное технологическое оборудование…
На некоторое время КАМАЗ был вынужден прекратить производство всех своих моделей… Стабилизировалась ситуация лишь к концу 1990-х годов благодаря поддержке со стороны правительств России и Татарстана, когда предприятию удалось освоить изготовление новых грузовиков и выйти на безубыточный режим…

В новое тысячелетие Камский автозавод вступил с положительными результатами, благодаря чему продолжил совершенствование своего модельного ряда… В декабре 2008-го отечественная компания продала 10% акций немецкому концерну Daimler AG, а еще через год создала с ним два совместных предприятия – «Фузо КАМАЗ Тракс Рус» и «Мерседес-Бенц Тракс Восток»…Н

у а 2010-ые года ознаменовали для КАМАЗа серьезное обновление линейки выпускаемых моделей: так, например, в 2013-м началось серийное производство нового флагманского тягача КАМАЗ-5490, послужившего основой для целого семейства грузовиков…

В настоящее время завод уверенно «держится на плаву» и ежегодно выпускает свыше 30 тысяч грузовых автомобилей.

Грузовые автомобили и специальная техника марки «KamAZ» – обзор всего модельного ряда (с фотографиями и отзывами их владельцев). Указаны основные технические характеристики всех рассматриваемых авто (грузоподъемность и вместимость, габаритные размеры и клиренс, максимальная скорость и расход топлива, параметры двигателей и др.). А так же ориентировочные цены на новые грузовики «KamAZ» (для российского рынка).

Габариты КамАЗа (самосвал) – Габаритные размеры

Производитель грузовиков выпускает большое количество модификаций автомобилей тяжелого класса. Габариты КамАЗа отличаются, в зависимости от его модификации и технических характеристик. Грузовые автомобили КамАЗ успешно применяются в промышленной, сельскохозяйственной, коммунальной и других сферах.

Габариты КамАЗов

Шасси КамАЗ оснащаются различными платформами, такими как бетономешалка, бортовой кузов, термобудка, и т.п. Ниже представлены габаритные размеры разных модификаций грузовых автомобилей Камского автомобильного завода.

КамАЗ 6520, габаритные размеры

Грузовой автомобиль КамАЗ 6520 был создан на Камском автомобильном заводе в начале 2000 годов. Модель имеет усиленную раму, и используется для перевозки сыпучих материалов. Максимальная грузоподъемность грузовика составляет 20 000 килограмм.

Читать еще:  Что такое оцинкованный кузов

КамАЗ 6520, габариты которого были увеличены, в сравнении с предшествующими моделями, оборудован самосвальной платформой. Управление платформой осуществляется дистанционно из кабины водителя. Подъем осуществляется при помощи гидравлической системы. Габариты КамАЗа самосвала позволяют ему перевозить большой вес, оказывая минимальное давление на асфальтовое покрытие.

На автомобиле установлен металлический кузов. Передний и боковые борта жестко связаны с днищем кузова. Задний борт подвижный. Верх заднего борта установлен на шарнирах, а низ фиксируется специализированными крюками. Открытие заднего борта осуществляется автоматически при подъеме кузова. Передняя часть кузова оборудована козырьком. Он предотвращает попадание перевозимых материалов в пространство между кузовом и кабиной.

СПРАВКА: КамАЗ 6520 самосвал, в груженом состоянии, может преодолевать подъемы до 25о.

Габариты КамАЗа 6520 самосвал, следующие:

  • Длина от переднего бампера до заднего края кузова – 7800 миллиметров;
  • Высота от почвы до верхнего края козырька – 3055 мм;
  • Габариты КамАЗа самосвала по зеркалам – 2500 мм;
  • Колея передних колес – 2040 мм;
  • База – расстояние от передней оси до среднего моста – 3600 мм, от среднего моста до заднего – 1440 мм;
  • Клиренс – 190 мм;
  • Радиус поворота 9.3 метра;
  • Длина кузова – 5100 мм – верх, 4550 – низ;
  • Высота грузового отсека – 1100 мм;
  • Масса снаряженного автомобиля – 12950 килограмм;
  • Объем кузова – 12 м3.

Бортовые автомобили грузоподъемностью 10 тонн

Бортовые автомобили Камского автомобильного завода используются для перевозки объемных и нестандартной формы грузов. Борта необходимы для предотвращения перемещения груза по кузову. Благодаря своим габаритам, грузовик широко используется в строительной и промышленной сфере.

ВАЖНО: Учитывая открытую конструкцию кузова, на бортовых автомобилях следует перевозить грузы, которые не подвержены негативному влиянию окружающей среды.

Независимо от колесной формулы, бортовые автомобили марки КамАЗ имеют удлиненную раму. Это позволяет перевозить грузы различной длины. На шасси установлен кузов открытого типа, имеющий три откидных борта. Высота бортов может отличаться, в зависимости от модификации автомобиля.

Габариты бортового КамАЗа отличаются, в зависимости от типа шасси. Размеры платформ бывают следующие:

  1. Ширина платформы – 2300 миллиметров;
  2. Длина от переднего до заднего борта – от 3.63 до 5.96 метров;
  3. Высота платформы – от 0.64 до 1.78 метра;
  4. Объем кузова от 6.6 до 20 м3.

СПРАВКА: платформа может дополнительно укомплектовываться тентом. Он защищает груз от влияния атмосферных осадков и сдувания во время движения грузовика.

Автофургоны КамАЗ

На шасси грузового автомобиля КамАЗ устанавливаются металлические кузова закрытого типа. Жесткая конструкция позволяет защитить перевозимый товар от влияния атмосферных осадков.

Загрузка авто осуществляется через ворота, установленные на боковой или задней поверхности кузова. Ворота оснащены специализированными замками, предотвращающими самопроизвольное открывание фургона при движении.

ИНТЕРЕСНО: Некоторые модели оснащаются гидравлическим бортом. Это облегчает погрузку и разгрузку фургона.

Фургоны используются для перевозки продуктов питания и различных товаров. Существуют специализированные фургоны на базе КамАЗа. Они применяются в качестве передвижных мастерских технической помощи, лабораторий и т.п.

Габариты фургона отличаются, в зависимости от типа используемого шасси. Например, габаритные размеры фургона на базе КамАЗ 65117 следующие:

  • Максимальная грузоподъемность – 12250 килограмм;
  • Масса снаряженного автомобиля – 11300 кг;
  • Размер дверей – высота -2290 мм, ширина – 2492 мм;
  • Длина фургона – 7500 мм;
  • Ширина по зеркалам – 2500 мм;
  • Высота до верхнего края будки – 3530 мм.

Термические фургоны

Изотермические фургоны используются для перевозки грузов, требующих особого температурного режима. Это замороженные продукты питания, цветы и т.д. Термобудка сохраняет внутренний микроклимат при любой температуре окружающей среды.

Фургон выполняется из нескольких панелей. Внутри панели находится пенополиуретан. Это снижает теплопроводность поверхностей кузова и создает эффект термоса. Фургоны оборудованы системой принудительной вентиляции. Она осуществляется через отверстия в стенах и крыше термобудки. Двери укомплектованы уплотнителем, расположенным по периметру.

В зависимости от модификации грузового автомобиля КамАЗ, изотермические фургоны имеют разные габариты. Выше представлен фургон на базе КамАЗ 65115. Его габаритные размеры:

  1. Колесная формула грузовика – 6х4;
  2. Длина от переднего бампера до заднего края будки – 6200 мм;
  3. Внутренний объем – 38 м3;
  4. Максимальная грузоподъемность – 14 тонн;
  5. Ширина – 2500 мм;
  6. Шины – 10.00 R20.

Десятитонники с увеличенным объемом

При необходимости переправить крупногабаритные легкие грузы используются грузовые автомобили с увеличенным объемом кузова. Борта оборудованы каркасом, на которые установлен тент. Он защищает содержимое кузова от влияния атмосферных осадков.

Задняя часть платформы оснащена воротами, через которые производится погрузка и разгрузка автомобиля. Увеличенная высота платформы позволяет загружать багаж большого объема.

Габаритные размеры платформ с увеличенным объемом следующие:

  • Внутренний объем кузова – от 40до 60 м3;
  • Длина платформы – от 6.5 до 8 метров;
  • Ширина – от 2.43 до 2.45 метра;
  • Максимальная грузоподъемность – 10 000 килограмм;
  • Высота до верхнего края платформы – от 2.5 до 3 метров.

Колесная формула и дорожный просвет зависят от типа шасси. Так же можете прочитать про Как прокачать ГУР на КамАЗ.

ВНИМАНИЕ: При необходимости перевозки нестандартного или очень крупного груза используется автопоезд. Он состоит из седельного тягача КамАЗ и полуприцепа. Объем полуприцепа может достигать 122м2.

Рефрижераторы

Для доставки грузов, требующих особого температурного режима, применяются рефрижераторы. Они оснащены холодильным оборудованием. Это позволяет поддерживать низкую температуру внутри фургона во время движения автомобиля. В рефрижераторах доставляют скоропортящиеся продукты питания.

Низкая теплопроводность кузова и холодильное оборудование позволяют поддерживать температуру внутри фургона, с точностью до 1 градуса. Рефрижераторы имеют различные габаритные размеры, зависящие от типа шасси.

Установка на базе КамАЗ 65207 имеет следующие габариты:

  • Внутренняя длина – 7630 мм;
  • Объем рефрижератора – 40м3;
  • Ширина межу внутренними сторонами боковых стен – 2470 мм;
  • Высота внутри фургона – 2290 мм;

Машина оснащается гидравлическим бортом грузоподъемностью 1500 килограмм. Это облегчает процесс погрузки и разгрузки.

Бетономешалка КамАЗ

Бетон перевозят в специализированных автомобилях. Чтобы исключить застывание бетона во время следования автомобиля, его необходимо постоянно перемешивать. На базе КамАЗ выполнены различные бетоновозы.

Миксеры КамАЗ имеют разные габаритные размеры:

  • Длина от переднего бампера до задней крайней части миксера – от 7500 до 9450 миллиметров;
  • Ширина – от 2450 до 2500 мм;
  • Высота – от 3400 до 4200 мм;
  • Внутренний объем – от 4 до 10 м3.

Большое разнообразие моделей бетономешалок на базе КамАЗ позволяет подобрать автомобиль для выполнения поставленной задачи.

Из вышеперечисленного следует, что на базе грузовых автомобилей КамАЗ выпускается большое количество моделей специализированной техники. Каждая модификация предназначена для выполнения определенных задач, и имеет свои габаритные размеры.

Габаритные размеры КамАЗа самосвала

Спецтехника ОАО «КАМАЗ» — это крупнейший производитель грузовых автомобилей в России. Данная компания производит различные габариты КамАЗа самосвала, она заняла 13-е место в мире среди других фирм, которые занимаются изготовлением тяжелых грузовиков. Это отличное устройство, которое обслуживает сельскохозяйственную область, строительство, а также коммунальные службы. Камский автомобильный завод изготавливает грузовики, которые саморазгружаются. Они могут транспортировать грузы от 7000 до 25500 кг.

Их спецтехнику можно классифицировать на четыре группы:

  • двухосная — 4х2;
  • трехосная — 6х4;
  • трехосная полноприводная — 6х6;
  • четырехосная — 8х4.

Все устройства оборудуются при помощи дизельных двигателей, рестайлинговой кабиной, которая отличается повышенным комфортом. Передняя торпеда имеет новую форму, она изготавливается из травмобезопасного пластика. В сторону водителя повернута панель с кнопками, а также с переключателями управления. Есть блок управления автономным отопителем, расположенный под потолком техники.

Техника может использоваться в качестве карьерных самосвалов и погрузчиков леса.

Габаритные размеры КамАЗов

Давайте рассмотрим каждые модели отдельно.

Габаритные размеры КамАЗа самосвала двухосного 43255

Технические характеристики Значение
Грузоподъемность, тонн 7
Объем платформы кузова, м 3 6-6,5
Топливный бак, л 210
Длина, мм 6090
Ширина, мм 2500
Высота, мм 2920

Данная спецтехника может использоваться коммунальными службами, ЖЭКХ, а также небольшими строительными фирмам. Важно заметить, что данные устройства плохо транспортируются по гравию, песку и бездорожью.

Габаритные размеры КамАЗа 55111

Технические характеристики Значение
Грузоподъемность, тонн 10
Длина, мм 6680
Ширина, мм 2500
Высота, мм 2740

Габаритные размеры КамАЗа 6522

Трехосный полноприводный КамАЗ самосвал 6522 используется, если дорожные условия крайне тяжелые.

Технические характеристики Значение
Грузоподъемность, тонн 13,4
Объем платформы кузова, м 3 12
База 3600+1440 мм
Длина, мм 7800
Ширина, мм 2500
Высота, мм 3280

Габаритные размеры КамАЗа 65111

Полноприводной КамАЗ самосвал 65111 — техника с повышенной проходимостью.

Технические характеристики Значение
Грузоподъемность, тонн 14
Объем платформы кузова, м 3 8,2
База 3340+1420 мм
Длина, мм 6690
Ширина, мм 2500
Высота, мм 2955

Габаритные размеры КамАЗа 6540

Четырехосный КамАЗ самосвал 6540 это большегрузная техника, характеристики которого приведены в таблице.

Технические характеристики Значение
Грузоподъемность, тонн 18,5
База 1800+2080+1320 мм
Длина, мм 7640
Ширина, мм 2500
Высота, мм 3020

Рекомендации по подбору устройства

Перед покупкой устройства необходимо обязательно знать цель, то есть для чего вы его покупаете, для каких работ вы хотите его использовать. Будьте внимательны: обычный дорожный самосвал и, например, карьерный, который имеет повышенную проходимость, — это две разные техники, которые обладают различными техническими характеристиками, могут выполнять разные работы, изготавливаются для разных целей.

Первый и главный критерий при выборе модели — это технические показатели конструкции.

Среди них нужно обращать внимание на мощность, объем кузова, размеры кузова, грузоподъемность, удобство в управлении и эксплуатации, тип кабины.

Второй критерий — это надежность, а также простота эксплуатации. Вы должны выбирать такую спецтехнику, которую не нужно будет уже через полгода ремонтировать и вкладывать немалые средства в сервис.

Третий критерий — это цена. Безусловно, вы не хотите переплачивать за устройство только из-за известности его бренда.

Обратите внимание: комфорт в кабине водителя — это также один из самых важных факторов, есть отдельные модели, оснащенные кондиционерами. Безусловно, это комфортно для водителей автомобилей.

Также стоит учитывать наличие подогрева платформы, эргономичность сидения, радиус поворота и маневренность, обогрев зеркала и кузова, устойчивость машины.

Читать еще:  Оцинкован ли кузов лада гранта лифтбек

Все самосвалы Камского автомобильного завода имеют свои достоинства и недостатки, но все равно можно подобрать подходящую модель под реализацию каждого вида строительных работ. Можно найти отличный вариант, который будет сочетать в себе золотую середину качества и стоимости.

Давайте рассмотрим преимущества и недостатки одной модели самосвала — 65115.

Это отличный вариант, который можно использовать при выполнении монотонных работ в городе и на строительных площадках. Отличается экономичностью, надежностью. Может использоваться при любой погоде, включая низкие температуры. Имеет высокую проходимость. Ему характерна простота обслуживания, двигатель, если нормально использовать, нужно ремонтировать крайне редко. То есть, делаем вывод, что данная модель — это отличная коммунальная техника, а именно мусоровоз. Что касается недостатков, то это высокий расход бензина и капризный двигатель, который совершенно не переносит перегревов. Важно заметить, что при покупке данной модели, вам может попасться конструкция с бракованным топливным насосом и турбиной. Спецтехника сложно преодолевает длинные расстояния.

Заключение

Камский автомобильный завод занимается изготовлением самосвалов, которые имеют малую и среднюю грузоподъемность, то есть от 7 тонн, а также моделей с высокой грузоподъемностью — до 25,5 тонн. Во многих автомобилях используется полный привод. Сотрудники завода заботятся о том, чтобы водителях в самосвалах было максимально комфортно, тепло, поэтому новые машины отличаются эргономичностью, удобством панели управления, высокой комфортабельностью, включая наличие кондиционера и обогрева. Особое внимание стоит уделять размерам спецтехники, так как именно от них зависит тип и объемы работ, которые может выполнять данная техника.

Кузов КАМАЗ: основа грузового транспорта

Главное назначение грузового автомобиля — перевозка грузов, и эту задачу можно решать разными способами. Один из способов — использование грузовых платформ (кузовов). О том, какими бывают грузовые платформы автомобилей КАМАЗ, как они устроены и работают, а также об их обслуживании читайте в статье.

Классификация и типы кузовов (платформ) КАМАЗ

Главный рабочий «орган» самосвала или бортового грузового автомобиля — его грузовая платформа, в которой осуществляется перевозка грузов. Существует несколько основных типов платформ, которые отличаются типом транспортируемых грузов и функционалом. Если говорить об автомобилях КАМАЗ, то здесь можно выделить два основных типа платформ (кузовов):

• Неподъемные бортовые платформы;
• Самосвальные платформы.

Обычные бортовые платформы жестко устанавливаются на раму автомобиля, обычно имеют невысокие откидные борта, на них может устанавливаться тент. Такие платформы предназначены для перевозки несыпучих грузов и строительных материалов, техники, продуктов питания, и т.д. Такими платформами оснащаются автомобили КАМАЗ-4310, 5320, 53212, 5325, 65117 и другие.

Бортовые платформы обычно имеют три откидных борта (задний и два боковых, причем боковые борта могут иметь одну или две откидные секции), могут иметь различную длину, обязательно оснащаются крепления тента и крепления под надстройку бортов. Ширина бортовых платформ достаточна для транспортировки разнообразных грузов, в том числе сельскохозяйственной техники, строительной техники, торгового оборудования, автомобилей и т.д.

Самосвальные платформы монтируются на раму автомобиля шарнирно (и с помощью подрамника) и оснащаются механизмом подъема. Такие платформы предназначены для перевозки сыпучих грузов — строительных материалов, строительного мусора, асфальта и т.д. Самосвалы сегодня являются одной из наибольших групп автомобилей, выпускаемых Камским автозаводом, к ним относятся модели КАМАЗ-5511, 55111, 65111, 6520, 6522, 6540 и другие.

В настоящее время можно выделить два типа самосвальных платформ:

• Платформы ковшового типа;
• Платформы прямоугольного сечения обычные;
• Платформы прямоугольного сечения усиленные.

Платформы ковшового типа — это «классическое» решение, они имеют характерную форму ковша со скошенными передним и задним бортами. В передней части платформы обычно имеется козырек, предотвращающий попадание груза в зазор между кабиной и платформой, а заодно защищающий кабину от повреждений. Такие платформы имеют только заднюю разгрузку, она осуществляется через откидной задний борт, который открывается автоматически при опрокидывании платформы.

Платформы прямоугольного сечения обычно имеют большую длину, чем ковшовые платформы, они могут иметь заднюю и боковую разгрузку. Борта такой платформы могут быть как высокими, так и низкими, это зависит от назначения и грузоподъемности кузова. Прямоугольные самосвальные платформы ставятся как на шасси, так и на прицепы. При установке на шасси платформа оснащается защитным козырьком со стороны кабины.

Отличие усиленных и простых бортовых платформ прямоугольного сечения заключается в их конструкции. Фактически, усиленные платформы — это кузов ковшового типа, которому придана иная геометрия (прямые передний и задний борта). Простые платформы — это обычные бортовые платформы с откидными бортами, модернизированные для использования на самосвалах. Зачастую обычные платформы имеют увеличенные по высоте борта, что позволяет перевозить объемные грузы небольшой массы.

Все грузовые платформы КАМАЗ можно разделить на несколько модельных рядов, называемых по модели автомобиля или прицепа. Наибольшее распространение получили модельные ряды 45141 — 45148, 55102, 5511, 55111/65111, 65115, 65117, 6520, 65201/65222, 8560 (прицеп) и другие. Многообразие платформ сегодня очень широко, рассматривать их все здесь не будем.

Основная масса кузовов для автомобилей КАМАЗ производится в Набережных Челнах — на заводах НефАЗ, КАМАЗ и на частных предприятиях. Также на рынке присутствуют и кузова иных региональных производителей, однако все они соответствуют спецификациям и стандартам КАМАЗ. Установка на шасси или прицеп несертифицированного кузова может иметь негативные последствия.

Характеристики кузовов КАМАЗ

Грузовые платформы автомобилей КАМАЗ характеризуются тремя основными параметрами:

• Объем;
• Габариты (внешние и внутренние);
• Собственная масса кузова.

При этом грузоподъемность является характеристикой шасси, на которое устанавливается платформа, поэтому данный параметр здесь не фигурирует.

Объем кузова характеризует возможность по его загрузке и количеству перевозимого груза. Сегодня на КАМАЗы устанавливаются платформы объемом от 6,6 до 20 кубометров. Наименьший объем имеют обычные и самосвальные бортовые платформы. Наиболее распространенные самосвальные платформы для КАМАЗ-5511/6511 имеют объем в пределах 7,6-8,5 кубометров, платформы современных самосвалов 55111/65111 имеют увеличенные кузова объемом 10-16 кубометров, а самые большие самосвальные платформы объемом до 20 кубометров ставятся на самосвалы КАМАЗ-6520 и четырехосные самосвалы моделей 65201 и 6540.

Габариты кузова зависят от модели шасси, на которое он устанавливается. Наибольшее значение имеют внутренние габариты, которые указывают на вместительность платформы и возможность загрузки в нее крупногабаритных грузов. Сегодня наиболее часто встречаются следующие габариты:

• Ширина — 2300 мм (также встречаются 2288 мм и 2315 мм);
• Длина — от 3630 до 5960 мм;
• Высота — от 642 до 1775 мм.

Обычные бортовые платформы могут иметь высоту 642 (стандартные борта) и 1265 (надставные борта) мм, а большая высота некоторых самосвальных платформ обусловлена не столько высотой бортов, сколько повышенным уровнем установки защитного козырька. Наиболее распространенные ковшовые самосвальные платформы имеют внутренние габариты 3630×2300×985 мм, однако в последнее время все больше КАМАЗов комплектуются увеличенными платформами.

Собственная масса платформы важна для определения грузоподъемности подъемного механизма, который должен быть установлен на самосвал. Масса кузовов лежит в пределах от 1570 кг (легкая самосвальная платформа) и 1690 кг (легкая бортовая платформа) до 3355 кг (большая самосвальная платформа). В среднем самосвальные платформы имеют массу 1800-2000 кг.

Конструктивные особенности платформ КАМАЗ

Самосвальные и бортовые платформы имеют принципиально одинаковое устройство. Основу кузова составляет днище (оно образовано поперечными балками и наваренными стальными листами), на которое устанавливаются боковые, передний и задний борта. В самосвальных ковшовых платформах все борта, за исключением заднего, приварены к днищу и друг к другу, в бортовых платформах все борта, за исключением переднего, установлены шарнирно и удерживаются в поднятом состоянии с помощью запоров (сами запоры смонтированы на угловых и промежуточных стойках).

На бортах обязательно предусмотрены ребра жесткости. В самосвальных платформах они выполнены в виде раскосов — приваренных к бортам швеллеров или труб квадратного сечения. В бортовых платформах борта гофрированы и приварены к трубным каркасам. На бортах же приварены петли и скобы для натягивания тента, установки стоек или дуг. В нижней части платформы по бортам устанавливаются резиновые амортизаторы, также к днищу привариваются различные кронштейны, устанавливается стабилизатор, страховочный трос и другое оборудование. Гидроцилиндр обычно ставится под козырек, однако в бортовых самосвальных платформах цилиндр монтируется под центром тяжести платформы.

Самосвальные платформы обычно имеют увеличенный по высоте передний борт, к которому приварен защитный козырек, а задний борт свободно устанавливается на ось и может открываться при подъеме кузова. Также на заднем борту предусмотрен запорный механизм. Для предотвращения рассыпания груза во время транспортировки задний борт ковшовых платформ установлен под углом около 15° (а задняя оконечность днища немного приподнята), для сохранения объема передний борт платформы также ставится под углом. В кузовах прямоугольного сечения все борта перпендикулярны днищу.

Платформы могут иметь различное оборудование и дополнительные функции. Наиболее часто в самосвальных платформах предусматривается подогрев с помощью выхлопных газов, что позволяет работать с различными типами грузов в любое время года. Также возможна установка дистанционно открываемого заднего борта (на гидравлике) и других механизмов.

Особенности эксплуатации и обслуживания кузовов КАМАЗ

Одна из основ грамотной эксплуатации грузовой платформы — ее правильная загрузка, избегание перегрузов, соблюдение требований при подъеме и опускании, а также регулярное обслуживание платформы и связанных с ней систем. В частности, следует ежедневно проверять запорные механизмы, амортизаторы и другие детали, регулярно проверяется и обслуживается гидросистема механизма подъема. Наконец, необходимо следить за общим состоянием платформы и при необходимости устранять обнаруженные дефекты.

При правильной эксплуатации и обслуживании грузовая платформа (кузов) КАМАЗ будет служить долго и надежно, всегда обеспечивая высокую производительность и качество любых работ.

Ссылка на основную публикацию
Adblock
detector
