Лада 2114 › Бортжурнал › Давление топлива. РДТ.Модуль бензонасоса

Всю неделю сидел за компом, пересмотрел и перечитал много информации по своей теме с этими, блин, оборотами.
Много пишут, снимаю, что обороты могут плавать из-за низкого давления в топливной системе. Решил проверит.
Манометра у меня нет, но есть компрессор для подкачки колес)

На нижней части с обратной стороны есть удобный клапан, которым можно аккуратно стравить давление после замера, что бы не уделать все бензином.
Мой замер показал ровно 3 кг.
Думал-думал, в чем причина низкого давления: насос или регулятор давления топлива(РДТ)?
Че придумал. Собрал обратно компрессор, подключил к рампе и стал накачивать воздух. Стрелка поднялось до 3х очков и держится, но РДТ должен сбрасывать на 3,6-4 бар (360-400 кПа). Решил сделать контрольный замер, подключив насос к модулю бензонасоса, а то вдруг давление где-то теряется в трубках. Но к сожалению результат не изменился.
Поехал в сервис на диагностику, где мне сказали, что где-то подсасывает воздух, замерили давление в рампе-все те же 3 очка, говорят это норма. Спорить не стал и поехал за новым регулятором и топливным фильтром.

С продавцом в магазине долго разбирались, какой РДТ должен у меня стоять. Свой снять и принести как образец не было возможности.
В наличие был только на 3,8 бара(380 кПа).

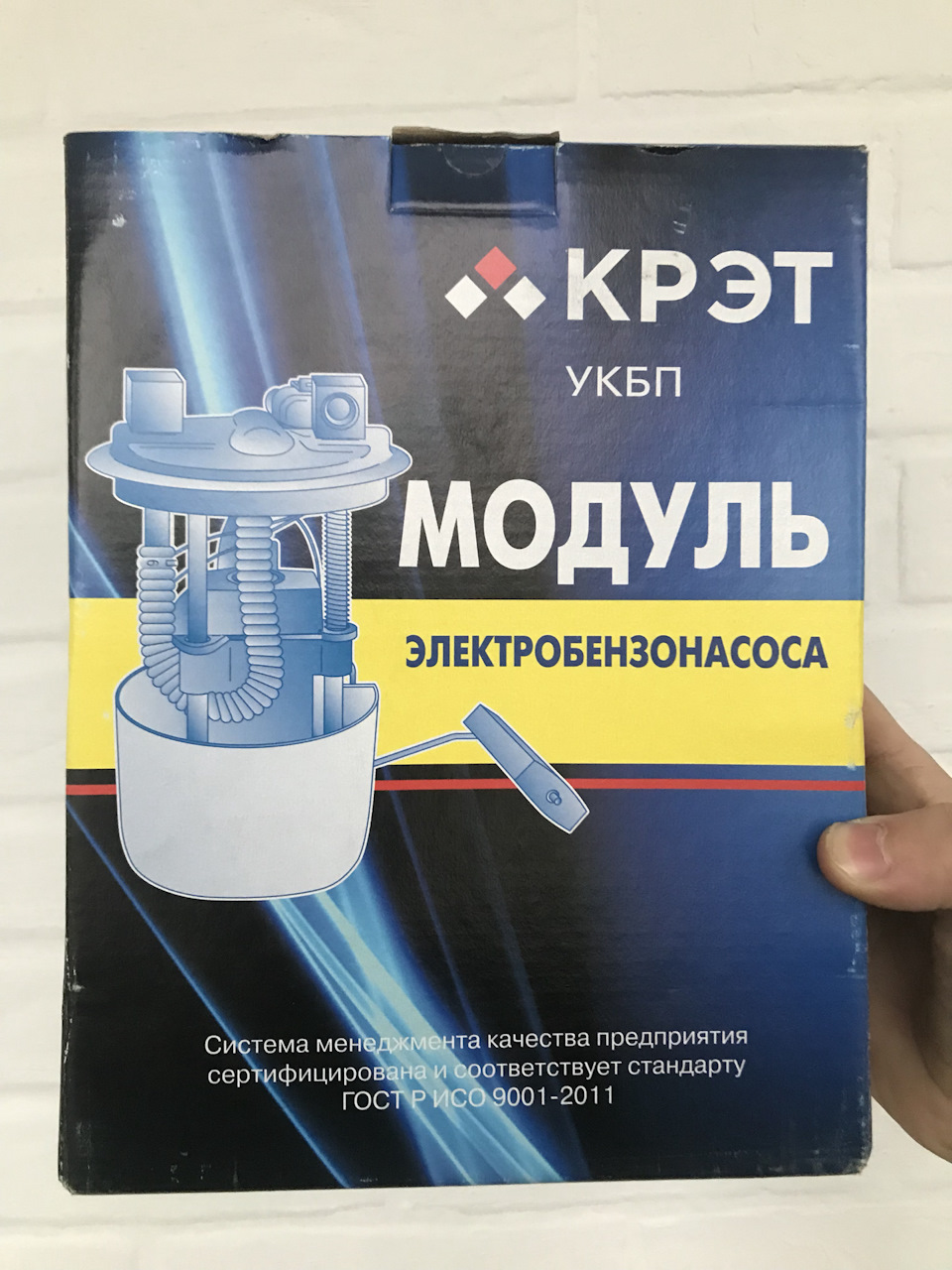

Взял его и на месте установил. Обороты так и плавают. Уже отчаявшись взял новый модуль бензонасоса в сборе.

Но и это не помогло! Замеряю давление с новым модулем, а там все те же 3 бара. Возможно, стоит проверить, какой РДТ и на сколько кПа стоит в новом модуле и проверить сколько он держит по факту, но это уже в следующей записи, на сегодня я уже запарился с этой четыркой.
P.S.
Может, кто-нибудь ставил на четырку 1,6 8v, РДТ ГАЗовский на 400 кПа?

Пробег: 107 000 км

Лада 2114 2010, двигатель бензиновый 1.6 л., 82 л. с., передний привод, механическая коробка передач — запчасти

Машины в продаже

Лада 2114 Самара, 2004

Лада 2114 Самара, 2013

Лада 2114 Самара, 2008

Лада 2114 Самара, 2007

Смотрите также

Комментарии 15

У меня обороты плавают с самой покупки авто. Редко когда бывает что двигатель работает идеально ровно и без перебоев (это прям чюдо какое то) и то это продолжается не боле 1-2 мин. А так всегда лёгкие подёргивания, и тахометр слегка плавает с 840-880 об/мин.
Уже на протяжение 216 тыс км… Пробовал искать подсос воздуха, все шланги (особенно малая вентиляция катрера, и от абсорбера. Чаще всего у всех не плотно держит, шланг легко прокручивается.) посажены на герметик.Уплотнительные резинки на соединении коллектора тоже заменены при разборе двигателя.
ДУМАЮ ЧТО ПРОБЛЕМА КРОЕТСЯ В НЕ КАЧЕСТВЕННО ПРОПИСАНОЙ ПРОГРАММЕ НА ЭБУ, ХОТЬ ОНА И ЗАВОДКАЯ (ХОТЬ И ПРОШИТА). У товарища была тоже 2114 но 1.5 8V вот кому я завидовал по холостому ходу. Ну просто идеально ровно работала, ни каких подергиваний. Тахомерт стоял как в копанный 860 обр/мин. Хотя авто было гораздо старше моего.
Это моё мнение а там х.з…

У меня была восьмерка переделана на индектор и ваз 2111, на них такой проблемы не было, чтоб при небольшом нажатии на педал, плавали обороты. С холостыми были проблемы, но все решалось устроеением подсоса воздуха или заменой датчика, а здесь я хз, что еще может быть.

У меня обороты плавают с самой покупки авто. Редко когда бывает что двигатель работает идеально ровно и без перебоев (это прям чюдо какое то) и то это продолжается не боле 1-2 мин. А так всегда лёгкие подёргивания, и тахометр слегка плавает с 840-880 об/мин.
Уже на протяжение 216 тыс км… Пробовал искать подсос воздуха, все шланги (особенно малая вентиляция катрера, и от абсорбера. Чаще всего у всех не плотно держит, шланг легко прокручивается.) посажены на герметик.Уплотнительные резинки на соединении коллектора тоже заменены при разборе двигателя.
ДУМАЮ ЧТО ПРОБЛЕМА КРОЕТСЯ В НЕ КАЧЕСТВЕННО ПРОПИСАНОЙ ПРОГРАММЕ НА ЭБУ, ХОТЬ ОНА И ЗАВОДКАЯ (ХОТЬ И ПРОШИТА). У товарища была тоже 2114 но 1.5 8V вот кому я завидовал по холостому ходу. Ну просто идеально ровно работала, ни каких подергиваний. Тахомерт стоял как в копанный 860 обр/мин. Хотя авто было гораздо старше моего.
Это моё мнение а там х.з…

Еще знаю, что были касячные прошивки, надо смотреть версию

На инжекторных Волгах РДТ такие же, как у нас, только на большее давление — по-моему, 4 бара.Хотя 3 бара для наших машин это нормально, нижняя планка 2,8, верхняя 3,6.Обороты у тебя плавают не из-за этого.

2.6-3 это на моторах 1.5, где рдт стоит под капотом
А 3.6-3.8 должно быть на моторах 1.6, где рдт стоит в баке, в модуле

Сорри, точно, на 1,6 безобраточная система же.

На инжекторных Волгах РДТ такие же, как у нас, только на большее давление — по-моему, 4 бара.Хотя 3 бара для наших машин это нормально, нижняя планка 2,8, верхняя 3,6.Обороты у тебя плавают не из-за этого.

У меня плавали, снял вакуумное управление с рдт, все збс. Мотор работе. Как калаш теперь.показания были 1 в 1 как у тебя. Плавали не постоянно, зависимости не заметил вообще от чего то. Говорю по факту чем решилось. Но до этого: новые свечи, провода, фильтра (вообще все возможные) плановый ремонт ГБЦ с притиркой клапанов . Решилось только снятием трубки с ресивера. Надеюсь поможет и тебе😀

А проблемы с запуском были?

Да впринципи и сейчас осталась проблема с запуском, но это скорее всего из за кастомной прошивки. Заводится, работает секунд 5 и глохнет как будто бензонасос выключился (работает ровно и стабильно), с брелка второй раз уже проблематичнее завести. Потом как заводится работает как часы. После 15ти градусов предпочтительнее так сказать заводится с ключа. Причем когда глохнет с первой заводки, отчётливо слышно как бензонасос начинает качать топливо

У меня какая-то херь с запуском. После длительного простоя.Чаще хорошо заводится, но бывает глохнет.И слышна неровная работа.Если заглохла, то со 2 рмза заводится.Броники, свечи, рег клапанов, чистка форсунок, замена клапана адсорбера.Это сделал.Помогла только рег клапанов.Стала один раз глохнуть.А раньше могла раза 3 заглохнуть.Пока плюнул.Заводится и хер с ней.

Тоже была подобная проблема, но очень редко. После фрезирования плоскости блока и головки порблема ушла. За год ещё не разу не глохла.

Да впринципи и сейчас осталась проблема с запуском, но это скорее всего из за кастомной прошивки. Заводится, работает секунд 5 и глохнет как будто бензонасос выключился (работает ровно и стабильно), с брелка второй раз уже проблематичнее завести. Потом как заводится работает как часы. После 15ти градусов предпочтительнее так сказать заводится с ключа. Причем когда глохнет с первой заводки, отчётливо слышно как бензонасос начинает качать топливо

У тебя как будто прошивка от эбу другого производителя. Вот здесь об этом пишется:www.drive2.ru/c/933584/

У меня январь 5.1

У меня плавали, снял вакуумное управление с рдт, все збс. Мотор работе. Как калаш теперь.показания были 1 в 1 как у тебя. Плавали не постоянно, зависимости не заметил вообще от чего то. Говорю по факту чем решилось. Но до этого: новые свечи, провода, фильтра (вообще все возможные) плановый ремонт ГБЦ с притиркой клапанов . Решилось только снятием трубки с ресивера. Надеюсь поможет и тебе😀

Предновогодняя суета пройдет, и я добью эту тему, обязательно!

Регуляторы давления топлива ВАЗ 2113-2115

Автотехники сервисных центров и доморощенный автолюбители знакомы с бесчисленным множеством элементов измерений транспортных средств, благодаря изобретённой и внедрённой французскими инженерами системы измерения в 1790 году под названием метрическая система.

Создание и ремонт авто предполагают мастерское владение всеми методиками проведения измерений. Необходимо понимать и различать такие понятия, как объём, длина, время, интервал и многое другое. В авто допуски измеряются в тысячных долях, сегодня во многих случаях это не достаточно и нужно измерять в десятки тысячных долей для оптимальной и эффективной работы всех узлов и механизмов.

Читать еще:  Шкив коленвала ваз 2107 инжектор цена

Инструменты, которые наиболее необходимы сегодня в измерении любых элементов:

  • качественный набор микрометров;
  • набор манометров;
  • пружинные тестеры;
  • тестеры шероховатости поверхности;
  • вакуум тестеры;
  • и это только начало.

Саму топливную систему авто можно разделить на три основных элемента: питание, давление и возврат. Насос высокого давления — начальная точка работы системы. Насосы могут отличаться по конструкции, основной принцип тот же. Далее следуют топливопроводы от бака топлива и фильтр. Топливо поддерживается в системе под давлением с помощью насоса. Топливопровод подключается к топливной рампе с отходящими от неё стальными линиями высокого давления для питания отдельных форсунок.

Наличие регулятора давления топлива помогает снизить температуру топлива, уменьшает нагрузку на насос, уменьшает паразитную нагрузку на двигатель, снижая выбросы.

В случае повышенного давления в общей магистрали возможны два варианта решения вопроса. Один известен как механический ограничитель давления, помещаемый в конце общей топливной магистрали и состоящий из подпружиненного плунжера. При достижении избыточного давления в рампе, клапан открывается и топливо сбрасывается обратно в бак. Другая версия управляется электронным способом – блоком управления (ЭБУ). Датчик давления топлива на рампе информирует блок управления о давлении внутри системы. ЭБУ регулирует требуемую величину давления для достижения максимальной отдачи силового агрегата. Из-за более быстрого времени отклика регулятор способен более оперативно сбросить избыточное давление в магистрали. Средство регулирования давления устанавливается на рампе, питающей инжекторы. На системах без возврата топлива в бак, регулятор является частью узла топливного насоса внутри топливного бака, уменьшая давление топлива при малой нагрузке мотора и увеличивая при наборе скорости.

Основная задача регулятора давления топлива на ВАЗ – поддержание равномерного и постоянного давления примерно от 0,7 бар до 5,5 бар. Низкое давление топлива приведет к ухудшению эксплуатационных характеристик силового агрегата, возможных пропусков зажигания и усложнённому запуску двигателя. Низкое давление топлива может быть вызвано слабым топливным насосом (износ), ограничением в топливной магистрали (перегиб, замятие трубопровода), засорением топливного фильтра, либо негерметичным средством регулирования давления, которое должно быть в пределах установленных спецификаций для авто. Проверку можно осуществить с помощью манометра, подключенного к клапану на топливной рампе или к топливной линии.

Примечание: Силовые агрегаты очень чувствительны к давлению впрыскиваемого горючего. В случае выявления давления в рампе даже несколько бар меньше, чем в спецификации, возможны негативные последствия с запуском и бесперебойной работой. Каждый силовой агрегат отличается устройством и производительностью, поэтому всегда обращайте внимание на спецификацию давления при выявлении топливных проблем.

При увеличенном давлении топлива, силовой агрегат работает на богатой смеси, что приводит к увеличению расхода горючего и выбросу окиси углерода (СО). Силовой агрегат, работающий на богатом топливе, испытывает проблемы с ровным холостым ходом, помпаж.

При малом давлении топлива силовой агрегат может не запуститься и плохо работать. Низкое давление топлива обедняет смесь, вызывая пропуски, не ровный холостой ход плохое ускорение.

Проверку давления топлива начинают с прикрепления манометра к системе. Для полноценного проведения анализа и оценки состояния регулятора осуществляют целый ряд различных проверок в статическом состоянии холостого хода, при выключенном двигателе, на наличие остаточного давления, максимальное до точки сброса и объёма подаваемого горючего. Регулятор проверяют на падение давления для проверки пропуска форсунок. Установив манометр для испытания на рампе можно проверить давление при работающем двигателе.

Внимание: Перед подключением манометра следует осуществить сброс давления в системе подачи топлива.

При выключенном двигателе, но с ключом и топливным насосом под напряжением, давление должно устойчиво удерживаться при фиксированном значении. При показаниях давления ниже нормы причиной может быть слабый насос, засор в магистрали, фильтра, низкое напряжение на насосе.

Настоящая работа регулятора давления топлива заключается в работе с турбированными агрегатами и надлежащего размера форсунками. Система регулирования вполне оправдывает своё применение с агрегатами до 500 л.с. Большинству легковых авто регуляторы не требуются и это пустая затея с выбросом времени и средств для спокойных малолитражек. Но при наличии мощного мотора гоночного исполнения с использованием метанола требующего высокой скорости потока топлива регулятор обязан присутствовать.

Регулятор давления топлива ВАЗ, Лада с объемом двигателя 1.5 литра, старого образца

Уважаемые покупатели, во избежание ошибок при отправке регулятора давления топлива ВАЗ, Лада с объемом двигателя 1,5 литра, старого образца, в строке “Комментарий” указывайте объём двигателя, модель вашего автомобиля, год выпуска.

Любая поломка — это не конец света, а вполне решаемая проблема. Для работы инжекторного двигателя в топливной системе необходимо поддерживать определенное давление. Эту задачу выполняет регулятор давления РДТ 300. Неисправное устройство не даст двигателю нормально работать и подлежит замене.

На автомобилях ВАЗ, LADA регулятор давления топлива РДТ 300 обеспечивает функционирование системы впрыска топлива в нормальном режиме. С его помощью в топливной рампе поддерживается оптимальное значение давления, необходимое для того, чтобы бензин находился в состоянии тумана. За счет давления, которое выше атмосферного, происходит впрыск топливовоздушной смеси в камеры сгорания. Если выходит из строя регулятор, то вся система впрыска работает неправильно и возможны серьезные проблемы в функционировании двигателя.

Регулятор давления топлива (РДТ 300) поддерживает давления бензина в топливной системе на постоянном определенном уровне, вне зависимости от работы двигателя. Он установлен в рампе форсунок и представляет собой мембранный клапан, подсоединенный к каналу подачи топлива на форсунки , сливной магистрали и воздушной трубке, подведенной от впускного коллектора.

На клапан РДТ 300 воздействует давление топлива, с одной стороны, а с другой – давление воздуха в трубке и усилие пружины, настроенной на определенные рабочие параметры в системе. При работе двигателя исправный РДТ поддерживает в системе следующие показатели: 2,9–3,3 кгс/см2 (284–325 кПа).

Среди наиболее частых поломок прибора можно выделить следующие:

– Не держит клапан – топливо начинает свободно циркулировать по топливной системе, давление в которой из-за этого снижается. В результате двигателю не хватает топлива при повышении оборотов, а его мощность падает; давление в системе после остановки двигателя не должно меняться, но так как клапан не способен его удерживать, при запуске мотора для создания нужного давления приходится долго работать стартером.

– Полностью нерабочий клапан – топливо не сбрасывается в бак, и из-за этого давление в системе увеличивается. В результате количество топлива, подающегося в камеры сгорания через форсунки, возрастает – налицо перерасход и неполное сгорание бензина.

Признаками неисправности РДТ является следующая работа двигателя:

– глохнет на холостых оборотах;

– не может развить полную мощность;

– коленчатый вал вращается на холостых оборотах с пониженной или повышенной частотой;

– провалы и рывки во время движения машины;

– затрудненный запуск – не всегда;

– в отработавших газах содержание CO и CH значительно превышает допустимые нормы;

Чтобы проверить работу РДТ 300 , потребуется ключ на 24, шестигранник на 5 и манометр (например, шинный):

– Отворачиваете пробку штуцера контроля давления на торцевой поверхности рампы форсунок;

– Используя металлический колпачок вентиля колесных шин, выкручиваете из штуцера золотник.

– Подсоединяете к штуцеру манометр через шланг, концы которого крепите хомутами, и запускаем двигатель.

Проверяете давление – отсоединяете от РДТ 300 вакуумный шланг.

Показания манометра должны возрасти на 0,2–0,7 кгс/см2 (20–70 кПа). В противном случае РДТ подлежит замене.

Замена регулятора РДТ 300:

– сбрасываете давление в топливопроводе;

– откручиваете гайку крепления к РДТ 300 трубки обратки топлива;

– отворачиваете 2 болта крепления РДТ к рампе форсунок;

– аккуратно извлекаете штуцер РДТ из отверстия рампы;

– отсоединив от РДТ топливную трубку, снимаете его;

– ставите новый РДТ 300 в обратном порядке, смочив перед этим резиновые уплотнительные манжеты бензином (неэластичные и порванные кольца меняете).

Другие артикулы товара и его аналогов в каталогах: 21120116001000, 211201160010-01, РДТ 300.

ВАЗ 2104-05-07, ВАЗ 2108-09-099, ВАЗ 2110-11-12, ВАЗ 2113-14-15 инжекторные.

Читать еще:  Схема топливной системы ваз 2114 инжектор

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить регулятор давления топлива с объемом двигателя 1.5 литра, старого образца у автомобиля ВАЗ, LADA их модификации?

Как выявить неполадку регулятора холостого хода (РХХ) на автомобиле ВАЗ, Лада их модификации?

Как самостоятельно заменить регулятора холостого хода (РХХ) у автомобиля ВАЗ, LADA их модификации?

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Регулятор давления топлива ВАЗ 2114

Регулятор давления топлива ваз 2114

Неисправность регулятора давления топлива ваз 2114

Обязательно обращайте внимание на работу вашего автомобиля, т.к. если в системе что-то неисправно машина вам даст знать, дело останется за малым, выявить причину неисправности.

В случае если регулятор напора топлива ВАЗ неисправен, соответственно определяем неполадки по следующим признакам:

  • Увеличение расхода топлива.
  • Мотор, работая на холостых оборотах, неожиданно останавливается.
  • При движении обеспечивается низкая мощность.
  • Плохо заводиться мотор.

Клапан регулятора вышел из строя , в результате излишки горючего не выливаются обратно в бак, а уровень напора топлива в системе повышается выше положенного 2,5кг/см 2, это отражается на величине топлива проникающего в камеру сгорания через форсунки. И в результате бензин сгорает не весь.

Клапан не выдерживает , при этом горючее беспрепятственно движется по всей системе, и в итоге уменьшает напор, соответственно при увеличении оборотов горючего просто не хватит. Мощность мотора падает, во время остановки двигателя давление должно сохраняться, но учитывая тот факт, что клапан не может его сдержать, перед тем как завести мотор приходиться длительное время крутить стартером, создавая более-менее необходимый напор для мотора.

Выявляем проблему

Для того чтобы точно выявить неисправность в регуляторе давления топлива необходимо провести правильную проверку.

Если есть опыт, возможно, проверить датчик самостоятельно, в противном случае придется посетить СТО.

Чтобы выяснить качество функционирования регулятора необходимо измерить уровень напора в топливной системе, для этих целей прекрасно подойдет манометр.

Важный момент! Диагностику напора топлива необходимо проводить в четырех режимах работы мотора.

  1. Замеряем уровень при включении зажигания.
  2. Замеряем уровень при холостом ходу.
  3. Замеряем уровень при снятой трубке с регулятора топливного давления.
  4. Замеряем уровень при пережатой трубке обратного тока.

Норма по уровню показателей топливной системы:

  • Во время холостого хода 2,5Атм.
  • Во время зажигания не менее 3Атм.
  • Во время снятой трубки вакуума 3,3Атм.
  • При пережатой трубке обратного тока 7Атм.
  • Во время подачи газа напор увеличивается до 3Атм, и понижается до 2,5Атм.

На заметку! Перед проведением диагностики системы внимательно просмотрите, чтобы на топливной магистрали не было повреждений, соответственно топливо нигде не просачивалось, т.к. результат измерения будет недостоверным.

Манометр присоединяется в промежутке между топливным шлангом и штуцером, при этом вакуумный шланг отсоединяется.

В случае если давление не повышается, замените шланг вакуума и повторно его замерьте. Но если эти манипуляции не подействовали, и давление не повысилось, значит, регулятор не исправен и подлежит обязательной замене.

Для сведения: на поверхности клапана имеются значения необходимых показаний, обязательно сравните их с полученными результатами во время проверки.

Неисправность регулятора может возникнуть в следствие:

  1. Продолжительного простоя машины, без эксплуатации.
  2. Некачественное топливо, сильно разбавленное водой.
  • В систему накачиваем топливо, затем зажигание выключаем и наблюдаем за манометром. По норме давление должно понизится до 0,7Бар и установиться на этом показателе, но в случае падения до 0, соответственно регулятор неисправен, или проблема в клапане моторчика бензонасоса.
  • Увеличиваем обороты до 3000 и наблюдаем за показаниями манометра, падение стрелки означает выход из строя бензонасоса, его необходимо менять.
  • Если бензонасос длительное время набирает давление, соответственно проблема кроется в забитом фильтре топлива, либо забита сеточка бака.

Замена регулятора

Снимается регулятор только при холодном моторе. При нахождении мотора в состоянии работы, внутри сохраняется топливное давление, поэтому до начала процедуры замены показатели напора нужно понижать.

Замена регулятора давления топлива ваз 2114

  1. Открепляется клемма провода « — » от аккумулятора.
  2. Снимается вакуумный шланг.
  3. Снимаем гайки сливной трубки, аккуратно понижая уровень давления. В период проведения процедуры придерживайте штуцер шланга.
  4. Скрепляем шайбу и трубочку посредством кольца из резины.
  5. Отсоединяем винт, крепящий прижимную планку, и убираем ее.
  6. Немного откручиваем гайку, держащую регулятор и трубку слива.
  7. Отсоединяем винты крепящие регулятор к рампе.
  8. Осторожно отсоединяем гайку, и регулятор снимаем с рампы.
  9. Крепим регулятор таким же методом, но в другом порядке.

Важно, при неработающем двигателе, включенном зажигании и работающем электрическом бензонасосе топливное давление в форсунках должно колебаться в районе 300кПА. Если уровень ниже обозначенного, существует возможность нарушения функции, всей системы питания мотора.

Датчик давления топлива ВАЗ 2114

Замер текущего топливного напора осуществляется при помощи датчика давления. Он необходим для осуществления контрольных функций прямого впрыска на бензиновых двигателях. Местом его установки является рампа топливная.

Использование датчика помогает поддержать напор системы впрыска, играющего важную роль при поддержании необходимой мощности, понижения уровня вредных выбросов и снижение шумового показателя в период нахождения двигателя в рабочем состоянии.

Для некоторых систем устанавливают два датчика, один на высокое давление, другой на низкое давление.

Если датчик неисправен, система управления применяет обычные показатели давления, но мощность мотора понижается.

Цена на регулятор давления топлива ВАЗ 2114

В интернет-магазине есть возможность без проблем найти и приобрести необходимые запчасти на ВАЗ 2114, в том числе регулятор топливного давления, по доступным ценам.

Все о регуляторе давления топлива на ВАЗ 2114

Если посмотреть на топливную систему современного автомобиля, то можно констатировать тот факт, что это сложный механизм, требующий квалифицированного ухода и обслуживания. В состав этой системы входят:

  1. Бак для запаса топлива;
  2. Датчик топлива ВАЗ 2114;
  3. Топливный насос;
  4. Фильтр тонкой очистки бензина;
  5. Система трубопроводов для подачи бензина;
  6. Рампа с форсунками;
  7. Регулятор давления топлива.

В случае нарушений или отказов одного из элементов топливной системы, начинаются перебои в работе двигателя, а то и полная его остановка. Чтобы ориентироваться в том, что предпринимать в таких случаях, в частности рассмотрим работу регулятора давления топлива на ВАЗ 2114.

РДТ на ВАЗ

НЕМНОГО О РАБОТЕ ТОПЛИВНОГО ДАТЧИКА

Последние разработки конструкторов автомобильного завода в Тольятти приблизили выпускаемые модели к лучшим европейским образцам, но досадные, мелкие поломки в состоянии добавить «ложку дёгтя в бочку с медом». К ним в полной мере можно отнести проблемы с датчиком уровня бензина в баке автомобиля.

Он находится в одном блоке с бензонасосом. В него входят подвижный рычаг с поплавком, резистор и контактная группа, которая включает сигнальную лампу резерва бензина в баке. Среди самых распространённых неисправностей этого узла, наиболее часто встречаются такие неполадки, как, обрыв резистора, окисление подвижного контакта или выводных клемм. Очень редко случается потеря герметичности поплавка в указателе уровня топлива.

В любом случае для ремонта или обслуживания этого узла, его необходимо извлечь из топливного бака. Для выполнения этой работы снимают подушку заднего сидения и обивку, которая закрывает доступ к крышке бензобака.Выполняя эту операцию, не следует забывать, что работаете с легковоспламеняющимся веществом. Необходимо строго выполнять правила пожарной безопасности.

Выворачивают все саморезы, крепящие крышку, слегка сдвигают её вперёд и снимают с топливного бака. Перед снятием топливного блока, необходимо стравить давление в топливной магистрали. Для этого есть несколько способов, а самый простой из них, это оставить без движения автомобиль примерно на 4 часа.

Отключают от модуля провода и бензопровод, соблюдая осторожность, чтобы не разлить остатки бензина в шлангах. Вытаскивать бензонасос нужно аккуратно, чтобы не повредить поплавок. Замена датчика топлива проводится с помощью отвёртки с тонким лезвием.

Как это происходит:

  • Отвёрткой сдвигают стопорное кольцо и получают возможность для снятия крышки с топливного модуля;
  • Снимают все провода, отжимают фиксаторы на крышке и снимают по пазам сам датчик;
  • Следующим шагом будет снятие измерителя с блока.
Читать еще:  Комбинация приборов ваз 2131 инжектор

Чтобы установить новый топливный датчик, всё необходимо выполнить в обратном порядке.

РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА И ВОЗМОЖНЫЕ ПРОБЛЕМЫ С НИМ

Этот узел предназначен для поддержания требуемого напора бензина в каждой форсунке на любом режиме работы двигателя.

Признаки неисправности регулятора давления топлива, иногда возникающие в работе:

  1. Затруднён пуск двигателя;
  2. Перебои в работе мотора на холостых оборотах, вплоть до полной остановки;
  3. Увеличивается расход бензина;
  4. Снижение мощности двигателя.

КАК РАБОТАЕТ РЕГУЛЯТОР

Регулятор давления топлива, или сокращённо РДТ ВАЗ, представляет собой устройство в виде клапана с мембранной. Его место для установки находится в рейке подачи топлива (топливная рампа). На мембрану «давят» с двух сторон. По одну из сторон давит напор бензина, а с другой стороны «упирается» пружина с воздухом из впускного коллектора.

Месторасположение РДТ в топливной рампе

При полном отказе клапана в работе, сброс топлива обратно в бак становится невозможным. Напор бензина повышается примерно в два раза, а это приводит к повышенному его расходу.

Когда клапан перестаёт держать напор, будет свободная циркуляция бензина в системе, а это уже явное понижение рабочего давления топлива. Это станет причиной потери мощности двигателя.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ

Давайте кратко рассмотрим вопрос о том, как проверить регулятор давления топлива ВАЗ 2114. Это в полной мере относится и к моделям ВАЗ 2113 и ВАЗ 2115. На карбюраторных моторах подачу бензина можно было проверить, отсоединив топливный шланг от карбюратора, чтобы увидеть струю подаваемого бензина. На инжекторных двигателях такой приём уже неприемлем. Регулятор давления топлива ВАЗ 2114 проверяют, измеряя напор подаваемого бензина манометром.

Как проверить регулятор давления топлива самостоятельно, рассмотрим с некоторыми подробностями:

  • Отвинчивается пробка на штуцере, заодно проверяют на упругость кольцо, служащее уплотнителем;
  • Вывинчивается золотник из штуцера примерно так же как из шины;
  • Манометр хомутом закрепляют на штуцере и проверяют создаваемый напор бензина на разных режимах.

На корпусе РДТ нанесены показатели давления бензина для сравнения с получаемыми результатами при проверке. Если показания отличаются от рекомендованных, регулятор давления топлива ВАЗ подлежит смене.

О ЗАМЕНЕ РДТ

Замена регулятора давления топлива ВАЗ 2114 производится на остывшем моторе и при снятом напоре в топливной системе. Давайте рассмотрим как снять регулятор давления топлива. Для этого необходимо:

  1. Отключить клеммы АКБ;
  2. Снять шланг вакуумного усилителя тормозов;
  3. Открутить гайки на трубке для слива бензина. При этом необходимо аккуратно отвинчивать гайку и придерживать шланг. В системе может оставаться бензин;
  4. Нужно надёжно скрепить шайбу и трубку;
  5. Открутив болт, установленный на прижимной планке, снимают её;
  6. Следует немного отпустить гайку, удерживающую регулятор и трубку слива;
  7. Отсоединить винты, которые соединяют РДТ и рампу;
  8. С осторожностью отсоединяют гайку и можно снимать РДТ с рампой.

Новый регулятор устанавливается на топливную рампу в обратно порядке.

Операция с заменой регулятора для опытных автолюбителей не составит особых проблем, но если есть хоть малейшие сомнения в своей компетенции, лучше обратиться к специалистам.

Регуляторы давления сегодня не относятся к разряду особо дефицитных запасных частей. Приобрести их можно в торговых сетях, на авторынках, в сервисных центрах. Стоимость регулятора может колебаться от 500 до 700 рублей.

Регулятор давления топлива ВАЗ 2114: назначение, проверка и замена

Пожалуй, все автомобилисты слышали про такую небольшую деталь, как регулятор давления ваз 2114, но при этом немногие знают о том, что при ее выходе из строя могут случиться большие проблемы. В сегодняшней статье мы разберем назначение, принцип действия и правила ремонта этого регулятора.

Назначение регулятора

Такое устройство, как регулятор давления топлива ваз 2114, предназначается для поддержания на одном уровне и, при необходимости, коррекции давления бензина в системе. Конструктивно он представляет собой механизм из мембраны и клапана, расположенный внутри топливной рампы (она же — рейка подачи топлива). С одной стороны на мембрану регулятора давит напор бензина, а с другой — пружина.

Если давление топлива в системе оказывается слишком высоким — клапан открывается и лишний бензин сбрасывается обратно в бензобак, после чего давление возвращается к нормальным показателям.

В случае, если рдт оказывается в заклинившем состоянии, сброс бензина (а с ним — и избыточного давления) оказывается невозможным. В результате этого общее давление в топливной системе возрастает в 2 и более раза, что влечет за собой сильный перерасход топлива.

В ситуации же, когда клапан вовсе перестает держать напор топлива, происходит постоянный сброс бензина и его свободная циркуляция по системе. Это, в свою очередь, приводит к резкому падению давления и, как следствие, сильному падению мощности двигателя. По той же причине запуск мотора (особенно после длительной стоянки) становится затрудненным, приходится длительное время раскручивать стартер перед тем, как двигатель заведется.

Как можно видеть из сказанного выше — и заклинивший и, наоборот, ослабевший клапан регулятора давления не может привести ни к чему хорошему. Именно поэтому при первых же признаках его неисправности следует выполнить замену всего устройства. О том, как это сделать правильно — поговорим чуть ниже, но сначала скажем пару слов о проверке устройства своими руками.

Проверка регулятора давления

Проверить работоспособность рдт ваз 2114 можно при помощи манометра. Его следует подсоединить между штуцером и бензошлангом, отсоединив предварительно вакуумный шланг.

Выполняют подключение в следующем порядке:

  1. Вывинтить пробку штуцера.
  2. Вывинтить золотник из внутренней полости штуцера.
  3. Подключить к штуцеру шланг манометра.
  4. Зафиксировать шланг при помощи хомутика.

Важно отметить, что перед проверкой работоспособности регулятора следует осмотреть все шланги топливной системы на предмет повреждений. Даже при наличии небольших дыр или трещин результаты измерения давления окажутся некорректными.

Выполняют измерения в четырех различных режимах, при которых давление должно равняться:

  • сразу после включения зажигания — 3 атм или чуть больше;
  • на холостом ходу — около 2,5 атм;
  • при снятой с регулятора трубке давления топлива — 3,3 атм;
  • при полностью пережатом шланге обратного тока — около 7 атм.

Если результаты замеров соответствуют приведенным выше величинам, значит регулятор исправен, если нет — его придется заменить.

Стоит отметить, что главными причинами, приводящими к поломке регулятора, являются либо очень длительный простой автомашины либо низкое качество бензина.

В случае, когда под руками нет манометра, можно определить выход из строя устройства и по ряду косвенных признаков, а именно:

  • затрудненный запуск двигателя;
  • нестабильная работа мотора на низких и холостых оборотах. «Подгазовка» практически не прибавляет мощности;
  • резкие скачки оборотов, чаще всего — на холостом ходу;
  • рывки автомашины во время движения, нестабильное поведение на дороге;
  • потеря ускорения и скачки оборотов после переключения передачи;
  • сильное увеличение расхода топлива;
  • следы горючего, подтеки на шлангах топливной системы (при этом, замена шлангов и хомутов не дает нужного результата).

Все эти признаки, тем более проявляющиеся комплексно, являются прямым показанием для замены регулятора давления.

Замена устройства

Для того, чтобы заменить датчик давления топлива ваз 2114 на новый, нужно отключить мотор машины и дождаться его полного охлаждения (выполнять замену при горячем или, тем более, работающем двигателе — категорически запрещено).

После того, как мотор остынет, следует слить из системы топливо и произвести следующие действия:

  1. Отсоединить «минусовую» клемму от аккумуляторной батареи.
  2. Демонтировать шланг вакуумного усилителя тормозной системы.
  3. Отвинтить гайки на трубке слива бензина, поддерживая шланг рукой.
  4. Соединить шайбу с трубочкой при помощи резинового кольца.
  5. Выкрутить винт, фиксирующий прижимную планку.
  6. Убрать прижимную планку.
  7. Слегка открутить гайку, удерживающую трубку слива и регулятор давления.
  8. Вывинтить винты, крепящие регулятор к топливной рампе.
  9. Вывинтить крепежную гайку и снять регулятор с топливной рейки.

Новый регулятор следует монтировать в точно таком же порядке, но в обратной последовательности. Приобретать взамен вышедшему из строя датчику следует устройство точно такой же модели (цена регуляторов не так высока и составляет около 500 рублей). Купить новый датчик можно практически в любом автомагазине.

Полезное видео

Дополнительную интересную информацию по данному вопросу вы сможете получить из видео ниже:


Ссылка на основную публикацию
Adblock
detector
