Корпус дроссельной заслонки ваз 2107 инжектор

Ваз 2107 замена дроссельной заслонки

Неровная работа двигателя, падение мощности и увеличение расхода топлива?
Засоренная дроссельная заслонка может быть тому причиной.

Промывать дроссельную заслонку инжекторного ВАЗ 2107 заставила проблема с запуском двигателя — автомобиль глохнет при трогании с места (горит чек, выдает ошибку ДМРВ).

Такая проблема конечно может быть и программная, но первым делом нужно посмотреть состояние дроссельного узла и почистить его, промыть спец средством.

1. Отсоединяем провод от отрицательного вывода аккумуляторной батареи.
2. Отсоединяем от сектора трос привода дроссельной заслонки.
3. Отсоединяем колодку проводов от датчика положения дроссельной заслонки.
4. Отжав фиксатор, отсоединяем колодку проводов от регулятора холостого хода.
5. Ослабив хомут, снимаем шланг отвода охлаждающей жидкости.
6. Ослабив хомут, снимаем шланг вентиляции двигателя.
7. Ослабив крестовой отверткой червячный хомут патрубок подвода воздуха к корпусу дроссельной заслонки, снимаем его с патрубка.
8. Тем же инструментом ослабляем червячный хомут шланга подвода паров топлива к штуцеру корпуса дроссельной заслонки и снимаем шланг.
9. Торцовым ключом на “13” отворачиваем две гайки крепления корпуса дроссельной заслонки.
10. Снимаем со шпилек ресивера корпус и уплотнительную прокладку.

Промывать от нагара и другой нечисти лучше жидкостью для чистки карбюратора.
Используйте средство экономно, оно быстро заканчивается.

Снимите датчики. Там то же много грязи.

Желательно заменить прокладку корпуса и хамуты крепления шлангов.

После произведенных работ нужно сбросить ошибку компьютера. Для этого отсоединяем провод от отрицательного вывода аккумуляторной батареи и оставляем на 10 минут. (Я оставил на ночь). Утром Ошибка пропала.

Итого: расход топлива упал, двигатель стал резвее, уверенный разгон, ровная работа на всем диапазоне оборотов.

Корпус дроссельной заслонки снимаем для замены уплотнительной прокладки между корпусом и ресивером, регулятора холостого хода или самого корпуса.

Крестообразной отверткой ослабляем хомут крепления рукава подвода воздуха к патрубку корпуса дроссельной заслонки и снимаем рукав с патрубка корпуса.

Отсоединяем от сектора корпуса трос привода дроссельной заслонки (см. Замена троса привода дроссельной заслонки).

Ослабив пассатижами хомут, снимаем шланг вентиляции картера со штуцера корпуса дроссельной заслонки.

Ослабив пассатижами хомут, снимаем со штуцера корпуса дроссельной заслонки шланг отвода охлаждающей жидкости

Аналогично снимаем с другого штуцера корпуса заслонки шланг подвода охлаждающей жидкости.

При выполнении этих операций из отверстий штуцеров и шлангов вытечет небольшое количество охлаждающей жидкости.

Во избежание дальнейшей утечки жидкости из шлангов заглушаем их, например, болтами М10 или М12.

Снимаем с нижнего штуцера корпуса шланг адсорбера.

Головкой «на 13» с удлинителем отворачиваем две гайки крепления корпуса дроссельной заслонки к ресиверу.

Снимаем корпус дроссельной заслонки со шпилек ресивера

Отсоединяем колодки проводов от датчика положения дроссельной заслонки и регулятора холостого хода.

Соединение уплотнено прокладкой

При замене только уплотнительной прокладки между корпусом и ресивером или регулятора холостого хода нет необходимости отсоединять от штуцеров корпуса шланги охлаждающей жидкости, адсорбера и системы вентиляции картера.

Корпус дроссельной заслонки с датчиком положения заслонки (1) и регулятором холостого хода (2)

Воздушный поток в ресивере формирует пластиковая втулка.

При установке втулки ее лыска должна быть обращена к плоской поверхности ресивера.

Устанавливаем корпус дроссельной заслонки в обратной последовательности

Момент затяжки гаек 15–20 Нм. Доливаем охлаждающую жидкость в расширительный бачок.

Как известно, подача воздуха в двигатель автомобиля контролируется с помощью акселератора (педали газа). Акселератор в свою очередь непосредственно связан с дросселем. Таким образом, с помощью педали газа осуществляется регулировка частоты, с которой срабатывает дроссельная заслонка ВАЗ 2107.

Содержание страницы

Существуют два вида управления дроссельной заслонкой: механический и электронный. Используя второй вид управления, дроссельная заслонка гораздо реже выходит из строя, так как, в отличии от механического управления, электронная программа очень редко даёт сбой. Кроме того, электронная система минимально нагружает механизм, что позволяет ему намного дольше оставаться в рабочем состоянии.

Именно дроссельная заслонка ВАЗ 2107 инжектор является тем элементом, который испытывает наибольшую нагрузку. Ведь за годы езды на автомобиле, на педаль газа нажимают практически несчётное количество раз! По причине того, что она так часто участвует в работе двигателя, ее необходимо периодически регулировать, а также проводить ряд профилактических мер.

Как почистить дроссельную заслонку на Ваз 2107 инжектор?

Если вы заметили падение мощности двигателя, либо ваш автомобиль значительно увеличил потребление топлива, причиной тому может быть засорение дроссельного узла. Для того чтобы исправить ситуацию, его необходимо почистить или промыть. Как правило, чистка производится с помощью специальных аэрозольных средств. Процедуру чистки следует повторить дважды, причём делать это необходимо исключительно мягкими щётками.

Промывка дроссельной заслонки

Для промывки дроссельной заслонки ВАЗ 2107 применяют заранее подготовленным очистителем. Кроме самой заслонки, нужно обязательно промыть все доступные каналы, а особенно — канал принудительной вентиляции картера. В большинстве случаев, данный элемент засоряется больше остальных. Затем следует отвернуть датчик холостого хода и произвести промывку внутренних каналов.

Замена корпуса дроссельной заслонки

Так как корпус заслонки в процессе работы сильно нагревается, все операции по замене данного элемента следует выполнять на «холодном двигателе».
Прежде всего, необходимо отсоединить колодку питания датчика положения дроссельной заслонки и колодку регулятора холостого хода.

Затем следует снять центральный шланг вентиляции картера, а также шланг привода и отвода охлаждающей жидкости.
На следующем этапе необходимо ослабить хомуты и снять широкий патрубок отвода воздуха и шланг подвода топливных паров.
После того, как все элементы успешно демонтированы, отворачиваем гайки крепления к ресиверу и непосредственно снимаем сам корпус дроссельной заслонки.

Установка дроссельной заслонки на инжекторный двигатель

Чтобы установить дроссельную заслонку ВАЗ 2107 на место необходимо произвести ряд следующих действий:

1. Закрепить трос привода заслонки, затем поставить на место шланги подогрева и закрутить все хомуты.

2. Далее следует закрутить крышку расширительного бачка.

3. Следующим этапом действий является установка системы принудительной вентиляции.

4. В завершении установки дроссельной заслонки устанавливаем декоративную пластиковую накладку, прикрывающую верхнюю часть движка.

Корпус дроссельной заслонки ваз 2107 инжектор

Этот товар выбрали 46 покупателей

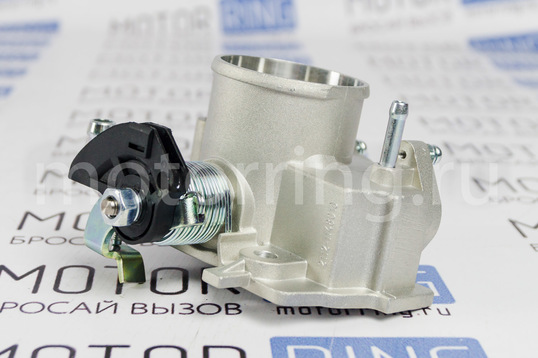

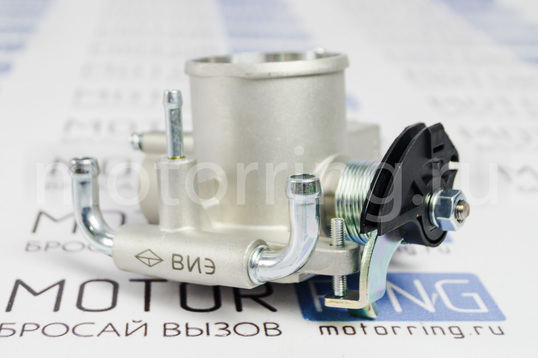

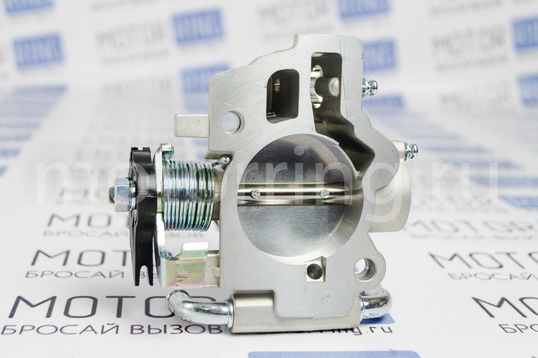

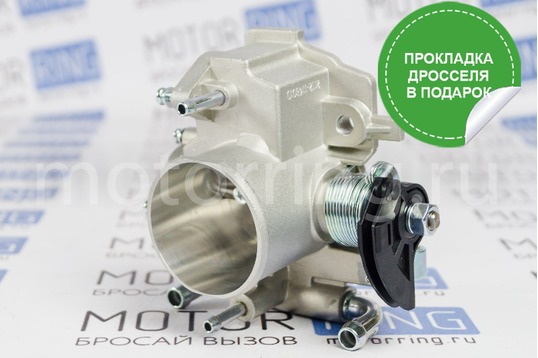

Дроссельная заслонка увеличенного внутреннего диаметра 56мм снижает скорость воздушного потока и способствует увеличению производительности впускной системы. Дроссельная заслонка особенно эффективна при установке в паре с фильтром пониженного сопротивления воздуха (нулевиком). Диаметр стандартной дроссельной заслонки 46 мм.

Вес, кг: 0.75 Размеры, см: 17 х 15 х 10 Объем, м3: 0.00255

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице “Доставка и оплата”.

Посылка Почтой России

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки – от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

Наличными при получении
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

Наличными при получении
Кредит, рассрочка
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Корпус дроссельной заслонки ваз 2107 инжектор

Причин этой неприятной неполадки может быть несколько:

Нарушена работа РХХ- регулятора холостого хода

Частота оборотов «движка» на холостом ходу сама собой изменяется и он может даже остановиться, часто мотор не желает запускаться без нажима на педаль «газа». А лампа «Проверьте двигатель», при этом, может и не гореть. При средних и больших оборотах мотор держит обороты ровно, потерь мощности не замечается.

Неполадки в ДМРВ ( датчике массового расхода воздуха)

Если неисправен ДМРВ, обороты могут меняться не только на оборотах холостого хода, а и при любом другом открытии дросселя даже при движении под нагрузкой. Автомобиль может поставить своего хозяина в очень опасную ситуацию, внезапно сбросив «тягу» во время выполнения обгона. Лампа «Проверьте двигатель», как правило, горит. Если вы заметили эти признаки, придется заменить неисправный датчик. Как это выполнить читайте здесь

Подсос воздуха через трещины в шлангах и уплотнениях

Лишний воздух, который попадает во впускной тракт двигателя минуя ДМРВ обедняет горючую смесь. Обороты и мощность мотора меняются, контроллер пытается это исправить. В результате обороты и «тяга» меняются. Но в отличии от случая с неисправным ДМРВ, это происходит не так резко. Лампа «Проверьте двигатель» не горит.

Внимательно осмотрите все трубочки и шланги, которые отходят от корпуса дроссельной заслонки, уплотнительные прокладки, сам корпус заслонки и впускной коллектор на обнаружение трещин. Особое внимание обратите на шланг, идущий к вакуумному усилителю тормозов, так как он часто растрескивается. Случается и такое, что сам вакуумный усилитель начинает «травить» воздух и тогда при нажатии на педаль тормоза обороты мотора поменяются. Устраните все эти неисправности и мотор снова начнет работать ровно.

Другие причины

Автомобиль очень сложная система и описать все невероятное множество возможных сочетаний поломок просто невозможно. «Дергаться» при движении и менять обороты двигатель может и из-за неисправности системы зажигания, форсунок, плохого бензина, попадания воды в бак, загрязнения фильтров и т.д. В каждом конкретном случае нужно внимательно анализировать все признаки и делать выводы. Если ничего не получается, всегда можно пройти проверочную диагностику мотортестером.

Что такое регулятор холостого хода

Когда мы отпускаем педаль «газа», дроссельная заслонка полностью закрывается, перекрывая путь воздуху во впускной коллектор. Работу двигателя в этом случае обеспечивает небольшой по сечению обходной канал, по которому и идет поток воздуха для работы на холостом ходу. В канале установлено устройство, имеющее возможность изменять его проходное сечение и даже полностью его перекрывать. Вот этот механизм и есть регулятор холостого хода. С его помощью ЭБУ-контроллер может поддерживать и менять обороты двигателя на холостом ходу. Зачем? Например, когда мы запустили холодный двигатель и он работает неустойчиво, когда включили обогрев или кондиционер, тем самым добавив нагрузку. Получив информацию с датчиков оборотов коленвала, положения дроссельной заслонки, датчика скорости, температуры контроллер её обрабатывает и отправляет команду на регулятор холостого хода- «добавить воздух» или «убавить воздух». В результате мы имеем стабильную и ровную работу двигателя при отпущенной педали «газа».

Как он это делает? Внутри корпуса скрыт шаговый электродвигатель. На его две обмотки статора подаются попеременно короткие импульсы и вал ротора проворачивается на определенный угол. Связанный с ротором винт воздействует на дросселирующий элемент (иглу) выдвигая или задвигая его в отверстие. Проходное сечение канала меняется, соответственно меняются и обороты холостого хода.

Регулятор холостого хода- устройство, подключение, общий вид

Регулятор может перестать работать по разным причинам. Чаще всего отказывает механическая часть- ломаются или заклинивают детали привода иглы. Особенно «грешат» этим регуляторы холостого хода, купленные в магазинах «по дешевке» из-за их низкого качества. Реже случаются отказы электрической части- перегорание обмоток, обрывы проводов износ или коррозия контактной колодки.

Перед заменой регулятора нам нужно убедиться в том, что причина именно в нем, а не в подводящих питание проводах и разъемах. Для чего, включив мультиметр в режим до 20 вольт, проверьте напряжение на контактах «B» «D» при включенном зажигании. Оно должно составлять около +12 вольт. Если напряжении =0 или оно намного ниже, то причина неисправности где-то в другом месте. Нужно проверить все цепи от контроллера до регулятора и сам контроллер.

Какой купить на замену?

Подойдет регулятор от Вазовских инжекторных моделей, например вот этот 2112-1148300-02 от двенадцатой модели. При выборе обратите внимание на качество сборки, упаковку. Лучше покупать изделие крупных известных производителей. И не мешает спросить у продавца какие берут чаще.

Порядок замены регулятора

Отключите «минусовую» и «плюсовую» клеммы от аккумуляторной батареи.

Отсоединяем клеммы аккумуляторной батареи

Отсоедините трос привода дроссельной заслонки. Освободите хомуты и отцепите шланги и патрубок от воздушного фильтра.

Ослабив хомут патрубка снимаем его

Отверните гайки крепления корпуса дроссельной заслонки и сдвиньте его со шпилек. Снимите шайбы и окончательно снимите корпус. Отсоедините контактные колодки датчика положения дроссельной заслонки и регулятора холостого хода. Отверните винты крепления регулятора холостого хода и снимите его. Установите на новый регулятор уплотнительное кольцо и соберите все в обратной последовательности.

Не забудьте установить новое уплотнительное кольцо

Некоторые умельцы выполняют замену регулятора не снимая корпус дроссельной заслонки, некоторые снимают корпус и поворачивают его не отсоединяя шланги. Можете действовать так, как вам удобнее, главное ничего не перепутать.

Настройка после установки

После замены регулятора нужно дать компьютеру возможность настроить его. Для этого нужно включить зажигание и не запуская двигатель выдержать, примерно, десять секунд. Затем выключить зажигание и выждать не меньше трех секунд. Снова включить зажигание и запустить двигатель. Проехать несколько метров вперед или назад. Регулировка завершена, компьютер получил все необходимые данные и откалибровал регулятор холостого хода.

Сборка нижней части – блока дроссельных заслонок карбюратора Озон 2105, 2107

Сборка нижней части – блока дроссельных заслонок карбюратора Озон 2105, 2107 один из трех этапов сборки, после полной разборки, карбюратора Озон. В другом случае – это отдельная процедура при ремонте нижней части карбюратора. Сборка нижней части карбюратора Озон имеет несколько особенностей, которые нужно знать (иначе карбюратор не будет работать) и состоит из трех этапов:

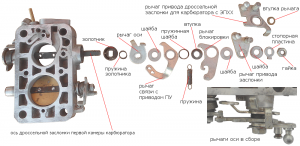

— установка и сборка оси дроссельной заслонки первой камеры карбюратора;

— установка и первичная настройка регулировочных винтов состава топливной смеси на холостом ходу.

Особенности установки оси дроссельной заслонки второй камеры карбюратора Озон.

Ось дроссельной заслонки 2-й камеры вставляется в посадочное гнездо в блоке дроссельных заслонок до упора. На ее резьбовой наконечник устанавливаются следующие детали: дистанционная шайба, рычаг пневмопривода со втулкой, возвратная пружина, рычаг управления дроссельной заслонкой 2-й камеры, граверная шайба и все это закрепляется гайкой на 8 мм.

сборка оси дроссельной заслонки 2-й камеры карбюратора Озон 2105, 2107

Рычаг пневмопривода и рычаг управления соединяются между собой возвратной пружиной. При этом пружина должна быть надета определенным образом на втулку рычага пневмопривода. При установке рычага управления его плечи должны смотреть на блок. Зацепляем одним плечом рычага управления за наружный конец пружины и надеваем на ось, попадая фигурным отверстием в рычаге на вырезы с двух сторон оси, так как показано на изображении. Ставим гравер и затягиваем гайку.

Устанавливаем дроссельную заслонку в прорезь на оси. При установке следует определить скос на ее кромках. Так как заслонка должна полностью прилегать к стенкам смесительной камеры.

скосы на кромках дроссельной заслонки

При полностью закрытой заслонке (без просветов) рычаг управления своим выступом должен опираться на регулировочный винт.

установка и регулировка положения дроссельной заслонки 2-й камеры карбюратора Озон

Вставляем и затягиваем винты крепления дроссельной заслонки. При затяжке еще раз проверяем плотность закрытия заслонки и положение рычага управления. Выступающие концы винтов необходимо закернить (слегка расплющить или надрубить тонким зубилом) для предотвращения отворачивания. Под головки винтов при выполнении этой процедуры необходимо подставить металлический упор (чтобы не погнуть ось).

Особенности установки оси дроссельной заслонки первой камеры карбюратора Озон.

Ось дроссельной заслонки первой камеры необходимо устанавливать с надетой на нее возвратной пружиной. Один край пружины крючком должен быть зацеплен за нажимной кулачок ускорительного насоса, другой втыкаем в специальное отверстие в отливе на блоке дроссельных заслонок. Ось в отверстие до конца не задвигаем. Поворачиваем ее за кулачок по часовой стрелке (направление закручивания пружины) пока выступ на кулачке не окажется над винтом регулировки положения заслонки, и задвигаем до конца в посадочное отверстие. Выступ на кулачке ложится на регулировочный винт.

установка оси дроссельной заслонки 1-й камеры карбюратора Озон

С другой стороны оси на ее резьбовую часть одеваем следующие детали: золотник (пазом вовнутрь блока — к пазу внутри посадочного отверстия, тремя выступами наружу), пружину золотника, рычаг оси дроссельной заслонки (ножками вверх), плоскую шайбу, тонкую шайбу, рычаг связи с приводом пускового устройства, пружинную шайбу, втулку, рычаг блокировки открытия дроссельной заслонки 2-й камеры, дистанционную шайбу, рычаг привода дроссельных заслонок, шайбу, стопорную пластину и затягиваем все это гайкой на 11 мм.

элементы оси дроссельной заслонки 1-й камеры карбюратора Озон 2105, 2107

Устанавливаем дроссельную заслонку первой камеры аналогично второй.

1. Устанавливаем винты «качества» и «количества»

Проверяем наличие и целостность резинового уплотнительного кольца на регулировочном винте «качества» топливной смеси на холостом ходу. Вворачиваем до упора в его посадочное гнездо в блоке. Выворачиваем на 1,5 оборота от упора и оставляем в таком положении.

установка регулировочного винта «качества» топливной смеси на ХХ в блок дроссельных заслонок карбюратора Озон 2105, 2107

Устанавливаем на место корпус-держатель винта «количества» топливной смеси. Между ним и блоком дроссельных заслонок должна быть картонная прокладка. Прикручиваем его к блоку двумя винтами. Проверяем наличие и целостность резинового уплотнительного кольца на винте «количества» топливной смеси. Вворачиваем его в корпус-держатель до упора, а затем выворачиваем на 1,5-2 оборота.

детали винта «количества» топливной смеси СХХ карбюратора Озон 2105, 2107

На карбюраторах с экономайзером принудительного холостого хода вставляем корпус экономайзера в посадочное отверстие под держатель винта «количества», прикладываем к нему пластину с микропереключателем и крепим двумя винтами.

детали экономайзера принудительного холостого хода карбюратора Озон 2105, 2107

Примечания и дополнения

— Нельзя терять гайку крепления рычагов на оси дроссельной заслонки 1-й камеры так как она имеет резьбу весьма редкую М7. Заменить такую нечем.

Дроссельная заслонка ваз 21074 инжектор

Всем привет!
Сегодня прочистил дроссельную заслонку. Делал я это только потому, что захотел. Ну и вентиляция картерных газов забилась. Также заслонку чистят и при таких симптомах, как падение мощности двигателя, затруднение запуска, увеличение расхода топлива.

Понадобились следующие инструменты:
1. Отвёртка крестовая
2. Отвёртка шлицевая (плоская)
3. Ключ на 10 мм
4. Ключ на 11 мм
5. Ключ на 13 мм
Также купил прокладку дроссельной заслонки и очиститель карбюратора.

Приступаем:
Отсоединяем минусовую клемму АКБ. Отсоединяем подводящую и отводящую трубки охлаждающей жидкости. Я их от греха подальше заглушил болтами.

Затем отсоединяем трубку вентиляции картерных газов, патрубок воздушного фильтра, трубку, которая идёт от адсорбера (прям под патрубком воздушного фильтра). Отсоединяем две фишки датчиков (что за датчики, не знаю. Фото их расположения прилагаю)

Ну и дальше кто на что горазд: я очистителем карбюратора брызгал во все щели. А с внешней стороны чистил с помощью зубной щетки (скорее, для эстетики).

Перед установкой меняем прокладку и устанавливаем дроссельный узел в обратной последовательности.

Где-то у кого-то читал, что после этих манипуляций загорается “Check engine” и якобы надо ждать какое-то время со скинутой клеммой АКБ, пока ЭБУ не сбросит ошибку сам. У меня никаких проблем не произошло и “Check…” работал в штатном режиме.

К слову о затрудненном запуске двигателя: отец и два друга жаловались на эту проблему, после последней заправки на “Лукойле”. У всех 2114, две восьмиклапанные и одна шестнадцати. И у меня такая же фигня после последней заправки на “ГазПроме”. Никто больше не встречал подобной фигни?

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Промывать дроссельную заслонку инжекторного ВАЗ 2107 заставила проблема с запуском двигателя — автомобиль глохнет при трогании с места (горит чек, выдает ошибку ДМРВ). Такая проблема конечно может быть и программная, но первым делом нужно посмотреть состояние дроссельного узла и почистить его, промыть спец средством.

Как снять дроссель и как очистить/промыть от нагара и масляных отложений смотрите видео инструкцию с комментариями и рассуждениями о проблеме.

Содержание страницы

Как почистить дроссельную заслонку на Ваз 2107 инжектор?

Промывка дроссельной заслонки

Замена корпуса дроссельной заслонки

Установка дроссельной заслонки на инжекторный двигатель

Чтобы установить дроссельную заслонку ВАЗ 2107 на место необходимо произвести ряд следующих действий:

1. Закрепить трос привода заслонки, затем поставить на место шланги подогрева и закрутить все хомуты.

2. Далее следует закрутить крышку расширительного бачка.

3. Следующим этапом действий является установка системы принудительной вентиляции.

Топливная система инжекторного ВАЗ 2107

Инжектор ВАЗ 2107 является сложным устройством, которое гораздо дороже в ремонте, чем карбюраторная система питания. Чтобы точно определить причину неисправности системы питания, необходимо считать из ЭБУ (электронного блока управления) коды ошибок. Сделать это можно, обратившись в автосервис либо самостоятельно, имея определённое оборудование и программное обеспечение.

Устройство

Инжектор ВАЗ 2107 состоит из следующих элементов:

Компьютер;
Датчики;
Топливные трубки и шланги;
Топливный и воздушный фильтр;
Исполнительные механизмы;
Бензобак;
Проводка.

Система питания инжектор содержит главный элемент — компьютер или ЭБУ. В его постоянной памяти содержится программа (алгоритм), в соответствии с которой реализуется управление исполнительными механизмами, к ним относятся:

Топливный насос;
Форсунки;
Регулятор холостого хода;
Клапан адсорбера.

Каждый из вышеперечисленных элементов выполняет свою функцию.

Бензонасос

Включается выходным сигналом ЭБУ через реле. Имеет сетчатый фильтр и датчик уровня топлива. Бензин из него проходит через топливный фильтр. Насос находится в баке и чтобы извлечь его, нужно убрать заднее сиденье, снять люк и открутить крепление.

Форсунка

Представляет собой распылитель, снабжённый электромагнитным клапаном. Срабатывает от импульса ЭБУ. Соответственно, длительность открытия клапана (количество подаваемого бензина) зависит от времени подачи импульса. Она установлена на общей для всех форсунок рампе, постоянное давление в которой поддерживается клапаном. В случае его превышения, клапан открывается, и бензин возвращается обратно в бак. Форсунка входит во впускной коллектор. Воздушный поток, проходя через впускной коллектор, уносит порцию бензина, выброшенного форсункой.

Устройство топливной системы ВАЗ 2107

Регулятор холостого хода

Топливная система поддерживает холостые обороты двигателя с помощью регулятора. Представляет собой шаговый двигатель, связанный с регулирующим органом конической формы. Его приближение уменьшает воздушный поток, поступающий во впускной коллектор, удаление, наоборот, увеличивает.

Клапан адсорбера

Нужен для того, чтобы включать вентиляцию адсорбера, который накапливает в себе пары бензина и в нужный момент отдаёт их во впускной коллектор.

Система питания инжектор содержит датчики для измерения, преобразования и передачи сигнала к ЭБУ.

На автомобиле ВАЗ 2107 установлены следующие датчики:

Положения коленвала;
Массового расхода воздуха;
Положения дроссельной заслонки;
Температуры охлаждающей жидкости;
Скорости;
Содержания кислорода в выхлопных газах.

Положение коленвала

Этот параметр нужен ЭБУ для своевременного открытия форсунок. При неисправности этого датчика автомобиль ВАЗ 2107 не поедет.

Расход воздуха

Позволяет подавать топливо в нужном количестве. Сигнал с этого датчика иногда неверный. Причиной этому может быть его неисправность, вызванная повышенной влажностью или низкой температурой. Воздушный фильтр с конденсатом внутри или загрязнённый, неблагоприятно влияет на этот датчик.

Положение дроссельной заслонки

Этот сигнал аналоговый, т. е. непрерывный. Он передаёт точные данные о положении дроссельной заслонки.

Температура охлаждающей жидкости

Параметр нужен для того, чтобы ЭБУ понимал, прогрет ли двигатель. Это необходимо для корректной работы холодного мотора. Смесь обогащается благодаря температурной поправке.

Датчик скорости

Измеряет и передаёт сигнал в виде последовательности импульсов на ЭБУ.

Концентрация кислорода

Содержание кислорода в отходящих газах необходимо измерять для корректировки состава топливной смеси. В момент прогрева он не работает. Это целесообразно, т. к. смесь обогащённая.

Диагностика двигателя

Точное определение неисправности двигателя и её устранение зависит от достоверности полученных данных. Для этого понадобится хорошее оборудование. К нему относятся:

Тестеры двигателей;
Сканеры;
Газоанализаторы.

Считать код ошибки из ЭБУ — это далеко не всё. Стоит помнить о том, что полученные данные могут быть недостоверными. Неисправность датчика, показанная ЭБУ, не означает, что это действительно так. Проблема возникает также из-за проводки, плохого контакта. Поэтому сканером можно только считать информацию ЭБУ. Причём сканер может быть реализован как ПО, кроме него понадобится специальный адаптер, ну и, конечно же, компьютер.

Другие две группы оборудования позволят увидеть полную картину, но они достаточно дороги. Если вы хотите заниматься диагностикой постоянно, то есть смысл приобретать соответствующее оборудование и ПО.
