Электросхема стеклоочистителя ваз 2109

Стеклоочиститель ветрового стекла ВАЗ-2109

Комплект очистителя ветрового стекла состоит из моторедуктора (электродвигателя с редуктором), рычагов и щеток.

Движение щеток — параллельное. Электродвигатель очистителя — с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения

Для защиты электродвигателя от перегрузок при примерзании щеток к стеклу или большом сопротивлении их движению в очистителе устанавливается термобиметаллический предохранитель

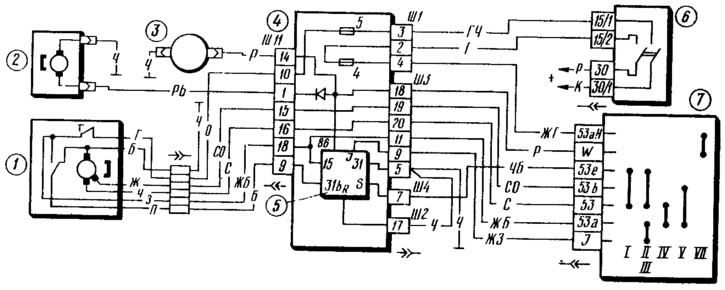

Рис.1 Схема включения очистителя и омывателя ветрового стекла: 1 -электродвигатель омывателя ветрового стекла; 2 -электродвигатель очистителя ветрового стекла; 3 -монтажный блок; 4 -выключатель зажигания; 5 -реле разгрузки выключателя зажигания; 6 – переключатель очистителя и омывателя ветрового стекла; КЗ – реле очистителя ветрового стекла; А — к источникам питания; В — порядок условной нумерации штекеров в колодке электродвигателя очистителя

Схема включения очистителя показана на рис 1.

Очиститель имеет три режима работы I – режим — прерывистый, осуществляется в положениях II и III рычага переключателя 3

Этот режим обеспечивается электронным реле К3 типа 525 3747, установленным в монтажном блоке.

Это реле также включает моторедуктор очистителя (малую скорость) при включении омывателя ветрового стекла II – режим — постоянный, с малой скоростью движения щеток, осуществляется в положении IV рычага переключателя 6.

При этом напряжение питания подается на щетку электродвигателя, находящуюся в геометрической нейтрали III – режим — постоянный, с высокой скоростью движения щеток Имеет место в положении V рычага переключателя 6. При этом напряжение питания подается на щетку, смещенную с геометрической нейтрали

Для разгрузки контактов выключателя зажигания применяется реле

Возможные неисправности очистителя

Электродвигатель очистителя не работает, биметаллический предохранитель не срабатывает и не перегорает предохранитель F16 в монтажном блоке:

– Повреждены провода питания моторедуктора, окислены наконечники проводов в соединительных колодках

Проверьте провода, поврежденные замените. Зачистите наконечники

– Поврежден переключатель очистителя

Замените переключатель очистителя в подрулевом переключателе

– Зависание щеток электродвигателя, сильное загрязнение или подгорание коллектора

Проверьте, устраните зависание щеток или замените поврежденные детали; зачистите коллектор

– Обрыв провода в обмотке якоря электродвигателя

Замените якорь или моторедуктор

Электродвигатель очистителя не работает, биметаллический предохранитель срабатывает или перегорает предохранитель F16 в монтажном блоке:

– Рычаги механизма очистителя деформированы и задевают за детали кузова

Проверьте, выправьте рычаги или замените очиститель

– Щетки примерзли к стеклу

Оторвите щетки от стекла, не допуская повреждения резиновой ленты

– В механизм очистителя попал посторонний предмет

Проверьте, извлеките предмет

– Короткое замыкание в обмотке якоря электродвигателя

Замените моторедуктор или якорь электродвигателя

Электродвигатель очистителя не работает в прерывистом режиме:

– Поврежден переключатель очистителя

Замените переключатель очистителя в подрулевом переключателе

– Повреждено реле очистителя

Электродвигатель очистителя не останавливается в прерывистом режиме:

– Повреждено реле очистителя

Замените реле очистителя

– Кулачок шестерни моторедуктора не отгибает пружинную пластину концевого выключателя

Подогните пластину выключателя, чтобы кулачок отгибал пластину, или подогните контакты концевого выключателя

– Загрязнение контактов концевого выключателя в моторедукторе

Зачистите контакты выключателя

Электродвигатель очистителя работает, щетки не движутся:

– Поломаны зубья шестерни моторедуктора

– Слабое крепление кривошипа на оси шестерни моторедуктора

Проверьте, затяните гайку крепления кривошипа, установив его в конечном положении

Ремонт очистителя заключается в основном в правке деформированных тяг и рычагов или замене их новыми.

Неисправный моторедуктор рекомендуется заменять новым

Самостоятельная регулировка дворников ВАЗ 21099

Любые «капризы» стеклоочистителей не только изрядно нервируют любого владельца автомобиля, но и делают рискованным сам процесс участия в дорожном движении, особенно во время дождя.

Рассмотрение причин возможных отказов или неудовлетворительной работы дворников ВАЗ 21099 стоит начать с описания главного исполнительного механизма – а именно моторедуктора, иначе в дальнейшем будет сложно описать принцип изменения режимов функционирования стеклоочистителей и способы диагностики их неисправностей.

Устройство моторедуктора

Если кратко, то моторедуктор представляет собой червячную пару, приводимую в движение электродвигателем. Двигатель – двухскоростной. Одна щётка имеет общий контакт для обеих скоростей, две другие, за счёт «переброса» питания с одной на другую, изменяют частоту вращения якоря.

Защита моторедуктора от перегрузки осуществляется биметаллическим тепловым предохранителем 6.

Ведомая шестерня имеет контактную пластину, а крышка – три скользящих по ней контакта (на рис. ниже обозначены красной стрелкой).

Такая конструкция сделана для того, чтобы обеспечить подачу тока на щётку первой скорости при размыкании контактов подрулевого переключателя до тех пор, пока стеклоочистители не «припаркуются», а также при прерывистом режиме их работы.

Снятие и проверка моторедуктора и механизма стеклоочистителей

Демонтаж механизма несложен – достаточно снять поводки щёток и выкрутить один крепёжный болт. Правда, могут возникнуть затруднения со «сдёргиванием» поводков с осей – иногда они достаточно прочно «сидят» на посадочных местах. Под поводками находятся гайки крепления втулок осей, одновременно являющиеся крепёжными элементами самой трапеции.

Освободив от крепежа и разъединив контактную колодку, извлеките механизм из коробки воздухопритока. Перед тем, как отсоединять приводной рычаг трапеции от оси моторедуктора, запомните взаимное расположение деталей – чтобы избежать такого казуса, как работа дворников в обратную сторону после сборки.

Моторчик стеклоочистителя закреплен тремя болтами на трапеции:

Сняв моторчик дворников и разобрав его, особое внимание уделите состоянию щёток и коллектора. Если на коллекторе имеются глубокие борозды, то имеет смысл заменить узел целиком – вручную можно наждачкой убрать лишь небольшие дефекты. Обязательно прочистите лезвием или подобным инструментом ламели (прорези) коллектора и промойте якорь спиртом или бензином. Медленная работа дворников часто вызвана утечкой тока через забитые графитной пылью ламели.

Проверив, промыв бензином и, по необходимости заменив пластмассовую шестерню моторедуктора, соберите узел, предварительно смазав шестерни консистентной смазкой.

Осмотрите рычаги механизма – заедающие шарниры и погнутые тяги также могут быть причиной плохой работы дворников.

После установки собранной трапеции сначала оцените правильность её работы, не надевая плотно поводки. Вполне может случиться так, что центральный рычаг был неправильно установлен на ось моторедуктора, вследствие чего дворники после выключения могут «проскакивать парковку», останавливаясь посреди стекла, или не до конца возвращаться назад, в исходное положение. Тогда потребуется регулировка механизма дворников путём перестановки рычага.

Причиной того, что щётки дворников поднимаются при движении с высокой скоростью и не прижимаются к стеклу, является «проседание» пружин поводков. В таком случае заменяются поводки с пружинами в сборе.

Электросхема дворников на ВАЗ 21099

Если выделить все элементы стеклоочистителей лобового стекла в отдельную схему, то она будет выглядеть следующим образом:

Помимо схемы подключения колодки дворников к жгуту проводов от монтажного блока, здесь указаны контакты подрулевого переключателя 8, которые замыкаются при включении того или иного режима, а также адреса проводов в разъёмах Ш3 (Х3), Ш1 (Х1) подключения жгутов изнутри салона к блоку и разъёме Ш11 (Х11) с внешней стороны БП.

Если проанализировать эту схему, то можно сделать следующие выводы:

• включение первой и второй скорости дворников происходит без участия реле К3 (установленного в блоке предохранителей 5); то есть, если дворники ваз 21099 работают только на больших оборотах, неисправно само реле. Отказ же непрерывного режима вызван обрывами питания щёток двигателя «а» и «б» и отсутствием контакта между выводом 53а и выводами 53 и 53b переключателя;
• для прерывистого и кратковременного режимов работы используется только первая скорость моторедуктора. Поэтому, если дворники работают только на третьей скорости (режим 5 переключателя), то причина отказа – обрыв в цепи щётки «б» (первой скорости) моторедуктора.

Кроме того, цветовая маркировка проводов и обозначение их адресов в штекерах помогут Вам «прозвонить» тот или иной участок цепи на предмет обрыва.

На рисунке ниже – обозначение выводов подрулевого переключателя:

В связи с тем, что конструкция переключателя достаточно слабая, причиной того, что дворники ВАЗ 21099 не выключаются или работают только в одном режиме, может стать разрушение подвижных элементов внутри узла. Проверить его можно, проверяя обычным пробником с лампочкой, используя приведённую выше схему.

На ВАЗ 21099 не все контакты задействованы по причине отсутствия заднего дворника и омывателя.

Можно ли сделать дворники ВАЗ 21099 быстрее?

Народная мудрость выработала способ увеличения скорости хода дворников на ВАЗ 2108-99 путём укорачивания питающих цепей моторедуктора.

Для этого провода от контактов «1» и «2» разъёма дворников разрезаются. В каждый разрыв устанавливается реле:

Например, серый провод (№1 в колодке) соединяется с выводом 86 реле, а вывод 85 реле – с «массой» (№4 в колодке). Таким образом, катушка реле сработает при включении 1-й скорости дворников. Осталось протянуть к выводу 87 провод от «плюсовой» клеммы АКБ, а конец разрезанного провода, идущего к моторедуктору – к выводу 30 реле.

Аналогичным образом «врезается» реле в цепь щётки 2-й скорости.

Электрооборудование 2108 Полная схема

Схема электрооборудования автомобилей ВАЗ–2108, ВАЗ-21083, ВАЗ–2109, ВАЗ-21093 и ВАЗ-21099 исполнения «стандарт» (с панелью приборов -2108, с монтажным блоком типа 17.3722, годы выпуска 1988–1999 гг.)

Полная схема

1 – блок-фара;
2 – моторедуктор очистителя фары*;
3 – выключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик включения электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан включения омыва фар*;
9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается);
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – электродвигатель омывателя стекол;
12 – датчик контрольной лампы давления масла;
13 – электромагнитный клапан карбюратора;
14 – концевой выключатель карбюратора;
15 – свечи зажигания;
16 – штепсельная розетка для переносной лампы;
17 – подкапотная лампа;
18 – датчик-распределитель зажигания;
19 – блок управления электромагнитным клапаном карбюратора;
20 – моторедуктор очистителя ветрового стекла;
21 – коммутатор;
22 – катушка зажигания;
23 – стартер;
24 – датчик верхней мертвой точки 1-го цилиндра**;
25 – колодка диагностики**;
26 – реле включения стартера;
27 – датчик указателя температуры охлаждающей жидкости;
28 – выключатель света заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31 – монтажный блок;
32 – выключатель контрольной лампы стояночного тормоза;
33 – выключатель стоп-сигнала;
34 – лампа освещения вещевого ящика;
35 – электродвигатель вентилятора отопителя;
36 – дополнительный резистор электродвигателя отопителя;
37 – переключатель вентилятора отопителя;
38 – лампа подсветки рычагов отопителя;
39 – прикуриватель;
40 – выключатель обогрева заднего стекла;
41 – выключатель заднего противотуманного света;
42 – предохранитель цепи противотуманного света;
43 – выключатель аварийной сигнализации;
44 – выключатель наружного освещения;
45 – реле зажигания;
46 – выключатель зажигания;
47 – подрулевой переключатель;
48 – выключатель освещения приборов;
49 – боковой указатель поворота;
50 – выключатель плафона на стойке передней двери;
51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались);
52 – плафон;
53 – колодки для подключения к плафону индивидуального освещения салона;
54 – выключатель контрольной лампы воздушной заслонки карбюратора;
55 – контрольная лампа указателей поворота;
56 – контрольная лампа наружного освещения;
57 – контрольная лампа заднего противотуманного света;
58 – резервная контрольная лампа;
59 – контрольная лампа дальнего света фар;
60 – контрольная лампа обогрева заднего стекла;
61 – спидометр;
62 – комбинация приборов;
63 – лампы освещения комбинации приборов;
64 – указатель температуры охлаждающей жидкости;
65 – вольтметр;
66 – указатель уровня топлива с контрольной лампой резерва;
67 – эконометр;
68 – лампа табло «STOP»;
69 – контрольная лампа заряда аккумуляторной батареи;
70 – контрольная лампа воздушной заслонки карбюратора;
71 – контрольная лампа аварийной сигнализации;
72 – контрольная лампа уровня тормозной жидкости;
73 – контрольная лампа стояночного тормоза;
74 – контрольная лампа давления масла;
75 – задний фонарь;
76 – датчик указателя уровня и резерва топлива;
77 – колодки для подключения к элементу обогрева заднего стекла;
78 – фонари освещения номерного знака;
79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)

Порядок условной нумерации штекеров в колодках:

а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный);
б – датчика-распределителя зажигания;
в – коммутатора и блока управления электромагнитным клапаном карбюратора;
г – блок-фар, очистителей фар и заднего стекла;
ж – плафона освещения салона;
е – датчика уровня топлива;
д – задних фонарей (нумерация выводов по порядку сверху вниз)

* Устанавливались на части выпускаемых автомобилей.
** С 1995 г. не устанавливаются.

Очиститель и омыватель ветрового стекла

На автомобилях устанавливается очиститель ветрового стекла типа 33.5205 с параллельным движением щеток. Он состоит из электродвигателя с редуктором (моторедуктора), рычажного механизма и щеток.

Очистители ветрового стекла могут быть отечественного производства или изготовленные в ВНР. Они взаимозаменяемы но присоединительным и посадочным размерам. Также взаимозаменяемы и моторедукторы этих очистителей, хотя они имеют некоторые отличия в конструкции.

Электродвигатель очистителя — с возбуждением от постоянных магнитов, трехщеточный, с двумя частотами вращения. 1-я частота (малая) обеспечивается подачей напряжения питания на щетку, находящуюся в геометрической нейтрали электродвигателя, а 2-я частота (большая) — подачей напряжения на щетку, смещенную с геометрической нейтрали.

Для защиты электродвигателя от перегрузок при примерзании щеток к стеклу или большом сопротивлении их движению в очистителе устанавливается термобиметаллический предохранитель. У моторедукторов производства ВНР предохранитель установлен под крышкой редуктора па панели концевого выключателя, а у отечественных моторедукторов вынесен на кронштейн крепления моторедуктора.

Правым рычагом подрулевого переключателя 7 (рис. 128) может быть включен один из трех режимов работы очистителя. Один режим с прерывистым движением щеток и два режима постоянные, но с разными скоростями движения щеток.

Рис. 128. Схема включения очистителя и омывателя ветрового стекла:
1 – электродвигатель очистителя; 2 – электродвигатель омывателя; 3 – электромагнитный клапан включении омыва ветрового стекла; 4 – монтажный блок; 5 – реле стеклоочистителя; 6 – выключатель зажигания; 7 – переключатель очистителей и омывателя стекол.

При включении зажигания напряжение подается па контакт «53а» подрулевого переключателя 7 по следующему пути: от замкнутых контактов «30/1» и «15/1» выключателя зажигания 6, через предохранитель «5» монтажного блока 4 к биметаллическому предохранителю электродвигателя 1. Затем по желтым проводам с белой полоской и через монтажный блок оно поступает на вывод «15» реле 5 и на контакт «53а» переключателя 7. В зависимости от того, с какими контактами переключателя замыкается контакт «53а», включается тот или иной режим работы очистителя ветрового стекла.

Малая скорость движения щеток обеспечивается в положении «71/» рычага 19 (см. рис. 4) подрулевого переключателя. Замыкаются контакты «53а» и «53». Ток идет от контакта «53» по серому проводу, через монтажный блок на щетку электродвигателя 1, находящуюся в геометрической нейтрали. Затем ток через якорь электродвигателя идет на «массу».

Высокая скорость движения щеток получается в положении «V» рычага подрулевого переключателя. Замыкаются контакты «53а» и «53в» переключателя и ток идет по серому проводу с оранжевой полоской, через монтажный блок поступает на щетку электродвигателя, смещенную с геометрической нейтрали.

Прерывистый режим работы очистителя обеспечивает электронное реле 5, установленное в монтажном блоке. В положениях «II» и «III» подрулевого переключателя 7 замыкаются контакты «53а» и «I», а также «53» и «53е». С контакта «I» переключателя напряжение поступает на вывод «I» реле. Оно срабатывает и замыкает свои выводы «15» и «S». Ток идет от вывода «S» на замкнутые контакты «53е» и «53» переключателя 7, а затем по серым проводам к щетке электродвигателя 1, находящейся в геометрической нейтрали. Очиститель начинает работать с малой скоростью. Электронная схема реле отключает и вновь подает напряжение на вывод «S» с частотой 14 циклов в минуту, создавая прерывистую работу очистителя.

Реле 5 очистителя ветрового стекла состоит из электронной схемы и электромагнитного реле. В исходном положении контакт якоря реле (вывод «S») замкнут с выводом «31в», т. е. выводы «S» и «31в» нормально замкнутые. Когда на выводы «86» или «I» подается управляющее напряжение, то электронная схема реле включает питание обмотки электромагнитного реле, оно срабатывает и замыкает выводы «5» и «15». Питающее напряжение подается на вывод «15». Выводы «31» и «R» соединены с «массой».

Реле 5, кроме обеспечения прерывистой работы очистителя, имеет еще другую функцию. Оно включает малую скорость очистителя (если он выключен или работал в прерывистом режиме) при подаче омывающей жидкости на ветровое стекло. После выключения подачи жидкости реле отключает очиститель не сразу, а после 2. 4 полных циклов очистки на малой скорости.

Для выключения очистителя рычаг переключателя 7 переводится в исходное положение, в котором замкнуты контакты «53» и «53е». У реле при этом замыкаются выводы «S» и «31в». Ток, питающий обмотку якоря электродвигателя, идет через замкнутые контакты концевого выключателя в электродвигателе, через замкнутые выводы «31в» и «S» реле, затем через замкнутые контакты «53е» и «53» переключателя 7 и на щетку электродвигателя, находящуюся в геометрической нейтрали. Очиститель работает на малой скорости. В тот момент, когда щетки очистителя придут в исходное положение, выступ кулачка червячной шестерни редуктора разомкнет контакты концевого выключателя и питание обмотки якоря электродвигателя отключится. Якорь электродвигателя остановится и щетки очистителя останутся в нижнем положении.

Электродвигатель 2 омывателя объединен в один узел с насосом. От насоса жидкость нагнетается в три магистрали: к ветровому стеклу, к фарам и заднему стеклу. В каждой из магистралей имеется электромагнитный клапан, перекрывающий подачу омывающей жидкости. Так, в магистрали подачи жидкости к ветровому стеклу стоит клапан 3, в магистрали, подающей жидкость к фарам, — клапан 2 (см. рис. 129), а подачу жидкости к заднему стеклу перекрывает клапан 4. При включении подачи омывающей жидкости на какое-либо из стекол включается электродвигатель насоса и подается напряжение на соответствующий клапан. Он срабатывает, открывает соответствующую магистраль и жидкость подается в необходимом направлении.

Тюнинг ВАЗ 2109

Многие сталкивались с таким небольшим неудобством в работе штатного стеклоочистителя ВАЗ 2109: при кратковременном включении омывателя лобового стекла щетки делают 3 взмаха, хотя последний ход щетки делают уже по сухому стеклу, и вполне достаточно было бы и двух взмахов, чтобы убрать всю воду, которую набрызгал омыватель.

Это неудобство, как оказалось, легко устранимо. Для этого покупаем новое реле стеклоочистителя (если что-то не получится, можно будет вставить старое и тем самым не остаться без дворников) типа 526.3747, или другое аналогичное – маркировки могут отличаться в зависимости от завода-изготовителя реле.В схеме этого реле нужно заменить резистор R4. Штатный имеет номинал 130 кОм, нам нужно поставить поменьше, в пределах 40 кОм – 70 кОм. У меня 56 кОм. Найти такой можно в точках по продаже радиодеталей, стоит копейки, либо выпаять из старой техники.

Расположение реле в «черном ящике»

Схема реле дворников ВАЗ 2109

Внутреннее исполнение такого реле может быть разным:

Во всех случаях нужный нам резистор подключен к 4-й лапке микрочипа. На рисунках выше он выделен.

Кстати говоря, эта доработка актуальна и для ВАЗ 2114-2115, ВАЗ 2110, Лада Калина, Лада Гранта – для всех моделей, где используется этот тип реле.

Новые реле могут иметь принципиально другое исполнение. Например, мне попалось вот такое реле с маркировкой 723.3777 завода Энергомаш:

Реле 723.3777 Энергомаш. Его нам не переделать

Такое реле нам не переделать, поэтому его можно оставить в качестве запасного (оригинального), а перепаивать будем родное, извлеченное из монтажного блока:

Внешний вид родного реле

По поводу количества взмахов щеток разобрались. Теперь еще один момент.

При первом нажатии на рычаг для омыва стекла обычно бывает так: щетки уже тронулись, а воды на стекле еще нет. Это обусловлено тем, что насосу нужно время, чтобы прогнать воду по трубкам от бачка до форсунки омывателя. Эту ситуацию может исправить установка обратного клапана в трубку, чтобы предотвратить стекание воды из трубок обратно в бачок, когда насос не работает. Лично меня этот момент не сильно волнует, так как щетки идут по сухому только при первом включении, а установка обратного клапана увеличивает сопротивление потоку воды в трубках и без того слабому насосу омывателя, поэтому такую доработку на своем авто не делал и не планирую.

А для тех кто хочет попробовать есть такая информация: можно установить детали следующих номиналов: R2 – 2,2 кОм, C2 – 47 мкФ, R4 – 22 кОм. Величина C2 влияет на все три параметра реле – задержку между взмахами, количество взмахов при включении омывателя и задержку старта щеток, поэтому возможны варианты. Если у кого получится – отпишитесь в комментариях.

Если нет желания ничего переделывать, можно поставить специальное программируемое реле. При этом щетки будут стартовать с задержкой около 0,5 сек, также есть возможность задавать паузу между взмахами щеток в прерывистом режиме при помощи манипуляций с рычагом включения дворников. Оно имеет маркировку 723.3777-01 (аналог 411.3777), кому интересно — гугл и яндекс в помощь. Я бы порекомендовал сделать регулировку паузы в ручном режиме так, как это сделано в предыдущей статье.

Вместе с перепайкой резистора в реле для уменьшения количества ходов щеток до двух это, на мой взгляд, необходимый и достаточный объем доработок стеклоочистителя ВАЗ 2109.

Стеклоочиститель ВАЗ-2108

Для очистки ветрового стекла автомобиля ваз 2108 применяется стеклоочиститель с приводом от электродвигателя. Стеклоочиститель ВАЗ-2108 (2109) состоит из электродвигателя с редуктором и систем тяг.

Устройство стеклоочистителя ВАЗ-2108.

Электродвигатель состоит из статора с постоянными магнитами и якоря с удлинённым валом, на конце которого нарезан винт (червяк). Со стороны червяка располагается коллектор и щёточный узел. Щёточный узел имеет три щётки, одну минусовую и две плюсовых, расположенных под разным углом относительно коллектора. Такое расположение обеспечивает разную скорость вращения якоря, необходимое для изменения частоты срабатывания очистителя.

К электродвигателю со стороны коллектора крепится редуктор, состоящий из косозубой шестерни входящей в зацепление с червяком на конце вала якоря. Шестерня находится на валу, к которому крепится система рычагов. На противоположной стороне от вала на шестерне находится кулачок, который приводит в действие подвижный контакт, который обеспечивает остановку щёток в крайнем положении.

В последнее время в редукторе так же размещается тепловой предохранитель для предотвращения сгорания электродвигателя при заклинивании или примерзании щёток. Ранее этот предохранитель устанавливался на раме стеклоочистителя.

Переключение режимов работы стеклоочистителя осуществляется подрулевым переключателем, а его работа в прерывистом режиме реле стеклоочистителя.

Стеклоочиститель ВАЗ-2108 неисправности.

Стеклоочиститель ВАЗ-2108 не работает на всех режимах.

Если стеклоочиститель ВАЗ-2108 не работает на всех режимах, необходимо проверить предохранитель №5 и состояние редуктора.

Когда электродвигатель работает, а щётки не двигаются, то срезало зубья на шестерне и червячный винт вала не входит в зацепление, или срезало шлицы вала шестерни, на которые одевается кривошип. Так же возможно срезало шлицы на обоих поводках стеклоочистителя, хотя такая неисправность бывает очень редко.
Если предохранитель исправен, необходимо проверить контрольной лампой наличие напряжения на оранжевом проводе, подходящем к разъёму электродвигателя. Если питание отсутствует, проверьте состояние контактов 10 колодки 11 на монтажном блоке (находится сверху монтажного блока) и целостность проводов. Часто из-за попадания влаги подвержены коррозии контакты 10 и 18 колодки 11.

При отсутствии питания на выводе 18 неисправен тепловой предохранитель или нарушен контакт в штекере электродвигателя стеклоочистителя. Для устранения этой неисправности необходимо заменить неисправный предохранитель или закоротить его, в этом случае необходимо учитывать возможность сгорания электродвигателя при заклинивании или примерзании щёток.

При наличие питания переведите переключатель в режим постоянной работы и проверьте наличие напряжения на синем или сине-оранжевом проводе разъёма электродвигателя. Если питание есть необходимо проверить наличие минуса на разъёме. При исправности цепи скорей всего неисправен якорь электродвигателя.

Если питание отсутствует, следует проверить состояние контактов соединяющих колодок выводов 10,15, 16, 18 и 9 колодки 11и выводов 11, 18, 19 и 20 колодки 3 монтажного блока, целостность проводов и переключателя. Для этого необходимо проверить наличие питания на выводах переключателя согласно схеме приведённой ниже. При отсутствии питания на выводе 53а (провод жёлтый с белым) проверить цепь разъём электродвигателя провод жёлтый с белой полосой, вывод 18 колодки 11, вывод 11 колодки 3, вывод 53а разъёма переключателя. Если питание на 53а есть, а на выводах переключателя отсутствует, смените переключатель. Если схема подключения электродвигателя исправна, а стеклоочиститель не работает, неисправен электродвигатель.

Не работает стеклоочиститель в прерывистом режиме.

В этом случае надо проверить исправности предохранителя №4 и исправность реле стеклоочистителя, которое находится в монтажном блоке и схему подключения. Исправность реле проще проверить заменой на заведомо исправный. Если реле исправно, то необходимо прозвонить провода согласно приведённой ниже схеме. При неисправности реле или электропроводки стеклоочистители не будут возвращаться в крайнее положение автоматически и не будут срабатывать при включении омывателя стекла.

Сгорает предохранитель.

Если перегорает предохранитель сразу после установки при включенном зажигании, то короткое замыкание в жёлто-чёрном проводе, идущем к электродвигателям стеклоочистителя и омывателя. Если перегорает после включения стеклоочистителя то короткое в проводах, идущих от переключателя к электродвигателю или сгорел якорь электродвигателя.
Когда стеклоочиститель не работает в прерывистом режиме скорей всего неисправно реле стеклоочистителя. Если в прерывистом режиме щётки останавливаются и двигаются рывками, подгорели контакты в редукторе.
Если стеклоочиститель не работает на низких оборотах и в прерывистом режиме то есть обрыв в цепи от вывода 18 колодки Ш9 до электродвигателя. Так же возможен износ щёток электродвигателя.
Схема стеклоочистителя ВАЗ-2108 (2109).

Стеклоочистители не останавливаются.

Такая неисправность достаточно часто случается в эксплуатации и ставит в тупик водителей. А причина этой неисправности достаточно простая. В этом случае просто плохой контакт между минусовым проводом в разъёме стеклоочистителя и корпусом автомобиля. Дело в том, сто этот провод крепится под болты крепления привода, который имеет резиновые подушки. Для устранения этой неисправности достаточно добавить ещё один провод который соединит место крепления провода с надёжной массой.
