Установка вентилируемых тормозных дисков на ваз 2114

Передние вентилируемые диски Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

При частых и интенсивных торможениях со скорости выше 100 км/ч возможен перегрев тормозов, сопровождающийся неприятным эффектом: педаль тормоза «провалилась»! Связано это чаще всего с закипанием тормозной жидкости, нагревающейся при трении колодок о диски. Действительно, температура деталей тормозных механизмов во время торможения может достигать 600 °С, что иногда можно проверить и визуально: в темноте диски могут излучать темно-красное свечение. А если жидкость к тому же давно не менялась и за долгий срок службы «насытилась» водой.

Подстраховать себя от подобного любители тюнинга могут путем установки вентилируемых дисков передних тормозов от ВАЗ-2110 (номер по каталогу — 2110-3501017). Эксперты отмечают у вентилируемых тормозов ВАЗ-2110 примерно в два раза лучшую способность к охлаждению, чем у ВАЗ-2108. Неплохой повод для тюнинга, причем, с применением доступных деталей и за невысокую цену. Переделок ходовой части не потребуется. А вот некоторые детали тормозных механизмов понадобятся.

Обратите внимание, что конструкция новой направляющей колодок ваз 2113 (в отличие от детали, подлежащей замене, она представляет собой замкнутый контур) позволяет сделать ее более жесткой.

Тормозные колесные цилиндры и колодки замены не потребуют.

Для установки на наш автомобиль мы взяли вентилируемые тормозные диски с дополнительной перфорацией для лучшего охлаждения известной фирмы Zimmermann (Германия).

Суппорт 2108-3501017 (на фото справа) придется заменить рассчитанным на возросшую толщину диска суппортом 2110-3501017 (на фото слева)

Вместо направляющей колодок 2108-3501155 (на фото внизу) понадобится деталь 2110-3501155 (на фото вверху)

Работу выполняем на эстакаде или ровной площадке с твердым покрытием.

Вывешиваем и снимаем переднее колесо.

Зубилом отгибаем край стопорной пластины нижнего болта крепления тормозного цилиндра лада 2115 к направляющему пальцу.

Придерживая рожковым ключом «на 17» направляющий палец, ключом «на 13» отворачиваем нижний болт.

Аналогично отворачиваем верхний болт.

Снимаем тормозной цилиндр в сборе с суппортом и вынимаем из направляющей тормозные колодки.

Поддев отверткой защитный чехол, вынимаем направляющий палец.

Аналогично вынимаем второй палец.

Устанавливаем суппорт на направляющую колодок ваз 2114…

…и, удерживая суппорт монтажной лопаткой, шестигранником «на 10» отворачиваем два винта крепления тормозного цилиндра к суппорту.

Снимаем суппорт и, не отсоединяя тормозной шланг ваз 2115, подвязываем цилиндр к направляющей пружинной стойке.

Ключом «на 17» отворачиваем два болта крепления направляющей колодок к поворотному кулаку.

Снимаем направляющую колодок.

Ключом «на 12» отворачиваем направляющие штифты…

…и снимаем стандартный тормозной диск лада 2113.

Устанавливаем вентилируемый тормозной диск…

…и заворачиваем направляющие штифты.

Прикрепляем винтами тормозной цилиндр к новому (более широкому) суппорту.

Удерживая суппорт монтажной лопаткой, затягиваем винты (момент затяжки 115–150 Н.м).

Отводим суппорт с цилиндром в сторону.

Заполняем отверстия под пальцы в новой направляющей тормозных колодок графитовой смазкой…

…и устанавливаем направляющие пальцы.

Устанавливаем направляющую колодок и прикрепляем ее болтами к поворотному кулаку (момент затяжки 30–36 Н.м).

Устанавливаем тормозной цилиндр с суппортом лада 2114 на направляющую колодок и заворачиваем болт верхнего направляющего пальца.

Устанавливаем тормозные колодки.

Заворачиваем болт нижнего направляющего пальца и затягиваем оба болта (момент затяжки 31–38 Н.м).

Зубилом загибаем края стопорных пластин болтов.

Так выглядит узел, собранный из новых деталей.

Установка вентилируемых тормозных дисков на ВАЗ 2114

На самом деле замена тормозных дисков на ВАЗ 2114 — это не очень сложный процесс. Данную работу вполне можно выполнить своими руками. На это у вас уйдет около 5 часов при грамотном и аккуратном подходе. Спешить не стоит, ибо это может привести к более серьезным последствиям.

Помимо замены дисков, рекомендуем обратить внимание на текущее состояние колодок. Обычно их меняют одновременно.

Признаки и причины неполадки

Ощутить, что тормозные диски уже на пределе своей профпригодности, можно по биению педали. Она будет, как говорится, шалить. Это легко определить на высоких скоростях при торможениях.

Не стоит думать, что «уставшие» диски смогут еще некоторое время работать. Подобное легкомыслие приводит часто в больничную койку. И это в лучшем случае. Пугать никого не хотим, но все же тормоза — невероятно важная система безопасности.

Причин, по которым педаль ведет себя не естественно, может быть несколько.

  1. Тормозной диск деформирован. Это может произойти из-за перепадов температур, резких торможений и естественного износа. Если поврежден только один диск, второй меняется одновременно с первым. Это правило, которого следует придерживаться всегда и везде.
  2. Поломка передних колодок. Восстановить их работоспособность невозможно, потому они подлежат обязательной замене.
  3. Вышли из строя задние барабаны. На ВАЗ 2114 сзади предусмотрены барабаны, хотя некоторые устанавливают дисковые тормоза. Насколько оправдано такое решение, думайте сами.

Проверка износа

Данная таблица позволит вам разобраться, ниже каких отметок износа нельзя допускать эксплуатацию элементов тормозной системы.

Агрегат Предельно допустимые размеры
Толщина тормозного диска Не менее 10,8 миллиметров
Осевое биение на поверхности Не менее 0,15 миллиметра
Накладка на колодке Не менее 1,5 миллиметра
Диаметр барабанного тормоза Не менее 201,5 миллиметра

Определить визуально размеры не представляется возможным, потому автомобиль придется поднять на домкрате, очистить тормозные устройства, снять колеса и при помощи штангенциркуля выполнить соответствующие манипуляции по определению размеров.

Проверка на биение

Сопоставьте полученные данные с данными из таблицы, и вы поймете, пора ли вам менять тормозные диски или колодки, либо нет.

Еще один важный момент — проверка перемещения колодок. Поковыряйте их отверткой. Если движение тяжелое, они будут зажимать диск, и с течением времени колодки попросту разрушатся вместе с диском.

Когда требуется замена дисков

Обязательно замена передних тормозных дисков на ВАЗ 2114 потребуется при возникновении следующих симптомов:

  • Толщина оказалась меньше допустимого уровня. Диски просто стерлись;
  • Накладки замаслились;
  • Между основанием и накладкой образовался зазор;
  • При торможении наблюдается скрип;
  • Наблюдаются биения в педали тормоза;
  • Что касается задних барабанов, они иногда залипают на колодки, что приводит к серьезным ремонтным работам и финансовым потерям;
  • Застопорились тормозные цилиндры. Это можно временно исправить, обработав их с помощью WD40. Мера временная, позволит добраться до гаража или ближайшей станции технического обслуживания.

Если вас настигла одна из этих проблем, либо все в куче, обязательно немедленно приступайте к замене тормозных дисков на вашем ВАЗ 2114.

Замена

Сегодня многие предпочитают устанавливать вентилируемые тормозные диски на ВАЗ 2114. Это во многом оправданное решение, поскольку особая система позволяет их дополнительно охлаждать потоками воздуха. Актуально для любителей быстрой езды и резких торможений. Эти системы эффективные и долговечные, потому потратиться на них будет не лишним.

Что касается процедуры замены, то здесь главная задача — демонтировать старые диски. Поставить потом новые не составит большого труда. Только обязательно запоминайте или даже записывайте, какой агрегат где и в каком положении находился, чтобы по аналогии собрать затем «конструктор» в обратной последовательности.

Снимаются тормозные диски на каждом колесе одинаково. Потому следуйте инструкции.

  1. Поставьте машину на максимально ровную поверхность, включите ручной тормоз, поставьте под колеса опоры. Так вы минимизируете риск смещения машины и вашего травматизма.
  2. Поднимите одно из колес с помощью домкрата и приступайте к его снятию. Думаем, вы прекрасно знаете, как на ВАЗ 2114 снимаются колеса.
  3. Далее ослабьте немного крепление тормозного цилиндра.
  4. С помощью отвертки поддевается пыльник с верхней направляющей тормозной колодки.
  5. Теперь нужно демонтировать суппорт и колодки. Для снятия суппорта вооружитесь ключом на 17 миллиметров. Перед тем, как открутить сам суппорт, обязательно снимите крепление тормозного шланга.
  6. Снятие колодок осуществляется особым способом. Об этом мы приготовили для вас отдельный специальный материал.
  7. Чтобы тормозная жидкость не вытекла из системы, под шланг подставьте какую-нибудь емкость. Все то, что вытечет, можно будет по завершению замены дисков залить обратно.
  8. Приступайте к полноценной уборке рабочей площадки. Вам придется зачистить все следы грязи, убрать ржавчину на тормозных плоскостях. Только не ковыряйте там ничего. Используйте специальные высокоэффективные смывки.
  9. Применяя химические вещества, обязательно думайте о вопросах собственной защиты. Наденьте перчатки, избегайте попадания средства на кожу, в глаза.
  10. Обработайте все элементы тормозной системы при помощи всемогущего средства WD40. Особенно тщательно пройдитесь под подшипникам ступицы.
  11. Штифты колеса демонтируются с помощью ключа на 8. Следите только, чтобы во время данной операции диск не смещался со своего текущего положения.
  12. Перед тем как извлечь тормозной диск, немного постучите по плоскости агрегата. Только не нужно тарабанить по рабочей поверхности.
  13. Снимите диск.
  14. Вставьте новый агрегат, и действуйте в обратной последовательности демонтажа.
  15. Все элементы должны быть предварительно тщательно смазаны, особенно ступицы. Рабочую поверхность нового тормозного диска обработайте специальным средством. Это позволит обезжирить агрегат.
  16. Если параллельно выполнялась замена тормозных цилиндров, прокачка педали тормоза станет обязательным мероприятием, без которого эксплуатировать автомобиль категорически не рекомендуется.
  17. Аналогичным способом меняется второй тормозной передних диск на вашем ВАЗ 2114.
Читать еще:  Кнопка птф приора схема

В данной процедуре есть свои сложности. Потому приготовьтесь к тому, что вам, как новичку, придется потратить не 5, а 6-8 часов.

Выгодно ли это финансово

Когда владелец машины представляет, какой объем работы ему предстоит выполнить, волей-неволей начинает подсчитывать, есть ли смысл самостоятельно менять тормозные диски, либо проще отдать машину на СТО.

В зависимости от производителя и места, где вы приобретаете новые тормозные диски, их цена может составлять от 1 до 2 тысяч рублей. Добавьте к этому незначительные траты на расходные материалы. Наверняка у вас в гараже есть инструменты, домкрат, и то же средство WD40. То есть дополнительные расходы, помимо покупки самих тормозных дисков, минимальные.

Теперь предлагаем вам ознакомиться со стоимостью услуг профессиональных сервисных центров на ремонт и замену различных узлов тормозной системы.

Услуга Средняя цена
Снять и поставить барабан тормоза от 300 рублей
Снять и поставить задний диск тормоза от 800 рублей
Снять и поставить передний диск тормоза от 1000 рублей (чаще меняют, отсюда и накрутка)
Замена барабанных колодок от 800 рублей
Замена дисковых колодок от 500 рублей

Отсюда становится очевидно, что с финансовой точки зрения самостоятельная замена позволяет сохранить приличную сумму денег. Плюс не забывайте, что не все СТО действительно качественно выполняют свои обязанности. Ну а решать уже непосредственно вам самим.

Communities › ВАЗ: Ремонт и Доработка › Blog › Вентилируемые тормоза на ваз 2114

Приветствую всех!

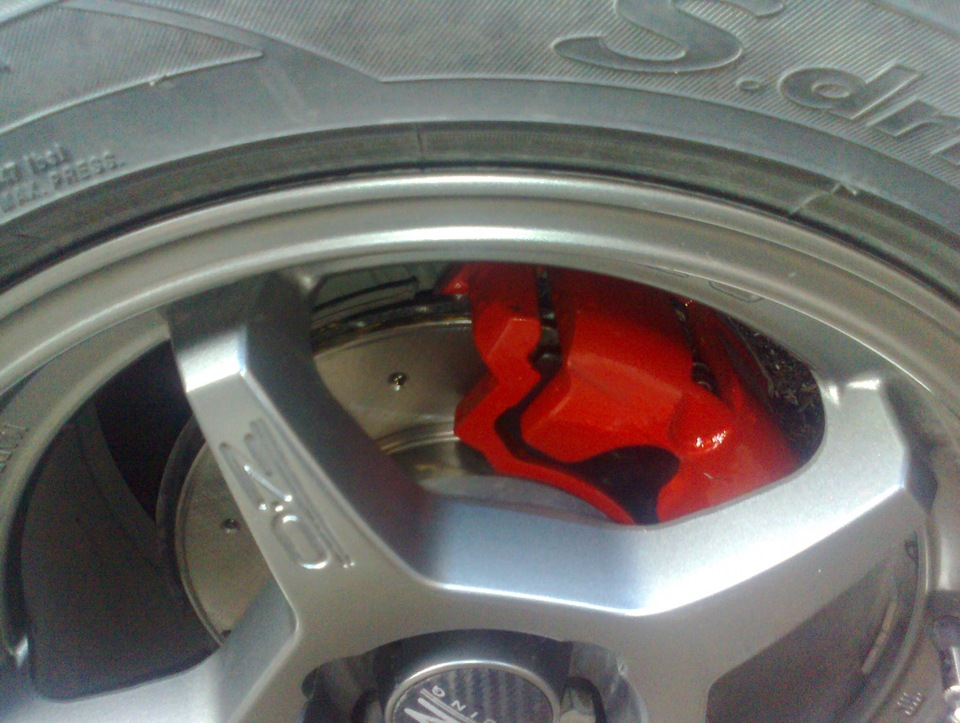

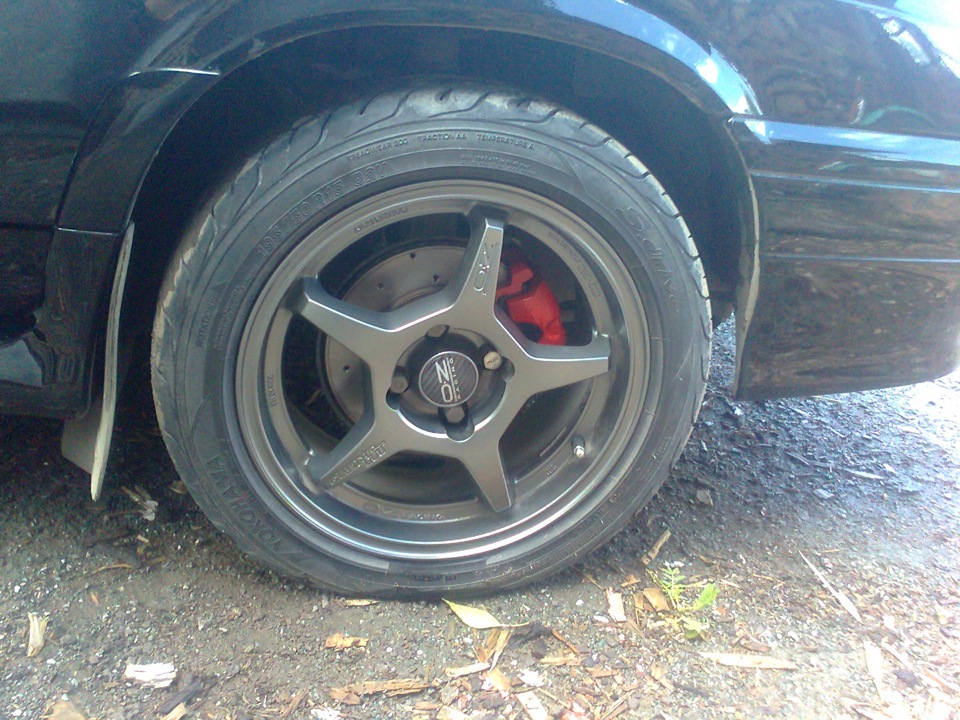

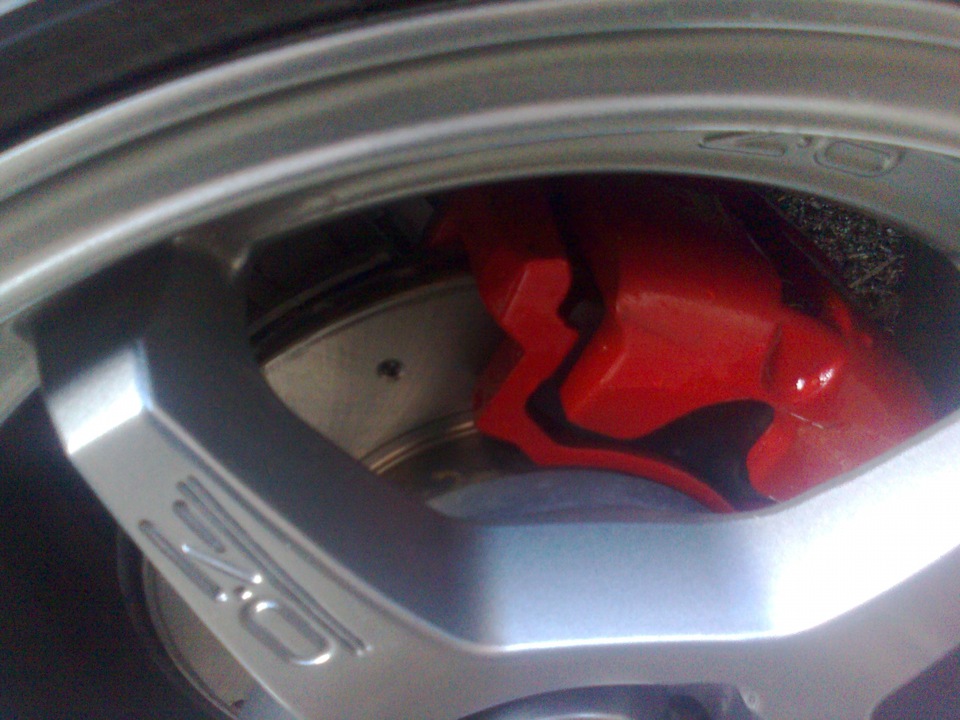

Установил вентилируемые тормозные диски r13.
Решил взять перфорированные диски, мне понравились, итальянского производителя TRIALLI !

Recommendations

FakeHeader

Comments 56

замену опор багажника вообще можно без ключа провести. Зачетные тормоза!

там они просто отстегиваются, максимум нужна отвертка

Это нового образца так можно сделать! С цельно металическими сложнее!

тогда беру свои слова обратно…

тоже хотел поставить такие… и передумал…
одним из “толкателей” меня в сторону 14″ дисков стал больший выбор шин, причем иногда по цене даже дешевле чем 13-ые
ну + ко всему — так как 13-ые шины уже требуют замены вместе с торм. дисками то смысла вкладываться нет уже совсем, а +/- 2 рубля не особо критично

Что именно надо для замены стока на вентилируемые? Очень не хорошо тормозил я 🙂 тормоза горели и диски погунлись видимо :)) при торможении теперь вибрация :((
Что конкретно кроме дисков надо? Планирую так же 13 радиус вентилируемые.
Скобы надо какие брать? от Ваз 2110?

>> но когда пришел в магазин и сказал дайте тихие хорошие колодки! Дали корейские колодки Hi-g!

Ты думаешь, продавцы в магазинах пользуются всей продаваемой ими продукцией? Дали тебе последнюю фигню, с умным видом причем.

+1! В таких ситуациях продают то, что завалялось. =)

Тебе может и продают!

Я всегда беру именно то, что ищу, прислушиваясь к мнению большинства людей. 🙂 Продавцов стараюсь вообще не слушать. 🙂

Тоже не особо слушаю продавцов!
Но это нормальный магазин с проверенными продавцами сколько там было куплено запчастей!
Вообщем как то так, колодками доволен, если это имеет значение!

Если магаз проверенный, то вопросов нет! =)
На счет колодок рано радоваться, попозже могут запищать. У меня феродо красные почти полгода молчали, щас начали свистеть. =( Тормозят хорошо, но свистят сцуки. 🙁

>> но когда пришел в магазин и сказал дайте тихие хорошие колодки! Дали корейские колодки Hi-g!

Ты думаешь, продавцы в магазинах пользуются всей продаваемой ими продукцией? Дали тебе последнюю фигню, с умным видом причем.

Это проверенный магазин, и продавцы фигню не впаривают проверенно!

Спроси у продавца по-честноку: сам он на чем ездит и пользовался ли всеми колодками, которыми торгует, чтобы так авторитетно впаривать ).)

Газостойки от чего купил? или какой марки?) а то багажник клеяный не держится надо какие нибудь мощьные или от чего нибудь другово)

Стойки для ваза, брал для 9!

суппорт не менял?

нет только скобы и ладошку!

А пластиковые наконечники полное г**но, лопается фиксирующая пластинка и шариквылетает из гнезда как отче наш.

Были случаи?
Пол года без проблем, вылетит будем решать, зато тихо!

Сменил на своей через 2 года, поставил железные, да простуки есть, но ловить дверь на башку, когда амор вылетает из гнезда, кайфа мало. А моя дверь потяжелее твоей.

Спасибо за информацию, буду аккуратнее!

Уже год юзаю такие тормозные диски, без нареканий, качество отличное и ценник не большой!

Установка вентилируемых тормозных дисков на ВАЗ 2114

О сюрпризах передних тормозов “Самары” наслышаны давно. Главная причина неприятностей – перегрев тормозных дисков и колодок. Журнал в свое время подробно писал об этом (ЗР, 1995, № 5 – “Фокусы тормозов”). Знают о проблеме и на ВАЗе. Недаром “десятое” семейство обзавелось вентилируемыми дисками. Пока их на всю программу не хватает, поэтому на часть машин ставят детали от “восьмерки”. Мы же решили осуществить обратную замену – смонтировать на “Самаре” новые тормозные диски.

Вентилируемые шире штатных, поэтому пришлось приобрести также соответствующие суппорты, направляющие колодок и защитные кожухи. Правда, то и другое – большая редкость. Чаще встречаются тормозные механизмы в сборе. Естественно, при покупке необходимо убедиться в подлинности деталей. Цена их в Москве в апреле потянула на 720 рублей: тормозной механизм – 350, тормозной диск – 340, защитный кожух – 30. В общем, немало. Поэтому, наверное, на новые детали имеет смысл разориться при плановой замене уже основательно изношенных передних тормозов.

Читать еще:  Рекомендованное давление в шинах летом

Работать можно, не прибегая к подъемнику, – достаточно установить автомобиль на надежную подставку. Специнструменты – шестигранник “на 10” и ключ “на 15”.

Ремкомплект.Шестигранником “на 10” ослабляем болты крепления тормозного цилиндра к суппорту.

Отгибаем стопорную пластину болта крепления направляющего пальца.Удерживая ключом “на 17” направляющий палец, ключом “на 13” отворачиваем…

…и вынимаем болт.Поддев отверткой, снимаем пыльник верхнего пальца с направляющей колодок.

Снимаем суппорт и тормозные колодки.Если они снабжены индикатором износа, прежде расстыковываем его разъем.

Неизношенный индикатор годен для дальнейшего использования. С помощью пассатижей типа “Кобра” выдавливаем……и вынимаем его из отверстия в старой колодке, чтобы затем вставить в новую.

Дальше возможны варианты. Если цилиндр остается на автомобиле, то…

…окончательно отворачиваем болты……и отделяем суппорт от тормозного цилиндра.

Если же вы решили заменить тормозной механизм в сборе, то.

… утопив тонким стержнем усик контакта индикатора износа……снимаем с него пластмассовый корпус разъема. После этого провод легко продеть через резиновые держатели, фиксирующие его на тормозном шланге.

Ключами “на 10” и “на 15” отворачиваем тормозную трубку от шланга.

При этом примите меры против утечки тормозной жидкости или подставьте под трубку емкость.

Снимаем суппорт вместе с тормозным цилиндром. На этом отличия заканчиваются.

Ключом “на 17” отворачиваем два болта……и снимаем направляющую колодок.

Ключом “на 12” отворачиваем колесные направляющие. При этом ступицу от проворачивания удобно зафиксировать двумя колесными болтами и монтажной лопаткой.Вынув направляющие…

…снимаем тормозной диск.Ключом “на 10” отворачиваем три болта…

…и удаляем старый защитный кожух.Новый, как видите, выглядит иначе.

Сборку проводим в обратной последовательности. Вот что должно получиться в итоге.

К этому – несколько замечаний. Перед установкой нового диска тщательно очистите привалочные поверхности ступицы. Если биение диска велико, выньте колесные направляющие и поверните его относительно ступицы на 180° – иногда это помогает. Если нет, диски придется менять на другие. Без подбора не обойтись. И если заменили цилиндры, не забудьте прокачать тормоза!

Евгений БОРИСЕНКОВ. Технический центр ЗР “Крестовский”

Установка вентилируемых тормозных дисков на ВАЗ 2114

На самом деле замена тормозных дисков на ВАЗ 2114 — это не очень сложный процесс. Данную работу вполне можно выполнить своими руками. На это у вас уйдет около 5 часов при грамотном и аккуратном подходе. Спешить не стоит, ибо это может привести к более серьезным последствиям.

Признаки и причины неполадки

Ощутить, что тормозные диски уже на пределе своей профпригодности, можно по биению педали. Она будет, как говорится, шалить. Это легко определить на высоких скоростях при торможениях.

Не стоит думать, что «уставшие» диски смогут еще некоторое время работать. Подобное легкомыслие приводит часто в больничную койку. И это в лучшем случае. Пугать никого не хотим, но все же тормоза — невероятно важная система безопасности.

Причин, по которым педаль ведет себя не естественно, может быть несколько.

  1. Тормозной диск деформирован. Это может произойти из-за перепадов температур, резких торможений и естественного износа. Если поврежден только один диск, второй меняется одновременно с первым. Это правило, которого следует придерживаться всегда и везде.
  2. Поломка передних колодок. Восстановить их работоспособность невозможно, потому они подлежат обязательной замене.
  3. Вышли из строя задние барабаны. На ВАЗ 2114 сзади предусмотрены барабаны, хотя некоторые устанавливают дисковые тормоза. Насколько оправдано такое решение, думайте сами.

Проверка износа

Данная таблица позволит вам разобраться, ниже каких отметок износа нельзя допускать эксплуатацию элементов тормозной системы.

Агрегат Предельно допустимые размеры
Толщина тормозного диска Не менее 10,8 миллиметров
Осевое биение на поверхности Не менее 0,15 миллиметра
Накладка на колодке Не менее 1,5 миллиметра
Диаметр барабанного тормоза Не менее 201,5 миллиметра

Определить визуально размеры не представляется возможным, потому автомобиль придется поднять на домкрате, очистить тормозные устройства, снять колеса и при помощи штангенциркуля выполнить соответствующие манипуляции по определению размеров.

Проверка на биение

Сопоставьте полученные данные с данными из таблицы, и вы поймете, пора ли вам менять тормозные диски или колодки, либо нет.

Когда требуется замена дисков

Обязательно замена передних тормозных дисков на ВАЗ 2114 потребуется при возникновении следующих симптомов:

  • Толщина оказалась меньше допустимого уровня. Диски просто стерлись;
  • Накладки замаслились;
  • Между основанием и накладкой образовался зазор;
  • При торможении наблюдается скрип;
  • Наблюдаются биения в педали тормоза;
  • Что касается задних барабанов, они иногда залипают на колодки, что приводит к серьезным ремонтным работам и финансовым потерям;
  • Застопорились тормозные цилиндры. Это можно временно исправить, обработав их с помощью WD40. Мера временная, позволит добраться до гаража или ближайшей станции технического обслуживания.

Замена

Сегодня многие предпочитают устанавливать вентилируемые тормозные диски на ВАЗ 2114. Это во многом оправданное решение, поскольку особая система позволяет их дополнительно охлаждать потоками воздуха. Актуально для любителей быстрой езды и резких торможений. Эти системы эффективные и долговечные, потому потратиться на них будет не лишним.

Снимаются тормозные диски на каждом колесе одинаково. Потому следуйте инструкции.

  1. Поставьте машину на максимально ровную поверхность, включите ручной тормоз, поставьте под колеса опоры. Так вы минимизируете риск смещения машины и вашего травматизма.
  2. Поднимите одно из колес с помощью домкрата и приступайте к его снятию. Думаем, вы прекрасно знаете, как на ВАЗ 2114 снимаются колеса.
  3. Далее ослабьте немного крепление тормозного цилиндра.
  4. С помощью отвертки поддевается пыльник с верхней направляющей тормозной колодки.
  5. Теперь нужно демонтировать суппорт и колодки. Для снятия суппорта вооружитесь ключом на 17 миллиметров. Перед тем, как открутить сам суппорт, обязательно снимите крепление тормозного шланга.
  6. Снятие колодок осуществляется особым способом. Об этом мы приготовили для вас отдельный специальный материал.
  7. Чтобы тормозная жидкость не вытекла из системы, под шланг подставьте какую-нибудь емкость. Все то, что вытечет, можно будет по завершению замены дисков залить обратно.
  8. Приступайте к полноценной уборке рабочей площадки. Вам придется зачистить все следы грязи, убрать ржавчину на тормозных плоскостях. Только не ковыряйте там ничего. Используйте специальные высокоэффективные смывки.
  9. Применяя химические вещества, обязательно думайте о вопросах собственной защиты. Наденьте перчатки, избегайте попадания средства на кожу, в глаза.
  10. Обработайте все элементы тормозной системы при помощи всемогущего средства WD40. Особенно тщательно пройдитесь под подшипникам ступицы.
  11. Штифты колеса демонтируются с помощью ключа на 8. Следите только, чтобы во время данной операции диск не смещался со своего текущего положения.
  12. Перед тем как извлечь тормозной диск, немного постучите по плоскости агрегата. Только не нужно тарабанить по рабочей поверхности.
  13. Снимите диск.
  14. Вставьте новый агрегат, и действуйте в обратной последовательности демонтажа.
  15. Все элементы должны быть предварительно тщательно смазаны, особенно ступицы. Рабочую поверхность нового тормозного диска обработайте специальным средством. Это позволит обезжирить агрегат.
  16. Если параллельно выполнялась замена тормозных цилиндров, прокачка педали тормоза станет обязательным мероприятием, без которого эксплуатировать автомобиль категорически не рекомендуется.
  17. Аналогичным способом меняется второй тормозной передних диск на вашем ВАЗ 2114.
Читать еще:  Центральная консоль форд фокус 2 рестайлинг

В данной процедуре есть свои сложности. Потому приготовьтесь к тому, что вам, как новичку, придется потратить не 5, а 6-8 часов.

Выгодно ли это финансово

Когда владелец машины представляет, какой объем работы ему предстоит выполнить, волей-неволей начинает подсчитывать, есть ли смысл самостоятельно менять тормозные диски, либо проще отдать машину на СТО.

Теперь предлагаем вам ознакомиться со стоимостью услуг профессиональных сервисных центров на ремонт и замену различных узлов тормозной системы.

Услуга Средняя цена
Снять и поставить барабан тормоза от 300 рублей
Снять и поставить задний диск тормоза от 800 рублей
Снять и поставить передний диск тормоза от 1000 рублей (чаще меняют, отсюда и накрутка)
Замена барабанных колодок от 800 рублей
Замена дисковых колодок от 500 рублей

Отсюда становится очевидно, что с финансовой точки зрения самостоятельная замена позволяет сохранить приличную сумму денег. Плюс не забывайте, что не все СТО действительно качественно выполняют свои обязанности. Ну а решать уже непосредственно вам самим.

Меняем тормозные диски на ВАЗ 2114 самостоятельно: проверяем износ

Любая деталь, находящаяся в постоянной эксплуатации, со временем изнашивается. Тормозная система – не исключение. Поскольку хорошие тормоза являются одним из главных условий безопасного вождения, к их проверке и своевременной замене необходимо относится со всей ответственностью.

Из данной статьи вы узнаете, как определить, насколько износились тормозные диски на ВАЗ и как самостоятельно выполнить их замену. Также будет рассмотрена технология замены колодок и приведена стоимость выполнения данных работ в автосервисе.

Замена тормозных дисков – легко!

ПРОВЕРКА ИЗНОСА ТОРМОЗНЫХ ДИСКОВ И КОЛОДОК

В тормозной системе ВАЗ 2114 наиболее подверженной износу деталью являются колодки, как правило на 1 замену дисков приходится 2-3 замены колодок. На то, с какой скоростью они будут изнашиваться, влияет три фактора:

  1. Материал изготовления фрикционных накладок;
  2. Правильность функционирования тормозной системы- если тормозные цилиндры работают неправильно, либо диски имеют повреждения, колодки будут изнашиваться неравномерно;
  3. Стиль вождения – чем интенсивнее нагружаются элементы системы, тем быстрее они изнашиваются.

На панели приборов четырнадцатой расположен индикатор износа тормозных колодок. О том, что необходимо их менять, свидетельствует непрерывное свечение индикатора. Однако не стоит полностью доверять электронике. Проверять степень износа агрегата необходимо регулярно, каждые 10 тыс. километров.

Чтобы проверить износ тормозного диска и колодок необходимо поставить четырнадцатую на ручной тормоз и под задние колеса установить башмаки (упоры). Далее, ослабляем фиксирующие колеса гайки и поднимаем автомобиль на домкрат. Полностью откручиваем и снимаем колеса, очищаем элементы тормозной системы от грязи.

Теперь берем штангенциркуль и выполняем замеры. Ниже приведен критический минимум толщины основных агрегатов. Если замеры показали, что износ передних тормозных колонок либо дисков превысил данные показатели, их необходимо менять в срочном порядке:

  • Минимальная допустимая толщина дисков – 10,8 мм;
  • Толщина фрикционных накладок на колодках – 1.5 мм;
  • Диаметр заднего барабанного тормоза – 201,5 мм.

Также замена узлов необходима в случае, если визуальный осмотр показал наличие агрегатах каких-либо механических повреждений – трещин, выбоин, сколов, искривлений, или люфта в соединениях.

Проверяем износ и принимаем решение о замене диска и колодок

МЕНЯЕМ ТОРМОЗНЫЕ ДИСКИ (ТД) И КОЛОДКИ СВОИМИ РУКАМИ

Замена тормозных дисков на ВАЗ 2114 достаточно простой процесс, который, при наличии необходимого оборудования и 2-3 часов свободного времени можно без проблем выполнить своими руками.

Чтобы самостоятельно заменить диски вам потребуются следующие инструменты:

  • Домкрат;
  • Отвертка;
  • Ключи на 17, 8 и 13;
  • Балонный ключ.
  • Резиновый молоток.

Резиновый молоток в работе

Выполняем замену дисков в такой последовательности:

  1. Ставим четырнадцатую на ровную поверхность, желательно чтобы это был асфальт. Под колеса устанавливаем противооткатные упоры;
  2. Если колеса автомобиля не снимались длительное время, имеет смысл обработать все резьбовые соединение WD-40 и подождать минут 10-15 – это значительно облегчит процесс снятия;
  3. Срываем фиксирующие колесо гайки с мертвой точки при помощи балонного ключа. Поскольку при этом автомобиль может сильно раскачиваться, делать это нужно перед поднятием машины на домкрате;
  4. После того как крепления ослаблены, устанавливаем домкрат в место специального упора и поднимаем автомобиль;
  5. Скручиваем балонным ключом все фиксирующие гайки и снимаем колесо;
  6. Снимаем колодку, для этого необходимо выкрутить фиксирующий ее суппорт. Делается это ключом на 17. Предварительно необходимо демонтировать крепеж тормозного шланга (ключом на 13) и слить в заранее подготовленную емкость вытекающую жидкость;
  7. Снимаем тормозной цилиндр. Он закреплен двумя болтами, которые можно выкрутить ключом на 13;
  8. Теперь мы получили свободный доступ к диску. Он закреплен двумя направляющими шпильками (штифтами), которые нам нужно выкрутить ключом на 8;
  9. После снятия фиксаторов резиновым молотком простукиваем заднюю сторону диска так, чтобы он слез со ступицы. Для этого можно использовать обычный молоток и брусок дерева в качестве подкладки, однако делать все нужно крайне аккуратно;
  10. По завершению демонтажа выполняется установка диска. Монтаж новой детали выполняется же алгоритму, что и снятие тормозного диска ВАЗ, только в обратной последовательности. Перед установкой, место соединения со ступицей нужно смазать специальной высокотемпературной смазкой, хорошо подходит так называемая “медная” смазка.

Нередко вместе с заменой дисков также нужно выполнить замену передних тормозных колодок на ВАЗ 2114.

Делается это следующим образом:

  1. После снятия колеса и очистки деталей от грязи вынимаем шланг подачи тормозной жидкости из кронштейна;
  2. С помощью ключа на 17 выкручиваем верхний болт крепления суппорта. Чтобы открутить данный болт необходимо отогнуть контр-шторку, которая препятствует проворачиванию болта при езде, сделать это можно обычной плоской отверткой;
  3. Аналогичным образом ослабляем (не нужно выкручивать полностью) нижний болт крепления суппорта;
  4. Отодвигаем скобу, закрывающую тормозные колодки, вверх (она будет держаться на ослабленном болте);
  5. Вынимаем износившиеся колодки и на их место устанавливаем новые;
  6. Закручиваем суппорт обратно, крепим шланг подачи жидкости обратно в кронштейн и устанавливаем колесо.

Зная, как заменить передние тормозные диски и колодки, со всей работой вы справитесь за 2-2.5 часа – ничего сложного в этом нет. Однако если вы раньше этого никогда не делали, то имеет смысл обратиться в автосервис и внимательно проследить за тем, как все делается, а уже на следующий раз браться за работу самому.

ПРИМЕРНАЯ СТОИМОСТЬ РАБОТ В СЕРВИСЕ

Ориентировочная стоимость работ в автосервисе на сегодняшний день следующая:

  • Поменять тормозные диски на ВАЗ 2114: передние – 1000 р, задние – 800 р. (спрос на замену передних дисков больше, из-за этого и цена выше);
  • Замена колодок дискового типа – 500 рублей;
  • Замена барабана заднего тормоза – 300 рублей;
  • Замена колодок барабанного типа – 800 рублей;

СТОИМОСТЬ ТД

Стоимость тормозных дисков на ВАЗ 2114 зависит от производителя: хорошо зарекомендовали себя стандартные агрегаты Авто-ВАЗа, стоят они недорого, около 1 тыс. рублей за 1 шт., при этом обладают долговечностью и надежностью – отличный вариант для спокойной езды.

Владельцы четырнадцатых, отдающее предпочтение более агрессивное езде, хвалят вентилируемые передние тормозные диски на ВАЗ 2114 “МастерСпорт 14” и “BremboMax 14”, их цена составляет 2200 и 1600 рублей соответственно.

Ссылка на основную публикацию
Adblock
detector
