Установка проставочных колец под динамики

Проставочные кольца под динамики

Основными задачами изготовления проставочных колец под нештатные динамики профессиональные акустики считают максимальное приближение диффузора к защитной сетке (грилю) и надежное крепление твитера или мидбаса к внутреннему каркасу дверной полости, боковой стойки. При этом дополнительное устройство не должно ухудшать акустических характеристик динамика. Несложная конструкция проставочных колец доступна для самостоятельного изготовления, но профессионалы считают кольца только одним из этапов сложной звуковой инсталляции динамика. При перемещении динамика со штатного места необходим ряд дополнительных работ, одной из которых будет изготовление и монтаж проставочного кольца. Использование прокладок от штатных динамиков исключено, так как для бюджетных моделей они изготавливаются из картона или низкокачественного пластика, не отличаются прочностью и акустическими качествами.

Мастера акустического цеха сервиса «Авто Капитан» изготовят проставочные кольца для любого динамика и модели автомобиля. Изготовление проставочных колец потребуется и при новой компоновке акустики. Для этого наши мастера помогут вам выбрать место расположения динамиков, построят акустическую схему, установят оборудование.

  • Acura
  • Alfa Romeo
  • Audi
  • Bentley
  • BMW
  • Cadillac
  • Chevrolet
  • Chrysler
  • Citroen
  • Daewoo
  • DAF
  • Datsun
  • Dodge
  • Fiat
  • Ford
  • Geely
  • Great Wall
  • Hino
  • Honda
  • Hummer
  • Hyundai
  • Infiniti
  • ISUZU
  • Porsche
  • Renault
  • Saab
  • Scania
  • SEAT
  • Skoda
  • Smart
  • SsangYong
  • Subaru
  • Suzuki
  • Toyota
  • Volkswagen
  • Volvo
  • ГАЗ
  • ЗИЛ
  • КамАЗ
  • УАЗ

График: с 8:00 до 22:00

Стоимость услуг по изготовлению & установке колец

Изготовление простых колец 1 час 600–1600 руб. Изготовлений сложных колец 2-3 ч 1600–2600 руб. Изготовление колец для твитеров 1 час 800–1200 руб. Изготовление опорных элементов для СЧ, ВЧ динамиков 2–4 ч 1000–1500 руб. Изготовление колец для сабвуфера (дерево) 1 час 400–800 руб. Изготовление колец для сабвуфера (металл) 1 час 800–1200 руб.

Установка колец на саморезы / болты 0 / 50–100 руб.

Установка колец на динамики бесплатна в том случае, если вы заказали у нас установку акустики.

Изготовление других элементов

Гарантия на проставочные кольца

  • На деревянные кольца — 1 год
  • На металлические кольца — 2 года
  • На установку колец — 2 года

Если в течение гарантийного срока где-то что-то будет не так, не важно что, по нашей вине, тогда мы всё бесплатно исправим и предоставим скидку на последующее обслуживание.

Полезная информация о проставочных кольцах для динамиков

Функции, конструкции, места установки проставочных колец

При установке новых динамиков на штатные места заводского оборудования любители хорошей акустики обычно выбирают громкоговорители большего размера. В бюджетные модели динамики диаметром в 16 или 20 сантиметров установить нельзя. Увеличенный размер диффузора требует больших размеров магнитной головки. Расстояние между металлическим каркасом и наружной филенкой двери (внутренней обшивкой дверной карты) не соответствует установочной глубине нового динамика, который упирается в опущенное дверное стекло.

Для приближения диффузора в обшивке дверной карты, надежного крепления к металлу внутреннего каркаса используют проставочные кольца. По конфигурации диффузора динамика различают круглые, овальные проставки. Конструктивно выделяют цилиндрические кольца, проставки с бортиком (для внешнего края диффузора), ушками для винтов, квадратные конструкции с внутренним кольцом. Проставочное кольцо должно быть достаточно массивным, чтобы гасить вибрации металла, не передавая их на динамик.

Внутренняя поверхность кольца зависит от конфигурации динамика, может быть прямой или скошенной формы. Применяются и цельные конструкции из двух или трех проставочных колец с промежуточными перепонками. Такие конструкции предназначены для инсталляции твитеров и мидбасов в одно технологическое отверстие внутреннего металлического каркаса дверной полости.

Основным местом для применения проставочных колец считается внутренняя полость дверей, но применяются и миниатюрные кольца для твитеров в боковых стойках. Такие проставки изготавливаются индивидуально, под специальные вкладыши в боковые стойки, лишенные внутреннего каркаса.

Материалы и инструменты для изготовления проставочных колец

Любители используют для ручного изготовления проставочных колец плиты ДВП, МДФ, ДСП, бытовые пластики. Эти материалы доступны, хорошо обрабатываются, но не обладают нужной прочностью и акустическими характеристиками. Профессиональные акустики считают лучшим материалом для изготовления проставок многослойную акустическую или «корабельную» фанеру.

Для самостоятельного изготовления проставочных колец вам понадобятся такие инструменты и расходные материалы:

  • многослойная фанера или МДФ;
  • лобзик или электролобзик;
  • напильники, надфили, наждачная бумага;
  • дрель;
  • столярный клей (как альтернатива — клей ПВА или «жидкие гвозди»);
  • герметик;
  • кисти, шпатели.

Их альтернативных материалов любители самостоятельного изготовления выбирают недорогие и доступные, такой принцип не увеличивает надежности проставок и качества звучания динамика.

Самостоятельное изготовление проставочных колец

Для изготовления проставочного кольца нужно снять точные размеры динамика, изготовить шаблон, по нему выпилить круглую или овальную деталь. Толщину кольца определяют примеркой динамика в дверь с опущенным стеклом. При отсутствии фанеры нужной толщины проставку собирают из двух фанерных колец толщиной в 10 или 12 миллиметров. Между собой кольца склеивают, для надежности укрепляют соединение мебельными шурупами.

Читать еще:  Уаз 3152 технические характеристики

Любители заполняют наружные и внутренние щели между кольцами герметиком, покрывают кольцо мебельным лаком, хотя такие меры практического улучшения акустических свойств не приносят. При установке динамика на проставочные кольца и креплении на металлический каркас двери в отечественных моделях часто приходится увеличивать штатные технологические «окна», для чего требуются навыки работы с металлом. К металлическому каркасу проставочное кольцо крепится винтами или саморезами.

Трудным процессом для необорудованной мастерской становится выпиливание круговых или овальных вырезов точного размера. Без специального оборудования или знакомого фрезеровщика сделать это с одной попытки невозможно. Любители обычно выпиливают лобзиком уменьшенный размер внутреннего и увеличенный диаметр наружного круга (которые получаются кривыми) и подгоняют их размеры с помощью напильника, надфиля, наждачки. На эту операцию уходит немало времени.

Основные ошибки новичков:

При работе «методом проб и ошибок» начинающие любители тюнинга неизбежно повторяют работу несколько раз, добиваясь приемлемого результата экспериментальным путем. Часто плохой звук или дребезжание проявляются уже после установки динамика и сборки дверной карты, поэтому приходится многократно повторять операции разборки двери и крепления колонки.

Профессиональное изготовление и установка проставочных колец

Для профессиональных акустиков нашего автосервиса нет необходимости изготавливать проставочные кольца вручную. В их распоряжении есть чертежи проставок для большинства распространенных моделей динамиков, по которым проставочные кольца фрезеруются на станке с точным соблюдением размеров. Для редких моделей динамиков акустики снимают размеры с минимальными допусками, изготавливают новые чертежи.

Проставочные кольца изготавливаются из высококачественной акустической фанеры и не требуют дальнейшей обработки. При установке динамиков на проставочные кольца наши мастера:

  • надежно закрепят проставки и динамики;
  • подберут звукоизолирующую прокладку (при необходимости улучшат звукоизоляцию двери);
  • изготовят вкладыши в боковые стойки под проставки твитеров;
  • расширят существующие технологические окна;
  • при изменении акустической схемы аккуратно прорежут установочные окна, реконструируют наружную обшивку дверной карты;
  • изготовят и установят цельные комбинации из нескольких проставочных колец.

При профессиональной установке проставочных колец и динамиков на ваш автомобиль не потребуется многократная разборка дверей (мастера проводят ее щадящими методами и специальными инструментами).

Проверенные конструкции проставочных колец надежно закрепят новые динамики, улучшат звучание звукового фронта. Во время изготовления проставок вы можете заказать дополнительные работы: шумоизоляцию элементов салона, оригинальный декор дверных карт и центральной консоли.

Обязательными правилами для мастеров сервиса «Авто Капитан» являются работа без рекламаций, проверка работы установленного оборудования, соблюдение договорных сроков, бережное отношение к чужой собственности (автомобилям клиентов и предоставленному оборудованию).

Сообщества › Автозвук › Блог › Установка акустики на солярис или проставочные кольца сделанные руками ).

Ничего особенного конечно, так — рядовая установка, но может кого заинтересует.
Итак поехали…

Смотрите также

Комментарии 94

Классная работа.
Подскажи.
У меня штатная проставка 40 мм. какой высоты мне нужен подиум из фанеры?
Думаю по поводу 30 но тогда зазор между динамиком и дверной картой будет 10 мм. думаю это не есть хорошо!

колечко из поролона спасет ситуацию

да, были времена… теперь станок всё режет )

Какая оптимальная толщина колец, чтобы обшивку динамик не задевал и был близко? какой диаметр отверстий под крепеж?

Привет. Подскажи пожалуйста, чем обклеивал сверху кольца. Вроде похоже на поролон.

это битопласт, но можно и другой похожий материал.

Спасибо. А где продаётся в магазинах автозвука или в автомагазинах?

там же где и автомобильная шумоизоляция

Ясно. Ещё раз благодарю.

Если из штатных проставок вырезать динамики — 16ые в этот пластик получится прикрутить?

Заклепки подлицо или выступают?

Аккуратная работа. Интересно какие заклёпки используете? Я вот Новус прикупил))

желтенькие какие то )

Легко и просто, качественно и презентабельно.

Это про отчет?, ну там тоже есть нюансы ).

недурно для первого раза

Про стол расскажи, в личку, если не в лом)

А есть где нибудь описание сего чудо фрезера?

обычный, ручной фрезер Dewalt 621 по удобству один из лучших ИМХО.

Норм ценник. но мне скорее интересно была вся конструкция. снизу ж крепится как то? Я так понимаю сам фрезер не двигается, двигается фанера относительно него. а конструкцию циркуля не очень улавливаю. 🙁

Читать еще:  Короткие шатуны на ваз 2101

Хорошо получилось. Молодец.

Динамики вплотную к картам ставил?

Нормально там всё, сейчас вот только накинул и включил. Не задевает ничего.

Да я просто хочу узнать как делается правильно вплотную или нужно зазор оставлять.

лучше когда поближе, лишь бы диффузор не задевал.

Нормально там всё, сейчас вот только накинул и включил. Не задевает ничего.

Какая фирма и модель динамиков?
Какая посадочная глубина?
Проводку новую прокладывали, а старую на своем месте оставили?

Focal ISS 165, работают от штатного ГУ, провода не меняли. Саб под правым седлом. В общем все довольно простенько. Чуйки достаточно, играет довольно громко.

Даже не верится, что штатная голова эти динамики раскачивает. Я так понял, что и саб еще есть.
Сейчас вопросом замены динамиков занялся, в итоге пришел в выводу что только через усилитель штатная голова динамики раскачает. А тут фокал от штатки нормально играет.

Forever18, шляпа это все получится. Сделал я от штатной головы, через преобразователь на усилитель и в новую акустику. Да, стало лучше, но это далеко от качественного звука, скорее стало просто громко. Лучше бы я просто сменил голову, уж точно было бы дешевле и уверен что звук стал бы качественнее.

Ну, если бы ты сделал без адаптера и вывел сигнал с DSP до выходной микросхемы, разницу бы ощутил. Здесь правда тоже не все так просто бывает. Затык в том, что уровень

Forever18, шляпа это все получится. Сделал я от штатной головы, через преобразователь на усилитель и в новую акустику. Да, стало лучше, но это далеко от качественного звука, скорее стало просто громко. Лучше бы я просто сменил голову, уж точно было бы дешевле и уверен что звук стал бы качественнее.

Я через линейные выходы буду подключать. Нашел человека который выпаять их от платы сможет. Через преобразователь мистери уж понял, что фигня получится. Можно еще через процессорный преобразователь фирмы эдиссон (если не ошибаюсь), но стоимость его около 13- 15 тыс.

Как грамотно закрепить динамики на подиумы в двери (Установка подиумов для динамиков 16,5 см в Гольф 3)

Corporation

Прямо, прямо! А ты доворачивай!

Качественный автозвук можно получить только при грамотном монтаже всех компонентов акустической системы. Ходят слухи, что недорогие динамики, грамотно установленные, играют лучше, чем дорогие, но установленные кое-как.

В Гольф 3 можно установить круглые динамики 16,5 см в передние двери, закрепив их 4 шурупами за пластик дверных карманов. Это самый простой способ, но он несет в себе массу недостатков: динамики расшатывают пистоны, со временем карманы начинают топорщиться, звук имеет малую глубину, на высокой громкости начинаются искажения и пердеж.

Избежать этого помогут акустические подиумы. Динамик должен быть жестко закреплен за дверь, только тогда он сможет отыгрывать сцену с наивысшим качеством. Глубина звучания возрастет.

Работы было бы правильно начать с оклейки внутренней поверхности двери виброизоляционным материалом. Для 5-дверки можно взять STP Gold, а для трехдверки лучше ограничиться виброй потоньше, типа Silver, иначе рискуем сделать дверь “неподъемной”. Поверх виброизоляции проклеиваем слой сплэна 4-10 мм. При проклейке удобнее работать с небольшими фрагментами. Сплэн не допускает переклеивания, будьте внимательны!

Теперь, собственно, о том, как закрепить динамик.
Прикручиваем к двери на два болта М6 вот такую перемычку из полосы 25х4мм:

Она будет служить опорой для подиума. Под винты следует подложить пружинные шайбы Гровера и/или воспользоваться самоконтрящимися гайками с нейлоновым кольцом.

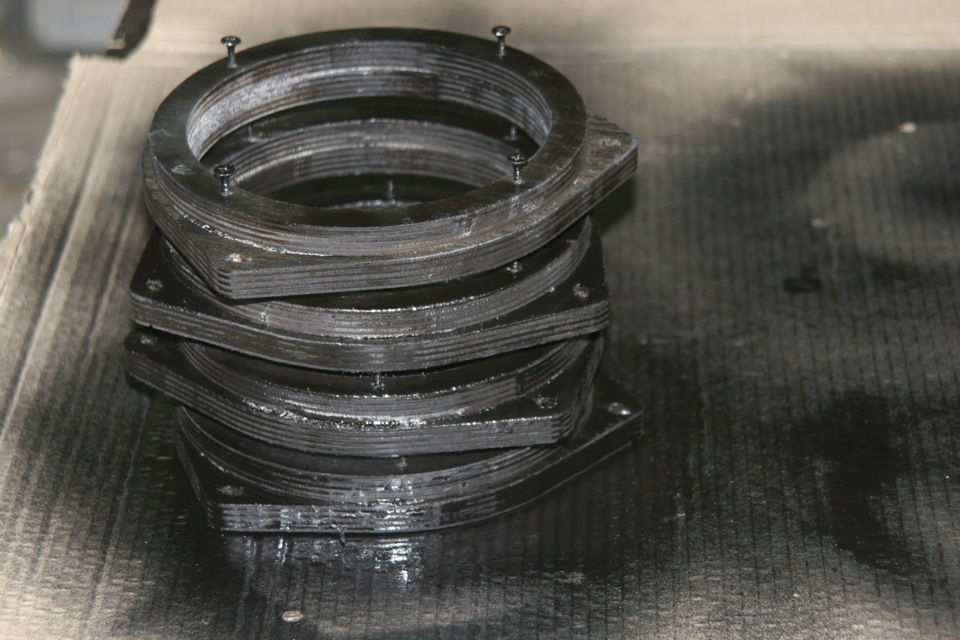

Из фанеры толщиной 10 мм вырезаем три кольца и одно полукольцо (полукольцо ориентируется на перемычку), скрепляем их шурупами, промазав эпоксидкой:

Вырезать кольца удобнее всего электролобзиком, но те, у кого его нет, могут воспользоваться дрелью и засверлить отверстия по кругу, затем прорубить перемычки сапожным ножом и молотком. Обрабатывать фанеру можно полукруглым напильником или на точильном круге.

При обработке колец во избежании сколов фанеры не держите напильник в одной плоскости со срезом, при движении напильника вперед поднимайте его кончик на 3-5 градусов, при возвращении назад опускайне на 3-5 градусов.

Для скрепления колец достаточно 5-6 шурупов по дереву с потайной головкой. Излишки шурупов стачиваем на точиле.

Эпоксидная смола наносится на все поверхности колец, затем шурупы стягиваются. Края кольца тоже промажьте смолой во избежании гниения древесины.

Читать еще:  Признаки неисправности датчика абсорбера

Дорабатываем карту, чтобы пролезло наше кольцо:

Для этого снимаем карман и ножовочным полотном увеличиваем диаметр отверстия.
Также нужно срезать выступающие части втулок, в которые входили старые шурупы.

Закрепляем кольцо с помощью саморезов, разметив места для них (работать удобнее вдвоем):

Рекомендую штатные отверстия в карте (для шурупов) рассверлить так, чтобы шуруп мог свободно проходить через них. Так динамик будет плотно зажат между картой и грилем.

Закрепляем карту. Динамик ставится на саморезы, закрученные в деревянное кольцо сквозь штатную карту.

Данный способ монтажа хорош еще и тем, что дверная карта очень надежно закрепляется в переднем нижнем углу самим динамиком.

И финальный штрих – это монтаж грилей. Я использовал грили с отверстиями для шурупов. Сами шурупы были сделаны из шурупов с пресс-шайбой путем стачивания самой пресс-шайбы Шурупы покупались в отделе метизов хозяйственного магазина.

По завершению работы получаем крепко закрепленный динамик и более качественный звук.

Возможно, что звук станет еще лучше если “зашить” все технологические окна в двери чем-то типа листа алюминия, оклеенного вибро-шумоизоляцией.

Крепеж проставочных колец

#1 OFFLINE freezer

    • Откуда: Россия
  • житель Блюза
  • 37 сообщений
  • Регистрация: 07.04.2008
  • Имеем подиум состоящий из двух колец фанеры 2 см.
    Как лучше (жесче).
    1.Каждое кольцо прикрутить отдельно к металлу двери(сперва первое а затем второе)
    2.Два кольцо одним единым целом

    И надо ли клеить их между собой,может слой герлена проложить,чтоб с первичного кольца (куда динамик крепится) снять однородность (колебания) среды на второе кольцо.

    #2 OFFLINE FIL

    • Откуда: Москва
  • житель Блюза
  • 5 531 сообщений
  • Регистрация: 12.07.2005
  • Имеем подиум состоящий из двух колец фанеры 2 см.
    Как лучше (жесче).
    1.Каждое кольцо прикрутить отдельно к металлу двери(сперва первое а затем второе)
    2.Два кольцо одним единым целом

    И надо ли клеить их между собой,может слой герлена проложить,чтоб с первичного кольца (куда динамик крепится) снять однородность (колебания) среды на второе кольцо.

    #3 OFFLINE freezer

    • Откуда: Россия
  • житель Блюза
  • 37 сообщений
  • Регистрация: 07.04.2008
  • Читаем форум и думаем, думаем, думаем.
    ЗЫ: Вы в своём же вопросе понаписали так что противоречите сами себе – как это и за счёт каких таких свойств ГЕРЛЕН может обеспечить ЖЁСКОСТЬ.

    #4 OFFLINE FIL

    • Откуда: Москва
  • житель Блюза
  • 5 531 сообщений
  • Регистрация: 12.07.2005
  • Я имел виду тонкий слой герлена проложить между двумя колцами,и их (два кольца вместе ) болтами прикрутить к металлу.Герлен как разделяющую,гасящую среду использовать хотел,чтоб колебания верхнего кольца не передовались нижнему далее двери.

    #5 OFFLINE Корнунт

    • Откуда: Московская обл.
  • житель Блюза
  • 254 сообщений
  • Регистрация: 02.02.2008
  • Имеем подиум состоящий из двух колец фанеры 2 см.
    Как лучше (жесче).
    1.Каждое кольцо прикрутить отдельно к металлу двери(сперва первое а затем второе)
    2.Два кольцо одним единым целом

    И надо ли клеить их между собой,может слой герлена проложить,чтоб с первичного кольца (куда динамик крепится) снять однородность (колебания) среды на второе кольцо.

    #6 OFFLINE freezer

    • Откуда: Россия
  • житель Блюза
  • 37 сообщений
  • Регистрация: 07.04.2008
  • Разница если и будет, то копеечная. Я бы намазал клеем и притянул одним целым.

    #7 OFFLINE by_demid

    • Откуда: Белгород
  • житель Блюза
  • 424 сообщений
  • Регистрация: 06.12.2007
  • Имеем подиум состоящий из двух колец фанеры 2 см.
    Как лучше (жесче).
    1.Каждое кольцо прикрутить отдельно к металлу двери(сперва первое а затем второе)
    2.Два кольцо одним единым целом

    И надо ли клеить их между собой,может слой герлена проложить,чтоб с первичного кольца (куда динамик крепится) снять однородность (колебания) среды на второе кольцо.

    сделать минимум 6 отверстий в обоих кольцах насквозь стянуть их между собой шурупами, на внутренем кольце можно вставить мебельные гайки.
    между каждым кольцом и металом двери положить слой виброизоляции,
    контакт между поверхносями будет больше, да и звяканья от метала будет меньше. IMHO

    #8 OFFLINE Корнунт

    • Откуда: Московская обл.
  • житель Блюза
  • 254 сообщений
  • Регистрация: 02.02.2008
  • сделать минимум 6 отверстий в обоих кольцах насквозь стянуть их между собой шурупами, на внутренем кольце можно вставить мебельные гайки.
    между каждым кольцом и металом двери положить слой виброизоляции,
    контакт между поверхносями будет больше, да и звяканья от метала будет меньше. IMHO

    #9 OFFLINE superJohn

    • Откуда: Екат
  • житель Блюза
  • 888 сообщений
