Тяговый редуктор на газель

Как купить оригинальный редуктор заднего моста на автомобиль «ГАЗель БИЗНЕС»

Безотказная работа любого автомобиля зависит от регулярного и своевременного технического обслуживания. При этом крайне важно использовать надёжные запасные части и расходные материалы. Однако процесс выбора запасных частей достаточно сложен для потребителя.

На автомобильных рынках и в гаражных мастерских часто продаются запасные части, которые выдаются как оригинальные или даже выглядят как оригинальные, но стоят значительно дешевле. За счёт чего достигается разница в цене и стоит ли переплачивать? Покупатель может оценить внешний вид, упаковку, иногда геометрические параметры, но для сложных автомобильных систем этого недостаточно. Из чего сделан узел, какие материалы использовались, не включены ли в узел элементы, уже бывшие в эксплуатации? Определить это можно лишь в ходе дорогостоящего анализа в специальных лабораториях.

Проверка на качество

В рамках большого исследования рынка запасных частей специалисты «Группы ГАЗ» приобрели в четырёх разных торговых точках редукторы заднего моста на автомобиль «ГАЗель БИЗНЕС». Функция этого важного узла – передача крутящего момента от коробки передач на ведущие колёса. Стоимость «неоригинала» начинается от 8,5 тыс. рублей, цена в фирменных магазинах – от 16 тыс. рублей.

Уже поверхностный осмотр (фото 1) показал, что на двух из четырёх редукторов картер не новый, а восстановленный. По номеру детали (фото 2) удалось установить, что один из картеров был выпущен в 2002 году, другой – в 2008 году. Учитывая, что сейчас 2016 год, можно только гадать, сколько прослужит узел, собранный из деталей с такой степенью износа.

После осмотра редукторы были отправлены на более серьёзную проверку. Испытания на обкаточном стенде показали на первом образце (фото 3) наличие люфта фланца ведущей шестерни и повышенного шума, на втором образце (фото 4)– закусывание фланца и повышенный шум. По сути, это означает низкое качество сборки и обработки поверхностей элементов редуктора, что ведёт к повышению нагрузки на все элементы системы.

Третью деталь вообще не удалось установить на стенд – на ней был установлен фланец, который не применяется в серийном производстве. Установка подобного узла на автомобиль потребует от автовладельца дополнительных усилий, а надёжность его соединения с карданной передачей будет низкой.

Сталь, из которой не делают редукторы

Самое интересное выявилось при лабораторном исследовании химического состава стали, из которой изготовлены ключевые элементы редуктора (фото 5 и 6): ведомая и ведущая шестерни, шестерня полуоси и сателлит дифференциала заднего моста. По конструкторской документации все эти детали должны изготавливаться из материала 20ХГНМ – хромомарганцовоникелевой стали с молибденом, которая отличается повышенной твёрдостью и прочностью, что позволяет использовать её в условиях повышенных динамико-вибрационных нагрузок. Вместо этого в деталях трёх из четырёх исследованных образцов применена сталь 18ХГТ – более дешёвая и менее стойкая в эксплуатации. В промышленном производстве такой тип стали используется для элементов, имеющих второстепенное значение и никогда в составе таких нагруженных узлов, как редуктор заднего моста.

Ни владелец автомобиля, ни даже специалист не в состоянии определить марку стали без дорогостоящего анализа и этим пользуются недобросовестные производители запасных частей. Результатом покупки детали из более дешёвого металла станет быстрый выход из строя шестерён с последующей заменой редуктора, а возможно, и с дорогостоящим ремонтом карданной передачи.

Перечисленным недостатки контрафактных редукторов не ограничиваются. Во всех четырёх приобретённых узлах не выдержаны геометрические параметры коробки сателлитов, в трёх наблюдается значительный износ шестерён и т.д. (фото 7 и 8).

Детали машин ГАЗ

Все четыре исследованных образца изготовлены с нарушением конструкторской документации из несоответствующих требованиям марок стали, в большинстве из них использованы элементы, имеющие высокую степень износа. Эксплуатация таких редукторов приведёт к их преждевременному выходу из строя, необходимости эвакуации автомобиля и, возможно, к дорогостоящему ремонту карданной передачи.

Единственный надёжный способ приобретения качественных запасных частей – обращаться в надёжные торговые сети и в магазины, которые дорожат своей репутацией, имеют сертификаты от производителя и дают гарантию на свои товары. По автомобилям ГАЗ такой авторизованной сетью является «Детали машин ГАЗ», каждый из магазинов этой сети регулярно проверяется на соответствие продукции требованиям Горьковского автозавода.

Оригинальный редуктор заднего моста продаётся в упаковке под маркой «Детали машин ГАЗ». Каждый редуктор является номерным агрегатом, прошедшим контроль качества, что подтверждено штампом отдела контроля качества в паспорте. Каждый паспорт на данную деталь является документом, который подтверждает, что данная запасная часть изготовлена на предприятии ПАО «ГАЗ» и прошла контроль качества.

Каждый редуктор изготовлен в соответствии с требованиями технической документации, в том числе к используемым маркам стали. Соблюдение строгих требований к качеству обработки деталей и их поверхностей позволит потребителю не только продлить срок эксплуатации автомобиля, но и быть уверенным в своей безопасности и избежать в дальнейшем дорогостоящего ремонта.

Внутри находится паспорт и памятка, в которой указаны рекомендуемые и обязательные требования по его эксплуатации. На редукторе нанесён порядковый номер, который дублируется на упаковке и в паспорте.

Редуктор заднего моста Газели

Газель сегодня очень популярна в сегменте малого коммерческого транспорта благодаря низкой стоимости и неплохим эксплуатационным свойствам. Редуктор заднего моста Газели, как и большинство остальных узлов, надежен в условиях интенсивного использования автомобиля на наших дорогах.

Читать еще:  После замены стартера машина не заводится

Конструкция заднего моста

Сварная жесткая балка выполнена из штампованных стальных листов и состоит из картера главной передачи и запрессованных в нее кожухов полуосей (тип «банджо»). Дополнительно приварены подкладки рессор, кронштейны амортизаторов, крепление редуктора, задняя крышка, цапфы с фланцами для крепления ступиц, стойка для регулятора тормозов. Сверху на кожухе левой полуоси находится сапун для вентиляции и защиты от повышения давления.

Главная передача и дифференциал съемные, в картере крепятся болтами. Для обеспечения плавности хода, малого уровня шума, высокой нагрузочной способности при малых габаритах применяется гипоидная передача со смещенной вниз осью ведущей шестерни. Передаточное число для модификаций с двигателями ЗМЗ 5,125 и 4,556 для двигателя УМЗ. Возможна комплектация части автомобилей неразборным задним мостом старого образца. Шестерни главной передачи подбираются парой по пятну контакта и шуму, поэтому их замену необходимо проводить также в сборе.

Обслуживание редуктора

Узел надежен, но для того, чтобы отодвинуть ремонт, периодически необходимо:

  • проверять уровень масла;
  • очищать сапун от грязи;
  • подтягивать гайки фланца ведущей шестерни и крепления полуосей;
  • контролировать регулировку подшипников дифференциала и ступиц колес.

Для смазки применяется трансмиссионное масло класса GL-5, общий объем 3 литра (в несъемном варианте 2,2). Замена производится по рекомендациям производителя через 48 000 км пробега, но при интенсивной эксплуатации с высокой нагрузкой лучше менять масло через 30–35 тысяч. Сливать надо после поездки, в горячем виде масло вытечет быстрее и полнее. Если на магнитной сливной пробке есть металлические частицы, то можно выполнить десятиминутную промывку картера смесью масла с дизтопливом или керосином. После заливки на 10 минут поднимите домкратом поочередно левое и правое колеса для смазки их подшипников и долейте трансмиссионное масло.

Ремонт и замена редуктора Газель

Ремонт и замена редуктора

На необходимость выполнить ремонт указывают посторонние шумы заднего моста. Чаще это гудение, реже подвывание, сила звука может быть от малозаметной до вызывающей дискомфорт. Условно допустимым является только несильное гудение на некоторых режимах, избегая их, можно еще эксплуатировать редуктор Газели.

Осмотр и ремонт выполняются на снятом редукторе. Для демонтажа сливается масло, отсоединяются карданный вал и задние полуоси, откручиваются болты крепления. Ремонт достаточно сложен, предполагает использование съемников, напрессовку подшипников в горячем виде, применение динамометрического ключа, проведение ряда специфических точных регулировок. С этими задачами лучше справится специализированный автосервис с опытом, самостоятельно можно выполнить замену редуктора в сборе или заднего моста целиком.

Кроме стандартных двух вариантов редуктора для Газели имеются модификации с самоблокирующимся дифференциалом. Максимальный коэффициент блокировки 70–80% (полная блокировка невозможна), цена выше в 2–3 раза, требуется применение специального трансмиссионного масла. Возможна установка редуктора от Соболя, динамика автомобиля улучшится, но ресурс будет меньше. Совсем редким является узел с электронным управлением блокировкой, его цена в 4–5 раз выше, чем у штатного редуктора.

Для продления срока службы редуктора заднего моста выполняйте по возможности следующие правила:

  • не превышайте максимальную грузоподъ емность автомобиля, особенно при высокой температуре;
  • используйте первую передачу только для трогания с места, делайте это плавно;
  • старайтесь не буксовать;
  • вовремя проводите обслуживание, используя качественное масло.

Редукторы Газель во Владимире

Редуктор БАМЗ У30-2 без подогревателя

Пропановый редуктор KRASS БПО 5 2117516

Регулятор давления сжиженного газа БПО – 5 – 2 нева

Редуктора и запасные части БАМЗ Редуктор пропановый РДС.

Бытовой редуктор KRASS РДСГ-1 2117306

Редуктора и запасные части Русэлком Редуктор углекислот.

Редуктор для газового баллона рдсг 1-1.2 БАМЗ 1310001

Пропановый редуктор Сварог БПО 5-5 AL

Регулятор давления сжиженного газа РДСГ-1 20-60 bar гай.

Редуктор для газового баллона БАМЗ БПО-5 мини

Регулятор расхода Кедр У-30 8005035

Регулятор давления газа Cavagna Group typ 694

Редуктор для газового баллона БАМЗ БПО-5-4

Подшипник редуктора заднего моста для а/м Газель, 6-276.

Регулятор давления сжиженного газа РДСГ 1 – 1 . 2

Редуктор для газового баллона БАМЗ БКО-50-4

Регулятор давления газа Cavagna Group typ 694

Фильтр газа редуктора OMVL CPR

Редуктор для газового баллона БАМЗ БКО-50 мини-не

Передача карданная ГАЗ-2705 (3302-2200010-10)

Редуктор для азота, аргона, гелия, водорода и воздуха G.

Пропановый редуктор KRASS БПО 5 2117500

Редуктор для азота, аргона, гелия, водорода и воздуха G.

Регулятор расхода газа Сварог У-30/АР-40-КР1П-Р

Штуцер выхода газа редуктора Lovato

Редуктор Урал заднего моста (главная передача) в сборе.

Регулятор расхода газа Сварог У-30/АР-40-КР1П-Р

Редуктор пропановый БПО-5-3 Redius БПО 5-3

Редуктор для газового баллона БАМЗ БКО-50 МГ

Редуктор Tomasetto Alaska super AT09

Редуктор ПТК УЗО АР40-КР

Бытовой редуктор KRASS РДСГ-1 2117309

Фильтр газа редуктора OMVL CPR

Регулятор для углекислоты и аргона KRASS У 30/АР 40 211.

Редукторы Пропановые MTL Редуктор пропановый РДСГ-1 с р.

Бытовой редуктор KRASS РДСГ-1 2117306

Редуктор ПТК УЗО АР40-КР

Редуктор кислородный KRASS БКО 50 12,5 mini

Редуктор заднего моста для а/м Газель

Редуктор баллонный для инертных газов GCE Base Control.

Редуктор для газового баллона БАМЗ БПО-5-4

Пропановый редуктор KRASS БПО 5 2117500

Углекислотный редуктор БАМЗ У-30-2

Подшипник редуктора заднего моста для а/м Газель, 6-276.

Редуктор Lovato RGE090 (электронный )

Читать еще:  Стоимость коробки передач на ваз 2109

Редуктор БАМЗ У30-2 мг

Регулятор для углекислоты и аргона KRASS У30/АР40-Р min.

Регулятор расхода газа Сварог У-30/АР-40-КР1П-Р

Регулятор для углекислоты и аргона KRASS У 30/АР 40 211.

Редуктора и запасные части Русэлком Ротаметр аргоновый.

Регулятор для углекислоты и аргона KRASS У 30/АР 40 211.

Регулятор давления сжиженного газа A310i для газовых ба.

Газовый редуктор 4 кг/час 20-60 мбар

Редуктор заднего моста в сборе D2, D4 (ГЭТ)

Подшипник Редуктора Заднего Моста Газель Лпз 27606/34Гп.

Редуктор донмет АР-40 У-30ДМ универсальный

Пропановый редуктор GCE P2

Редуктор (регулятор давления) для пропановых баллонов с.

Редуктор для газового баллона (водород) БАМЗ БВО-80-4

Редуктор сварог БПО 5-5 КР (R M68/84S) пропановый

Редуктор газ. РДСГ 2-1,2 для клапана (Балтика)

Редуктор для газового баллона БАМЗ БПО-5-4

Редуктора и запасные части MTL Редуктор пропановый РДСГ.

Редуктор для газового баллона рдсг 2-1.2 БАМЗ 1310002

Редуктор Tomasetto Antartic super

Пробка КПП, редуктора заднего моста сливная газель, Вол.

Редуктор для газового баллона БАМЗ БАО-5МГ

Переходники редукторы РЗИ Переходник ( редуктор ) 12*10.

Редуктор сварог БКО 50-5 КР (R M68/841) кислородный

Аргоновый редуктор для газового баллона ар-40-2 мг БАМЗ.

Редуктор 3,9 в задний мост газель с двигателем Cummins.

Приобрел редуктор заднего моста для моей газели некст с передаточным число 3,9.

Редуктор 10*39, то есть 3,9.

Собственно, процедура замены редуктора не очень сложная, конечно, при наличии тепла и ямы).

Прежде чем сливать масло, нужно немного поездить на машинке и подогреть масло, дабы улучшить текучесть масла в заднем мосту газели.

Это мой мост!)

Сливаем масло и начинаем потихоньку всё откручивать…
Сначала полуоси, их можно черкнуть отвёрткой, чтобы быстро понять как она должна стоять и отверстия под болты совпали, кстати, откручиваем головкой на “17”:

Как-то так!

Затем кардан, ключиками “14” и “17”. Подвесной само собой снимать не надо.
Сам редуктор прикручен болтами на “17”. Чтобы не гемороиться с редуктором, так как он прилично весит, я воспользовался вот таким домкратом на колёсиках… скажу я вам охрененно:

Придерживая редуктор за хвостовик, на этом домкрате можно катать его как и куда угодно. Вообще супер!

Снятие само собой произошло успешно!):

Редуктор 9*41, то есть 4,55.

Полуоси в хорошем состоянии, на шлицах только следы контакта.

Зубья пары тоже в хорошем состоянии.

Масло Shell Spirax S3 которое было залито в мосту, показало себя только с хорошей стороны:

Масло остаётся на деталях хорошей толстой плёнкой.

После процесса очистки с помощью отвертки и ветоши, следует промазать прокладки герметиком:

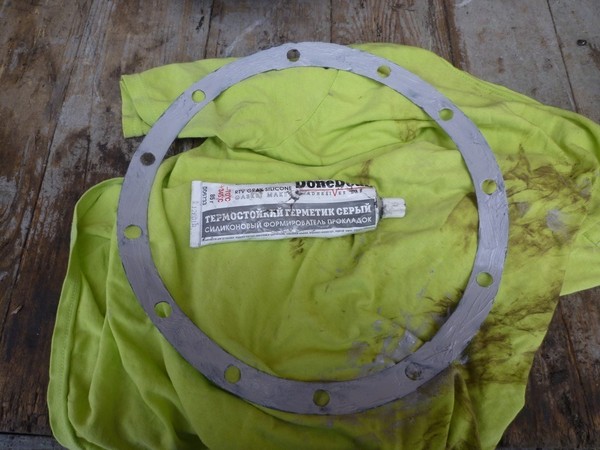

Вот такой комплект прокладок.

Хороший герметик. Не морозится, накладывается хорошо и главное держит масло и прочую автожижу!

Прокладки, промазанные герметиком, устанавливаются на редуктор и полуоси.
Соответственно, с помощью того же подкатного домкрата подкатил под машину новый редуктор, поддомкратил до нужного уровня, ввёл в нишу моста, остаётся только закрутить болты.

Новый редуктор.

Далее собираем всё в обратном порядке разбору. И вуаля, всё на месте:

Ура, всё на месте, всё крутиться и всё вертится!)

Масло Shell в этот раз в магазине ограничилось 2 бутылками по литру, поэтому взял вот такое масло Mobil Mobilube HD GL5 80w90:

О какое!)

Результат замены редуктора выливается в +14% к скорости авто. Если на мощности я не ощутил недостатка, в виду хорошей прошивки на 148 л.с и 360 Н*м, то скорость как оказалось бросается в глаза!) Спидометр конечно показывает сейчас х.з. что!) Поэтому, вместе с редуктором, к спидометру были приобретены шестерни привода датчика спидометра в КПП:

Так же от 3110.

Заменить их, как полагаю, соберусь уже только к лету!)
В целом проделанной работой доволен, не зря потратил 2 часа времени!) Ко всему прочему, обещают понижение расхода топлива, приблизительно, на 1 литр, посмотрим!)

19.02.2014- 23.02.2014г. Постепенно обкатываю редуктор, за 4 дня получилось около 100 км. Покатался по бордюрам, по прямой дороге до 3-ей передачи…
24.02.2014г. Сегодня проехал 170 км от заправки до полного до заправки до полного, топлива ушло 18,20 л. 50% МКАД и шоссе, остальное пробки, включая часовую на трёшке! По тяге теперь могу сказать точно, на 3-4-5 тяги стало меньше! За то теперь машине не нужна 6-я!) Крейсерская скорость 105-110 км/ч! Выше не разгонялся, потому как редуктор ещё обкатывается.
27.02.2014г. Ощущения очень хорошие, езда не напряжная. Расход падал до 10 литров на сотню, думаю не предел!
05.03.2014г. Ну и фото скорость(c GPS) при оборотах:

80 км/ч= 2000 об.мин.

90 км/ч= 2250 об.мин.

100 км/ч= 2500 об.мин.

Ремонт сцепления Газ Газель

Содержание статьи:
1. Установка вакуумного усилителя сцепления ГАЗ Газель
2. Установка сцепления Hola ГАЗ Газель
3.

Тяговый редуктор на газель

Замена ГП

При смене мотора или коробки, как правило требуется замена передаточного числа в заднем мосту. Причина этого кроется в другой мощности, другом распределении крутящего момента, других передаточных числах нового комплекта мотор+коробка. К примеру, на тех же Мерседесах Спринтерах существует пять видов главных пар и три вида КПП, которые подбираются индивидуально под требования каждого клиента. Кому-то надо возить тяжело но недалеко, кому-то далеко, но лёгкое, а кому-то вообще не надо ничего возить кроме себя самого, но очень быстро. На самом деле, и у нас есть кое-что подобное. Размерный ряд главных пар довольно таки широк, и хоть мы и не имеем такого разнообразия выбора, но кое-что подобрать можем.

Читать еще:  Схема затяжки болтов клапанной крышки шевроле лачетти

Стандартные передаточные числа:
5.1 — Тяговая, используется с маломощными моторами или с большим весом груза;
4.55 — Средняя, ГП для стандартной Газели со стандартным весом груза;
4.3 — Скоростная, используется с мощными моторами со стандартным грузом.
Не стандартные ГП которые можно установить в редуктор Газель:
3.9 — Скоростная, ГП используется с мощными моторами и с нестандартной МКПП с большим весом груза;
3.58 — Скоростная, ГП используется с мощными моторами с не стандартной МКПП со стандартным грузом.

Вот как происходит замена главной пары в редукторе заднего моста ГАЗель:

Чистим редуктор от грязи (лучше на мойке):

Фиксируем хвостовик и откручиваем гайку, предварительно убрав шплинт, если он есть:

Снимаем подшипник ведущей шестерни:

Если подшипник хороший, и планируется его оставлять, то одеваем его на калибр с родной регулировочной шайбой:

Ставим калибр в корпус редуктора и затягиваем хвостовик ( без сальника):

Устанавливаем второй калибр, затягиваем крышки ( бугеля), и щупом измеряем зазор:

Измеряем толщину старой регулировчной шайбы и подбираем новую:

Забиваем подшипник на ведущую шестерню с новой регулировочной шайбой:

добираемся до коробки диференциала.
Осматриваем подшипники:

разбираем коробку диференциала и дефектуем:

вот так меряется зазор шестерен. Руками прижимаем к корпусу ось, щипцами поднимаем в верх сателлит. Зазора не должно быть.

Новые шестерёнки дифференциала:

Собираем всё на резьбовой герметик:

Для посадки ведомой шестерни на корпус надо её нагреть:

Фиксирующие болты так же посадить на герметик:

Редуктор заднего моста Газели

Газель сегодня очень популярна в сегменте малого коммерческого транспорта благодаря низкой стоимости и неплохим эксплуатационным свойствам. Редуктор заднего моста Газели, как и большинство остальных узлов, надежен в условиях интенсивного использования автомобиля на наших дорогах.

Конструкция заднего моста

Сварная жесткая балка выполнена из штампованных стальных листов и состоит из картера главной передачи и запрессованных в нее кожухов полуосей (тип «банджо»). Дополнительно приварены подкладки рессор, кронштейны амортизаторов, крепление редуктора, задняя крышка, цапфы с фланцами для крепления ступиц, стойка для регулятора тормозов. Сверху на кожухе левой полуоси находится сапун для вентиляции и защиты от повышения давления.

Главная передача и дифференциал съемные, в картере крепятся болтами. Для обеспечения плавности хода, малого уровня шума, высокой нагрузочной способности при малых габаритах применяется гипоидная передача со смещенной вниз осью ведущей шестерни. Передаточное число для модификаций с двигателями ЗМЗ 5,125 и 4,556 для двигателя УМЗ. Возможна комплектация части автомобилей неразборным задним мостом старого образца. Шестерни главной передачи подбираются парой по пятну контакта и шуму, поэтому их замену необходимо проводить также в сборе.

Обслуживание редуктора

Узел надежен, но для того, чтобы отодвинуть ремонт, периодически необходимо:

  • проверять уровень масла;
  • очищать сапун от грязи;
  • подтягивать гайки фланца ведущей шестерни и крепления полуосей;
  • контролировать регулировку подшипников дифференциала и ступиц колес.

Для смазки применяется трансмиссионное масло класса GL-5, общий объем 3 литра (в несъемном варианте 2,2). Замена производится по рекомендациям производителя через 48 000 км пробега, но при интенсивной эксплуатации с высокой нагрузкой лучше менять масло через 30–35 тысяч. Сливать надо после поездки, в горячем виде масло вытечет быстрее и полнее. Если на магнитной сливной пробке есть металлические частицы, то можно выполнить десятиминутную промывку картера смесью масла с дизтопливом или керосином. После заливки на 10 минут поднимите домкратом поочередно левое и правое колеса для смазки их подшипников и долейте трансмиссионное масло.

Ремонт и замена редуктора Газель

Ремонт и замена редуктора

На необходимость выполнить ремонт указывают посторонние шумы заднего моста. Чаще это гудение, реже подвывание, сила звука может быть от малозаметной до вызывающей дискомфорт. Условно допустимым является только несильное гудение на некоторых режимах, избегая их, можно еще эксплуатировать редуктор Газели.

Осмотр и ремонт выполняются на снятом редукторе. Для демонтажа сливается масло, отсоединяются карданный вал и задние полуоси, откручиваются болты крепления. Ремонт достаточно сложен, предполагает использование съемников, напрессовку подшипников в горячем виде, применение динамометрического ключа, проведение ряда специфических точных регулировок. С этими задачами лучше справится специализированный автосервис с опытом, самостоятельно можно выполнить замену редуктора в сборе или заднего моста целиком.

Кроме стандартных двух вариантов редуктора для Газели имеются модификации с самоблокирующимся дифференциалом. Максимальный коэффициент блокировки 70–80% (полная блокировка невозможна), цена выше в 2–3 раза, требуется применение специального трансмиссионного масла. Возможна установка редуктора от Соболя, динамика автомобиля улучшится, но ресурс будет меньше. Совсем редким является узел с электронным управлением блокировкой, его цена в 4–5 раз выше, чем у штатного редуктора.

Для продления срока службы редуктора заднего моста выполняйте по возможности следующие правила:

  • не превышайте максимальную грузоподъ емность автомобиля, особенно при высокой температуре;
  • используйте первую передачу только для трогания с места, делайте это плавно;
  • старайтесь не буксовать;
  • вовремя проводите обслуживание, используя качественное масло.
