Ток обмотки автомобильного реле

pomaxa79 › Блог › Автомобильные реле. Устройство. Проверка.

Зачастую реле используются в автомобиле, в качестве дистанционного силового коммутатора для включения таких серьезных потребителей тока, как например вентилятор, радиатора или обогрев.

Внутри простейшего типичного реле располагается электромагнит, на который подается слабый управляющий сигнал, а уже подвижное коромысло, которое притягивает к себе сработавший электромагнит, в свою очередь замыкает два силовых контакта, которые и включают мощную электрическую цепь. В автомобилях чаще всего используются два типа реле: с парой замыкающих контактов и с тройкой переключающих. В последнем при срабатывании реле один контакт замыкается на общий, а второй в это время отключается от него. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе – замыкающими, размыкающими, переключающими. Но встречаются они существенно реже.

1. ОСНОВНЫЕ ПАРАМЕТРЫ РЕЛЕ:

— рабочее напряжение срабатывания

Напряжение, которое обозначено на корпусе реле, – это усредненное оптимальное напряжение. На автомобильных реле пропечатано «12V», но срабатывают они и при напряжении 10 вольт, сработают и при 7-8 вольтах. Аналогично и 14,5-14,8 вольт, до которых поднимается напряжение в борт-сети при запущенном двигателе, которое им не вредит.

Максимальный ток — это второй главный параметр реле после рабочего напряжения обмотки, который может пропустить через себя контактная группа без перегрева и пригорания. Указывается он обычно на корпусе – в амперах. В принципе, контакты всех автомобильных реле достаточно мощные. Даже самое миниатюрное коммутирует 15-20 ампер, реле стандартных размеров – 20-40 ампер. Если ток указывается двойной (например, 30/40 А), то это означает кратковременный и долговременный режимы. Собственно, запас по току никогда не мешает – но это касается в основном какого-то нештатного электрооборудования автомобиля, подключаемого самостоятельно.

Все выводы автомобильных реле маркируются в соответствии с международным электротехническим стандартом для автопрома:
— два вывода обмотки пронумерованы цифрами «85» и «86».

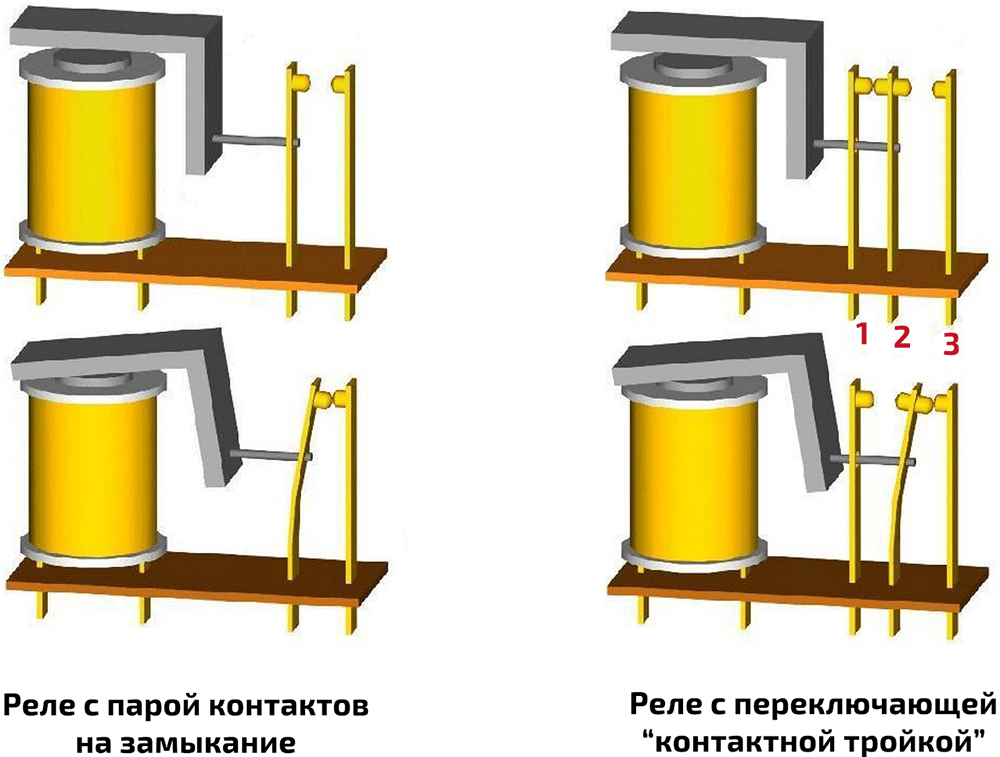

— выводы контактной «двойки» или «тройки» (замыкающие или переключающие) обозначаются как «30», «87» и «87а».

Впрочем, гарантии маркировка, увы, не дает. Российские производители порой маркируют нормально замкнутый контакт как «88», а иностранные – как «87а». Неожиданные вариации стандартной нумерации встречаются и у безымянных «брендов», и у компаний уровня Bosch. А иногда контакты и вовсе маркируются цифрами от 1 до 5. Так что если тип контактов не подписан на корпусе, что нередко случается, лучше всего проверить распиновку неизвестного реле при помощи тестера и источника питания 12 вольт – подробнее об этом ниже.

— используемые материалы и типы выводов

Контактные выводы реле, к которым подключается электропроводка, могут быть «ножевого» типа (для установки реле в разъем колодки), а также под винтовую клемму (обычно у особо мощных реле или реле устаревших типов). Контакты бывают «белыми» или «желтыми». Желтые и красные – латунь и медь, матовые белые – луженая медь или латунь, блестящие белые – сталь, покрытая никелем. Луженые латунь и медь не окисляются, но голая латунь и медь – лучше, хотя и склонны темнеть, ухудшая контакт. Никелированная сталь также не окисляется, но сопротивление её высоковато. Неплохо, когда силовые выводы – медные, а выводы обмотки – никелированные стальные.

Чтобы реле сработало, на его обмотку подается питающее напряжение. Полярность его – безразлична для реле. Плюс на «85» и минус на «86», или наоборот – без разницы. Один контакт обмотки реле, как правило, постоянно подсоединен к плюсу или минусу, а на второй приходит управляющее напряжение с кнопки или какого-либо электронного модуля.

В прежние годы чаще использовалось постоянное подключение реле к минусу и плюсовой управляющий сигнал, сейчас более распространен обратный вариант. Хотя это не догма – бывает по-всякому, в том числе и в рамках одного автомобиля. Единственный вариант исключения из правил – реле, в котором параллельно обмотке подключен диод.
Если напряжение на обмотку реле подает не кнопка, а электронный модуль (штатный или нештатный – например, охранное оборудование), то при отключении обмотка дает индуктивный всплеск напряжения, который способен повредить управляющую электронику. Чтобы погасить всплеск, параллельно обмотке реле включается защитный диод.

Обмотка реле потребляет мощность около 2-2,5 ватт, из-за чего его корпус во время работы может достаточно сильно греться – это не криминально. Но нагрев допускается у обмотки, а не у контактов. Перегрев же контактов для реле губителен: они обугливаются, разрушаются и деформируются. Реле не выходит из строя мгновенно, но рано или поздно перестает включать нагрузку, или наоборот – контакты привариваются друг к другу, и реле перестает размыкаться.

2. ПРОВЕРКА РЕЛЕ

Для этого нам понадобятся источник питания с напряжением 12 вольт (блок питания или два провода от аккумулятора) и тестер, включенный в режиме измерения сопротивления.

Предположим, что у нас реле с 4 выводами – то есть, с парой нормально разомкнутых контактов, работающих на замыкание (реле с переключающей контактной «тройкой», проверяется аналогичным образом). Сперва касаемся щупами тестера поочередно всех пар контактов. В нашем случае это 6 комбинаций (изображение условное, чисто для понимания).

На одной из комбинаций выводов омметр должен показать сопротивление около 80 ом – это обмотка, запомним или пометим её контакты (у автомобильных 12-вольтовых реле наиболее распространенных типоразмеров это сопротивление бывает в диапазоне от 70 до 120 ом). Подадим на обмотку напряжение 12 вольт от блока питания или АКБ – реле должно отчетливо щелкнуть.
Соответственно, два других вывода должны показывать бесконечное сопротивление – это наши нормально разомкнутые рабочие контакты. Подключаем к ним тестер в режиме прозвонки, а на обмотку одновременно подаем 12 вольт. Реле щелкнуло, тестер запищал – все в порядке, реле работает.

Если же вдруг на рабочих выводах прибор показывает замыкание даже без подачи напряжения на обмотку, значит, нам попалось редкое реле с НОРМАЛЬНО ЗАМКНУТЫМИ контактами (размыкающимися при подаче напряжения на обмотку), либо, что более вероятно, контакты от перегрузки оплавились и сварились, замкнувшись накоротко. В последнем случае реле отправляется в утиль.

Тюнинг ВАЗ 2109

Многие доработки в части электрооборудования автомобиля включают в себя применение силовых реле. В этой статье рассмотрены принцип работы и несколько примеров реле, применяемых в автомобилях. Данная статья пригодится всем любителям доработок тюнинга в части электрооборудования автомобиля.

Приведем основные характеристики отечественных реле:

  • Номинальное напряжение: 12В
  • Управляющий ток: не более 0,2А
  • Напряжение срабатывания: не менее 8,0В
  • Напряжение отпускания: 1,5 — 5,0В
  • Наибольший коммутируемый ток: 30А
  • Сопротивление управляющей обмотки: 80±10 Ом

Исполнения отечественных реле:

  • 90.3747-10 — пластмассовый корпус без ушка крепления
  • 90.3747 — пластмассовый корпус с ушком крепления
  • 113.3747 — металлический корпус с ушком крепления
  • 113.3747-10 — металлический корпус без ушка крепления
  • 111.3747 — металлический корпус с ушком крепления
  • 111.3747-10 — металлический корпус без ушка крепления.

Реле необходимо использовать в случаях, когда требуется коммутация больших токов нагрузки (20-40А), а это больше чем выдает управляющий выход (обмотка управляющей цепи реле обычно потребляет не более 0,2А)

Выпускаются реле с 4-мя и 5-ю контактами.

Силовые реле имеют контакты обмотки, управляющей работой силовых контактов (85 и 86 контакты), и сами силовые контакты (30, 87 и 87а).

Принцип работы силового реле следующий. Напряжение подается на управляющие контакты реле (обмотку), обмотка притягивает силовые контакты реле друг к другу, реле срабатывает и замыкает (или размыкает) электрическую цепь своими силовыми контактами. Если отсутствует напряжение на контактах управляющей обмотки реле, контакт номер 30 постоянно замкнут на контакт номер 87а. Если на управляющую обмотку реле подать напряжение, то контакт номер 30 отключается от контакта номер 87а и подключается к контакту с номером 87. Один из контактов, 87а или 87, могут отсутствовать. В этом случае реле работает или только на замыкание, или на размыкание силовой цепи.

Некоторые импортные реле между 85-м и 86-м контактами имеют гасящие диоды или резисторы, а бывает и то, и другое. Эти элементы защищают управляющие цепи от перегрузок в моменты работы контактов реле.

Если на корпусе реле нанесен символ диода, это значит, что при подключении такого реле необходимо соблюдать полярность контактов управления.

Читать еще:  Тюнинг щитка приборов ваз 2109 высокая панель

Необходимо обращать внимание на маркировку и расположение контактов на реле, так как некоторые производители выпускают реле с нестандартным расположением контактов.

Необходимо отметить, что при длительной работе реле в режимах максимальных нагрузок искра, проскакивающая при коммутации контактов создает нагар между этими контактами, из-за чего управляемое устройство может не работать или работать некорректно. В месте плохого контакта при протекании тока выделяется избыточное тепло, ток в силовых цепях растет, что влечет за собой разогрев места плохого контакта в подключаемой цепи, и в дальнейшем происходит оплавление пластиковых деталей мест крепления этих контактов. Места крепления контактов рел еоплавляются, что приводит к их смещению относительно своего стандартного положения, и из-за появления зазоров между контактами начинается искрение, и в результате этих процессов место контакта еще больше разогревается.

Импортные реле считаются более надежными, отечественные реле являются менее герметичными и износостойкими.

При выборе реле надо обращать внимание на покрытие контактов реле и разъема, куда вставляется реле. Наиболее предпочтительными являются реле с лужеными контактами.

Силовые реле для автомобиля: как выбрать нужное реле

Большинство улучшений автомобиля, затрагивающих электрику, требуют установки новых типов силовых реле. Предлагаем вам ознакомиться с типами реле, представленными в продаже, и иметь представление о том, какой тип подходит вам самым лучшим образом. Статья будет полезна тем, кто любит заниматься улучшением своего автомобиля в целом и электрооборудованием в частности.

Как правильно выбрать реле

Итак, начнем с приведения информации об основных технических характеристиках реле, произведенных в нашей стране:

  • Номинальное напряжением – 12В;
  • Управляющий ток – не более 0,2А;
  • Напряжение срабатывания – не менее 8,0В;
  • Напряжение отпускания – 1,5 – 5,0В;
  • Наибольший коммутируемый ток – 30А;
  • Сопротивление обмотки – 80 Ом.

Производят отечественные реле в следующих видах:

  • 3747-10 – пластиковый корпус, отсутствует ушко крепления;
  • 3747 – пластиковый корпус, присутствует ушко крепления;
  • 3747 – корпус выполнен из металла с ушком крепления;
  • 3747 – 10 – корпус из металла, нет ушка крепления;
  • 3747 – 10 – металлический корпус, отсутствует ушко крепления.

Прибегать к установке нового. более мощного реле необходимо, если вам нужно увеличить допустимое значение токов нагрузки (20-40А), что заметно больше, чем может обеспечить управляющий выход ( обычно не более, чем 0,2 А).

На полках магазинов сейчас встречаются реле с 4-мя и 5-ю контактами.

Как правило, силовые реле имеют две пары контактов: силовые и управляющие. Силовые контакты обозначаются цифрами 30, 87, 87а, в то время как управляющие имеют индексы 85 и 86.

Видео-обзор силовых реле для автомобиля:

Принципы работы реле

Силовое реле по принципе своего действия либо замыкает электрическую цепь, либо же размыкает оную. Как это происходит: проходящее через проводку напряжение “приходит” на обмотку реле. Тогда обмотка притягивает силовые контакты и выполняет свою функцию в электрической цепи. В случае, когда на контактах управляющей группы нет напряжения, контакт с индексом 30 непрерывно соединен с контактом 87а. Когда же появляется напряжение, контакты размыкаются и контакт №30 соединяется с контактов 87. Реле, в котором отсутствует один из видов контактов (87 или 87а), может выполнять только одну функцию: замыкать или размыкать цепь.

Реле от заграничных производителей часто оснащаются резисторами и гасящими диодами. Располагаются они, как правило, между контактами 85 и 86. Такая конструкция реле позволяет обеспечить максимальную защиту цепи от перепадов напряжения в сети.

Обратите внимание! На корпусах некоторых видов реле есть значок диода. Это обозначение свидетельствует о том, что подключение необходимо производить строго в соответствии с полярностью контактов.

Также при покупке и установке реле стоит потратить пару минут на его изучение. Дело в том, что расположение реле не всегда бывает стандартным. Реле от некоторых производителей оснащаются нестандартным расположением контактов, что может сыграть с вами злую шутку.

Длительная работа при высоких нагрузках негативно сказывается на работоспособности детали и целостности ее конструкции в целом. Например, в моментах на пиковых мощностях может проскакивать искра, которая может привести к возникновению нагара на контактах, вследствие чего стабильная работа реле может быть частично или полностью нарушена. Из-за этого, при прохождении тока, места плохого соединения могут служить местом повышенной опасности. В них образуется избыточное тепло и рост тока, что приводит к нагреву зоны контакта.

Если корпус пластиковый, это приводит к оплавлению детали.

Деформированный пластиковый участок порождает смещение крепления контактов и, как следствие, приводит к образованию зазоров. Зазоры между контактами приводят к еще большему нагреванию места контактов. Поэтому необходимо изредка проверять реле на целостность и работоспособность.

Надо ли говорить, что отечественные механизмы уступают в качестве импортным, являются не такими герметичными и износостойкими. Помните, что для обеспечения хороших контактов в цепи, реле должно обладать качественными контактами по разъему. Обеспечить такие свойства могу луженые контакты. Именно на них стоит обратить свое внимание.

Надеемся, статья помогла вам разобраться в реле, сколько они стоят и в чем отличие. Теперь можете смело отправляться за покупкой новых реле и продолжать модернизацию своего автомобиля.

Видео-обозрение подключение силовое реле для автомобиля:

Реле стандартные схемы

В этой статье я приведу несколько примеров реле применяемых в автомобилях, их отличия и
некоторые варианты использования.
Отечественные реле и их характеристики:
1. Диапазон электропитания: 8…16В.
2. Номинальное напряжение: 12В.
3. Ток управления: не более 0,2А.
4. Напряжение срабатывания: не менее 8,0В.
5. Напряжение отпускания: 1,5…5,0В.
6. Максимальный ток в силовой цепи: 30А.
7. Активное сопротивление обмотки: 80±10 Ом

90.3747-10 в пластмассовом корпусе без фланца крепления;
90.3747-в пластмассовом корпусе с фланцем крепления;
113.3747-в металлическом корпусе с фланцем крепления;
113.3747-10-в металлическом корпусе без фланца крепления;
111.3747-в металлическом корпусе с фланцем крепления;
111.3747-10-в металлическом корпусе без фланца крепления.

Силовые реле, импортные и отечественные, выполняют одинаковую функцию.
Основное их различие в качестве и коммутируемых контактах. Существуют реле с четырьмя и пятью контактами, но все реле имеют контакты обмотки, это 85 и 86 контакты.

В некоторых импортных реле между этими контактами устанавливают гасящие резисторы или диоды, а иногда и то и другое. Эти элементы используют для защиты управляющих цепей от перегрузок возникающих в момент размыкания цепи катушки реле.

На следующем рисунке изображено оригинальное реле, используемое в автомобиле Audi с встроенным гасящим резистором.

Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления. Часто эти диоды устанавливают в разъеме, (ответная часть – колодка или soket) в который вставляется реле.

Схема реле содержащее диод и подключение его обмотки:

При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. Силовые контакты маркируются всегда как 30, 87 и 87а. 30-й контакт всегда присутствует в реле. Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а. Если на обмотку подан сигнал, то 30 контакт отключается от 87а и подключается к 87. 87а или 87 контакт могут отсутствовать, тогда реле будет работать только на включение или выключение (замыкание или размыкание) силовой цепи.

Необходимо внимательно следить за маркировкой контактов на реле, т.к. некоторые производители выпускают реле с не стандартным расположением контактов. На рисунке изображено реле фирмы BOSCH, другим расположением контактов. Контакты 30 и 86 поменяны местами.

Реле используют в тех случаях когда исполнительное устройство потребляет больший ток (до 30-40 ампер), чем способен выдать управляющий выход (потребление катушек реле как правило не превышает 200миллиампер). Примеры использования реле для коммутации различных устройств приведены в конце статьи.

Важно отметить, если реле долго эксплуатировалось при коммутации силовых цепей в предельных режимах, то искра проскакивающая при замыкании или размыкании контактов создает нагар между контактами и из-за этого возможно исполнительное устройство не будет работать или будет работать не корректно. Плохой контакт выделяет на себе тепло. При этом в силовых цепях может повышаться потребляемый ток (при плохом контакте ток электродвигателя или лампочки становится импульсно-пусковым), что влечет разогрев мест плохого контакта в коммутируемых цепях и как следствие оплавление пластмассовых деталей крепления контактов. При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта. На рисунке показан появляющийся нагар на контактах отечественного реле. Переключающий контакт отогнут для наглядности. Белые точки – пробой нагара искрой при подключении потребителя, через эти места ответный контакт может привариваться, оставляя подключенным потребитель.

Читать еще:  Киа рио 2001 года отзывы владельцев

Как наиболее надежные и доступные в продаже, себя зарекомендовали импортные реле под маркой Saturn и San Hold, применяются так же реле других производителей.

Напротив – отечественные реле неудовлетворительны по таким параметрам, как герметичность и износостойкость.

Важно так же покрытие выходных контактов и ответной части (разъема или сокета). Наиболее удачное покрытие контактов реле – лужение. Примеры окисляющихся контактов реле.

Варианты схемных решений подключения реле.

Схемы инверсии сигналов и управления нагрузкой.

Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях.

Так же данные схемы могут использоваться для умощнения сигнала при подключении нагрузки управляемой дополнительным каналом сигнализации. При подключении соленоида замка багажника, управления дополнительным замком капота, дополнительных противотуманных фар, дополнительных звуковых сигналов или при подключении другого электро – оборудования, необходимо устанавливать защитный предохранитель в силовой цепи (+)12Вольт (нижняя схема).

Схема подключения центрального замка при дополнительно установленном активаторе (активаторах) к сигнализациям, не имеющим встроенных реле (интерфейса) центрального замка.

Схема блокировки двигателя с самоподхватом (самоблокировкой).

Для управления реле блокировки можно использовать секретную кнопку, пару геркон-магнит или штатный орган управления выдающий сигнал управления положительной полярности при включенном зажигании (например силовой сигнал на стеклоподъёмнике или обогрев заднего стекла). При управлении кнопкой или герконом, диод D2 не нужен. При управлении штатным органом для разблокировки, кнопка или геркон не нужны, диод D2 необходим.

Реле электромагнитное: основа управления автомобильными электроцепями

Современный автомобиль — это развитая электрическая система с десятками электроприборов различного назначения. Управление этими приборами строится на основе простых устройств — электромагнитных реле. Все о реле, их типах, конструкции и работе, а также об их верном выборе и замене — читайте в статье.

Что такое электромагнитное реле?

Автомобильное электромагнитное реле — элемент электрической системы транспортного средства; электромеханическое устройство управления, обеспечивающее замыкание и размыкание электрических цепей при подаче управляющего сигнала с органов управления на приборной панели или от датчиков.

Каждое современное транспортное средство оснащается развитой электрической системой, которая включает в себя десятки, а то и сотни цепей с различными приборами — лампами, электромоторами, датчиками, электронными блоками и т.д. Большинство цепей управляется вручную водителем, однако коммутация этих цепей осуществляется не напрямую с приборной панели, а дистанционно с помощью вспомогательных элементов — электромагнитных реле.

Электромагнитные реле выполняют несколько функций:

  • Обеспечивают дистанционное управление силовыми цепями, делая ненужным протягивание проводов большого сечения непосредственно к приборной панели автомобиля;
  • Разделяют силовые цепи и цепи управления электрооборудованием, повышая безопасность и надежность электросистемы транспортного средства;
  • Сокращают длину проводов силовых цепей;
  • Облегчают реализацию централизованной системы управления электрооборудованием автомобиля — реле собираются в одном или нескольких блоках, в которых сходятся большое число электрических цепей;
  • Некоторые типы реле — снижают уровень электрических помех, возникающих при коммутации силовых цепей.


Конструкция автомобильного реле


Принцип работы 4-х и 5-контактных реле

Реле являются важными деталями электросистемы транспортного средства, некорректная работа этих деталей или их выход из строя приводит к потере работоспособности отдельных электрических приборов или целых групп электрооборудования, в том числе и критически важного для функционирования автомобиля. Поэтому неисправные реле должны как можно скорее заменяться на новые, но прежде, чем идти в магазин за этими деталями, следует разобраться в их типах, конструкции и характеристиках.

Типы, конструкция и принцип работы электромагнитных реле

Все автомобильные реле, независимо от типа и применяемости, имеют принципиально одинаковую конструкцию. Реле состоит из трех основных деталей: электромагнита, подвижного якоря и контактной группы. Электромагнит представляет собой обмотку из эмалированного медного провода малого сечения, установленную на металлическом сердечнике (магнитопроводе). Подвижный якорь в общем случае выполнен в виде плоской пластины или Г-образной детали, шарнирно установленной над торцом электромагнита. Якорь упирается в контактную группу, выполненную в виде упругих пластин с наклепанными бронзовыми или иными контактными точками. Вся эта конструкция располагается на основании, в нижней части которого находятся стандартные ножевые контакты, закрытом пластиковым или металлическим кожухом.

Способ подключения и принцип работы реле основаны на простых принципах. Реле делится на две цепи — управляющую и силовую. В состав управляющей цепи входит обмотка электромагнита, она соединяется с источником питания (АКБ, генератором) и с расположенным на приборной панели органом управления (кнопкой, переключателем), либо с имеющим контактную группу датчиком. В силовую цепь входит один или несколько контактов реле, они соединяются с источником питания и управляемым прибором/цепью. Работает реле следующим образом. При выключенном органе управления цепь обмотки электромагнита разомкнута и ток в ней не течет, якорь электромагнита отжат от сердечника пружиной, контакты реле разомкнуты. При нажатии на кнопку или переключатель по обмотке электромагнита течет ток, вокруг него возникает магнитное поле, которое заставляет якорь притянуться к сердечнику. Якорь упирается в контакты и сдвигает их, обеспечивая замыкание цепей (или, напротив, размыкание в случае нормально замкнутых контактов) — прибор или цепь подключаются к источнику питания и начинают выполнять свои функции. При обесточивании обмотки электромагнита якорь под действием пружины возвращается в исходное положение, выключая прибор/цепь.

Электромагнитные реле делятся на несколько типов по количеству контактов, типу коммутации контактов, способу монтажа и электрическим характеристикам.

По количеству контактов все реле делятся на два типа:

В реле первого типа имеется только 4 ножевых контакта, в реле второго типа — уже 5 контактов. Во всех реле контакты расположены в определенном порядке, благодаря чему исключается неправильная установка этого устройства в ответную колодку. Отличие между 4-х и 5-контактными реле заключается в способе коммутации цепей.

4-контактные реле — это наиболее простое устройство, обеспечивающее коммутацию только одной цепи. Контакты имеют следующее назначение:

  • Два контакта управляющей цепи — с их помощью подключается обмотка электромагнита;
  • Два контакта коммутируемой силовой цепи — с их помощью осуществляется подключение цепи или прибора к электропитанию. Данные контакты могут находиться только в двух состояниях — «Включено» (ток по цепи идет) и «Выключено» (ток по цепи не идет).

5-контактные реле — это более сложное устройство, которое может коммутировать сразу две цепи. Существует две разновидности данного типа реле:

  • С коммутацией только одной из двух цепей;
  • С параллельной коммутацией двух цепей.

В устройствах первого типа контакты имеют следующее назначение:

  • Два контакта управляющей цепи — как и в предыдущем случае, они соединены с обмоткой электромагнита;
  • Три контакта коммутируемой цепи. Здесь один контакт является общим, а два остальных соединены с управляемыми цепями. В таком реле контакты находятся в двух состояниях — один нормально замкнут (НЗ), второй нормально разомкнут (НР). При работе реле осуществляется переключение между двумя цепями.

В устройствах второго типа все контакты находятся в состоянии НР, поэтому при срабатывании реле сразу включаются или выключаются обе коммутируемые цепи.

Реле могут иметь дополнительный элемент — помехоподавительный (гасящий) резистор или полупроводниковый диод, установленный параллельно обмотке электромагнита. Данный резистор/диод ограничивает ток самоиндукции обмотки электромагнита при подаче и снятии с нее напряжения, что снижает генерируемый ею уровень электромагнитных помех. Такие реле находят ограниченное применение для коммутации некоторых цепей автомобильной электросистемы, но в большинстве случаев без негативных последствий могут заменяться на обычные реле.

Реле всех типов могут монтироваться двумя способами:

  • Только установкой в ответную колодку — устройство удерживается силами трения контактов в гнездах колодки;
  • Установкой в ответную колодку с фиксацией кронштейном — на корпусе реле выполнен пластиковый или металлический кронштейн под винт.

Устройства первого типа устанавливаются в блоки реле и предохранителей, от выпадения они защищены крышкой или специальными хомутами. Устройства второго типа предназначены для монтажа в подкапотном пространстве или в ином месте автомобиля вне блока, надежность монтажа обеспечивается кронштейном.

Электромагнитные реле выпускаются на напряжение питания 12 и 24 В, их главными характеристиками являются:

  • Напряжение срабатывания (обычно на несколько вольт ниже напряжения питания);
  • Напряжение отпускания (обычно на 3 и более вольт меньше напряжения срабатывания);
  • Максимальный ток в коммутируемой цепи (может лежать в пределах от единиц до десятков ампер);
  • Ток в управляющей цепи;
  • Активное сопротивление обмотки электромагнита (обычно не более 100 Ом).
Читать еще:  Пластик в багажник ваз 2107

Некоторые характеристики (напряжение питания, изредка — токи) наносятся на корпусе реле, либо входят в состав его маркировки. Также на корпусе присутствует принципиальная схема реле и назначение его выводов (во многих случаях указаны и номера выводов, соответствующих номерам по принципиальной схеме электросистемы конкретных автомобилей). Это значительно облегчает подбор и замену электромагнитных реле в автомобиле.

Как правильно подобрать и заменить электромагнитное реле

Автомобильные реле подвергаются значительным электрическим и механическим нагрузкам, поэтому периодически выходят из строя. Поломка реле проявляется отказом каких-либо приборов или цепей автомобильной электросистемы. Для устранения неисправности реле необходимо демонтировать и проверить (хотя бы с помощью омметра или пробника), и при обнаружении поломки заменить его на новое.

Новое реле должно быть того же типа и модели, что использовалось ранее. Устройство должно подходить по электрическим характеристикам (питание, напряжение срабатывания и отпуска, ток в коммутируемой цепи) и по количеству контактов. Если в старом реле был резистор или диод, то желательно, чтобы и в новом они присутствовали. Замена реле выполняется простым удалением старой детали и установкой на ее место новой; если предусмотрен кронштейн, то необходимо выкрутить и закрутить один винт/болт. При верном выборе и замене реле электрооборудование автомобиля сразу начнет работать.

Как работают реле в автомобиле

Этот вопрос рано или поздно возникает практически у всех автовладельцев. Эти маленькие черные коробочки, в изобилии расставленные по автомобилю, что-то делают внутри себя, щелкают, тикают и иногда ломаются. Что же такое – реле?

Вообще, реле бывают разные. Существует огромное количество реле, делящихся по типу срабатывания, напряжению, сфере применения и так далее. Но в рамках этой статьи мы разберемся с обычными электромеханическими реле, которые используются в любых автомобилях, которые вы видите вокруг.

Что такое реле?

Реле – это устройство, которое позволяет замыкать или размыкать электрическую цепь по определенному сигналу. В классическом варианте такой сигнал является обычным напряжением, но поданном на отдельные контакты. Зачем это нужно?

Реле используют, во-первых, для того, чтобы можно было управлять мощными потребителями электричества при помощи слабых элементов управления. Во-вторых, реле дает возможность включать несколько потребителей одной кнопкой.

Пример из жизни: обычные автомобильные фары. Галогенные лампочки в фарах, как правило, имеют мощность 55 Ватт. Их две, а это значит, что общая мощность уже 110 Ватт. Когда вы нажимаете кнопку в салоне или поворачиваете выключатель фар, то лампочки в фарах зажигаются и создают нагрузку в проводах как раз на эти 110 Ватт. Данная мощность не маленькая, и без реле вся она проходила бы через выключатель. Для того чтобы такое реализовать, пришлось бы проводить в салон толстые провода, да и сам выключатель был бы могучим и скорее всего некрасивым. Поместить его в подрулевой выключатель (как, например, на японских машинах) вряд ли бы удалось.

Если учесть, что мощных потребителей немало даже в классических «Жигулях» (вентилятор охлаждения двигателя, фары, подогрев заднего стекла, стартер), то в салон пришлось бы проводить огромное количество толстенных проводов и делать мощные органы управления.

От всего этого освобождает реле. Чтобы понять, как оно это делает, давайте рассмотрим его внутреннее устройство.

Как устроено реле?

Основа реле – электромагнит и контактная группа. Контактная группа, в простейшем случае, представляет собой четыре контакта. Два из них – питание электромагнита, остальные – питание подключенного через реле потребителя (например, подогрева заднего стекла). Эти контакты имеют свои названия – управляющая цепь и силовая цепь (или управляющие контакты и силовые контакты). Соответственно силовая цепь – это мощные контакты, которые пропускают через себя ток для потребителя (например 110 Ватт для фар головного света). Управляющая же цепь – работает со слабым током и предназначена для питания электромагнита. При этом на один (определенный) контакт электромагнита подается «плюс», а второй контакт – «масса», то есть он, как правило, соединяется с кузовом автомобиля.

На силовые же контакты подключаются мощные провода, и получается, что реле, как бы разрывает эти провода на две части, чтобы была возможность управлять током внутри них.

Реле бывают не только с четырьмя контактами (два управляющих, два силовых), но и с большим их количеством. Однако, в большинстве случаев, в машинах применяются все-таки 4-х контактные реле.

Как работает автомобильное реле?

Электромагнит, находящийся внутри реле, срабатывает при подаче напряжения на определенный контакт и притягивает к себе подпружиненную перемычку. Перемещаясь в другое положение под действием магнита, эта перемычка замыкает контакты силовой цепи. Получается, что мощные провода «разорванные» на две части фактически «соединяются» внутри реле и по ним начинает идти ток, питая потребитель.

Главная прелесть этой конструкции в том, что электромагнит, требует очень маленькое напряжение для своей работы. А оно подается из салона от красивых и небольших кнопок или крутилок. Эти далеко не мощные органы управления уже не подвержены большим токовым нагрузкам, а всего лишь подают слабый сигнал на магнит.

Когда мы включаем те же фары, на самом деле сначала включаются не лампочки в фарах, а электромагнит в реле. Он тянет к себе перемычку и уже она подключает фары. Соответственно, при выключении фар в салоне автомобиля, напряжение на электромагните пропадает, перемычка под действием пружинки возвращается обратно и размыкает силовые контакты. Все это происходит почти моментально и сопровождается щелчком. Наверное, все слышали, как при включении «поворотников» в салоне, из-под торпеды, начинают раздаваться мерные щелчки. Это перемычка внутри реле то притягивается, то отпускается магнитом и «стучит».

Схема подключения фар через реле иногда приводит к странной неисправности, которая заставляет задуматься новичков: фары после выключения продолжают светиться. Это происходит из-за образования нагара на силовых контактах внутри реле и прилипания к ним перемычки. То есть, когда мы отключаем фары, исчезает напряжение с электромагнита и перемычка должна возвратиться обратно, отключив фары, но не может, потому что залипла.

В этом случае можно или отключить аккумулятор и потом разобраться с реле или снять с реле хотя бы один силовой контакт. Фары при этом погаснут. Главное – если снятый контакт силовой и он один (не в составе колодки), его обязательно нужно заизолировать, чтобы не допустить короткого замыкания. Если к реле подключена колодка, то колодку тоже нужно снять и обмотать изолентой. Как пользоваться изолентой?

Если реле фар установлено в монтажном блоке, вытащите его из блока. Дальше такое реле лучше заменить, потому что неисправность с нагаром контактов не исчезнет, а только будет ухудшаться. Рано или поздно вы забудете про «невыключенные» фары и аккумулятор разрядится. Почитайте также про то, как проверить реле в автомобиле.

Вторая полезность реле – возможность подключения к одной кнопке нескольких потребителей. Так, например, на некоторых автомобилях при включении подогрева заднего стекла включается еще и обогрев зеркал. При этом кнопка управляет только реле, а уже через него включается одновременно два потребителя.

Какие бывают реле в машине?

Обычные реле делятся на нормально-разомкнутые и нормально-замкнутые. Эта классификация определяет, в каком состоянии находится та самая перемычка, когда электромагнит обесточен. То есть, если при выключенном состоянии магнита, силовые контакты не замкнуты, то реле – нормально-разомкнутое. Замыкается оно только в момент подключения магнита.

Именно такие реле используются в автомобилях. В современных авто, при помощи реле подключаются фары, стартер, звуковой сигнал, блок управления двигателем, бензонасос, электроусилитель руля и прочее оборудование.

Кроме простых реле существуют еще и реле с внутренней электронной схемой, которая сама управляет электромагнитом. Самый яркий пример – реле «поворотников». Внутри него есть схема, которая обеспечивает включение-выключение электромагнита с определенной частотой. Благодаря этому и мигают «поворотники». Реле само создает эффект включения-выключения после того как мы запустим его работу перемещением соответствующего подрулевого выключателя.

Ссылка на основную публикацию
Adblock
detector
