Снятие датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости — признаки неисправности и замена

За оптимальный температурный режим силовой установки, при котором выход мощности максимальный, отвечает система охлаждения. Данная система включает рубашку охлаждения радиатор и патрубки, по которым циркулирует жидкость. Циркуляция обеспечивается насосом, привод которого выполняется от коленчатого вала.

Различные виды датчиков температуры охлаждающей жидкости

В систему также входит термостат, обеспечивающий быстрый прогрев двигателя за счет перекрытия трубопровода, идущего на радиатор, при этом жидкость циркулирует только внутри рубашки охлаждения. При достижении определенной температуры термостат открывает патрубок, после чего жидкость циркулирует уже по большому кругу, включающему и радиатор.

В радиаторе происходит охлаждение нагретой жидкости. Для более быстрого охлаждения жидкости на радиатор установлен вентилятор, который создает дополнительный поток воздуха. Но этот вентилятор работает не всегда, он включается только при превышении определенного значения температуры жидкости.

Датчик температуры охлаждающей жидкости

Для выполнения контроля температуры охлаждающей жидкости в эту систему включен датчик температуры охлаждающей жидкости (ДТОЖ). Показания этого датчика выводятся на приборную панель, что предоставляет водителю информацию о температурном режиме двигателя.

Но это не основная задача этого датчика. Датчик температуры охлаждающей жидкости передает данные о температурном режиме на электронный блок управления, после чего этот блок корректирует подачу топлива в зависимости от температуры. При холодном двигателе, основываясь на показаниях этого датчика, блок управления устанавливает обогащенную смесь, после прогрева топливная смесь становится нормальной. Еще основываясь на показаниях этого элемента, электронный блок регулирует угол опережения зажигания.

Так что от этого датчика во многом зависит нормальная работа двигателя, расход топлива. Также он приводит в действие вентилятор радиатора. На некоторых авто для включения вентилятора используется отдельный датчик. Он может располагаться как возле ДТОЖ, так и в радиаторе.

Конструкция, принцип работы

Устройство датчика температуры охлаждающей жидкости

В конструкцию данного датчика входит термистор – резистор, который меняет сопротивление от окружающей его температуры. Этот термистор помещен в металлический корпус с нанесенной на него резьбой. К этому корпусу подсоединена хвостовая часть, сделанная из пластика. В этой части располагаются контакты для подсоединения проводки. Один контакт – положительный и идет он от электронного блока, второй – отрицательный и подключен он к массе.

Чтобы термистор работал, на него постоянно подается напряжение в 5 В. Это напряжение подает на него электронный блок посредством резистора, имеющего постоянное сопротивление. Поскольку термистор ДТОЖ обладает отрицательным температурным коэффициентом, то при повышении температуры сопротивление его будет снижаться, а также будет и снижаться напряжение, подаваемое на него. По падению этого напряжения электронный блок рассчитывает температуру двигателя, а также выводит ее значение на приборную доску.

Точное место установки данного датчика температуры у разных авто отличается, но незначительно. Он может устанавливаться в головке блока цилиндров возле корпуса термостата, либо же на самом корпусе термостата. Он обязательно располагается возле отводящего патрубка, по которому жидкость идет в радиатор. Возле этого патрубка он располагается для того, чтобы передавать точные данные о температуре.

Признаки неисправности датчика

На ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 датчик находится в выпускном патрубке головки блока цилиндров

Считается, что датчик температуры очень надежен из-за сравнительной простоты конструкции. Однако и с ним могут быть проблемы. Обычно они сводятся к нарушению градуировки, что приводит к нарушению сопротивления и как следствие неправильной работы электронного блока, поскольку часть своих функций он выполняет, основываясь на температуре двигателя.

Одним из самых явных признаков выхода из строя ДТОЖ является отсутствие включения в работу вентилятора при превышении температуры выше установленного значения. Но этот показатель не будет являться достоверным, если имеется два датчика – основной, для передачи значения температуры на электронный блок, и дополнительный, отвечающий за включение вентилятора. В таком случае не включение в работу вентилятора будет указывать на повреждение, окисление проводки или выход из строя датчика, отвечающего за его работу.

На современных автомобилях неисправность, сигнализирующая о некорректной работе датчика температуры охлаждающей жидкости, выводится на дисплей бортового компьютера. Однако сообщение о неисправности не всегда указывает на выход из строя датчика. Зачастую проблемы в его работе связаны с обрывом проводки или окислением контактов.

Некорректное функционирование датчика температуры охлаждающей жидкости или обрыв его проводки приводит к перерасходу топлива, высоким оборотам на холостом ходу, детонации. Возможно, что силовой агрегат будет плохо запускаться после прогрева. Самая большая неприятность, которая может произойти из-за неработоспособности этого датчика – это перегрев силовой установки, из-за чего может повести головку блока цилиндров.

Проверка датчика

Чтобы проверить целостность проводки на ВАЗ-2110, 21102 нужно отсоединить колодку с проводами от датчика температуры охлаждающей жидкости и отжать пластмассовый зажим

Диагностика работоспособности ДТОЖ не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления. Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустите двигатель и замерьте значение подающегося на датчик напряжения, оно должно соответствовать 5 В.

Для снятия, диагностики и замены датчика температуры понадобится не так уж и много:

  • Ключ на 19;
  • Мультиметр;
  • Емкость для слива охлаждающей жидкости;
  • Электрочайник;
  • Термометр;

Перед снятием элемента нужно частично слить жидкость с системы. Всю сливать необязательно, поскольку он находится в верхней части двигателя, достаточно слить до уровня ниже положения ДТОЖ.

Затем от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из своего посадочного места.

Видео: Проверка датчика температуры охлаждающей жидкости

Ещё кое-что полезное для Вас:

Проверяют датчик при помощи электрочайника с термометром и мультиметра, переведенного в режим измерения сопротивления. Провести диагностику можно двумя способами.

  1. При первом способе погружают рабочую часть ДТОЖ в электрочайник с холодной водой, туда же помещается и термометр. Использовать можно только электронный термометр, способный замерять высокие температуры. К самому датчику подсоединяется мультиметр и электрочайник включается в сеть. При повышении температуры воды, сопротивление датчика будет падать. Так, при температуре воды в +15 С, сопротивление должно составлять 4450 Ом. При +40 С показания мультиметра должны составлять 1459 Ом. Нагревать воду нужно до температуры в 100 С. При таком значении сопротивление должно быть минимальным – 177 Ом. Если значения отличаются, значит, датчик подает некорректную информацию.
  2. Второй способ подойдет в случае, если нет термометра. Для проведения замеров сопротивления ДТОЖ погружают в воду уже после ее закипания. При этом температура воды будет приближаться к 100 С. Этого вполне достаточно для проведения замеров. После опускания рабочей части датчика температуры в кипящую воду сопротивлениее должно быть немного больше 177 Ом. Если разница большая, датчик неисправен.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости является неремонтируемым, поэтому при обнаружении некорректной его работы он попросту заменяется.

Видео: Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115 (2113, 2114)

После приобретения нового датчика температуры желательно его сразу проверить указанными методами. Если все показания в норме, его устанавливают на место снятого. Перед вкручиванием его в посадочное место, резьбу обрабатывают герметиком.

После установки нового элемента к нему подсоединяется поводка, перепутать положение фишки невозможно, поскольку на ней есть специальные направляющие пазы. Далее охлаждающая жидкость в системе доводиться до нормы. Затем убедитесь, что не происходит ли протекания жидкости через датчик, а после уже производить запуск мотора.

Если замена датчика никакого результата не дала, двигатель продолжает, к примеру, перегреваться или не набирает должной температуры, ищут причину в остальных элементах системы. Возможно, что термостат не срабатывает и жидкость постоянно циркулирует либо по малому, либо по большому кругу.

Читать еще:  Первая нива год выпуска

Audi A4 Avant – Красный Геккон › Бортжурнал › Замена ДТОЖ (датчика температуры охлаждающей жидкости)

Ездил я значит ездил, ни каких проблем не испытывал и вот однажды вечером одного мартовского дня я останавливаюсь на светофоре и слышу — “ПИИИИИ” и на экране FIS приборки высвечивается жёлтое уведомление — “Неисправность датчика температуры ОЖ (приборка)”, а стрелка температуры ложится на отметку 50 градусов.

Видя, что неисправность не критическая (жёлтая), еду дальше с мыслью, что как доеду до места назначения буду разбираться в чём причина неисправности.

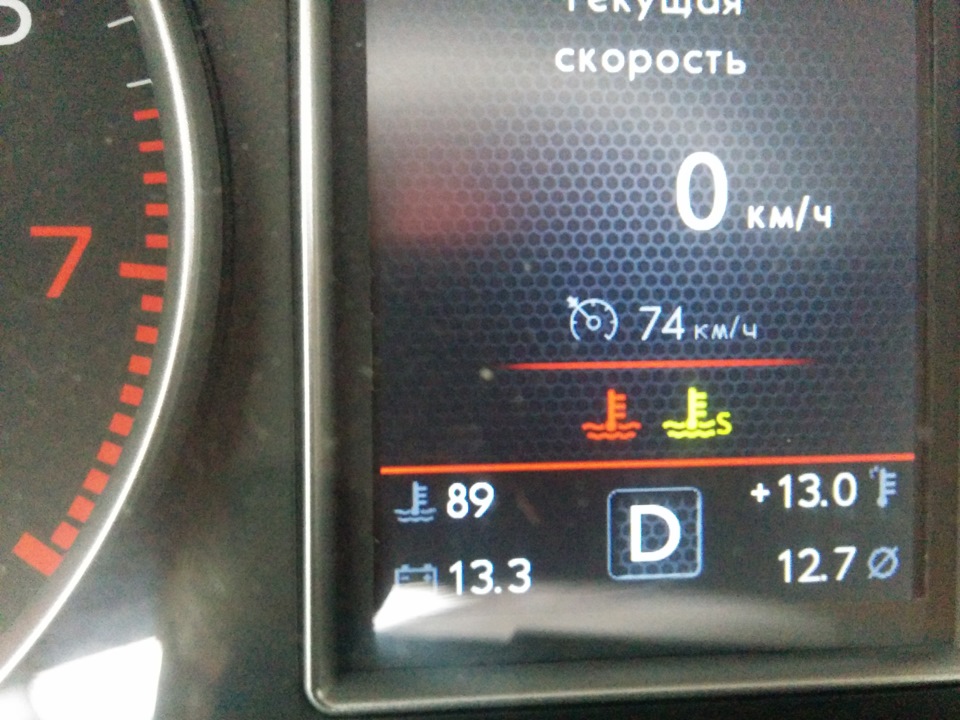

Через какое-то время опять — “ПИИИИИ” и на экране FIS приборки высвечивается красное уведомление — “Перегрев двигателя”, а стрелка температуры заваливается при этом на отметку 130 градусов.

Сразу зашёл в Color MultiFis, установленный у меня и посмотрел в разделе общих показаний какие температуры показываются — температура двигателя отобразилась в норме — это меня сразу порадовало, значит неисправность электрическая, а не системы охлаждения мотора и можно спокойно ехать дальше до дома.

Доехал до места назначения.

Подключился к приборке с помощью VAG-COM и опросил приборку на ошибки — в итоге вот такая ошибка висит:

Контроллер 17: Панель приборов

1 Ошибка найдена:

01039 — Датчик температуры охлаждающей жидкости(G2)
29-00 — Замыкание на массу

Заглянув в ЭЛЬЗу понимаю, что датчик температуры G2 — это термопара, отвечающая за показания температуры двигателя, передаваемые на стрелочный индикатор температуры в панели приборов.

Заодно узнал где он находится и как меняется.

Далее расскажу алгоритм проверки неисправности:

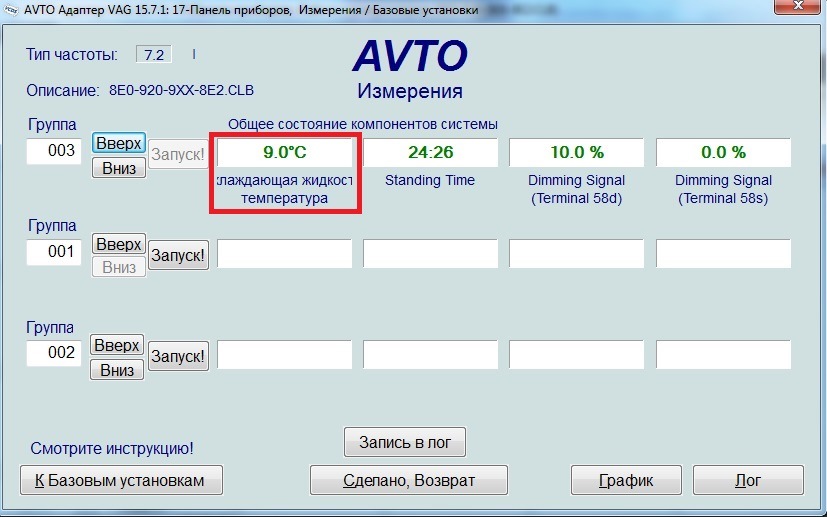

Первым делом с помощью VAG-COM подключаемся к контроллеру климат-контроля (он же Heating/Air Conditioning — контроллер 08).
Заходим в блоки измеряемых величин “Measuring blocks (Функция — 08)”.
Запускаем группу 003 и в первом слева поле видим температуру с датчика температуры, которая передаётся на стрелочный индикатор панели приборов.

Далее подключаемся к контроллеру двигателя (он же Двигатель/Engine Адрес — 01).
Заходим в блоки измеряемых величин “Measuring blocks (Функция — 08)”.
Запускаем группу 001 (на моём двигателе V6 с маркировкой BDV температура отображается именно в группе 001, на других двигателях может отображаться и в других группах) и во втором слева поле видим температуру с датчика температуры, которая передаётся на контроллер двигателя.

Следует сравнить показания температуры, отображаемой в VAG-COM с температурой, отображаемой стрелкой на индикаторе температуры в панели приборов.
Сильное расхождение температур указывает либо на не исправность датчика, либо на не исправность самого индикатора панели приборов.
Если стрелка показывает 130 градусов, а в VAG-COM нормальная температура, скажем 90 градусов, велика вероятность, что не исправен стрелочный индикатор в панели приборов или проводка до него.
Если же в VAG-COM отображается так же не адекватная температура, велика вероятность не исправности термодатчика или проводки до него.

Датчик температуры двигателя четырех контактный. Внутри корпуса датчика установлены две термопары.
Одна термопара отдаёт данные о температуре охлаждающей жидкости контроллеру двигателя, а вторая на стрелочный указатель температуры на приборной панели.

Контакты 1 и 2 передают температуру двигателя на панель приборов, контакты 3 и 4 контроллеру двигателя. Если замерить сопротивления на ножках термопар с помощью мультиметра, то должны получиться следующие параметры:
около 0.8 кОм между контактами 1 и 2 (замеры производились на новом датчике из магазина при комнатной температуре)
около 1.8 кОм между контактами 3 и 4 (замеры производились на новом датчике из магазина при комнатной температуре)

Сопротивление меняется при нагреве датчика.

Если при измерении мультиметр показывает ноль — термопара не исправна и датчик подлежит замене в сборе.

Если показания сопротивления сильно отличаются от заводских — датчик подлежит замене в сборе.

Теперь о запчастях, требуемых для замены датчика:

059 919 501 A — Датчик температуры охлаждающей жидкости (4-х контактный)
N 903 168 02 — Кольцо уплотнительное датчика температуры
032 121 142 — Скоба датчика температуры

Замена не очень сложная (см. инструкцию из ЭЛЬЗА выше по тексту), но требует аккуратности, т.к. датчик устанавливается в пластиковый патрубок, который можно легко сломать при не аккуратности или применении излишней силы.

После замены датчика на новый все глюки пропали, стрелка стала отображать на приборке правильную температуру, а климат-контроль стал включать компрессор кондиционера, в общем всё пришло в норму.

Замена датчика температуры охлаждающей жидкости Лада

Вступление

Датчик температуры охлаждающей жидкости вносит не маловажный вклад в работу двигателя. В статье подробно рассказано о не неисправностях датчика, замене и проверке датчика на Приоре.

Для чего нужен ДТОЖ

Датчик температуры охлаждающей жидкости несет не малую роль в работе и управлении двигателем автомобиля. В свою очередь он отвечает за работу вентилятора охлаждения, дает сигналы на его включение для охлаждения двигателя, составляет пропорции топливной смеси в зависимости от температуры ОЖ.

ДТОЖ конструкция и принцип работы

Данный датчик имеет простейшую конструкцию без каких-либо сложных элементов электроники. В качестве исполнительного датчика выступает термо-резистор.

Именно термо-резистор регулирует качество и количество топливной смеси во время пуска двигателя. То есть при запуске в холодное время года двигателю необходимо больше топлива, это заложено в электронный блок управления двигателем (ЭБУ), основываясь на показания ДТОЖ, ЭБУ через форсунки пропускает необходимое количество топлива для нормальной работы двигателя в низких температурных режимах.

Работу датчика можно заметить по повышенным оборотам двигателя после пуска, которые приходят в норму с прогревом до рабочей температуры. Термо-резистор заточен в металлический корпус датчика с резьбой и имеет два вывода под разъем ЭБУ.

Так же на основаниях показаний ДТОЖ, ЭБУ корректирует угол опережения зажигания (УОЗ). Датчик получает питание по одной из клейм от ЭБУ напряжением 5В, вторая же клейма подключена к массе.

Так как датчик напрямую контактирует с охлаждающей жидкостью, оценивает температуру двигателя он непосредственно по температуре ОЖ.

Функции

  • Включение вентилятора охлаждения двигателя;
  • Вынос показаний температуры на приборную панель;
  • Регулирование топливной смеси;
  • Корректировка УОЗ;

Симптомы неисправности

Датчику присуще следующие симптомы неисправности:

  • Пропала динамика автомобиля;
  • Показания температуры перестали отображаться на приборной панели;
  • Автомобиль неустойчиво работает на холостом ходу;
  • Появились рывки при движении на постоянных оборотах;
  • Нет повышенных оборотов при пуске двигателя;
  • Не работает вентилятор охлаждения;

По данным признакам можно предположить, что ДТОЖ вышел из строя или дает неправильные показания.

Где находится

В Приоре ДТОЖ устанавливается в корпусе термостата, под боксом воздушного фильтра. Для того чтобы увидеть датчик необходимо снять бокс.

Проверка ДТОЖ

Датчик температуры является простейшим устройством, поэтому принцип его проверки тоже довольно простой.

Для проверки датчика потребуется мультиметр и градусник.

Проверять датчик необходимо измеряя сопротивление на нем в результате измерения температуры жидкости. ДТОЖ увеличивает свое сопротивление при понижении температуры жидкости.

Для того чтобы проверить его необходимо к концам датчика подключить мультиметр выставленный на показания сопротивления и опустить его в стакан с кипятком. Показания омметра должны соответствовать показаниям температуры. То есть по таблице ищем температуры воды и какое должно быть сопротивление у датчика при такой температуре.

Далее проделываем эту же процедуру с холодной водой и смотрим на показания омметра. На основаниях замера выносим вердикт датчику.

Датчик температуры охлаждающей жидкости: где стоит, как проверить и заменить

Двигатель внутреннего сгорания в рабочем режиме способен прогреваться вплоть до температуры в 300 градусов по Цельсию. При этом металл расширяется, из-за чего может заклинить блок цилиндров (движущийся стакан попросту застревает в цилиндре). Чтобы этого не произошло в каждом ДВС имеется система охлаждения, в 99% случаев — жидкостная. При этом блок управления самостоятельно регулирует её работу, опираясь на показания датчика температуры. То есть если температура критическая, то ускоряется движение охлаждающей жидкости, а также мощность вентилятора для продува радиатора. Где стоит датчик температуры охлаждающей жидкости в автомобиле (ДТОЖ)? И как проверить, что он работает правильно и не вышел из строя?

Читать еще:  Насос из компрессора холодильника своими руками

Для чего нужен датчик

Датчик считывает температуру жидкости в системе охлаждения и передает эти данные в ЭБУ (электронный блок управления). И исходя из этих данных бортовой компьютер поддерживает оптимальный температурный режим работы мотора (а это — порядка 80–90 градусов по Цельсию). То есть блок ЭБУ «понимает», когда необходимо замедлить работу вентилятора и повысить температуру мотора (при прогреве), а когда наоборот — максимально быстро снизить температуру и не допустить кипения охлаждающей жидкости. Благодаря этому мотор точно не заклинит, износ его механических частей будет минимальным (например, при перегреве, те же кольца ускоренно «прогорают»).

Соблюдение правильного температурного режима важно и для поддержания правильной вязкости моторного масла. Только в этом случае мотор сможет работать на полную мощность, но при этом без ускоренного износа.

Если же термодатчик неисправен, то блок ЭБУ получает недостоверную информацию. Соответственно, при холодном двигателе он может принудительно включать вентилятор «на полную», что лишь усложнит прогрев мотора. Или наоборот: при перегреве вентилятор вообще не будет работать, что может закончиться выходом из строя двигателя без возможности его дальнейшего ремонта (при заклинивании повреждается не только блок цилиндров, но и распределительный, коленчатый валы, в некоторых случаях и маховик).

Где стоит датчик температуры охлаждающей жидкости

В 99% случаев датчик устанавливается на выпускном патрубке блока цилиндров. Это то место, где охлаждающая жидкость «выходит» из мотора (то есть там самая высокая возможная температура) и далее попадает в радиатор. В некоторых современных авто устанавливают 2 контроллера: на выходном и входном патрубке (для более точного контроля температурного режима). К самому датчику подходит кабель (из 2, реже — 3 проводов).

Визуально ДТОЖ похож на пластиковую «пробку», с металлической резьбой и дополнительной контактной площадкой на конце. Нужно учитывать, что датчик прямо контактирует с охлаждающей жидкостью. Соответственно, если есть признаки перегрева двигателя, то вытаскивать его не следует (о чем обязательно указывается в технической инструкции к автомобилю).

Видео: где стоит датчик температуры, как заменить ДТОЖ

Принцип работы

Внутри датчика установлен термистор — это разновидность резистора, сопротивление которого зависит от температуры окружающей среды. Именно показания сопротивления считываются и передаются в ЭБУ.

Признаки неисправности ДТОЖ

Ключевые признаки неисправности:

  1. Недостоверные показания температуры двигателя. Например, сразу же после его запуска на приборной появляется сигнал перегрева. Или наоборот: после 10 – 20 минут работы мотора показывается температура ниже 40 – 50 градусов.
  2. Не включается или не отключается вентилятор. Но это также может указывать и на неисправность блока управления.
  3. Показания температуры считываются некорректно. Данные при этом могут мгновенно меняться, например, с 50 до 90 градусов, а затем снова опускаться.

В современных авто также при неисправной работе контроллера на приборной панели загорается сигнал «Check». Подключившись к ЭБУ можно узнать точную причину появления аварийного сигнала.

Как проверить работоспособность?

Для проверки работоспособности потребуются следующие инструменты:

  • термометр (обязательно с максимально допустимой температурой свыше 100 градусов, лучше использовать цифровой);
  • мультиметр (для замера сопротивления термистора);
  • емкость с водой (которую нужно будет медленно подогревать до температуры кипения).

Когда датчик охладился до комнатной температуры к его контактам необходимо подключить мультиметр и перевести его в режим замера сопротивления. При температуре 20 – 30 градусов по Цельсию начальное сопротивление должно составлять порядка 1300 – 2200 Ом.

Далее датчик с подключенными щупами помещают в емкость с водой и медленно начинают её разогревать. При повышении температуры сопротивление должно постепенно падать. Оптимальные показатели следующие:

  • 40 градусов — порядка 1000 – 1200 Ом;
  • 50 градусов — 1000 Ом;
  • 60 градусов — 800 Ом;
  • 80 градусов — порядка 270 – 380 Ом;
  • 100 градусов — порядка 170 – 180 Ом.

При температуре 110 градусов или выше термистор переключается в «защиту» и происходит разрыв цепи. Сопротивление при этом становится бесконечным (блок ЭБУ этот сигнал распознает как перегрев и включает охлаждение на полную мощность).

Если показания мультиметра будут кардинально разниться от вышеуказанных, то это будет явным признаком, что датчик вышел из строя. Ремонту он не подлежит поэтому его попросту заменяют. В редких случаях помогает тщательная очистка контактов и резьбы от следов коррозии, но это лишь временное решение. Если контроллер «сбоит», то рекомендуется его полностью заменит, обойдется он не дорого.

Замена датчика температуры охдаждающей жидкости

В теории при замене датчика необходимо полностью сливать антифриз из системы охлаждения. Но на практике многие обходятся и без этого (но часть тосола при этом все равно выливается). Общий же алгоритм замены выглядит так:

  • отключить контакты;
  • выкрутить зажимную гайку;
  • вытащить датчик;
  • поместить гайку на новый датчик;
  • поставить все на место, затянуть, подключить контакты;
  • завести двигатель и проверить показания датчика.

Все работы обязательно проводятся «на холодный» двигатель. Самое главное — все тщательно затянуть (чтобы не допустить разгерметизации системы охлаждения) и правильно подключить контакты (через коннектор).

Если в автомобиле установлено 2 датчика, то, соответственно, манипуляция повторяется. Но желательно все же предварительно сливать весь тосол (его можно повторно использовать).

Видео замены датчика температуры (ДТОЖ) на ВАЗ 2115:

Итого, проверить работоспособность датчика достаточно легко, но потребуется, как минимум, мультиметр. Как часто выходят из строя тиристоры? Очень редко, так как единственная причина, по которой это происходит — механическое повреждение тиристора или подводимых к нему контактов, а также коррозия.

Как осуществляется замена датчика температуры?

Температурный сенсор представляет собой маленькое устройство, отвечающее за отслеживания изменений в климате хладагента движка. Благодаря его данным бортовой процессор решает вопрос о включении дополнительных вентиляторов.

Замена датчика температуры

Неисправности ДТОЖ вызывают определенные недомогания транспортного средства:

  • повышение износа двигательных систем;
  • повышение расхода топлива;
  • грязный выхлоп;
  • спонтанная остановка двигателя.

Обычно устройство располагается в корпусе радиатора или в наружной части силового агрегата. Сам по себе детектор является маленьким устройством, помещающимся в ладонь.

Принцип работы

Функционирование прибора ведется за счет изменения электрического сопротивления материала используемого в чувствительном элементе находящемся внутри от температуры. Аппарат состоит из чувствительного конуса и пары электропроводящих контактов позволяющих сообщаться ему с эбу через подключение к электронной цепи.

Измерения прибора на поверку оказывают влияние не только стабилизацию температуры двигателя, но и на ряд других элементов системы:

  1. увеличение оборотов двигателя при прогреве. Это стабилизирует переход мотора в рабочий режим;
  2. регулировка открытия и закрытия клапана рециркуляции выхлопа;
  3. калибровка угла опережения зажигания.

Виды ДТОЖ

Существуют два основных типа измерителя: механический и цифровой.

Механический аппарат осуществляет свою работу в «аналоговой» форме через передачу электронного сигнала. Такой прибор напрямую подсоединен к температурному указателю или с реле, замыкающимся при достижении определенной температурной отметки. Такое подключение использовалось на старых карбюраторных моторах в особенности в популярных в России «Жигулях».

Цифровой детектор работает аналогичным образом, только подключается он к цифровому блоку – он же ЭБУ.

Уже в этом блоке совершается первичный анализ полученной информации. Происходит отражение информации на соответствующий элемент приборной панели. В том числе ЭБУ определяет, когда отдавать команду на зажигание вентилятору.

Читать еще:  Формула сазерленда для вязкости

Цифровые приборы используются на всех современных автомобилях любой марки от рено логан до ламборджини диабло.

При неисправности ДТОЖ ЭБУ автоматически принимает решение о запуске дополнительного охлаждения в виде работы вентиляторов. Иными словами без датчика вентиляторы работают на протяжении всего времени активности двигателя.

Какие бывают причины неисправностей ДТОЖ?

Замена датчика температуры охлаждающей жидкости считается последним шагом в деле ремонта неисправности. Так как чаще всего сложности с датчиком вовсе не связаны с конкретно его неисправностью просто по той причине, что ломаться в нем практически нечему.

К основным неисправностям относят:

  1. низкое качество охлаждающей жидкости. В результате использования некачественной продукции поверхность прибора может разъедаться и покрываться осадком. Как результат детектор начинает давать неверные показания, чаще всего в сторону понижения. В результате несвоевременный запуск системы охлаждения приводит к закипанию движка;
  2. некачественный прибор. К некачественному устройству относят не только дефекты самой заводской сборки, но и отсутствие герметичной прокладки, или чрезмерное усилие, при вкручивании устройства приводящее к его срыву или поломке;

  1. утечканехватка антифриза. В результате плохой герметичности прибора, износа уплотнителя, трещинах в термостате могут возникать протечки. Также нехватка охлаждающей жидкости может быть вызвана и просто несвоевременным пополнением бака. Результатом, так или иначе, становиться отсутствие контакта между прибором и жидкостью, и как следствие отсутствие измерений.
  2. Нарушение в электросети. Сбой в электронике считается одним из самых распространённых дефектов. Проблемы на линии, замыкания, окисления контактов. Все это приводит к неисправности в работе прибора. К этому же пункту можно отнести и проблемы в самом ЭБУ. Они приводят к сбоям в контроле над измерительным прибором.

Ремонт датчика

Независимо от транспортного средства замена прибора везде происходит примерно по одному алгоритму действий. Прежде чем поменять его необходимо заглушить мотор и желательно дать остыть двигателю. Это делается с единственной целью – чтобы слития антифриза не происходило под большим напором. Дальше после остывания двигательной системы как раз предстоит слить антифриз и отключить прибор от электронной сети.

После этого происходит изъятие прибора из своего гнезда путем откручивания. Ремонт прибора в кустарных условиях невозможен, поэтому чаще всего этап диагностики игнорируется и на его место просто устанавливается новый сенсор вместе с новым уплотнителем.

Когда новый измеритель встал на свое место, его подключают к электросети, а антифриз возвращают обратно в бак. Дальше происходит проверка мотором работы датчика, а также проверяется наличие течи охлаждающей жидкости. Если всё исправно и течи нет, можно приступать к дальнейшей эксплуатации.

Дополнительная информация

В некоторых моделях машин измерителей охлаждающей жидкости в машине два, а то и больше. Так распространенной практикой является установка одного измерителя для работы с ЭБУ, а другого для передачи данных прямиком на приборную панель. Более же качественной версией является установка второго прибора для измерения хладагента на подступе к радиатору.

Своевременные данные измерений антифриза на входе и выходе позволяют анализировать эффективность работы радиатора и аппаратного процесса охлаждения в том числе, позволяя вести более гибкую регулировку климатических механизмов.

Помимо антифризного сенсора в машине имеют место быть и другие температурные измерители. К таким относятся приборы для измерения наружного воздуха, внутреннего, кислорода идущего на впуск и т.д. Все они выполняют свои важные функции исправной работы транспортного средства.

Приборы, следящие за наружным воздухом, позволяют отслеживать появление наледи на дороге, принимать данные на дисплее, и анализировать работу автомобиля. Внутренние сенсоры, как правило, работают в паре с климатической системой, обеспечивая своевременно отопление или охлаждение воздуха в салоне.

Детектор температуры входящего воздуха и вовсе отслеживает его для измерения плотности воздушной массы обогащающей топливную смесь. Слишком высокая плотность может привести к детонации, а низкая к перерасходу топлива и грязному выхлопу. Этот прибор напрямую влияет на исправную работу транспортного средства.

Все подобные им устройства обеспечивают машине продолжительный срок жизни всех частей, а также постоянно обеспечивают экономный расход ресурсов. Выход из строя любого из них может привести к повышению расхода на обслуживание автомобиля без учета самой замены прибора. Таким образом, своевременная замена снижает в целом уровень расходов.

Для примера можно привести неисправный детектор антифриза. Достаточно проехать около пяти сотен километров (в зависимости от модели автомобиля) с неисправным устройством, чтобы перерасход превысил стоимость самого датчика. И это без учета невероятного износа самого двигателя и охлаждающей системы, которые за это время вполне могут выйти из строя навсегда.

YouTube responded with an error: The calling IP address 87.236.20.136 does not match the IP restrictions configured on the API key. Please use the API Console to update your key restrictions.

Замена и проверка датчика температуры охлаждающей жидкости на LADA

Датчик температуры охлаждающей жидкости (ДТОЖ) – один из элементов системы управления двигателем. Его назначение – контролировать температуру жидкости в системе охлаждения. На основании этих данных блок управления двигателем корректирует состав топливно-воздушной смеси, частоту вращения коленвала, а также угол опережения зажигания.

На всех современных автомобилях ЛАДА (XRAY, Веста, Ларгус, Гранта, Калина, Приора или Нива 4х4) замена и проверка датчика температуры охлаждающей жидкости выполняются аналогично.

Признаки неисправности ДТОЖ

Датчик температуры охлаждающей жидкости влияет на запуск и работу двигателя. Вот некоторые симптомы, говорящие о том, что датчик может быть не исправен:

  • плохой запуск двигателя в холодную погоду;
  • повышенный расход топлива;
  • плохой выхлоп на холодном двигателе;
  • проблемы в работе вентилятора системы охлаждения двигателя.

Замена

Датчик температуры охлаждающей жидкости находится в корпусе термостата, на схема он под №14.

Чтобы поменять ДТОЖ своими руками следует:

  1. Слить охлаждающую жидкость (автоумельцы не сливают);
  2. Отсоединить разъем с проводами;
  3. Вывернуть датчик (ключ «на 19»).

Установка производиться в обратной последовательности. Для устранения течи замените медную шайбу или нанесите на резьбовую часть датчика термостойкий герметик.

Как проверить

После снятия датчика следует провести его визуальный осмотр на предмет повреждений или коррозии. Самый простой способ проверки ДТОЖ – заменить его на заведомо исправный.

  • мультиметр (в режиме вольтметра, омметр с пределом измерений от 100 Ом до 10 кОм);
  • термометр (с пределом измерений не менее 100 о С);
  • термостойкая емкость объемом 0,5 л.

Порядок проверки цепи питания ДТОЖ:

  1. Перевести мультиметр в режим вольтметра;
  2. Снять колодку с проводами с датчика и включить зажигание;
  3. Подсоединить «минусовой» щуп мультиметра к «массе» двигателя, а другой к выводу №1 колодки;
  4. Напряжение на выводе должно быть не менее 12 В.

Если напряжение нет или они меньше 12 В, значит, разряжен аккумулятор, неисправна цепь питания или ЭБУ.

Порядок проверки ДТОЖ:

  1. Перевести мультиметр в режим омметра;
  2. Подготовить емкость с горячей водой (около 100 о С);
  3. Подсоединить щупы мультиметра к выводам датчика и опустить его рабочую часть в воду;
  4. Измеряем сопротивление ДТОЖ по мере остывания воды.

Сопротивление датчика должно быть близким к данным, указанным в таблице:

Температура ОЖ, °С Сопротивление ДТОЖ, Ом
100 177
90 241
80 332
70 467
60 667
50 973
45 1188
40 1459
35 1802
30 2238
25 2796
20 3520
15 4450
10 5670
5 7280
9420

Процесс проверки также показан на видео:

Если ДТОЖ оказался исправным, возможно причина неисправности в плохом контакте разъема, обрыве проводки или неисправном ЭБУ.

Не забывайте вовремя менять тосол/антифриз в системе охлаждения, и использовать охлаждающую жидкость рекомендованную производителем.

Ссылка на основную публикацию
Adblock
detector
