Снять генератор ваз 2121

Снятие генератора 371.3701

Внимание! Работу проводим на смотровой канаве или подъемнике.

Снимаем пластину защиты поддона картера и правый брызговик двигателя (см. Снятие пластины защиты поддона картера и брызговика карбюраторного двигателя).

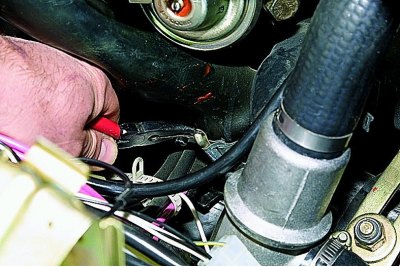

Пассатижами ослабляем хомут резинового воздухозаборника.

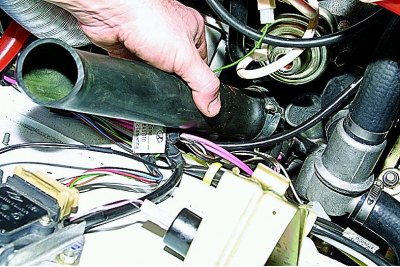

Снимаем воздухозаборник с патрубка защитного кожуха генератора.

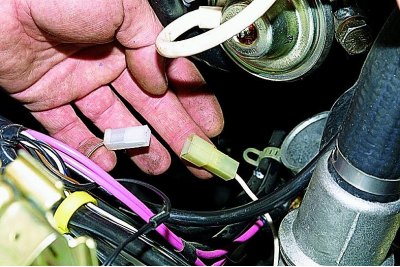

Разъединяем вывод «61» генератора.

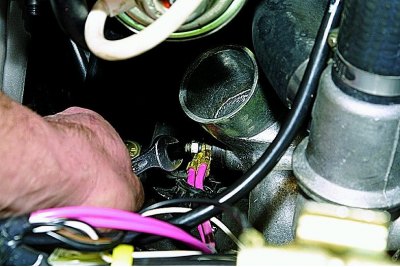

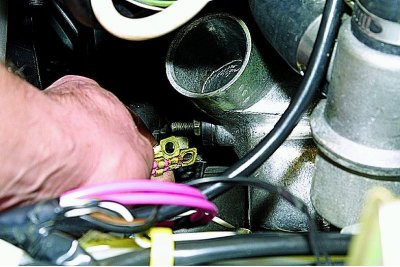

Сдвинув резиновый чехол, ключом «на 10» отворачиваем гайку крепления проводов к удлинителю вывода «30» генератора.

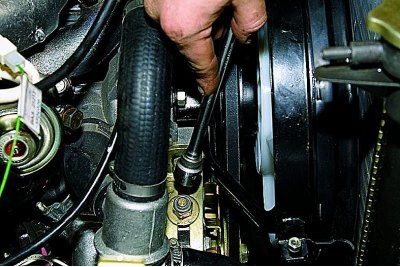

Головкой «на 17» отворачиваем гайку крепления генератора к натяжной планке.

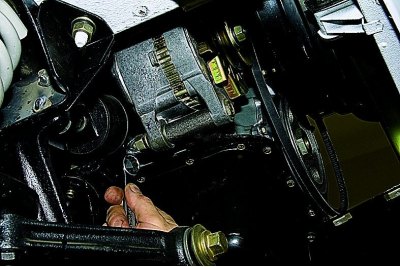

Накидным ключом «на 19» отворачиваем гайку болта крепления генератора к кронштейну…

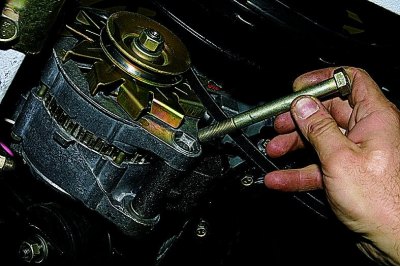

…и вынимаем болт.

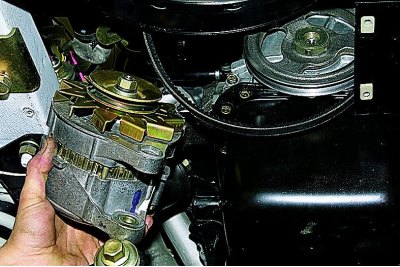

Генератор вынимаем из моторного отсека вниз.

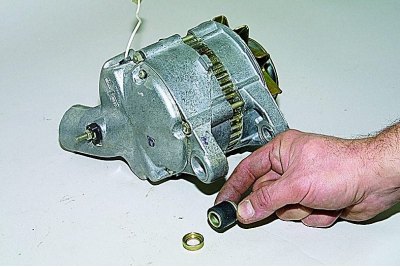

В проушине задней крышки генератора установлены резиновая и металлические втулки.

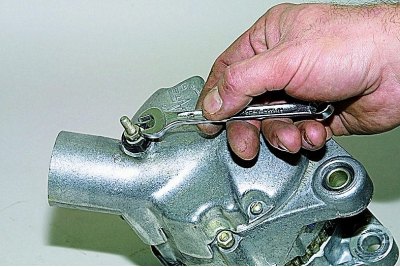

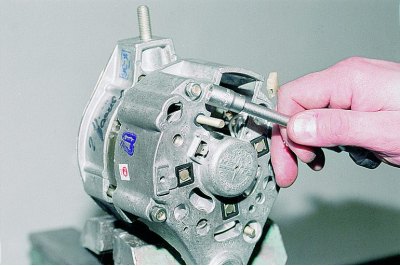

Ключом «на 10» отворачиваем гайку изолирующей втулки удлинителя вывода «30» генератора.

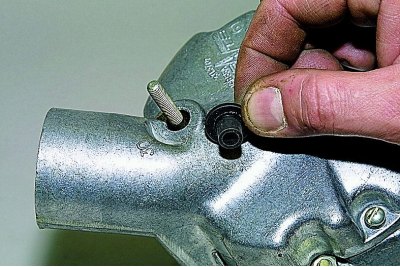

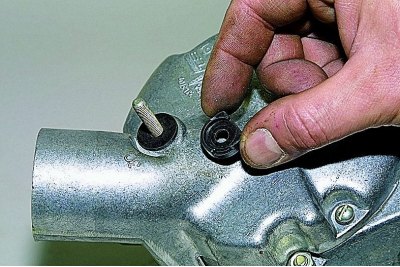

…и внутреннюю изолирующие втулки.

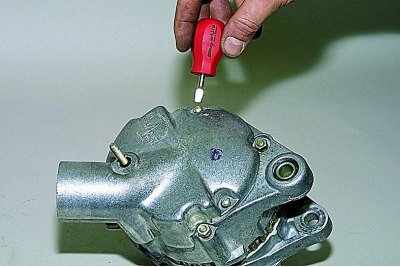

Шлицевой отверткой отворачиваем два винта крепления защитного кожуха к генератору.

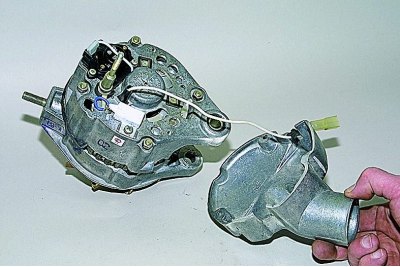

Снимаем защитный кожух.

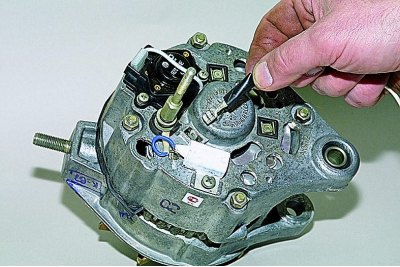

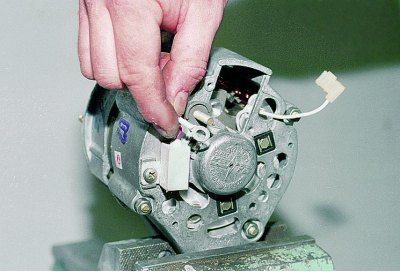

Отсоединяем провод от вывода «61».

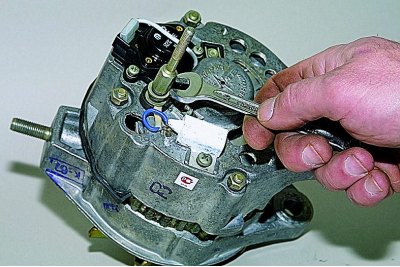

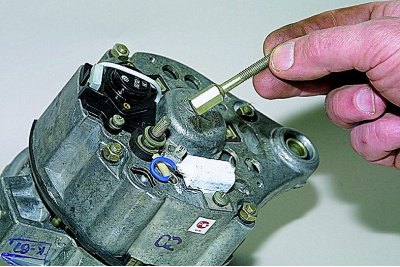

Ключом «на 10» отворачиваем удлинитель вывода «30».

Отсоединяем провод от регулятора напряжения.

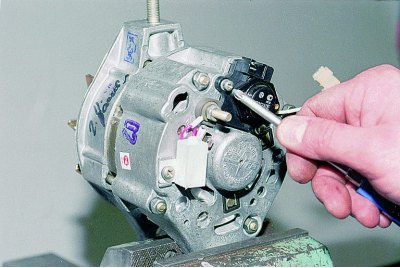

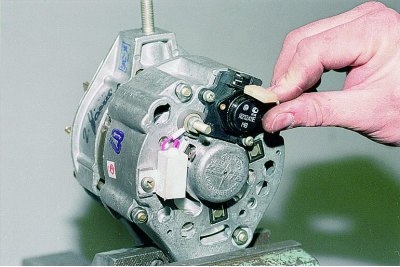

Крестообразной отверткой отворачиваем два винта крепления регулятора напряжения и щеткодержателя.

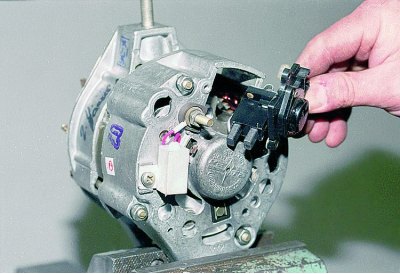

Снимаем регулятор напряжения с щеткодержателем.

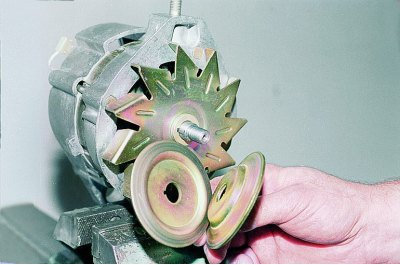

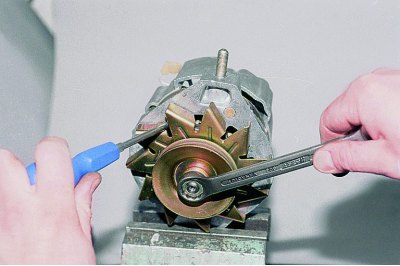

Ключом «на 19» отворачиваем гайку шкива генератора. Ротор от проворачивания можно застопорить отверткой (не погните крыльчатку).

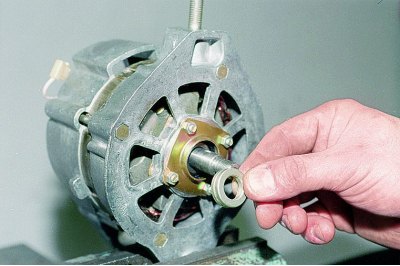

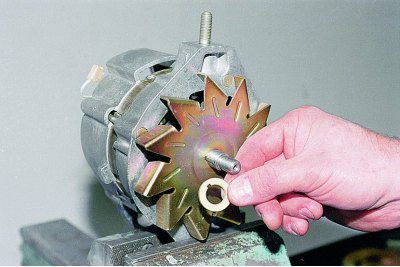

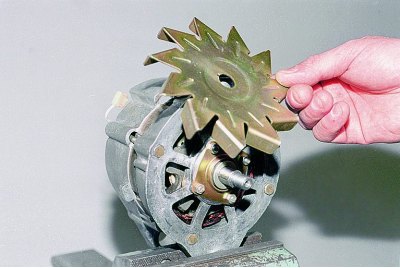

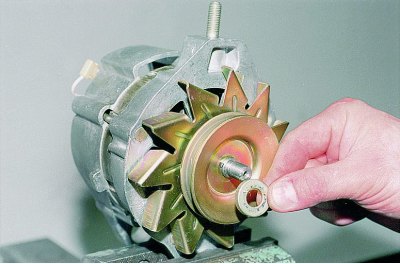

Снимаем с вала шайбу,…

Поддеваем отверткой и снимаем сегментную шпонку,…

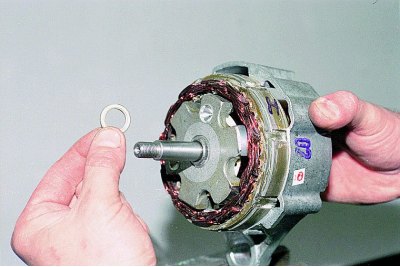

…под которой расположена шайба без шпоночного паза.

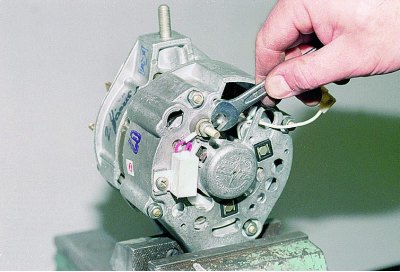

Ключом «на 10» отворачиваем гайку крепления клеммы конденсатора.

Снимаем клемму и, отвернув крестообразной отверткой винт, демонтируем конденсатор.

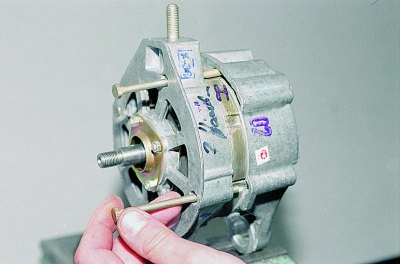

Остро заточенной чертилкой или краской помечаем взаимное расположение крышек и статора для последующей сборки.

Головкой «на 10» отворачиваем четыре гайки стяжных болтов.

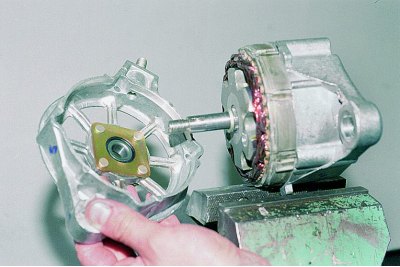

Снимаем переднюю крышку.

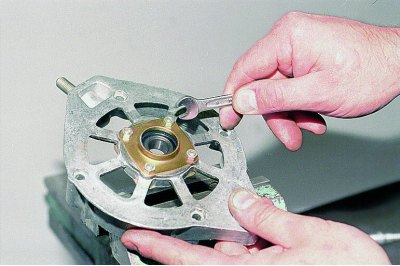

Для замены подшипника ключом «на 8» с наружной стороны крышки отворачиваем четыре гайки винтов крепления пластин.

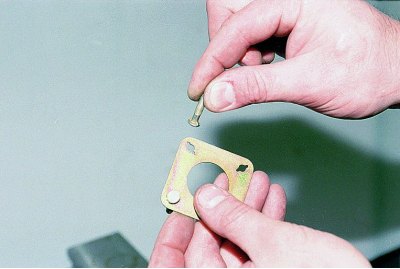

Снимаем пластины с винтами.

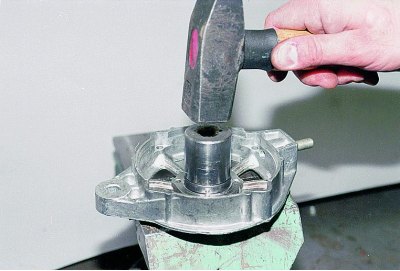

Инструментальной головкой подходящего размера (или отрезком трубы) выпрессовываем подшипник из крышки.

На валу ротора расположено упорное кольцо.

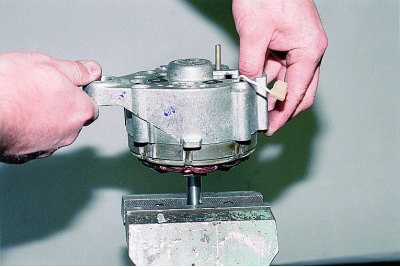

Наворачиваем на резьбу вала гайку, зажимаем ее в тиски и рывком снимаем заднюю крышку со статором.

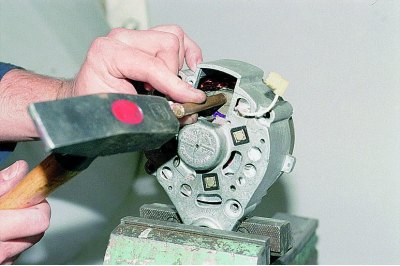

При затруднении в снятии ротора постукиваем по его торцу выколоткой из мягкого металла через окно регулятора напряжения.

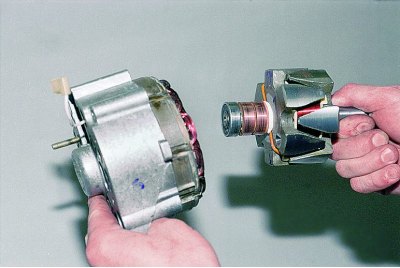

Разъединяем ротор и статор.

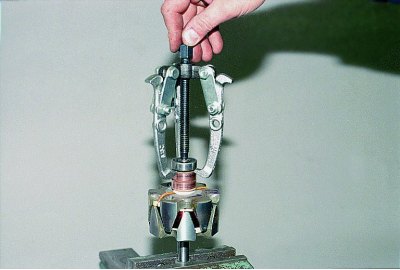

Съемником спрессовываем подшипник с вала ротора.

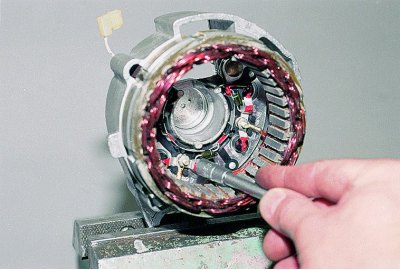

Головкой «на 8» отворачиваем три гайки крепления клемм статора к выпрямительному блоку.

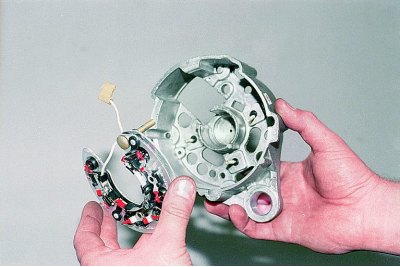

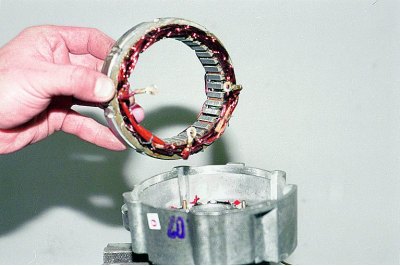

Поддеваем отверткой и снимаем статор.

Снимаем выпрямительный блок.

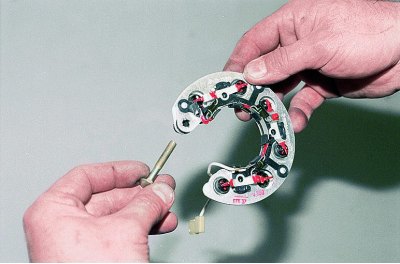

Вынимаем из выпрямительного блока контактный болт.

Собираем генератор в обратной последовательности. Гайки винтов крепления пластин подшипника передней крышки ставим на резьбовой герметик. Новые подшипники запрессовываем в переднюю крышку и на вал ротора подходящими отрезками труб.

Генератор Нива 2121, 21213, 21214

Каждый автомобилист знает о том, что генератор – это довольно-таки важный элемент в конструкции любого автомобиля, благодаря которому удается привести двигатель в движение и обеспечить все системы транспортного средства необходимой энергией.

Автомобиль российского производства Нива в модификации 21214, 2121, 21213 – транспортные средства, с которыми сталкивался практически каждый второй автолюбитель в России.

Несмотря на выпуск нескольких моделей, наполнение Нивы практически ничем не отличается. Так, производители использовали в качестве генератора в машинах агрегаты с артикулами 9412.3701, 371.3701.

Что представляет собой генератор

Генератор – устройство переменного тока, у которого в процессе работы возникает электромагнитное возбуждение. Конструкция генератора имеет встроенный выпрямительный блок, оборудованные диодами, выполненными из кремния, а также электронным регулятором напряжения.

Таким образом, агрегат из механической энергии создает электрическую и подпитывает аккумулятор автомобиля, а также обеспечивает энергией его устройства и системы. Схема соединений генератора на Нива-2121, 21213, 21214 представлена на рисунке.

Характеристики штатного генератора

Основные характеристики генератора, установленного заводом-производителем в Нива 21214, 21213, 2121, будут рассмотрены на примере генератора типа 9412.3701:

  • ток – 80А;
  • напряжение – 13,2 В,
  • вращение – правое.

Стоимость штатных моделей электрогенераторов составляет 5-7 тыс. рублей. При возникновении поломки агрегата возможна замена его составных частей либо полная замена на оригинал или аналоги. Цена наиболее распространенных представлена в таблице.

Аналог Артикул Стоимость, в рублях
Генератор ВАЗ-2104-21073,21214 9412.3701-03 5900
Генератор ВАЗ-2104-21073,21214 372.3701-03/05 3800
Генератор ВАЗ 2121-21213,21214 9412.3701 5450

Из таблицы видно, что в процессе замены генератора на Ниве можно отдать предпочтение более дешевому универсальному аналогу.

Неисправности генератора

В процессе эксплуатации любого автомобиля нередко возникают какие-либо неприятные ситуации в виде выхода из строя того или иного элемента. Нива не является исключением, и чаще всего страдает генератор.

Если кажется, что генератор неисправен, рекомендуется проверить его работоспособность с помощью мультиметра. Для этого потребуется запустить двигатель и проверить напряжение на клеммах аккумулятора. Стандартное значение, которое должен показывать мультиметр, составляет 13,6 В.

Если показатели во время замера выше, значит, в конструкции произошел обрыв или замыкание обмоток. То же самое можно сказать и про случай, когда напряжение ниже указанного числа. Данную процедуру проводят вне зависимости от двигателя: инжектор или карбюратор.

Генераторный узел может выйти из строя из-за слабого натяжения ремня или его обрыве вследствие износа. При возникновении подобных проблем рекомендуется перетянуть ремень или поменять его на новый.

Также, если поломка вызвана другой причиной, можно выполнить замену самого генератора. Обычно за проведением замены обращаются в специальные СТО, но при необходимости работы можно выполнить и своими руками.

Замена генератора

Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:

Процедура представляет собой следующую последовательность действий:

  • Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
  • После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
  • После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.

  • Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
  • Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.

  • Также к генератору крепятся провода, затянутые гайкой или кронштейном. Гайки в этом случае необходимо открутить с помощью ключа, а потом вытянуть ослабленные провода.

  • Наконец, после отключения проводов можно приступить к отворачиванию верхнего крепежного элемента с натяжителем ремня. Для этого тоже понадобится ключ, а также небольшой удлинитель.

  • Отсоединение крепления позволит демонтировать ремень и генератор. Тогда можно приступать к очистке освободившегося пространства с помощью щетки и установке нового агрегата.

Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.

Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.

Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.

Нюансы

При замене генератора на Нива 21213, 2121, 21214 возникает ряд тонкостей, и один из них – это расположение генераторного агрегата. Он находится в нижней части моторного отсека.

Собственно, поэтому и возникают проблемы с эксплуатацией конструкции: во время езды на генератор попадают различные загрязнения, а также капает охладительная жидкость. Если не хочется постоянно менять генераторный блок, то рекомендуется перенести его наверх.

Чтобы в процессе эксплуатации автомобиля не возникало никаких проблем, важно следить за состоянием машины. И в первую очередь рекомендуется регулярно проводить осмотр генератора.

Так, при моргании лампочки «АКБ» на приборной панели, при возникновении подозрительных шумов или скрипящих звуков уже следует насторожиться и задуматься о том, что генератор работает неправильно.

Своевременный осмотр поможет избежать неприятных ситуаций в виде поломок составляющих элементов генератора, и как следствие, выхода из строя целых электрических систем.

Снять генератор ваз 2121

Снять генератор ВАЗ 2121

Лада 4×4 3D не хуже, чем у Давидыча ›
Бортжурнал ›
Генератор на 110А от ВАЗ 21214 на ВАЗ 2121

Ни для кого не секрет, что родной генератор (42А) на ВАЗ 2121 НИВА совсем слабый. Тем более для моей НИВы, на которой установлено очень много потребителей начиная от музыки, заканчивая дополнительным вентилятором и рабочим светом.

Мириться с этим не хотелось, решено поставить что-то помощнее. Изначально думал от 21213 поставить, но 55А показалось мало, так как в дальнейшем планирую поставить лебёдку. Вариант установки генератора фирмы ELDIX тоже отпадал, в связи с большим количеством нареканий, хотя у этой фирмы широкая линейка генераторов с максимальным током выше 100А.

Самым оптимальным вариантом оказался генератор от ВАЗ 21214 с макс. током 110А, производимый компанией ЗиТ(КЗАТЭ). Каталожный номер данного продукта: 9412.3701-03, однако в интернет-магазине удалось его найти по номеру: 9412370100003. Так что имейте ввиду, если экономите на запчастях и ищете через интернет-магазины!

Полный размерГенератор 110А от ВАЗ 21214 9412.3701-03

Полный размерГенератор 110 А от ВАЗ 21214 на ВАЗ 2121

Этот генератор на 110А мне обошёлся в 4 681 р.

Для установки данного генератора на ВАЗ 2121 ещё понадобилось докупить вот такой набор:

Полный размерНабор для установки генератора 110А от ВАЗ 2124 на ВАЗ 2121 НИВА

В этот набор входят:
Планка генератора — 21214-3701635 — 80 р.
Кронштейн генератора нижний — 21214-3701650 — 520 р.
Втулка кронштейна генератора в сборе — 2110-3701634-38 — 95 р.
Гайка М8х1.25х8 с фланцем — 21100-3701686-00 — 8 р.
Болт М8х1.25х25 — 201458-П29 — 6 р.

Таким образом, по замене генератор всё просто, старый генератор снял, вместе с ним кронштейны, на место старых кронштейнов ставятся новые, а на эти кронштейны инсталлируется генератор. Ничего сложного.

Единственной трудностью остаётся проводка. Дело в том, что на новом генераторе 2 контакта, а на старом генераторе 3 контакта. Один контакт подключается через шпильку, как на новом генераторе, так и на старом генераторе, поэтому с этим контактом проблем нет, его так же прикручиваем к новому генератору, как и был прикручен к старому! Лишним контактом является тот, который идёт от шоколадки, расположенной на крыле:

Полный размерРеле генератора старого образца на ВАЗ 2121 НИВА

С этой фишкой поступаем очень просто — изолируем и оставляем не подключенной.

Оставшуюся фишку подключаем к новому генератору. После этого, генератор уже должен нормально работать. Однако остаётся вопрос с лампочкой, которая находится на приборной панели. Она будет гореть и говорить нам, что у нас имеется неисправность в электроцепи.

Чтобы она давала правильные показания, нужно сменить реле, которое находится под расширительным бачком. Данный метод я взял отсюда. В инструкции предлагается 2 метода, я выбрал второй, т.к. никаких изменений не нужно осуществлять в проводке, достаточно убрать старого реле и подключить своё. Ещё одним плюсом является то, что можно быстро вернуться к старому генератору!

Изменения в проводке для установки генератора от ВАЗ 21214 на ВАЗ 2121 НИВА

Реле я взял 4х контактное, обычное автомобильное. Для реле приобрёл колодку, чтобы удобнее было припаять шунтирующее сопротивление 51Ом.

Резистор на 51Ом для шунтирования реле

Итого по проводке вышло:
Реле — 50 р.
Колодка реле — 40 р.
Резистор на 51Ом — 10 р.

На концы проводов подключил клеммы типа «папа», чтобы легко подключиться к старой проводке:

Полный размерНовое реле для управления лампочкой индикации правильной работы генератора

После всего этого под капотом «засверкал» новый мощный генератор:

Полный размерГенератор 110А ЗиТ(КЗАТЭ) 412.3701-03 от ВАЗ 21214 на ВАЗ 2121

Последним штрихом осталось правильно разместить новое реле:

Полный размерНовое реле для генератора от ВАЗ 21214 на ВАЗ 2121

Данная схема сразу заработала, лампочка погасла после старта двигателя. Первым делом проверил генератор методом скидывания минусовой клеммы на средних оборотах. Естественно, машина не заглохла, этому я очень обрадовался!:)

Теперь имеем такие показания мультиметра:

Полный размерМотор заглушен

Полный размерМотор работает на средних оборотах

Полный размерВключены все возможные потребители, мотор работает на средних оборотах

P.S. Теперь все лампочки работают ярко, аккумулятор заряжается, не кипит. Можно подумать и о лебёдке!

Генератор является источником электрической энергии для транспортного средства. В статье рассматривается генератор 21214, его конструктивные особенности, возможные неполадки и методы устранения, дается пошаговая инструкция, как снять и подключить устройство.

Описание устройства

На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123. Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения. Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение — 13,2 — 14,7 В, вращение – правое.

Конструкция узла 21214

Крышки узла крепятся со статором с помощью 4-болтов. В крышках установлены подшипники. В них осуществляется вращение вала ротора. В переднем подшипнике внутренняя обойма зажата гайкой вместе с упорным кольцом и шайбой. В задней крышке также запрессован 2-й подшипник.

Статор имеет 3-х фазную обмотку, одни из концов которой соединяются с выпрямительным блоком, состоящим из 6 диодов. Из них — 3 диода отрицательные, 3 — положительные. Соответственно полярности они впрессованы в пластины. Вся конструкция составляет выпрямительный блок, который расположен на тыльной крышке генераторного узла закрытого защитным кожухом.

В конструкцию узла входят также контактные кольца, щетки. На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. В выпрямителе находится конденсатор, обеспечивающий защиту электросети от скачков напряжения.

Вывод «В» генераторного агрегата должен быть подключен к плюсовой клемме АКБ, а минус аккумулятора к массе автомобиля. Если подключение будет неправильным, это приведет к пробою диодов.

Генератор Нива 21214

Руководство по снятию и подключению генератора

Для снятия агрегата необходимо подготовить набор инструментов: ключи на «10» и «19», трещетки с головками, молоток и небольшой удлинитель.

Процесс состоит из следующих действий:

  1. В первую очередь снимается отрицательная клемма с АКБ.
  2. Далее необходимо демонтировать защиту двигателя и правый брызговик.
  3. Затем с помощью молотка аккуратно выбиваем крепежный болт и вынимаем.
  4. На следующем этапе нужно отсоединить все провода, идущие к генератору: штекер и провода затянутые гайкой.
  5. Затем откручивается вернее крепление, на котором находится натяжитель ремня.
  6. Сняв ремень узел можно демонтировать через отверстие, которое образовалось после снятия защиты.
  7. После замены или ремонта агрегат устанавливаем на место в обратном порядке.

Подключается генератор согласно схеме.

Схема подключения к электросети

Цена вопроса

Генератор ВАЗ 21214 имеет хорошую ремонтоспособность, что позволяет значительно экономить средства, если вовремя делать замену изношенных или поломанных деталей.

Если менять агрегат в сборе, то стоимость замены выйдет следующая:

  • генератор 21214 – 3125 руб.;
  • нижнее крепление – 133 руб.;
  • болт крепления — 53 руб.;
  • натяжная планка – 55 руб.;
  • реле РС-527 – 57 руб.

>Видео «Пошаговая инструкция по замене генератора на Ниве 2121»

На видео показана пошаговая замена генераторного агрегата на Ниву (автор видео — Иван Матиешин).

Схема генератора ваз 21214 нива инжектор

ДЕМОНТАЖ И ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА НА НИВАХ 2121: ПОЭТАПНАЯ ИНСТРУКЦИЯ

Генератор является источником электрической энергии для транспортного средства. В статье рассматривается генератор 21214, его конструктивные особенности, возможные неполадки и методы устранения, дается пошаговая инструкция, как снять и подключить устройство.

Описание устройства

На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123. Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения. Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение — 13,2 — 14,7 В, вращение – правое.

Крышки узла крепятся со статором с помощью 4-болтов. В крышках установлены подшипники. В них осуществляется вращение вала ротора. В переднем подшипнике внутренняя обойма зажата гайкой вместе с упорным кольцом и шайбой. В задней крышке также запрессован 2-й подшипник.

Статор имеет 3-х фазную обмотку, одни из концов которой соединяются с выпрямительным блоком, состоящим из 6 диодов. Из них — 3 диода отрицательные, 3 — положительные. Соответственно полярности они впрессованы в пластины. Вся конструкция составляет выпрямительный блок, который расположен на тыльной крышке генераторного узла закрытого защитным кожухом.

В конструкцию узла входят также контактные кольца, щетки. На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. В выпрямителе находится конденсатор, обеспечивающий защиту электросети от скачков напряжения.

Вывод «В» генераторного агрегата должен быть подключен к плюсовой клемме АКБ, а минус аккумулятора к массе автомобиля. Если подключение будет неправильным, это приведет к пробою диодов.

Основные неисправности и способы их устранения

Проверка исправности агрегата выполняется с помощью мультиметра. После того, как будет запущен мотор, напряжение на клеммах аккумулятора должно составлять 13,6 В. Если значение выше или ниже, это говорит об обрыве или замыкании обмоток, окислении контактных колец, неисправности в щеточном узле, регуляторе напряжения.

Генераторный узел может плохо работать из-за слабого натяжения ремня или его обрыве. В этом случае нужно отрегулировать натяжение или заменить ремень. Неисправный регулятор напряжения, подлежит замене. Если обнаружен пробой, замыкание, повреждение обмоток ротора, его следует заменить. При обрыве или замыкании в обмотках статора требует его замены. При повреждении диодов меняется выпрямительный блок.

Нюансы переноса генератора

Недостатком отечественных внедорожников Нива является расположение генераторного агрегата — внизу моторного отсека. На него постоянно попадают загрязнения при передвижении по бездорожью, кроме того постоянно капает ОЖ. Решает проблему перенос генератора наверх (автор видео – SARTANETS).

Для переноса понадобится набор ключей, кронштейн, болты крепления, клиновой ремень. Сделать кронштейн переноса генератора можно своими руками по приведенному ниже чертежу.

Последовательность действий при переносе:

  • Демонтируем пропеллер, помпу и снимаем ремень.
  • Открутив штатный кронштейн, можно снимать генератор.
  • Спиливаем наплыв вокруг борта ГБЦ и на блоке цилиндров.
  • Затем следует выкрутить два болта и две шпильки.
  • Далее устанавливается узел на новый кронштейн и производится окончательная сборка.

Таким образом, перенести генераторный узел наверх несложно.

Руководство по снятию и подключению генератора

Для снятия агрегата необходимо подготовить набор инструментов: ключи на «10» и «19», трещетки с головками, молоток и небольшой удлинитель.

Процесс состоит из следующих действий:

  • В первую очередь снимается отрицательная клемма с АКБ.
  • Далее необходимо демонтировать защиту двигателя и правый брызговик.
  • Затем с помощью молотка аккуратно выбиваем крепежный болт и вынимаем.
  • На следующем этапе нужно отсоединить все провода, идущие к генератору: штекер и провода затянутые гайкой.
  • Затем откручивается вернее крепление, на котором находится натяжитель ремня.
  • Сняв ремень узел можно демонтировать через отверстие, которое образовалось после снятия защиты.
  • После замены или ремонта агрегат устанавливаем на место в обратном порядке.

Подключается генератор согласно схеме.

Цена вопроса

Генератор ВАЗ 21214 имеет хорошую ремонтоспособность, что позволяет значительно экономить средства, если вовремя делать замену изношенных или поломанных деталей.

Если менять агрегат в сборе, то стоимость замены выйдет следующая:

  1. генератор 21214 – 3125 руб.;
  2. нижнее крепление – 133 руб.;
  3. болт крепления — 53 руб.;
  4. натяжная планка – 55 руб.;
  5. реле РС-527 – 57 руб.

Видео «Пошаговая инструкция по замене генератора на Ниве 2121»

На видео показана пошаговая замена генераторного агрегата на Ниву (автор видео — Иван Матиешин).

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

AUTOFIZIK.RU / авторемонт

Снятие и разборка генератора

Работу выполняем на смотровой канаве или эстакаде.

Снимаем передний грязезащитный щиток силового агрегата (см. Снятие грязезащитных щитков силового агрегата).

Для удобства работы снимаем аккумуляторную батарею.

Отсоединяем колодку провода от вывода «D» генератора.

Сдвинув защитный колпачок, ключом «на 10» отворачиваем гайку крепления наконечников проводов к выводу «В+» генератора…
…и снимаем наконечники проводов.

Ключом «на 13» отворачиваем гайку болта крепления генератора к регулировочной планке и гайку болта нижнего крепления генератора к кронштейну (см. Проверка натяжения и замена ремня привода генератора).

Ослабляем натяжение ремня, сдвинув генератор к блоку цилиндров и снимаем ремень со шкива генератора.

Удерживая генератор, вынимаем болт его нижнего крепления…

…и снимаем генератор.

Отжав три защелки кожуха, поддеваем его отверткой…

Крестообразной отверткой отворачиваем два винта крепления регулятора напряжения…

…и, приподняв регулятор…

…отсоединяем от его вывода наконечник провода.

Снимаем со щеткодержателя резиновый уплотнитель.

Ключом «на 10» ослабляем затяжку гайки контактного болта (вывода «В+»).

Отворачиваем гайку, удерживая при этом контактный болт от проворачивания отверткой, вставленной в прорезь пластмассовой втулки болта.


Снимаем с контактного болта пружинную шайбу…


…и наконечник провода конденсатора.

Отвернув крестообразной отверткой винт…

Маркером или чертилкой помечаем положение крышек относительно друг друга.


Надеваем на гайку крепления шкива накидной ключ «на 24». Ослабляем затяжку гайки, используя инерцию массивного ротора. Для этого…

…удерживая рукой шкив, наносим молотком удары по ключу.

Отворачиваем гайку крепления шкива…


…и снимаем конусную шайбу.

…и внутреннюю части шкива.

Крестообразной отверткой отворачиваем четыре винта, стягивающие крышки.

Снимаем переднюю крышку.

Крестообразной отверткой отворачиваем три винта крепления наконечников обмоток статора (1) и винт крепления выпрямительного блока (2).


Головки винтов прижимают наконечники обмоток через изолирующие шайбы.

Отгибаем наконечники обмоток.

Снимаем выпрямительный блок (при этом выпадает контактный болт).

Помечаем положение статора относительно задней крышки…

…и вынимаем статор из крышки.


Надавив пальцем на пластмассовую втулку( опору подшипника)…

…выталкиваем ее вместе с ротором из задней крышки.


Поддев отверткой…

…снимаем пластмассовую втулку с подшипника.

Подшипник спрессовываем с вала ротора съемником.


Тестером проверяем обмотки статора и ротора на обрыв или замыкание на корпус (см. Проверка генератора).

Сборку генератора проводим в обратной последовательности.

Для напрессовки заднего подшипника на вал ротора опираем передний конец вала о деревянный брусок.

Подшипник напрессовываем на вал подходящим отрезком трубы, прикладывая усилие к внутреннему кольцу подшипника.


Статор и крышки устанавливаем по ранее нанесенным меткам.

При установке пластмассовой втулки в заднюю крышку выступ на втулке должен войти в выемку на крышке.

При установке контактного болта квадратный выступ на пластмассовой втулке болта должен войти в отверстие квадратного сечения в нижней пластине выпрямительного блока.


При установке на вал ротора конусной шайбы ориентируем ее выпуклой поверхностью к гайке.

Устанавливаем генератор в обратной последовательности.

Снять генератор ваз 2121

Снять генератор ВАЗ 2121

Лада 4×4 3D не хуже, чем у Давидыча ›
Бортжурнал ›
Генератор на 110А от ВАЗ 21214 на ВАЗ 2121

Ни для кого не секрет, что родной генератор (42А) на ВАЗ 2121 НИВА совсем слабый. Тем более для моей НИВы, на которой установлено очень много потребителей начиная от музыки, заканчивая дополнительным вентилятором и рабочим светом.

Мириться с этим не хотелось, решено поставить что-то помощнее. Изначально думал от 21213 поставить, но 55А показалось мало, так как в дальнейшем планирую поставить лебёдку. Вариант установки генератора фирмы ELDIX тоже отпадал, в связи с большим количеством нареканий, хотя у этой фирмы широкая линейка генераторов с максимальным током выше 100А.

Самым оптимальным вариантом оказался генератор от ВАЗ 21214 с макс. током 110А, производимый компанией ЗиТ(КЗАТЭ). Каталожный номер данного продукта: 9412.3701-03, однако в интернет-магазине удалось его найти по номеру: 9412370100003. Так что имейте ввиду, если экономите на запчастях и ищете через интернет-магазины!

Полный размерГенератор 110А от ВАЗ 21214 9412.3701-03

Полный размерГенератор 110 А от ВАЗ 21214 на ВАЗ 2121

Этот генератор на 110А мне обошёлся в 4 681 р.

Для установки данного генератора на ВАЗ 2121 ещё понадобилось докупить вот такой набор:

Полный размерНабор для установки генератора 110А от ВАЗ 2124 на ВАЗ 2121 НИВА

В этот набор входят:
Планка генератора — 21214-3701635 — 80 р.
Кронштейн генератора нижний — 21214-3701650 — 520 р.
Втулка кронштейна генератора в сборе — 2110-3701634-38 — 95 р.
Гайка М8х1.25х8 с фланцем — 21100-3701686-00 — 8 р.
Болт М8х1.25х25 — 201458-П29 — 6 р.

Таким образом, по замене генератор всё просто, старый генератор снял, вместе с ним кронштейны, на место старых кронштейнов ставятся новые, а на эти кронштейны инсталлируется генератор. Ничего сложного.

Единственной трудностью остаётся проводка. Дело в том, что на новом генераторе 2 контакта, а на старом генераторе 3 контакта. Один контакт подключается через шпильку, как на новом генераторе, так и на старом генераторе, поэтому с этим контактом проблем нет, его так же прикручиваем к новому генератору, как и был прикручен к старому! Лишним контактом является тот, который идёт от шоколадки, расположенной на крыле:

Полный размерРеле генератора старого образца на ВАЗ 2121 НИВА

С этой фишкой поступаем очень просто — изолируем и оставляем не подключенной.

Оставшуюся фишку подключаем к новому генератору. После этого, генератор уже должен нормально работать. Однако остаётся вопрос с лампочкой, которая находится на приборной панели. Она будет гореть и говорить нам, что у нас имеется неисправность в электроцепи.

Чтобы она давала правильные показания, нужно сменить реле, которое находится под расширительным бачком. Данный метод я взял отсюда. В инструкции предлагается 2 метода, я выбрал второй, т.к. никаких изменений не нужно осуществлять в проводке, достаточно убрать старого реле и подключить своё. Ещё одним плюсом является то, что можно быстро вернуться к старому генератору!

Изменения в проводке для установки генератора от ВАЗ 21214 на ВАЗ 2121 НИВА

Реле я взял 4х контактное, обычное автомобильное. Для реле приобрёл колодку, чтобы удобнее было припаять шунтирующее сопротивление 51Ом.

Резистор на 51Ом для шунтирования реле

Итого по проводке вышло:
Реле — 50 р.
Колодка реле — 40 р.
Резистор на 51Ом — 10 р.

На концы проводов подключил клеммы типа «папа», чтобы легко подключиться к старой проводке:

Полный размерНовое реле для управления лампочкой индикации правильной работы генератора

После всего этого под капотом «засверкал» новый мощный генератор:

Полный размерГенератор 110А ЗиТ(КЗАТЭ) 412.3701-03 от ВАЗ 21214 на ВАЗ 2121

Последним штрихом осталось правильно разместить новое реле:

Полный размерНовое реле для генератора от ВАЗ 21214 на ВАЗ 2121

Данная схема сразу заработала, лампочка погасла после старта двигателя. Первым делом проверил генератор методом скидывания минусовой клеммы на средних оборотах. Естественно, машина не заглохла, этому я очень обрадовался!:)

Теперь имеем такие показания мультиметра:

Полный размерМотор заглушен

Полный размерМотор работает на средних оборотах

Полный размерВключены все возможные потребители, мотор работает на средних оборотах

P.S. Теперь все лампочки работают ярко, аккумулятор заряжается, не кипит. Можно подумать и о лебёдке!

Генератор является источником электрической энергии для транспортного средства. В статье рассматривается генератор 21214, его конструктивные особенности, возможные неполадки и методы устранения, дается пошаговая инструкция, как снять и подключить устройство.

Описание устройства

На автомобилях Нива 21214 стоит генератор типа 9412.3701, на ВАЗ 21213 – типа 371.3701, на Ниве Шевроле установлен генератор 2123. Все они представляют собой электромашины переменного тока с электромагнитным возбуждением, имеющие встроенный выпрямительный блок с кремниевыми диодами и электронным регулятором напряжения. Максимальный ток, который вырабатывает генераторный узел типа 9412.3701, составляет 80 А, напряжение — 13,2 — 14,7 В, вращение – правое.

Конструкция узла 21214

Крышки узла крепятся со статором с помощью 4-болтов. В крышках установлены подшипники. В них осуществляется вращение вала ротора. В переднем подшипнике внутренняя обойма зажата гайкой вместе с упорным кольцом и шайбой. В задней крышке также запрессован 2-й подшипник.

Статор имеет 3-х фазную обмотку, одни из концов которой соединяются с выпрямительным блоком, состоящим из 6 диодов. Из них — 3 диода отрицательные, 3 — положительные. Соответственно полярности они впрессованы в пластины. Вся конструкция составляет выпрямительный блок, который расположен на тыльной крышке генераторного узла закрытого защитным кожухом.

В конструкцию узла входят также контактные кольца, щетки. На тыльной стороне задней крышки находится щеткодержатель, который конструктивно соединен с регулятором напряжения. В выпрямителе находится конденсатор, обеспечивающий защиту электросети от скачков напряжения.

Вывод «В» генераторного агрегата должен быть подключен к плюсовой клемме АКБ, а минус аккумулятора к массе автомобиля. Если подключение будет неправильным, это приведет к пробою диодов.

Генератор Нива 21214

Руководство по снятию и подключению генератора

Для снятия агрегата необходимо подготовить набор инструментов: ключи на «10» и «19», трещетки с головками, молоток и небольшой удлинитель.

Процесс состоит из следующих действий:

  1. В первую очередь снимается отрицательная клемма с АКБ.
  2. Далее необходимо демонтировать защиту двигателя и правый брызговик.
  3. Затем с помощью молотка аккуратно выбиваем крепежный болт и вынимаем.
  4. На следующем этапе нужно отсоединить все провода, идущие к генератору: штекер и провода затянутые гайкой.
  5. Затем откручивается вернее крепление, на котором находится натяжитель ремня.
  6. Сняв ремень узел можно демонтировать через отверстие, которое образовалось после снятия защиты.
  7. После замены или ремонта агрегат устанавливаем на место в обратном порядке.

Подключается генератор согласно схеме.

Схема подключения к электросети

Цена вопроса

Генератор ВАЗ 21214 имеет хорошую ремонтоспособность, что позволяет значительно экономить средства, если вовремя делать замену изношенных или поломанных деталей.

Если менять агрегат в сборе, то стоимость замены выйдет следующая:

  • генератор 21214 – 3125 руб.;
  • нижнее крепление – 133 руб.;
  • болт крепления — 53 руб.;
  • натяжная планка – 55 руб.;
  • реле РС-527 – 57 руб.

>Видео «Пошаговая инструкция по замене генератора на Ниве 2121»

На видео показана пошаговая замена генераторного агрегата на Ниву (автор видео — Иван Матиешин).

Читать еще:  Часы с артериальным давлением отзывы
Ссылка на основную публикацию
Adblock
detector
