Шумоизоляция патриота своими руками

Как сделать шумоизоляцию УАЗ Патриот

Все знают о том, что находясь в салоне отечественных автомобилей, ощущается некий дискомфорт. Этот дискомфорт в первую очередь основан на том, что в салон автомобиля попадают посторонние звуки из-под капота, багажного отсека и, конечно же с улицы, то есть с окружающей среды. Все это также относится и к Патриоту. Салон автомобиля абсолютно герметичен, но звук, как известно, проникает даже сквозь металл, то есть сам кузов. Чтобы исправить такое явление и создать более комфортные условия в салоне внедорожника, нужно сделать шумоизоляцию автомобиля. Для этого можно обратиться в специализированные центры(которые на этом специализируются), или провести работы самостоятельно.

Данный материал расскажет о том, как осуществляется шумоизоляция УАЗ Патриот своими руками и что для этого потребуется. Сходя из конвейера, автомобили УАЗ Патриот оснащаются специальным слоем шумки, что избавляет, но, к сожалению, в малой степени, от посторонних шумов водителя и пассажиров. Итак, приступим к рассмотрению вопроса самостоятельной шумоизоляции внедорожника УАЗ Патриот.

Что потребуется для проведения процесса?

Стоит сразу заметить, что работа по шумоизоляции автомобиля УАЗ Патриот является довольно трудоемкой. Сложность заключается не в самом процессе обесшумливания, а в подготовке к данному процессу. Ведь, прежде всего, необходимо удалить из салона автомобиля все детали и элементы, которые будут мешать проведению процесса.

Для шумоизоляции автомобиля подходят следующие материалы(или их аналоги):

  • Шумоизоляция марки Герметон А30, Комфорт 10, Комфорт 6 или Герметон А15.
  • Звуко- и теплоизоляционные материалы: Шумофф П4В и П8В.
  • Вибропоглощающие материалы.
  • Декоративные уплотнители.

Все вышеперечисленные материалы имеют приличную стоимость, но после их монтажа вы почувствуете, насколько они необходимы. Итак, помимо материалов, потребуются также и следующие инструменты:

  1. Набор различных гаечных ключей и отверток различных размеров.
  2. Обезжириватель и ветошь для протирания поверхности, на которую будет приклеиваться материал.
  3. Рулетка для проведения замеров.
  4. Фен (лучше воспользоваться техническим, но подойдет и бытовой).
  5. Нож для обрезания материала.
  6. Валик для плотного прикатывания материала.

Необходимо разобрать салон

Теперь вооружившись всем необходимым материалом можно переходить к непосредственному процессу.

Рекомендуется работы проводить в теплую пору года, что позволит достичь максимального эффекта прилегания шумоизоляционных материалов. Работать в зимнее время также можно, но потребуется прогревать не только обесшумливающие материалы, но и оклеиваемую поверхность.

Технология проведения работ

Чтобы добиться максимального эффекта от проделанной работы, необходимо строго контролировать процесс.

  1. После того, как салон будет освобожден от всех деталей, необходимо приступить к его очистке. Для этого нужно пройтись ветошью по всем внутренним поверхностям.
  2. Используя Уайт-спирит, пройдите повторно по очищенным предварительно поверхностям и обезжирьте их.
  3. Перед нанесением шумоизоляционного материала, его необходимо сразу вырезать по размеру, а затем удалить защитную пленку и нагреть феном. Чем лучше разогревается поверхность шумоизолятора, тем эффективнее прилегание материала.
  4. После нанесения материала на поверхность, его необходимо тщательно разгладить с помощью валика. Не допускается образование пузырей и зазоров между элементами.
  5. Рекомендуется соединять материалы внахлест, но не встык.
  6. Для пущей эффективности первоначально наносится виброизоляционный материал, а уже после можно приклеивать шумо- и звукоизоляторы.

Чем лучше прилегает бесшумка к поверхности, тем эффективнее конечный результат.

Что нужно демонтировать?

  • салон авто;
  • багажное отделение;
  • двери;
  • капот.

Демонтажу подлежат все мешающие элементы, в том числе необходимо извлечь панельную обшивку и обивку салона. Потребуется демонтировать сидения, центральную панель, ковролин, ремни безопасности и прочие мелкие элементы, мешающие проведению работ.

Во время демонтажа обшивки салона не бойтесь повредить одноразовые пистоны. Эти пистоны можно приобрести в автомагазине, поэтому по завершении работ рекомендуется устанавливать новые крепежные элементы.

Итак, после того, как внедорожник УАЗ Патриот полностью подготовлен к проведению работ, можно приступать…

Шумоизоляция дверей

Работы по шумоизоляции рекомендуется начинать с дверей. Первоначально следует закрепить проводку, чтобы она не издавала посторонних звуков. На внешнюю сторону двери необходимо нанести слой вибродемпфера, который представляет собой самоклеящийся материал с фольгированным слоем. Толщина этого материала не должна превышать 2,5 мм, в противном случае это повлияет негативно на навесы дверей. На внутреннюю сторону двери следует наносить шумку толщиной 3,5 мм. После оклеивания дверь станет тяжелее, но это позволит достичь положительного результата: дверь будет закрываться намного мягче.

Проведение работ по шумоизоляции — хороший повод сделать апгрейд аудиосистемы в автомобиле!

Заклеивание наружней стенки двери

Шумоизоляция пола

Заклейка внутренней поверхности двери

После дверей можно приступить к оклеиванию пола внедорожника УАЗ Патриот. Обязательно необходимо хорошо прогревать феном шумку и приклеивать. Не допускайте образования пузырей или воздуха под поверхностью, так как это повлечет за собой появление коррозии металла.

Первым слоем следует наносить вибродемпфирующий слой (к примеру, Шумофф Микс), а после поверх него можно укладывать шумопоглощающий материал типа Шумофф Комфорт 10.

Второй слой имеет толщину 3,5 мм, что собственно и влияет на эффективность обесшумливания транспортного средства.

Шумоизоляция багажного отделения

Работы по обесшумливанию багажника начинаются с нанесения на пол виброизоляционного материала под названием Шумофф Микс Ф, а поверх него оклеивается материал Шумофф П8 или Комфорт 10.

Оклеиваются задние колесные арки, ниши задних крыльев, а также спинку сидения. 30% посторонних звуков приходят именно из багажного отсека, поэтому уделите максимум внимания его шумоизоляции.

Шумоизоляция потолка

Очень важным элементом является потолок, ведь стук дождя по крыше попросту становится невыносимым. Таким образом, по стандарту первым слоем наносится виброизолятор Шумофф М2. Обязательно хорошо укладывайте первый слой, так как от него зависит укладка второго слоя.

Вторым слоем оклеивается потолок бесшумкой марки Шумофф Комфорт 6 или Герметон А15. Дополнительно можно обработать внутреннюю накладку на потолок материалом Битопласт. После потолка можно приступить к изоляции моторного отсека — стенки между салоном и подкапотным пространством.

Потолок оклееный шумкой

Шумоизоляция мотора

Максимальным источником посторонних звуков и вибрация считается мотор. Для того чтобы по максимуму избавиться от негативных воздействий от работы мотора на водителя и пассажиров, необходимо произвести шумоизоляцию капота. По стандарту оклеивается в два слоя:

  • Вибродемпфер Шумофф М2.
  • Шумоизолятор Шумофф П8.

По окончании работ уже с первой поездки вы ощутите, как ваш автомобиль станет местом, в котором вы сможете свободно отдохнуть во время поездки домой!

UAZ Patriot INSURGENT › Logbook › Шумоизоляция УАЗ Патриот. Ошибки молодости. Мысли.

Пока тепловая пушка сушит салон после Чухломского брода, решил поделиться своими мыслями по поводу шумоизоляции патриота.

Актуально для тех кто использует патриот в повседневной жизни и для тех кто катается на уровне TR1. Для TR2 и далее вариант один — не думать о шумке вообще, любой, даже вибре 🙂

История моей глупости. Покупая машину, я изначально планировал кататься по лайту TR1. Предполагал любую грязюку, салон заливать не планировал. Поэтому была сделана серьезная шумоизоляция, для комфортной езды, так как авто 80-90% пробега в городе и на трассе. Пол и арки полностью заложил Бимаст Бомб, двери, боковины, крышу, сплошняком Aero. Везде Сплэн 4мм + Акцент фольгированный 10мм помойму да в добавок весь панельный пластик с обратной стороны Бипласт 5 мм.

Результат шумоизоляции: пол шумить смысла нет, вообще. Он толстый и не вибрирует. На крыше и боковинах результат хороший, реально стало тише. Но главное это двери. Музыка стала играть штатная просто отлично..

Мысли о том как надо было делать

1. На пол не надо класть ничего. ВООБЩЕ. Если уж хочется, надо заливать чем-то мастико подобным, толстым слоем. На пол будет неизбежно попадать влага. Даже не от бродов, зимой от снега на ботинках, летом от мокрой одежды, от пролитых жидкостей, от конденсата со стекол, от текущих патрубков печки и т.д.

2. Решает только вибра. Акценты и прочие бипласты очень незначительно снижают шум. Их теплоизоляционные свойства на УАЗе минимальны, дыр много.

3. Штатный ковер при первых признаках намокания нужно снимать и отдирать снизу паролон что на него наклеен. Он толстый, пористый, а сверху заплавлен, ячейки закрыты. Такое не высохнет НИКОГДА, вообще никогда.

4. Все что клеется пористое, должно быть паропроницаемое. Сплэн например не высохнет никогда, если под него вода попадет. То что паропроницаемое, можно высушить тепловой пушкой.

Итого мой рецепт

Двери: закатать сплошняком (и внутреннюю стенку и внешнюю) виброй. Аером, или чуть потолще. Ничего пористого не надо. туда всеравно будет попадать влага, от дождя, брызг, конденсата. Двери дают самый значимый эффект по шумоизоляции. Можно вообще только дверьми ограничиться, остальное уже не так решает.

Крыша: сплошняком Аером, толще что-то смысла нет. Ничего пористого, там будет неизбежный конденсат.

Боковины: Аером, или толще. Можно чуть подшумить акцентом, только фольгированный не берите, отлетает фольга на раз.

Пол: Или ничего. Или заливать чем-то жидким, твердеющим.

Моторный щит из салона: Можно к вибре добавить сплэна, для теплооизоляции.

Обшивка тоннеля (пластик): Так ка это основной источник шума пожалуй имеет смысла заклеить его (не пол, пластик) акцентом или бипластом

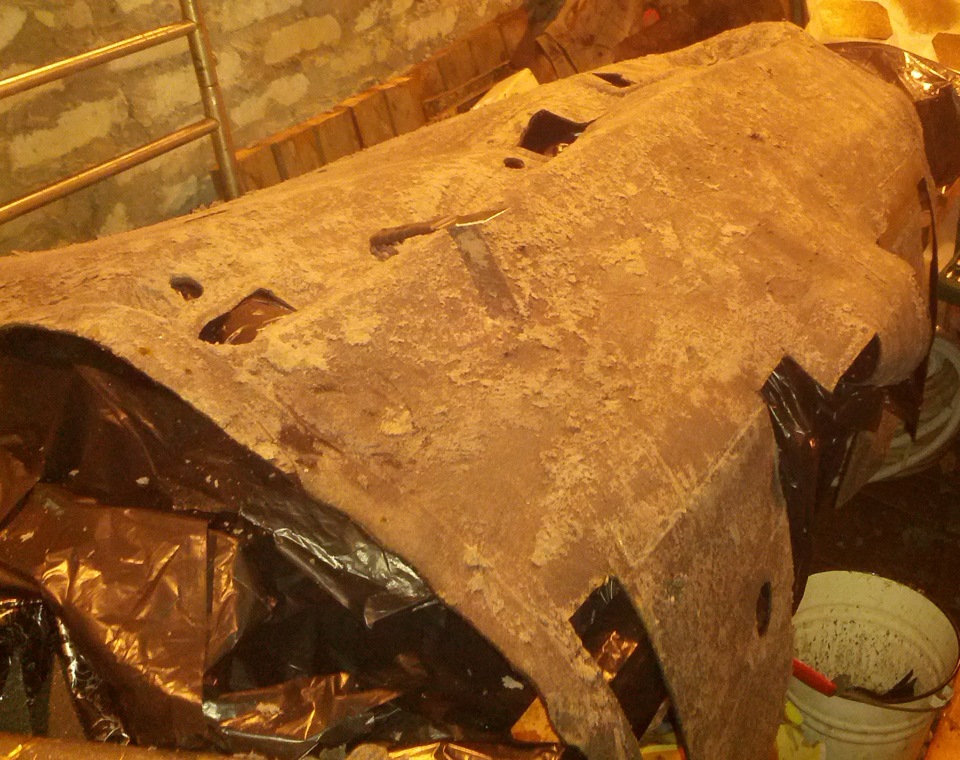

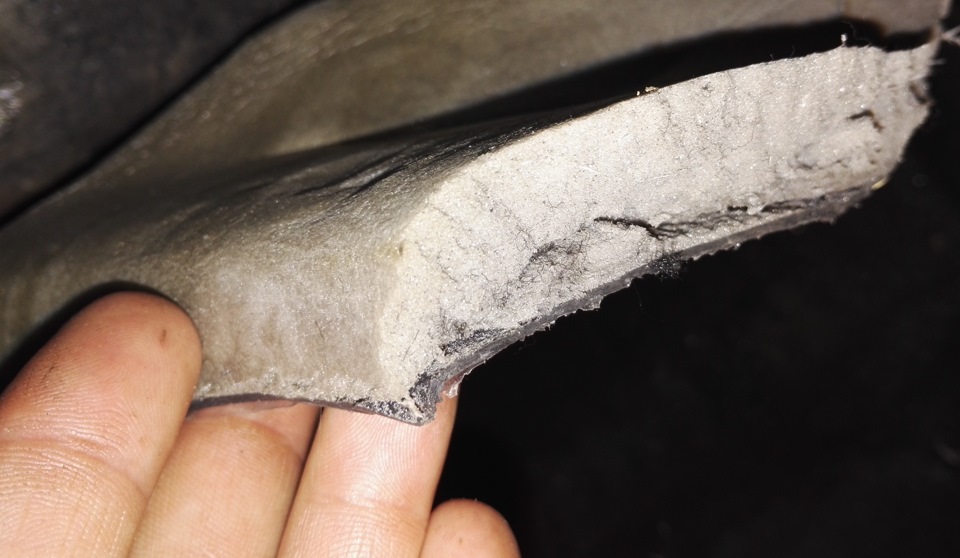

Приложил несколько фото с изначальной, дорогой и не разумной шумки.

А я пошел дальше отдирать все с пола до вибры и сушить пушкой. Как-то так.

FakeHeader

Recommendations

Comments 35

Приветствую !
Если я правильно понял, то в патриоте ( у меня модель 2019 год) шумить имеет смысл только, двери, крышу и боковины и все это отделать только виброизоляционным материалом “stp aero” ? А чем к примеру лучше пол всеж обработать ? Там проводка прям по железу лежит, я думал уже только из-за этого пол обрабатывать.

не знаю, я бы ничем не делал, ну или мастикой какой для защиты, а не шумки

Читать еще:  Лада калина ремень генератора замена

Спасибо ! ))) Маюсь как бы выбрать оптимально недорогой вариант. В сервисах есно настаивают на работах по максималке но там и суммы заоблачные. Хочу одновременно тотальный антикор и виброизоляцию сделать.

уазик ещё не шумил, но могу сказать по опыту своих предыдущих машин.
в салоне есть 2 основных места откуда идёт бОльшая часть звуков снаружи. это двери (хоть 3, хоть 5) и арки колёс. на джипах может быть ещё одно место- туннель трансмиссии. зашумите эти места, пропадёт большая часть звуков снаружи. остальное шумить- дело вкуса и наличия финансов.
кстати арки колёс лучше всего шумить с обоих сторон. внутри салона закатать битумкой на фольге, а арки внутри у колеса- тоооолстым таким слоем резино-битумной мастики. банки 3 кг и 2 литра уайт-спирита с избытком хватит на 4 арки. наносится толстый слой кистью, даём просохнуть и повторить 2-3 раза.
двери шумить в 3 слоя. сначала наружная часть двери 2 мм фольгированной битумкой сплошняком. затем внутрення часть двери фольгированной битумкой 3 мм. идеально- сплошняком, но можно заклеить только технологические отверстия. главное- что бы общая площадь этого слоя была не меньше половины от площади внутренней части двери. затем слой теплоизоляции. в её роли выступает сплен 4-5 мм. заклеивать полностью всю внутреннюю часть двери.
тоннель трансмиссии шумить 3-4 мм фольгированной битумкой и сверху слой теплоизоляции 3-4мм сплен.
полы шумить смысла нет вообще никакого. лучше за эти деньги (если есть возможность) зашумить моторный щит. толку будет больше.
крыша… ну если очень хочется и часто попадаете в дождь, или стоит багажник на крыше- шумить в один слой фольгтрованной битумкой 4мм сплошняком между усилителей. утеплять не нужно.

и да- отдельно для адептов секты “концертная акустика в авто”. ребят, 60% посторонних шумов с улцы в машину проникает через остекление. а с этим можно бороться только заменой лобаша на акустическое. боковых стёкл акустических, на сколько я знаю, не бывает. ну и последнее- хороший качественный звук в машине не построить в принципе! звук убьёт либо малый объём либо реверберации. на громкость можно собрать комплект легко. а вот на качество… только с эффектом плацебо!

есть же бронь, которая помимо защиты стекла от воров дает эффект легкой шумки т.к. утолщает стекло.

это ты сейчас так хитро пошутил? защитить стекло от воров может только бронестекло толщиной с пачку сигарет.
обычный лобовой триплекс акустический эффект от лобового сопротивления воздуха практически не оказывает. просто изза своей малой толщины и единственного поглощающего слоя. вибрирует стекло всей плоскостью! а вот акустические 4-х слойные уже дают свой положительный эффект изза двух слоёв поглощающего материала.
так что шумка стёкол это всё фикция. ну только если спленом изнутри заклеить))

да нет, на ютубе показывали мол обычное стекло можно и кулаком разбить, а с броней (что то в микронах) уже не бьется, даже битой.
И при этом поглощается его вибрация и просто как отдельный слой.

Вообще шум стеклопакет поглощает, но дорого)

это ты сейчас так хитро пошутил? защитить стекло от воров может только бронестекло толщиной с пачку сигарет.
обычный лобовой триплекс акустический эффект от лобового сопротивления воздуха практически не оказывает. просто изза своей малой толщины и единственного поглощающего слоя. вибрирует стекло всей плоскостью! а вот акустические 4-х слойные уже дают свой положительный эффект изза двух слоёв поглощающего материала.
так что шумка стёкол это всё фикция. ну только если спленом изнутри заклеить))

А что сразу пошутил?) эффект есть)Правда стекла не открываются да летом как в парилке, но авторитетно заявляю-стало тише.А вообще, лучше пусть чуть громче-но за то как у людей(

Шумоизоляция Уаз Патриот: как обработать двери

Шумоизоляция Уаз Патриот

Шумоизоляция УазПатриот — это не просто оклейка частей кузова автомобиля специальными материалами, а полноценный тюнинг, подразумевающий также приведение в порядок всей внутренней компоновки машины. На Патриот Уаз шумоизоляция может проводиться с одновременной антикоррозийной обработкой кузова и дверей, устранением «эффекта сверчков» и дополнительной аудио подготовкой.

Двери и их грамотная шумоизоляция

Уаз патриот шумоизоляция

Снизу у дверей отечественного автомобиля имеется немало технологических отверстий. Закрывать их нельзя: это поспособствует коррозии и скорому гниению металла.

Получается, что теплоизоляция данной части автомобиля – занятие бессмысленное? Не совсем, ведь не стоит забывать о шуме и вибрациях, которые большей частью проникают в салон именно отсюда.

Внешняя сторона

Виброподавляющий материал кладут в процессе проведения шумоизоляции автомобиля на наружную часть двери. В большинстве случаев это самоклеящиеся фольгированные куски со слоем смолы.

Шумоизоляция для уаз патриот

Классический, традиционный вариант установки такого материала на металлические поверхности подразумевает следующие действия:

  • Обязательная укладка 2,5 мм материала на всю площадь, которая доступна во внутренней зоне двери;
  • Нанесение при соблюдении требуемой температуры воздуха. Она не должна быть ниже 15 градусов по Цельсию.

Шумоизоляция на уаз патриот

Примечание. Можно наносить материал и толще. Но такой слой лишний раз утяжелит двери, хотя эффект шумки и будет в разы больше. Если акустической составляющей надо уделить внимание по максимуму (подразумевается соревновательный интерес или что-либо подобное), рекомендуется наносить на внешнюю карту двери 3,5 мм вибропоглотитель.

Дополнительный тюнинг по устранению шума

Дополнительные работы на дверях Уаз Патриот, способствующие повышению эффекта шумоизоляции, выглядят следующим образом:

  • Все крепления, расположенные в этой зоне, должны быть тщательно протянуты. Их надо прочно зафиксировать, но не перетягивать.

Комплект шумоизоляции уаз патриот

Нужный совет. Используйте гроверные шайбы и специальную смазку для резьбы. Если по какой-либо причине гайки пришли в негодность, болты заржавели и тому подобное, обработайте их тормозной жидкостью и через минут 10-15 попытайтесь расслабить. Замените компоненты на новые.

  • Надо, в свою очередь, перетянуть крепления, не бросающиеся в глаза: фиксаторы СТПД и т.д;
  • Рекомендуется смазать и внутренний замок, после чего затянуть его болты.

Как сделать шумоизоляцию на уаз патриот

Еще один этап работ, проводимый одновременно с шумоизоляцией, подразумевает устранение скрипов и дребезжаний.

Вот на что рекомендуется обратить внимание:

  • Касательно направляющих для стекла: как известно, они фиксируются лишь одним болтом. А вот верхняя часть направляющей остается незакрепленной, так как вставляется в предназначенный паз, где остается немало свободного места, и во время езды автомобиля деталь дребезжит. Кусок резины поможет устранить неприятный звук. Надо всего-то подложить его под направляющую;
  • На дверях автомобиля установлены тяги. Они помогают передавать вращение от ручек и моторчика. Пользы от них много, но головной боли не меньше: после закрытия двери издается такой неприятный звук, что и не представить. Решение простое: взять резинку и стянуть тяги. При этом не рекомендуется затягивать их слишком сильно.

Примечание. Самая длинная из всех тяг должна быть обмотана материалом «антискрип». Это тоже поможет снизить шум. Обматывать нужно тягу от внутренней ручки до замка. В тех местах, где тяга трется, проводится смазка.

  • Ненужную вибрацию способен издавать и наконечник тяги, передающий усилия от ручки открывания. Наконечник имеет Z-образную форму. Решение: на него актуально надеть трубку медицинской капельницы. Полностью исчезает скрип;
  • Каким-нибудь шумопоглотителем желательно проклеить место, куда будет ставиться динамик передней акустики;
  • Особое внимание уделяется проводке внутри двери. Она фиксируется с учетом того, чтобы меньше издавать лишнего шума;
  • Отдельного внимания заслуживают и куски материала для шумоизоляции. По истечении определенного времени они имеют свойство отклеиваться, как ни крути. В данном случае рекомендуется материал дополнительно закрепить (степлер в помощь);
  • Пистоны карты двери тоже дребезжат. Если дырки, куда они устанавливаются, обработать тонким шумопоглотителем, то проблем можно избежать. Сложность может представить обратное вдевание пистона в уже плотное и суженное отверстие. Ничего страшного – пистон можно смазать маслом и он сядет на место как нужно.

Что изменится, если сделать шумоизоляцию уаз патриот

Совет. Рекомендуется не ставить на места старые пистоны. Лучше подготовить новые.

  • Поможет избежать скрипов кусочек звукопоглотителя, наклеенный на внешнюю часть двери, прямо за динамиком;
  • Часто те, кто самостоятельно проводят звукоизоляцию дверей, делают ошибку. Они снимают карту двери, не обозначив карандашом места ее стыков. Карта ставится после операции на место, но не по старым линиям.
    В итоге, это сказывается не только на внешней, эстетической, составляющей, но и на плотности. Карта, не севшая хорошо на место, будет тоже скрипеть. Про решение уже сказано: надо перед снятием прочертить карандашом точный периметр.

Полезный совет. Сама обивка дверей на Уаз Патриот — черного цвета. А материалы для шумоизоляции, как правило, бывают светлого цвета. Чтобы разница оттенков не сказалась на внешнем виде, рекомендуется перед оклейкой шумоизоляционный материал (нужный по длине кусок) покрасить в черный цвет аэрозольной краской.

Переходим к задней двери:

  • Здесь на Уаз Патриот тоже имеется масса скрипящих механизмов. Решение подразумевает известные действия: надо оклеить детали резиновой лентой;
  • Уделить надо внимание заднему номеру. Его рекомендуется зафиксировать толстыми болтами, используя с ними резиновые шайбы. Идеальный вариант – номер не касается поверхности автомобиля, не трется.

Утепление

Цена материалов для шумоизоляции

Выше было сказано, что двери Уаз Патриот утеплить довольно сложно, но можно. Рекомендуется утеплять зону между картой двери и металлом.

Опять же, препятствием станут сквозные отверстия и щели, через которые продувается воздух. Отверстия расположены на дверях по всему периметру.

Примечание. Нижние отверстия закрывать нельзя ни в коем случае. А вот проверить плотность прилегания и целостность уплотнителя вокруг двери очень важно, ведь щели образуются именно из-за этого. Устраняем щели, отверстия не трогаем.

Важные моменты

Шумоизоляция Уаз Патриот самому

Читать еще:  Перегар это запах чего

Дополнительно надо уделить внимание следующему:

  • Перед подключением акустической системы надо не забыть обработать клеммы средством для чистки контактов. Затем надо их смазать и закрыть термоусадочной трубкой;
  • Выше была описана процедура обработки внешней стороны двери. Но нужно не забыть тщательно шумоизолировать и внутреннюю сторону, используя специальные материалы;
  • Обработать надо и саму карту двери. На Уаз Патриот она из пластмассы и очень тонкая. Из-за этого образуется довольно большое пространство между обивкой и металлической поверхностью (30-60 мм), что способствует возникновению шума. Решение: пространство заполняется специальным акустическим материалом. Толщина материала должна быть в пределах 5-10 мм.

Полезный совет. Можно еще наклеить резиновую ленту. Таким образом обеспечивается плотность сидения обивки, она не будет вибрировать на отдельных участках и шуметь.

  • Надо не забывать перед оклеиванием шумоизоляционными материалами обезжиривать металлические и пластмассовые поверхности специальным средством (Уайт-Спирит или другие);
  • Внутреннюю стенку двери перед обработкой материалами надо тщательно проверить на наличие ржавчины. Рекомендуется для профилактики обработать нижнюю часть этой зоны, места сварки антикоррозийными покрытиями.

Внимание. Нельзя использовать в качестве антикоррозийного препарата отработанное машинное масло, как советуют некоторые «бывалые»водители. В таком масле содержится большое количество вредных веществ, отрицательно сказывающихся на здоровье – летом в жару пассажиры и водитель будут дышать зловонными испарениями. Лучший вариант – антикор в аэрозольном баллончике.

  • Не забываем проверить работу СТПД перед укатыванием внутренней стороны двери соответствующими материалами;
  • После каждого этапа работы рекомендуется проверять дверь на паразитные шумы.

Идеально обработанная дверь не должна издавать никаких посторонних звуков, приятно закрываться и открываться. В процессе работы своими руками вам помогут фото и видео – материалы.

Инструкция, представленная выше, не единственная в своем роде. На сайте есть и более подробные и даже пошаговые руководства.

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

  • Темы без ответов
  • Активные темы
  • Поиск
  • Наша команда

УАЗ Патриот “Вибро-, тепло-, шумоизоляция от А до Я

УАЗ Патриот “Вибро-, тепло-, шумоизоляция от А до Я

Сообщение Андрей911 » Вс дек 15, 2013 02:44

В данной теме я расскажу и покажу собственный опыт в устранении имеющихся с завода в Патриоте недостатков, в части низкочастотных вибраций (двигатель, подвеска, карданная передача . ), высокой теплопроводности кузова (потеря тепла за счёт высокой теплопроводности используемых материалов), а также внешних (окружающая среда) и внутренних (средне- и высокочастотные вибрации автомобиля) звуков, за счёт их снижения и частичной изоляции от водителя, пассажиров и окружающей среды, посредством оклеивания кузова автомобиля специальными материалами.

В качестве специальных материалов мною были использованы:
1. Вибропласт Silver (StP) – толщина 2 мм, уд. вес 3 кг/м2.
2. Вибропласт Gold (StP) – толщина 2,3 мм, уд. вес 4 кг/м2.
Данные материалы пластичены и легко монтируется на поверхности со сложным рельефом, не требуют нагрева при монтаже, обладают герметизирующими и антикоррозионными свойствами.
3. ИзолонТейп (Сплэн) – толщина 4 мм.
4. ИзолонТейп (Сплэн) – толщина 8 мм.
ИзолонТейп (Сплэн) это пластичный самоклеющийся материал на основе полиэтилена высокого давления, предназначенный для применения в качестве теплоизолирующего-, звукоизолирующего и амортизирующего материала.

Работа проводилась под открытым небом, при температуре +10 градусов, в течении 7-и дней, с учётом разборки и сборки салона, (при среднем времени рабочего дня 6 часов).

Изоляция автомобиля проводилась в следующей последовательности: сверху вниз (крыша, пол, двери), сначала вибропоглощающий материал (должен крепиться непосредственно на метал – источник вибрации, ликвидируя или снижая её, либо переводя вибрацию в более низкий диапазон), затем вторым слоем Сплен (может крепиться как на StP, так и на метал, пластик и прочие поверхности автомобиля).

Примечание: если использовать только StP, то, как показывает практика, в машине будет низкочастотный гул, вызванный ликвидацией высокочастотных шумов и переводом среднечастотных шумов в низкочастотные, а последние в свою очередь лишь снижаются.

Итак, в начале приведём автомобиль в следующий вид (после разборки)


После разборки автомобиля метал в багажном отделении был влажный (из-за плохой герметичности задней двери в салон попадала влага от дождя), местами имелись излишки смазки (в основном места замков и петель), в связи с чем перед изоляцией вся склеиваемая поверхность должна был насухо протёрта, либо по необходимости очищена уайт-спиритом или ацетоном.
С поверхностей убираются все ненужные материалы (старая изоляция, скотчи, целофан, пористый губчатый материал и прочее).

При разборке кузова следует учеть, особенности российской сборки и исползуемых при этом материалов, некоторые из них одноразовые, советую документировать каждый шаг разборки и запастись болтами, замарезами, пластиковыми крепежами и прочей фурнитурой, которая при зазборке будет ломаться. У меня вот один болт был забит молотком, одного болта небыло совсем, крепяжи общивки ломались через одного, как их не снимай. Удачи!

Приступаем непосредственно к изоляции.

Крышу автомобиля оклеиваем материалом Вибропласт Silver (StP), так как применение более толстого материала, а равно более тяжёлого, может излишне нагрузить крышу, доставить проблемы при монтаже обивочного материала, при этом его вполне достаточно для гашения характерных для крыши высоких- и среднечастотных шумов. Проклеиваются также стойки и боковая поверхнисть в багажном отделении автомобиля.




Как видно из фотографий я исползовал технику сплошного оклеивания не оставляя технологических отверстий и оклеивая даже элементы каркаса кузова. Допустимо оклеивать только листовой металл, снижение эффективности виброизоляции при этом снижается незначительно.

Пол автомобиля оклеиваем материалом Вибропласт Gold (StP), более толстый материал, а равно более тяжёлый, необходим для гашения низкочастотных колебаний, передающихся на пол автомобиля из моторного отдела, карданной передачи, рамы, подвески и прочих мест.



Ввиду большой трудоёмкости работы, я не стал снимать пиборную панель, ограничиваясь оклейкой максимально доступного пространства под ногами, при этом я также учёл, что оклеиваемая поверхнить под приборной панелью не такая большая, из-за множеста устройств, следовательно эффективность её оклейки будет не такая большая (по крайней мере шум работающего на все обороты вентилятора точно не снизится).

ТЕПЛО- и ШУМОИЗОЛЯЦИЯ

В качестве тепло- и шумоизолятора выступает ИзолонТейп (Сплэн). Крышу автомобиля оклеиваем Сплэном толщиной 4 мм (более тонким и лёгким) по указанным выше причинам, применяя также технику сплошного оклеивания. Проклеиваются также стойки и боковая поверхнисть в багажном отделении автомобиля.


Пол автомобиля оклеиваем Сплэном толщиной 8 мм. При этом место где располагаются рычаги передач и раздатки (самое шумное место в автомобиле, без учёта работы двигателя) оклеил Сплэном в два слоя (места хватит и для трёх слоев) эффект на лицо.

Настала очередь оклеить двери.
Многие ограничиваются изоляцией только дверей, это менее трудоёмко и не решает всех проблем, но при этом даёт хорошие результаты, так как шум от дверей, на мой взгляд, стоит на третьем месте после двигателя и коробки с раздаткой.
Есть своя специфика оклейки дверей автомобиля, обусловленная наличием внутри них подвижных деталей, повышенной вибрации при закрывании и проседанием под собственным весом.
Покажу на примере задней правой двери и задней двери багажного отделения. После снятия дверной общивки перед нами целофвновая плёнка, её можно выкинуть.





Как видно на фотографиях Вибропластом Silver оклеивается только внешняя сторона двери, наиболее передающая вибрацию, Сплэном (использовал 8 мм) оклеивается как внешняя сторона дверни, так и внутренняя, изолируя тем самым подвижные части двери и от пассажиров и от окружающей среды. Также все тяги идущие от дверных ручек к замкам, тяги блокировок обмотаны лейкопластырем (можно также обматать изолентой и другим материалом), для устранения эффекта “струн” при их работе. Дополнительно уплотнил дверные ручки (в районе их соединения с тягой), которые раньше неприятно дребезжали когда слушаешь музыку.

Необльшое отступление от темы: Сменив акустику в дверях автомобиля нешёл оригинальное решение разместив стандартную “пищалку” (шла в комплекте с динамиком) в “треугольниках” зеркал заднего вида в передних дверях, которая прекрасно вошла в имеющееся там пространство, даже с учётом размещения в данном “треугольнике” изоляционного материала.

С задней дверью багажного отделения немного иначе.

Сплошным способом здесь я оклеил обшивку двери.

Вес боковых дверей увеличился примерно на 4 кг., общий вес Патриота – примерно на 75 кг.

Расчёт затраченных сил: 1 человек, 7 дней работы по 6 часов.
Расчёт затраченных материалов:
1. Вибропласт Silver (StP) – 12 м2 (24 листа по 250 руб.) на сумму 6 000 рублей. на
2. Вибропласт Gold (StP) – 6,5 м2 (13 листов по 300 руб.) на сумму 3 900 рублей.
3. ИзолонТейп (Сплэн 4 мм) – 7 м2 (7 листов по 350 руб.) на сумму 2 450 рублей.
4. ИзолонТейп (Сплэн 8 мм) – 12 м2 (12 листов по 450 руб.) на сумму 5 400 рублей.
Итого изоляционный материал на общую сумму 17 750 рублей. 😀

Шумоизоляция УАЗ Патриот своими руками. Создаем комфорт без посторонних звуков

Сегодня рассмотрим такой вопрос, как шумоизоляция УАЗ Патриот своими руками в гаражных условиях. Эта информация может быть полезна и для владельцев Патриота, и для потенциальных покупателей этого российского «вездехода». Если внимательно сравнить данную модель с предыдущими из семейства УАЗ, то она кажется на первый взгляд настоящим образцом комфорта.

Что до изоляции от шумов, то на Патриоте она установлена заводская, что уже само по себе радует любителей и фанатов. Ведь, как мы помним, на других УАЗиках, выпускаемых ранее (особенно в советскую эпоху) данный элемент защиты отсутствовал напрочь, и машинки довольно-таки ощутимо грохотали по всем ямам и рытвинам.

Читать еще:  Напряжение высоковольтных проводов автомобиля

Содержание

Предварительная подтяжка

Каждый владелец УАЗа, наверняка, знает, что машину, пусть даже только пришедшую с завода, нужно тщательно подтянуть. Эта процедура не минует и нового Патриота. Хорошо, если в вашем авто все будет прикручено и довинчено, как положено. А если нет? Поэтому, даже на новых только что купленных машинах, рекомендуют провести дополнительный и достаточно внимательный осмотр на предмет обнаружения подобных огрехов.

Движок, коробка, ходовая

На Патриоте используется закрепление мотора на 3-х точках. Это уже само по себе – плюс, так как более стара конструкция на 4-х точках передавала на несущую раму большее количество неприятных децибел. Можно установить и более мягкие подушечки крепежа (только не ставьте сильно уж мягкие резинки). Эффект от этой процедуры положителен в плане подавления вибрации и шумов. Также советуют заняться регулировкой мотора как можно тщательнее. Если сами этого делать не привыкли, обратитесь к спецам-мотористам, и они развеют бытующий миф о том, что движок УАЗа слишком шумен.

Причина, как правило, оказывается тривиальной: плохо затянутый привод, неправильные зазоры в клапанах, подшипники, выходящие из строя. Поэтому, перед тем, как делать шумоизоляцию в салоне при помощи соответствующих материалов (вкладываясь в их покупку), устраните все неточности в работе движка Патриота.

Еще одной из причин повышенного шума в салоне может быть и неисправности в ходовой части, и гудящая трансмиссия. Особое внимание следует уделить и осмотру глушителя, который также может выдавать посторонние шумы, и рессорам, которые смазывают обычно графитной смазкой. Приступать к шумоизоляции салона материалами рекомендуется только по устранению всех вышеперечисленных возможных источников.

Капот

Штатная шумоизоляция капота Патриота представлена не внушающей доверия накладкой, крепящейся пистонами. Ее некоторые владельцы и вовсе убирают, а некоторые под нее подклеивают слой из вибропоглощающего материала. В идеале – нужно полностью проклеивать капот, чтобы он поменьше резонировал. Делается это по предварительно вырезанным лекалам-выкройкам, соответствующим размерам подкапотного пространства. А дополнительным бонусом получаем то, что в сильные морозы движок медленней остывает.

Этап первый. Оклеиваем внутри виброгасителем: плитками на битумной основе. Обычно их наклеивают с помощью строительного фена (участки, расположенные между ребрами жесткости).

Этап второй. Оклейка шумоизоляционными материалами. Клеят уже поверх ребер жесткости, вначале хорошенько обезжирив и примерив. Особое внимание уделяем перегородке, которая отделяет капот от салона, стаканам амортизаторов. Это наиболее шумопропускающие участки кузова.

Салон изнутри

После тщательной и скрупулезной оклейки под капотом, переходим к работам внутри салона. В отличие от другого УАЗа – Буханки – с Патриотом придется повозиться изнутри. Первым делом демонтируем все, что мешает произведению работ. Приборную панель, к примеру, а также – многие внутренности салона, в том числе и обивку потолка. После демонтажа проводим снятие штатной не слишком качественной изоляции обыкновенным шпателем. Хорошо, если работы производятся летом, под солнцем, тогда кузов нагревается без всяких проблем, и пленка легко отстает. В противном случае корпус придется дополнительно прогревать, к примеру, тем же феном.

Далее – действуем по той же схеме, что и с капотом: оклеиваем виброгасителем, а затем уже и шумоизоляционным материалом. После всего производим обратный монтаж всего, что снимали.

Совет: Многие совмещают такую процедуру, как шумоизоляция УАЗ Патриот своими руками, с антикоррозийной обработкой всего кузова. Для этого необходимо заранее обзавестись соответствующими материалами.

Как сделать шумоизоляцию УАЗ Патриот

Все знают о том, что находясь в салоне отечественных автомобилей, ощущается некий дискомфорт. Этот дискомфорт в первую очередь основан на том, что в салон автомобиля попадают посторонние звуки из-под капота, багажного отсека и, конечно же с улицы, то есть с окружающей среды. Все это также относится и к Патриоту. Салон автомобиля абсолютно герметичен, но звук, как известно, проникает даже сквозь металл, то есть сам кузов. Чтобы исправить такое явление и создать более комфортные условия в салоне внедорожника, нужно сделать шумоизоляцию автомобиля. Для этого можно обратиться в специализированные центры(которые на этом специализируются), или провести работы самостоятельно.

Данный материал расскажет о том, как осуществляется шумоизоляция УАЗ Патриот своими руками и что для этого потребуется. Сходя из конвейера, автомобили УАЗ Патриот оснащаются специальным слоем шумки, что избавляет, но, к сожалению, в малой степени, от посторонних шумов водителя и пассажиров. Итак, приступим к рассмотрению вопроса самостоятельной шумоизоляции внедорожника УАЗ Патриот.

Что потребуется для проведения процесса?

Стоит сразу заметить, что работа по шумоизоляции автомобиля УАЗ Патриот является довольно трудоемкой. Сложность заключается не в самом процессе обесшумливания, а в подготовке к данному процессу. Ведь, прежде всего, необходимо удалить из салона автомобиля все детали и элементы, которые будут мешать проведению процесса.

Для шумоизоляции автомобиля подходят следующие материалы(или их аналоги):

  • Шумоизоляция марки Герметон А30, Комфорт 10, Комфорт 6 или Герметон А15.
  • Звуко- и теплоизоляционные материалы: Шумофф П4В и П8В.
  • Вибропоглощающие материалы.
  • Декоративные уплотнители.

Все вышеперечисленные материалы имеют приличную стоимость, но после их монтажа вы почувствуете, насколько они необходимы. Итак, помимо материалов, потребуются также и следующие инструменты:

  1. Набор различных гаечных ключей и отверток различных размеров.
  2. Обезжириватель и ветошь для протирания поверхности, на которую будет приклеиваться материал.
  3. Рулетка для проведения замеров.
  4. Фен (лучше воспользоваться техническим, но подойдет и бытовой).
  5. Нож для обрезания материала.
  6. Валик для плотного прикатывания материала.

Необходимо разобрать салон

Теперь вооружившись всем необходимым материалом можно переходить к непосредственному процессу.

Рекомендуется работы проводить в теплую пору года, что позволит достичь максимального эффекта прилегания шумоизоляционных материалов. Работать в зимнее время также можно, но потребуется прогревать не только обесшумливающие материалы, но и оклеиваемую поверхность.

Технология проведения работ

Чтобы добиться максимального эффекта от проделанной работы, необходимо строго контролировать процесс.

  1. После того, как салон будет освобожден от всех деталей, необходимо приступить к его очистке. Для этого нужно пройтись ветошью по всем внутренним поверхностям.
  2. Используя Уайт-спирит, пройдите повторно по очищенным предварительно поверхностям и обезжирьте их.
  3. Перед нанесением шумоизоляционного материала, его необходимо сразу вырезать по размеру, а затем удалить защитную пленку и нагреть феном. Чем лучше разогревается поверхность шумоизолятора, тем эффективнее прилегание материала.
  4. После нанесения материала на поверхность, его необходимо тщательно разгладить с помощью валика. Не допускается образование пузырей и зазоров между элементами.
  5. Рекомендуется соединять материалы внахлест, но не встык.
  6. Для пущей эффективности первоначально наносится виброизоляционный материал, а уже после можно приклеивать шумо- и звукоизоляторы.

Чем лучше прилегает бесшумка к поверхности, тем эффективнее конечный результат.

Что нужно демонтировать?

  • салон авто;
  • багажное отделение;
  • двери;
  • капот.

Демонтажу подлежат все мешающие элементы, в том числе необходимо извлечь панельную обшивку и обивку салона. Потребуется демонтировать сидения, центральную панель, ковролин, ремни безопасности и прочие мелкие элементы, мешающие проведению работ.

Во время демонтажа обшивки салона не бойтесь повредить одноразовые пистоны. Эти пистоны можно приобрести в автомагазине, поэтому по завершении работ рекомендуется устанавливать новые крепежные элементы.

Итак, после того, как внедорожник УАЗ Патриот полностью подготовлен к проведению работ, можно приступать…

Шумоизоляция дверей

Работы по шумоизоляции рекомендуется начинать с дверей. Первоначально следует закрепить проводку, чтобы она не издавала посторонних звуков. На внешнюю сторону двери необходимо нанести слой вибродемпфера, который представляет собой самоклеящийся материал с фольгированным слоем. Толщина этого материала не должна превышать 2,5 мм, в противном случае это повлияет негативно на навесы дверей. На внутреннюю сторону двери следует наносить шумку толщиной 3,5 мм. После оклеивания дверь станет тяжелее, но это позволит достичь положительного результата: дверь будет закрываться намного мягче.

Проведение работ по шумоизоляции — хороший повод сделать апгрейд аудиосистемы в автомобиле!

Заклеивание наружней стенки двери

Шумоизоляция пола

Заклейка внутренней поверхности двери

После дверей можно приступить к оклеиванию пола внедорожника УАЗ Патриот. Обязательно необходимо хорошо прогревать феном шумку и приклеивать. Не допускайте образования пузырей или воздуха под поверхностью, так как это повлечет за собой появление коррозии металла.

Первым слоем следует наносить вибродемпфирующий слой (к примеру, Шумофф Микс), а после поверх него можно укладывать шумопоглощающий материал типа Шумофф Комфорт 10.

Второй слой имеет толщину 3,5 мм, что собственно и влияет на эффективность обесшумливания транспортного средства.

Шумоизоляция багажного отделения

Работы по обесшумливанию багажника начинаются с нанесения на пол виброизоляционного материала под названием Шумофф Микс Ф, а поверх него оклеивается материал Шумофф П8 или Комфорт 10.

Оклеиваются задние колесные арки, ниши задних крыльев, а также спинку сидения. 30% посторонних звуков приходят именно из багажного отсека, поэтому уделите максимум внимания его шумоизоляции.

Шумоизоляция потолка

Очень важным элементом является потолок, ведь стук дождя по крыше попросту становится невыносимым. Таким образом, по стандарту первым слоем наносится виброизолятор Шумофф М2. Обязательно хорошо укладывайте первый слой, так как от него зависит укладка второго слоя.

Вторым слоем оклеивается потолок бесшумкой марки Шумофф Комфорт 6 или Герметон А15. Дополнительно можно обработать внутреннюю накладку на потолок материалом Битопласт. После потолка можно приступить к изоляции моторного отсека — стенки между салоном и подкапотным пространством.

Потолок оклееный шумкой

Шумоизоляция мотора

Максимальным источником посторонних звуков и вибрация считается мотор. Для того чтобы по максимуму избавиться от негативных воздействий от работы мотора на водителя и пассажиров, необходимо произвести шумоизоляцию капота. По стандарту оклеивается в два слоя:

  • Вибродемпфер Шумофф М2.
  • Шумоизолятор Шумофф П8.

По окончании работ уже с первой поездки вы ощутите, как ваш автомобиль станет местом, в котором вы сможете свободно отдохнуть во время поездки домой!

Ссылка на основную публикацию
Adblock
detector
