Шноркель на Ниву: важная деталь или элемент тюнинга

Шноркель на Ниву автовладельцы устанавливают в том случае, когда предполагается, что автомобиль будет эксплуатироваться в экстремальных условиях. К ним можно отнести частые поездки по пересечённой местности, преодоление вброд водных преград, по песчаным барханам и иные методы «борьбы» с бездорожьем.

Связанно данное обстоятельство с тем, что для нормальной работы двигателя внутреннего сгорания в него должен постоянно поступать кислород, а при форсировании, например, реки, такой доступ может быть перекрыт, в результате чего мотор заглохнет. Такое устройство как шноркель позволяет брать воздух для этого с поверхности водоема «без всплытия».

Виды шноркелей

Литература по выбору, установке и эксплуатации шноркелей выделяет несколько их разновидностей. При этом те из них, которые предназначены для снабжения силового агрегата кислородом под водой, в любом случае устанавливаются на автомобиль так, чтобы они могли брать для этого воздух с поверхности водоёма.

С технической точки зрения они представляют собой трубу воздухозаборника, вынесенную на верх машины. В некоторых случаях шноркель может питать мотор внедорожника с глубины до двух метров, что значительно расширяет возможности вашей Нивы при езде в экстремальных условиях.

В зависимости от того, в каких условиях владелец Нивы собирается её эксплуатируют, различают следующие разновидности этого воздухозаборника:

«сафари». Этот вариант устройства предназначен для установки на внедорожники, эксплуатирующиеся в условиях пустыни или же в песчаной местности. Особенностью конструкции шноркеля является размещение верхней его части навстречу движению машины. Такой технический ход позволяет предотвратить проникновения внутрь силового отсека и двигателя песка из-за создающегося во время движения авто разрежения воздуха у воздухозаборника.
«болотная». В этом случае моторы пыли не получают, но здесь как раз и требуется преодолевать водные преграды и увлажнённые участки дорог. Для этого верхнюю часть шноркеля разворачивают против движения машины, а подвод трубы к фильтру выполняется скрытно, для чего разрезается капот или же крыло. В результате устройство защищается от повреждений при движении от контакта с ветками деревьев, а также при заваливании набок.

Кроме того, стоит отметить, что существуют как самодельные шноркели, так и устройства промышленного производства. Так, например, если приобрести шноркель «стократ», то вам останется только установить его на вашу Ниву, так как он выпускается в уже готовом виде. Если же данный воздухозаборник вы собираетесь изготовить самостоятельно, придётся на это затратить дополнительные средства и время, но зато аксессуар будет полностью удовлетворять всем вашим запросам.

Технические характеристики шноркелей

Шноркели применяют для исключения гидроудара при погружении автомобиля в воду, а также для питания двигателя кислородом во время нахождения внедорожника в воде. Естественно, что для нормального выполнения данных функций воздухозаборник должен отвечать определённым требованиям. Обычно при его выборе обращают внимание на следующие характеристики:

материал из которого изготовлено изделие;
вид головки-насадки;
диаметр основной трубы;
варианты крепления.

Самые современные шноркели изготовляются из металла, которым обычно является алюминий и сталь. Они прочны и долговечны, что позволяет эксплуатировать выполненный из них воздухозаборник длительное время без замены. Кроме того, часто описываемый аксессуар выполняется из полимеров, например из полиуретана и ABS (инженерного пластика).

Что касается верхней головной насадки, то она выполняется в виде «гусака» или «циклона». Наибольшей популярностью пользуются поворотные насадки шноркелей, позволяющие развернуть, в случае необходимости, входное отверстие воздухозаборника в нужном направлении. Если же использовать неповоротные модели, придётся заранее решить, в каком направлении по ходу движения автомобиля они будут расположены.

Так как через главную трубу воздуховода будет прокачиваться основной объём воздуха, на её подбор стоит обратить особое внимание. Так для питания двигателя Нивы будет достаточно устройства диаметром 50-60 миллиметров. Если же на неё установлен форсированный силовой агрегат, понадобиться труба диаметром уже 70-75 миллиметров.

Крепление устройства обычно выполняется с помощью специальных кронштейнов, а также болтов М6 с подкладными гайками. Кронштейны и зажимы выполняются из металла или прочного пластика. Оптимальным их выбором станет использование тех моделей, которые имеют прорезиненные соединения и антикоррозийное покрытие. Кроме того, существуют нюансы монтажа шноркелей в зависимости от того, для обслуживания каких двигателей они предназначены: бензиновых или дизелей.

Шноркель на Ниву нового образца

Так как каждая модель автомобиля имеет собственную геометрию кузова и особенности конструкции, приходиться каждый раз шноркель подбирать для той или иной машины индивидуально. Если же это не удастся сделать, нужно изготовлять такой воздуховод в индивидуальном порядке. В настоящее время промышленность выпускает для Нивы устройство нового образца, которое подходит для большинства моделей этого бренда. Для того чтобы правильно выбрать такой шноркель, достаточно внимательно изучить его описание, и выбрать изделие подходящие именно вашей машине. При этом данное изделие не деформируется само после установки и не деформирует кузов автомобиля. Кроме того, приклеивать его к нему не нужно.

Выбирая шноркель на ниву 21214 с установочным комплектом, стоит обратить внимание на следующее обстоятельство: сечение воздуховода не должно быть меньше диаметра трубы идущей от воздушного фильтра к силовому агрегату.

Дело в том, что такая конструкция не сможет поставлять кислород в нужном количестве для работы двигателя внутреннего сгорания. В результате он начнёт работать с перебоями. Что же касается конкретной модели, то ответ на вопрос: какой лучше установить шноркель на Ниву можно получить, изучая инструкцию к вашему автомобилю.

Изготовление шноркеля своими руками

В том случае, когда воздухозаборник промышленного производства по каким-либо причинам вам не подходит, придётся изготовить шноркель на Ниву своими руками. Обычно для этого используют пластиковую трубу, уголки и герметизирующие материалы. Труба разрезается на заготовки необходимой длины, которые соединяются между собой уголками. Кроме того, встречается также шноркель на Ниву сделанный своими руками из сплошной пластиковой трубы. Для этого её прогревают строительным феном и выгибают согласно геометрии кузова.

Установка шноркеля

Для того чтобы установить шноркель на ниву необходимо выполнить следующие операции:

провести разметку мест крепления воздуховода на корпусе машины;
просверлить под них отверстия;
установить удлинённый воздуховод на место и выполнить его подгонку под геометрию кузова;
затянуть крепления;
подключить воздуховод к воздушному фильтру, используя для этого гофрированный шланг.

Разметка мест крепления описываемого устройства обычно производиться с помощью лекал, выполненных из картона. Их силуэт обводиться фломастером, им же намечаются отверстия под болты. Далее при помощи дрели и фрезы по металлу выполняется основное отверстие диаметром примерно 50 миллиметров по основную трубы устройства. При этом надо обеспечить его герметичность с помощью резиновых прокладок и герметиков.

Непосредственно к корпусу автомобиля аксессуар крепиться при помощи болтов М6 с закладными гайками. Если проводка трубы будет скрытая, ничего больше не понадобиться, не нужно даже будет дополнительное отверстие в капоте. В том же случае, когда труба будет выводиться наружу, потребуется кронштейн для крепления, например, Roxel Pro 531163 и закладная гайка.

Конструкция автомобиля Нива 2121 предусматривает собственную геометрию кузова, поэтому шноркель придётся по нему подогнать, прогревая изделие строительным феном и притягивая его к корпусу машины болтами. После этого нужно будет выполнить подключение воздушного фильтра к двигателю, а при этом его патрубок соединяется с шноркелем к нему посредством гофрированного шланга. По окончании работ систему воздухозабора необходимо хорошо загерметизировать при помощи резиновых уголков и хомутов.

Особенности установки на инжекторе и карбюраторе

Установка шноркеля Шевроле на Ниву имеет свои особенности в том случае, когда она выполняется своими руками. Дело в том, что выпускаются автомобили этой марки как с инжекторным, так и карбюраторным двигателем. Подключение нового воздуховода к ним имеет свои особенности и обычно выполняется при помощи переходников. Так, например, если производится установка шноркеля на Ниву 2121, придётся корпус карбюратора поставить как раз с этими переходниками. Подбирать их следует в зависимости конкретной модели двигателя установленного на ваш автомобиль.

Обычно шноркенль на Ниву устанавливают опытные автолюбители, знающие как выполнить подобную операцию. Новичкам же стоит посоветовать обратить особое внимание на герметизацию всей системы. Так обязательно нужно загерметизировать отверстие в капоте через которое вуздоховод будет заводиться в моторный отсек, а также все сочленения трубы. Подобное улучшение обойдется вам совсем недорого, а в результате вы сможете преодолевать на Ниве в стандартной комплектации достаточно глубокие водоёмы с твёрдым дном.

Читать еще: Лада гранта замена печного радиатора

Как установить шноркель на Lada 4×4 (ВАЗ 2121, 2131)

Lada 4х4 знаменита своей проходимостью, но это не предел. Иногда преодолеть глубокие водоемы не позволяет низкий забор воздуха. Для форсирования вброд более глубоких водных преград автолюбители дорабатывают внедорожник. Например, устанавливают на Lada 4×4 шноркель.

Владельцами таких автомобилей предстоит определиться, как часто они собираются разъезжать по глубокой воде, исходя из этого можно:

Сделать съемный, самодельный шноркель;
Купить готовый аксессуар и установить его навсегда.

Для чего нужен шноркель

Главное назначение. Впускная труба двигателя, выведенная на уровень крыши автомобиля необходима для защиты двигателя от попадания воды при форсировании водных преград;

Дополнительно. Забор воздуха через шноркель уменьшает загрязнение воздушного фильтра при езде по песку и пыльным дорогам (являлось первопричиной появления шноркеля на автомобилях);

Дополнительно. Более прохладный воздух способствует увеличению мощности двигателя (холодный впуск). Актуально, если забор воздуха производится вне моторного отсека (шноркель выведен из подкапотного пространства).

Как сделать шноркель на Lada 4×4 своими руками

Если мероприятия по форсированию водных преград планируется проводить не часто, тогда рекомендуется изготовить шноркель самому, и лучше, если он будет съемный. Из чего можно сделать шноркель на Lada 4×4? Чаще всего для этого используют пластиковую трубу для отопления и водоснабжения.

Потребуется: пластиковая труба диаметром 50 мм (длиной 19 и 46 см), три пластиковых уголка, один мебельный уголок, муфта и хомут.

Снимаем корпус воздушного фильтра двигателя и удаляем наконечник заборника холодного воздуха. На ее место устанавливаем уплотнительную муфту.

Теперь собираем шноркель из пластиковых труб, как показано на чертеже. Чтобы конструкция была жестко закреплена, используем крепление при помощи хомута и мебельного уголка. Гусак повернут вниз, чтобы сбегающая с капота вода не попадала.

Процесс изготовления съемного мини шноркеля для Lada 4×4 также показан на видео:

При необходимости можно увеличить шноркель, проложив его по стойке ветрового стекла до крыши, но в этом случае придется срезать часть капота.

Установка шноркеля на Lada 4×4 (комплект)

Если снимать шноркель не собираетесь, тогда рекомендуется рассматривать готовые комплекты. Расскажем про установку одной из популярных моделей.

Нижнее крепление шноркеля:

Край капота обклеиваем малярным скотчем. Прикладываешь шноркель к капоту, и отмечаем линии среза;
Срезаем часть капота болгаркой. Края обрабатываем напильником.

Покрываем края антикором. Одеваем на срезанный край уплотнитель дверей от «классики»;
Делаем отверстие в крыле, используя дрель. Закрепляем шноркель при помощи самореза. Под шноркелем обрабатываем антикором.

Верхнее крепление шноркеля:

Вариант №1: Закрепить шноркель на герметик к стойке лобового стекла или крыше;
Вариант №2: Крепим шноркель к крыше при помощи болтов и гаек, делая отверстия в потолке;
Вариант №3: Закрепить шноркель к рейлингам на крыше (см. фото).

Гофру шноркеля закрепляем хомутами. В случае необходимости наращиваем диаметр патрубка на корпусе воздушного фильтра термолентой.

Как поставить готовый комплект шноркеля, также показано на видео:

На этом тюнинг Lada 4×4 можно считать законченным. А как считаете вы, какой шноркель на ВАЗ 2121 лучше поставить? Оставляйте отзывы по эксплуатации этого аксессуара. Кстати, чтобы наверняка преодолеть водную преграду рекомендуется переместить генератор чуть выше и сделать лифт Lada 4×4.

Нива : что такое шноркель, сколько стоит и как поставить

Шноркель – это устройство, необходимое для работы двигателя в подводном положении, представляет он собой конструкцию в виде трубы с воздухозаборником.

Что это такое и для чего нужен шноркель

Такое устройство, как шноркель, появилось во время войны и предназначалось для обеспечения возможности работы дизелям подводной лодки под водой без всплытия, подавая воздух с поверхности и выводя отработанные газы. Затем тот же принцип стали использовать для подачи воздуха к двигателям во время сафари в Африке, стараясь уменьшить попадание в моторы пыли, в огромных количествах поднимающейся при движении автомобиля.
Ну а сейчас подобное устройство чаще всего применяют для исключения гидроудара при движении по воде.
Гидроудар возникает, когда вода попадает в цилиндры работающего двигателя через систему воздухозабора. Следствием этого может быть деформация шатунов и появление в блоке трещин. Избежать такого позволит забор воздуха для работы двигателя на уровне крыши автомобиля, для чего и используется шноркель.

Какой он бывает?

Существует несколько возможных вариантов оснащения автомобиля таким устройством.

1. Приобрести изделие производства известных фирм. Как правило, ему присуще высокое качество изготовления, хорошо продуманная конструкция и гарантированное получение нужного результата. Вот только стоимость такого шноркеля будет составлять сотни долларов. Правда, что лучше – поставить устройство за пятьсот долларов или ремонтировать двигатель из-за его отсутствия – это личный выбор каждого.
2. Купить шноркель отечественного производства. Сейчас есть множество изготовителей подобных устройств, но в этом случае нет гарантии, насколько эффективно будет работать такое изделие. Но цена окажется вполне приемлемой – несколько тысяч рублей, причем она будет зависеть от варианта модели шноркеля. Можно взять тысячи за 3-5.

3. Изготовить самостоятельно, в этом случае цена будет минимальной, но что вы получите в итоге – вопрос открытый.

Что такое шноркель, как он поможет преодолевать броды на Ниве и как выбрать и установить. Сколько всё это дело стоит.
Кроме изложенного, необходимо отметить, что монтаж шноркеля может быть выполнен и в мастерской и собственными силами. И необходимо учитывать, что в большинстве случаев шноркель располагается с правой стороны лобового стекла, и для его подключения к штатному воздушному фильтру придется вырезать дополнительное отверстие в капоте или в левом крыле.
Правда, существуют отдельные модели шноркеля для некоторых моделей машин, которые не требуют такой доработки, но обычно для установки подобных устройств надо резать кузов авто.
В качестве материала, применяемого при изготовлении, может применяться как пластик, так и металл. Его использование предпочтительней из-за повышенной прочности.

На что обратить внимание при выборе и установке

В данном случае, независимо от всех остальных факторов, определяющим является сечение воздуховодов. Оно ни в коем случае не должно быть меньше диаметра трубы, идущей от воздушного фильтра к двигателю. В противном случае работающий мотор не получит нужного количества воздуха и начнет «задыхаться».

Однако того, что на авто установлен шноркель, для движения по бездорожью мало. Надо обеспечить герметичность всей системы подачи воздуха. Несмотря на то, что его забор осуществляется с высоты крыши машины, ни сам воздушный фильтр, ни воздуховоды герметичностью не отличаются. Ее после установки шноркеля надо обеспечить дополнительно, в первую очередь это касается воздушного фильтра.

Полезные наблюдения и выводы

Проделав всё вышеописанное – выбрав подходящий шноркель и правильно установив его на машину, стоит помнить, что вы получили автомобиль, способный передвигаться по воде и преодолевать глубокие заболоченные участки, а не подводную лодку. Конечно, этого уже немало, особенно если вы планируете отправляться в ралли-рейды или пробеги по бездорожью. Вернее будет сказать, оснащение авто подобным устройством является частью подготовки машины к участию в подобных путешествиях. Без этого вы просто не сможете уехать никуда дальше ближайшего пригородного леса.
Но надо помнить, что у вас стоит бензиновый мотор и для его работы необходима успешно функционирующая система зажигания, для чего потребуется принять какие-то дополнительные меры по защите узлов с электропитанием. Поэтому при любых обстоятельствах постарайтесь избегать ситуации, когда вода заливает генератор и свечи. Для этого не обязательно попадать на большие глубины, при движении даже по относительно мелкой луже впереди автомобиля образуется волна, которая поднимает общий уровень воды. Да и о вентиляторе охлаждения двигателя не стоит забывать. Если при его работе вода попадет под лопасти, то ее всю разбрызгает по подкапотному пространству.

Видео Нива, идущая вброд (без шноркеля такие действия будут невозможны):

Ничего неожиданного в таком подходе к шноркелю нет. Это просто дополнительное устройство, значительно расширяющее возможности вашей Нивы, но ни в коем случае не волшебная палочка, по желанию делающая из вашей машины танк, самолёт или подводную лодку.
Шноркель можно признать обязательным элементом машины, на которой приходится преодолевать залитые водой участки, переправляться вброд или участвовать в ралли-рейдах. Без него лучше всего и не пытаться справиться с серьезным бездорожьем. Поэтому к выбору, установке и эксплуатации подобного устройства надо относиться ответственно, и такой подход позволит вам реализовать скрытые возможности автомобиля.

Читать еще: Лада ларгус фургон фото салона

Читайте также о том, как полностью подготовить Ниву к бездорожью

Установка шноркеля НИВА

Шноркель LLDPE для НИВЫ

Заказал и получил приспособление для преодоления более глубоких бродов.

Полученным шноркелем полностью доволен. В комплекте с ним идет гофра для его подключения к фильтру. Правда, он имеет чуть больше посадочный диаметр всего то на 10 мм. Сделав проставки из имеющихся гофр, все получилось.
Процесс установки не сложный, главное, чтобы руки были на месте.
Все на фото.

сместил крепления фильтра к центру

это крепление тоже перенес просверлив новые отверстия

чтобы гофра имела более плавные изгибы передвинул расширительный бочек и удлинил патрубок.

отрезал все лишнее

изготовил две таких проставки между гофрой фильтром и шноркелем

намазал герметиком и установил проставки

вот так проходит гофра.

приклеил шноркель на черный оконный герметие

приклеил шноркель на черный оконный герметик

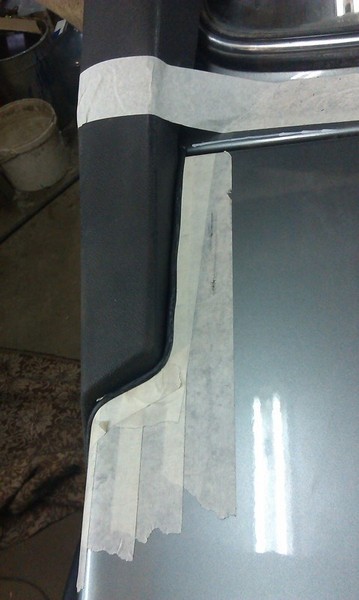

отметил как вырезать лишнее от капота

обработал срез капота преобразователем ржави и покрасил.

как то так получилось

Установка шноркеля в НИВУ

Просматривая интернет натыкался на разные высказывания по поводу того, что «…такие деньги за кусок пластика? да я лучше из канализационных труб сделаю!» и многое другое. Для себя я решил, что не нравятся мне канализационные трубы и все тут. Интернет магазины предлагают разные шноркели и по цене, и по качеству. Читая отзывы о шноркелях разных производителей, и опираясь на советы, решил, что это будет именно такой шноркель (толстый пластик не под покраску).

Инструкции не прилагалось, и уж тем более, шаблон по отрезке капота. Опять же в интернете скачал инструкцию похожего шноркеля. Но когда на авто примерял и прикидывал, что к чему, выяснил, что шаблон и инструкция совсем не подходят.
Решил делать по принципу примерил и еще 7 раз примерил, а потом отрезал.
Сначала избавился от всего лишнего, снял АКБ, домкрат, корпус воздушного фильтра.
Затем на контактирующий отлив шноркеля нанес герметик и проложил к машине, получив точное местоположение бушующего отверстия.

Далее, разобрал в салоне потолок (только угол), уплотнительные резинки и прочий пластик для беспрепятственного сверления отверстий в крыше.

После того, как в крыше были просверлены 4 отверстия приложил шноркель, и из салона, сверлом меньшего диаметра, просверлил шноркель.
Следующее действие – сборка: все контактирующие точки шноркеля с кузовом, обработал герметиком.

Приложил к машине и прикрутил на саморезы.

Теперь самое муторное – отрезать капот при этом не отрезав лишнего. Тут описывать нечего так как вся технология заключается в том, что прикладываешь капот к шноркелю, отмечаешь и отрезаешь. И так до тех пор, пока не получишь того, что хотел. Примерно за один час капот был обрезан.

Так как п-образной резинки, для придания окончательного вида капоту, под рукой не оказалось то резать под нее не стал (резинку заказал).

Далее подключение к корпусу воздушного фильтра, так как гофра для подключения шноркеля большего диаметра чем труба воздухозаборника попытался намотать что-нибудь на трубу и добиться нужного диаметра. Из этой затеи ничего не вышло, так как при стягивании хомута на гофре деформируется труба воздухозаборника. Решил переделать корпус, для этого был изготовлен переходник.

При монтаже переходника в корпус возникли маленькие проблемы

Переходник посадил на герметик.

И на всякий случай на три заклепки.

Мини-шноркель в НИВУ

Решил повысить немного плавцовые качества своей машины — поднять повыше воздухозабор. По-хорошему, шноркель ставить надо, но, если честно, пока еще не дошел до той стадии, когда спокойно режется железо, и еще немного жалко капот (надолго ли…), а еще немного жалко салон, чтоб нырять глубоко, а для неглубоких бродов (по пояс) в самый раз поднять воздухозабор, ну, и чтоб уж совсем луж не боятся (а они, в этом году, что-то глубокими по всей стране стали).

Опытным путем и мокрым фильтром установил, что всегда самое сухое (и высокое) место в подкапотном пространстве, это ниша за аккумулятором. Скажу больше, за 3 года это еще и единственное чистое место под капотом моей машины. Было решено выводить забор воздуха туда.

Для строительства своего мини-шноркеля была использована метровая полиэтиленовая гофрированная труба, для подземной прокладки кабеля. Внутренний диаметр 55мм, где-то на нива-форуме читал, что минимальный внутренний диаметр воздуховода должен быть не меньше 50мм, чтобы не было никаких потерь.

Далее, демонтировал старую трубу, выходящую из корпуса фильтра, обрезал её под корень и внутрь вставил гофротрубу, благо последняя вошла очень туго. Все стыки обильно промазал герметиком.

Ну а дальше, при помощи строительного фена, придал трубе нужные изгибы, закрепив все пластиковыми хомутами, чтоб не болталась.

В общем, судить об эффективности или неэффективности такой конструкции не стану, благо, хоть конструкция герметична — закрывая рукой трубу, двигатель глохнет (больше всего удивило что корпус фильтра оказался герметичен!). Просто не уверен еще, нужен ли мне полноценный шноркель, а для луж и ручьев и это сойдет. Ну и, если что, отрезать капот и подключить к нормальному шноркелю всегда можно.

https://www.drive2.ru/l/4509940/, https://www.drive2.ru/l/4526354/, https://www.drive2.ru/l/922798/, https://www.drive2.ru/l/1675468/

Замена фильтра очистки масла в двигателе Шевроле Нивы (ВАЗ 2123)

Во время обкатки двигателей всегда старался сменить масло и фильтр в промежутке первых 500-600км. Новый фильтр MANN…

Что такое шноркель, сколько он стоит и как поставить на Нивку

Что это такое и для чего нужен шноркель

Ну а сейчас подобное устройство чаще всего применяют для исключения гидроудара при движении по воде.
Гидроудар возникает, когда вода попадает в цилиндры работающего двигателя через систему воздухозабора. Следствием этого может быть деформация шатунов и появление в блоке трещин. Избежать такого позволит забор воздуха для работы двигателя на уровне крыши автомобиля, для чего и используется шноркель.

Какой он бывает?

Существует несколько возможных вариантов оснащения автомобиля таким устройством.

1. Приобрести изделие производства известных фирм. Как правило, ему присуще высокое качество изготовления, хорошо продуманная конструкция и гарантированное получение нужного результата. Вот только стоимость такого шноркеля будет составлять сотни долларов. Правда, что лучше – поставить устройство за пятьсот долларов или ремонтировать двигатель из-за его отсутствия – это личный выбор каждого.

2. Купить шноркель отечественного производства. Сейчас есть множество изготовителей подобных устройств, но в этом случае нет гарантии, насколько эффективно будет работать такое изделие. Но цена окажется вполне приемлемой – несколько тысяч рублей, причем она будет зависеть от варианта модели шноркеля. Можно взять тысячи за 3-5.

3. Изготовить самостоятельно, в этом случае цена будет минимальной, но что вы получите в итоге – вопрос открытый.

Что такое шноркель, как он поможет преодолевать броды на Ниве и как выбрать и установить. Сколько всё это дело стоит.

Кроме изложенного, необходимо отметить, что монтаж шноркеля может быть выполнен и в мастерской и собственными силами. И необходимо учитывать, что в большинстве случаев шноркель располагается с правой стороны лобового стекла, и для его подключения к штатному воздушному фильтру придется вырезать дополнительное отверстие в капоте или в левом крыле.

Правда, существуют отдельные модели шноркеля для некоторых моделей машин, которые не требуют такой доработки, но обычно для установки подобных устройств надо резать кузов авто.

В качестве материала, применяемого при изготовлении, может применяться как пластик, так и металл. Его использование предпочтительней из-за повышенной прочности.

На что обратить внимание при выборе и установке

Читать еще: Печка на ваз 2114 дует холодом

Полезные наблюдения и выводы

Но надо помнить, что у вас стоит бензиновый мотор и для его работы необходима успешно функционирующая система зажигания, для чего потребуется принять какие-то дополнительные меры по защите узлов с электропитанием. Поэтому при любых обстоятельствах постарайтесь избегать ситуации, когда вода заливает генератор и свечи. Для этого не обязательно попадать на большие глубины, при движении даже по относительно мелкой луже впереди автомобиля образуется волна, которая поднимает общий уровень воды. Да и о вентиляторе охлаждения двигателя не стоит забывать. Если при его работе вода попадет под лопасти, то ее всю разбрызгает по подкапотному пространству.

Видео Нива, идущая вброд(без шноркеля такие действия будут невозможны):

Шноркель можно признать обязательным элементом машины, на которой приходится преодолевать залитые водой участки, переправляться вброд или участвовать в ралли-рейдах. Без него лучше всего и не пытаться справиться с серьезным бездорожьем. Поэтому к выбору, установке и эксплуатации подобного устройства надо относиться ответственно, и такой подход позволит вам реализовать скрытые возможности автомобиля.

Как установить шноркель на Ниву своими руками

Шевроле Нива в основном эксплуатируется в условиях, где необходимы внедорожные характеристики. Препятствия могут быть абсолютно разными и нужно быть подготовленным к любым сюрпризам. Поэтому важно доработать все слабые места, чтобы быть на 100% уверенным в своем автомобиле. Одним из приспособлений, позволяющих добиться высокой проходимости является шноркель.

При движении по пересеченной местности встречается большое количество препятствий. И кроме грязи, веток и песка иногда приходиться пересекать большие лужи и передвигаться вброд. Но передвижение по водоемам может быть весьма опасным. Если вода попадает в двигатель через впускной коллектор, то двигатель заглохнет и автомобиль вместе с пассажирами застрянет посреди водной преграды. Но не это самое страшное. В результате такого происшествия велик риск получить гидроудар двигателя. В результате этого происходит разрушение блока цилиндров и шатунов.

Поэтому владельцы Шевроле Нива часто устанавливают на свои авто шноркель – трубку, которая выходит от двигателя наружу к крыше автомобиля, чтобы воздух поступал из самой высокой точки. Это устройство устанавливается одним из первых на те авто, которые будут эксплуатироваться в бездорожье. Но некоторые автовладельцы устанавливают их для придания авто более брутального и мощного вида.

Основные преимущества установки шноркеля на Ниву:

поступление в двигатель более холодного воздуха по сравнению с тем что всасывается из моторного отсека
снижение вредных веществ попадаемых от впереди движущихся транспортных средств
снижается риск получения гидроудара
Точка забора воздуха поднимается до безопасного уровня

Где найти подходящий шноркель?

Можно приобрести готовую модель, большое количество производителей изготавливает дополнительные устройства для внедорожников или сделать его самому. У детали выпущенной в заводских условиях будет несколько преимуществ: качество сборки, срок службы и возможность обращения к изготовителю в случае возникновения гарантийных случаев.

Недостатком может быть лишь стоимость, которая составляет обычно не менее 14 000 рублей. Но при этом важно понимать, что цена обусловлена использованием высококачественных материалов, а именно особо прочного полиэтилена LLDPE который дает ряд преимуществ:

устойчивость к воздействию высоких температур и растрескиванию
механическая устойчивость
дизайн созданный специально для определенного типа автомобиля

Но есть и более дешевые модели отличающиеся простотой конструкции, стоимость которых не превышает 6000 рублей. Не рекомендуется использовать самые дешевые варианты, поскольку несмотря на кажущуюся выгоду, они могут со временем получить небольшие механические повреждения. Но из-за использования в составе менее пластичного материала на корпусе появятся микротрещины, через которые внутрь двигателя может попадать вода при форсировании различного рода преград. При использовании таких материалов важно периодически производить осмотр шноркеля, чтобы вовремя выявить повреждения.

Но есть и наиболее бюджетный вариант – сделать шноркель самостоятельно. Для этого сперва необходимо обеспечить надежное крепление в подкапотном пространстве, чтобы исключить подсос воздуха и вывести патрубок как можно выше капота. Для этого сперва прокладывается горизонтальная часть под крышкой капота, затем в дополнительно подготовленное отверстие между лобовым стеклом и капотом выводится соединительная трубка.

При этом важно помнить, что чем прямее труба и меньше путь до воздухозаборника тем лучше аэродинамические качества шноркеля.

Как сделать шноркель на Ниву своими руками.

Для начала необходимо подготовить материал. Это хомуты и трубки. Для создания более прочной конструкции лучше использовать металлические трубки диметром не менее 6 сантиметров. Нельзя забывать о верхней части. Она должна быть немного согнута по направлению к задней части автомобиля, чтобы во время движения брызги и капли дождя не попадали в систему. Так же к изделию привариваются дополнительные патрубки для возможности сброса атмосферного давления. Они устанавливаются в систему воздушного забора.

Обычно для создания готовой конструкции требуется 3 материала:

Можно использовать пластиковую гофру, чтобы немного сэкономить. Так же она будет проще монтироваться за счет своей гибкости. Основной ход работы заключается в следующем:

подобрать необходимую длину гофры. Обычно потребуется не более 2 метров
места соединений надежно зафиксировать при помощи хомутов
проделываются отверстия в районе лобового стекла с водительской стороны для дальнейшего крепления гофры к стойке
проделывается отверстие в капоте/крыле для выведения трубы
конец трубки закрывается вентиляционной решеткой, после чего крайняя часть выгибается и фиксируется при помощи дополнительных кронштейнов.

Во время проведения работ все отверстия необходимо тщательно промазать герметиком и оклеить уплотнительной лентой чтобы не допустить возникновение коррозии.

Установка шноркеля на Шевроле Ниву.

Покупая готовый элемент так же следует учитывать особенности его монтажа. Обычно воздуховод поставляется в комплектации, как на рисунке ниже:

Монтаж производиться у левой стойки, с водительской стороны. Чтобы произвести правильный монтаж и проделать необходимые отверстия может понадобиться:

лобзик
герметик
скотч
маркер
дрель
сверла на 4 и на 10 мм

Порядок установки включает в себя несколько простых действий:

Необходимо приподнять авто при помощи домкрата
снимается подкрылок, защита. Отсоединяется воздушный фильтр
определяется место надреза. Его нужно очистить и оклеить скотчем
на крыло наноситься специальная разметка в виде трафарета. Нужно приложить ее к кузову и проделать отверстие как указано на схеме
После этого патрубок подсоединяется к воздушному фильтру и заправляется в отверстие
подготавливаются отверстия в стойке. Нужно как и в предыдущем случае оклеить место сверления скотчем
устанавливается воздухозаборник

Если работы проделаны правильно, то можно наслаждаться передвижением по бездорожью

На что следует обратить внимание при установке шноркеля на Ниву:

Трубы соединения с воздухозаборником не должны быть меньшего диаметра, иначе поток воздуха будет недостаточен для нормальной работы авто. Так же важно понимать, что перед тем, как преодолевать водные преграды необходимо произвести несколько дополнительных манипуляций с авто: проверить состояние кузова, уплотнители и закрыть дренажные отверстия, если это необходимо, обеспечить гидроизоляцию электронных модулей.
