Электрооборудование ВАЗ-2108. Свет заднего хода

Схема электрооборудования автомобилей ВАЗ–2108, ВАЗ-21083, ВАЗ–2109, ВАЗ-21093 и ВАЗ-21099 исполнения «стандарт» (с панелью приборов -2108, с монтажным блоком типа 17.3722, годы выпуска 1988–1999 гг.)

Свет заднего хода

1 – блок-фара;
2 – моторедуктор очистителя фары*;
3 – выключатель подкапотной лампы;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – датчик включения электродвигателя вентилятора;
7 – генератор;
8 – электромагнитный клапан включения омыва фар*;
9 – электромагнитный клапан включения омыва заднего стекла* (на ВАЗ-21099 не устанавливается);
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – электродвигатель омывателя стекол;
12 – датчик контрольной лампы давления масла;
13 – электромагнитный клапан карбюратора;
14 – концевой выключатель карбюратора;
15 – свечи зажигания;
16 – штепсельная розетка для переносной лампы;
17 – подкапотная лампа;
18 – датчик-распределитель зажигания;
19 – блок управления электромагнитным клапаном карбюратора;
20 – моторедуктор очистителя ветрового стекла;
21 – коммутатор;
22 – катушка зажигания;
23 – стартер;
24 – датчик верхней мертвой точки 1-го цилиндра**;
25 – колодка диагностики**;
26 – реле включения стартера;
27 – датчик указателя температуры охлаждающей жидкости;
28 – выключатель света заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31 – монтажный блок;
32 – выключатель контрольной лампы стояночного тормоза;
33 – выключатель стоп-сигнала;
34 – лампа освещения вещевого ящика;
35 – электродвигатель вентилятора отопителя;
36 – дополнительный резистор электродвигателя отопителя;
37 – переключатель вентилятора отопителя;
38 – лампа подсветки рычагов отопителя;
39 – прикуриватель;
40 – выключатель обогрева заднего стекла;
41 – выключатель заднего противотуманного света;
42 – предохранитель цепи противотуманного света;
43 – выключатель аварийной сигнализации;
44 – выключатель наружного освещения;
45 – реле зажигания;
46 – выключатель зажигания;
47 – подрулевой переключатель;
48 – выключатель освещения приборов;
49 – боковой указатель поворота;
50 – выключатель плафона на стойке передней двери;
51 – выключатель плафона на стойке задней двери (на ВАЗ-2108 и ВАЗ-21083 – не устанавливались);
52 – плафон;
53 – колодки для подключения к плафону индивидуального освещения салона;
54 – выключатель контрольной лампы воздушной заслонки карбюратора;
55 – контрольная лампа указателей поворота;
56 – контрольная лампа наружного освещения;
57 – контрольная лампа заднего противотуманного света;
58 – резервная контрольная лампа;
59 – контрольная лампа дальнего света фар;
60 – контрольная лампа обогрева заднего стекла;
61 – спидометр;
62 – комбинация приборов;
63 – лампы освещения комбинации приборов;
64 – указатель температуры охлаждающей жидкости;
65 – вольтметр;
66 – указатель уровня топлива с контрольной лампой резерва;
67 – эконометр;
68 – лампа табло «STOP»;
69 – контрольная лампа заряда аккумуляторной батареи;
70 – контрольная лампа воздушной заслонки карбюратора;
71 – контрольная лампа аварийной сигнализации;
72 – контрольная лампа уровня тормозной жидкости;
73 – контрольная лампа стояночного тормоза;
74 – контрольная лампа давления масла;
75 – задний фонарь;
76 – датчик указателя уровня и резерва топлива;
77 – колодки для подключения к элементу обогрева заднего стекла;
78 – фонари освещения номерного знака;
79 – моторедуктор очистителя заднего стекла* (на ВАЗ-21099 не устанавливались)

Порядок условной нумерации штекеров в колодках:

а – монтажного блока, комбинации приборов, выключателя зажигания и очистителя ветрового стекла (у колодок с другим числом штекеров – порядок нумерации аналогичный);
б – датчика-распределителя зажигания;
в – коммутатора и блока управления электромагнитным клапаном карбюратора;
г – блок-фар, очистителей фар и заднего стекла;
ж – плафона освещения салона;
е – датчика уровня топлива;
д – задних фонарей (нумерация выводов по порядку сверху вниз)

* Устанавливались на части выпускаемых автомобилей.
** С 1995 г. не устанавливаются.

Причины поломки датчика заднего хода на ВАЗ 2109

При возникновении неисправностей с работой заднего хода, необходимо первым делом проверить состоянием лампочек и датчика, отвечающего за их работу при совершении маневров задним ходом.

Задача датчика заднего хода — включать фонари, сигнализирующие о том, что вы начинаете движение задним ходом. Если он работать не будет, никто не узнает о ваших намерениях. Как результат, аварий и столкновений не избежать.

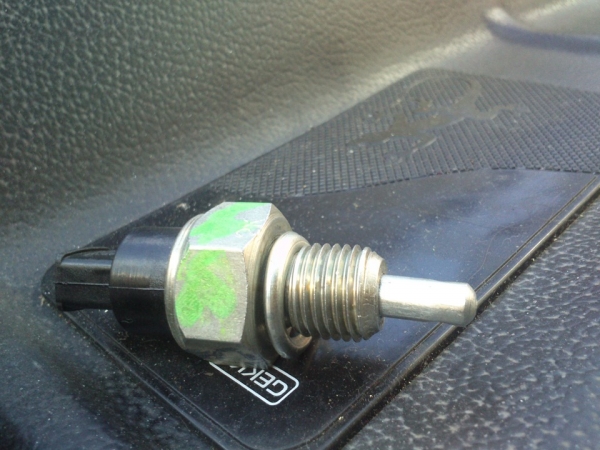

Внешний вид устройства

Причины поломки

Прежде чем приступать к замене датчика заднего хода (ДЗХ), рекомендуем проверить состояние задних фонарей и определить, быть может, сигнал не работает по другим причинам.

Возможная причина

Ваши действия

Распространенная и достаточно банальная причина неполадок, которую, тем не менее, многие игнорируют. Достаньте лампочку, вооружитесь мультиметром и проверьте, не сгорели ли они. При необходимости замените

Проблема не менее распространенная, но искать источник проблем в такой ситуации немного сложнее. Вам также потребуется мультиметр, которым необходимо прозвонить проводку и проверить показания сопротивлений

Плохой контакт регулятора

Бывает так, что за время эксплуатации контакт датчика с гнездом нарушается. Отсутствие контакта означает, что работать устройство нормально не будет. Потому проверьте его состояние

Нарушена изоляция проводки

Если на проводах около датчика нарушилась изоляция, это может привести к короткому замыканию. Результат вполне очевиден, потому проверьте состояние проводки, при необходимости ее замените

В зависимости от типа блока предохранителей, проверьте состояние соответствующего элемента в монтажном блоке. На блоках старого образца это предохранитель F16, а на блоках предохранителей нового образца следует смотреть на предохранитель 5. Если они оплавились, потребуется замена. Но важно также определить причину, по которой сгорел предохранитель

На выход из строя непосредственно самого регулятора заднего хода может свидетельствовать ситуация, когда фонари вовсе не загораются или наоборот, светятся без перерывов. Во втором случае вариант с перегоревшими лампочками исключается сам по себе.

Замена датчика заднего хода — работа не сложная и не затратная с финансовой точки зрения. Сегодня ДЗХ можно приобрести в любом магазине автозапчастей, а его стоимость составляет порядка 100 рублей.

Проверка работоспособности

Итак, не торопитесь тратиться и покупать новый датчик. Сперва убедитесь, что старый действительно не работает.

Проверка выполняется следующим образом:

С помощью домкрата поставьте машину на подпорки;

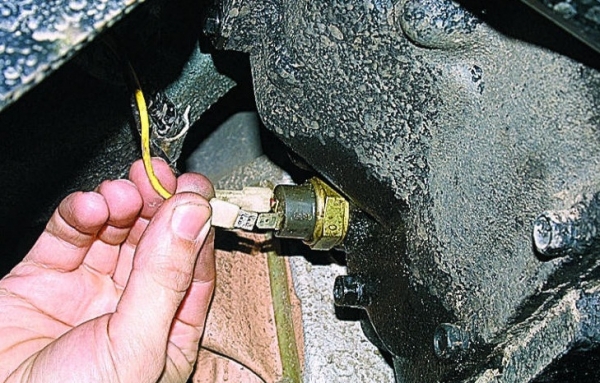

Найдите датчик, который располагается на картере коробки передач;
Включите заднюю передачу;
Между клеммами 1-3 и 2-4 должна присутствовать проводимость;
Аналогично проверьте проводимость при нейтральной передаче;
Включая коробку в другие положения, проводимости быть не должно;
Если же проверка регулятора показывает обратное, придется поменять ДЗХ.

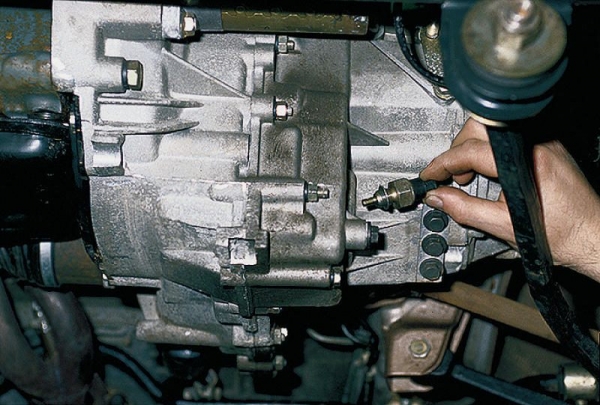

Расположение ДЗХ

Замена

Инструкция по замене датчика заднего хода не вызовет трудностей у более-менее опытных автовладельцев, но новичкам придется постараться, дабы все сделать грамотно и аккуратно.

Бояться поменять этот датчик своими руками не стоит, поскольку при соблюдении инструкции и мер безопасности, все у вас получится.

Желательно иметь в распоряжении гараж с ямой. Так вам будет наиболее удобно выполнить все операции по замене датчика.
Снимите минусовую клемму с аккумуляторной батареи. Все работы, связанные с ремонтом авто и особенно его электрической составляющей должны начинаться именно с этого шага.
Слейте масло из коробки передач. Можно и не делать этого, но тогда во время замены датчика масло начнет вытекать. Подставив емкость под отверстие, вы избавите себя от лишней уборки и замасливания собственного гаража.
Снимите защиту с картера, если таковая имеется. Около коробки передач вы найдете искомый датчик.
Отключите колодку датчика от коробки переключения скоростей.
В картере КПП искомый регулятор удерживается при помощи крепежного болта. Открутите прижимной болт головкой или трещоткой на 22.
Вооружившись новым датчиком, вы можете заметить, что он несколько смахивает на классическую свечу зажигания. С одной стороны датчика имеется провод, а с другой — кнопка, замыкающая пару контактов.
Обязательно новые ДЗХ оснащаются уплотнительными кольцами. Перед установкой их обязательно смазывают обычным маслом — машинным, трансмиссионным.
Установите новенький регулятор на место демонтированного устройства, закрепите сначала вручную, а затем затяните крепежный болт.
Далее черед за электрической проводкой. Подключив колодку с проводами, вы обеспечите датчику необходимое питание.
Залейте в коробку переключения передач заранее слитое или новое трансмиссионное масло. Замена датчика заднего хода — это отличный повод поменять смазку в картере коробки. Но решение за вами.
Проверьте уровень масла в КПП, чтобы он соответствовал требованиям.
Верните на место защиту картера, снимите машину с домкрата и подключите минусовую клемму обратно на аккумуляторную батарею.
Садитесь в автомобиль и включайте заднюю передачу.
Если после этого лампочка заднего хода загорелась, все отлично.

Читать еще: Реактивные тяги нива урбан отзывы

Отключаем и меняем

Проверка ремонта

Теоретически после замены датчика все должно заработать, как и прежде. Но не лишним будет в этом удостовериться.

Включите заднюю скорость на КПП.
Поверните ключ зажигания. При этом вовсе не обязательно заводить двигатель. Лампочка и так загорится, если все работает исправно.
Если оба фонаря загорелись, половина дела сделана.
Не лишним будет дополнительно проверить работу датчика на ходу. Для этого понадобится помощник.
Выезжайте из гаража, затем задним ходом двигайтесь обратно. И так повторите несколько раз. Если лампы не моргают, вовремя включаются, у вас все получилось. Примите наши поздравления.

Если вдруг замена датчика не дала никакого результата, настоятельно рекомендуем внимательно изучить возможность возникновения каждой из представленных выше поломок, проверить проводку, лампочки и прочие компоненты. Очевидно, что проблема в одном из них или нескольких сразу.

Схема электрооборудования автомобиля

На автомобилях ВАЗ-2108, ВАЗ-2109 применяется однопроводная система электрооборудования с номинальным рабочим напряжением 12 В. Однако в зависимости от конкретных условий напряжение в системе электрооборудования может колебаться от 11 В до 14,5 В, и в этих пределах потребители должны сохранять свою работоспособность. С “массой” соединены отрицательные выводы источников питания (аккумуляторной батареи и генератора) и вторые выводы потребителей.

Включением и работой всех систем управляют соответствующие выключатели и реле. Напряжение питания к большинству потребителей подводится через выключатель зажигания. Исключение составляют те потребители, работа которых может потребоваться в любой момент, в том числе и на стоящем автомобиле с выключенным зажиганием. К таким потребителям относятся: аварийная сигнализация, звуковой сигнал, лампы стоп-сигнала в задних фонарях, штепсельная розетка 16 для переносной лампы, плафон освещения салона. Эти потребители подключены непосредственно к линии генератор — аккумуляторная батарея.

Для защиты от коротких замыканий на автомобиле имеется 16 плавких предохранителей, расположенных в монтажном блоке 37. Три предохранителя (4-й, 8-й и 12-й) рассчитаны на силу тока 16 А, а остальные на 8 А. Номера предохранителей и защищаемые ими цепи приведены в таблице:

№	Защищаемые цепи
1, 2	Резервные
3	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омыва фар.
4	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Вентилятор отопителя Электродвигатель омывателя. Очиститель заднего стекла. Реле Бремени омывателя заднего стекла. Клапаны включения омыва ветрового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения и контрольная лампа обогрева заднего стекла.
5	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Реле включения и очиститель ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольные лампы: уровня тормозной жидкости, давления масла, воздушной заслонки карбюратора и стояночного тормоза. Лампа светового табло “Stop”. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр.
6	Задние фонари (лампы стоп-сигнала). Плафон освещения салона.
7	Фонари освещения регистрационного знака. Подкапотная лампа. Лампы освещения приборов и прикуривателя. Контрольная лампа наружного освещения Табло подсветки рычагов отопителя.
8	Электровентилятор системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения.
9	Левая фара и левый задний фонарь (габаритный свет).
10	Правая фара и правый задний фонарь (габаритный свет).
11	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации.
12	Элемент обогрева заднего стекла и реле (контакты) его включения. Штепсельная розетка переносной лампы. Прикуриватель.
13	Правая фара (дальний свет).
14	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
15	Левая фара (ближний свет). Задние фонари (противотуманный свет).* Контрольная лампа включения противотуманного света.*
16	Правая фара (ближний свет).

* С 1986 г. лампы противотуманного света защищаются не предохранителем 15 монтажного блока, а отдельным предохранителем, расположенным в проводе около выключателя противотуманного света.

Часть цепей не защищена предохранителями. Как правило, это наиболее ответственные схемы, безотказная работа которых требуется во всех ситуациях. Например, не защищена предохранителями система зажигания двигателя, чтобы не вводить в нее элементы, снижающие надежность работы системы в эксплуатации. В цепи пуска также нет предохранителей, чтобы не снижать надежность пуска двигателя. Кроме того, не защищены предохранителями цепь заряда аккумуляторной батареи, цепь управления электромагнитным клапаном карбюратора, а также реле включения дальнего и ближнего света фар.

Для облегчения монтажа все провода объединены в жгуты. Провода в жгутах скреплены липкой лентой, а у части жгутов приварены к ленте из поливинилхлоридного пластика. Электрическое соединение передних жгутов проводов со жгутами проводов салона осуществляется через монтажный блок 37, расположенный в коробке воздухопритока с левой стороны автомобиля. Для удобства обслуживания в монтажном блоке помещены почти все плавкие предохранители и вспомогательные реле.

В монтажном блоке предусмотрены гнезда под реле (К7) стеклоподъемников и реле (К4) контроля исправности ламп системы освещения, которые на автомобилях ВАЗ-2108, ВАЗ-2109 не устанавливаются. Взаимен реле контроля исправности ламп устанавливаются контактные перемычки (показаны стрелками в гнезде К4).

На схеме показано подключение проводов системы стояночного света к подрулевому переключателю 55. Эта система применялась на автомобилях до 1988 г. С ее помощью можно было включить лампы габаритного света правого или левого бортов на стоящем автомобиле. С 1988 г. исключены провода этой системы, и контакты включения стояночного света в подрулевом переключателе не используются.

Причины поломки датчика заднего хода на ВАЗ 2109

Внешний вид устройства

Причины поломки

Возможная причина

Ваши действия

Читать еще: Модуль автозапуска starline схема подключения

Плохой контакт регулятора

Нарушена изоляция проводки

Проверка работоспособности

Проверка выполняется следующим образом:

С помощью домкрата поставьте машину на подпорки;
Найдите датчик, который располагается на картере коробки передач;
Включите заднюю передачу;
Между клеммами 1-3 и 2-4 должна присутствовать проводимость;
Аналогично проверьте проводимость при нейтральной передаче;
Включая коробку в другие положения, проводимости быть не должно;
Если же проверка регулятора показывает обратное, придется поменять ДЗХ.

Расположение ДЗХ

Замена

Желательно иметь в распоряжении гараж с ямой. Так вам будет наиболее удобно выполнить все операции по замене датчика.
Снимите минусовую клемму с аккумуляторной батареи. Все работы, связанные с ремонтом авто и особенно его электрической составляющей должны начинаться именно с этого шага.
Слейте масло из коробки передач. Можно и не делать этого, но тогда во время замены датчика масло начнет вытекать. Подставив емкость под отверстие, вы избавите себя от лишней уборки и замасливания собственного гаража.
Снимите защиту с картера, если таковая имеется. Около коробки передач вы найдете искомый датчик.
Отключите колодку датчика от коробки переключения скоростей.
В картере КПП искомый регулятор удерживается при помощи крепежного болта. Открутите прижимной болт головкой или трещоткой на 22.
Вооружившись новым датчиком, вы можете заметить, что он несколько смахивает на классическую свечу зажигания. С одной стороны датчика имеется провод, а с другой — кнопка, замыкающая пару контактов.
Обязательно новые ДЗХ оснащаются уплотнительными кольцами. Перед установкой их обязательно смазывают обычным маслом — машинным, трансмиссионным.
Установите новенький регулятор на место демонтированного устройства, закрепите сначала вручную, а затем затяните крепежный болт.
Далее черед за электрической проводкой. Подключив колодку с проводами, вы обеспечите датчику необходимое питание.
Залейте в коробку переключения передач заранее слитое или новое трансмиссионное масло. Замена датчика заднего хода — это отличный повод поменять смазку в картере коробки. Но решение за вами.
Проверьте уровень масла в КПП, чтобы он соответствовал требованиям.
Верните на место защиту картера, снимите машину с домкрата и подключите минусовую клемму обратно на аккумуляторную батарею.
Садитесь в автомобиль и включайте заднюю передачу.
Если после этого лампочка заднего хода загорелась, все отлично.

Отключаем и меняем

Проверка ремонта

Включите заднюю скорость на КПП.
Поверните ключ зажигания. При этом вовсе не обязательно заводить двигатель. Лампочка и так загорится, если все работает исправно.
Если оба фонаря загорелись, половина дела сделана.
Не лишним будет дополнительно проверить работу датчика на ходу. Для этого понадобится помощник.
Выезжайте из гаража, затем задним ходом двигайтесь обратно. И так повторите несколько раз. Если лампы не моргают, вовремя включаются, у вас все получилось. Примите наши поздравления.

Схема подключения заднего хода ваз 2109

Общая схема электрооборудования ВАЗ-2108, ВАЗ-2109 и ВАЗ-21099 с высокой панелью, “Люкс”.

Описание электрической схемы.

1 – блок-фара;
2 – моторедуктор очистителя фары;
3 – противотуманная фара;
4 – звуковой сигнал;
5 – электродвигатель вентилятора системы охлаждения двигателя;
6 – выключатель подкапотной лампы;
7 – датчик включения электродвигателя вентилятора;
8 – разъемы для подключения к датчикам износа колодок передних тормозов;
9 – датчик уровня омывающей жидкости;
10 – электромагнитный клапан включения омывателя фар;
11 – электромагнитный клапан включения омывателя заднего стекла (на ВАЗ-21099 не устанавливался);
12 – электромагнитный клапан включения омывателя ветрового стекла;
13 – электродвигатель омывателя стекол;
14 – датчик контрольной лампы давления масла;
15 – концевой выключатель карбюратора;
16 – электромагнитный клапан карбюратора;
17 – датчик уровня масла;
18 – генератор 37.3701;
19 – свечи зажигания;
20 – штепсельная розетка для переносной лампы;
21 – подкапотная лампа;
22 – датчик расхода топлива;
23 – датчик скорости автомобиля;
24 – датчик-распределитель зажигания;
25 – блок управления электромагнитным клапаном карбюратора;
26 – моторедуктор очистителя ветрового стекла;
27 – коммутатор;
28 – катушка зажигания;
29 – стартер;
30 – датчик верхней мертвой точки 1-го цилиндра*;
31 – колодка диагностики*;
32 – реле включения стартера;
33 – выключатель света заднего хода;
34 – датчик указателя температуры охлаждающей жидкости;
35 – аккумуляторная батарея;
36 – реле включения противотуманных фар;
37 – датчик уровня тормозной жидкости;
38 – датчик уровня охлаждающей жидкости;
39 – монтажный блок;
40 – выключатель контрольной лампы стояночного тормоза;
41 – выключатель стоп-сигнала;
42 – прикуриватель;
43 – лампа освещения вещевого ящика;
44 – электро-двигатель вентилятора отопителя;
45 – дополнительный резистор электродвигателя отопителя;
46 – переключатель вентилятора отопителя;
47 – лампа подсветки рычагов отопителя;
48 – моторедуктор электростеклоподъемника правой передней двери;
49 – моторедуктор блокировки замка правой передней двери;
50 – моторедуктор блокировки замка правой задней двери;
51 – блок управления блокировкой замков дверей;
52 – выключатель зажигания;
53 – маршрутный компьютер;
54 – реле зажигания;
55 – выключатель контрольной лампы воздушной заслонки карбюратора;
56 – выключатель электростеклоподъемника правой передней двери;
57 – выключатель электростеклоподъемника левой передней двери;
58 – подрулевой переключатель;
59 – выключатель освещения приборов;
60 – предохранитель цепи противотуманного света;
61 – выключатель заднего противотуманного света;
62 – контрольная лампа включения заднего противотуманного света;
63 – выключатель противотуманных фар;
64 – контрольная лампа включения противотуманных фар;
65 – выключатель обогрева заднего стекла;
66 – контрольная лампа включения обогрева заднего стекла;
67 – моторедуктор электростеклоподъемника левой передней двери;
68 – моторедуктор блокировки замка левой передней двери;
69 – моторедуктор блокировки замка левой задней двери;
70 – боковые указатели поворота;
71 – выключатель плафона на стойке передней двери;
72 – выключатель плафона на стойке задней двери (на ВАЗ-21083 – не устанавливались);
73 – плафон;
74 – плафон индивидуального освещения салона;
75 – выключатель наружного освещения;
76 – комбинация приборов;
77 – выключатель аварийной сигнализации;
78 – контрольная лампа включения аварийной сигнализации;
79 – задний фонарь;
80 – колодки для подключения к элементу обогрева заднего стекла;
81 – моторедуктор очистителя заднего стекла (на ВАЗ-21099 не устанавливался);
82 – фонари освещения номерного знака;
83 – датчик указателя уровня и резерва топлива

Читать еще: Сравнить рено логан и лада ларгус

Порядок условной нумерации штекеров в колодках:
а – блок-фар, очистителей фар и заднего стекла;
б – коммутатора и блока управления электромагнитным клапаном карбюратора;
в – датчика-распределителя зажигания, датчика скорости и датчика расхода топлива;
г – монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров – порядок нумерации аналогичный);
д – моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей;
е – задних фонарей (нумерация выводов по порядку сверху вниз);
ж – плафона освещения салона;
з – датчика уровня топлива

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы тонких черных проводов также сведены в точки, соединенные с массой. На схеме показано подключение всего дополнительного электрооборудования, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел или система.

Электросхема ваз 2109 карбюратор

У вас возникли проблемы с электроникой в вашем ваз 2109 с карбюраторным двигателем? В таком случае вам необходима схема электрооборудования ваз 2109 карбюратор, в таком случае рекомендую вам обзнакомиться с подробной схемой электропроводки в автомобиле марки ваз 2109.

Схема электрооборудования карбюратор ваз 2109

Не для кого не секрет, что у российского автопрома, как в прочем и у иномарок, часто бывает всплывают проблемы с проводкой, то мыши погрызли, то перебило проводку при езде по «колдобинам», и тут вы задаетесь вопросом, а где мне взять схему электропроводки моего автомобиля, в этом случае я представляю схему электропроводки автомобиля ваз 2109, в следующих статьях я постараюсь разместить схемы электропроводок на остальные автомобили марки ваз и УАЗ, а также постараюсь найти схемы иностранных автомобилей с карбюраторным двигателем, поэтому следите за выходом статей на сайте, также буду раз услышать ваши пожелания и исправления в комментариях.

Схема электрики ваз 2109 карбюратор: 1. Блок-фара (фара, объединенная с передним фонарем); 2. Моторедукторы очистителей фар; 3. Датчик указателя температуры; 4 Выключатель подкапотной лампы; 5. Сигнал звуковой; 6. Выключатель света заднего хода; 7. Электродвигатель вентилятора; 8. Датчик электродвигателя вентилятора; 9. Клапан омыва фар; 10. Генератор; 11. Клапан омыва заднего стекла; 12. Клапан омыва ветрового стекла; 13. Электродвигатель омыва стекол; 14. Подкапотная лампа; 15. Свечи зажигания; 16. Розетка штепсельная переносной лампы; 17. Датчик ; 18. Датчик-распределитель зажигания; 19. Клапан карбюратора электромагнитный; 20. Выключатель концевой в карбюраторе: 21. Коммутатор: 22. Катушка зажигания; 23. Колодка диагностики; 24. Датчик в. М. Т. 25. Батарея аккумуляторная; 26. Датчик уровня тормозной жидкости; 27. Стартер; 28. Блок управления клапаном карбюратора; 29. Реле дополнительное включения стартера; 30. Моторедуктор очистителя ветрового стекла; 31. Лампа подсветки табло управления отопителем; 32. Электродвигатель вентилятора отопителя; 33. Резистор дополнительный; 34. Переключатель электродвигателя отопителя; 35. Прикуриватель; 36. Лампа освещения вещевого ящика; 37. Блок монтажный: 38. Комбинация приборов; 39. Выключатель стоп-сигнала; 41 Выключатель контрольной лампы стояночного тормоза; 42. Выключатель контрольной лампы воздушной заслонки карбюратора; 43. Выключатель освещения приборов; 44. Выключатель наружного освещения; 45. Выключатель аварийной сигнализации; 46. Выключатель заднего противотуманного света; 47. Выключатель обогрева заднего стекла; 48. Указатели поворота боковые; 49. Выключатели плафона в стойках передних дверей; 50. Выключатели плафона в стойках задних дверей (для ВАЗ-2109); 51 Плафон освещения салона; 52. Выключатель зажигания; 53. Переключатель стеклоочистителей и обывателей; 54. Выключатель звукового сигнала; 55 Переключатель указателей поворота, стояночного света и света фар; 56. Фонари задние; 57. Датчик указателя уровня топлива; 58. Элемент обогрева заднего стекла; 59. Фонари освещения номерного знака; 60. Моторедуктор очистителя заднего стекла А. Наконечник провода для подключения к датчику износа тормозных колодок; В. Штекерный разъм для подключения к плафону индивидуального освещения салона; I. Условные номера штекеров в колодках монтажного блока; II. Нумерация штекеров в колодке моторетуктора; III. Условные номера штекеров в колодке и контактов выключателя зажигания; К1. Реле времени омывателя заднего стекла: К2. Реле-прерыватель указателей поворота и аварийной сигнализации; КЗ. Реле очистителя ветрового стекла; К4 Контактные перемычки на месте установки реле контроля исправности ламп; К5. Реле включения дальнего света фар; Кб. Реле включения очистителя фар; К7. Реле включения стеклоподъмников (не устанавливается); К8. Реле включения звукового сигнала; К9. Реле включения электродвигателя вентилятора; К10. Реле включения обогрева заднего стекла; К11. Реле включения ближнего света фар. Электрическая схема автомобилей ВАЗ-21093 и ВАЗ-21099 исполнения люкс с высокой панелью приборов (кликабельно). 60 — выключатель обогрева заднего стекла; 61 — выключатель противотуманных фар; 62 — контрольная лампа включения противотуманных фар; 63 — контрольная лампа включения заднего противотуманного света; 64 — выключатель заднего противотуманного света; 65 — боковые указатели поворота; 66 — выключатели плафона на стойках дверей (на ВАЗ- 21093 и ВАЗ-21099 четыре); 67 — предохранитель цепи противотуманного света; 68 — выключатель наружного освещения; 69 — комбинация приборов; 70 — выключатель контрольной лампы воздушной заслонки карбюратора, 71 — выключатель аварийной сигнализации; 72 — плафон; 73 — разъем для подключения к плафону индивидуального освещения; 74 — задние фонари; 75 — фонари освещения номерного знака; 76 — электродвигатель очистителя заднего стекла; 77 — элемент обогрева заднего стекла; 78 — датчик указателя уровня и резерва топлива. Схема электрооборудования автомобилейPВАЗ-21083, ВАЗ-21093 и ВАЗ-21099. 80 — колодки для подключения к дополнительному стоп-сигналу 81 — фонари освещения номерного знака; 82 — датчик указателя уровня и резерва топлива. Порядок условной нумерации штекеров в колодках: А — блок-фар, очистителей фар и заднего стекла; Б — монтажного блока, комбинации приборов выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров — порядок нумерации аналогичный); В — моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей; Г — датчика-распределителя зажигания; Д — коммутатора и блока управления электромагнитным клапаном карбюратора; Е — задних фонарей (нумерация выводов по порядку сверху вниз); Ж — плафона освещения салона; 3 — датчика уровня топлива.
В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов, вторые концы тонких черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером 4 колодки Х1 монтажного блока. И вторые концы оранжевых проводов тоже сведены в точку соединенную с оранжевым проводом с голубой полоской, идущим к штекеру 3 колодки Х4 монтажного блока.
На схеме показано подключение всего дополнительного электрооборудования, но на автомобиле конкретной комплектации может отсутствовать т от или иной вспомогательный узел или система. Не устанавливается на автомобилях, оснащенных карбюратором с полуавтоматическим пусковым устройством.

Где находится масса на приборной панели ваз 2109 — схема

Потеряли массу? Поможем ее вернуть! На этой схеме, черным выделен провод который идет на массу.

Расположение провода массы на приборной панели
