Описание
Отзывы
Полиуретановый шарнир рычага задней подвески «ПОЛИНА».
Полиуретановые эластичные элементы «Полина» – комфорт и долговечность подвески Вашего автомобиля!
В 2003 году компанией “Автооригинал” освоен серийный выпуск принципиально новых изделий – комплектующих необслуживаемой подвески под торговой маркой «Полина». Использован полиуретан производства «Compaund Ingridients Limited» (GB).
Долговечность подвески: полиуретан не проявляет усталостных свойств и в три раза прочнее резины – долговечность эластичных элементов подвески приближается к сроку службы самого автомобиля.
Управляемость автомобилем: полиуретан практически не имеет остаточной деформации, не “течёт” при больших нагрузках – улучшается управляемость автомобиля.
Полиуретановые шарниры «Полина»:
– устойчивы к бензину, маслам и соли;
– просты в установке (возможна установка в гаражных условиях);
– благодаря стабильности параметров обеспечиваю т хорошие условия для работы сопряжённых деталей, настройка подвески не нуждается в периодической корректировке.
«Полина» делает подвеску необслуживаемой.
Подвеску можно считать необслуживаемой, если срок службы её эластичных элементов (ЭЭ) превышает средний срок службы автомобиля – около 20 лет. Средний срок службы резиновых шарниров высокого качества составляет при интенсивной эксплуатации 1-2 года, следовательно, усталостные свойства материала ЭЭ необслуживаемой подвески должны быть в 20 раз лучше. Усилие разрыва материала ЭЭ должно быть сопоставимо с усилием деформации рычагов подвески. Важнейшим параметром шарниров содержащих ЭЭ является предел прочности. После однократного превышения предела прочности ( для эластомера шарниров «Полина» – около 320 кг/см2, лучшие резиновые образцы – 140 кг/см2 ) возникают внутренние разрывы, элемент подвески быстро разрушается. Чем ниже усилие разрыва – тем выше вероятность разрушения. Статистика нагрузок на переднюю подвеску показала справедливость Нормального Закона Распределения: увеличивая прочность в 2 раза – мы уменьшаем вероятность разрыва в 8-10 раз. Усилие, приложенное к ЭЭ, растёт с увеличение жёсткости ЭЭ. Поэтому, большое значение имеет морозостойкость материала (жёсткость растёт при понижении температуры). Для России рекомендуемое значение морозостойкости -45°С. Усталостные свойства ЭЭ проявляются в снижении эластичности, прочности, поверхность “усталого” изделия покрыта трещинами. “Усталые” элементы подвески сразу ощущаются в неуверенном управлении, жёстком прохождении неровностей, вся машина сразу кажется старой. Косвенной оценкой усталостных свойств материала может быть количество скручиваний шарнира на заданный угол до разрушения. У нас нет точных данных о реальной долговечности шарниров «Полина» (испытывались шарниры верхних рычагов ВАЗ 2101-2107), проведённые испытания показали: 2 миллиона скручиваний недостаточно для их разрушения (резиновые образцы выдерживают до 500 тысяч). Аналогично влияет на срок службы максимальное удлинение (растягивание эластичного элемента на величину более допустимой) – приводит к внутренним разрывам материала ( для используемого полиуретана 550%, резиновые образцы – до 245% ).
Основные параметры материала сайлентблоков и других виброизоляторов.
Шарнир рычага задней балки
Этот товар выбрали 12 покупателей
Применена инновационная технология USPK в изготовлении резины:
Вес, кг: 0.4 Размеры, см: 13 х 6 х 4 Объем, м3: 0.00031
Варианты доставки товара
Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться. С подробной информацией можно ознакомиться на странице “Доставка и оплата”.
Посылка Почтой России
Доступные способы оплаты:
Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA
Отправка по всей России. Срок доставки – от 5 до 12 дней.
Посылка Почтой России 1 класс
Доступные способы оплаты:
Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA
Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг
Экспресс-посылка EMS
Доступные способы оплаты:
Наложенный платеж (оплата при получении)
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA
Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.
Транспортные компании
Доступные способы оплаты:
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA
Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.
Курьерская доставка по г. Тольятти
Доступные способы оплаты:
Наличными при получении
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA
Срок доставки от 1 до 12 часов.
Самовывоз с нашего склада
Доступные способы оплаты:
Наличными при получении
Кредит, рассрочка
С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
Яндекс.Деньги
QIWI
ROBOKASSA
Время забора должно совпадать с режимом работы магазина.
Шарниры рычагов задней подвески (сайлентблоки) – замена
Установить автомобиль на двухстоечный подъемник и выключить зажигание.
Снять задние колеса
Извлечь из держателей на рычагах задней подвески жгуты проводов датчиков скорости вращения задних колес.
Отвернуть болты крепления датчиков скорости к щитам заднего тормоза и извлечь датчики (насадка сменная Torx Т30, удлинитель, ключ трещоточный).
– отсоединить тягу привода регулятора давления задних тормозов от балки рычагов задней подвески;
– извлечь из держателей на рычагах задней подвески тросы ручного привода тормоза;
– снять тормозные барабаны;
– отсоединить тросы ручного привода тормоза от рычагов привода тормозных колодок и извлечь наконечник троса из отверстий в тормозных щитах;
– отсоединить тормозные трубки от гибких тормозных шлангов, тормозные шланги должны остаться на рычагах задней подвески.
Отсоединить амортизаторы от рычагов задней подвески и снять пружины.
Установить под центр балки рычагов задней подвески трансмиссионную стойку (стойка трансмиссионная типа ОМА 604, “Автоспецоборудование” г. Псков).
Отвернуть гайки болтов крепления рычагов задней подвески к кронштейнам, опустить трансмиссионную стойку и снять рычаги задней подвески с автомобиля. Операцию выполнять двумя исполнителями (головка сменная 18, удлинитель и вороток).
Замена резинометаллических шарниров
М1– метка на рычаге задней подвески;
М2 – метка на корпусе шарнира
Внимание. Перед снятием резинометаллического шарнира необходимо отметить его ориентацию в отверстии рычага задней подвески:
– сделать отметки “М,” и “М2” на рычаге задней подвески и шарнире;
– скопировать метку “М2 ” на новый шарнир.
Примечание. Разметка шарниров необходима для правильной установки и предупреждения преждевременного износа шарниров рычагов задней подвески, а также для обеспечения надежной управляемости автомобиля.
1 – шарнир рычага задней подвески; 2 – рычаг задней подвески; 3 – оправка для выпрессовки из набора Таг. 1838
Выпрессовать резинометаллический шарнир из рычага задней подвески (оправка для выпрессовки из набора Таг. 1838, молоток).
Установить новый резинометаллический шарнир 1, рисунок 7-3, в отверстие рычага 2 задней подвески и совместить метки “M1” и “М2“, рисунок 7-1.
1 – шарнир рычага задней подвески; 2 – рычаг задней подвески; 3 – приспособление для запрессовки из набора Таг. 1838
Установить на шарнир приспособление 3, рисунок 7-3, для запрессовки и запрессовать шарнир в рычаг задней подвески (приспособление для запрессовки из набора Таг. 1838, ключ кольцевой 17-2 шт.).
Выполнить операции по замене шарнира для второго рычага.
Установить рычаги задней подвески на трансмиссионную стойку и выставить под автомобилем напротив мест крепления. Операцию выполнять двумя исполнителями (стойка трансмиссионная типа ОМА 604, “Автоспецоборудование” г. Псков).
Установить рычаги задней подвески в кронштейны крепления на кузове, вставить болты и завернуть, не затягивая, гайки (ключ кольцевой 18, головка сменная 18, вороток).
Установить рычаги задней подвески в положение для затяжки резинометаллических шарниров и окончательно затянуть гайки болтов крепления рычагов задней подвески в кронштейнах.
Установить пружины и подсоединить амортизаторы к рычагам задней подвески.
– установить в держатели на рычагах задней подвески тросы ручного привода тормоза;
– установить наконечники тросов ручного привода тормоза в отверстия тормозных щитов и подсоединить их к рычагам привода тормозных колодок;
– установить тормозные барабаны;
– подсоединить тормозные трубки к гибким тормозных шлангам на рычагах задней подвески;
– подсоединить тягу привода регулятора давления задних тормозов к балке рычагов задней подвески и отрегулировать привод регулятора давления.
Установить датчики скорости в отверстия тормозных щитов и закрепить их болтами. Момент затяжки болтов 14 Н.м (1,4 кгс.м) (насадка сменная Torx Т30, удлинитель, ключ трещоточный, ключ моментный).
Установить жгуты проводов датчиков скорости вращения задних колес в держатели на рычагах задней подвески.
Выполнить прокачку тормозной системы и при необходимости гидропривода сцепления
Установить задние колеса
Проверить эффективность рабочей тормозной системы
Видео
Меняем сайлентблоки задней балки на ВАЗ-2110
Все современные автомобили в конструкции подвески имеют большое количество сайленблоков. Их главное предназначение – гасить жёсткость соединения различных деталей между собой, оберегая их от прямого контакта и разрушения. Все резиновые сайленблоки ВАЗ-2110 работают по принципам кручения. Они снижают вибрацию, которая передаётся через шарнир при работе подвески.
Почему выходят из строя сайленблоки задней балки?
В процессе эксплуатации происходит отслоение резиновой детали от металлической втулки.
Сама резина деталей, которая отлита с втулками из металла, должна выдерживать огромные нагрузки, но время разрушает резину.
Кроме того, если детали будут установлены с перекосом, или качество ох окажется низким, что часто случается, то сайленблоки могут быстро выйти из строя. Кроме того, на долговечность деталей влияют следующие факторы:
Главным фактором, который влияет на ресурс заведомо качественных сайленблоков, является стиль езды . Если не обращать внимания на ямы и прочие неровности, то в подвеске в первую очередь пострадают именно они.
Развал-схождение тоже влияет на ресурс шарниров . Если его периодически не делать, то изменяться углы установки колёс, что приведёт к неправильной работе подвески.
Резина не слишком долговечная, особенно если на её поверхности попадает масло и прочие технические жидкости . В этих случаях поверхность сайлентов покрывается трещинами, которые могут привести к разрывам.
Для того чтобы избежать проблем и дорогостоящего ремонта подвески, рекомендуется хотя бы раз в полгода осматривать состояние сайленблоков. Это поможет вовремя выявить и устранить проблемы.
Что нужно учитывать при замене
Сайлентблоки ВАЗ-2108 и ВАЗ-2110 визуально кажутся совершено одинаковыми, на самом деле их посадочные размеры различаются.
Существует несколько секретов и рекомендаций, принимая во внимание которые, можно добиться более долговечной эксплуатации шарниров задней подвески:
Не стоит пытаться установить на ВАЗ-2110 сайленблоки от «девятки» . Хотя они внешне практически идентичны, «девяточная» запчасть на пару миллиметров меньше. Поэтому установка этого элемента на «десятку» недопустима. А вот наоборот сделать можно, приложив немного больше усилий при запрессовке.
Плановую замену резиновых шарниров подвески нужно проводить не менее чем через 40–50 000 км пробега.
При выходе из строя одного сайленблока, лучше поменять и другие , которые находятся рядом с ним. Это избавит владельца от повторного ремонта, необходимость в котором может возникнуть через несколько тысяч км.
Качественный ремонт задней подвески на ВАЗ-2110 зависит от умений владельца автомобиля. При этом она довольно простая. Достаточно один раз сделать это своими руками, чтобы приобрести необходимые навыки. Для того чтобы всё получилось с первого раза, рекомендуется в первый раз привлекать к работе более опытных коллег.
Ремонтировать подвеску самому, или обращаться на специализированную СТО – это личный выбор каждого. Если вы решили доверить работы специалистам, лучше самостоятельно контролировать весь процесс, чтобы в следующий раз сделать всё самостоятельно.
Для того чтобы замена сайленблоков задней балки прошла успешно, понадобятся следующие инструменты:
Жидкое мыло или специальная смазка. Раньше использовали обычный мыльный раствор.
Набор ключей. Лучше приготовить торцевые и накидные. Обязательно должны быть ключи на 17, 19 и 24.
Трещотка для головок.
Молоток и зубило для выбивания старой детали.
Для того чтобы процесс разборки проходил легче, лучше использовать жидкость WD-40, которую нужно нанести на все ржавые гайки.
Проникающее средство лучше нанести на ржавые гайки накануне вечером.
Что касается новых деталей, то фирменные запчасти от АвтоВАЗ имеют артикул 21100291405400. Можно купить усиленные сайленблоки VTR из полиуретана. Их артикул LADA0401RP , хотя стоят они в несколько раз дороже.
Как заменить сайлентблок задней балки автомобилей ВАЗ
Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодня я хочу поговорить про сайлентблок задней балки -простоту замены на автомобилях ваз при ремонте своими руками.
Сайлентблоки и различные детали подвески от завода достаточно надежны, служат долго. Обычно их долголетие зависит от того, как вы эксплуатируете автомобиль, обслуживаете и как правило хватает на 80-90 тыс км пробега. Салентблок что это узнайте тут.
Давайте для начала рассмотрим признаки износа сайлентблоков задней балки. При движении на поворотах машина теряет устойчивость, происходит неравномерный износ покрышек. Либо при движении по ямам и кочкам на дороге появляются удары по кузову и неприятный скрип в задней части автомобиля.
Неприятные звуки при езде могут возникать и при других неисправностях. Стуки могут исходить в одном месте, а слышны в другом, особенно по ходу они слышны в задней части кузова. Поэтому прежде нужна тщательная диагностика всей задней и передней подвески: предстоит вам проверить стойки, подшипники, опоры, глушитель и.т.д.
Окончательно убедившись, что именно резиновые сайлентблоки предельно изношены, приступаем к их замене. Благо по сравнению с иномарками, замена сайлентблока задней подвески автомобилей ваз «девяток» или «десяток» отличается своей простотой и дешевизной.
Для начало купим резиновые втулки «грибки», то есть сайлентблоки на заднею балку в автомагазине. Для автомобилей ваз 2108; 2109; 21099 надо приобрести сайлентблоки с конструкторским номером ваз 2108-2914054-10, а для автомобилей ваз 2110; 2112; 2114; 2115 предписан конструкторский номер ваз 2110-2914054.
Данные сайлентблоки данных автомобилей отличить друг от друга сложно, потому что очень похожи, но разные по наружному диаметру (см. разницу на фото). Вы не сможете установить сайлентблоки от «девятки» ваз 2109 на балку «десятки» ваз 2110, так как будут болтаться. А вот от «десятки» резиновую втулку, если постараться можно запрессовать в балку «девятки».
Пошаговая замена сайлентблоков задней балки на автомашинах ваз 2108; 2109; 21099; 2110; 2112; 2114; 2115:
1. Замену сайлентблоков следует проводить на эстакаде, смотровой яме или подъемнике, установив машину доступным вам способом.
2. Снимем заднее колесо, чтобы не мешало.
3. С левой стороны отсоединим от балки тягу регулятора давления задних тормозов (см. на фото номер-1.) с правой стороны убираем в сторону трос ручника (см. на фото номер-2.)
4. Ключом на «19» отворачиваем гайку с болта крепления задней балки кронштейну (см. на фото номер-3)
5. Страгиваем болт крепления молотком, а затем выбиваем воротком (см. на фото номер-4.)
6. Далее поднимаем кузов автомобиля домкратом и отводим проушину балки вниз
7. Между кузовом и балкой вставляем деревянный брусок
8. Молотком с помощью выколотки выбиваем резиновые втулки задней балки
9. Почистив посадочное гнездо от грязи, ржавчины, обильно смазываем густым мыльным раствором и саму резиновую втулку тоже смажем
10. С помощью приспособления запрессовываем втулку. Если нет приспособления, то забиваем молотком, ударяя по шляпе вставленного любого подходящего болта с шайбой большего диаметра, но чтобы шайба плотно прилегало к резине
11. Затем деревянный брусок вытаскиваем
12. Домкратом поднимаем балку и одеваем свой родной болт крепления, далее наживляем гайку
13. Поставив заднее колесо, опускаем автомобиль
14. Открываем дверь багажника, затем усаживаясь на бампер, всем своим весом прижимаем насколько можно зад автомобиля
15. Затягиваем болты крепления сайлентблока до упора
Собственно работа сама по себе вроде не сложная, если есть съёмник. А если его нет, что делать тогда? Поэтому пишу для тех, кто ремонтирует своими руками автомобиль ваз. Не надо усложнять задачу, если у вас нет спецсъёмника. Прислушайтесь к советам автослесарей: не морочить голову и выбивать –забивать сайлентблоки на балках молотком.
Конструкторский номер шарнира крепления рычага задней подвески: ваз 2110-2914054
Конструкторский номер шарнира крепления рычага задней подвески: ваз 2108-2914054-10
Конструкторский номер шарнира крепления рычага задней подвески: ваз 1111-2914054
Видео:

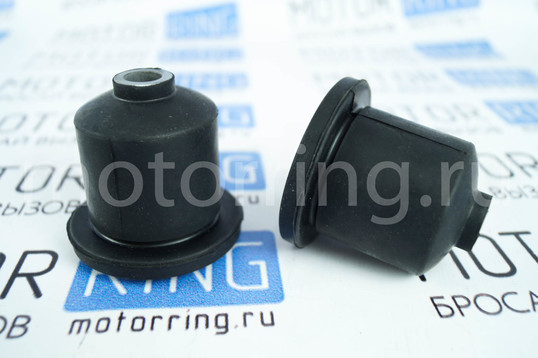

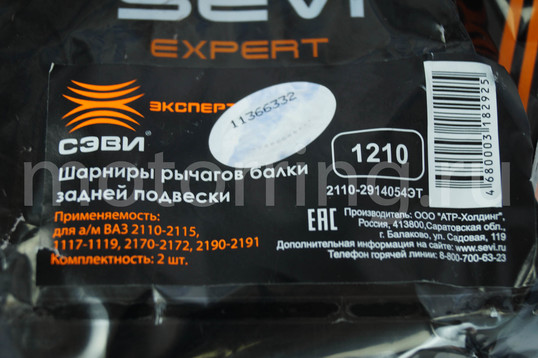

Шарниры рычага задней балки СЭВИ ЭКСПЕРТ ВАЗ 2110-2112 (2шт.) (2110-2914054) 1210
Фирменные разработки СЭВИ ЭКСПЕРТ:
-Применена инновационная технология USPK в изготовлении резины: Эластичность +37% Твердость +20%
Фирменные разработки:
-Применена инновационная технология USPK в изготовлении резины: Эластичность +37% Твердость +20%
Выгоды автолюбителя:
-Повышена управляемость автомобиля -Улучшено гашение вибраций
-Гарантия 2 года без ограничения пробега
