Рулевой механизм ваз 2110

Рулевое управление — устройство и описание

На автомобили ВАЗ 2110 устанавливается рулевое управление – травмобезопасное, с регулируемой по углу наклона рулевой колонкой и реечным рулевым механизмом. Рулевое управление состоит из рулевого колеса, рулевой колонки, рулевого механизма и двух рулевых тяг, соединенных при помощи шаровых пальцев с поворотными рычагами стоек передней подвески.

Рулевое колесо установлено на шлицах верхнего вала рулевой колонки и зафиксировано самоконтрящейся гайкой.

Рулевая колонка состоит из верхнего и промежуточного рулевых валов, соединенных карданным шарниром и кронштейна их крепления. Верхний рулевой вал вращается в двух подшипниках, запрессованных в трубу кронштейна. На трубе кронштейна установлен замок зажигания с противоугонным устройством.

Труба имеет возможность перемещения в продольном и вертикальном направлении относительно самого кронштейна, после чего фиксируется в выбранном положении стяжным болтом, на котором

установлена регулировочная втулка с рычагом. Опустив рычаг, можно менять по высоте положение рулевого колеса. Поднятием рычага колесо фиксируется в выбранном положении. Передний конец кронштейна рулевой колонки крепится к кузову при помощи болтов с отрывными головками и специальных фиксирующих пластин. Болты затягиваются до отламывания головок. Это препятствует их отворачиванию и замене рулевой колонки вместе с замком зажигания при попытке угнать автомобиль. Травмобезопасность рулевой колонки обеспечивается специальными фиксирующими пластинами. При лобовом ударе пластины деформируются, и перестают удерживать переднюю часть кронштейна рулевой колонки, позволяя ей опуститься вниз. При этом рулевая колонка переводится в вертикальное положение, и рулевое колесо отодвигается от водителя.

Промежуточный рулевой вал соединяется с рулевым механизмом через резиновую эластичную муфту, допускающую небольшую несоосность ведущего вала и нижнего вала рулевой колонки.

Рулевой механизм – реечного типа, состоит из картера, приводной шестерни и рулевой рейки, находящихся в зубчатом зацеплении. Рулевой механизм крепится к моторному щиту при помощи двух резиновых опор, двух хомутов и четырех болтов с гайками. При поворачивании рулевого колеса, вращение через верхний и промежуточный валы рулевой колонки передается на приводную шестерню, которая, поворачиваясь, перемещает рейку.

Рулевые тяги состоят из собственно рулевых тяг, наконечников и резьбовых вставок, соединяющих рулевые тяги и наконечники. В наконечниках рулевых тяг установлены шаровые пальцы.

Одним концом через сайлентблок (резинометаллический шарнир) рулевые тяги крепятся к рулевой рейке рулевого механизма, а наконечниками, при помощи шаровых пальцев, к поворотным рычагам амортизаторных стоек передней подвески. При перемещении рулевой рейки тяги поворачивают стойки передней подвески, на которых установлены ведущие колеса.

Длину рулевых тяг можно регулировать, вращая резьбовые вставки и изменяя тем самым схождение передних колес.

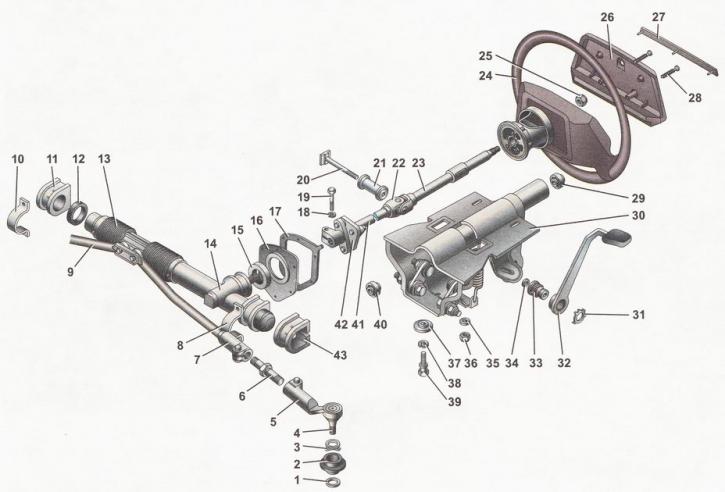

Схема устройства рулевого управления: 1 – уплотнительное кольцо; 2 – защитный чехол наконечника рулевой тяги; 3 – пружинное кольцо; 4 – шаровой палец; 5 – наконечник рулевой тяги; 6 – резьбовая вставка; 7 – левая рулевая тяга; 8, 10 – скобы крепления рулевого механизма; 9 – правая рулевая тяга; 11 – правая опора рулевого механизма; 12 – распорное кольцо; 13 – защитный чехол рулевого механизма; 14 – рулевой механизм; 15 – уплотнитель; 16 – упорная пластина; 17 – прокладка; 18 – пружинная шайба; 19 – болт; 20 – болт стяжной; 21 – распорная втулка; 22 – карданный шарнир; 23 – верхний рулевой вал; 24 – рулевое колесо; 25 – гайка крепления рулевого колеса; 26 – накладка рулевого колеса; 27 – декоративная накладка; 28 – саморез, 29, 40 – подшипники; 30 – кронштейн крепления верхнего рулевого вала; 31 – стопорное кольцо; 32 – рычаг регулировки положения рулевой колонки; 33 – регулировочная втулка; 34, 35 – шайбы; 36 – гайка самоконтрящаяся; 37 – фиксирующая пластина; 38 – пружинная шайба, 39 – специальный болт с отрывной головкой; 41 – промежуточный рулевой вал; 42 – резиновая эластичная муфта; 43 – левая опора рулевого механизма

ВАЗ-2110. Рулевая рейка ВАЗ-2110: регулировка, ремонт, замена своими руками

Система управления автомобилем отвечает за направление его движения, а также в значительной мере за безопасность водителя и пассажиров. Одним из важнейших элементов этой системы является рулевая рейка. Ее роль заключается в передаче усилия от рулевого колеса на тяги, которые, в свою очередь, заставляют поворачивать управляемые колеса в ту или иную сторону.

За исключением последних версий в автомобилях ВАЗ-2110 рулевая рейка не оборудована усилителем, однако это совсем не значит, что ее механическая конструкция будет служить вечно. Как и любой другой подвижный механизм, она иногда выходит из строя. О том, что представляет собой рулевая рейка ВАЗ-2110 и какие проблемы с ней случаются, мы поговорим в этой статье. Кроме этого мы разберемся с тем, как ее самостоятельно отремонтировать или заменить.

Конструкция и роль рулевой рейки в системе управления

Рулевая рейка ВАЗ-2110 представляет собой стальной бланк, одна сторона которого имеет зубья, входящие в зацепление с зубьями приводной шестерни. Последняя приводится в движение рулевым колесом через вал и его кардан. В автомобилях ВАЗ-2110 рулевая рейка располагается в колонке, которая закреплена на перегородке между моторным отсеком и салоном.

Ее верхняя часть имеет крепление для двух тяг, которые посредством наконечников и их пальцев соединяются со стойками амортизаторов.

При повороте рулевого колеса вращается его вал и передает усилие через кардан на приводную шестерню. Она, вращаясь, перемещает рейку вместе с тягами в нужную сторону. Вот таким нехитрым образом управляется автомобиль.

Естественно, что для обеспечения нормальной работы рейки в конструкцию рулевого механизма входит еще ряд деталей:

  • корпус (картер) колонки;
  • защитный кожух (гофра) с хомутами;
  • два подшипника шестерни привода (шариковый и игольчатый);
  • опорная втулка (фторопластовая);
  • упор;
  • упорная гайка;
  • пыльники, заглушки, шайбы и др.

Признаки поломки механизма рулевой рейки

В автомобилях ВАЗ-2110 рулевая рейка, требующая ремонта или замены, может подавать следующие признаки:

  • хруст (стук) в районе расположения колонки при повороте руля на месте или вначале движения;
  • тугой руль (заклинивание или «закусывание»);
  • стук, вибрация рулевого вала во время движения по неровной дороге;
  • большой люфт рулевого колеса;
  • неровная траектория движения передних колес (виляние).

Основные причины неисправностей рулевой рейки

Причинами выхода из строя или нарушения в работе рейки могут быть:

  • израсходованный ресурс;
  • износ деталей рулевого механизма вследствие постоянной езды по бездорожью;
  • ускорения и рывки вначале движения при вывернутом рулевом колесе;
  • повреждения подвески и рулевого механизма из-за попадания колеса в глубокую яму и др.

Как устранить люфт?

Выявив признаки неисправности, не отчаивайтесь, возможно, все обойдется мелким ремонтом, тем более что сама рейка очень редко выходит из строя. Для начала разберемся, есть ли у руля люфт и как подтянуть рулевую рейку на ВАЗ-2110, чтобы от него избавиться. Первым делом открываем капот, находим месторасположение колонки. Демонтируем элементы двигателя, которые мешают свободному доступу к ней (воздушный фильтр, воздуховод). Взявшись двумя руками за рулевые тяги, попробуйте подвинуть рейку влево-вправо. Если при этом обнаружится люфт, избавляемся от него путем регулирования упорной гайки.

Регулировка рулевой рейки ВАЗ-2110 – процесс достаточно простой, но для этого потребуется специальный ключ на 17 с восьмигранной головкой. Без этого инструмента работу можно не начинать. Если же ключ под рукой, отправляйтесь под машину и снимите защиту двигателя. После этого переместитесь под переднюю часть машины и найдите месторасположение колонки. Снимите пластиковую заглушку упорной гайки. Дальше регулировка рулевой рейки ВАЗ-2110 осуществляется путем закручивания этой гайки внутрь корпуса колонки. Проверните ее на 10-15 градусов, после чего проверьте величину люфта. Если есть необходимость, повторите процедуру. Важно не перетянуть упорную гайку, иначе рулевой вал будет вращаться туго.

Кроме этого, проверьте надежность крепления тяг. При необходимости подтяните болты их крепления.

Демонтаж рулевой колонки

Если после регулировки проблема с рейкой не исчезла, придется ее разбирать и ремонтировать. Но для этого ее нужно снять. Существует два метода демонтажа: с рулевыми тягами и без них. Последний способ предпочтительней, так как требует гораздо меньше времени. Перед тем как снять рулевую рейку на ВАЗ-2110, переднюю часть машины нужно поддомкратить с обеих сторон. Это необходимо для того, чтобы разгрузить тяги.

В салоне, в районе блока педалей, нужно открутить болт кардана рулевого вала. После этого переходим в моторный отсек и откручиваем 2 болта крепления тяг, предварительно отогнув стопорную пластину. Затем нужно открутить 4 болта фиксации рулевой колонки к кузову автомобиля. Когда это будет сделано, снимаем колонку и извлекаем ее через проем левой колесной арки.

Что представляет собой ремонт рулевой рейки ВАЗ-2110 своими руками?

Заблаговременно позаботьтесь об инструменте. Здесь понадобится два спецключа: восьмигранник на 17 и восьмигранник на 24, а также съемники для подшипников. Стоит обозначить, что ремонт рулевой рейки ВАЗ-2110 подразумевает замену деталей, наиболее подверженных износу. Это подшипники и пыльник приводной шестерни, упор, стопорные кольца, опорная втулка, уплотнители. Все эти элементы можно приобрести в комплекте. В продаже есть три вида ремкомплектов:

  • минимальный, включающий опорную втулку, пыльник стопорные кольца и уплотнители;
  • стандартный, в который кроме перечисленных деталей входят подшипники;
  • полный, в составе которого предусмотрена и новая рейка.
Читать еще:  Система подачи топлива приора

Покупать ремкомплект рекомендуется лишь после того, как вы снимете колонку, выпишите ее маркировку (разные версии ВАЗ-2110 могут иметь различную комплектацию) и разберете ее, определив запчасти, подлежащие замене.

Разбираем рулевую колонку

Разбирать узел управления начинаем с того, что снимаем защитный кожух, разрезав пластиковые хомуты. После этого спецключом на 17 отворачиваем упорную гайку, достаем стопорное кольцо, пружину и выбиваем упор рейки. Далее снимаем пыльник и уплотнитель шестерни привода, извлекаем стопорную шайбу, после чего спецключом на 24 отворачиваем гайку, фиксирующую шариковый подшипник. Извлекаем шестерню. Теперь, когда рейку ничего не держит в корпусе, извлекаем ее через правую сторону корпуса. Извлекаем из посадочного места игольчатый подшипник приводной шестерни. Для этого потребуется специальный съемник. Проверьте подшипники приводной шестерни на наличие люфта. Если он присутствует, подшипники придется заменить.

Обязательной замене подлежит и опорная втулка. Она имеет цилиндрическую форму и расположена внутри корпуса рулевого управления. Снимается втулка путем поддевания отверткой.

Порядок сборочных работ

Ремонт рулевой рейки ВАЗ-2110 начинаем с установки игольчатого подшипника приводной шестерни. Посадочное место предварительно обильно смазывается специальной смазкой типа «Фиол-1». После этого напрессовываем новый шариковый подшипник на вал шестерни привода. Далее устанавливаем опорную втулку из ремкомплекта внутрь корпуса узла управления. Теперь заполняем смазкой внутреннюю полость колонки и вставляем в нее рулевую рейку.

Монтируем приводную шестерню и фиксируем ее стопорным кольцом и гайкой. Надеваем на ее вал новый пыльник.

Устанавливаем на место упор с уплотнителем, закрепляем его стопором и упорной гайкой. Вот, в принципе, и все. Теперь нужно отрегулировать узел управления и надеть на него защитный кожух.

Настройка механизма управления

В автомобилях ВАЗ-2110 рулевая рейка регулируется путем прижимания к ней упора. Это происходит при закручивании упорной гайки. Заменив износившиеся детали и собрав колонку, нужно закрутить эту гайку до упора, а после отвернуть примерно на 30 градусов. Это, конечно, грубая регулировка, но самая правильная. Дальнейшая настройка производится тем же путем при установленной рулевой колонке на автомобиль.

Замена рулевой рейки ВАЗ-2110

Редко, но случается, что заменой расходников дело не обходится. Рулевая рейка хоть и выполнена из стали, но все же подвержена износу. Чаще всего причиной этому становится халатность автовладельцев, не следящих за состоянием рулевого механизма. Кроме этого, рейка может пострадать и вследствие дорожно-транспортного происшествия. Но и здесь отчаиваться не стоит. Замена рулевой рейки ВАЗ-2110 производится по описанной выше схеме. Единственное, что потребуется – это приобрести полный ремкомплект, который стоит в среднем около 1500 рублей.

Полезные советы

Напоследок приведем несколько полезных советов, которые позволят продлить жизнь рулевой рейке и другим элементам, входящим в узел управления:

  1. Не реже одного раза в квартал проверяйте состояние рулевого управления на СТО или самостоятельно.
  2. Обращайте внимание на состояние защитного кожуха рулевой колонки.
  3. Пытайтесь ограничить езду по неровной поверхности, особенно на высокой скорости.
  4. Не испытывайте прочность рулевой рейки и всего механизма, трогаясь с места с вывернутым до упора в сторону рулем.
  5. При выявлении люфта или других признаков неисправности рулевой рейки осуществляйте ее ремонт или замену.

Рулевой механизм ВАЗ-2110, 2111, 2112

↑ Устройство рулевого механизма ВАЗ 2110 в сборе с приводом

1, 12 – внутренние наконечники рулевых тяг; 2 – скоба крепления рулевого механизма; 3 – опора рулевого механизма; 4 – защитный чехол; 5 – картер рулевого механизма; 6 – стяжной болт; 7 – фланец эластичной муфты; 8 – регулировочная тяга; 9 – наружный наконечник рулевой тяги; 10 – шаровой шарнир наконечника; 11 – поворотный рычаг; 13 – болты крепления внутренних наконечников рулевых тяг к рейке; 14 – промежуточный вал рулевого управления; 15 – фланец эластичной муфты; 16 – пыльник; 17 – защитный колпачок; 18 – опорная втулка; 19 – рейка; 20 – уплотнительное кольцо упора; 21 – упор рейки; 22 – пружина; 23 – гайка упора; 24 – стопорное кольцо гайки упора; 25 – роликовый подшипник; 26 – приводная шестерня; 27 – шариковый подшипник; 28 – стопорное кольцо; 29 – защитная шайба; 30 – уплотнительное кольцо; 31 – гайка подшипника

Рулевое управление – травмобезопасное, с регулируемой по высоте (углу наклона) рулевой колонкой. Рулевой механизм – реечного типа. Он закреплен в моторном отсеке на щитке передка кузова двумя скобами через резиновые опоры. Болты крепления – приварные, по два с каждой стороны переднего щитка.

↑ Детали рулевого управления

1 – нижняя часть облицовочного кожуха 2 – кронштейн крепления вала рулевого управления 3 – подшипник вала 4 – стяжной болт 5 – распорная втулка 6 – верхняя часть облицовочного корпуса 7 – верхний вал 8 – рулевое колесо 9 – крышка выключателя звукового сигнала 10 – регулировочная втулка 11 – рычаг регулировки положения рулевой колонки 12 – стопорное кольцо

↑ Принцип работы рулевого механизма

Картер рулевого механизма 5 – литой, из алюминиевого сплава. В нем на двух подшипниках установлена приводная шестерня 26, которая находится в зацеплении с рейкой 19. Передний подшипник 25 (на торце вала) – роликовый, задний 27 (ближе к рулевому валу) – шариковый.

Осевому перемещению вала препятствует шариковый подшипник – его внутреннее кольцо удерживается на валу стопорным кольцом 28, а наружное прижимается в картере рулевого механизма к торцу гнезда подшипника гайкой 31 на валу приводной шестерни.

В выточке гайки находится уплотнительное кольцо 30, а между гайкой и стопорным кольцом – защитная шайба 29. Отворачиванию гайки препятствует зубчатая стопорная шайба. Гайка закрыта защитным чехлом (пыльником) 16, насаженным на вал приводной шестерни. На пыльнике и картере рулевого механизма имеются метки для установки рейки в среднее положение (при регулировке схождения колес).

Рейка поджимается к зубьям приводной шестерни пружиной 22 через металлокерамический упор 21, уплотненный в картере резиновым кольцом 20. Пружина, в свою очередь, поджимается регулировочной гайкой 23 (внутренний восьмигранник на “17”) со стопорным кольцом 24, создающим сопротивление ее отворачиванию.

↑ Компенсация теплового расширения

Для компенсации теплового расширения деталей между гайкой и упором рейки при сборке рулевого механизма выставляют зазор 0,12 мм (максимально допустимый зазор в процессе эксплуатации – 0,2 мм), после чего кернят (обминают) в двух точках резьбу картера (не повреждая гайку) и наносят краской метки, фиксирующие положение гайки относительно картера.

↑ Регулировка зазора между шестерней и рейкой

Регулировка зазора между шестерней и рейкой производится после разборки рулевого механизма или при появлении стука в процессе эксплуатации.

Если механизм разбирали, то вначале устанавливаем упор рейки с уплотнительным кольцом до касания рейки, затем вкладываем стопорное кольцо, пружину и наживляем гайку. Затягиваем гайку моментом 1,12-1,37 кгс•м, затем отпускаем ее на два деления (24°), чем обеспечивается зазор 0,12 мм между гайкой и упором рейки. Проверяем легкость перемещения рейки, отсутствие стуков и заеданий.

Момент сопротивления вращению шестерни исправного рулевого механизма во всем диапазоне хода должен находиться в пределах 5,1-20,1 кгс*м при частоте вращения 30 мин -1.

С левой стороны на картер рулевого механизма надет защитный колпачок 17, с правой – напрессована труба с продольным пазом, закрытая защитным гофрированным чехлом 4. Через этот паз и отверстия в защитном чехле проходят распорные втулки резинометаллических шарниров внутренних наконечников рулевых тяг, перемещающиеся по пазу при работе рулевого механизма. Тяги крепятся к рейке болтами 13, проходящими через соединительную пластину и распорные втулки резинометаллических шарниров. Самопроизвольному отворачиванию болтов препятствует стопорная пластина, края которой отогнуты на головки болтов.

↑ Смазка приводной шестерни

Для смазки приводной шестерни, рейки и подшипников шестерни применяют ФИОЛ-1 (примерно 20-30 г на весь механизм), а полость над гайкой подшипника приводной шестерни (под пыльником) заполняют смазкой УНИОЛ-1.

Вал рулевого управления состоит из двух частей, соединенных карданным шарниром. Нижняя часть вала соединена с приводной шестерней 26 фланцем с внутренними шлицами и зажимным винтом через эластичную муфту. Верхняя часть вала вращается в трубе кронштейна на двух шариковых подшипниках с эластичными втулками на внутреннем посадочном кольце.

Кронштейн вала рулевого управления крепится в четырех точках к приварному кронштейну кузова: передняя часть – болтами со срезными головками через две фиксирующие пластины, задняя – на приварных болтах гайками с пружинными шайбами или самоконтрящимися гайками без шайб.

Кронштейн вала рулевого управления и его труба соединены между собой шарнирно двумя пластинами через пластмассовые и металлические втулки, стянутые четырьмя болтами. Таким образом, труба может перемещаться как в вертикальной плоскости, так и в продольном направлении относительно кронштейна, позволяя регулировать положение рулевого колеса. Перемещение ограничено длиной прорезей в пластинах. Для фиксации трубы относительно кронштейна служит рычаг регулировки положения рулевой колонки. Шлицевой ступицей он соединен с регулировочной втулкой и зафиксирован на ней стопорным кольцом. Втулка навернута на стяжной болт, проходящий через прорези направляющих пластин трубы и кронштейна. На болте установлена распорная втулка.

Читать еще:  Разболтовка дисков лада приора

Головка болта зафиксирована от проворачивания специальным выступом. При повороте рычага вниз втулка отворачивается и усилие затяжки пластин ослабевает, что позволяет вручную изменить положение рулевой колонки. Между пластинами и кронштейном установлены пружины, подтягивающие трубу кронштейна в верхнее положение при ослаблении соединения. После установки рулевой колонки в требуемое положение рычаг поворачивают вверх и соединение затягивается, фиксируя колонку.

↑ Рулевой привод

Рулевой привод включает в себя две составные рулевые тяги и поворотные рычаги 11, приваренные к телескопическим стойкам передней подвески. Каждая тяга, в свою очередь, состоит из двух частей – внутренней 12 (длинной) и наружной 9 (короткой) с разрезными наконечниками с внутренней резьбой, а также регулировочной тяги 8 (соединяющей внутреннюю и внешнюю тяги) с наружной резьбой разного направления на ее концах и шестигранником посередине. Длина рулевой тяги меняется при вращении регулировочной тяги.

Для надежного соединения необходимо обеспечить расстояние между торцами наконечников и шестигранника: с внутренней стороны в пределах 10,8-14,2 мм, с наружной – 10,6-16,3 мм. После завершения регулировки наконечники рулевых тяг стягиваются болтами. Наружная (короткая) тяга 9 соединена с поворотным рычагом 11 через шаровой шарнир 10, состоящий из вкладыша, пружины вкладыша и пальца. Для защиты от грязи шарнир закрыт резиновым защитным чехлом (пыльником). Шарнир образует с наконечником неразборную конструкцию, поэтому при выходе его из строя следует заменить наконечник с последующей регулировкой схождения колес.

Основные отличия рулевой рейки на ВАЗ-2110 старого и нового образца

Долго, тяжело и мучительно. Так обычно модернизируются ВАЗовские автомобили. Это прекрасно видно на примере нашей десятки. ВАЗ-2110 получила рулевое управление, двигатель и подвеску от первого переднеприводного тольяттинского автомобиля ВАЗ-2108 и в течение почти 20 лет подряд принимала незначительные изменения в конструкции. В итоге мы имеем несколько вариантов одного двигателя, одной подвески, одного рулевого управления. С ним как раз и будем разбираться сегодня.

Особенности рулевой рейки ВАЗ-2110

Изначально на новое десятое семейство была установлена восьмерочная рулевая рейка без каких-либо изменений.

  • Её каталожный номер 2108-3400009-20 .

Оригинальная рулевая рейка ВАЗ-2108.

Кстати, все модификации реек, которые мы рассмотрим ниже, могут быть взаимозаменяемы. За исключением реек, разработанным под гидроусилитель. Восьмерочная рейка была разработана ещё в конце 70-х годов прошлого века, она имеет прямозубую зубчатую передачу шестерня-рейка, а полный поворот руля составляет 3,7 оборота.

Модернизация рейки

Несколькими годами позже рейку для ВАЗ-2110 усовершенствовали. Это выразилось в усилении картера рулевого механизма и применении восьмерочной пары шестерня-зубчатая рейка («рашпиль», как её ласково называют механики).

Каталожный номер рулевого — 2110-3400009-20 .

Эти две рейки могут быть взаимозаменяемыми без замены каких-либо дополнительных элементов рулевого управления. Снял — поставил.

Рейка ВАЗ-2110 нового образца

Рейка без ГУР нового образца несколько отличается от старой восьмерочной и старой десяточной:

  • усиленный корпус (аналогичный 2110-3400009-20 );
  • косозубая зубчатая рейка с переменным шагом (каталожный номер 2110-3401068 ) и косозубая приводная шестерня;
  • промежуточный рулевой вал должен быть короче старого.

Рейка нового образца без ГУР.

Параметры

  • Каталожный номер новой рейки — 2110-3400012 .
  • Полный ход рейки составляет 4,2 оборота .
  • Для автомобилей, оборудованных гидроусилителем рулевого механизма, предполагается установка рейки с каталожным номером 2110-3400010-30 .
  • Количество оборотов до полного поворота колес — 2,7 .

Рейка под ГУР в сборе с тягами.

Новая рейка без проблем устанавливается взамен старой , однако, стоит учесть, что промежуточный вал у рулевого механизма старой конструкции был длиннее, поэтому рейку менять нужно с новым валом и, желательно, с новыми тягами.

Укороченные рейки

Кроме косозубой рейки, с выходом с конвейера Калины, стали появляться в продаже и на сервисах так называемые укороченные рейки.

Полный поворот колес с которыми составляет 3,1 оборота . Это даёт более острое чувство руля, управление более точное и чуть информативнее. Такая рейка имеет и небольшой минус — усилие на руле несколько возрастает.

  • Каталожный номер короткой рейки для ВАЗ-2110 — 11183-3400010-10 (11183-3400010-12) , номер самой зубчатой рейки — 11183-3401068-00 (11183-3401068-01) .

ВАЗ-2110. Рулевая рейка ВАЗ-2110: регулировка, ремонт, замена своими руками

Система управления автомобилем отвечает за направление его движения, а также в значительной мере за безопасность водителя и пассажиров. Одним из важнейших элементов этой системы является рулевая рейка. Ее роль заключается в передаче усилия от рулевого колеса на тяги, которые, в свою очередь, заставляют поворачивать управляемые колеса в ту или иную сторону.

За исключением последних версий в автомобилях ВАЗ-2110 рулевая рейка не оборудована усилителем, однако это совсем не значит, что ее механическая конструкция будет служить вечно. Как и любой другой подвижный механизм, она иногда выходит из строя. О том, что представляет собой рулевая рейка ВАЗ-2110 и какие проблемы с ней случаются, мы поговорим в этой статье. Кроме этого мы разберемся с тем, как ее самостоятельно отремонтировать или заменить.

Конструкция и роль рулевой рейки в системе управления

Рулевая рейка ВАЗ-2110 представляет собой стальной бланк, одна сторона которого имеет зубья, входящие в зацепление с зубьями приводной шестерни. Последняя приводится в движение рулевым колесом через вал и его кардан. В автомобилях ВАЗ-2110 рулевая рейка располагается в колонке, которая закреплена на перегородке между моторным отсеком и салоном.

Ее верхняя часть имеет крепление для двух тяг, которые посредством наконечников и их пальцев соединяются со стойками амортизаторов.

При повороте рулевого колеса вращается его вал и передает усилие через кардан на приводную шестерню. Она, вращаясь, перемещает рейку вместе с тягами в нужную сторону. Вот таким нехитрым образом управляется автомобиль.

Естественно, что для обеспечения нормальной работы рейки в конструкцию рулевого механизма входит еще ряд деталей:

  • корпус (картер) колонки;
  • защитный кожух (гофра) с хомутами;
  • два подшипника шестерни привода (шариковый и игольчатый);
  • опорная втулка (фторопластовая);
  • упор;
  • упорная гайка;
  • пыльники, заглушки, шайбы и др.

Признаки поломки механизма рулевой рейки

В автомобилях ВАЗ-2110 рулевая рейка, требующая ремонта или замены, может подавать следующие признаки:

  • хруст (стук) в районе расположения колонки при повороте руля на месте или вначале движения;
  • тугой руль (заклинивание или «закусывание»);
  • стук, вибрация рулевого вала во время движения по неровной дороге;
  • большой люфт рулевого колеса;
  • неровная траектория движения передних колес (виляние).

Основные причины неисправностей рулевой рейки

Причинами выхода из строя или нарушения в работе рейки могут быть:

  • израсходованный ресурс;
  • износ деталей рулевого механизма вследствие постоянной езды по бездорожью;
  • ускорения и рывки вначале движения при вывернутом рулевом колесе;
  • повреждения подвески и рулевого механизма из-за попадания колеса в глубокую яму и др.

Как устранить люфт?

Выявив признаки неисправности, не отчаивайтесь, возможно, все обойдется мелким ремонтом, тем более что сама рейка очень редко выходит из строя. Для начала разберемся, есть ли у руля люфт и как подтянуть рулевую рейку на ВАЗ-2110, чтобы от него избавиться. Первым делом открываем капот, находим месторасположение колонки. Демонтируем элементы двигателя, которые мешают свободному доступу к ней (воздушный фильтр, воздуховод). Взявшись двумя руками за рулевые тяги, попробуйте подвинуть рейку влево-вправо. Если при этом обнаружится люфт, избавляемся от него путем регулирования упорной гайки.

Регулировка рулевой рейки ВАЗ-2110 – процесс достаточно простой, но для этого потребуется специальный ключ на 17 с восьмигранной головкой. Без этого инструмента работу можно не начинать. Если же ключ под рукой, отправляйтесь под машину и снимите защиту двигателя. После этого переместитесь под переднюю часть машины и найдите месторасположение колонки. Снимите пластиковую заглушку упорной гайки. Дальше регулировка рулевой рейки ВАЗ-2110 осуществляется путем закручивания этой гайки внутрь корпуса колонки. Проверните ее на 10-15 градусов, после чего проверьте величину люфта. Если есть необходимость, повторите процедуру. Важно не перетянуть упорную гайку, иначе рулевой вал будет вращаться туго.

Кроме этого, проверьте надежность крепления тяг. При необходимости подтяните болты их крепления.

Демонтаж рулевой колонки

Если после регулировки проблема с рейкой не исчезла, придется ее разбирать и ремонтировать. Но для этого ее нужно снять. Существует два метода демонтажа: с рулевыми тягами и без них. Последний способ предпочтительней, так как требует гораздо меньше времени. Перед тем как снять рулевую рейку на ВАЗ-2110, переднюю часть машины нужно поддомкратить с обеих сторон. Это необходимо для того, чтобы разгрузить тяги.

Читать еще:  Пружины фобос на киа рио 3 отзывы

В салоне, в районе блока педалей, нужно открутить болт кардана рулевого вала. После этого переходим в моторный отсек и откручиваем 2 болта крепления тяг, предварительно отогнув стопорную пластину. Затем нужно открутить 4 болта фиксации рулевой колонки к кузову автомобиля. Когда это будет сделано, снимаем колонку и извлекаем ее через проем левой колесной арки.

Что представляет собой ремонт рулевой рейки ВАЗ-2110 своими руками?

Заблаговременно позаботьтесь об инструменте. Здесь понадобится два спецключа: восьмигранник на 17 и восьмигранник на 24, а также съемники для подшипников. Стоит обозначить, что ремонт рулевой рейки ВАЗ-2110 подразумевает замену деталей, наиболее подверженных износу. Это подшипники и пыльник приводной шестерни, упор, стопорные кольца, опорная втулка, уплотнители. Все эти элементы можно приобрести в комплекте. В продаже есть три вида ремкомплектов:

  • минимальный, включающий опорную втулку, пыльник стопорные кольца и уплотнители;
  • стандартный, в который кроме перечисленных деталей входят подшипники;
  • полный, в составе которого предусмотрена и новая рейка.

Покупать ремкомплект рекомендуется лишь после того, как вы снимете колонку, выпишите ее маркировку (разные версии ВАЗ-2110 могут иметь различную комплектацию) и разберете ее, определив запчасти, подлежащие замене.

Разбираем рулевую колонку

Разбирать узел управления начинаем с того, что снимаем защитный кожух, разрезав пластиковые хомуты. После этого спецключом на 17 отворачиваем упорную гайку, достаем стопорное кольцо, пружину и выбиваем упор рейки. Далее снимаем пыльник и уплотнитель шестерни привода, извлекаем стопорную шайбу, после чего спецключом на 24 отворачиваем гайку, фиксирующую шариковый подшипник. Извлекаем шестерню. Теперь, когда рейку ничего не держит в корпусе, извлекаем ее через правую сторону корпуса. Извлекаем из посадочного места игольчатый подшипник приводной шестерни. Для этого потребуется специальный съемник. Проверьте подшипники приводной шестерни на наличие люфта. Если он присутствует, подшипники придется заменить.

Обязательной замене подлежит и опорная втулка. Она имеет цилиндрическую форму и расположена внутри корпуса рулевого управления. Снимается втулка путем поддевания отверткой.

Порядок сборочных работ

Ремонт рулевой рейки ВАЗ-2110 начинаем с установки игольчатого подшипника приводной шестерни. Посадочное место предварительно обильно смазывается специальной смазкой типа «Фиол-1». После этого напрессовываем новый шариковый подшипник на вал шестерни привода. Далее устанавливаем опорную втулку из ремкомплекта внутрь корпуса узла управления. Теперь заполняем смазкой внутреннюю полость колонки и вставляем в нее рулевую рейку.

Монтируем приводную шестерню и фиксируем ее стопорным кольцом и гайкой. Надеваем на ее вал новый пыльник.

Устанавливаем на место упор с уплотнителем, закрепляем его стопором и упорной гайкой. Вот, в принципе, и все. Теперь нужно отрегулировать узел управления и надеть на него защитный кожух.

Настройка механизма управления

В автомобилях ВАЗ-2110 рулевая рейка регулируется путем прижимания к ней упора. Это происходит при закручивании упорной гайки. Заменив износившиеся детали и собрав колонку, нужно закрутить эту гайку до упора, а после отвернуть примерно на 30 градусов. Это, конечно, грубая регулировка, но самая правильная. Дальнейшая настройка производится тем же путем при установленной рулевой колонке на автомобиль.

Замена рулевой рейки ВАЗ-2110

Редко, но случается, что заменой расходников дело не обходится. Рулевая рейка хоть и выполнена из стали, но все же подвержена износу. Чаще всего причиной этому становится халатность автовладельцев, не следящих за состоянием рулевого механизма. Кроме этого, рейка может пострадать и вследствие дорожно-транспортного происшествия. Но и здесь отчаиваться не стоит. Замена рулевой рейки ВАЗ-2110 производится по описанной выше схеме. Единственное, что потребуется – это приобрести полный ремкомплект, который стоит в среднем около 1500 рублей.

Полезные советы

Напоследок приведем несколько полезных советов, которые позволят продлить жизнь рулевой рейке и другим элементам, входящим в узел управления:

  1. Не реже одного раза в квартал проверяйте состояние рулевого управления на СТО или самостоятельно.
  2. Обращайте внимание на состояние защитного кожуха рулевой колонки.
  3. Пытайтесь ограничить езду по неровной поверхности, особенно на высокой скорости.
  4. Не испытывайте прочность рулевой рейки и всего механизма, трогаясь с места с вывернутым до упора в сторону рулем.
  5. При выявлении люфта или других признаков неисправности рулевой рейки осуществляйте ее ремонт или замену.

Рулевое управление ВАЗ 2110: диагностика неисправностей, замена наконечников и рулевых тяг

Для каждой детали ВАЗ 2110 рано или поздно потребуется замена, и рулевой механизм не будет исключением. Это достаточно простой узел, так как элементов в нем немного, при чем некоторые детали нужно менять не раньше, чем через 100 тысяч километров пробега. Изучив эту статью, читатель узнает, что входит в рулевое управление и как оно работает. Также в данном материале присутствует три инструкции, в которых рассказано о замене рулевой тяги, наконечников и самой «баранки». Из специальных требований можно выделить только наличие смотровой ямы и домкрата, но эти составляющие есть практически в каждом гараже.

Важно! Узнать срок службы каждой детали, которая входит в рулевое управление, можно в руководстве по эксплуатации и обслуживанию ВАЗ 2110. Также в мануале присутствует описание неисправностей и пути их решения. Рекомендуется хотя бы один раз пройтись по всему руководству, чтобы примерно знать, когда для детали требуется замена или обслуживание.

Рулевой механизм: детали и принцип работы

Автомобили модельной линии «Лада Самара» получили травмобезопасное рулевое управление, которое можно регулировать высоте рулевой колонки. В машине ВАЗ 2110 установлен реечный механизм, в который входят следующие детали:

  • Стопорное кольцо.
  • Руль.
  • Кожух.
  • Колонка.
  • Кронштейн.
  • Рычаг регулировки.
  • Тяга и наконечники.
  • Подшипник вала.
  • Верхний вал.
  • Отверстие под звуковой сигнал.

Работает рулевой механизм по простому принципу: водитель, поворачивая руль, меняет направление движения автомобиля. Рычаги и валы обеспечивают передачу усилия на ходовую часть ВАЗ 2110. В этой модельной линии электро или гидроусилителя не предусмотрено, поэтому усилий для поворота авто нужно больше, чем на иномарках. Рулевая колонка позволяет регулировать наклон рулевого колеса, настраивается механизм вручную.

Основные неисправности и пути решения

Определить причину дефекта в работе системы можно только при частичном или полном демонтаже. Владелец ВАЗ 2110 может встретиться со следующими неисправностями:

  • Руль автомобиля ВАЗ 2110 слишком свободно ходит. Скорее всего, ослаблены гайки тяг – их нужно подтянуть. Также причиной может быть увеличенный зазор в шаровых шарнирах, в этом случае потребуется замена тяги и ее наконечников или шарниров.
  • Механизм издает шум и стук при работе. Гайки шаровых тяг ослаблены. В этом случаях необходимо затянуть и проверить крепления. Еще один вариант – это увеличение зазора. Здесь поможет только замена поврежденных или изношенных элементов, входящих в управление.
  • Руль вращается слишком туго. Первым делом нужно проверить, нормальное ли давление в передних колесах. Далее следует проверить крепления и при необходимости затянуть их.

Замена и ремонт основных деталей

Когда неисправность обнаружена, нужно собрать все необходимые детали и инструменты для ВАЗ 2110. В обязательном порядке понадобятся наборы отверток и ключей. Также необходимо проверить наличие накидных головок, плоскогубцев, металлической щетки и специального съемника, которым выполняется обслуживание устройства. Если же его нет, то в качестве альтернативы подойдет небольшой лом или молоток.

Как поменять наконечники и тягу

Замена наконечников и тяги проходит следующим образом:

  1. Первым делом ВАЗ 2110 нужно поднять домкратом и демонтировать переднее колесо;
  2. Место, где наконечник рейки присоединяется к поворотному кулаку, необходимо тщательно зачистить, а затем обработать гайку WD-40;
  3. Далее необходимо снять шплинт, фиксирующий соединение, для этого понадобятся плоскогубцы;

Снимаем проволоку фиксирующую гайку, потянув за один конец плоскогубцами

  • После этого нужно извлечь палец при помощи специального съемника, предварительно открутив гайку;
  • Когда палец демонтирован, наконечники можно будет выкрутить и снять. Их необходимо проверить на наличие дефектов и при необходимости провести замену;

    Демонтируем палец

  • Убрав наконечники, следует загнуть пластинку у болта, чтобы добраться до тяги;
  • Следующий шаг – откручивание болта тяги;
  • Готово, теперь тяга и ее наконечники могут быть демонтирована. Замена выполняется в обратном порядке. После установки новых деталей нужно проверить руль, не собирая весь рулевой механизм полностью. Если все работает, руль ходит не туго и не болтается, то можно проводить сборку.
  • Замена руля

    Демонтировать руль будет проще, чем наконечники и тяги. Стоит сказать, что рулевое колесо меняют редко, обычно вместо него ставят более стильный и удобный вариант. Необходимо проверить перед покупкой, подходит ли новая деталь под рулевой механизм.

    Проходит замена следующим образом:

      Накладку нужно аккуратно поддеть отверткой и снять;

    Аккуратно подденьте накладку при помощи плоской отвертки

  • Далее накладку на рулевом колесе необходимо убрать в сторону;
  • На панели активации сигнала следует демонтировать три крепления;
  • Центральный болт на руле откручивается при помощи головки на «24»;

    Теперь руль можно полностью снять

  • Готово, после этого руль можно полностью снять и поставить новую «баранку».
  • Ссылка на основную публикацию
    Adblock
    detector
