Рено сандеро снятие приборной панели

Рено сандеро снятие приборной панели

Работу проводим при замене комбинации приборов, а также при снятии панели приборов и рулевой колонки.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем верхний кожух рулевой колонки (см. «Снятие подрулевых переключателей и соединителя переключателей с барабанным устройством спирального кабеля»).
Снимаем наладку консоли панели приборов (см. «Снятие выключателей»).

Отверткой поддеваем левую декоративную накладку панели приборов…

…и снимаем ее, преодолевая сопротивление фиксаторов.

Поддеваем пальцем правую декоративную накладку панели приборов…

…и снимаем ее, преодолевая сопротивление фиксаторов.

Ключом Torx T-20 отворачиваем винт крепления накладки комбинации приборов с правой стороны.
Аналогично отворачиваем винт крепления накладки с левой стороны.

Отверткой поддеваем козырек комбинации приборов…

…и снимаем козырек, преодолевая сопротивление фиксаторов.

Поддеваем отверткой край накладки комбинации приборов…

…и выводим из зацепления фиксатор накладки с правой стороны.
Аналогично выводим из зацепления фиксатор накладки с левой стороны.

Снимаем накладку комбинации приборов.

Ключом Torx T-20 отворачиваем четыре самореза крепления комбинации приборов.

Выводим комбинацию приборов из панели приборов…

…и нажав на фиксатор, отсоединяем от нее колодку проводов серого цвета.

Аналогично отсоединяем колодку проводов черного цвета…
…и снимаем комбинацию приборов.
Светодиодные сигнализаторы, установленные в комбинации приборов, впаяны в плату и замене не подлежат. При выходе из строя сигнализатора, стрелочного прибора или дисплея следует заменить комбинацию приборов новой.
Устанавливаем комбинацию приборов в обратной последовательности.

Renault Sandero Stepway Фильтро Продулли › Бортжурнал › Снятие и разборка щитка приборов

Добра тебе, драйвочитатель!

Сей пост в помощь тем, кто захочет пересветить основные приборы.

Внимание! Все работы по разборке и сборке элементов салона рекомендуется делать в теплую погоду или хорошо прогрев салон!

Для работы нам понадобятся отвертки TORX T10 и T20.

Откручиваем два самореза отверткой T20 в нижней части кожуха рулевой колонки. Первый раз в них тяжело попасть с непривычки, нужно заглянуть в отверстия снизу и все станет ясно.

Отщелкиваем верхнюю часть кожуха, она держится на четырех вот таких защелках.

Сразу почти до конца выворачиваем саморезы из нижней части кожуха, чтобы при сборке они нам не мешали.

Аккуратно со всех возможных сторон поддеваем левый и правый щитки панели и отщелкиваем защелки.
Я это делаю просто руками. На фото показаны защелки на этих щитках.

Далее я снимаю кольцо иммобилайзера, чтобы не мешалось, оно держится на одной защелке (показана на фото).

Той же отверткой T20 откручиваем два самореза которые держат козырек. Здесь же заметим, что при снятии козырька приборов нам может мешать белый разъем правого подрулевого переключателя (показано желтой стрелкой).

Теперь, чтобы снять козырек нужно сорвать с защелок левую часть козырька резким, мягким, коротким рывком по направлению против движения автомобиля. Затем также сорвать правую часть козырька, не забывая о разъеме правого подрулевого переключателя.

На следующем фото показаны защелки и направляющая (посередине), на которых держится козырек.

Вот и добрались до щитка приборов. Откручиваем 4 самореза той же отверткой T20.

Внимание! До отключения щитка приборов и любых других манипуляций с проводкой рекомендуется снять минусовую клемму с аккумулятора.

Наклонив щиток приборов на себя, снимаем два разъема, нажимая на фиксаторы сверху (показаны красным). Здесь же мы видим защелки и направляющую, в которые входит козырек щитка приборов.

Разборка щитка приборов
Аккуратно снимаем стекло с лицевой стороны, оно держится на 6 защелках.

Перед снятием стрелок нужно зафиксировать их изначальное положение, чтобы при сборке поставить их на место. Я просто делаю отметки на переднем лицевом черном пластике простым мягким карандашом.
Для снятия стрелок их нужно аккуратно поворачивать против часовой стрелки и нежно тянуть на себя.
Одеваем стрелки также вращая только против часовой стрелки и слегка нажимая, чтобы они сели на свое место. Обычно приходится сделать несколько оборотов. Выставляем стрелки по отметкам, тоже обычно не с первого оборота выходит. Если не вышло с первого, вращаем против часовой еще оборот и так пока не выставим. После установки стрелок стираем отметки карандаша влажным ватным тампоном или мягкой тканью.

Снятие щитка (комбинации) приборов Рено Логан Сандеро (Renault Sandero Logan)

Снятие панели приборов Renault Sandero, Stepway

Работу проводим при демонтаже отопителя, вентилятора отопителя, замене
жгута проводов.
Операции показываем на автомобиле, оснащенным двумя подушками
безопасности.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной
батареи. Снимаем рулевое колесо (см.«Снятие
рулевого колеса»).
Снимаем подрулевые переключатели вместе с соединителем (см.«Снятие
подрулевых переключателей и соединителя переключателей с барабанным
устройством спирального кабеля»).
Снимаем комбинацию приборов (см.«Снятие
комбинации приборов»).
Отсоединяем колодки проводов от выключателя зажигания и катушки
иммобилайзера (см.«Замена
катушки иммобилайзера и выключателя зажигания»).
Снимаем облицовку туннеля пола (см.«Снятие
облицовки туннеля пола»).

Читать еще:  Гордость шеф - повара

Ключом Torx T-20 отворачиваем с каждой стороны по одному винту нижнего
крепления центральной части панели приборов к кузову.
Снимаем накладку консоли панели приборов (см.«Снятие
выключателей»).
Отворачиваем два самореза крепления блока управления отоплением,
вентиляцией и кондиционированием (см.«Снятие
блока управления отоплением, вентиляцией и кондиционированием воздуха»)
и проталкиваем блок внутрь панели приборов.
С правой стороны, изнутри панели приборов снимаем колодки проводов
подушки безопасности с держателем и вытягиваем колодки с проводами
из-под панели приборов.

Поддев и приподняв отверткой фиксатор…
…отсоединяем колодку жгута проводов от колодки проводов подушки
безопасности.

Потянув на себя, снимаем ручку регулятора направления пучков света фар.

Ключом Torx Т-20 отворачиваем два самореза крепления регулятора
направления пучков света фар.

Проталкиваем регулятор направления пучков света фар внутрь панели
приборов.

Поддев отверткой, откидываем заглушку винта бокового крепления панели
приборов.

Ключом Torx Т-20 отворачиваем винт бокового крепления панели приборов.
Аналогично отворачиваем винт с другой стороны панели приборов.

Ключом Torx Т-20 отворачиваем винт центрального крепления панели
приборов.

Преодолевая сопротивление пластмассовых защелок, отжимаем обивку левой
передней стойки…

…выводим нижние фиксаторы из отверстий в панели приборов и снимаем
обивку левой передней стойки.
Аналогично снимаем обивку правой передней стойки.

Ключом Torx Т-20 отворачиваем винт верхнего крепления панели приборов.
Аналогично отворачиваем винт с другой стороны панели приборов.

Отводим панель приборов…

…и нажав на фиксатор, вынимаем диагностический разъем из гнезда панели
приборов.
Вынимаем панель приборов из салона.
Устанавливаем панель приборов в обратной последовательности.

Точки крепления панели приборов:
1 – боковое крепление;2 – верхнее крепление;
3 – центральное крепление;
4 – нижнее крепление;
(А – наружная сторона панели приборов;
В – внутренняя сторона панели приборов)

Описание и расположение индикаторов

На фотографии вы видите щиток приборов с помеченными на нем основными указателями.

  1. Тахометр. Снять панель приборов Рено Флюенс Имеет электронное устройство, отображает показания с датчика вращения коленвала. Размер одного деления 2,5, диапазон значений от 0 и до 70. Для получения настоящего значения вращений за одну минуту нужно значение умножить на 100.
  2. Дисплей БК. Как снять передний бампер Рено Сандеро — видео Имеет несколько отдельных индикаторов. Слева – индикатор количества бензина, в центре вверху указатель общего пройденного автомобилем расстояния. Справа находится индикатор температуры ОЖ. В центре снизу располагаются часы. Как снять передний бампер Рено Сандеро — видео. Настройка производится при включенном зажигании, определите режим показа времени и пробега, потом кнопкой 8 установите нужное значение.
  3. Спидометр. Отображает скорость движения машины. Верхний уровень – 200 км/ч, каждое деление равно 5 км/ч.
  4. Лампа, отображающая включение противотуманок.
  5. Сигнальная лампочка обозначает, что двери не закрыты.
  6. Резерв.
  7. Этот индикатор обозначает задние противотуманные фонари.
  8. Кнопка сброса суточного пробега. Как снять крыло на рено сандеро Для активации нужно ее немного зажать.
  9. Сигнальная лампа стояночного тормоза и индикатор общего состояния тормозной системы. Может загореться при активации зажигания, если уровень тормозной жидкости в системе опасно низок.
  10. Резерв для дизельных моделей Логан.
  11. Сигнальная лампа перегрева двигателя.
  12. Сигнальная лампа блокировки двигателя. Доброго времени суток, подскажите пожалуйста, как снять передний бампер, РеноСандеро 2011 года выпуска, цель снятия поставить его поровнее, от старого хозяина осталась щель, между бампером и крылом в результате наезда на столбик, так же хотел установить сетку в бампер, чтобы защитить радиатор. Должна гаснуть через 3 секунды после зажигания. Если продолжает гореть, значит, в системе критичная неисправность.
  13. Указатели поворота. Если индикатор начинает мигать, значит в каком-то из поворотников сломалась лампочка.
  14. Индикатор минимального резерва топлива, начинает постоянно гореть, когда в баке остается около 5 литров.
  15. Индикатор аварийного падения уровня пасла.
  16. Индикатор разряда аккумулятора, кратковременно загорается при зажигании, после запуска двигателя должно погаснуть.
  17. Лампа системы управления двигателем. В норме должна загораться после зажигания и продолжать гореть до полного пуска двигателя. Новости Как снять крыло на рено сандеро Если она горит, а двигатель работает, значит с системой его управления что-то в порядке. Вы сможете продолжить движение на резервной программе, но машина требует ремонта.
  18. Обогрев заднего стекла.
  19. Индикатор дальнего света.
  20. Сигнал об отключении подушек безопасности переднего пассажира.
  21. Сигнал о не пристегнутом ремне водителя, загорает на скорости более 10 км/ч.
  22. Лампа о неисправности подушки безопасности.
  23. Неисправность антиблокировочной системы тормозов.
  24. Лампа включения ближнего света фар.
Читать еще:  Киа спектра не работают поворотники и аварийка

Снятие приборной панели на Рено Логан, Сандеро, Ларгус, Дастер

Снятие панели (торпеды) на Рено Логан. Кайфовые знания о Рено ВКонтакте

Панель приборов — незаменимая часть любого автомобиля. В современных иномарках она способна не только приводить самые важные показатели скорости и уровня топлива, но и отображать температуру за окном, время, расход топлива и даже данные о неисправностях агрегатов. Центральная консоль также таит в себе множество функций, недоступных прежде. Ниже вы узнаете, как устроены эти два незаменимых элемента салона на Рено Сандеро, их особенности и методику снятия и установки на этот автомобиль.

Монтаж и установка

Если у вас приборы Рено Дастер по каким либо причинам вышли из строя или появилась необходимость в замене панели, то нужно проделать следующие действия:

  1. Снимаем центральную накладку
  2. Снимаем козырек, расположенный над щитком
  3. Тянем и снимаем боковые части
  4. Откручиваем четыре самореза, для этого можно использовать ключ Torx-T20
  5. Отвинчиваем пару электрических штекеров
  6. Вынимаем панель
  7. Новую деталь устанавливаем в обратном порядке снятию

На этом замену приборной панели можно считать завершённой, как видите произвести снятие и замену, не составляет большого труда, самое главное запомнить и не перепутать подключение проводов, но если вы не уверенны, что можете проделать данный процесс самостоятельно, лучше обратится к специалистам.

Снятие и установка центральной консоли Renault Sandero

Задача : снять центральную консоль на Renault Sandero

Ход работ по снятию центральной консоли на Renault Sandero

Для начала изучим саму накладку, дабы понимать где находятся клипсы, которые мы будем отщелкивать.

Задняя сторона центральной консоли, выделены клипсы

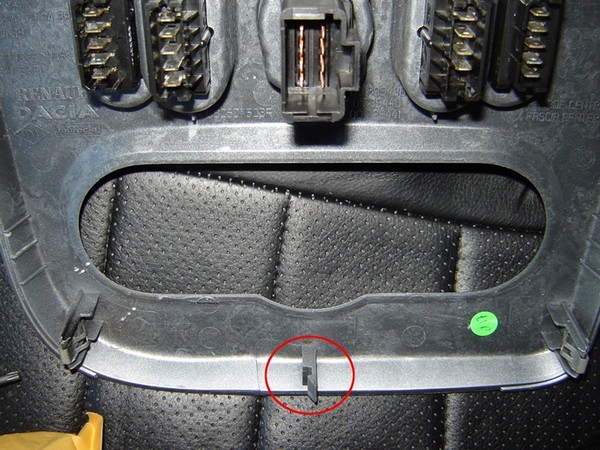

Снизу находится еще одна защелка, у меня она вроде как защелкнута не была. Но если она будет мешать, то уже можно догадаться в какую сторону сдвигать консоль, чтобы ее отцепить.

Защелка внизу консоли

Сверху находятся две зацепки, которые входят в отверстия торпеды.

Возможно будет мешать снятию рамка вокруг магнитолы (в простонародье “шоколадка”), тогда нужно будет ее снять. В моем случае я ее не снимал, т.к. снимал консоль уже не в первый раз. Шоколадка в притирку сидит, но не мешает. Она крепится на четырех защелках, заходящих под корпус магнитолы.

Важный момент. Если будете снимать в холодную погоду, то необходимо прогреть салон до комнатной температуры и дать пластику нагреться, дабы от холода он не был хрупким.

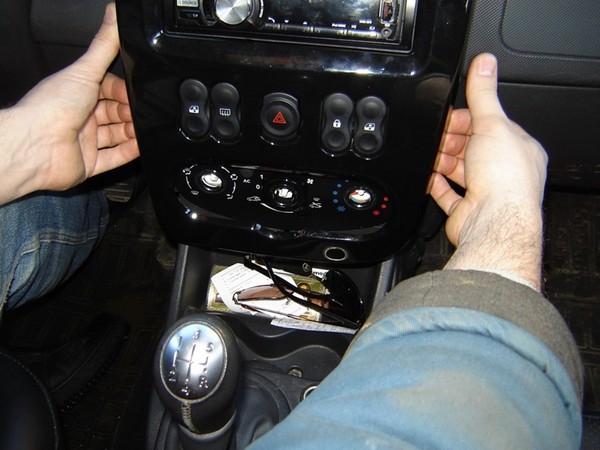

Итак, поддеваем центральную консоль снизу посередине. Мне для этого было достаточно ногтей, можно воспользоваться пластиковой карточкой (лучше не нужной). Далее понемногу просовываем пальцы и переходим к краям, пока не отщелкнутся первые две нижние клипсы. Затем выше и выше: по очереди отщелкивая клипсы снизу вверх. Нужно помнить про две верхние зацепки, на которые мы не должны прикладывать никакого усилия.

Затем спокойно освобождаем верхние зацепки и вынимаем консоль.

Далее отсоединяем разъемы переключателей. В разъеме аварийной сигнализации есть фиксатор, необходимо нажать на него и затем отсоединять.

Фиксатор на переключателе аварийной сигнализации

Переключатели снимаются, надавливая на них с задней стороны — они просто выходят с лицевой.

Сборку производим в обратном порядке. Не забываем при сборке так же прогреть салон. После подсоединения переключателей рекомендую их проверить и затем ставить центральную консоль на свое место. При сборке, возможно, будет немного мешать разъем переключателя аварийной сигнализации. Там нужно будет немного отогнуть рукой перегородку в торпеде.

Результат : работы по снятию центральной консоли на Renault Sandero выполнены.

Установка подсветки в багажник Renault Sandero

Задача: провести проводку в багажник Renault Sandero, так как в базовой комплектации в багажнике подсветки нет. Запитал

Снятие панели приборов Renault Sandero

Работу проводим при демонтаже отопителя, вентилятора отопителя, замене жгута проводов.
Операции показываем на автомобиле, оснащенным двумя подушками безопасности.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем рулевое колесо.
Снимаем подрулевые переключатели вместе с соединителем.
Снимаем комбинацию приборов.
Отсоединяем колодки проводов от выключателя зажигания и катушки иммобилайзера.
Снимаем облицовку туннеля пола.

Ключом Torx T-20 отворачиваем с каждой стороны по одному винту нижнего крепления центральной части панели приборов к кузову.
Снимаем накладку консоли панели приборов.
Отворачиваем два самореза крепления блока управления отоплением, вентиляцией и кондиционированием и проталкиваем блок внутрь панели приборов.
С правой стороны, изнутри панели приборов снимаем колодки проводов подушки безопасности с держателем и вытягиваем колодки с проводами из-под панели приборов.

Читать еще:  Машина тормозит рывками на маленькой скорости

Поддев и приподняв отверткой фиксатор…
…отсоединяем колодку жгута проводов от колодки проводов подушки безопасности.

Потянув на себя, снимаем ручку регулятора направления пучков света фар.

Ключом Torx Т-20 отворачиваем два самореза крепления регулятора направления пучков света фар.

Проталкиваем регулятор направления пучков света фар внутрь панели приборов.

Поддев отверткой, откидываем заглушку винта бокового крепления панели приборов.

Ключом Torx Т-20 отворачиваем винт бокового крепления панели приборов.
Аналогично отворачиваем винт с другой стороны панели приборов.

Ключом Torx Т-20 отворачиваем винт центрального крепления панели приборов.

Преодолевая сопротивление пластмассовых защелок, отжимаем обивку левой передней стойки…

…выводим нижние фиксаторы из отверстий в панели приборов и снимаем обивку левой передней стойки.
Аналогично снимаем обивку правой передней стойки.

Ключом Torx Т-20 отворачиваем винт верхнего крепления панели приборов.
Аналогично отворачиваем винт с другой стороны панели приборов.

Отводим панель приборов…

…и нажав на фиксатор, вынимаем диагностический разъем из гнезда панели приборов.
Вынимаем панель приборов из салона.
Устанавливаем панель приборов в обратной последовательности.

Точки крепления панели приборов:
1 – боковое крепление;2 – верхнее крепление;
3 – центральное крепление;
4 – нижнее крепление;
(А – наружная сторона панели приборов;
В – внутренняя сторона панели приборов)

Панель приборов Рено Сандеро

Панель приборов — незаменимая часть любого автомобиля. В современных иномарках она способна не только приводить самые важные показатели скорости и уровня топлива, но и отображать температуру за окном, время, расход топлива и даже данные о неисправностях агрегатов. Центральная консоль также таит в себе множество функций, недоступных прежде. Ниже вы узнаете, как устроены эти два незаменимых элемента салона на Рено Сандеро, их особенности и методику снятия и установки на этот автомобиль.

Незаменимый помощник водителя: компоновка приборного щитка

  • Спидометр с блоком индикаторов;
  • Тахометр с блоком индикаторов;
  • Главный блок индикаторов;
  • Бортовой компьютер.

Разберемся по порядку. Тахометр Renault Sandero включает в себя блок контрольных ламп, которые отображают основной функционал машины. Этот блок включает в себя следующие контрольные лампы:

  • Лампа включения ближнего света;
  • Лампа включения дальнего света;
  • Индикатор включения ABS;
  • Принудительное отключение подушки безопасности пассажира;
  • Индикатор не пристегнутого ремня безопасности;
  • Индикатор неисправности подушки безопасности;
  • Индикатор включения обогрева заднего стекла.

  • Индикатор включения заднего противотуманного фонаря;
  • Контрольная лампа включения противотуманных фар;
  • Индикатор включенного зажигания;
  • Индикатор открытых дверей и багажника.

Все контрольные лампы, отвечающие за неисправности различных блоков и систем Renault Sandero, вынесены в центр и, таким образом, привлекают внимание водителя лучше всего:

  • Индикатор необходимости заправки;
  • Сигнальные лампы указателей поворота;
  • Недостаточный уровень охлаждающей жидкости;
  • Недостаточный уровень масла в двигателе;
  • Индикатор свечей накала (для дизельных двигателей);
  • Недостаточный заряд аккумуляторной батареи;
  • «Check Engine»;
  • Индикатор включения стояночного тормоза.

Бортовой компьютер отображает в виде цифровых полос уровень топлива и температуру охлаждающей жидкости, а также текущее время и суммарный пробег.

Как снять приборный щиток?

При демонтаже щитка главное — сохранять строгую последовательность действий из данного описания и выполнять работу в теплом помещении, во избежание повреждения пластика. Вооружившись ключами типа «Торкс» Т10 и Т20, можно начинать работу:

  1. Открутить ключом Т20 нижнюю часть рулевой колонки.
  2. Снять верхнюю часть защитного кожуха.
  3. Снять щитки по обе стороны от нее.
  4. Вынуть на себя защитное кольцо иммобилайзера.
  5. Выкрутить болты, крепящие козырек панели приборов.
  6. Демонтировать козырек.
  7. Открутить крепежные болты панели.
  8. Снять щиток.

Сам щиток присоединяется к проводке посредством двух клемм. Вытащив их, щиток можно снимать окончательно.

Главная часть торпеды: конструкция и демонтаж

Консоль на Рено Сандеро представляет собой кожух функционального блока управления «печкой» и стеклоподъемниками и представляет собой пластиковую накладку. Консоль состоит из четырех основных частей:

  • Щиток дефлекторов воздуховодов;
  • Окно магнитолы;
  • Щиток управления стеклоподъемниками и аварийной сигнализацией;
  • Щиток климатической установки.

Часто случается так, что при демонтаже и установке на Renault Sandero акустической системы, чистке вентиляционной системы и ремонте климатической установки требуется полностью снять консоль. На деле такая процедура оказывается отнюдь не сложной и занимает не больше пары минут.

Для работы понадобится лишь небольшая пластиковая карточка. Консоль на Renault Sandero крепится не на саморезы, а посредством пластиковых крючков-зацепов, поэтому для демонтажа не потребуется специальный инструмент.

Подводим итоги

Снятие щитка приборов и консоли Renault Sandero — отнюдь не трудоемкая процедура и вполне под силу любому автовладельцу. Если строго следовать инструкции, эта процедура не займет много времени и поможет многократно сократить расходы на услуги профессиональных автомехаников.

Ссылка на основную публикацию
Adblock
detector
