Сборка заднего моста и регулировка главной передачи

Собираем главную передачу в последовательности, обратной разборке, смазав подшипники и шестерни трансмиссионным маслом.
Установив в картер редуктора ведущую шестерню,…

…динамометрическим ключом затягиваем гайку фланца моментом 16–20 кгс.м, при этом шестерню нужно поворачивать для правильной установки роликов в подшипниках.


Устанавливаем на штатив индикатор с ценой деления не более 0,01 мм, упирая его ножку в торец фланца…

…и перемещая за фланец вал, замеряем осевой люфт ведущей шестерни.


Для устранения люфта вынимаем распорное кольцо, установленное на валу шестерни (см. Разборка заднего моста) и микрометром измеряем его толщину.
Подбираем и устанавливаем новое распорное кольцо. Оно должно быть тоньше снятого на величину люфта и дополнительно тоньше на 0,05 мм – если подшипники ведущей шестерни новые или на 0,01 мм – если подшипники оставлены прежние.
При отсутствии осевого люфта ведущей шестерни специальным динамометрическим ключом с ценой деления до 0,5 кгс.м проверяем момент сопротивления вращению вала. При правильной регулировке момент сопротивления должен быть 15–20 кгс.см для новых подшипников или 7–10 кгс.см – если подшипники оставлены прежние.
С достаточной точностью момент сопротивления можно замерить бытовым безменом,…

…зацепив его крючок за отверстие фланца.


При этом требуемые значения будут меньше – 3,8–5 кгс и 1,8–2,5 кгс соответственно. Если момент сопротивления больше – меняем распорное кольцо на другое, толще на 0,01–0,02 мм, если меньше – соответственно подбираем кольцо меньшей толщины.
Болты крепления частей коробки дифференциала и болты крепления ведомой шестерни, а также их резьбовые отверстия перед сборкой обезжириваем и покрываем анаэробным герметиком. Особое внимание обращаем на чистоту торцевых посадочных поверхностей шестерен и коробки сателлитов, малейшие загрязнения или забоины недопустимы.

При установке ведомой шестерни на коробку сателлитов центрируем ее при помощи длинных болтов М10×1 (можно использовать болты от старых шатунов).


При установке ведомой шестерни на коробку сателлитов центрируем ее при помощи длинных болтов М10×1 (можно использовать болты от старых шатунов).
Регулировочными гайками поджимаем подшипники дифференциала с небольшим натягом, при этом поворачиваем шестерню то в одну, то в другую сторону, чтобы ролики подшипника заняли правильное положение.

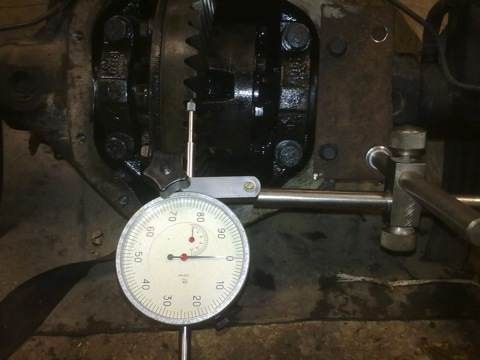

Для измерения бокового зазора в зацеплении шестерен главной передачи на картере заднего моста закрепляем индикатор, подведя его щуп к вершине зуба с наружной стороны ведомой шестерни.


Зазор должен быть 0,15–0,20 мм. Замеры следует повторить не менее чем на шести зубьях в противоположных зонах венца.
Для уменьшения зазора (отверткой или тонким стальным стержнем) ослабьте регулировочную гайку со стороны, противоположной ведомой шестерне, а другую подтяните.
Отворачивать одну гайку и подтягивать другую нужно на одинаковую величину, ориентируясь по пазам регулировочных гаек. При этом каждое отворачивание регулировочной гайки необходимо завершать небольшим ее заворачиванием. Например, чтобы отпустить гайку на пять пазов, отверните ее на шесть, а затем на один паз заверните.
Это обеспечит постоянный контакт наружного кольца подшипника с гайкой и тем самым гарантирует его фиксацию во время работы.
Для увеличения зазора всю процедуру повторите в обратной последовательности.
После регулировки бокового зазора в зацеплении проверяем осевой люфт в подшипниках дифференциала, для чего:

…закрепляем на штативе индикатор, упирая его щуп в торец ведомой шестерни. Покачивая шестерню в осевом направлении, замеряем люфт в подшипниках дифференциала.


Регулировочной гайкой, расположенной с противоположной стороны от ведомой шестерни, выставляем осевой люфт 0,035–0,055.
Далее, поджимая гайку, устанавливаем преднатяг подшипников: 0,1 – при пробеге подшипников менее 10 тыс. км; 0,05 – при пробеге более 10 тыс. км. Поворот гайки на один паз соответствует «сжатию» подшипника на 0,03 мм. Отрегулировав, затяните болты крышек подшипников и установите стопорные пластины (см. Разборка заднего моста) и еще раз проверьте боковой зазор.

ВНИМАНИЕ
Перед окончательным затягиванием болтов крепления крышек, поочередно выворачиваем их и наносим анаэробный герметик на резьбовую часть.

Регулировка главной передачи по пятну контакта зубьев – эффективный способ регулировки зацепления шестерен. Он также позволяет проверить качество регулировки, выполненной другими способами.

Нанесите на зубья ведомой шестерни краску, лучше яркую.


Проворачиваем несколько раз в обе стороны фланец ведущей шестерни, одновременно притормаживая ведомую шестерню до истирания краски в местах контакта зубьев.
Осматриваем пятна контактов на зубьях ведомой шестерни с выпуклой и вогнутой стороны.
Если пятно контакта расположено на вершине зубьев – необходимо увеличить толщину регулировочного кольца у ведущей шестерни, а если у основания – уменьшить.
Если пятно контакта смещено к центру шестерни – необходимо увеличить зазор между ведомой и ведущей шестернями, а если наружу – уменьшить.
После регулировки устанавливаем редуктор в задний мост, при этом на болты крепления и фланец наносим тонкий слой маслостойкого герметика.
Собрав задний мост и залив в него масло (см. Замена масла в редукторе), проводим испытание редуктора на ходу. Для этого совершаем поездку со скоростью 60–70 км/ч в течение 20–30 мин. Нагрев горловины картера не должен быть выше 95° (капли воды не должны кипеть).
В противном случае необходимо уменьшить преднатяг подшипников ведущей шестерни.

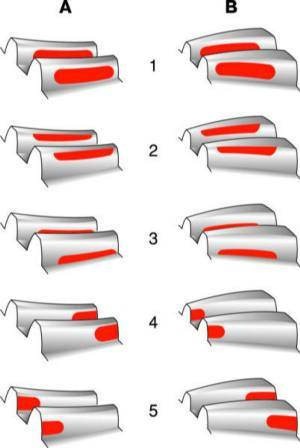

Пятно контакта в шестернях главной передачи

А – стороны переднего хода;
Б – стороны заднего хода;

1 – правильное расположение пятна контакта;

2 – пятно контакта расположено на вершине зуба – для исправления подвинуть ведущую шестерню к ведомой;

3 – пятно контакта расположено у основания зуба – для исправления отодвинуть ведущую шестерню от ведомой;

4 – пятно контакта расположено на узком конце зуба – для исправления отодвинуть ведомую шестерню от ведущей;

5 – пятно контакта находится на широком конце зуба – для исправления подвинуть ведомую шестерню к ведущей.

AUTOFIZIK.RU / авторемонт

Сборка заднего моста и регулировка главной передачи

Собираем главную передачу в последовательности, обратной разборке, смазав подшипники и шестерни трансмиссионным маслом.
Установив в картер редуктора ведущую шестерню,…

…динамометрическим ключом затягиваем гайку фланца моментом 16–20 кгс.м, при этом шестерню нужно поворачивать для правильной установки роликов в подшипниках.


Устанавливаем на штатив индикатор с ценой деления не более 0,01 мм, упирая его ножку в торец фланца…

…и перемещая за фланец вал, замеряем осевой люфт ведущей шестерни.


Для устранения люфта вынимаем распорное кольцо, установленное на валу шестерни (см. Разборка заднего моста) и микрометром измеряем его толщину.
Подбираем и устанавливаем новое распорное кольцо. Оно должно быть тоньше снятого на величину люфта и дополнительно тоньше на 0,05 мм – если подшипники ведущей шестерни новые или на 0,01 мм – если подшипники оставлены прежние.
При отсутствии осевого люфта ведущей шестерни специальным динамометрическим ключом с ценой деления до 0,5 кгс.м проверяем момент сопротивления вращению вала. При правильной регулировке момент сопротивления должен быть 15–20 кгс.см для новых подшипников или 7–10 кгс.см – если подшипники оставлены прежние.
С достаточной точностью момент сопротивления можно замерить бытовым безменом,…

…зацепив его крючок за отверстие фланца.


При этом требуемые значения будут меньше – 3,8–5 кгс и 1,8–2,5 кгс соответственно. Если момент сопротивления больше – меняем распорное кольцо на другое, толще на 0,01–0,02 мм, если меньше – соответственно подбираем кольцо меньшей толщины.
Болты крепления частей коробки дифференциала и болты крепления ведомой шестерни, а также их резьбовые отверстия перед сборкой обезжириваем и покрываем анаэробным герметиком. Особое внимание обращаем на чистоту торцевых посадочных поверхностей шестерен и коробки сателлитов, малейшие загрязнения или забоины недопустимы.

При установке ведомой шестерни на коробку сателлитов центрируем ее при помощи длинных болтов М10×1 (можно использовать болты от старых шатунов).

Читать еще:  Нет зарядки на высоких оборотах


При установке ведомой шестерни на коробку сателлитов центрируем ее при помощи длинных болтов М10×1 (можно использовать болты от старых шатунов).
Регулировочными гайками поджимаем подшипники дифференциала с небольшим натягом, при этом поворачиваем шестерню то в одну, то в другую сторону, чтобы ролики подшипника заняли правильное положение.

Для измерения бокового зазора в зацеплении шестерен главной передачи на картере заднего моста закрепляем индикатор, подведя его щуп к вершине зуба с наружной стороны ведомой шестерни.


Зазор должен быть 0,15–0,20 мм. Замеры следует повторить не менее чем на шести зубьях в противоположных зонах венца.
Для уменьшения зазора (отверткой или тонким стальным стержнем) ослабьте регулировочную гайку со стороны, противоположной ведомой шестерне, а другую подтяните.
Отворачивать одну гайку и подтягивать другую нужно на одинаковую величину, ориентируясь по пазам регулировочных гаек. При этом каждое отворачивание регулировочной гайки необходимо завершать небольшим ее заворачиванием. Например, чтобы отпустить гайку на пять пазов, отверните ее на шесть, а затем на один паз заверните.
Это обеспечит постоянный контакт наружного кольца подшипника с гайкой и тем самым гарантирует его фиксацию во время работы.
Для увеличения зазора всю процедуру повторите в обратной последовательности.
После регулировки бокового зазора в зацеплении проверяем осевой люфт в подшипниках дифференциала, для чего:

…закрепляем на штативе индикатор, упирая его щуп в торец ведомой шестерни. Покачивая шестерню в осевом направлении, замеряем люфт в подшипниках дифференциала.


Регулировочной гайкой, расположенной с противоположной стороны от ведомой шестерни, выставляем осевой люфт 0,035–0,055.
Далее, поджимая гайку, устанавливаем преднатяг подшипников: 0,1 – при пробеге подшипников менее 10 тыс. км; 0,05 – при пробеге более 10 тыс. км. Поворот гайки на один паз соответствует «сжатию» подшипника на 0,03 мм. Отрегулировав, затяните болты крышек подшипников и установите стопорные пластины (см. Разборка заднего моста) и еще раз проверьте боковой зазор.

ВНИМАНИЕ
Перед окончательным затягиванием болтов крепления крышек, поочередно выворачиваем их и наносим анаэробный герметик на резьбовую часть.

Регулировка главной передачи по пятну контакта зубьев – эффективный способ регулировки зацепления шестерен. Он также позволяет проверить качество регулировки, выполненной другими способами.

Нанесите на зубья ведомой шестерни краску, лучше яркую.


Проворачиваем несколько раз в обе стороны фланец ведущей шестерни, одновременно притормаживая ведомую шестерню до истирания краски в местах контакта зубьев.
Осматриваем пятна контактов на зубьях ведомой шестерни с выпуклой и вогнутой стороны.
Если пятно контакта расположено на вершине зубьев – необходимо увеличить толщину регулировочного кольца у ведущей шестерни, а если у основания – уменьшить.
Если пятно контакта смещено к центру шестерни – необходимо увеличить зазор между ведомой и ведущей шестернями, а если наружу – уменьшить.
После регулировки устанавливаем редуктор в задний мост, при этом на болты крепления и фланец наносим тонкий слой маслостойкого герметика.
Собрав задний мост и залив в него масло (см. Замена масла в редукторе), проводим испытание редуктора на ходу. Для этого совершаем поездку со скоростью 60–70 км/ч в течение 20–30 мин. Нагрев горловины картера не должен быть выше 95° (капли воды не должны кипеть).
В противном случае необходимо уменьшить преднатяг подшипников ведущей шестерни.

Пятно контакта в шестернях главной передачи

А – стороны переднего хода;
Б – стороны заднего хода;

1 – правильное расположение пятна контакта;

2 – пятно контакта расположено на вершине зуба – для исправления подвинуть ведущую шестерню к ведомой;

3 – пятно контакта расположено у основания зуба – для исправления отодвинуть ведущую шестерню от ведомой;

4 – пятно контакта расположено на узком конце зуба – для исправления отодвинуть ведомую шестерню от ведущей;

5 – пятно контакта находится на широком конце зуба – для исправления подвинуть ведомую шестерню к ведущей.

Как отрегулировать редуктор (главную пару)? Пятно контакта.

Что такое пятно контакта, это правильное зацепление между хвостовиком и планетаркой, его необходимо регулировать потому, что невозможно изготавливать 3 вещи идеально тем более те которые выливаются а потом точатся на станках а именно:

1. сам корпус моста, куда устанавливается дифференциал с планетаркой
2. сам дифференциал
3. ну и сама главная пара

причём это всё нужно идеально производить в 2-ух плоскостях и на протяжении того времени сколько выпускается данная машина или данные запчасти иногда это длится на протяжении нескольких десятилетий, по этому пятно и нужно регулировать.

Как регулировать:
так как главная пара это гипоидный редуктор, и как любой редуктор он находится в 3-ёх плоскостях, то по сути и регулировать его надо в 3-ёх плоскостях НО! ! ! по закону Гипоидного редуктора углы расположение зубцов строго регламентированы что обязывает производителей выпускать главные пары с точным ориентированием их относительно друг друга по оси Y, а именно вот так:

Вот это расстояние Х для всех главных пар конкретного моста должно быть одинаковое.
Тогда остаётся регулировать Главную пару по оставшимся двум плоскостям Z и X.
Делается это так по оси Z, регулировка осуществляется хвостовиком (подбор толщины рег. шайб), то есть он садится глубже или наоборот торчит, а по оси X самой планетаркой, а если точнее то дифференциалом, к которому прикручена планетарка, сам регулировка осуществляется с помощью регулировочных шайб.
Как правило, они идут нескольких размеров, но разные по диаметру для хвостовика и дифф.
Как же осуществлять сам регулировка, процесс муторный можно провозится и не один день.

Если меняется только дифференциал то регулируется только ПЛАНИТАРКА, а именно прикручивается планетарка и одеваются подшипники, с тем числом шайб, которые были на старом дифе, и примеряется, то есть полностью затягивается шейками подшипников, после чего проверяется люфт между планетаркой и хвостовиком, если люфта нету, то нужно планетарку отодвинуть от хвостовика, в противном случае главная пара быстро кончится, если же люфт есть то нужно измерить какой, есть 3 способа как это сделать:

1. совсем дедовский это пропустить газетку (именно газетку, так как только у газетки та толщина, которая необходима) между шестернями если её не сильно замнёт то зазор большой, если её порвёт то маленький.

2. краской, то есть на планетарку наносится краска легко смываемая, примерно на 4-5 зубов и проворачивается, вот что может получится:

А – стороны переднего хода;
Б – стороны заднего хода;
1 – правильное расположение пятна контакта;
2 – пятно контакта расположено на вершине зуба – для исправления подвинуть планетарку к хвостовику;
3 – пятно контакта расположено у основания зуба – для исправления отодвинуть планетарку от хвостовика;
4 – пятно контакта расположено на узком конце зуба – для исправления отодвинуть хвостовик от планитарке;
5 – пятно контакта находится на широком конце зуба – для исправления подвинуть хвостовик к планитарке.

3. Этот способ, как правило, применяют в мастерских специализирующихся на редукторах автомобильных, это микрометрической головкой, то есть под зуб планетарке подставляется головка и замеряется биение планетарки относительно хвостовика:

практически на всех машинах зазор этот одинаковый, есть особые случаи но это, как правило, специализированная техника. Но после сборки у железа есть такое понятие как усадка, после сборки этот зазор увеличится так как шайбы, подшипник и дифференциал могут деформироваться, по этому в идеале делать зазор чуть меньше.

Это мы рассматривали вариант замены дифференциала, при этом хвостовик не трогали вообще, когда же идёт замена главной пары, а это обязательно хвостовика то тут необходимо сначала отрегулировать хвостовик, а потом уже саму планетарку.

Читать еще:  Сход развал и развал схождение отличие

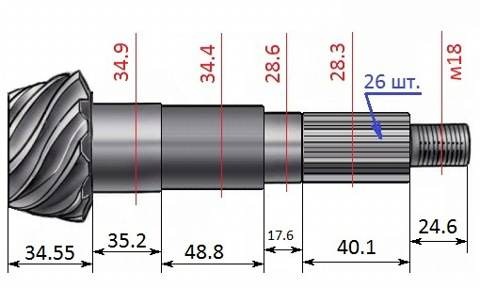

Вытаскиваем старый хвостовик и замеряем расстояние от его края до площадки, куда упирается подшипник

на рисунке это расстояние ровняется 34.55 мм, если же расстояние больше то на это расстояние убираются шайбы которые стояли на старом хвостовике, то есть к примеру если стояли 3 шайбы 0,8 + 0,25 + 0,08 а расстояние это ровняется 34.65 то надо убрать шайбу 0,08, если же расстояние меньше то добавить необходимые шайбы. Таким способом хвостовик установливается с первого раза, остается отрегулировать только планетарку.

В чём же вся сложность? А в том, что подшипники одеваются очень туго с помощью пресса или молотка, и снять их потом бывает крайне сложно, при то что снять надо не погнув шайбы, так как их, конечно же, ограниченное количество.

Регулировка переднего моста на ниве

Регулировка переднего моста нива – одна из ключевых операций, обеспечивающая комфортное и безаварийное передвижение по дорогам любого качества.

Возможные неисправности

Необходимость регулировки элементов переднего моста оценивается по наличию шумов и вибраций, возникающих в различных режимах эксплуатации ВАЗ 21214. Так, условно акустические признаки возможно разделить на две группы:
• Регистрируемые постоянно;
• Фиксируемые при торможении с помощью ДВС или разгоне.

По характеру звуки могут напоминать:
• Вой (износ главной пары);
• Хруст, «троллейбусный» гул (разрушение или перетяжка подшипников хвостовика, открученная гайка ведущего вала, подшипники полуосей, некорректная регулировка шестерен ГП редуктора);
• Прерывистое «шаркание» (подшипника дифференциала).
Сложность диагностики при этом заключается в обилии посторонних шумов, издаваемых другими узлами автомобиля.

Как отрегулировать передний мост на ниве

Для проведения регулировочных работ на переднем мосте заводом-изготовителем предусмотрены специальные съемники, оправки и приспособления. Однако ввиду ограниченности распространения и высокой стоимости их наличие не обязательно, хотя и желательно для экономии времени и точности настройки.
Поскольку основные детали РПМ соответствуют аналогичным элементам РЗМ, прослеживается соответствие технологических зазоров и порядка осуществления ремонтных операций.

Подготовка

Основному этапу предшествует подготовка, включающая:
1. Слив масла из РПМ через сливное отверстие;

2. Отсоединение карданного вала ключом на 13

3. Снятие привода правого колеса.

4. Демонтаж нижней шаровой опоры с левой стороны.

5. Удаление растяжки подвески.

6. Снятие редуктора с кронштейнов справа и слева, используя упор.

После чего следует разборка редуктора, тщательная очистка поверхностей от грязи и смазки, дефектовка компонентов.

Регулировка ведущей шестерни

Для проведения операции используется оригинальное приспособление А.95690, оправка А.70184 или аналог, изготовленный по чертежу.

Привалочная плоскость картера располагается таким образом, чтобы она приняла горизонтальное положение. Затем на постель подшипников устанавливается абсолютно ровный металлический пруток. Расстояние от прутка до оправки замеряется, вставляя в зазор под прутком регулировочные кольца из набора с шагом 0,05. Измеренное значение (базу картера) согласуется с поправкой, нанесенной на ведущей шестерне.
При сборке узла рекомендуется отказаться от стандартной распорной втулки для предотвращения повторного ремонта. Вместо нее подойдет недеформируемая стальная втулка длиной 48 мм (с запасом, при необходимости — укоротить).

Во время обточки детали контролируют усилие при проворачивании шестерни (должно составлять 157–196 Н·см), для подшипников с пробегом справедлив момент 39,2–58,8 Н·см. Использование фирменного динамометра 02.7812.9501 не обязательно.

Приемлемую точность обеспечит бытовой безмен. Во время работы с ним следует намотать один конец шнура длиной 1 м на фланец, а другой – закрепить за весы. Потянув устройство в перпендикулярном направлении зафиксируйте момент проворачивания. Так, новые подшипники должны обеспечить 7-9 кг, а с пробегом – 2-3 кг.

Процесс сопряжен с заменой опорных шайб на новые – более толстые, чем ранее. На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,8-2,1 мм. Материал шайб – бронза или сталь. При этом шестерни устанавливаются плотно, но с возможностью поворота вручную.

Боковой зазор в ГП и преднатяг подшипников дифференциала

В соответствии с инструкцией боковой зазор и преднатяг подшипников регулируется с помощью приспособления А.95688/R.

При его отсутствии заданную роль выполнит штангенциркуль подходящего размера.

Чтобы обеспечить требуемый преднатяг, фиксируют расстояние относительно крышек подшипников в начале затяжки и по ее окончании. Необходимая разница между значениями – 0,2 мм.

Бокового зазора настраивается путем подведения ведомой шестерни к ведущей до исчезновения его исчезновения. Первоначально одна из гаек находится в свободном положении, другая (рабочая) – затягивается. После устранения зазора постепенно закручивают наживленную гайку, пока губки штангенциркуля не раздвинутся на 0,1 мм.
Регулировка люфта останавливается при появлении легкого стука зубьев. Далее обе гайки равномерно закручиваются до расстояния 0,2 мм. О правильности проведенной работы свидетельствует равномерный люфт при любом положении шестерен.

Ремонт переднего моста видео

Регулировка главной пары ваз

Добрый день!
Совсем недавно перебирал задний мост (колхоз), и плохо отрегулировал главную пару. Мост не греется, но воет на скорости от 50 до 55. Проехал 4000 км, заливал разное масло – воет все также. Вопрос такой: везде пишут, что походившую пару регулировать нельзя. А с пробегом всего 4000 км- можно еще подрегулировать, уменьшив зазор в зацеплении, или же нельзя и это грозит заклинившим мостом?

Не только можно, но и нужно. Регулировать нужно любую пару. Просто если пара была не правильно отрегулирована и на зубьях есть следы выработки, забоины, выкрашивания, то в этом случае конечно регулировать нет смыла. А если состояние пары гуд, то конечно регулировать.

РаспарИвать ведущую и ведомую нельзя. А регулировать никаких препятствий. 😉

ок, спасибо. Попробую. Просто напугала меня прочитанная где-то фраза, что попытка регулировать зазор в б/ушной паре может привести к клину моста. Поезжу поаккуратней тогда первые пару сотен км

РаспарИвать ведущую и ведомую нельзя. А регулировать никаких препятствий. 😉

В хреновых ситуациях, когда нет возможности иметь парные шестерни, то устанавливал лично и регулировал старые б/у шестерни из разных комплектов. После регулировки следил за люфтом. Когда люфт увеличивался , то ещё раз регулировал , и после этого мосты долго ходили.
Масло , конечно , нигрол лил.

В хреновых ситуациях, когда нет возможности иметь парные шестерни, то устанавливал лично и регулировал старые б/у шестерни из разных комплектов. После регулировки следил за люфтом. Когда люфт увеличивался , то ещё раз регулировал , и после этого мосты долго ходили.
Масло , конечно , нигрол лил.

Не , ну это совсем от безисходности , как в старые времена. Тогда понятно. Но сейчас то. 🙁

Так а краска на что ?. Там же сразу понятно будет , ходят нормально зубы или нет ? Как можно заклинить мост , если предварительно прокручиваешь редуктор после регулировки .

вот по краске пятно не смотрел при сборке, прочитав руководство по ремонту. Типа, колхозам такой контроль не нужен. Теперь вот думаю сделать. Да и получился зазор больше, чем нужно, т.к. кое-где пара заедала при прокручивании. И отрегулировал я зазор по самому “трудному” месту. В остальных местах получилось больше положенного. После этого перебирал другу мост, с учетом уже своих ошибок. получилось все норм, работает тихо

вот по краске пятно не смотрел при сборке, прочитав руководство по ремонту. Типа, колхозам такой контроль не нужен. Теперь вот думаю сделать. Да и получился зазор больше, чем нужно, т.к. кое-где пара заедала при прокручивании. И отрегулировал я зазор по самому “трудному” месту. В остальных местах получилось больше положенного. После этого перебирал другу мост, с учетом уже своих ошибок. получилось все норм, работает тихо

Читать еще:  Установка подиумов ваз 2114

Колхозы до 80 какого то года регулируются по пятну контакта. Начиая с 80 какого то года не регулируются. Точно год не помню, может кто уточнит.

ГП не должна заедать в каких то местах. Она или заедает во всех или не заедает нигде. У вас или ведомая шестерня бракованная или криво прикрученная к корпусу дифа. Разбирать и как можно скорее.

Несколько советов при регулировке. Зазор в главной паре можно сделать безо всякого индикатора. Добиться, что бы было небольшое прикусывание, которое при перестановке самой тонкой прокладки с одной стороны дифа на другую должно пропасть. Пропало, так и оставить. Подшипники хвостовика регулировать не по измерению натяга. Натяг там нужен самый минимальный. Крутится с усилием, добавил самую токую прокладку. Начал крутится почти без усилия, люфта нет, так и оставить. Особое внимание обратить на подбор количества картонных прокладок под крышку хвостовика. Корпус подшипника хвостовика держится в корпусе редуктора именно этой крышкой. Если прокладок больше чем надо, то хвостовик вместе с корпусом двойного подшипника будет иметь осевой люфт. Если прокладок меньше чем надо, то будет течь масло. Количество прокладок подбирают так. Сначала крышку прикручивают совсем без прокладок, затем набором щупов измеряют зазор между крышкой и корпусом редуктора. Потом подбирают пакет прокладок, что бы он был по толщине равен зазору, и добавляют еще одну прокладку. Прокладки картонные, они обжимаются, но не сильно. Ступичные подшипники я так же регулирую на самый минимальный натяг. Результат – оба моста прошли уже около 100 тык. Ничего не гудит, не болтается и ничего не менялось. Выбег автомобиля такой, что все завидуют.

Колхозы до 80 какого то года регулируются по пятну контакта. Начиая с 80 какого то года не регулируются. Точно год не помню, может кто уточнит.

ГП не должна заедать в каких то местах. Она или заедает во всех или не заедает нигде. У вас или ведомая шестерня бракованная или криво прикрученная к корпусу дифа. Разбирать и как можно скорее.

Да, вот займусь на днях. Заедать-то она сейчас нигде не заедает, но зазор большой, вот и гудит. А так Вы правы- скорее всего криво прикрутил

Не , ну это совсем от безисходности , как в старые времена. Тогда понятно. Но сейчас то. 🙁

Бывает запросто, даже просто когда нет средств.

Заедать-то она сейчас нигде не заедает, но зазор большой, вот и гудит.

Зазор между шестернями должен быть одинаков по всей длине окружности шестерен. А как это проверить? Надо сделать зазор маленьким, что бы заедало слегка. И крутить. Если во всех положениях заедает примерно одинаково, то значит шестерня стоит ровно и все зубья одинаковые. А если в разных местах то заедает, то не заедает, то это не хорошо. Надо искать причину и устранять. Естественно, что потом зазор надо увеличивать, что бы не заедало.

Установка коробки дифференциала ВАЗ-2107

Установите в картере предварительно собранную коробку дифференциала вместе с наружными кольцами подшипников.

Рис. 1. Проверка предварительного натяга подшипников коробки дифференциала приспособлением А.95688/R

Установите две регулировочные гайки 4 ( рис. 1 ) так, чтобы они соприкасались с кольцами подшипников. Установите крышки подшипников и затяните болты крепления динамометрическим ключом.

Предварительный натяг подшипников коробки дифференциала и регулировка бокового зазора в зацеплении шестерен главной передачи

Эти операции выполняют одновременно при помощи приспособления А.95688/R и ключа А.55085. Закрепите на картере редуктора приспособление ( рис. 1 ) винтами 1 и 6, ввернув их в отверстия под болты крепления стопорных пластин регулировочных гаек.

Рис. 2. Проверка бокового зазора в зацеплении шестерен главной передачи приспособлением А.95688/R

По направляющей приспособления сместите кронштейн 7 до соприкосновения рычага 5 с наружной боковой поверхностью крышки и затяните винт 8. Ослабьте винты 1 и 3 ( рис. 2 ), и установите кронштейн 4 так, чтобы ножка индикатора 2 опиралась на боковую поверхность зуба ведомой шестерни у края зуба, затем затяните винты 1 и 3.

Поворачивая регулировочные гайки, предварительно отрегулируйте боковой зазор между зубьями ведущей и ведомой шестерен в пределах 0,08– 0,13 мм.

Зазор проверяют по индикатору 2 при покачивании шестерни 6. При этом подшипники не должны иметь предварительного натяга.

Регулировочные гайки должны находиться только в соприкосновении с подшипниками, в противном случае нарушается правильность измерения предварительного натяга.

Рис. 3. Схема для проверки предварительного натяга подшипников коробки дифференциала

Последовательно и равномерно затяните две регулировочные гайки подшипников, при этом крышки подшипников дифференциала расходятся и, следовательно, увеличивается расстояние “D” ( рис.3 ).

Это расхождение отмечает индикатор 9 ( рис. 1 ), на ножку которого действует рычаг 5. Гайки для регулировки подшипников коробки дифференциала затягивают до увеличения расстояния “D” ( рис. 3 ) на 0,14–0,18 мм.

Установив точный предварительный натяг подшипников коробки дифференциала, окончательно проверьте боковой зазор в зацеплении шестерен главной передачи, который не должен измениться.

Если зазор в зацеплении шестерен больше 0,08–0,13 мм, то приблизьте ведомую шестерню к ведущей или отодвиньте, если зазор меньше.

Чтобы сохранить установленный предварительный натяг подшипников, перемещайте ведомую шестерню, подтягивая одну из регулировочных гаек подшипников и ослабляя другую на тот же самый угол.

Для точного выполнения этой операции следите за индикатором 9 ( рис. 1), который показывает величину ранее установленного предварительного натяга подшипников.

После затягивания одной из гаек показание индикатора изменится, так как увеличится расхождение “D” ( рис. 3 ) крышек и предварительный натяг подшипников.

Поэтому другую гайку ослабляйте до тех пор, пока стрелка индикатора не вернется в первоначальное положение. После перемещения ведомой шестерни, по индикатору 2 ( рис.2) проверьте величину бокового зазора.

Если зазор не соответствует норме, повторите регулировку.

Снимите приспособление А.95688/R, установите стопорные пластины регулировочных гаек и закрепите их болтами с пружинными шайбами.

В запасные части поставляют стопорные пластины двух типов: с одной или двумя лапками, устанавливают пластины в зависимости от положения прорези гайки.

Регулировку и ремонт узлов редуктора выполняют на стенде, на котором можно также испытать редуктор на шум и проверить расположение и форму пятна контакта на рабочих поверхностях зубьев, как указано ниже.

Проверка контакта рабочей поверхности зубьев шестерен главной передачи

Для окончательной проверки на стенде качества зацепления шестерен главной передачи:

— установите отрегулированный редуктор на стенд и смажьте рабочие поверхности зубьев ведомой шестерни тонким слоем свинцовой окиси;

— запустите стенд; рычагами стенда притормозите вращение установленных полуосей, чтобы под нагрузкой на поверхностях зубьев ведомой шестерни остались следы контакта с зубьями ведущей шестерни;

— измените направление вращения стенда и, притормаживая, получите следы контакта на другой стороне зубьев ведомой шестерни, что соответствует движению автомобиля назад.

Зацепление считается нормальным, если на обеих сторонах зубьев ведомой шестерни пятно контакта будет равномерно расположено ближе к узкому торцу зуба, занимая две трети его длины и не выходя на вершину и основание зуба, как показано на рис. 4 “е”.

Рис. 4. Расположение пятна контакта в зацеплении шестерен главной передачи

Случаи неправильного расхождения пятна контакта на рабочей поверхности зуба указаны на рис. 4 (а, в, с, d).

Для регулировки правильного положения ведущей шестерни с заменой кольца необходима разборка узла.

При сборке повторите все операции по предварительному натягу роликовых подшипников ведущей шестерни, по проверке момента сопротивления проворачиванию, по предварительному натягу роликовых подшипников коробки дифференциала и по регулировке бокового зазора зацепления шестерен главной передачи.

Ссылка на основную публикацию
Adblock
detector
