Радиатор отопления лада гранта

Замена радиатора печки Лада Гранта

В этой статье разберем процесс замены радиатора печки Лада Гранта, перечислим инструмент для работы, а также расскажем о выборе запчасти.

Выбор запчасти

Оригинальный каталожный номер радиатора печки для Лада Гранта – 2190-8101060. Заменители:

  • Luzar – LRH 0190B;
  • Tempest -2190-8101060;
  • Gamma – GM-RR-2190;
  • Bautler BTL-0090BH;
  • Kraft KT – 104063;
  • Ganz – GRC06013.

Отдавайте предпочтение радиаторам от производителей Tempest, Kraft и Luzar.

Инструменты и материалы для работы:

  • Вороток с трещоткой;
  • Удлинитель;
  • Крестовая отвертка;
  • Герметик для системы охлаждения;
  • Головка на восемь, десять, тринадцать;
  • Шлицевая отвертка;
  • Плоскогубцы;
  • Мощные кусачки или маленькая болгарка;
  • Патрубки для системы охлаждения внутренним диаметром 16 и 18 мм (длинна 1 метр);
  • Шесть червячных хомутов c диапазоном хвата 15-25 мм.

Порядок действий по замене

  1. После того как двигатель остыл, открутите крышку расширительного бачка охлаждающей жидкости. Крышку нужно открыть для того чтобы выровнять давление в системе.

Ослабьте пробку слива охлаждающей жидкости на блоке двигателя. Пробка располагается под блоком зажигания.

Подставьте посуду для сбора жидкости и выкрутите пробку полностью. Пробка под головку на тринадцать.

Отожмите фиксатор и скиньте разъем питания из электронной педали газа.

  • Открутите три гайки крепления педали газа и снимите ее. Гайки под головку на десять.
  • Отожмите фиксатор и отсоедините разъем питания кнопки стоп-сигнала.

    Отсоедините педаль тормоза от вакуумного усилителя тормозов. Для этого плоскогубцами снимите стопорное кольцо и достаньте палец, который походит через отверстие в педали и кронштейне ВУТ.

    Отверните два винта крепления пластиковой накладки, которая затрудняет доступ к радиатору. Винты под крестовую отвертку.

    Отверните три гайки крепления кронштейна педали газа и демонтируйте его. Гайки под головку на десять.

  • В подкапотном пространстве отсоедините разъем питания на датчик массового расхода воздуха.
  • Ослабьте хомут патрубка идущего на впускной коллектор. Далее разъедините пластиковый патрубок на забор воздуха и демонтируйте корпус воздушного фильтра в сборе. Хомут под шлицевую отвертку или головку на восемь.

    Ослабьте хомут и снимите патрубок, приходящий на термостат. Также снимите патрубок, подсоединенный к помпе. Хомуты под головку на тринадцать.

    Снимите утеплитель на моторном щите так, чтобы его можно было повторно использовать.

    Перекусите или перепилите две алюминиевых трубки, которые подходят к радиатору. Трубку, которая ближе, отпилите как можно короче.

    Демонтируйте радиатор из посадочного места. При демонтаже, педаль тормоза лучше всего поставить между трубок радиатора.

    Приклейте уплотнитель на новый радиатор, так как было на старом. Чаще всего уплотнитель идет в комплекте с радиатором.

    Обрежьте на новом радиаторе патрубки как показано на фото ниже.

    Очистите посадочное место и установите радиатор.

    Наденьте по два хомута на трубки радиатора и смазав герметизирующим составом оденьте патрубки. Патрубки просовывайте со стороны моторного отсека. Головки хомутов направьте к радиатору, чтобы при установке не было проблем с пластиковой накладкой.

  • Приклейте утеплитель возле патрубков.
  • Смонтируйте кронштейн педали газа и закрепите тремя гайками.
  • Установите пластиковую накладку патрубков радиатора и закрепите двумя винтами.
  • Подсоедините педаль тормоза к вакуумному усилителю.
  • Подключите разъем питания кнопки стоп-сигнала.
  • Установите педаль газа и закрепите тремя винтами. Также не забудьте подключить разъем питания.
  • Подрежьте патрубки по размеру. Патрубки подрезайте так, чтобы они небыли натянуты и отсутствовали перегибы.
  • Заполните охлаждающей жидкостью радиатор.

    Смажьте патрубки герметизирующим составом и закрепите к термостату, помпе.

  • Установите корпус воздушного фильтра и подключите датчик ДМРВ.
  • Пропустите через сито охлаждающую жидкость и залейте в систему.
  • Запустите двигатель и проверьте соединения на утечки.
  • Посмотреть порядок работ по замене радиатора печки Лада Гранта можно в этом видео:

    Lada Granta Sport › Logbook › Installing a radiator stove from GRANTA FL.

    If you have a flank or you just wanted to install a greater stove radiator from Granta fl, then think carefully, was it worth it ?! Still, it’s easier to remove the panel and make it all bolt-on, than to go through these torments with cutting the stove body!

    Having bought a car, I immediately drew attention to the sweating windshield in the rain, this was not the case on the Prior and therefore for me it was not the norm. Since the car is in the trash in Shumkov, the valves in the trunk were sealed.
    I tore off the vibration from the ventilation holes, made additional cuts in the trunk lining, the situation became better, but not the top. Somehow, getting into a car, I noticed a red liquid in the air duct for my legs … I came to think why it’s yayayayaya …

    Unfortunately, SOD is not a system where repairs can be postponed. He took off the gas pedal (3 gait for 10), removed the radiator lining (2 self-tapping screws under the cross) and saw immediately where the antifreeze flow was. The radiator itself is such that it could work forever, but because of the e6th seam, these radiators flow. How can I conclude a contract with such suppliers . Although this is a TAZ, why am I surprised …

    Long puzzled, sawing or removing the panel. Somehow it occurred to me to try to find a radiator with removable tubes, xs how I came to this, but I found the Sokol-ToTo entry, where he installed the radiator of the stove from Granta FL , which has removable tubes, but it is noticeably larger than the radiator from the first Grants.

    From the description of the author of the post above, installing a radiator seems easy and not forced. I sawed it, sawed it here, slightly pressed the radiator and it flew in with a whistle. Horseradish!

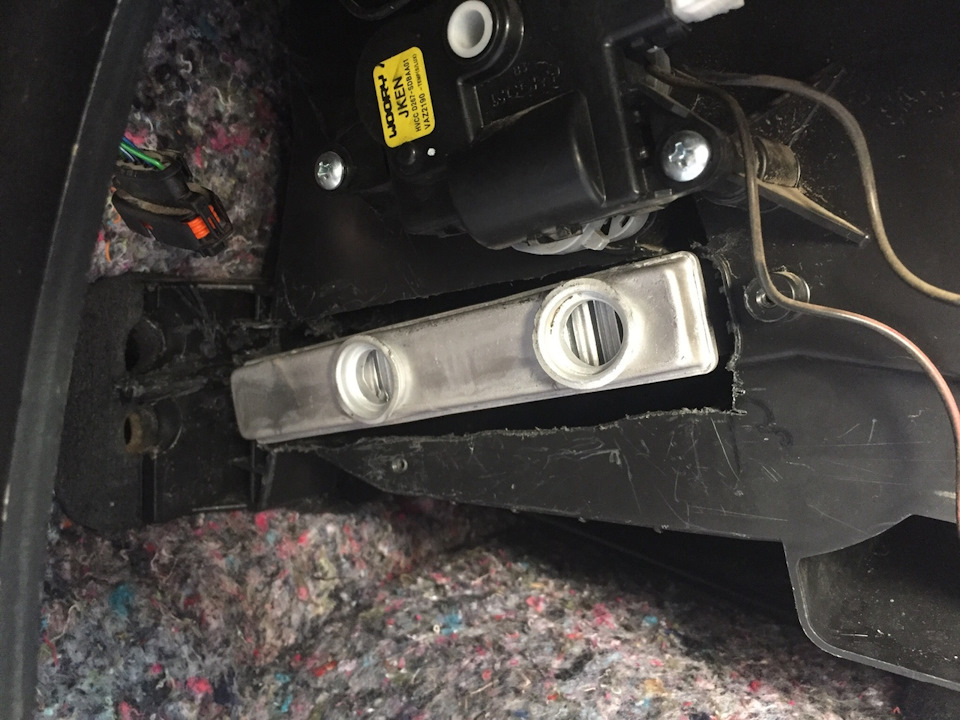

    In order to cram the invisible, you will have to pull it out and insert it here about 20 times, and at the initial stages you won’t even be able to put it in and you will have to shred everything around so that the radiator starts to enter the stove somehow. To explain what to saw and how I will not, it all comes right away, as soon as you bring the radiator to the hole, I will only say one thing that you can’t be afraid to cut too much.

    As the author has indicated above, you need to saw off the guides that are on the “input”, but something I did not see anything about the guides that are inside the stove. I understand that he bent the corners of the radiator in a vise, which gave a narrowing of the radiator and he walked along narrower guides freely.
    Fuck there!
    He squeezed it with a vice and hit it in the corners with a hammer, he didn’t want to crawl into any thicker radiator along the narrow guides that were designed for our old narrow radiator. And even if you take into account the place of work being carried out and how closely and not to swing there, the complexity increases decently.

    Rubber rings are included with the radiator and pipes, I smeared them with sealant so that I probably also lubricated the hermetic hoses of the radiator.

    I gathered everything in its place, poured antifreeze through gauze. I’ve been skating for a week, the antifreeze has fallen by about 5 millimeters, there are no leaks, the level keeps. But in the cabin when you press the gas, you can hear the murmur of antifreeze, why so? Heat blows, that it is impossible to hold a hand, there is no smell of antifreeze. Everything seems to be normal.

    Price tag: 3 000 ₽ Mileage: 76500 km

    FakeHeader

    Recommendations

    Comments 21

    Поздравляю что вы осилили трансплантацию, впихнули невпихуемого.Тоже оч недавно такое же проделал с Калиной, не хватало мне тепла, пока менял, всё проклинал, но оно того стоит, по трассе печку изредка включаю, хватает встечного потока, в городе всегда печка на первой скорости, иногда аж душно в салоне.На счёт журчания тосола, всегда делал так со всеми машинами когда менял тосол.Ни когда не заезжал на бугор передними колёсами.При заливке тосола снимите шланг с термостата который идёт на печку и через маленькую воронку через него заливайте тосол пока он не наполниться и всё, дальше его оденьте и долейте уровень в расширительный бачок чуть больше половины бачка, всё.Дайте нагрется мотору до срабатывания вентилятора, чтобы открылся полностью термостат и долить грамм 100 тосола.Всегда так делал и со многими машинами, никогда система не воздушилась.А где ваш отчёт от новом тепле в салоне?

    а какой отчет о тепле вы ждете? с термометром бегать вокруг машины не собираюсь а в конце написано
    Ц: “Тепло дует, что руку держать невозможно, запаха антифриза нет. Всё вроде в норме.”
    Больше считаю добавлять нечего. Если хочется менять радиатор ради тепла при учете, что свой не течет, то это не стоит того, если потек и машина планируется на долго, то кромсание панели возможно и имеет смысл

    Читать еще:  Обработка мовилью авто своими руками

    У вас случайно артикула её нет?

    Прочел пост, ощущение, как будто сам все это проделал))

    Ну ты и намудохался, ,

    да пёс с ним. лишь бы работал и не тёк после всех бдсм извращений над ним)

    лайк только за то что смешно описал, с удовольствием прочел)

    когда диплом защищал, преподаватели тоже смеялись)

    Полсалона перекромсал, а мог купить такой же для обычной гранты не фл. я в прошлом году менял без съёма панели
    www.drive2.ru/l/513265772814926563/

    В смысле перекромсал? Ты не видишь какой у меня старый радиатор и какой у тебя? Если бы у меня была печка нового образца ясен хрен ничего этого не оказалось бы

    Думаю ничем они не отличаются кроме толщины, кому на АвтоВАЗе придёт в голову менять посадочные размеры

    Чтобы не журчало на горку передним левым колесом по диагонали. Минут 5 дать поработать

    Слышал про это. Попробую

    Попробовал? Помогло? У меня сук тоже журчит, где то на 2500+ оборотах это постоянно, а так с утра журчит при запуске движки. У меня радик то не от фл, я тут у тебя фото присылал какой у меня стоит, тож пробовал на горке газовать, патрубки мять, крышки бачка менять, не помогло. Пробовал опрессовку системы делать, качал воздух насосом что аж бачек раздуло и смотрел патрубки, не текут нигде, радик печки тоже не течет, при таком давлении видно было бы если бы чет текло. Думал журчит от прокладки бц, думал мож прогарела сучара и воздух гонит в систему, хера там норм прокладка, цилиндры смотрел эндоскопом через свечной колодец нет отмытых мест, одевал гандон на бачек и газовал типа проверка прорыва газов в систему охлаждения, тож все ок, газы не идут, презик только не по назначению загубил думаю, журчит от радика все же так как трубка обратки дюжа длинная, стоит ближе к водительскому сиденью, хер знает зачем так сделали, на том радике что ты поставил обратка ближе к моторному щиту, а у тебя тож журчит, стало быть не в трубке обратки причина. Может эти шумы и были с момента покупки машины, как то не замечал может раньше, но как вот услышал журчания эти так теперь не могу спокойно ездить, журчит гадость аж сквозь музон слышу)) вот можешь видос глянуть, такой у тебя звук или нет

    ничего не делал, как-то сильно не слышно, уже даже и забыл, но если журчит, значит есть пространство свободное, а это воздух. Попробую попозже заехать на эстакаду по-газовать, может поможет

    Ну факт в том, что на гранте воздух сам уходит, если он есть в системе, это на первых калинах и других моделях ваза надо было на горке газовать, а в грантах, калинах2, вестах не надо, он сам выходит, если сам не вышел значит и на горке не выйдет, ну в так попробуй погазуй, только пробку ширбака скрути когда это делать будешь чтобы уж совсем по феншую😁 только больше 3500 не газуй а то увидишь фонтан красной жижи из бачка 🤣 так погазуй пока карлсон не включится и поидее воздух должен выйти)

    Так гранта и калина 1 одна и та же машина. Калина 2 другая или я что-то путаю? И воздух вручили выйдет сам, потому что самая низкая точка это радиатор печки.

    Не, отличие системы охлаждения у калины1 и гранты в том что у гранты печка в малом круге как и бачек, а у калины по другому, многие калиноводы переделывают сод, делая как у гранты

    Лада Гранта норма › Бортжурнал › Замена радиатора печки без распила панели на ладе гранта

    Всем доброго времени суток. Дело было так:
    Присутствовала небольшая течь антифриза на радиаторе охлаждения двигателя. По совету знакомого залил в систему охлаждения герметик для системы охлаждения. Через день утром печка стала дуть холодным воздухом. При прогазовке слегка теплело. После снятия патрубков радиатора печки было выяснено что он забит, т.к. невозможно было его продуть. На фото видно что герметик, залитый мною, забил напрочь радиатор печки.

    Теперь о замене:
    Необходимо купить новый радиатор и именно для гранты, т.к. другие не подойдут, и готовьтесь — он стоит в 2 раза дороже чем обычный, например от калины. еще необходимо купить маленький тюбик обычного герметика, по одному метру патрубка d-16, d-18. и канистру антифриза (мне хватило 5 литров).
    работу лучше выполнять вдвоем, далее поймете почему. по времени занимает часа 3-4 с перекурами.
    Снимаем аккумулятор, воздуховод (соединяющий корпус воздушного фильтра и дросельную заслонку) и корпус воздушного фильтра. все это снимается без труда.

    Отсоединяем разъемы, мешающие нам, как тот на фото

    Сливаем антифриз.Метровый кусок патрубка d18 вводим со стороны левого колеса, и у колеса конец этого патрубка суем в канистру для слива антифриза. Один человек снимает верхний патрубок (идущий с термостата), а второй человек быстро надевает метровый патрубок d18 на термостат.

    Потом нужно дуть в расширительный бочек чтоб быстрее слился антифриз.
    Тоже самое проделываем с нижним патрубком, только там d16.

    ВНИМАНИЕ — патрубки от печки нужно держать к верху, чтоб не пролился антифриз.
    после этого сняв оба метровых патрубка вставляем тот у которого d16 в верхний патрубок печки, а нижний патрубок суем в бутылочку. и дуем в верхний патрубок. Все, антифриз слит.
    Далее приступаем к снятию педали газа, тормоза и радиатора печки.
    чтоб снять педаль газа нужно снять фишку и открутить 3 гайки ключом на 10.

    За педалью газа находится металическое крепление этой педали, его тоже необходимо снять. открутить 3 гайки ключом на 10.
    педаль тормоза снимать не нужно, а нужно лишь вынуть палец и нажать на нее.

    Здесь нужно будет поматериться.
    потом нужно снять пластмасску, закрывающую радиатор печи и отпилить верхнюю трубку после изгиба. Вытянуть в подкапотное пространство ее вместе с патрубком. Отпилить нижнюю трубку перед изгибом и тоже вынуть в подкапотное пространство. Вытягивая радиатор нужно нажать на педаль тормоза.
    на новом радиаторе отпилить трубки как на фото, можно побольше и примеряя отпилить лишнее.

    главное чтоб на короткой трубке остался прямой участок в сторону кузова. края обработать напильником.
    Радиатор по периметру обклеить паралоном или на двухсторонний скотч тонкий материал, который кладут под ламинат. Делается это чтоб радиатор не болтался в посадочном месте. Потом ставим радиатор на свое место и со стороны двигателя надеваем потрубки. один человек в салоне, а другой вкручивая пропихивает патрубок на трубку радиатора. сперва нижний, потом верхний. Все садим на герметик и для надежности на два хомута.

    Только вот хомуты на верхнем патрубке поставить нужно так чтоб затягивающие винты были между трубкой и радиатором и закручивались снизу.

    Потом отмерив нужную длину патрубков одеваем их куда положено посадив на герметик. заливаем тонкой струйкой антифриз. Ставим на места педали, фильтр, фишки, аккумулятор. добавляем антифриз. Заводим и доем поработать. следим за уровнем в расширительном бочке. Дуем со всей мощи в расширительный бочек ( туда дунул — подождал, от туда воздух вышел. делаешь это до тех пор пока булькать не перестанет. доводишь до срабатывания вентилятора, еще несколько раз продуваешь и закрываешь пробку. Потом едешь на горку и открыв пробку на расширительном бочке прогазовываешь для выгонки оставшегося воздуха из радиатора печки. ВСЕ.

    Цена вопроса: 2 500 ₽

    Лада Гранта 2012, двигатель бензиновый 1.6 л., 87 л. с., передний привод, механическая коробка передач — своими руками

    Машины в продаже

    Лада Гранта, 2019

    Лада Гранта, 2020

    Лада Гранта, 2015

    Лада Гранта, 2020

    Смотрите также

    Комментарии 119

    странные диаметры трубок в печке. на стоке так же? Патрубки стоят двадцатки! как же их ужимали на заводе в 16й? не понимаю …

    расширительный “бАчОк” … Как можно сделать 2 ошибки в одном слове? )))))

    тебе показалось.проходи мимо

    Нет, не показалось, еПать ты умный! :))

    хватит чернила тратить на меня. иди с миром

    Вот теперь я её точно не куплю

    Мне по такой же схеме пропил делали, но больше в размере. У меня гранта 2014 года.

    А почему пропил не сделать как на калине? Там что то мешает?

    А вы видели радиатор калины? Он вообще другой. И система совсем другая. И на фото в отчете все понятно что и почему. Или вы не разбирали эту систему никогда. Извините если грубо ответил.

    Осенью потекла печка, но было уже холодно делать самому. Сервису разбирать панель не доверил, итого распилка.
    Неделю назад обнаружил, что опять течет. Переделал.
    Отписываюсь по результату.
    1)На обеих трубках примерно 2 см на конце развальцовано в бОльший диаметр. (см приложенную фотку).
    Поэтому на короткой трубке прямой участок составляет около 3 см. Плюс проход через кузов примерно в этом же месте. В результате нормально соединить 2 куска от одного радиатора не получится никак, оно будет держаться еле-еле, плюс постоянно долбиться хомутом об проход через кузов.
    Теоретически можно было бы пустить шланг от трубки напрямую на мотор, но! Родные шланги имеют S-образную форму специально, чтобы перекладка мотора под нагрузкой не пережимала проходное сечение. Поэтому прямым шлангом их заменить невозможно.
    Итого, единственное (на мой взгляд) правильное решение — использовать трубку от старого радиатора.
    Как это выглядит
    1)На старом радиаторе пилим короткую трубу максимально близко к повороту (90 град), там где труба еще ровная.
    2)На новом радиаторе пилим трубку примерно в 0,5-1см от утолщения (оставляем максимум длины, чтобы только проходила на место).
    3)В зоне прохода трубок через кузов кроме губчатой резинки есть еще пластмассовые направляющие (на корпусе отопителя и на крышке). Их диаметр соответствует трубкам, шланги нормально не пролазят. Поэтому с крышки я их выломал плоскогубцами, а с корпуса выпилил ножовочным полотном вместе со стойкой для второго крепления крышки. Конструкция при этом на мой взгляд не пострадала, потому что крышка упирается в край педали газа и мертво стоит на месте даже с одним шурупом.
    Что получаем в итоге:
    S-Образный шланг >шланг 16 мм

    Читать еще:  Узнать пробег авто по вин коду бесплатно

    Я три года отъездил и ни капли не просочилось. Так и продал.

    Очень опасная конструкция! Трубки остались без развальцовки, хомуты могут не выдержать, шланги могут лопнуть — ведь они проходят через кузов, да и ДВС колеблется … Кипяток под давлением в ноги! Девушка одна инвалидом осталась, после такого ремонта.
    В дороге, да на скорости… еще и в ДТП можно попасть.

    думаю для прикола как на классике поставить туда шарнирный кран на стыке патрубка со шлангом, или даже тройник воткнуть мини малый круг создать тем самым, так сказать на будущие если еще раз нужна будет замена радиатора перекрыл краник заменил радиатор и открыл снова, воздух прогнать))) ну если замарачитваться так с песенкой… а так добавил себе на закладку инфу… а то тоже стал дуть теплым воздухом, вместо горячего.

    Интересная конструкция, а соединение надежное?

    Меняем радиатор печки на Лада Гранта своими руками + видео

    Лада Гранта стала действительно популярным автомобилем. И, во многом, случилось это благодаря доступной цене и неплохим комплектующим. К примеру, печка на Лада Гранта установлена довольно неплохая, так как прогревает она салон до нужного уровня очень быстро. Над этим вопросом инженеры АвтоВАЗ поработали очень хорошо, так как для наших суровых зим очень актуален вопрос качественного обогрева салона.

    Демонтируем радиатор печки Лада Гранта

    Этот радиатор в итоге «потёк» в салон автомобиля. А пары антифриза вредны!

    Несмотря на то, что к качеству исполнения печки обычно претензий нет, поломки всё же могут произойти. Если сосредоточиться на радиаторе, то он может забиться или же потечь. В любом случае, нужно сразу же приступать к демонтажу печки, после чего её уже можно будет детально осмотреть, и разобраться в причинах поломки.

    Большинство работ придётся проводить на верхней части моторного отсека, а также из салона машины. По сути, ни яма, ни домкрат, ни подъёмник в этом случае нам не потребуются. Учитывайте лишь то, что доступ в моторный отсек будет крайне сложным.

    1. Для начала, откручиваем пару хомутиков, которыми крепятся патрубки печки к радиатору отопителя. Этим самым мы освобождаем их, чтобы суметь снять патрубки полностью.
    2. Теперь нам будет доступен слив охлаждающей жидкости из радиатора. Естественно, что заранее придётся позаботиться о ёмкости, куда эта жидкость будет сливаться.
    3. Патрубки же, по возможности, отводим в сторону. В принципе, большая часть работы в моторном отсеке на этом завершается.
    4. Далее следует работа из салона машины. Возле ручника можно обнаружить один саморез, которым крепится тоннель, а также ещё один саморез для фиксации кожуха стояночного тормоза. Откручиваем их полностью. Помимо этого, со стороны водителя и со стороны пассажира будет ещё по два самореза, которыми крепится тоннель с обеих сторон.

    Один саморез под тоннелью ручника

    Открутить два самореза. Один на фото видно, второй правее, ближе к ручке КПП

    Три болта крепления педали

    Открылся доступ к патрубкам радиатора отопителя

    Отпиливаем трубки радиатора для его съёма

    Установка нового радиатора Лада Гранта

    Новый радиатор должен быть оригинальным или, по крайней мере, совместимым с ним по размерам и техническим параметрам.

    Аккуратно обклеиваем его по периметру поролоном, после чего начинаем работать с окном в корпусе печки.

    Аккуратно прорезаем небольшое окошко подходящего размера, ближе к нижней части корпуса печки.

    После этого новый радиатор станет на своё место очень хорошо. Сборка всех остальных частей производится в обратной последовательности.

    Выбор нового радиатора отопителя (проверенные артикулы)

    На роль штатного радиатора отопителя неплохо подойдёт модель специально для Лада Гранта Лузар под индексом LRh 0190b.

    Он полностью выполнен из алюминиевого сплава, а цена данного радиатора составляет около полутора тысяч рублей. Помимо Лада Гранта, подойдёт он и для установки во вторую версию Лада Калина.

    В общем же, на отечественном рынке, пока что, редко встречаются альтернативы. Так что автолюбителям приходится довольствоваться данным радиатором. Впрочем, он показывает себя достаточно хорошо, особенно, если не применять для его «ремонта» специальные присадки, которые заклеивают собой каналы подачи жидкости.

    Радиаторы, так называемого, нового образца, характеризуются особенностями крепления. К тому же, такие радиаторы не цельные, а состоят из двух частей. Они собраны вместе посредством трех саморезов.

    Что же касается «старого» образца радиатора, то он имеет полностью цельную структуру. Впрочем, большинство элементов крепления совпадает с новым типом, так что установка любого из них не должна привести к каким либо трудностям.

    Советы

    Потёк Антифриз в салон

    Чтобы не допустить появления проблем с радиатором отопителя, за ним нужно тщательно следить. К примеру, уже с первых дней покупки машины периодически заглядывайте под машину, чтобы увидеть, есть ли там темные пятна. А в моторном отсеке не лишним будет пронаблюдать состояние шлангов системы охлаждения. Если вы заметили следы антифриза в любом из этих мест, то нужно сразу же обращаться за помощью, или же проводить ремонт самостоятельно.

    Шланги подключения радиатора печки, по возможности, нужно заменить новыми, промазав места соединения герметиком. Но некоторые не согласны с этим мнением. Ведь герметик со шланга может попасть внутрь системы охлаждения и привести к порче помпы. В результате чего ремень ГРМ порвётся и клапана встретятся с поршнями.

    Устройство печки/отопителя Гранты

    Салон ЛАДА Гранта не прогревается в мороз, и замерзает лобовое и боковые стекла ? Причина одна — плохо греет печка. Система отопления, кондиционирования и вентиляции салона ЛАДА Гранта выполняет ряд функций (греет, охлаждает, вентилирует салон), в этой статье мы рассмотрим устройство отопителя в отдельности.

    Элементы системы отопления, кондиционирования и вентиляции, расположенные в салоне ЛАДА Гранта

    Рис. 1 (вид со снятой панелью приборов): 1 — левый воздуховод: 2 — короб подачи воздуха в центральные дефлекторы панели приборов; 3 — каркас панели приборов; 4 — правый воздуховод; 5 — блок рециркуляции; б — воздухонагнетатель; 7 — электродвигатель вентилятора; 8 — блок дополнительных резисторов; 9 — воздуховод (в комплектации с кондиционером — место установки корпуса испарителя); 10 — корпус блока отопителя

    На автомобиль установлен отопитель жидкостного типа. Основные узлы отопителя:

    Вентилятор отопителя ЛАДА Гранта (воздухонагнетатель)

    Электродвигатель 7 (см. рис. 1) вентилятора с возбуждением от постоянных магнитов обеспечивает регулируемую подачу наружного воздуха к заслонкам отопителя и кондиционера.

    Для получения разных значений частоты вращения в цепи питания электродвигателя установлен блок дополнительных резисторов.

    Блок дополнительных резисторов ЛАДА Гранта

    Блок дополнительных резисторов 8 (см. рис. 1) состоит из трех резисторов и предохранителя. При прохождении тока:

    1. через все три резистора обеспечивается 1-я скорость вращения вентилятора отопителя,
    2. через два резистора — 2-я скорость,
    3. через один -3-я скорость.
    4. при включении электродвигателя без дополнительного резистора якорь электродвигателя вентилятора вращается с максимальной, 4-й скоростью;

    Радиатор отопителя ЛАДА Гранта (теплообменник)

    Теплообменник отопите­ля, предназначен для нагревания поступающего в салон воздуха теплом охлаждаю­щей двигатель жидкости. Радиатор отопителя связан с системой охлаждения двигателя двумя шлангами, проходящими в моторном отсеке.

    Радиатор отопителя помещен и пластмассовый корпус 10 (см. рис. 1), установленный в центральной части панели приборов.

    Заслонка регулятора температуры воздуха

    Заслонка регулятора температуры воздуха, поступающего из отопителя в салон. От изменения ее положения зависит количество воздуха, проходящего че­рез теплообменник отопителя, и наружно­го воздуха, поступающего в обход тепло­обменника.

    Заслонки распределения воздуха

    Заслонки распределения воздуха, поступающего из отопителя по воздуховодам в салон или для обдува ветрового стекла.

    Датчик температуры воздуха салона ЛАДА Гранта

    Датчик температуры салона расположен в корпусе плафона освещения салона. Для исключения неверных показа­ний значений температуры из-за влияния нагретых элементов датчик снабжен систе­мой принудительного обдува. Система, обеспечивает равномерное протекание воздуха из передней части салона автомобиля через корпус датчика.

    Для нормально­го движения воздуха предохраняйте вход­ное отверстие корпуса датчика от попадания каких-либо твердых частиц или жидкости. Особенно это касается случаев химической чистки салона. Во время убор­ки салона пылесосом категорически запрещается подносить всасывающий наконеч­ник трубы пылесоса к входному отверстию датчика. При затрудненном протекании воздуха через корпус датчика нормальное функционирование системы автоматического управления климатом нарушается.

    Схема движения воздушных потоков в системе отопления, кондиционирования и вентиляции воздуха ЛАДА Гранта

    1 — дефлекторы обдува ветрового стекла; 2 — заслонки распределения воздушных потоков к дефлекторам ветрового стекла и дефлекторам панели приборов; 3 — дефлекторы панели приборов; 4 — воздуховоды зоны ног водителя и пассажиров; 5 — заслонка распределения воздушных потоков к дефлекторам панели приборов и воздуховодам обогрева зоны ног водителя и пассажиров; 6 — радиатор отопителя; 7 — воздушный фильтр поступающего в салон воздуха; 8 — заслонка рециркуляции воздуха; 9 — короб воздухопритока; 10 — воздухозаборник в салоне автомобиля; 11 — крыльчатка вентилятора; 12 — электродвигатель вентилятора; 13 — испаритель кондиционера; 14 — дренажное отверстие для слива конденсата; 15 — заслонка регулятора температуры; 16 — корпус блока системы отопления и кондиционирования

    Подробно органы управления отопителем, кондиционером и вентиляцией описаны в другой статье.

    Как самостоятельно заменить радиатор печки на Ладе Гранте

    АвтоВАЗу удалось переориентировать на себя многих автолюбителей, презентовав успешные отечественные автомобили. Совсем неудивительно, что Лада Гранта стала самым популярным и любимым автомобилем на российском пространстве. Чтобы наградить её таким несомненным лидерством, производитель учёл и суровые местные условия, и качество автодорог, и прочие особенности, благодаря которым удалось создать автомобиль, в котором водитель и пассажиры чувствуют себя комфортно. Ещё одним весомым преимуществом Лады Гранты является её доступная стоимость, поэтому загонять себя в «финансовое рабство», всю жизнь выплачивать сумасшедшие кредиты точно не понадобится.

    Однако важно понимать, что ни одно устройство, ни один механизм, в том числе и автомобиль, не может работать вечно безупречно. В какой-то момент придётся сталкиваться с поломками, которые нужно будет устранять собственными силами или прибегая к помощи квалифицированных мастеров. Спешить на СТО мы не рекомендуем, полезно научиться самостоятельно решать проблемы, лично участвовать в «судьбе» своего автомобиля. Если вы внезапно обнаружили течь, значит, радиатор печки нуждается в вашем внимании. Конечно, выявить проблему, а уж тем более её устранить достаточно сложно человеку, у которого за плечами нет технического образования. Однако это не беда, мы поможем вам, сориентируем вас на правильные действия, совершив которые ваш «железный конь» вновь порадует вас своей активной резвостью.

    Процесс замены

    Иногда владельцам Лады Гранты приходится сталкиваться с ситуацией, когда обнаруживается течь радиатора отопителя. В этих случаях автовладельцы принимают различные решения. Одни предпочитают приобрести герметик и при помощи его остановить течь. Действительно, «волшебный» герметик очень быстро справляется с такой проблемой. Однако следует учитывать, что наряду с возникшими дырами герметик закупоривает и остальное пространство радиатора, вследствие этого рассчитывать на отличную работу печки будет бесполезно.

    Обнаружив, что печка дует холодным воздухом или потоки тёплого воздуха поступают в салон, но крайне медленно, следует заподозрить проблемы с радиатором. В этом случае мы вам настоятельно рекомендуем его снять, а затем провести тщательный визуальный осмотр. Только после этого можно принимать решение относительно всех последующих действий. Можно подвергнуть его тщательной очистке, продуть его. Если же абсолютно понятно, что вернуть ему прежнее состояние невозможно, очистить не удастся, тогда приходится прибегать к кардинальным мерам, к которым относится замена радиатора печки.

    Демонтаж

    Какое бы решение вы ни приняли, вам в любом случае первоначально придётся осуществить демонтаж проблемного устройства. Однако многие водители совершенно не понимают, как вынуть радиатор печки на автомобиле Лада Гранта. Это, конечно, понятно, не каждый раз и не всем приходится осуществлять такие действия. Однако чтобы вы не зашли в тупик, мы поможем вам решить такую проблему, снабдив вас полезной информацией.

    Прежде всего, хотим обратить ваше внимание на то, что во время демонтажа вам не потребуется загонять ваш автомобиль на яму, использовать домкрат или специальный подъёмник. Снимать радиатор вы будете через моторный отсек, а также несколько раз придётся прибегнуть к выполнению отдельных манипуляций из салона вашей машины.

    Безусловно, очень важно отсоединить все патрубки, подходящие к радиатору. Начните с того, что ослабьте хомуты, фиксирующие шланги и патрубки. Теперь нужно аккуратно слить охлаждающую жидкость, заполняющую пространство демонтируемого вами устройства. Поскольку эта жидкость вам пригодится впоследствии, позаботьтесь о ёмкости, в которую вы сможете её слить и обеспечить также её временное хранение. После завершения процесса слития жидкости можете смело открутить и отсоединить все патрубки и шланги.

    Следующие действия вам нужно будет выполнить, переместившись в салон вашего авто. Теперь свои усилия направьте на демонтаж тоннеля. Первоначально открутите саморез возле ручника, а затем тот, что фиксирует кожух тоннеля. Теперь загляните на боковую сторону тоннеля только со стороны пассажирского сидения. Там вы тоже обнаружите два самореза, избавьтесь и от них.

    Теперь аккуратно подденьте чехол ручки переключения передач, а затем и тоннель, и поднимите их вверх, а затем сдвиньте влево. Переведите своё внимание на педаль газа, вам следует открутить гайки, удерживающие её, а также подставку к ней. После этого вы уже будете видеть кожух радиатора, который тоже нужно открутить, а уже затем его аккуратно вынимать. После таких ваших стараний вы наконец-то доберётесь до желаемой цели, однако радоваться рано, вам придётся отпилить трубки радиатора, в противном случае демонтировать его вам не удастся. Остаётся нажать на педаль тормоза, поскольку она выступает в качестве определённого препятствия, а уже затем извлекать вышедшее со строя устройство. На этом процесс демонтажа завершается, можно смело приступать к дальнейшим действиям.

    Промывка

    Если вы осмотрели снятый радиатор и убедились в его целостности, значит, проблема заключается только в его чрезмерном загрязнении, соответственно, это устройство нуждается в тщательной очистке. Конечно, если вы заранее убеждены, что радиатор в порядке, то промыть его, можно даже не прибегая к демонтажу.

    Однако можно подвергнуть очистке и уже снятый радиатор. Предлагаем вам обзавестись специальными химическими веществами, которые сумеют справиться с «вековой» грязью. Опытные автовладельцы могут дополнительно разобрать радиатор, потом продолжить его чистку при помощи своеобразного ёршика. Мы не рекомендуем вам прибегать к таким действиям, чтобы не усложнять себе «жизнь» и не спровоцировать ещё большие проблемы.

    Чистить снятый радиатор можно без опаски за то, что химические вещества могут агрессивно воздействовать на остальные элементы, участвующие в процессе отопления. Обращаем ваше внимание, что химические вещества следует подбирать не бездумно, не слепо ориентируясь на советы своих друзей, а исходя из того, из какого материала выполнен радиатор.

    В частности, если у вас в наличии имеется медно-латунный вариант, вам нужно приобрести каустическую соду и именно ею промыть устройство. Если же ваше устройство выполнено из алюминия, пользоваться содой запрещается, вам потребуется кислота. Чистите устройство, заливая химическое вещество внутрь и поливая его обязательно сверху. Очень важно прочистить все поры, чтобы впоследствии салон вашей Лады Гранты прогревался максимально быстро.

    Установка нового радиатора

    Если же вы выявили, что извлечённый вами радиатор больше непригодный к дальнейшей эксплуатации, тогда направьтесь в автомагазин для приобретения нового. В этом случае надеяться на «авось» нельзя. Нельзя возвращать на место негожее устройство. Вы можете устранить течь, но вы не сможете в отдельных случаях качественно прочистить радиатор, если он уже подвергался несколько раз «атакам» герметика. При установке такого забитого устройства не только отопление вас будет огорчать. Самое страшное, что может случиться с вашим авто, так это перегрев двигателя, вследствие которого его просто заклинит. В этом случае ваше авто откажется вам повиноваться, а вам, чтобы его «расшевелить» потребуется проводить серьёзный ремонт всего двигателя. Кстати, такой ремонт вам обойдётся в довольно кругленькую «копеечку». Именно по этой причине рекомендуем вам следить за тем, чтобы ваш движок не перегревался.

    Итак, если возникла необходимость установить новый радиатор, уточните его размер, а затем отправляйтесь в магазин. В этом случае даже при отсутствии оригинального устройства специалисты магазина смогут подобрать подходящий «неродной» вариант. Очень важно, чтобы он совпадал полностью по размеру и техническим параметрам. Кстати, хочется отметить, что производитель оснащает Ладу Гранту алюминиевым радиатором.

    Процесс установки нового радиатора полностью идентичен демонтажу, но только выполняемому в обратной последовательности. Подведите все шланги и патрубки, зафиксируйте их, а при необходимости затяните хомутами. Убедившись, что всё выполнено на «отлично», можете заливать антифриз.

    Чтобы ваш новый радиатор был «долгожителем» и вам не пришлось слишком часто приобретать новое устройство, мы рекомендуем почаще заглядывать в моторный отсек и внимательно осматривать его пространство. При обнаружении настораживающих пятен, течи моментально осуществлять профилактические мероприятия. Важно вовремя менять потрескавшиеся патрубки и шланги. Только такое заботливое поведение о своей «железной лошадке» позволит ей успешно работать и радовать вас своей прекрасной ездой.

    Итак, мы уверены, что, изучив рекомендации, вы сможете справиться с такой задачей, как демонтаж и последующая установка нового радиатора. А также вам будет несложно проводить качественную чистку устройства, если в этом будет возникать острая необходимость.

    Ссылка на основную публикацию
    Adblock
    detector
