Признаки неисправности вариатора ниссан х трейл т31

PryazhonovPodbor › Blog › Проверка вариатора (CVT) автомобиля с пробегом

Друзья, всем привет! Во-первых, поздравляю всех с наступившим 2017-м годом! Ура!:))
А во-вторых, сегодня я хочу поделится с вами информацией про вариаторы, а именно их проверку на автомобиле с пробегом.

CVT, Continuously Variable Transmission

Всем уже давно известно, что конструктивно вариаторы представляют собой систему из двух конусовидных шкивов, соединенных между собой ременной передачей. В каждом шкиве находится пара конусов, направленных друг к другу, взаимное сближение либо отдаление которых во время работы двигателя приводит к изменению радиуса движения клиновидного замкнутого ремня, либо цепи. За счет этого изменение передаточного отношения происходит плавно.

Наиболее широкое распространение вариаторы получили на автомобилях концерна «Рено-Ниссан». Выпускает агрегат японская фирма «Джатко», а самая распространенная модель – JF011E. Среди «Ниссанов» этим вариатором могут похвастаться «Х-Трейл» (кузов Т-31), «Кашкай» и «Теана». У «Рено» это «Латитюд», «Колеос», «Меган», «Сценик» и «Флюэнс». Кроме того, вариаторы «Джатко» использует «Мицубиси» – на моделях «Лансер» и «Аутлендер». Они же ставятся на соплатформенные французские кроссоверы «Ситроен С-Кроссер» и «Пежо-4008». Но и это еще не все. «Сузуки-Кизаши», «Додж-Калибр» и «Джип-Компас» – у них тоже вариатор «Джатко»!

Теперь ближе к делу — на что обратить внимание при осмотре машины с таким типом КПП?
Первое, что должно заставить вас насторожится – это рывки автомобиля при разгоне. В идеальном случае машина должна ровно (как например электромобиль или троллейбус) набирать скорость при неизменных оборотах двигателя. Если явно заметны рывки или провалы, то прежде всего надо проверить… сам двигатель. Вариатор может быть и не при чем. Но если мотор заведомо исправен и работает ровно, а автомобиль все равно дергается при разгоне, то это скорее всего означает, что вариатор доживает последние дни (в лучшем случае – месяцы).

Далее смотрим на обороты двигателя при равномерном движении: на скорости 80 км/ч стрелка тахометра должна показывать примерно 2000-3000 об в минуту. Если же стрелка зашкаливает за отметку 4000 об. в минуту, то вариатор неисправен. Явным свидетельством поломки будет и попытка двигателя заглохнуть при торможении. В этом случае ремонт трансмиссии не за горами и лучше отказаться от покупки такого экземпляра. Совсем не лишней будет и проверка уровня и состояния залитого в вариатор масла.

Бесступенчатые трансмиссии очень боятся (намного больше чем АКПП) масляного голодания. Поэтому уровень обязательно должен быть в норме. Черный цвет масла – недопустим. Это значит, что менять его уже бессмысленно – вариатор нужно разбирать и чинить. Для уверенности специалисты по вариаторам советуют капнуть маслом на белый лист бумаги и посмотреть получившиеся пятно на свет. Оно может быть желтым или красным, но ни в коем случае не коричневым или коричнево-черным. Даже если продавец (стремясь скрыть признаки износа вариатора) сменил масло, то запах гари все равно останется. Пахнет паленым – диагностику можно не продолжать.

Признаки выхода из строя вариатора (для всех типов): шум, хрюки, рокот (напоминает неисправный задний редуктор ТАЗа). Как диагностировать: выключить кондиционер и музыку, на скорости

60 из режима D перевести в N и прислушаться к источнику звука. Чаще звуки производят подшипники, являясь одними из самых нагруженных элементов. Обязательно проверьте как движется машина с постоянной скоростью в т.ч. в режиме круиз-контроля!

Самая распространенная неисправность вариатора – износ подшипников конусов, сопровождаемый характерным гулом. Иногда при диагностике шум вариатора списывают на передние ступичные подшипники – и меняют их на новые, а шум никуда не уходит… Первые симптомы могут проявиться уже при пробеге 50 000 км. Замена четырех подшипников с запчастями обойдется в 35 000 — 40 000 рублей. Чаще таким недугом страдает «Ниссан-Кашкай», реже – «Х-Трейл», а меньше всех – «Мицубиси-Аутлендер». У последнего, кстати, такое происходит при гораздо большем пробеге: 150 000–200 000 км.

Есть несколько причин, приводящих к шуму подшипников. Первая – продукты износа попадают на рабочие поверхности и ускоряют их разрушение. Два масляных фильтра и магнит для сбора металлической пудры не в состоянии поставить барьер коварным продуктам износа. Сокращение интервалов замены масла до 30 000–50 000 км может продлить срок службы подшипников. Но единого мнения нет даже среди специалистов, а статистика по маслу неоднозначная. Много примеров, когда один вариатор отхаживает 100 000–120 000 км и остается тихоней, а другой в аналогичных режимах эксплуатации нещадно гудит уже после 50 000 км пробега. Отсюда вытекает вторая причина – нестабильное качество подшипников. Третья – подшипники не выдерживают нагрузок и разрушаются из-за низкого класса точности и малой динамической грузоподъемности.

Наиболее серьезным и материально затратным дефектом из выше перечисленных является дефект вариаторной передачи. Он возникает когда ремень проскальзывает между шкивными конусами с одновременным образованием задиров на торцах ременных сегментов и рабочих поверхностях конусов. Устранить эту неисправность возможно только путем полной замены.

Не забудьте осмотреть радиатор вариатор (если он есть), проверить уровень масла на холодную и на горячую (он должен быть разным). Пожалуй, это всё о чём я хотел сказать в этой записи. Уверен, что покупать машину с ВАРИАТОРОМ можно только после хорошей проверки и ОБЯЗАТЕЛЬНОЙ (!) компьютерной диагностикой. Необходимо учитывать показатель счетчика старения масла в вариаторе. Это своего рода косвенный признак реального пробега и отношения к автомобилю.

Покупайте только проверенные автомобили с пробегом. Пока

Nissan X-Trail Т31 › Бортжурнал › Поломка вариатора ч.1

Доброго времени суток, друзья… Давно не писал и не бывал тут (перебрался на ПМЖ из Уфы в Мытищи, переезды/новая работа и тд). В общем, ситуация следующая: ездил на море на авто. Перед поездкой сделал замену масла CVT(залили NS-2) вместе с фильтром тонкой очистки (бумажный) и уплотнительным колечком, фильтр грубой очистки просто промыли, осмотрели магниты — ничего криминального нет, мелкая металлическая пыль, сказали это норма

На обратном пути, уже возле МКАД машина резко дернулась и пропала тяга двигателя. По ощущениям, как будто АКПП произвольно перешла в режим N. Все, никуда больше не едет (ни задняя скорость, ни драйв — ноль реакции, только обороты прыгают вверх при нажатии педали газа, тяги никакой нет). Оттащили машину на эвакуаторе.
Позвонил ОД, продиктовал ошибки со сканера (P0720 — датчик скорости автомобиля или его электрическая цепь, Р0746 — Производительность соленоида управления давлением А (давление в линии)) — сказали, что ОЧЕНЬ вероятна смерть вариатора, привозите, посмотрим, но морально готовтесь к замене (по стоимости около 300 тыс руб). . … … Много мыслей… Машину не насиловал, прицеп не тягал, другие авто тоже, по бездорожью не лазил, пробег всего 70 000 км, все 4 ТО делал у официалов и вот. (

Слышал про программу “Good Will” (добрая воля от Ниссан) — вроде как могут поменять CVT и часть расходов возместить.
Может кто-то сталкивался с этим “Good Will”, буду благодарен за информацию и советы

Цена вопроса: 300 000 ₽ Пробег: 70 200 км

Nissan X-Trail 2013, двигатель бензиновый 2.0 л., 141 л. с., полный привод, вариатор — поломка

Машины в продаже

Nissan X-Trail, 2008

Nissan X-Trail, 2014

Nissan X-Trail, 2011

Nissan X-Trail, 2008

Смотрите также

Комментарии 117

Если датчик скорости вышел из строя. Вариатор в принципе дальше передвигаться не может.

Да уж. А как масло меняли и как часто?

Один раз, на пробеге 70000км

Да уж. Я теперь чёт очкую менять …

Всё правильно сказали — тебе к Антону, АКПП “Технология ремонта”

Примерно 30 тысяч назал менял масло в cvt, плюс два фильтра. Менял у нормальных спецов не у дилера. Проблем нет. По уровню могу сказать, что сразу после замены нужно не форсируя в спокойном режиме проехать 2 3 км. Потом при заведенном двигателе посмотреть уровень. Возможно надо будет чуть долить. Я доливал немного. По меткам на щупе все уже сказали. Уровень смотрю только на прогретом заведенном двигателе.

Официально CVT не ремонтируются, там есть пару элементов (блок клапанов) которые меняются отдельно, а так идет по катологу как одна деталь.
По гудвилу ниссан может оплатить только стоимость З/Ч в зависимости от пробега/года/детали оплата может быть 100% и менее 75 50 и т.д

что то как то очень странно, Тоже поменял совсем недавно масло в вариаторе пробег 85000 км. Вариатор поменяли на 49000 км судя всего по описанной ниже программе, Но при чем здесь замена? Это скорее всего просто следствие, а причина? Замена масло усугубила какой то процесс?
Но у меня вроде все нормально, Тьфу, тьфу!

Говорят что снаряд 2 раза в одну воронку… но опыт у меня остался очень печальный, и финансово затратный. И у многих читая тут вижу, что конец приходит в аккурат после смены масла. Конечно не у всех. Но на пробеге 120т.км. сменит 2 вариатора…

Случалась аналогичная ситуация, даже 2 раза.
1-й хозяин авто, проехав на ней 60 т.км. решил заменить масло в вариаторе перед поездкой в отпуск. Заменил и поехал в Крым. Проехав 4500 км на обратном пути у него умер вариатор. Офф. дилер предложил только замену узла целиком. Так как это случилось далеко от дома, семья, маленькие дети, чемоданы, испорченный отпуск… — заниматься поиском контрактного либо искать кто реально сможет его отремонтировать, не было времени. Да и в 2011 году не было особо предложений по контрактным вариаторам, относительно новая модель еще. В результате поставили новый за 230 т.р.
Я — 2-й хозяин. Машина проехала на новом вариаторе еще 60 т.км. Тоже меняю масло в вариаторе(согласно регламента же). Были конечно опасения, но поломку родного вариатора списали на то, что замену производили в гаражном сервисе, без замены фильтров и снятия поддона. Решили поступить по науке, заменили масло у дилера, заменили все фильтра, сняли поддон и почистили магниты, обнулили счетчик старения. Дело было осенью.
Зимой проехал около 5 т.км. — полет нормальный. По наступлению жарких дней включаю кондиционер и в один прекрасный момент при начале движения на одном из перекрестков у меня проворачивает ремень в вариаторе (как будто буксонуло сцепления у МКПП). Дальше лавинообразный процесс и в течении недели вариатор умирает полностью.
В результате у меня сложилось такое впечатление, что новое масло в вариаторе по своей консистенции еще очень жидкое, а при нагреве оно становится только жиже и уже не может справится со своей функцией “приляпывания” ремня к валам. Ремень проскальзывает, появляется стружка и задиры, и все, это процесс разрушения уже не остановить.
Кондиционер дополнительно вносит свое пагубное дело. Там же слоеный пирог из 3-х радиаторов: радиатор двигателя, радиатор кондиционера, радиатор масла вариатора. Они просто греют друг друга. А когда на улице жара за +30С — никакой вентилятор системы охлаждения не справляется. Тем более кондиционер дает дополнительную нагрузку на двигатель, это еще + дополнительное тепло.
Теперь даже не знаю, стоит ли вообще менять масло в вариаторах или прислушаться к новым “умным” рекомендациям — масло залито на весь срок эксплуатации автомобиля.

Читать еще:  Резина нордман 4 отзывы кто производитель

Наврятли все так. Сам и с кондиционером с мая по сентябрь и жара +40. Рыбалки, офроод (без грязи и буксований). и масло менял на 50т.км. Пока не умер, правда еще 76т.к.м. Посмотрим. Хотя при включенном кондее вариатор не перегревается благодаря обдуву

Случалась аналогичная ситуация, даже 2 раза.
1-й хозяин авто, проехав на ней 60 т.км. решил заменить масло в вариаторе перед поездкой в отпуск. Заменил и поехал в Крым. Проехав 4500 км на обратном пути у него умер вариатор. Офф. дилер предложил только замену узла целиком. Так как это случилось далеко от дома, семья, маленькие дети, чемоданы, испорченный отпуск… — заниматься поиском контрактного либо искать кто реально сможет его отремонтировать, не было времени. Да и в 2011 году не было особо предложений по контрактным вариаторам, относительно новая модель еще. В результате поставили новый за 230 т.р.
Я — 2-й хозяин. Машина проехала на новом вариаторе еще 60 т.км. Тоже меняю масло в вариаторе(согласно регламента же). Были конечно опасения, но поломку родного вариатора списали на то, что замену производили в гаражном сервисе, без замены фильтров и снятия поддона. Решили поступить по науке, заменили масло у дилера, заменили все фильтра, сняли поддон и почистили магниты, обнулили счетчик старения. Дело было осенью.
Зимой проехал около 5 т.км. — полет нормальный. По наступлению жарких дней включаю кондиционер и в один прекрасный момент при начале движения на одном из перекрестков у меня проворачивает ремень в вариаторе (как будто буксонуло сцепления у МКПП). Дальше лавинообразный процесс и в течении недели вариатор умирает полностью.
В результате у меня сложилось такое впечатление, что новое масло в вариаторе по своей консистенции еще очень жидкое, а при нагреве оно становится только жиже и уже не может справится со своей функцией “приляпывания” ремня к валам. Ремень проскальзывает, появляется стружка и задиры, и все, это процесс разрушения уже не остановить.
Кондиционер дополнительно вносит свое пагубное дело. Там же слоеный пирог из 3-х радиаторов: радиатор двигателя, радиатор кондиционера, радиатор масла вариатора. Они просто греют друг друга. А когда на улице жара за +30С — никакой вентилятор системы охлаждения не справляется. Тем более кондиционер дает дополнительную нагрузку на двигатель, это еще + дополнительное тепло.
Теперь даже не знаю, стоит ли вообще менять масло в вариаторах или прислушаться к новым “умным” рекомендациям — масло залито на весь срок эксплуатации автомобиля.

нет, наоборот — при включении климата мотор и коробка остывают. Я вижу это по цифрам. Как минимум на 5-7 градусов.

Вариаторы Nissan XTrail T 31: описание, устройство, особенности эксплуатации

Компактные кроссоверы Nissan XTrail второго поколения, выпускающиеся с 2007 по 2014 год, комплектовались несколькими типами трансмиссий. Помимо традиционной «механики» и «автоматики», автовладельцам оказались доступны вариаторы – бесступенчатый CVT и MCVT с возможностью ручного переключения. Несмотря на успешный опыт эксплуатации вариаторных коробок за рубежом, отечественные автолюбители с недоверием отнеслись к трансмиссиям данного типа. Что представляют собой вариаторы, какие их типы устанавливаются на Nissan и как должен эксплуатироваться автомобиль с такой трансмиссией?

Общая информация

Вариатор или вариаторная коробка передач – устройство, плавно передающее крутящий момент от силового агрегата к колесам. При этом передаточное отношение может изменяться автоматически согласно предустановленной программе или вручную.

С учетом того, что такой тип коробки не имеет переменных передач, изменение передаточных чисел происходит равномерно, без рывков и толчков. Эта же особенность вариаторной трансмиссии обеспечивает плавный набор скорости, более высокий КПД двигателя и, как следствие, сниженный расход топлива.

Наиболее распространенные типы конфигураций вариаторов, использующихся в автомобилях – это:

Клиноременные вариаторы – самый популярный тип устройств, применяющийся в большинстве моделей современных автомобилей. Их главными конструктивными элементами являются ведущий и ведомый раздвижные шкивы, объединенные специальным ремнем (клиновой цепью, имеющей в сечении трапециевидную форму). Смена передаточного числа в таких устройствах достигается путем изменения диаметра шкивов. На старте ведущий шкив имеет минимальный диаметр, ведомый шкив – максимальный. Это позволяет обеспечить наибольшее передаточное отношение. При наращивании оборотов силового агрегата диаметр ведущего шкива возрастает, а ведомого – уменьшается, что, как следствие, ведет к уменьшению передаточного числа.

В тороидных вариаторах используется иной принцип работы. Их главными функциональными элементами являются два (ведущий и ведомый) соосных диска с тороидными поверхностями, между которыми зажаты ролики. В устройствах данного типа изменение передаточного отношения достигается путем изменения положения роликов. Момент вращения передается за счет сил трения, возникающих между дисками и роликовыми элементами.

Вариаторы Nissan

Японский производитель Nissan одним из первых сделал серьезный упор на бесступенчатые трансмиссии. На сегодняшний день около половины моделей Ниссан, реализуемых на отечественном рынке, комплектуются тремя модификациями вариаторов CVT или Xtronic, разработанных давним партнером автопроизводителя – компанией Jatco.

Модификации используемых вариаторов:

  • CVT 7;
  • CVT 8 с предельным крутящим моментом в 250 Нм;
  • CVT 8 с предельным крутящим моментом в 380 Нм.

CVT 7 объединил в себе классический вариатор и двухступенчатую АКПП, что обеспечило небольшие габариты агрегата и обширный диапазон передаточных чисел. Устройства данного типа нашли применение в моделях Nissan с объемом силового агрегата 1.2 Qashqai, Sentra, Juke.

CVT 8 выпускается в двух вариантах для двигателей с пределом по крутящему моменту в 250 и 380 Нм. В первом типе устройств механизм привода комплектуется стальным ремнем, во втором – цепью. Вариаторная трансмиссия первого типа используется в автомобилях с объемом двигателя 2.0 – таких как Nissan Qashqai, XTrail, Juke. CVT 8 второго типа, в свою очередь, предусмотрен для бензиновых и дизельных агрегатов повышенной мощности. Ими оснащаются такие модели Nissan как Teana 3.5, Pathfinder 3.5, Qashqai 1.6 dCi.

Общие характеристики и слабые места вариаторов Nissan XTrail Т31

По мнению представителей официальных центров Ниссан, модель Nissan XTrail T31 с вариаторной трансмиссией стала ярким примером «вседорожника», демонстрирующего хорошую проходимость и управляемость в сложных условиях. Востребованность авто косвенно подтвердили массовые продажи до и послерестайлинговых версий кроссоверов.

Потенциальный ресурс трансмиссии CVT 7, устанавливаемой на первых моделях Т31, составляет около 200 тысяч км пробега. Однако на практике этот показатель варьируется в пределах 80100 тысяч км, после которых обычно требуется частичный либо полный ремонт вариатора nissan x trail. Самым уязвимым местом CVT 7, согласно отзывам автовладельцев, являются подшипники шкивов. Принимая на себя основной объем нагрузок, эти элементы быстро изнашиваются, о чем свидетельствует появление монотонного гула.

Сами шкивы и ремень передачи вращения между валами также не демонстрируют высокого запаса прочности. Во многом их состояние определяется степенью износа подшипников. По мере прихода в негодность последних, уменьшается натяжение ремня, который начинает проскальзывать, не передавая момент вращения валам. На неисправности и поломки функциональных элементов вариатора указывает «троение» двигателя, проявляющееся вибрацией и сбоями в работе силового агрегата.

Вариаторы типа CVT 8, устанавливаемые на более поздние модели XTrail Т31, в отличие от предшественников демонстрируют более продолжительный срок службы и устойчивость к агрессивной манере вождения. После технических доработок уменьшился вес агрегата, а масляный насос стал компактнее. Кроме того, за счет доработок на 40% уменьшилось трение ремня о шкивы, что позволило обеспечить более длительный срок эксплуатации этих деталей. Потенциальный ресурс, которым обладает этот вариатор ниссан х трейл т31, рассчитан примерно на 250 тысяч км пробега.

Особенности эксплуатации автомобилей с вариаторной трансмиссией

Кроссоверы Nissan XTrail T31 заявлены производителем, как паркетники, а не как вездеходы. Поэтому к самым частым ошибкам, ведущим к поломкам и преждевременному износу вариатора, принято относить такие факторы как:

  1. агрессивный стиль вождения;
  2. эксплуатация транспортного средства в условиях бездорожья (оффроуд);
  3. злоупотребление резким стартом, изнашивающим шкивы и ремень;
  4. привычка ускорять прогрев автомобиля выжиманием педали газа.

Автомобили, оснащенные вариаторной трансмиссией, не допускается буксировать и пытаться завести «с толкача». Их также не следует использовать в качестве буксирующего транспорта.

Особого внимания в эксплуатации автомобилей, имеющих вариатор, требует своевременное техобслуживание. Периодичность его прохождения по регламенту составляет 60 тысяч км пробега, однако опытные автолюбители рекомендуют проводить ТО чаще – каждые 4050 тысяч км.

С учетом того, что кроссоверы с вариаторной трансмиссией обычно эксплуатируются в экстремальных условиях, важно тщательно следить за состоянием трансмиссионной жидкости. Рекомендуемое масло в вариатор ниссан х трейл т31 имеет маркировку NS2 KLE5200004.

Чтобы поменять масло в вариаторе CVT 7, следует зафиксировать автомобиль на ровной поверхности, после чего:

  1. снять защиту двигателя и левое колесо;
  2. снять наполовину подкрылок;
  3. открутить сливную пробку и слить старое масло;

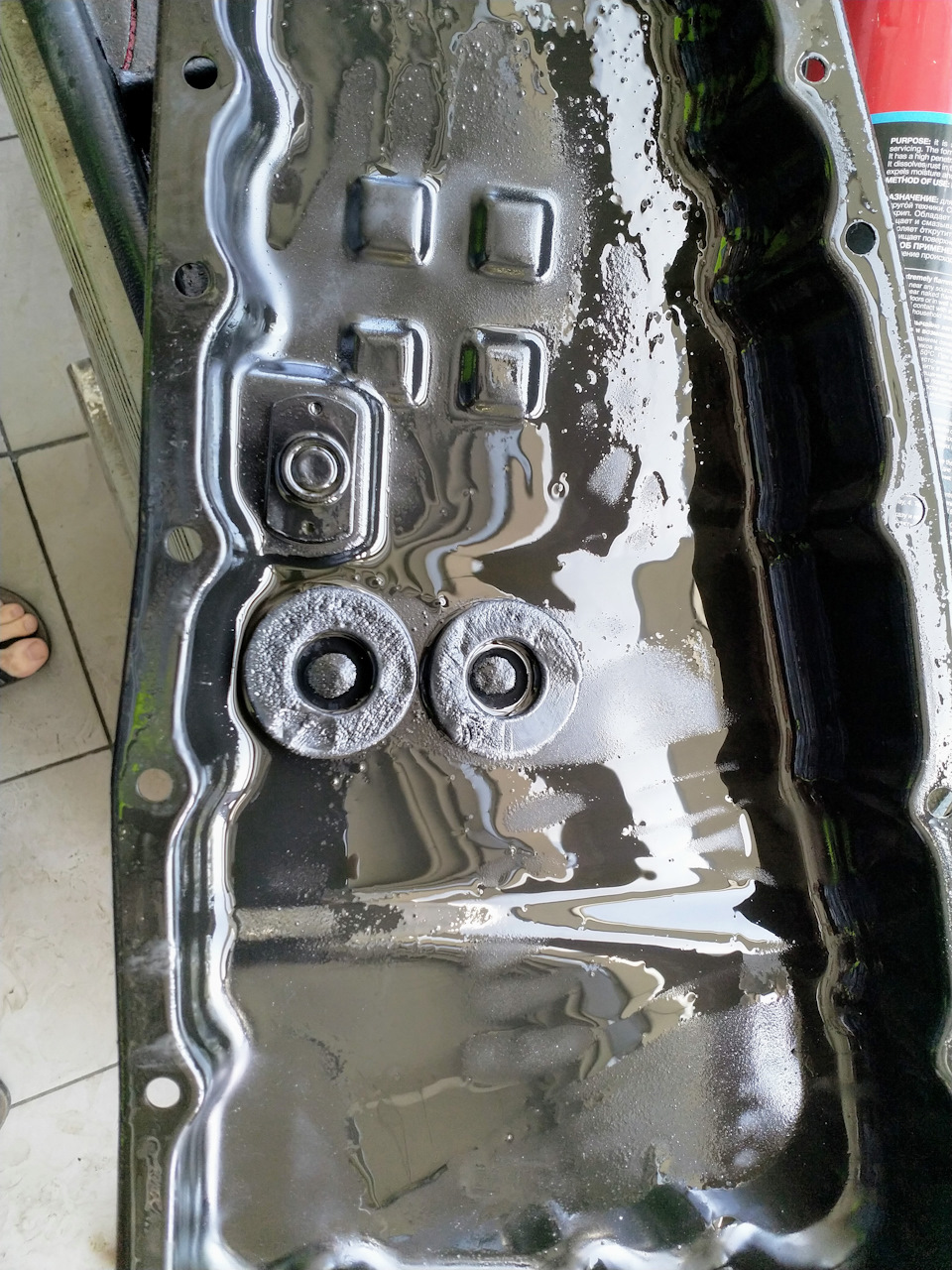

  4. снять поддон, слить из него остатки отработки;
  5. очистить старый фильтр грубой очистки от загрязнений либо заменить его на новый;
  6. промыть днище и магниты картера;
  7. заменить в поддоне старую прокладку и установить его на прежнее место;
  8. демонтировать АКБ, отодвинуть воздушный фильтр;
  9. снять фильтр маслоохладителя;
  10. установить новый фильтр и прокладку охладителя масла;
  11. установить на прежнее место оставшиеся детали;

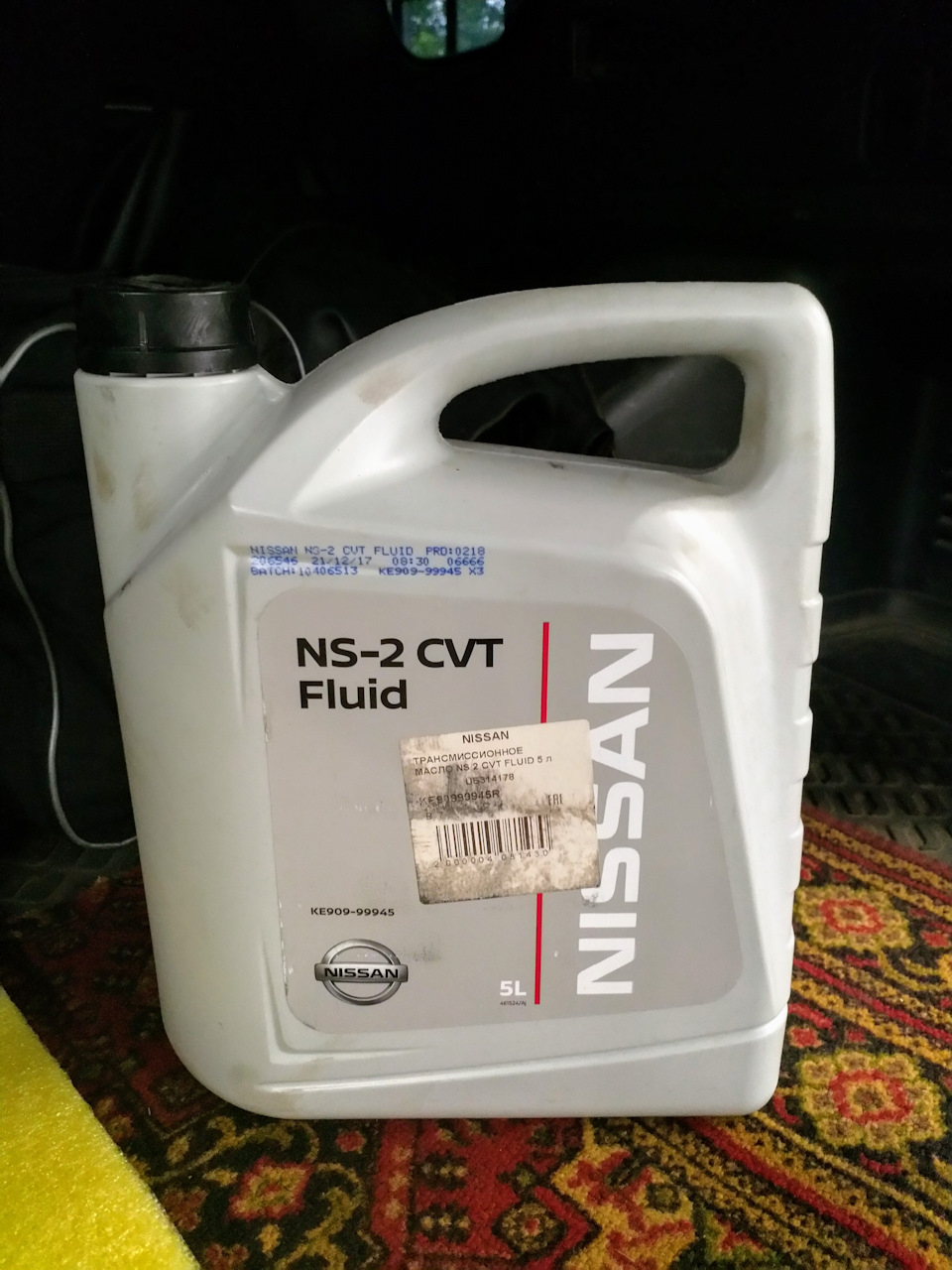

  12. залить свежее масло и проверить его уровень щупом.

В вариаторных коробках CVT 8 смена трансмиссионной жидкости несколько усложнена ввиду отсутствия масляного щупа. При этом отверстие под масляный щуп имеется – через него заливают свежее масло.

Для полной замены отработанной трансмиссионной жидкости потребуется:

  1. слить отработанное масло;
  2. демонтировать поддон и сетчатый фильтр, очистить их обезжиривателем и установить на место;
  3. залить три литра нового масла через отверстие для щупа;
  4. завести мотор, последовательно перевести селектор через все диапазоны, задерживаясь в каждом положении по 5 секунд;
  5. слить масло, выполнить все этапы процедуры заново;
  6. разогреть коробку до 35°;
  7. открутить пробку контроля уровня (сверху слева);
  8. залить свежее масло (пока оно не перельется через край горловины);
  9. снова завести мотор и перевести селектор через все диапазоны с паузой 5 секунд, установить рычаг в положение «Р»;
  10. снова залить масло до его переливания через край, завинтить крышку.

Подводя итоги, следует резюмировать, что кроссоверы Nissan XTrail T31 с вариаторной трансмиссией – надежные и выносливые автомобили с хорошей проходимостью. Одно из основных требований, обеспечивающее их беспроблемную эксплуатацию на протяжении долгого времени – умеренные нагрузки. Загружая автомобиль в щадящем режиме и регулярно проходя ТО, автовладелец может легко избежать любых проблем, связанных с поломками и износом главных агрегатов транспортного средства.

Читать еще:  Цвет сафари фото авто

Полезное видео:

Пояс долговечности: чем болеют вариаторы Jatco и как их лечить

Вариаторы становятся все популярнее, но многие автолюбители по-прежнему поглядывают на них с опаской. Рассказываем об основных болячках вариаторов, их симптомах и о способах продлить жизнь бесступенчатой трансмиссии вашего автомобиля. Под микроскопом — вариаторы японской фирмы Jatco. Такие используются в автомобилях Renault, Nissan, Mitsubishi, Citroen, Peugeot, Suzuki, Dodge, Jeep.

Nissan > X-Trail

Mitsubishi > Outlander

Variator

Среди всех типов автоматических преобразователей момента вариатор представляет для конструкторов особый интерес. Он способен плавно изменять передаточное отношение в широком диапазоне (недаром англичане называют его CVT, Continuously Variable Transmission), что позволяет по максимуму реализовать тяговые возможности двигателя. Неудивительно, что пул вариаторных моделей становится с каждым годом все шире.

Необычность конструкции настораживает многих автолюбителей. Вместо привычных шестерен в вариаторе работает ременная передача с двумя шкивами переменного диаметра. Каждый из них состоит из двух обращенных друг к другу конусов: схождение и расхождение конусов меняет радиус, по которому работает стальной ремень или клиновидная многозвенная цепь, — благодаря этому и происходит плавное изменение передаточного отношения. Отсутствие привычных ступеней раздражает некоторых водителей, поскольку при разгоне обороты коленчатого вала зависают на определенной отметке, двигатель монотонно ревет, но скорость автомобиля при этом увеличивается — вопреки привычному алгоритму раскрутки на каждой передаче.

О ненадежности вариаторов ходят легенды. Почему-то считается, что они нежные и неремонтопригодные. Кое-кто даже отказывается от покупки автомобиля, узнав, что он с вариатором. Людей пугает то, что официальные дилеры не занимаются ремонтом агрегатов: забарахливший вариатор меняют на новый, а это серьезные расходы, если гарантия уже закончилась (с гидромеханическими «автоматами» та же история). Зато починку вариаторов успешно освоили специализированные мастерские, чем мы и воспользуемся: мастера согласились поделиться своим богатым опытом.

Наиболее широкое распространение вариаторы получили на автомобилях концерна «Рено-Ниссан». Выпускает агрегат японская фирма «Джатко», а самая распространенная модель — JF011E. Среди «Ниссанов» этим вариатором могут похвастаться «Х-Трейл» (кузов Т-31), «Кашкай» и «Теана». У «Рено» это «Латитюд», «Колеос», «Меган», «Сценик» и «Флюэнс».

На примере «Джатко-JF011E» мы и поговорим о распространенных болячках бесступенчатых трансмиссий.

ПРОВЕРКА СЛУХА

Самая распространенная неисправность — износ подшипников конусов, сопровождаемый характерным гулом. Первые симптомы могут проявиться уже при пробеге 50 000 км. Замена четырех подшипников с запчастями обойдется в 35 000 рублей. Чаще таким недугом страдает «Ниссан-Кашкай», реже — «Х-Трейл», а меньше всех — «Мицубиси-Аутлендер». У последнего, кстати, такое происходит при гораздо большем пробеге: 150 000–200 000 км.

Есть несколько причин, приводящих к шуму подшипников. Первая — продукты износа попадают на рабочие поверхности и ускоряют их разрушение. Два масляных фильтра и магнит для сбора металлической пудры не в состоянии поставить барьер коварным продуктам износа. Сокращение интервалов замены масла до 30 000–50 000 км может продлить срок службы подшипников. Но единого мнения нет даже среди специалистов, а статистика по маслу неоднозначная. Много примеров, когда один вариатор отхаживает 100 000–120 000 км и остается тихоней, а другой в аналогичных режимах эксплуатации нещадно гудит уже после 50 000 км пробега. Отсюда вытекает вторая причина — нестабильное качество подшипников. Третья — подшипники не выдерживают нагрузок и разрушаются из-за низкого класса точности и малой динамической грузоподъемности.

В вопросе сроков замены масла не все производители единогласны. Так, концерн «Рено-Ниссан» в течение гарантийного периода (100 000 км) рекомендует только контролировать его уровень и состояние, а у «Мицубиси» — обязательная замена на 75 000 км. Для вариаторов предусмотрено специфическое масло с индексом CVT. Оригинальная жидкость «Ниссан» называется NS-2. «Рено» рекомендует ELFMATIC CVT. «Мицубиси» использует DiaQueen CVT-J1. Все это однотипные жидкости. Использование масла для гидромеханических «автоматов» недопустимо, хотя в последнее время появились вариаторы других производителей, в которые можно заливать и его (пока это исключение из общего правила).

Объем заливаемого масла зависит от двигателя и типа привода. Например, для переднеприводного «Ниссана-Кашкай» с 2-литровым мотором без масляного радиатора потребуется около 4,2 л. Еще несколько литров остается в гидросистеме и трансформаторе — эти остатки нельзя извлечь при обычном сливе. Для полного обновления заливки используют метод замещения, с применением соответствующей установки, но масла потребуется уже в 2,5–3 раза больше.

ПЛАВНОСТЬ ХОДА

Вторая по частоте проявления неисправность — рывки и подергивание автомобиля. Основной виновник — редукционный клапан масляного насоса. Из-за попадающих на поверхности трения продуктов износа он подклинивает в промежуточных положениях. Как следствие, давление в системе не соответствует норме, что приводит к рассогласованию в работе ведущего и ведомого шкивов и проскальзыванию ремня. Если вовремя обратиться в сервис, ремонт обойдется дешевле: при небольших повреждениях конические поверхности шкивов лечат шлифовкой. А вот ремень придется менять. Приблизительная стоимость ремонта, включая расходы на запчасти, — 60 000–80 000 рублей.

ХОЛОДНЫЙ РАСЧЕТ

Особое внимание в бесступенчатых агрегатах уделено температурному режиму. За этим следит система самодиагностики — с помощью температурного датчика. В случае превышения допустимого значения она зажигает на панели приборов лампу неисправности и переводит вариатор в аварийный режим.

Для поддержания оптимальной температуры масла на многих автомобилях помимо теплообменника предусмотрен дополнительный радиатор, установленный в передней части моторного отсека — перед конденсором климатической установки. Через воздуховоды в бампере он забивается грязью, тополиным пухом, мошкарой. Первые признаки загрязнения радиатора — перегрев на высоких скоростях. Поэтому обязательна тщательная мойка радиатора раз в два-три года, а то и чаще. Наиболее эффективный способ — со снятием бампера. И хорошо бы установить в воздуховоды защитную сетку (случаи повреждения радиаторов всевозможными предметами, летящими из-под колес, не редкость).

Перспективы у вариаторов самые оптимистичные. Статистика говорит о том, что ломаются они не чаще гидромеханических коробок. Неслучайно сомневавшиеся ранее в надежности вариаторов автомобильные фирмы повернулись к ним лицом. Например, «Тойота», сделавшая себе имя на надежности, ставит вариатор на обновленный кроссовер RAV4 с 2-литровым двигателем и на «Короллу». Не отстает и «Субару» с моделями XV, «Форестер» и «Аутбек», хотя поклонников этой марки едва ли можно отнести к медлительным водителям: интенсивные ускорения, регулярные поездки по пересеченной местности. А ведь раньше бытовало мнение, что вариатору такие режимы противопоказаны. Значит, настали новые времена?

ИСКЛЮЧЕНИЕ ИЗ ПРАВИЛ

Бывают и нехарактерные неисправности. Например, разрушение насосного колеса гидротрансформатора, приводящее к полной остановке автомобиля. Случаются сбои в электронике, например выгорание отдельных элементов в блоке управления. К счастью, чаще это невезение, а вовсе не закономерность.

ЦЕНА ОШИБКИ

Иногда при диагностике шум вариатора списывают на передние ступичные подшипники — и меняют их на новые. На некоторых автомобилях подшипник и ступица составляют неразборный узел стоимостью от 10 000 до 15 000 рублей.

Благодарим компанию Global Transmission за помощь в подготовке материала.

Изучаем вариатор Nissan X-Trail

Механические и автоматические КПП известны водителям, надёжны, просты. Вариатор Х-Трейл получил со второго поколения, несмотря на то, что уже прошло больше десяти лет, консервативные водители до сих пор чураются этого вида трансмиссии.

А меж тем CVT (вариатор) меньше расходует топливо, эффективней преобразует тягу двигателя в движение, за счёт этого экологичнее других систем. Покупателей отпугивает ресурс, трудности в обслуживании, ремонте.

Что такое вариатор?

CVT делает X-Trail экономичней, повышает КПД двигателя. Происходит это из-за того, что коробка непрерывно отслеживает условия езды, подстраивается под них, выбирая нужное передаточное число.

Эта бесступенчатая трансмиссия выпускается двух видов: клиноременная и тороидальная. На Икстрейл ставят клиноременной вариатор.

Принцип работы бесступенчатой коробки

Главный компонент CVT — ведущий, ведомый шкивы, соединённые с помощью ремня. Оба состоят из двух конусообразных половин, которые сдвигаются и раздвигаются, меняя диаметр валов.

Когда автомобиль начинает движение, рабочая часть ведущего шкива уменьшается, а ведомого увеличивается. Это помогает повысить тягу мотора. Когда скорость возрастает, первый вал увеличивается, второй – уменьшается, система управляется электроникой.

Таким образом, в каждую секунду движения вариатор X-Trail выбирает нужное передаточное число, оптимизируя работу мотора, уменьшая нагрузку.

Конструкция клиноременной CVT

Вариатор Х-Трейл заключает в себе следующие элементы:

  • сцепление;
  • конусные шкивы;
  • гидротрансформатор;
  • приводной ремень;
  • радиаторы, оберегающие устройство от перегрева;
  • система включения заднего хода;
  • электронный блок управления;
  • масло;
  • масляный насос;
  • масляные фильтры;
  • гидроблок, отвечающий за подачу масла к рабочим частям.

CVT X-Trail T31

Второе поколение бесступенчатых трансмиссий от фирмы Jatco на автомобилях Ниссан представлено моделями JF010E, JF011E. Надёжность обоих на приемлемом уровне. Конструктивно они одинаковы, если не считать, что «десятый» рассчитан под более мощные моторы объёмом 3,5 литра, которые устанавливались на Ниссан Тиана, Мурано. Икстрейлу полагалась младшая модель JF011E.

Вариатор Х-Трейл Т31 достаточно надежен по современным меркам. Его ресурс составляет в среднем 150-200 тысяч километров. К этому времени изнашиваются подшипники шкивов, разбиваются их посадочные места, сами шкивы вместе с ремнём. К этому списку можно добавить клапаны масляного насоса и гидроблока.

Второе поколение CVT Jatco имеет удачную репутацию. Но, если сравнить их с предшественниками, то окажется, что ресурс сильно уменьшился. Все автопроизводители пытаются удешевить производство, это сказывается на надёжности. Проблемы CVT связаны с использованием низкокачественных материалов.

Слабые места

Считается, что редукционный клапан в масляном насосе вариатора – самое слабое место. Однако это не так. Его выход из строя — следствие общего критического износа всей конструкции вариатора Икстрейл. На посадочное место клапана налипает металлическая пыль и стружка, это приводит к подклиниваниям.

Та же пыль, стружка забивает каналы гидросистемы, создаёт разницу в давлении масла, что в итоге приводит к преждевременной кончине ремня, конусов. Но все эти болячки не заметны, пока не выйдет из строя клапан.

Следует помнить, что ремонт масляного насоса не предотвратит, а только на короткое время отсрочит полный ремонт CVT.

Ремонт

Бесступенчатые коробки поддаются восстановлению. Новая коробка обойдётся 200-240 тысяч рублей. Полный ремонт опустошит кошелёк тысяч на 150-180.

Гидроблок официалы Ниссан продают в сборе. Ремонт его не имеет смысла. Замена соленоидов – максимум, что тут можно сделать. Другие же запчасти можно найти в продаже отдельно или отремонтировать.

Ремень и подшипники для шкивов можно купить в магазине. Посадочные места подшипников растачивают, гильзуют. А вот сами конусы приходится покупать бэушные или отправлять на шлифовку. Коробкам других фирм такой ремонт помогает только на короткое время, но вариатор Х-Трейл реставрацию переносит лучше. Поэтому работы по его восстановлению имеют смысл.

Читать еще:  Кнопки на панели ваз 2107

CVT Х-Trail T32

Вместе с обновлёнными Икстрейлами появилось новое семейство вариаторов. Устройства третьего поколения имеют серию CVT8. Производитель заявляет о новом поколении, сделаны они на платформе прародителей.

Вариатор на Х-Трейл устанавливают модели JF016E. У тех, кто задумался над покупкой автомобиля с такой трансмиссией, возникает два главных вопроса. Сколько ходит до капитального ремонта и не растерял ли он надёжность?

Слабости

Ситуация с JF016E двоякая. С одной стороны болячки никуда не делись. Более того удешевление в производстве и усложнённая управляющая система негативно сказались на ресурсе. По сравнению с предшественниками, эти вариаторы служат в полтора-два раза меньше. С другой стороны, CVT8 ремонтопригодны, стоимость их капитального восстановления стала гораздо ниже.

Чаще всего начинаются проблемы с гидроблоком. Ради удешевления производитель сильно сократил его качество. На вариаторах Х-Трейл прошлого семейства ставили шаговый электропривод, изменяющий давление масла. На CVT8 эта деталь отсутствует, видимо её посчитали лишней.

В гидроблоке увеличили количество соленоидов. Всё бы ничего, но тут проявили жадность и установили дешёвые детали. Поэтому теперь при установке нового CVT или гидроблока приходится калибровать каждый клапан. Для этого в комплекте с новым агрегатом идёт установочный диск. Без этой процедуры коробка будет работать неправильно.

Отремонтировать старый гидроблок не получится. Замена соленоидов отдельно или всего узла не возможна, потому что не будет нужных калибровок. Единственный выход купить на разборке гидроблок с блоком управления, которые должны быть сняты с одного автомобиля.

Прочая специфика ремонта новых вариаторов Х-Трейл такая же, как у прежнего поколения.

Как проверить CVT?

Конечно при покупке бэушного Ниссана с полной гарантией диагностировать состояние его агрегатов не получится, но приложить максимум усилий для этого необходимо. Вариатор Х-Трейл нужно проверить тремя способами:

  1. Обратить внимание на масло в коробке.
  2. Проверить в движении.
  3. Прислушаться к звуку работы.

Масло в вариаторе Ниссана должно быть светлого цвета, иметь нормальный уровень и не издавать горелый запах. Но даже если прозрачность жидкости приемлема, присмотритесь внимательнее. Удостоверьтесь, что в масле нет инородных частиц, комков, сгустков, прожилок.

Повезёт, если удастся проверить Ниссан во всех режимах – от минимального до максимального. Если X-Trail без дёрганий и провалов разгоняется до пиковой скорости, значит, вариатор в норме. Но не каждый продавец согласится на такие испытания, да и проводить их можно не везде. Если при разгоне присутствуют рывки, то подклинивают клапаны масляного насоса, из-за этого в каналах скачет давление смазывающей жидкости.

Проверка на слух дополнит картину. Нормально работающий вариатор Ниссан Х-Трейл не должен издавать посторонних шумов, максимум, что от него может исходить – тихий и ровный звук. Если присутствуют щелчки или вой, то CVT скоро попросит ремонта. Звук похожий на гудение старых подшипников, говорит о том, что изношены шкивы.

Отсутствие признаков успокаивает. Но следует помнить, что срок службы зависит от манеры езды и правильной эксплуатации. У небрежных водителей CVT X-Trail может умереть и после пятидесяти тысяч пробега.

Заключение

Вариатор Х-Трейл имеет плюсы и минусы. Хотелось бы верить, что в будущем производитель не сократит ресурс ещё больше. Но сколько ходит механизм, зависит от конструктивных особенностей и от того как его эксплуатируют.

Видео

Как обнаружить неисправность вариатора Nissan X-Trail?

Основные проблемы с вариаторным двигателем связаны с неправильным поведением водителей, привыкших к другому типу переключения передач. Вариаторный принцип двигателей Nissan X-Trail позволяет мягче переключать передачи, заводить Ниссан Х-Трейл без прогрева, лучше заводиться на морозе. Преждевременный ремонт вариатора Ниссан Х-Трейл можно предупредить, внимательно прочитав техническое руководство.

Ремонт или замена вышедших из строя частей Ниссан Х-Трейл, замена ремня, подшипников, шлифовка поврежденных шкивов, может выполняться в специализированных мастерских с опытом работы с современными вариаторными моторами.

С насморком — к доктору, с поломкой — к механикам

Многие водители относятся к автомобилю нежно, как к домашнему питомцу. Проблемы своей «ласточки» они воспринимают, как «проявления характера». Взрослым и вполне разумным людям кажется, что неисправному автомобилю достаточно сказать что-то нежное или строгое, и он перестанет «плохо себя вести». Суровые мужики игнорируют неисправности и аварийные сигналы в воспитательных целях, полагая, что автомобиль перестанет капризничать и требовать повышенного внимания. К сожалению, это не так. Техника не имеет характера, только технические особенности. Игнорирование проблем вариатора Ниссан Х-Трейл приводит к поломкам и к капитальному увеличению стоимости ремонта.

Конструкция вариатора

Вариаторная трансмиссия или CVT (Continuously Variable Transmission) отличается возможностью плавной смены передаточных отношений. Это позволяет реализовать тяговые возможности двигателя с максимальной полнотой.

Шестерни передачи заменены ремнем с двумя шкивами. Шкив вариатора представляет собой конус переменного диаметра. Схождение и расхождение конусов меняет радиус, по которому движется металлический ремень.

Это основное отличие конструкции, позволяющее отказаться от привычного переключения передач.

Стальной ремень является уязвимой частью системы и его необходимо периодически заменять.

Металлический ремень вариативной трансмиссии

Масляный насос выполнен в формате единого узла с цепным приводом и при повреждениях редукционного клапана подлежит замене.

Масляной насос для вариатора Nissan X-Trail

Первые двигатели с вариатором массового производства были размещены на автомобилях Ниссан Кашкай. В моделях Х-Трейл установлены новые двигатели с рядом конструкционных доработок и защитой от неправильных действий пользователя.

Как распознать проблемы вариаторного двигателя

Поездки на неисправном автомобиле приводят к разрушению механической части. Особенно это касается вариаторов. Истирание подшипников, повреждение ремня, засорение вариатора металлической пылью, перегрев – прямое следствие неправильного обращения с автомобилем. Какие признаки говорят о неисправности вариатора Ниссан X-Trail.

  • Пробуксовка Ниссан Х-Трейл на ровном месте. Пробуксовка происходит при попытке тронуться с места на чистом участке дороги.
  • Снижение мощности Ниссан X-Trail, гудение двигателя как на нейтральной передаче при нажатии газа.
  • Самопроизвольное притормаживание автомобиля – сигнал серьезных проблем механической части вариатора.
  • Световой сигнал неисправности на панели управления Ниссан X-Trail, показывающий аварийный режим работы коробки передач, указывает на проблемы вариатора.
  • Любой шум из коробки передач Ниссан Х-Трейл.
  • Вибрирование коробки передач.
  • Характерные толчки при переключении передач.

Проблемные места подшипников и замена

Самые частые проблемы вариаторов – это истирание подшипников, отработавших ресурс. Если из коробки передач слышен шум, гул, причина неисправности, скорее всего, в изношенных подшипниках. Ресурс подшипников составляет около 80 тыс. км при правильном обращении. Поскольку большинство проблем вариаторов Ниссан связаны с ошибками вождения, за точку отсчета нужно брать 50 тыс. км.

Поломка конуса вариатора

Ремонт вариаторов Ниссан Х-Трейл с заменой подшипников обойдется примерно в тысячу долларов, часто больше, поскольку ремонт одной лишь заменой подшипников не обходится.

Изношенные металлические детали дают обильную металлическую стружку, которая забивает все подряд и приводит к дальнейшим повреждениям по нарастающей…

Защита двигателя от пыли и магнитные ловушки

Ниссан Х-Трейл имеет специальные магнитные масляные фильтры, способные уловить мельчайшие частицы железа и предотвратить повреждения вариатора. Но у фильтров имеется определенный запас мощности, рассчитанный на разумного пользователя, который при появлении характерных проблем, немедленно отправится в автосервис. В этом случае ремонт заключался бы в замене фильтров, диагностике и замене изношенных частей.

Легкий ремонт, предписанный конструкторами Ниссан X-Trail, случается крайне редко: наши автолюбители держатся за руль Ниссан X-Trail до последнего, надеясь, что «мелкие неприятности» вариатора просто пройдут, как насморк. По этой причине ремонт вариатора обычно влетает в копеечку.

Части вариатора в раборе

Можно ли предупредить износ подшипников Nissan X-Trail при помощи замены масла вариатора? В ряде автосервисов механики, вполне логично поразмыслив о причинах повреждений, рекомендуют менять жидкость трансмиссии примерно каждые 30 тыс. км. Эта мера не является эффективной, поскольку железная пыль, разрушающая механизм вариатора появляется именно при повреждениях подшипников. Проводить ремонт или сервис исправного вариатора Ниссан Х-Трейл и менять вполне годную жидкость не нужно.

Когда нужно менять масло в АКПП

Проблема металлической стружки и истирание деталей сказывается на качестве масла в АКПП. Если вы наблюдаете внезапное снижение мощности, не сомневайтесь и немедленно отправляйтесь на замену масла АКПП. При промедлении, ремонт вариативной трансмиссии Ниссан Х-Трейл обойдется дороже. Если вы доверяете сервису, неплохо пройти диагностику двигателя и выяснить, что вызвало появление большого количества стружки. Сервис должен специализироваться на обслуживании и ремонте вариаторных двигателей и механики должны иметь соответствующие сертификаты.

Что делать, если горит сигнал аварийного режима

Чаще всего аварийный сигнал включается при утечке масла из АКПП. Стоит заменить, что масло в вариаторе используется специальное, в большинстве моделей. Изменить его уровень можно при помощи специального прибора на станции техобслуживания. Если горит аварийный сигнал, значит уровень масла критически низок, вызывайте эвакуатор до ближайшего автосервиса.

Даже кратковременная эксплуатация двигателя без масла приведет к полному выходу из строя и ремонтонепригодности Nissan X-Trail!

Появление рывков в движении

Рывки и толчки при движении и переключении передач характерны для проблем АКПП. Чаще всего так проявляется неисправность редукционного масляного клапана. Клапан слегка заклинивает в промежуточных положениях, что приводит к рассогласованию трансмиссии.

Для Ниссан Кашкай данная проблема проявляется в режиме круиз контроля. Модель Nissan X-Trail в значительной степени защищена от подобных проблем после серьезной переработки масляного насоса и ведущих шкивов.

Основа вариатора: конусы(шкивы) и металлический ремень

Чем опасна данная неисправность. При подергиваниях несогласованных шкивов трансмиссии происходит проскальзывание металлического пластинчатого ремня по поверхности шкивов. Стоит ли говорить, что кроме прямых повреждений шкивов, в результате трения образуется губительная для механизмов металлическая стружка?

Ремонт заключается в шлифовке шкивов при незначительных повреждениях и замене ремня Nissan X-Trail.

Почему нужно выбирать специализированные автосервисы?

Лицензированные автодилеры на текущий момент самоустранились и не проводят ремонт вариаторных двигателей. Даже гарантийный ремонт заключается в замене отработанных блоков. При этом доказать, что повреждение имеет гарантийный характер, а не является следствием неправильного обращения с автомобилем, довольно сложно.

Ремонт действительно приходится проводить своими силами. Ответственность за неправильный ремонт также оказывается на владельце, если ему не удастся доказать обратного, что технически довольно сложно.

На обычных автосервисах существуют определенные, устоявшиеся схемы ремонта при характерных признаках неисправностей.

Шум неисправного вариатора часто кажется шумом передних ступиц. В этом случае ремонт ведется неправильно, ступицы меняются, и неисправный двигатель Ниссан Х-Трейл продолжает саморазрушаться.

В крупных городах уже появились десятки автосервисов, специализирующихся на ремонте Ниссанов с вариаторами, от Кашкай до более современных Х-Трейл. Автомобиль может получить грамотное техническое обслуживание, своевременный ремонт и соответствующие расходные материалы.

Ремонт вариатора Ниссан Х-Трейл

Ссылка на основную публикацию
Adblock
detector
