Прибор для поиска арматуры в бетоне

КОНТРОЛЬ АРМИРОВАНИЯ БЕТОНА

В данном разделе представлены приборы для контроля армирования бетона: как для технологического контроля в процессе производства, так и для определения состояния железобетонных конструкций непосредственно на строительных объектах. Модели ПОИСК-2.5, ПОИСК-2.6 и ИНК-2.4 имеют увеличенный срок гарантии – 24 месяца. На остальные приборы данной категории гарантия 18 месяцев.

ПОИСК-М

Измеритель толщины защитного слоя бетона

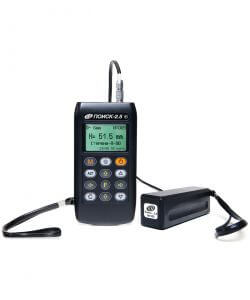

ПОИСК-2.6

Измеритель толщины защитного слоя бетона

ПОИСК-2.5

Измеритель толщины защитного слоя бетона

АРМКОР-1

Анализатор коррозии арматуры

ИНК-2.4

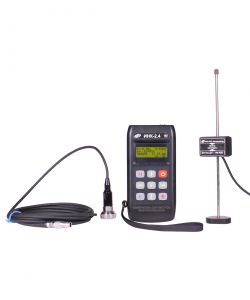

Измеритель напряжений в арматуре

ДИАР-1

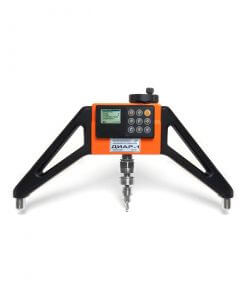

Измеритель силы натяжения арматуры

При изготовлении железобетонных конструкции и обследовании их технического состояния важную роль играет контроль армирования бетона. Качество и состояние арматуры в бетоне влияет на прочность и устойчивость к статическим и динамическим нагрузкам всей конструкции, срок её эксплуатации и т.д. Контролировать толщину бетонного слоя необходимо как в процессе производства, так и при дальнейшей эксплуатации зданий и сооружений. Не менее важным является своевременное обнаружение коррозии арматуры для проведения ремонтно-восстановительных работ и предотвращения аварийных ситуации. Иногда при ремонте или модернизации объекта приходится сталкиваться с ситуацией, когда проектная документация отсутствует, тогда предварительно необходимо провести поиск арматуры в бетоне, для планирования дальнейших работ.

Измерители толщины защитного слоя

Для измерения толщины защитного слоя бетона разработаны три прибора серии ПОИСК:

ПОИСК-2.5 – простой и надежный прибор для оперативного контроля, в основе которого лежит магнитный метод (ГОСТ 22904);
ПОИСК-2.6 – более современный прибор на основе метода импульсной индукции. Данный прибор дороже, но с задачами одновременного измерения 2-х неизвестных параметров (толщины защитного слоя и диаметра арматуры) он справляется намного быстрее и точнее (при использовании магнитного метода для определения двух параметров измерения более трудоёмки). Дополнительным преимуществом метода импульсной индукции является более узкая диаграмма направленности датчика, которую невозможно обеспечить магнитным методом. Благодаря этому близко расположенные параллельные стержни арматуры меньше влияют на результат измерений.
ПОИСК-М – по функционалу совпадает с прибором ПОИСК-2.6, но имеет более удобную моноблочную конструкцию.

Контроль коррозии арматуры

Для контроля вероятности коррозии арматуры разработан первый отечественный анализатор АРМКОР-1, который обеспечит вас данными о состоянии арматуры и близкорасположенного к ней защитного слоя. Перед проведением измерений необходимо провести поиск арматуры в бетоне. Прибор в базовой комплектации поставляется только с датчиком потенциала.

Контроль натяжения в преднапряжённых конструкциях

Для оперативного технологического контроля состояния арматуры в процессе изготовления железобетонных изделий (перед их заливкой бетоном) разработаны следующие приборы:

ИНК-2.4 – измеритель напряжения арматуры;
ДИАР-1 – измеритель силы натяжения арматуры.

Приборы могут быть поставлены как в базовой комплектации, так и дополнительно укомплектованы в соответствии с техническим заданием заказчика.

Локатор арматуры. Смотрим сквозь бетон!

C помощью портативных и малоинерционных 3D-сканеров можно оперативно обнаружить и измерить глубину бетонного слоя, а также диаметр и расположение арматурных стержней на большой площади. Подобный способ неразрушающего контроля особенно полезен при ремонтно-восстановительных работах.

Принцип работы

Оценку размеров бетонного элемента или размещение арматурных стержней лучше всего выполнять с использованием двух технологий — импульсной магнитной индукции или электромагнитных волн. 3D-сканирование целесообразно использовать перед сверлением, распиловкой или забором керна из готового железобетона на глубинах до 300 мм.

Сочетание технологии магнитной индукции/радиолокации с трёхмерным сканированием позволяет обнаруживать пустоты, а также посторонние включения, среди которых:

металлические и пластиковые трубы;
стекловолоконные кабели;
древесину.

По результатам тестирования производится проверка качества бетона, включающая в себя оценку кривизны элемента, равномерность плотности, глубину закладки арматуры. Приборы для сканирования могут выполнять также функции детектора проводки.

Внутренняя структура анализируется с использованием изображений.

Типовое устройство локатора арматуры в бетоне:

Наземный проникающий радар, который использует радиолокационные импульсы для построения изображения.
Приёмо-передающая антенна.
Узел трансформации магнитных импульсов в стереоскопическое изображение.
Источник питания.
Экран для просмотра результатов сканирования.

Поток электромагнитного излучения используется для регистрации отражённых сигналов от внутренних структур, имеющих иные показатели плотности, чем основной материал. Радиолокационный метод использует эффект отражения волн, встречающих на своём пути препятствие в виде арматурных прутьев или скрытых труб.

Технологические возможности

Для обеспечения структурных характеристик и долговечности железобетона расположение арматуры и глубина её залегания являются критическими переменными. Поэтому важно установить применяемый диапазон, характеристики измерительного устройства, процедуру измерения, а также необходимые меры предосторожности.

При использовании локаторов арматуры в бетоне, которые реализуют метод электромагнитной индукции, глубина расположения арматурных стержней обычно не превышает 200 мм, а радарной – 100 мм. Высота и характер относительного расположения прутьев арматуры значения не имеют. Основные типоразмеры индукционных локаторов отечественного и зарубежного производства адаптированы к обнаружению стальных стержней диаметром 3…50 мм. Таковы, например, измерители толщины бетона ТС-100 или ПОИСК 2.6 отечественного производства, а также сканеры арматуры от Profoscope Proceq (Швейцария). Рынок локаторов, использующих радиоволновой метод, представляет аппаратура системы Ферроскан PS-200 или PS250 от фирмы Hilti. При меньшей допустимой глубине залегания арматуры (не более 120 мм), они обеспечивают повышенную точность результата (±3 мм).

Индукционные и радарные детекторы арматуры в бетоне перед применением требуют обязательной калибровки. В качестве эталона обычно применяют образцы разных размеров поперечного сечения (от 10 до 40 мм), размещаемых на глубине от 30 до 100 мм.

Оптимальность применения локаторов арматуры разных типов

Успех процесса локации зависит от наличия информации о геометрии относительного расположения арматурных стержней – в один или несколько слоёв.

Особенно чувствительными считаются приборы радарного типа. Принцип метода радара состоит в том, что электромагнитные волны с очень малой шириной импульса передаются от антенны в бетон-мишень. Далее электромагнитная волна, отраженная от инородного элемента с отличными от бетона электрическими свойствами, принимается приёмной антенной. Расстояние от отражающего тела определяется на основе времени, прошедшего между исходящим и полученным сигналами электромагнитной волны. Поэтому такие приборы перемещать вдоль поверхности бетона следует медленно.

Читать еще: Машина лада гранта седан

Обычно константа электромагнитной проницаемости стабилизируется в диапазоне 3…4 недель после укладки бетона. Однако для более молодого бетона или для бетона, имеющего много пустот, константа заметно варьируется в зависимости от наличия воды или влаги.

Ограничением приборов электромагнитного типа является то, что точно определить форму сечения стержня в данном случае невозможно: магнитные характеристики материала слабо зависят от его конфигурации.

Прибор для поиска арматуры в бетоне

Не так давно найти арматуру в бетонных сооружениях было сложной задачей. Это делали либо вскрывая участки бетонной конструкции, либо использовали магниты. Но техника не стоит на месте и сегодня существует много методик и приборов, которые упрощают этот процесс. Чаще всего в сегодняшних приборах используется магнитный метод сканирования.

Зачем нужно искать арматуру в бетоне?

При проведении строительно-ремонтных работ, технического обслуживания здания обязательно знать, где находится арматура. Для этих целей применяют детектор арматуры в бетоне. Он устанавливает, где именно проходится арматура, ее диаметр, а также толщину бетонного слоя. Такая необходимость возникает, потому что при столкновении сверлящего ил другого инструмента с арматурой наносится вред не только технике. Это может повредить конструкцию арматуры или в случае небольшого повреждения прута привести к последующей коррозии железобетонной панели.

Согласно ГОСТ, поиск арматуры в бетонных конструкциях, измерение толщины защитного слоя производится магнитным методом. От толщины бетонного слоя зависит то, как найти нити пролегания металлических прутьев. Ведь можно использовать как обычный мощный магнит, так и гиперчувствительные приборы. Но в соответствии с нормативными требованиями, эти параметры устанавливаются только сертифицированными приборами, которые включены в Госреестр средств измерения.

При помощи этого метода устанавливают тонкости защитного слоя, недолив бетона при сооружении конструкции, местонахождение арматуры, ее примерный диаметр. Этот способ контроля позволяет исполнить задачу, не нарушая целостности сооружения.

Для осуществления задачи контролируемая плоскость сканируется. В результате выдаются все необходимые параметры. Для уточнения показателей о диаметре прутьев, контрольные участки вскрывают. Техника установки армирования:

сканируют поверхность магнитным или геофизическим методом;
определяют нахождение армосетки на поверхности, толщину защитного слоя и расположение стержней;
вскрывают контрольные участки и и помогают определить точность данных приборов.

Вернуться к оглавлению

Приборы для поиска

Принцип действия таких приборов — регистрация перемен электромагнитного поля при столкновении с металлическими предметами.

Elcometer P120

Один из самых легких и быстрых в использовании приборов. Он устанавливает местонахождения прутьев, направление, а также толщину защитного бетонного слоя. Размер поисковой головки прибора 10 см. Он уведомляет о результатах поиска при помощи громкого звукового сигнала, а также данными на шкале. Данные не искажаются при работе возле больших металлических объектов.

Чувствительность Elcometer P120 дает возможность быстро и точно установить вертикальное и горизонтальное направление армопрутьев. После обнаружения арматуры необходимо вести прибор по направлению прута для определения максимального минимального уровня сигнала. Минимальный сигнал означает, что арматура проходит под углом 900 к ручке прибора. Также предусмотрен разъем для наушников, что позволяет работать в людных и шумных местах.

определяемый диаметр арматуры 0,8-3,2 см;
измеряемый бетонный слой 1,2 – 1,6 см.

Вернуться к оглавлению

Elcometer P100

Несмотря на небольшую цену, этот прибор легкий, надежный и точно определяет необходимые параметры (армопрутья, трубы, стяжки из нержавеющей стали и т. д.). Размер поисковой головки 10 см. О результатах сканирования уведомляет при помощи громкого звукового сигнала. Elcometer P100 позволяет установить направление арматуры.

PROFOSCOPE

При помощи PROFOSCOPE проводят оперативный контроль защитного слоя в бетоне и местонахождение стержней арматуры. Он дает возможность сохранения данных измерений, в том числе автоматически. В нем запрограммированы несколько режимов хранения, что позволяет выбрать более удобный для использования, и экономит время на записи результатов вручную. Датчик встроен в корпус прибора, что обеспечивает небольшой размер.

Легкость и удобство прибора позволяет работать одной рукой, что дает возможность параллельно маркировать армопруты.

О результатах исследования он уведомляет звуковыми сигналами и видеоданными. Его датчики могут показывать прутья в реальном времени, их диаметр, направления и положение, а также толщину защитного бетонного слоя. PROFOSCOPE может установить, где конкретно находится прибор относительно стержней (между ними или над каким-то из них). Благодаря этому, на выполнение всей работы уходит значительно меньше времени и средств, точность результатов не искажается.

определяемый диаметр армопрутьев 0,5–5,7 см;
измеряемый бетонный слой 0,5-18 см;
рабочая температура -100С — 600С.

Вернуться к оглавлению

Поиск-2.51

Прибор устанавливает толщину бетона и диаметр армопрутьев за 2 измерения, автоматически и вручную определяет марку стали, а также имеет функцию сохранять данные. При помощи Поиск-2.51 находят зоны, в которых нет арматуры, чтоб на этих участках проверять прочность бетонного сооружения соответственными методами. Он соответствует всем требованиям ГОСТ. Обладает 3 режимами запоминания.

линейный индикатор, цифровые данные и звуковой сигнал для поиска армопрутьев;
точность в установлении толщины бетонного слоя;
маленький размер;
защитные стержни датчика легко скользят по проверяемой плоскости;
встроенный аккумулятор с зарядным устройством.

калибровка в приборе выполняется автоматически;
графический дисплей с подсветкой;
возможность поиска результатов, сохраненных ранее, по датам и номерам;
6 систем использования: поиск арматуры на большой глубине; установка проекций армопрутьев на проверяемую плоскость; измерение диаметра стержней при известном защитном слое из бетона; измерение защитного слоя бетона; измерение при неустановленных параметрах армирования.

Читать еще: Проставки домики под задний амортизатор ваз

Вернуться к оглавлению

NOVOTEST Арматуроскоп

Этим приборам свойственно три режима работы:

основной – определение бетонного слоя при известном диаметре армопрутьев и наоборот;
сканирование;
глубинный поиск.

Для поиска арматуры плоскость сканируется прибором. Для этого датчик может поворачиваться вокруг оси, так происходит определение толщины бетонного слоя. На дисплее и линейном индикаторе отображается расстояние до армопрутьев. Также прибору свойственный звуковой поиск, что дает возможность определить направление прутьев, несмотря на дисплей (чем ближе арматура, тем чаще звуковой сигнал).

NOVOTEST Арматуроскоп устанавливает диаметр арматурных стержней при помощи диэлектрической прокладки. Прибор состоит из блока и датчика, который крепится при помощи кабелей. Работа обеспечивается обычными аккумуляторными батарейками.

Вывод

Определить точное расположение стержней арматуры в бетоне – это важная задача при выполнении строительных и ремонтных работ, ведь повреждение армопрутьев конструкции может сделать ее не только менее прочной, а и нанести урон всему сооружению.

На сегодняшний день наиболее распространенным методом поиска является магнитное сканирование. Для этого существует множество приборов, которые отличаются по цене. Техническим характеристикам и точности результатов.

5 видов приборов для осуществления поиска арматуры в бетоне

Чтобы определить наличие армирования используют детектор арматуры в бетоне. До создания современных приборов найти в железобетонном блоке укрепляющую конструкцию было тяжелой задачей. Для этой цели использовали мощные неодимовые магниты или вскрывали бетонный блок. Большинство инструментов, созданных с целью нахождения армирующей сети в стройматериале, работают используя магнитную методику.

Зачем искать арматуру?

Строители должны знать ход армирующих прутьев при проведении капитальных ремонтных работ разных объемов. Определяют наличие и диаметр, ход элементов укрепления. Это необходимо, так как сверля по арматуре можно сломать инструмент. Если задеть железную конструкцию буром это приведет к дальнейшей порче и коррозии всей металлической сети железобетонного блока.

Как определить нахождение?

По ГОСТу расположение арматуры проводится с помощью сверхчувствительных приборов. На практике возможно использование магнитов, однако, профессионалам обойтись без детектора арматурной сети нельзя. Для определения прохождения армосетки используют следующий алгоритм:

Поиск арматуры делается с помощью специального устройства, которым сканируют поверхность.

С помощью спец. техники провести сканирование заданной поверхности.
Проанализировать параметры о диаметре и прохождении прутьев, выданные сканером на радарограмме.
Вычислить толщину бетонного слоя, недолив бетона.
Сделать маркировку согласно полученным данным.
Для контроля точности выданных результатов вскрыть 2—3 участка инспектируемой стены.

Виды приборов

Электронные детекторы, используемые для определения наличия арматуры в бетоне, работают по магнитному или геофизическому методу. Первая методика заключается в направлении электромагнитных волн и регистрации отклонения от металлических стержней. Геофизический способ менее точен, основан на изучении природных физических полей металла. Современные детекторы арматуры работают на магнитной методике.

Прибор NOVOTEST

Работу этого сканера обеспечивает аккумулятор. В комплект входит сенсорный блок и кабели, которыми крепится датчик. Поворачиваясь вокруг своей оси, он выполняет сканирование. На армоскопе установлено 3 функции. Прибор имеет стандартный сканер, который ищет армирующую сеть или вычислить величину бетонного слоя. Есть режим глубокого сканирования. Показатели отображаются на дисплее или линейном индикаторе. Предусмотрен звуковой сигнал, который создан для определения направления прутьев. Звук становится чаще, если металл поблизости.

Армоскоп NOVOTEST — универсальный сканер, который поможет исследовать путь армирующих элементов и подскажет наличие на пути строительного сверла электрической проводки.

Elcometer P100

Этот небольшой и относительно дешевый инструмент не имеет дисплея, поэтому не подходит для экспертной оценки. Однако, это простой и надежный помощник строителя. При помощи звукового сигнала блок предупреждает о пути армирующих элементов. Увеличение громкости обозначает приближение арматуры. Сканирование осуществляет поисковая головка.

Elcometer P120

Новое поколение армоскопов. Имеет звуковой сигнал и дисплей. Не искажает показатели при работе в непосредственной близости с крупными металлическими предметами. К этой модели подключают наушники. Мобильная поисковая головка, размер которой составляет 10 см, позволяет искать арматуру в вертикальной или горизонтальной плоскостях. При обнаружении металла подается звуковой сигнал. Для точной экспертной оценки датчик вести согласно усилению и ослаблению звука. Наиболее ослабленные звуковые сигналы показывают угол прутьев в 90 по отношению к головке датчика. Минимальный диаметр элементов в бетоне — 0,8 см. Инструментом определяют точную величину бетонной прослойки, размер которой не превышает 1,6 см.

PROFOSCOPE

Этот прибор имеет несколько положительных качеств, которые выделяют его среди конкурентов:

Прибор Profoscope имеет возможность сохранять данные предыдущих сканирований.

возможность удерживать блок одной рукой;
сохранение данных о предыдущих сканированиях;
разные параметры для хранения результатов;
работа в режиме реального времени;
есть возможность работать с видео и звуковым сигналом;
встроенный датчик и дисплей уменьшает вес прибора;
высокая чувствительность для прутьев — от 0,5 см.

«Поиск-2.51»

Аппарат отечественного производителя, работающий по геофизическому методу. Предусмотрена возможность сохранения показателей и определения марки стали. Встроенная функция автоматического калибрования и 6 режимов работы. Кроме глубинного поиска, существуют дополнительные параметры: для установления толщины элементов укрепляющей сети, определение при известных и неопределенных данных о бетонном покрытии. Небольшой дисплей показывает полученные цифры на линейном индикаторе. Поиск арматуры облегчает малый вес инструмента, наличие стержней в датчике.
