125 Ремонт Kalina
Снятие и разборка привода управления коробкой передач
Работу выполняем на смотровой канаве или эстакаде.
Снизу автомобиля..
. накидным ключом «на 13» ослабляем затяжку гайки стяжного болта хомута крепления тяги управления к хвостовику шарнира штока переключателя передач.
Шлицевой отверткой разжимаем хомут и сдвигаем его по тяге.
Снимаем тягу управления коробкой передач с хвостовика шарнира штока переключателя передач.
Снимаем с тяги хомут.
Накидным ключом «на 13» отворачиваем два болта крепления реактивной тяги к основанию рычага переключения передач.
. и отсоединяем ее от основания.
В салоне снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»).
Отвернув гайки крепления, отсоединяем от отопителя воздуховоды обдува ног пассажиров заднего сиденья (см. «Снятие панели приборов в сборе с отопителем») и приподнимаем воздуховоды.
Сжав фиксаторы колодки проводов..
. отсоединяем ее от колодки выключателя соленоида блокировки включения передачи заднего хода.
Головкой «на 13» отворачиваем три болта крепления основания рычага переключения передач, а четвертый болт под воздуховодом отворачиваем ключом «на 13».
Снимаем рычаг переключения передач с основанием, выводя тягу управления в салон через отверстие в полу.
Шилом или тонкой шлицевой отверткой поддеваем.
. и снимаем заглушку рукоятки рычага переключения передач.
Головкой «на 13» отворачиваем контргайку крепления рукоятки
Отворачиваем и снимаем рукоятку с рычага.
Вывернув декоративный чехол наизнанку, ослабляем затяжку пластмассового хомута крепления чехла или разрезаем хомут.
Снимаем чехол с рычага.
Ослабив затяжку пластмассового хомута крепления проводов выключателя соленоида .
. снимаем выключатель.
Если необходимо заменить только выключатель соленоида блокировки включения передачи заднего хода, то эти операции можно выполнить на автомобиле, не снимая целиком привод управления коробкой передач.
Накидным ключом «на 13» отворачиваем гайку болта-оси тяги управления, удерживая болт-ось от проворачивания ключом того же размера.
Вынимаем болт-ось.
. и снимаем металлические шайбы, пластмассовые втулки и дистанционную втулку.
Щипцами для снятия стопорных колец снимаем стопорное кольцо шаровой опоры рычага.
Вынимаем рычаг переключения передач с шаровой опорой из основания.
Демонтаж рычага переключения передач можно выполнить на автомобиле, не снимая весь привод в сборе. Для замены верхнего резинового уплотнительного кольца (круглого сечения) шаровой опоры отверткой поддеваем кольцо.
Снимаем с рычага шаровую опору.
Снимаем с шаровой опоры ее нижнее уплотнительное кольцо (прямоугольного сечения).
Вынимаем из чехла тягу управления коробкой передач.
Чехол на тяге сидит плотно. Поэтому для облегчения снятия смачиваем тягу мыльной водой.
Если нужно снять только реактивную тягу привода.
. то накидным ключом «на 13» ослабляем затяжку гайки стяжного болта хомута крепления реактивной тяги к наконечнику.
Отворачиваем два болта крепления реактивной тяги к основанию рычага переключения передач (см. выше).
Накидным ключом «на 13» отворачиваем гайку крепления наконечника реактивной тяги к кронштейну коробки передач.
. и снимаем реактивную тягу в сборе с наконечником.
Вынимаем из наконечника реактивной тяги две пластмассовые втулки.
. и резиновый демпфер.
Разжав хомут.
. вынимаем наконечник из тяги.
Собираем и устанавливаем привод управления коробкой передач в обратной последовательности. В шаровую опору рычага перед сборкой закладываем смазку ЛСЦ-15.
Для регулировки привода потребуется помощник. Убеждаемся, что шток переключателя в коробке передач находится в нейтральном положении. Гайку стяжного болта хомута не затягиваем.
Проверяем легкость осевого перемещения и поворота тяги управления коробкой относительно хвостовика шарнира штока переключателя В случае заедания необходимо шлицевой отверткой разжать паз тяги.
Устанавливаем рычаг переключения передач так, чтобы его нижняя часть расположилась перпендикулярно полу кузова, а рукоятка находилась от переднего пассажирского сиденья на расстоянии, равном 1/3 расстояния между сиденьями. Установив хомут тяги управления на расстоянии 2-3 мм от конца тяги, затягиваем гайку стяжного болта хомута. Проверяем правильность регулировки привода — ничто не должно мешать перемещению рычага, передачи должны включаться легко и без заеданий. В противном случае повторяем регулировку.
Привод механизма переключения передач снятие, разборка, установка и регулировка
Снятие привода механизма переключения передач может потребоваться при замене неисправных деталей (например, для замены порванного чехла тяги привода, поврежденную тягу привода). Указанные ниже последовательность и количество операций можно изменять в зависимости от цели работы.
Для выполнения работы потребуются помощник, а также смотровая канава или эстакада.
Снятие и разборка
1. Подготавливаем автомобиль к выполнению работы.
2. Очищаем резьбу стяжного болта хомута металлической щеткой. Обрабатываем место соединения тяги с шарниром и болт проникающей смазкой.
3. Ключом на 13 мм ослабляем затяжку гайки стяжного болта хомута.
4. Разжимаем отверткой хомут и сдвигаем его по тяге. Разжимаем отверткой тягу.
5. Протерев место соединения тяги с шарниром ветошью, помечаем взаимное положение тяги привода и шарнира.
6. Отсоединяем тягу от шарнира.
7. Отсоединяем реактивную тягу от основания шаровой опоры рычага переключения передач.
8. В салоне автомобиля тонкой шлипевой отверткой извлекаем заглушку из рукоятки рычага переключения передач.
9. Торцовым ключом на 13 мм отворачиваем гайку крепления болта рукоятки и снимаем рукоятку с рычага переключения передач.
10. Поддев отверткой, извлекаем чехол из накладки туннеля пола и выворачиваем чехол на изнанку.
11. Отсоединяем колодку проводов от выключателя соленоида блокировки заднего хода.
Ослабляем или разрезаем пластмассовый хомут.
12. Снимаем выключатель с рычага переключения передач.
13. Снимаем облицовку туннеля пола.
При необходимости можно отвернуть четыре болта крепления опоры рычага переключения передач к кузову (см. ниже) и снять привод в сборе.
14. Ключом на 13 мм отворачиваем гайку болта крепления тяги к рычагу, удерживая болт от проворачивания вторым ключом того же размера.
15. Извлекаем болт из рычага. Выводим рычаг из вилки тяги. Снимаем металлические и пластмассовые шайбы, вынимаем металлическую дистанционную втулку.
16. Для смятия тяги привода, смазываем ее мыльным раствором и извлекаем из отверстия чехла.
17. Торцовой головкой на 13 мм отворачиваем три болта крепления кронштейна к кузову.
Четвертый болт крепления кронштейна отворачиваем накидным ключом того же размера (доступ к нему сверху закрывает воздуховод).
18. Снимаем кронштейн и чехол тяги привода. Порванный чехол заменяем.
19. Извлекаем из отверстия туннеля пола опору рычага переключения передач.
20. Съемником сжимаем стопорное кольцо шаровой опоры рычага и вынимаем его из основания опоры.
21. Вынимаем рычаг из основания опоры.
22. Поддев отверткой, снимаем верхнее уплотнительное кольцо.
23. Снимаем с рычага опору.
Сборка и установка
Собираем и устанавливаем привод в обратной последовательности. Перед затяжкой хомута тяги привода механизма переключения передач, регулируем привод (см. ниже).
Регулировка
1. Ослабляем затяжку хомута тяги привода механизма переключения передач (см. выше п. 2—4).
2. Приподнимаем нижнюю часть чехла рычага переключения передач (см. выше п. 10).
3. Смешаем рычаг переключения передач так, чтобы его нижняя часть рычага была перпендикулярна поверхности пола, а рукоятка рычага располагалась от подушки правого сидения на расстоянии, приблизительно равном 1/3 расстояния между передними сиденьями и удерживаем его в этом положении. При этом помощник, сместив хомут на 2-3 мм от торца тяги, затягивает гайку хомута.
4. Устанавливаем чехол на место и, пробуя включать передачи, убеждаемся в работоспособности привода механизма переключения передач.
Замена подушки рычага кпп калина
Общества › ВАЗ: Ремонт и Доработка › Блог › Смена обоймы шаровой опоры рычага КПП Калина автомобиль 1,6 8кл
Бывают шуточка, что инженеры автоваза не умрут собственной гибелью. Все больше и больше, когда берусь за выполнение ремонта, эта шуточка становится что остается сделать нашему клиенту посильнее бывальшиной.
Началось нашему клиенту остается с железного глухого стука в районе мотора на кочках. Поначалу задумывался может что с защитой. Однако не здесь то было. Заехал на яму. А там п?ц. Тяга рычага кпп лежит на глушителе. О как! Оказывается рычаг кпп держится на обойме, которая резиновая и в 2-ух местах очень узкая для таких нагрузок. Тянем рычак кпп ввысь и достаем весь механизм ввех. Меж железной площадкой и обоймой встречаются пыльник. Потому что у меня обойма развалилась на две части, мне не составило особенного труда всю совокупность разобрать. Не снимайте пыльник с кулисы, он не слезет с него. КАК?! Не имею понятия по образу него это вышло. У меня смена заняла около 2-ух часов.
Приступим к подмене.
Нам пригодится:
Новенькая обойма шаровой опоры рычага КПП (570 руб)
Ключ на 10, 13.
Отвертка крестовая.
Плоскогубцы с тоненьками концами иначе говоря щипчики.
Если конечно трещетка, она очень облегчит работу.
Припас терпения.
Отсутствие несовершеннолетних вблизи, потому что рамонт калины очень развивает фантазию в сторону нецензуры.
Машину нужно загнать на яму либо на подьемник. Часть работы происходит снизу авто.
Нужно снять глушитель, увы не весь. Для этой цели вам снимаем хомут около заднего колеса. Будте аккуратны, когда глушитель разбирается, оттуда высыпается много ржавчины и грязищи. Дальше снимаем глушитель с резинок и отодвигаем в всякую сторону. Дальше выкручиваем два болта на 13, которыми обойма прикручивается к тяге. Снизу что остается сделать нашему клиенту.
Увы мне было надо подтянуть еще ручник. Снимаем защиту и подтягиваем. Там впринципе ни чего сложного. Для подтягивания необходимы два ключа на 13.
Фото снизу нет, был очень занят процессом.
Дальше идем в салон. В этом вопросе начинается бестселлер. Незнаю как, однако инженерам ваза удается сделать все возможное очень неловко для разбора.
Многим владельцам автомобилей ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина приходилось встречаться с неприятным дребезжанием, вибрацией, хождением ручки переключения передач. Сегодня мы рассмотрим как устранить вибрацию кулисы переключения передач автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина прибегая к ремонту автомобиля своими руками. Итак, в этой статье мы с вами рассмотрим, как заменить подушку кулисы переключения передач ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина
Перед тем как начинать рассматривать последовательность замены подушки кулисы переключения передач ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина, давайте определимся какими инструментами нам надо обзавестись и какие запчасти следует купить.
Однозначно рекомендую купить подушку кулисы переключения передач ВАЗ 2110, 2111, 2112 Балаковского производства.
Инструменты для замены подушки кулисы переключения передач автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина:
- Накидной и торцовый ключ на 13.
- Комбинированный ключ на 10.
- Пассатижи.
- Отвертка и маленькая трещотка с крестовой насадкой.
Замену подушки кулисы коробки переключения передач следует производить на эстакаде, смотровой яме или подъемнике. Можно, и просто залезть под машину, но и времени убьете много и замучаетесь.
Содержание статьи:
1. Устранение дребезга рычага КПП 2110
Продолжаем борьбу за тишину в машине.
Я пытался победить причину вибраций, а не следствие в виде дребезга рычага. Я менял опоры двигателя, установил дополнительную опору КПП, менял обойму шаровой опоры КПП. В плане дребезга, всё это не принесло каких-либо значительных результатов, он лишь немного затих.
Ну что же, будем лечить не причину, а следствие вибрации.
Вариантов решения проблемы было три:
1. Покупка рем. комплекта кулисы.
2. Запил на пару миллиметров цилиндрика.
3. Установка пластиковых шайбочек.
Первый вариант мне показался не состоятельным. Хотелось решить проблему раз и навсегда, да и втулки, визуально были в хорошем состоянии.
Я решил использовать второй и третий вариант одновременно.
Запилил на наждаке, цилиндр на 2мм.
Затем выровнял напильником.
Вырезал из крышки от 3л банки, шайбы.
Наконец — то успех! В салоне тишина. Естественно вибрация на ручке никуда не делась, но трещать она перестала полностью. Рычаг стал ходить немного туже, но дискомфорта это не вызывает, скорее наоборот.
Раньше после 3000 оборотов звука двигателя было почти не слышно из-за ужасного дребезга рычага. Теперь звук двигателя отчетливо слышен, и он просто отличный. Особую прелесть звучанию придает фильтр нулевого сопротивления. Раньше этого реально не было слышно.
Очередным пунктом в плане по устранению зуда рычага КПП будет замена обоймы шаровой опоры рычага КПП, а по-простому — «бабочки».
Приобрел такую штуку, стоимость 320р, изготовитель Балаково.
Для замены «бабочки» нужна яма, т.к. для того чтобы её снять, нужно открутить 4 болта снизу. Сделать это немного проблематично, мешает выпускная система.
Затем следует снять рычаг КПП. Для этого откручиваем одну гайку и один винт.
Для того, чтобы открутить винт следует просунуть отвёртку в стык тоннеля.
Некоторые предпочитают просверлить в тоннеле отверстие или снять верхнюю часть полностью. Я не вижу в этом смысла, т.к. тоннель достаточно гибкий, после отвертки следов практически не осталось.
Старая “бабочка” была в отвратительном состоянии. Просто развалилась в руках.
При сборке рычага, все подвижные части следует обильно смазать. Я использовал силиконовую смазку с фторопластом.
Результатом я не доволен, замена «бабочки» практически ничего не дала. Незначительно снизились вибрации, и немного изменился тембр дребезга. Следующим этапом будет запил цилиндрика и подкладывание пластиковой шайбочки.
Облегченный маховик сцепления для ВАЗ 2110, 2111, 2112
Приобрел сцепление LUK. Искал долго по городу, кое как нашел. Искал именно его. Отзывы хорошее, решил послушать

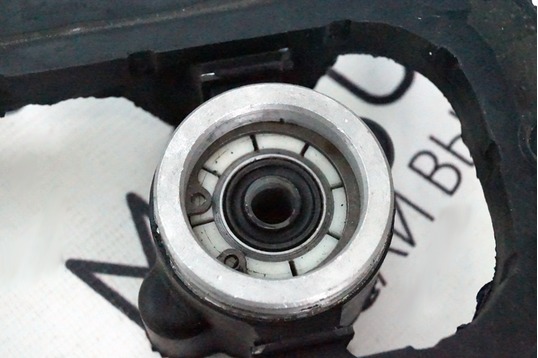

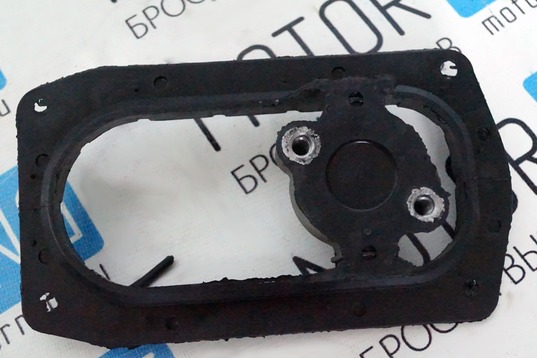

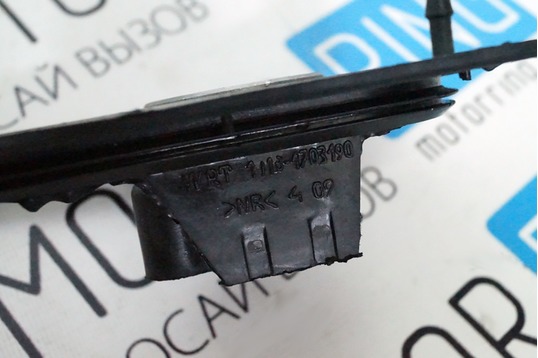

Подушка кулисы кпп калина
