В автомобиле Лада Гранта может быть установлен один из двух штатных вариантов магнитол. В обычную комплектацию входит классическая модель с кнопочным управлением. Комплектация «Люкс» обеспечивается мультимедийным комплексом с сенсорным экраном.Автомобильные магнитолы не оснащены разъёмами для подключения низкочастотной системы, поэтому подключение сабвуфера к штатной магнитоле Лада Гранта осуществляется через стандартные колодки. Они расположены на задней стенке устройства.

Подключение сабвуфера Лада Гранта

Подключить сабвуфер к штатной магнитоле Гранта напрямую, не получится из-за конструктивных особенностей изделия. Для того чтобы добиться максимального качества воспроизведения звука нужно использовать дополнительный усилитель.Автомобильный УНЧ может быть любого типа и конструкции. Если используется одноканальное устройство, то к нему подключается только басовая акустическая колонка. При использовании многоканального УНЧ можно полностью поменять акустические системы салона, которые не отличаются высоким качеством, и поставить акустику высокого уровня с кроссоверами. Подключение усилителя к штатной магнитоле Гранта начинается с определения места для его установки. Обычно автомобильный блок низкой частоты размещают в багажном отсеке, рядом с низкочастотной акустической колонкой.

После установки блока к нему нужно подвести провода питания и линии звукового сигнала. Питание подключается специальным силовым кабелем, сечение которого выбирается в зависимости от мощности усилителя. На расстоянии 10-15 см от автомобильного аккумулятора нужно установить колодку с предохранителем. Его номинал не должен превышать 50 А.Минусовую клемму питания соединяют с массой автомобиля. Подача сигнала с выхода магнитолы может осуществляться двумя способами. На задней стенке автомобильной магнитолы расположены стандартные разъёмы прямоугольной формы.

Для подключения НЧ устройства могут использоваться контакты с колодок «В» и «С» жёлтого цвета. Они обозначаются ISO иmini-ISO соответственно. На колодке «В» находятся контакты для подключения фронтальных и тыловых акустических систем, а на колодке «С» расположены линейные выходы УНЧ штатной магнитолы. Автомобильный блок низкой частоты может быть оборудован линейными входами и входами высокого уровня. Подключение усилителя к штатной магнитоле гранта кнопочная может осуществляться через контакты колодки ISOс индексом «В». Сигнал, предназначенный для работы акустических систем нельзя подавать непосредственно на вход низкочастотной системы. Выходное напряжение слишком большое и может повредить полупроводниковые приборы входных цепей внешней системы. Для корректного соединения автомобильной магнитолы и внешнего усилителя мощности, блока нужно использовать преобразователи уровня. Их можно купить в любом специализированном магазине. На передней панели преобразователя указано, каким образом нужно распаивать соединительные провода. Устройство объединяет фронтальные и тыловые каналы и снижает уровень выходного напряжения до безопасной величины.

Преобразованные сигналы правого и левого каналов выводятся на разъёмы типа «Тюльпан». Их можно подавать на входы дополнительного блока низкой частоты. Может возникнуть проблема с прокладкой кабельных линий до усилителя. Для этого нужно использовать качественные экранированные провода с центральными жилами из меди. Использовать стальные обмеднённые провода для соединения преобразователя и блока усиления не рекомендуется.

Подключение сабвуфера Гранта

Подключение усилителя к штатной магнитоле Гранта «Люкс» может быть выполнено через разъём mini-ISO. На этот разъём, расположенный на задней панели магнитолы выведены четыре звуковых сигнала с линейных выходов встроенного блока. В него вставляется переходник с подключёнными разъёмами типа «Тюльпан». Подключение сабвуфера Гранта ММС (мультимедийная система) осуществляется через линейные входы внешнего НЧ блока. При подключении низкочастотной акустической колонки могут возникнуть сложности с конфигурацией всей звуковой системы.Можно оставить штатные автомобильные колонки, которые будут работать через разъём ISO. Линейные выходы с разъёма mini-ISOнужно объединить через сумматор и подать сигнал на вход одноканального блока. Он будет работать только на басовую колонку. В сумматоре можно объединить только выходы на фронтальные громкоговорители, оставив два тыловых канала свободными. Можно использовать для НЧ системы два тыловых канала, а два фронтальных подать на отдельный блок низкой частоты, который нагружается на мощные широкополосные колонки.

Подготовка ММС к подключению усилителя для Лада Гранта

Установка акустической системы для Лады Гранта

Компоненты будущей аудиосистемы:

Фронт: Morel Tempo 6 компонентные. До них стояли коаксиальные морельки (Morel Tempo 6 Coax). Дины не покупал, они у меня были установлены на семёрке. Я их просто поменял местами.

Усилитель: Blaupunkt GTA-470. Этот усь проверенный мной и временем — вдоль и поперёк.

Искал на рынке именно его, и именно новый. Тяжко было его найти, т. к. эту модель уже не выпускают. Но после долгих поисков я всё — таки наткнулся на один экземпляр. Вот он красавец:

Вот он, запакованный

Blaupunkt GTA 470

Blaupunkt GTA 470

Blaupunkt GTA 470 для установки на Гранту

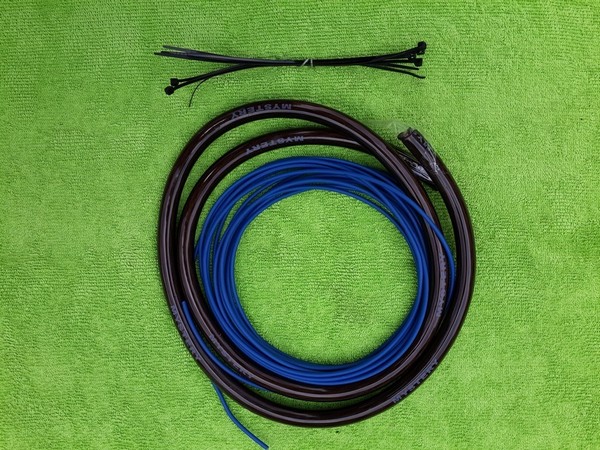

Провода: Mystery MAC 4.04. Сразу прошу не кидаться помидорами, знаю что провода не очень)))
Но я взял их с большим запасом по сечению (Естественно для моей системы).

Провода MYSTERY MAK 4.04

Питающий кабель — 4 Ga (25 мм2).

Плюсовой кабель сечением 25 мм2

Минусовой кабель сечением 25 мм2 и управляющий 0,75 мм2

Акустический кабель — 12 Ga (3,5 мм2).

Акустический кабель сечением 3,5 мм2

Межблочники в этом комплекте мне очень понравились! Сделаны качественно, в отличии от подобного комплекта МАС 8.04.

Предохранитель на 60 А — стандартный. Ну и клеммы.

Предохранитель 60 А и клеммы

Саб ещё не купил, пока что присматриваюсь и коплю денежки. Пока что остановился на Audio System MX-15. Будет в ЗЯ 25 л. Чертежи короба для него и материал уже есть.

Сабвуфер audio system mx-15 plus для Лады Гранта

Моноблока не будет это точно. Запитаю саб мостом.

Ну а теперь я хочу Вам рассказать о своём нестандартном способе подключения усилителя к штатной ММС.
Кто уже интересовался темой подключения усилителя к ММС, тот знает, что для подключения нужен разъём мини-ISO. Найти его у меня не получилось. С Китая ждать месяц не хотелось. Я решил просто вывести тюльпаны наружу отдельными проводами. Провода я купил в магазине радиоэлектроники. Выглядят они вот так:

Так — же, сразу решил вывести видеовход для камеры заднего вида. Для него я купил вот такой провод:

Разбирается магнитола легко. Расписывать долго не буду, т. к. процесс разборки довольно простой.
После разборки, видим центральную плату:

Нам нужны контакты разъёма:

Для распиновки контактов, я пользовался схемой, скачанной с инета.

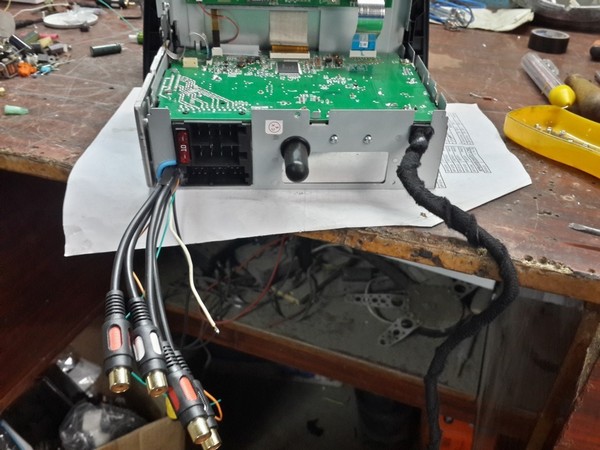

После пайки, я аккуратно уложил провода в жгут. Помимо тюльпанов и видеовхода, я так — же вывел провод для включения усилителя, провод для датчика заднего хода, CAN-H и CAN-L для вывода на экран доп. информации.

Для того, чтобы пропустить провода через корпус, я сделал в нём небольшое углубление.

Читать еще:  Регулировка датчика удара старлайн а91

После сборки получилось вот так:

Таким образом, мне не пришлось искать разъём мини-ISO.

Подключение усилителя.

Просто закрутить саморезы в спинку (как например на 08-09) в гранте не получится. Каркас у задней спинки состоит из сварной проволоки (клетки). Я решил закрепить усилитель следующим образом:
Взял стальную полосу 40 х 4. Вырезал две заготовки длиной чуть больше длины усилителя. Разметил на этих полосках по отверстиям в усилителе 4 точки. По разметке просверлил отверстия и нарезал резьбу М5, для крепления усилителя.

Далее была дилемма — как же закрепить эти полосы к каркасу спинки сидения?! Самый идеальный вариант — это приварить их к каркасу. Но для этого нужно полностью разбирать спинку. Я сделал немного проще. По краям полосок сделал много отверстий по всей длине с обоих сторон. Далее просунул эти полосы за прутья каркаса спинки (между поролоном и сеткой). Предварительно наживив усилитель на болты, закрепил полосы к каркасу пластиковыми стяжками. Далее открутил усилитель, накинул матерчатую обшивку спинки сиденья (задняя сторона на молнии, очень удобно), проделал в ней шилом четыре дырки, и прикрутил усилитель к сделанным мною креплениям. Получилось очень крепко. Металлические полосы крепко притянулись к каркасу спинки сиденья.

Далее протяжка проводов.

Кабеля питания проложил со стороны водителя ближе к центральному туннелю. Межблоки проложил с пассажирской стороны тоже ближе к туннелю. Акустические провода протянул по порогам.

Чтобы протянуть акустические провода в двери, пришлось рассверливать круглый пластиковый дверной разъём до максимальных 14 мм. Сверлом на 14 такую процедуру не сделать. Можно безуспешно повыдёргивать и повредить клеммы, которые расположены ближе к центру. Чтобы этого не произошло, я “сверлил” отверстие круглой зенковкой на 14 мм. От нагрева края вплавлялись, и получились довольно аккуратные отверстия:

Далее протянул через сделанные отверстия всю проводку, включая акустические провода.

разъём двери, протянутые провода

разъём двери, протянутые провода

После протяжки проводов, приступил к укладке всей проводки, и к креплению кроссоверов. Итог работы:

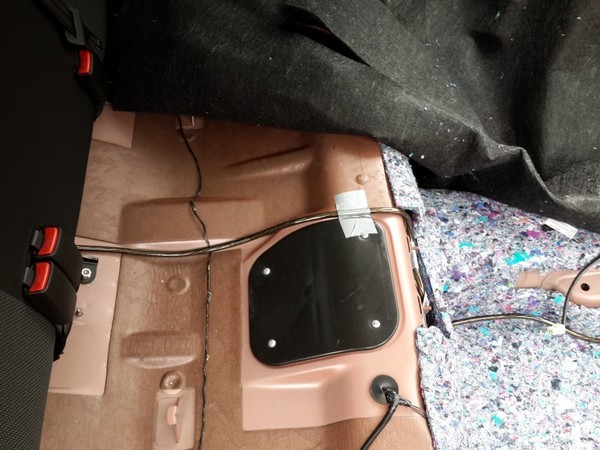

Плюсовой кабель провёл через заранее сделанное отверстие при установке ПТФ в моторном щите.

Высокочастотники закрепил на стойках.
Межблочники подключил к заранее выведенным тюльпанам из ММС.

Акустика на Ладу Гранта подключена!

Сабвуфер Лада Гранта: изготовление, установка и подключение

Установка сабвуфера Урал под ММС2190 в Ладу Гранта
Подключение Kixc ICQ 300ba к штатной ММС для Лады

Подключение усилителя и сабвуфера к штатной магнитоле Лада Гранта, Калина, Приора или Веста

АвтоВАЗ комплектует современные автомобили Лада (Гранта, Калина, Приора и Веста) штатными кнопочными магнитолами, а в топовых версия (комплектациях Люкс) более современными мультимедийными системами (ММС) с сенсорным экраном. В данной статье расскажем, как подключить усилитель и сабвуфер к штатной магнитоле и ММС автомобилей Лада.

Схема подключения внешнего усилителя в автомобиле

  1. Протянуть отдельный +12 В (красный толстый провод) от аккумулятора до усилителя, устанавливая рядом с аккумулятором предохранитель.
  2. Протянуть массу (чёрный провод) с кузова на усилитель.
  3. Подключить усилитель к сабвуферу и динамикам.
  4. Протянуть акустические провода от усилителя к магнитоле, укладывая их отдельно от штатной проводки автомобиля.

На последнем пункте остановимся более детально.

Разъемы штатной магнитолы и ММС Лада

У всех устройств с тыльной стороны одинаковые разъемы ISO и mini-ISO.

Усилитель может имеет две группы входов:

  1. линейный
  2. вход высокого уровня

Подключение выполняем по любой из схем предложенной ниже.

Подключение усилителя к магнитоле через разъем ISO

Подключаем усилитель через вход высокого уровня к магнитоле (выход на динамики).

Данный метод подключения подойдет среднестатистическому пользователю. Меломанов такой способ не устраивает из-за большого количества цепей между магнитолой и усилителем (предварительный усилитель, усилитель магнитолы, делитель напряжения внешнего усилителя, усилитель мощности), которые вносят свои искажения.

Подключение усилителя к магнитоле через разъем mini-ISO

Для реализации этой схемы подключения усилителя потребуется найти разъем mini-ISO, который следует подключить в пустующий слот на тыльной стороне штатной магнитолы автомобилей Лада.

Далее рекомендуется использовать высококачественные экранированные провода.

Главное преимущество этой схемы подключения – высокое качество звука.

Схемы подключения сабвуфера
