Плохо работает центральный замок

Daewoo Nexia the process of reimagine › Бортжурнал › Плохо работает центральный замок

Автоэлектрик считал, что это умирает кнопка, что в ней дребезг контактов.
Позже ему удалось повторить проблему и с дверным солдатиком. Теперь основная версия: механизму не хватает усилия протолкнуть замок.

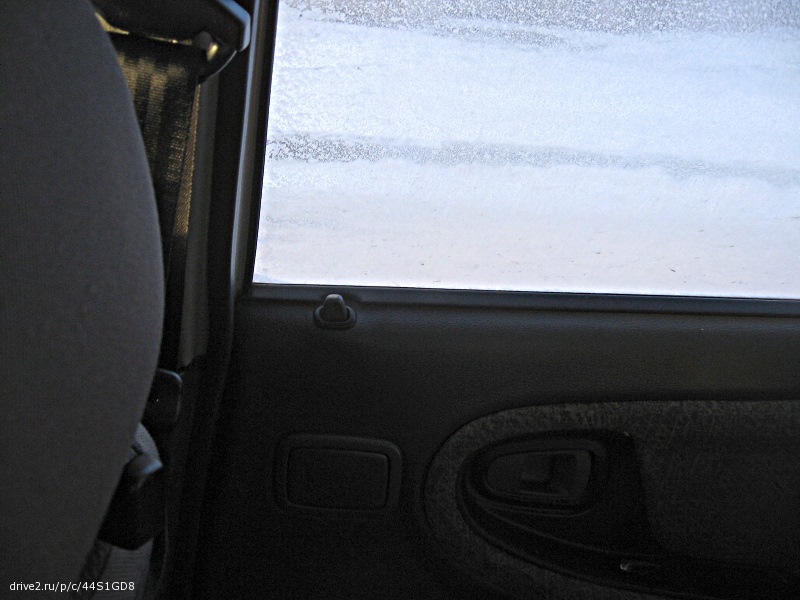

С наступлением холодов проявилась старая болезнь: ЦЗ утром открывает не все двери, не открывается задняя правая дверь.

Возможно я переборщил с литолом, смазывая замки, теперь он дубеет и усилие, которое развивает электропривод замка оказывается недостаточным для открытия.

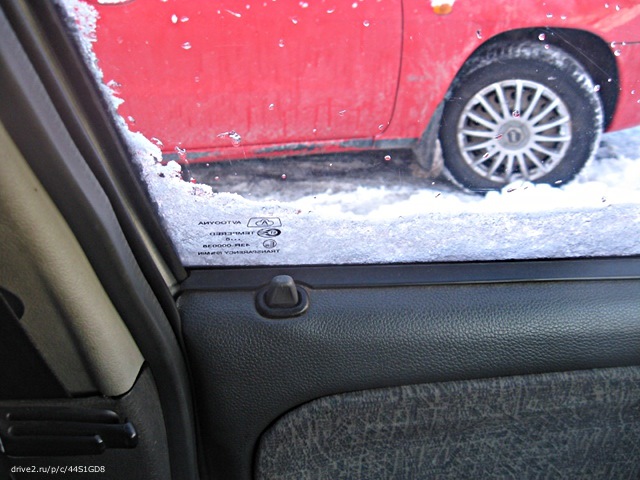

Интересное изменение самопроизвольно произошло: теперь задняя правая дверь всегда открывается, но перестала открываться передняя правая.

Update 27/12/2013
Сейчас оттепель, температура держится на уровне 0°C, плавно двигаясь туда-сюда на 2-3 градуса. Никаких проблем с открытием задней правой двери нет — открывается всегда с первого раза. А вот в истории с закрытием всех дверей с кнопки ничего не поменялось, по прежнему закрывается не всегда с первого раза.

Update 19/01/2014
Новый прикол от центрального замка. Как только похолодало, замок утром стал плохо открываться с брелка: делает попытку открыться, солдатики приподнимаются и сразу прячутся назад. С ключа открывается нормально.

Update 26/01/2014
А у нас новый прикол. Теперь левая сторона открывается, а правая остаётся закрытой. С брелка, с кнопки, с ключа водительской двери. Пассажирская дверь ключём открывается.

Update 25/03/2014
На улице тепло, весна, никаких приколов с недооткрытием каких-либо дверей не наблюдается. Как и не было.

Update 25/09/2014
Пока зима ещё не наступила, я буду исследовать эту проблему. Итак, у нас всё закрывается и всё открывается, но, бывает, не сразу. Т.е. нажимаешь кнопку “закрыть”, а солдатики делают движение вниз и тут же возвращаются, не доходя и до половины своего хода. Центральный замок от этого действия не срабатывает. Если закрывать солдатиком водительской двери — всё работает.

В общем, что я делал: на незаведённой машине нажимал кнопку “закрытьоткрыть” и считал, когда будет сбой. Т.е. закрыл-открыл-закрыл-открыл-закрыл-открыл и т.д. и считал, какое закрытие или открытие не сработает. Первый раз у меня не сработало 5-е закрытие, т.е. закрыл-открыл-закрыл-открыл-закрыл-открыл-закрыл-открыл-закрыл и ЦЗ не закрыл двери. Подождал пол минуты и опять нажимаю кнопку, на этот раз не сработало 2-е открытие, на следующий раз 13-е закрытие, потом 8-е открытие, потом 13-е закрытие. В общем, долго надо нажимать на кнопку, чтобы воспроизвести отказ ЦЗ работать. Но после девяти таких несработок (на 13-й, 10-й и 5-й разы), ЦЗ стал отказывать закрыть или открыть каждый второй или первый раз.

Проверил и на заведённой машине, результат похож: сначала надо долго нажимать кнопочку, чтобы воспроизвести отказ, но спустя время и много нажатий отказы закрытьоткрыть пошли каждый третий и каждый второй раз.
Вот такие дела.

Update 27/11/2014
Сейчас поздняя осень, холодно. С брелка центральным замком открываются и закрываются все двери и всегда. каждое нажатие на кнопку брелка приводит к открытиюзакрытию ЦЗ.

Update 29/12/2014
Сейчас всё работает хорошо. На улице температура около 0°C, ночью может упасть до -10°C, днём может уйти в +5°C, снег, слякоть. Проблем не замечено, однако, недели полторы-две назад после ночной стоянки не открылся замок передней правой двери, остальные открылись. Позже воспроизвести это не удалось.

Update 31/12/2014
Вот что учудил утром центральный замок после ночной стоянки: нажимаю кнопку на брелке, замок открылся и сразу же закрылся. Второй раз нажимаю, замок открылся и остался открытым. На улице -16°C.

Update 07/01/2015
Центральный замок не перестаёт удивлять: утром клац кнопку брелочка, двери открылись. Все, кроме водительской. Закрываю замок, открываю опять — все, кроме водительской. На улице -14°C. Через заднюю дверь рукой еле поднял фишку водительской двери, не пойму как при этом ЦЗ открыл все остальные.

Update 08/01/2015
Опять повторилось залипание водительского замка утром. И вот ещё какую особенность я заметил — залипает и внутренняя ручка. Если её пальцем ткнуть, то она вернётся, но ведь она и не должна залипать.

Update 13/01/2015
Сбрызнул внешнюю часть замка (не ту, что в двери) смазкой, прошло несколько дней, внутренняя водительская ручка не застряёт. Все двери утром открываются. Но и мороз отступил на пять-десять градусов ближе к нулю.

Update 22/01/2015
Утром, подойдя к машине и нажав кнопку “открыть”, машина отреагировала специфически: открылась и сразу закрылась. Повторное нажатие разблокировало все двери, кроме передней правой. Да, зимнее обострение.

Update 24/01/2015
Ситуация двухдневной данности повторилась: машина попробовала открыться после нажатия на кнопку брелочка, фишки приподнялись и сразу же опустились. При повторном нажатии на кнопку открылись только задние двери. Зимнее обострение.

Update 26/01/2015
Ещё одна проблема с ЦЗ внезапно вылезла на свет. Привёз утром ребёнка в садик, отвёл, вернулся к машине. Нажимаю кнопку открыть, а машина несколько раз мигает аварийкой и не открывается. После долгих попыток разобраться что к чему и попасть таки в машину, выяснилось. Оказалось, что кнопка ЦЗ залипла в положении “открыть” и я поставил на охрану именно в таком положении этой кнопки.

Update 06/02/2015
Всё, при ехали. Точнее дожились. На очередном витке оттепельмороз после ночной стоянки замёрз механизм водительского солдатика и личинка. Ключ не вставляется, а солдатик из салона не поднимается и руками.

Update 08/05/2015

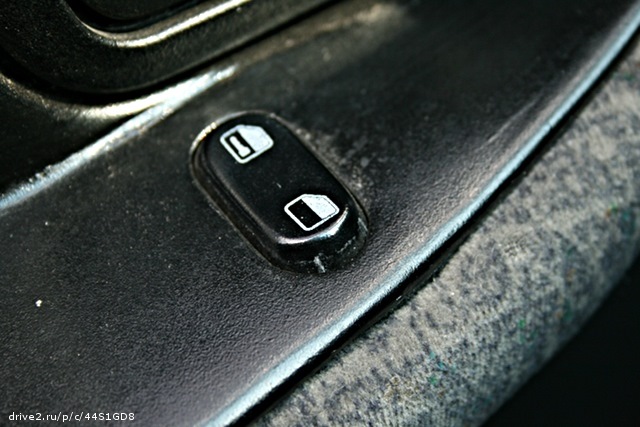

Вот потёртости на кнопке, где она цепляется за рамку.

Update 16/06/2015

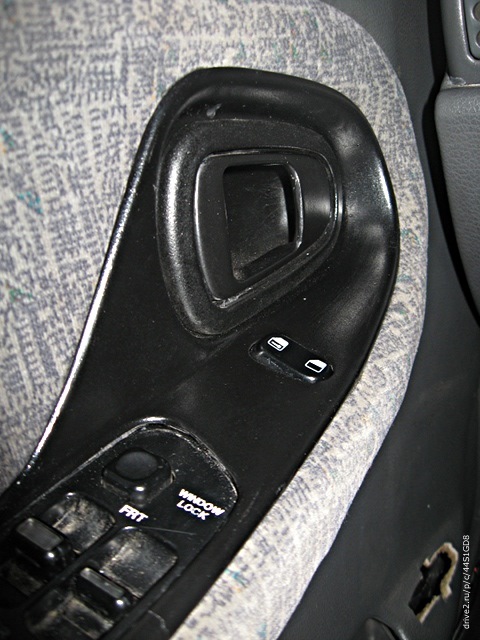

Вот что интересно, сейчас по жаре я сидел и клацал кнопкой, пытаясь воспроизвести проблему и у меня не получилось. Центральный замок работает хорошо.

Update 26/07/2015
Раньше я считал, что летом центральный замок не зажигает. Летом у меня кнопка работала хорошо. Но это было до сегодняшнего дня. Сегодня я воспроизвёл проблему опять. И ради интереса солдатиком тоже поклацал, и тоже воспроизвёл раза с 15-го.

Update 17/12/2015
Раньше центральный замок открывал двери брелочком не с первого раза. Уже несколько дней замечаю, что, бывает, центральный замок не закрывается с первого раза. нажимаю кнопочку на брелочке, солдатики уверенно идут вниз и сразу же возвращаются назад, в верхнее положение. Раньше замечалось обратное поведение, когда солдатики открывались и сразу же закрывались. Теперь наоборот. В таком случае машина ставится на охрану, но двери остаются незаблокированы. Ситуация, в принципе контролируема. Солдатики закрываются с характерным щелчком, а когда сразу же открываются (так же с характерным щелчком) — это слышно. Но там, где шумно — этот эффект слышен не всегда. В принципе, можно посмотреть на солдатик через стекло, но не всегда его видно (если стекло слегка грязновато).

А сегодня утром центральный замок тоже отжёг, на улице -4°C. Я нажал кнопку открыть, и открылись только задние двери. Обе передние остались закрытыми. Пришлось открывать ключом.

Сезон зимних приколов центрального замка можно считать открытым.

Update 02/01/2016
Нет системности в поведении центрального замка. Утром на улице -16°C, открылись все двери, кроме задней правой. Ну не смог солдатик подняться, устал.

Update 04/01/2016

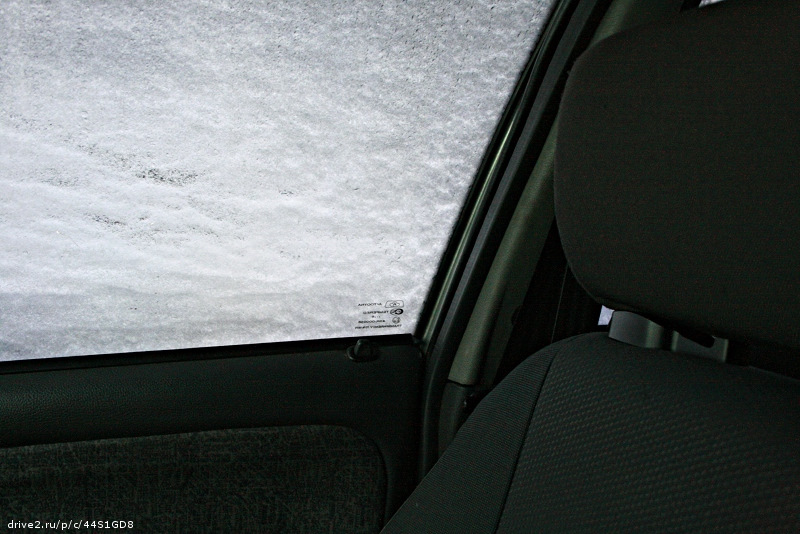

Утренняя температура сегодня -19°C, а двери открылись все, кроме задней правой. Опять.

Update 12/01/2016
Уже второй день подряд наблюдаю такую картину: утром открывая машину, поднимаются все солдатики, кроме солдатика правой передней двери.

Update 09/08/2016
Центральный замок последние несколько дней начал выносить мозг: он перестал закрывать двери. Через раз, через два, через три. Бессистемно: хочет закрывает, а хочет нет. Проявляется с кнопки. Ключём закрывает всегда, но иногда сразу же открывает: поворачиваешь ключ, двери закрылись, фишки опустились, но тут же сразу поднялись. Ещё раз закрываю ключём — всё нормально.

Update 08/09/2016

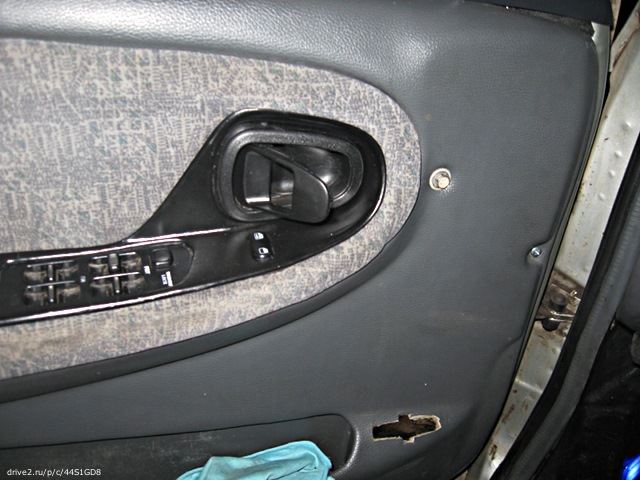

Прошло три недели после того как была перебрана проводка контактной группы замка зажигания. И теперь ЦЗ закрывает машину как надо, сразу и все двери. Очень даже интересно, как одно с другим связано. В какие точки электрики подключили модуль центрального замка… Но как бы то ни было, всё сейчас работает. Зимой проверим, когда литол в замках начнёт подмерзать и усилие на актуаторах увеличится.

Update 17/12/2016
Итак, зима только началась, а я уже несколько раз попадал в машину, пользуясь ключами. Несколько раз открывая водительскую дверь через заднюю левую. А один раз пролазил за руль через переднюю правую дверь: водительский замок замёрз настолько, что открыть его руками за ручку или за солдатик не удавалось. Примечательно, что задние двери (и их замки) открываются всегда в этом сезоне.

Update 04/01/2017
Машина стояла несколько дней в снегу, я её открываю, а она не открывается. Я её разгрёб, ключём открыл: водительский солдатик и оба задних поднялись, а пассажирский нет. Обошёл и ключом его поднял. Замерзают и не открываются те двери, с которых я осенью литол не смыл 🙁

labavto.com

Если центральный замок (ЦЗ) не работает, то водитель не может попасть внутрь авто. В статье рассматриваются основные типы неисправностей, как открыть двери в случае неполадок, а также даются рекомендации по ремонту вакуумного и электрического ЦЗ.

Типы неисправностей

Установленный на автомобилях ЦЗ имеет одинаковый принцип работы и похожую схему подключения. Прежде чем начинать ремонт, следует выяснить, как отключить центральный замок, и провести диагностику оборудования.

Если на автомобиле установлена сигнализация, то управление центральным замком осуществляется с помощью дистанционного пульта – брелока. При нажатии клавиш подается сигнал на блок управления и выполняется регулировка функций. Сработавший ЦЗ открывает двери.

В систему ЦЗ в качестве общих элементов входят выключатели, соединительные провода и приводы электрического или вакуумного типа. Приводы являются активаторами. В передних дверях установлен центральный привод, при активации которого посылаются электросигналы на закрывание или открывание остальных дверей.

Активатор ЦЗ авто

Причины неисправностей

Если перестал работать центральный замок сначала необходимо проверить блок предохранителей. В системе ЦЗ часто происходят замыкания и различные нарушения, что приводит к перегоранию предохранителей.

Проверка предохранителей системы

ЦЗ не срабатывает при полной разрядке аккумулятора. Для проверки нужно открыть центральный замок с ключа и попробовать завести машину. Если она не заведется, то причина в разрядке АКБ.

Читать еще:  Лада гранта масса без нагрузки

Причина, почему не работает ЦЗ, может быть в поломке электроники. Открыть машину можно без ключа с брелка. Если центральный замок с брелока не открывается, следует проверить батарейки и кнопки брелка. Они могут залипать и не срабатывать в нужный момент.

На следующем этапе, пользуясь инструкцией, следует проверить управляющий блок сигнализации. Возможно, что из-за неполадок в нем, ЦЗ работает, но не закрывает все двери. В последнюю очередь проверяется микроплата, которая находится на моторчике активатора, заодно следует проверить и сам привод. Неисправные детали необходимо заменить.

Электрическая схема подключения ЦЗ

Если не работает центральный замок, это может быть связано с механическими неполадками: неисправен шланг привода личинки. Поступающий на управляющий блок сигнал с брелка передается моторчику на дверях, который должен сработать и подействовать на шланг, закрепленный в личинке. Если один из концов шланга выпадает из личинки, привод оказывается отключенным. В этом случае дверь не сможет открываться либо закрываться. Таким образом, причины, почему не работает замок или работа происходит со сбоями, могут быть как электрическими, так и механическими.

Ремонт частичных отказов вакуумного ЦЗ

Во многих случаях неисправности ЦЗ сопровождаются продолжительной работой насоса. Он не прекращает работать пока его не отключит защита.

  1. ЦЗ открывает и закрывает двери до тех пор пока компрессор не отключится. В такой ситуации причина в неисправности выключателя привода. На плату насоса с активатора поступает напряжение, при поступлении на плюс двери открываются или закрываются. Необходимо отремонтировать выключатель или заменить его новым.
  2. Двери закрываются и открываются, центральный замок не открывает лишь некоторые из них, при этом компрессор продолжает работать пока не сработает защита.

Вакуумный насос ЦЗ

Причин неисправностей может быть несколько:

  • нарушена герметичность шлангов вакуумной магистрали;
  • сигналы на плату управления компрессором поступают, но он на них не реагирует;
  • от концевого выключателя привода одной из дверей до платы управления насосом не поступает сигнал, поэтому не смотря, на то, что двери открылись либо закрылись, компрессор продолжает работать.

При не герметичности шлангов, следует проверить всю магистраль. Порванные шланги меняют целыми. Если трубки целые, может быть негерметичен привод или появились трещины в мембране. Неисправные детали заменяют новыми или покупают новый замок в сборе (автор видео — АвтоМалярка c Нуля).

Во втором случае проверяют всю электросеть от активатора до управляющей платы, а также напряжение на каждом проводе. Если найден обрыв цепи, его нужно устранить.

Причина может быть в неисправности блока управления компрессором. В таком случае нужно его разобрать и аккуратно зачистить контакты клемм. Если это не дало положительных результатов, то нужно проверить и отремонтировать схему платы управления.

Ремонт электрического ЦЗ

Соленоиды ЦЗ со временем плохо переносят пониженные температуры из-за высокой влажности, особенно весной и осенью. Сначала они начинают подклинивать, а потом дверь уже не закрывается и не открывается. Соленоиды можно почистить и смазать, но лучше заменить приводами с моторчиком.

Электрический привод ЦЗ

Активаторы могут не срабатывать или срабатывать частично на одной из нескольких дверей по следующим причинам:

  1. Повреждения в цепи или некачественные контакты в электрической проводке.
  2. Неисправно реле.
  3. Если управление осуществляется с платы, то возможно, что причина в ее неисправности.
  4. Плохой контакт на клеммах устройств или повреждения в электросхеме привода.
  5. Износ комплектующих активатора.
  6. Перегорела обмотка.

Ремонт центрального замка автомобиля следует начинать с проверки неработающих активаторов: поступает ли на них напряжение. Если активирована функция закрытия дверей, должно поступать напряжение на один провод. Если поступает сигнал на открывание, с 1-го провода напряжение уходит и появляется на 2-м. Исходя из полученных результатов, выполняются дальнейшие действия: проверяют либо активатор и ремонтируют его в случае неисправности, либо проверяют всю цепь, исправляя поврежденные участки. Обрыв проводов чаще всего встречается в гофре.

Извините, в настоящее время нет доступных опросов.

Видео «Ремонт ЦЗ»

В этом видео рассказывается, как избавиться от проблем с ЦЗ автомобиля (автор ролика — Ксю и Ден. Живой блог).

Не работает центральный замок – как подступиться к решению проблемы?

Причин поломки или неудовлетворительной работы центрального замка может быть много. Какие-то из них обусловлены климатическими условиями (повышенная влажность, холодные зимы и тому подобное), а часть – неправильной установкой и регулировкой или износом.

Локализация неисправностей центрального замка

Все неисправности центрального замка (ЦЗ) условно можно разделить на следующие категории: полный или частичный отказ; замок не работает или работает со сбоями из-за механических либо электрических дефектов или повреждений. При выявлении неисправностей центрального замка следует основываться на этой классификации и начинать ремонт не с каких-то конкретных действий, а с диагностики оборудования. Это позволит сохранить немало времени, а возможно, и финансов.

Центральный замок должен функционировать независимо от того, работает двигатель автомобиля или нет, а также включено или нет зажигание – главное, чтобы бортовая сеть не была обесточена (клеммы питания должны быть подсоединены к аккумулятору). Вся система состоит из соединяющих проводов, выключателей и:

  • электрических приводов (соленоидов или механизмов с моторчиком) – электрический центральный замок;
  • вакуумных приводов, трубок, компрессора и платы его управления – пневматический (вакуумный) центральный замок.

Приводы обычно называют актуаторами или активаторами. В водительской двери автомобиля, а также нередко и в передней пассажирской, установлен управляющий привод, который при срабатывании отправляет по отдельным проводам электрический сигнал на открывание/закрывание остальных дверей (на управляющую плату или на силовые реле остальных дверей – только в электрическом ЦЗ).

При наличии автосигнализации ремонт начинают с ее тестирования. Если центральный замок не срабатывает от ее переносного пульта, то в первую очередь следует проверить, как он работает от ключа и кнопки для открытия/закрытия водительской двери (и передней пассажирской, если в ней тоже установлен управляющий привод). Когда «вручную» центральный замок работает, следует искать неисправность в электрических и управляющих цепях сигнализации. В первую очередь надо проверить батарейку дистанционного пульта – возможно, она разряжена.

Если замок не работает совсем или частично…

Если центральный замок не работает или выдает сбои и при «ручном» управлении, то сначала надо определить характер проявления неисправности. При полном отказе всей системы у вакуумного ЦЗ не будет слышно работы компрессора, а у электрического – слабые пощелкивания срабатывающих реле, кнопки ручного открытия на всех дверях останутся неподвижными.

В этом случае необходимо проверить и при необходимости заменить предохранитель цепей ЦЗ (в зависимости от электрической схемы автомобиля он может быть не один). Возможно, на этом ремонт и закончится. Если при активации ЦЗ какой-то предохранитель выгорает, то значит в защищаемой им цепи происходит короткое замыкание, и надо искать причину, которая это вызывает.

Предохранители целы, но центральный замок «вручную» не работает:

  • отсутствует напряжение на входе активатора водительской двери из-за обрыва подводящих проводов или плохого контакта на их клеммах в результате окисления – привод не может передать управляющий сигнал для остальных дверей (не чем);
  • вышел из строя концевой выключатель активатора водительской двери либо плохой контакт на его управляющих клеммах или обрыв проводов, отходящих от управляющих клемм – отсутствует управляющий сигнал.

Ремонт следует начать с проверки наличия питания и управляющих сигналов (появление или исчезновение напряжения на соответствующих контактах) привода при активации ЦЗ. Затем проверяют качество контактов и целостность проводов соответствующих цепей. В последнюю очередь проверяют концевой выключатель, который при необходимости ремонтируют или заменяют (в электрических ЦЗ всегда установлен внутри привода).

Причиной отказа также может быть неисправность электронной схемы сигнализации автомобиля, а в случае вакуумного ЦЗ еще и выход из строя управляющей платы компрессора. Их проверку и ремонт производят в самом конце диагностики. Если же центральный замок подает хоть какие-то «признаки жизни», то речь идет о его частичном отказе – слышны звуки работы компрессора у вакуумного ЦЗ и пощелкивание реле – у электрического.

Дверные кнопки ручного открывания могут частично или не на всех дверях срабатывать, либо передергиваться из положения «закрыто» в «открыто» и сразу обратно (или наоборот). Одной из причин такого поведения ЦЗ может быть нарушение фиксации крепежа тяги, идущей от привода к механизму замка (в водительской двери, если плохо работают все активаторы, либо в той, у которой происходит нарушение процесса отпирания/запирания).

Починка частичных отказов вакуумного центрального замка

Чаще всего, встречаются неисправности, сопровождающиеся длительной работой компрессора (в течение 15–20 с или дольше, пока не сработает его защита):

  1. Центральный замок открывает и закрывает двери автомобиля (и наоборот), пока не отключится насос.
  2. Все двери открылись/закрылись или на каких-то замок не сработал (возможно неравномерное срабатывание замков), и компрессор продолжает гудеть, пока его не выключит защита.

Причиной 1-го случая может быть: неисправность либо «плавает» из-за конденсата или других причин контакт выключателя актуатора водительской двери – с привода по обеим управляющим проводам на плату насоса подается напряжение («плюс» и на открытие, и на закрытие – в результате компрессор то качает воздух, то откачивает). Необходимо провести ревизию выключателя, а при необходимости отремонтировать его или поменять.

Во 2-ом случае может быть:

  1. Негерметичность трубок вакуумной магистрали.
  2. От концевого выключателя актуатора одной (или нескольких) из дверей до платы управления работой компрессора не доходит сигнал, что замок закрылся/открылся, и насос продолжает гонять воздух.
  3. Сигналы о запирании/отпирании замков приходят на плату компрессора, но он их «игнорирует».

В 1-ом случае сначала проверяют магистраль к двери с несработавшим приводом. Выявить поврежденное место можно по шипению воздуха. Порванные трубки меняют. Если все шланги целы, то негерметичен один из приводов – обычно в них рвется или трескается мембрана. Если нет подходящих мембраны или актуатора б/у, то придется приобретать замок двери в сборе.

Во 2-ом случае ремонт начинают с проверки электрических цепей от актуаторов дверей до управляющей платы на наличие напряжения на соответствующем проводе. Можно просто сравнить состояние всех цепей от всех приводов. Скорее всего, неправильный сигнал поступает только от одного привода, и замеры напряжения на проводах пучка, идущего от него, будут отличаться от показаний на проводниках от всех остальных. Затем следует найти обрыв цепи и устранить его. Чаще всего, повреждение происходит в дверных гофрах. Если провода целы, то причина кроется в неисправном концевом выключателе, который ремонтируют или меняют.

Читать еще:  Лампочки на гранту ближний дальний

В последнем случае необходимо разобрать блок компрессора и почистить контакты клемм пневмодатчика сигнализации открытие/закрытие – скорее всего, они окислились. Если это не помогло, то надо проверять схему управляющей платы – ремонт нужен ей.

Ремонт электрического центрального замка

Отечественные ЦЗ с соленоидами через несколько лет эксплуатации начинают бояться перепадов температуры на понижение, особенно в условиях повышенной влажности и в осенне-весенний период. Соленоиды сперва начинают подклинивать, а спустя какое-то время они могут вовсе отказаться открывать/закрывать замок. Они обычно встречаются на авто с заводской установкой ЦЗ. Лучше их менять на приводы с моторчиком, но можно попробовать разобрать, почистить и смазать свежей смазкой.

Несрабатывание или частичное срабатывание активатора одной или нескольких дверей может быть вызвано:

  1. обрывом или плохим контактом в питающей цепи от выключателя активатора водительской двери до силового реле (напрямую или через управляющую плату) и после него до неработающего привода;
  2. выходом из строя реле;
  3. неисправностью управляющей платы – если есть;
  4. плохим контактом или обрывом проводов на клеммах мотора или соленоида внутри активатора;
  5. износом шестерен активатора (с моторчиком) или его подвижных элементов (для всех приводов);
  6. сгоревшей обмоткой моторчика или катушки соленоида.

Ремонт начинают с проверки подачи напряжения на не срабатывающий, как надо, привод. Напряжение должно поступать на 1 провод при активации функции «закрыть».

При открывании на этом проводе напряжение должно пропасть, а на другом – появиться. Затем, в зависимости от полученных результатов тестирования, проверяют либо сам активатор и устраняют неисправность в нем, либо всю цепь до него по отдельности (до реле, включая управляющую плату, если есть, затем само реле и проводку после реле) с восстановлением работоспособности поврежденных участков. Наиболее часто встречающаяся поломка в системе ЦЗ – обрыв провода в гофре между дверью и кузовом автомобиля.

Не работает центральный замок автомобиля: что делать водителю

Центральный замок — это устройство, которое позволяет закрывать и открывать все двери автомобиля автоматически и одновременно. Решение удобное и практичное, а также достаточно надежное. Однако, в процессе длительной эксплуатации или в результате использования дешевых компонентов, а также сбоев и поломок центральный замок автомобиля (ЦЗ) нередко может полностью выйти из строя или срабатывать некорректно (например, одна дверь не работает).

Так или иначе, если центральный замок не открывает одну дверь или не работает полностью, данную проблему нужно решать, причем безотлагательно. Часто бывает так, что водитель в самый неподходящий момент не может открыть двери с пульта сигнализации или с ключа, замок может неожиданно закрыть все двери, когда ключи находятся в замке зажигания и т.п. Чтобы избежать подобных неприятностей, необходимо локализовать и устранить поломки ЦЗ.

Что делать, если перестал работать центральный замок

Начнем с того, что часто ЦЗ работает со сбоями в условиях повышенной влажности или во время сильных перепадов температур. Также неполадки могут возникать в результате ошибок при установке замка или его регулировки. Со временем дает знать о себе и естественный износ отдельных элементов устройства.

  • Первым шагом является диагностика оборудования. Обратите внимание, замок должен стабильно работать независимо от того, работает двигатель или нет, вставлен ли ключ в замок зажигания или же ключа нет. Прежде всего, должна нормально работать бортовая сеть машины, АКБ исправен и заряжен, а также нормально подключен к клеммам.

Что касается самого замка, фактически, это система выключателей, проводка и приводы. Центральный замок бывает электрическим (с электроприводом в виде соленоидов или мотор с механизмами), а также пневматическим (с вакуумным приводом, включающим в себя плату, компрессор и трубки).

Приводы центрального замка называются актуаторами. Главный управляющий привод обычно стоит в водительской двери (реже его монтируют в пассажирской передней двери). Срабатывание главного привода приводит к тому, что на остальные приводы в других дверях по проводам идет сигнал. Результат — синхронное срабатывание, открывающее и закрывающее все двери в авто.

  • Идем далее. Как правило, на автомобиле параллельно устанавливается сигнализация, причем замок срабатывает автоматически при снятии или постановке авто на охрану с пульта сигнализации. Так вот, если замок не работает с пульта, нужно проверить его работу от ключа или с кнопки.

Если в ручном режиме замок работает, тогда проблема кроется в неисправностях управляющих и электрических цепей сигнализации. Для начала, следует проверить сам пульт сигнализации, состояние его батарейки и т.п.

  • В случае, когда привод центрального замка не срабатывает совсем или работает частично, необходима более тщательная проверка. Например, в ситуации, когда полностью отказывает центральный замок, на замке вакуумного типа не будет слышно срабатывания компрессора, а на замках электрических могут раздаваться только еле заметные щелчки реле. В то же время на дверях не будут срабатывать кнопки для ручного открытия дверей.

Бывает и так, что все предохранители в норме, причем вручную центральный замок не открывается. В таком случае необходимо проверять подводящие провода, осмотреть клеммы и контакты на предмет окисления. Может так быть, что на входе актуатора попросту нет напряжения и управляющий сигнал не передается на двери.

Также не следует исключать вероятность того, что сломан «концевик» активатора водительской двери или имеет место обрыв проводов, провода отсоединены от управляющих клемм, плохой контакт на самих клеммах и т.д. В любом случае, сигнала управления не будет до того момента, пока контакты не восстановят.

Диагностика и ремонт центрального замка

Прежде всего, необходимо проверить, есть ли питание и подаются ли управляющие сигналы во время активации центрального замка автомобиля. Фактически, замеряется напряжение на клеммах. Параллельно оценивается состояние проводов, не допускается заломов или повреждения изоляции.

Если с проводкой все нормально, тогда потребуется проверить концевой выключатель. В ситуации, когда проблемным является именно этот элемент, потребуется ремонт «концевика» или его замена. Кстати, на электрических замках этот выключатель стоит обычно внутри привода.

  • Как уже говорилось, часто водители сталкиваются с тем, что центральный замок срабатывает, но функции нарушены (например, компрессор шумит или слышно, как щелкает реле). При этом двери могут не закрываться/открываться, замок работает не на всех дверях, двери постоянно открываются и закрываются произвольно и т.п. Однако при поверке вручную все или отдельные двери удается открыть и закрыть.

Так вот, подобные сбои могут возникать по причине того, что фиксация крепежа тяги от привода к замочному механизму нарушена. Такое может произойти как во всех дверях (нормально не работают все актуаторы), так и на отдельной двери. Поверка позволяет более точно локализовать проблему еще до начала разборки и ремонта ЦЗ.

Как отремонтировать центральный замок: вакуумный и электрический

После предварительной диагностики зачастую удается более точно определить причину, по которой не срабатывает центральный замок или его работа сопровождается сбоями. Далее можно переходить к ремонту.

Начнем с вакуумного центрального замка. Как правило, замок данного типа отличается более долгой по времени работой компрессора (до 30 секунд и более) при двух характерных поломках:

  • параллельно, пока работает компрессор, двери машины открываются и закрываются постоянно.
  • на деле бывает и так, что двери (все или несколько) открылись или закрылись, но компрессор гудит еще долго (до момента, пока защита не отключит его в автоматическом режиме).

Второй тип поломки вакуумного ЦЗ говорит о более серьезной проблеме в плане ремонта. Если компрессор гудит, тогда могут быть такие поломки:

  1. не герметичны трубки магистрали;
  2. на плату не приходит сигнал об открытии/закрытии от концевого выключателя актуатора одной двери или нескольких;
  3. сигналы открытия/закрытия замков не распознаются компрессором, хотя доходят до него.

Для решения проблемы нужно сначала проверить магистраль к двери, на которой не срабатывает привод. Проблемный участок магистрали можно выявить по шипению выходящего воздуха. Трубки в этом случае нужно менять.

Если же дело не в шлангах, высока вероятность потери герметичности привода. Как правило, в приводе может быть повреждена мембрана или привод пришел в негодность. При этом запчасти найти сложно и часто приходится менять весь замок двери в сборе.

Обычно неверный сигнал будет идти только от одного провода, причем напряжение будет отличаться на проблемном проводнике по сравнению с остальными. Главное, обнаружить обрыв цепи. Часто повреждаются гофры в дверях. Если провода в норме, тогда отдельно проверяется концевой выключатель.

Завершает список возможных проблем сам компрессор, точнее, его клеммы. Для начала нужно разобрать блок компрессора и зачистить контакты клемм пневмодатчика сигнализации на открытие/закрытие. Зачастую, клеммы будут окислены. В случае, когда чистка клемм не дала результатов, необходимо проверять схему платы управления. Бывает, что в ремонте нуждается именно данный элемент.

  • Теперь рассмотрим ремонт электрического центрального замка. Такое решение проще и дешевле, однако, менее долговечно. Все будет зависеть от качества соленоидов. Как правило, недорогие детали выходят из строя в результате перепадов температур и влажности.

Первыми признаками проблем становится подклинивание соленоидов (периодическое), затем проблема прогрессирует. Полный выход из строя элемента означает, что замки на двери не будут открываться и закрываться.

Если произошло именно так, лучше поставить приводы с мотором или попробовать отремонтировать имеющийся тип актуатора. Если актуатор одной или нескольких дверей не работает, тогда:

  • может иметь место обрыв или плохой контакт в цепи питания, которая идет от выключателя актуатора на двери водителя к силовому реле (напрямую или через плату) к проблемному приводу;
  • само реле неисправно или вышла из строя плата управления, порваны провода или нет контакта на клеммах моторчика или соленоидах актуатора;
  • изношены шестерни актуатора с моторчиком, другие механически части, выгорела обмотка мотора или на соленоиде сгорела катушка;

Проверку следует начать с того, что требуется проверить подачу напряжения на неработающий привод. В норме напряжение должно возникать в одном проводе и только в момент активации функции закрытия. Если же активировать открытие, напряжение на данном проводе исчезает, при этом появляется на другом.

Читать еще:  Модернизация печки на ниве 21214

Если суммировать, становится понятно, что проверки требует каждый элемент ЦЗ, при этом особое внимание нужно уделять наиболее нагруженным участкам, которые могут повреждаться механически (гофры, изоляция проводов, шестерни, шланги, толкатели и т.п.). Если к целостности претензий нет, тогда следует провести диагностику контактов и клемм. Влага и окисление часто приводят к тому, что сигнал и напряжение пропадает.

Подведем итоги

Как видно, если не работает замок на дверях в автомобиле, причин может быть достаточно много. Однако с учетом приведенной выше информации становится понятно, что знание общего устройства и принципа работы вакуумных и электрических центральных замков позволяет быстрее локализовать проблему для точной диагностики и качественного устранения потенциальных неисправностей. Важно учитывать, какой тип ЦЗ стоит на машине, а также знать типичнее поломки замков одного или другого типа.

Это значит, что важно приобрести устройство, состоящее из надежных компонентов, а также правильно его установить. Только такой подход позволит получить долгую и безотказную работу центрального замка.

КАК СДЕЛАТЬ

Расскажем и научим

Как определить причину неисправности центрального замка. Почему не работает центральный замок

Центральный замок облегчает жизнь водителю, запирая и отпирая все двери машины сразу. Именно поэтому сбои в его работе воспринимаются владельцем так болезненно.

Принцип работы и устройство центрального замка

Во время поворота ключа в замке водительской двери происходит срабатывание микропереключателя, подающего сигнал сначала к блоку управления двери, а затем и к центральному блоку, откуда управляющие сигналы отправляются к блокам управления остальных дверей (крышки багажника и топливного люка).

Исполнительное устройство дверного замка (актуатор), получив сигнал от дверного блока управления, включает в работу электродвигатель с редуктором. Вращательное движение электродвигателя преобразуется в возвратно-поступательное движение тяги замка.

Таким образом, при открытии ключом водительской двери происходит разблокировка замков всех остальных дверей автомобиля. При запирании ключом водительской двери все происходит с точностью до наоборот.

В случае, если на ключе зажигания имеется специальная кнопка, отпирание и запирание дверей машины можно выполнять дистанционно.

Бесспорным удобством центрального замка является то, что одновременно с дистанционной блокировкой/разблокировкой дверных замков происходит активация/деактивация сигнализации автомобиля.

К слову, центральный замок превосходно совмещается со всем видами сигнализации.

Выход из строя пульта управления

В случае, когда центральный замок не реагирует на нажатия кнопки на брелоке управления сигнализацией, попробуйте закрыть дверь со стороны водителя ключом.

Если при этом центральный замок сработает, причина неисправности – в переносном пульте.

В нем может банально разрядиться батарейка, однако случается и выход из строя электронного модуля устройства.

Перегорание предохранителя

Поиск неисправности центрального замка начните с проверки работоспособности предохранителя, через который устройство подключено к силовой цепи.

Причин перегорания всего две: короткое замыкание и перегрузка цепи. В первом случае ищите причину замыкания в электрической проводке.

Во втором случае причиной перегрузок обычно является повышенное потребление тока двигателем одного из актуатора.

«Аппетит» моторчика актуатора возрастает, если из-за застывшей смазки в замке или неправильной регулировки тяги возрастает усилие, необходимое для блокировки или разблокировки замка.

Чтобы найти виновника перегрузок, поочередно отключайте от разъемов каждый из актуаторов.

Разрыв цепи

При нарушении целостности проводов центральный замок либо вообще не подает признаков жизни, либо работает неустойчиво, с перебоями.

Чаще всего излом проводов происходит в местах их постоянного сгибания. Таким местом является переход провода из стойки кузова к двери.

Чтобы найти оборванный провод, извлеките из крепления один конец гофры, по которой провода подведены к двери, а затем поочередно потяните на себя каждый из проводов.

Оборванный провод довольно легко поддастся тянущему усилию и выйдет наружу.

Выход из строя блока управления

Неисправным может оказаться как блок управления, расположенный в водительской двери, так и центральный блок управления.

Для диагностики понадобится тестер. Проверьте наличие напряжения сначала на проводниках управляющей линии, а затем силовой.

Подачу тока выполняйте двумя способами: поворачивая ключ в замке водительской двери и нажимая на кнопку переносного пульта управления.

Без электрической схемы центрального замка определить необходимые контакты для тестирования обойтись будет крайне трудно.

Неисправность актуатора

Причин неработоспособности актуаторов довольно много: окисление или повреждение контактов, выход из строя двигателя, износ и перекос шестеренок редуктора, нарушение фиксации крепления тяг.

Значительно реже, но причиной перебоев в работе центрального замка может быть загрязнение механизмов замков или попадание в них посторонних предметов. Много проблем может создать конденсат, скопившийся внутри двери.

Прежде, чем отдавать автомобиль в заботливые руки работников автосервиса или принимать решение о замене центрального замка новым устройством, попробуйте определить причину его неисправности самостоятельно.

Что делать водителю, когда не работает центральный замок?

Центральный замок – полезное устройство, обеспечивающее простое и оперативное отпирание и запирание автомобильных дверей. Посмотрим, по каким причинам эта система может функционировать некорректно либо вообще не реагировать на команды водителя, и опишем меры, направленные на устранение подобных неисправностей.

1 Центральный замок – виды неисправностей

Центральный замок (ЦЗ) считается вспомогательным механизмом. При этом он является ключевым элементом системы безопасности автомобилей наших дней. Интересующие нас замки делятся на электрические и вакуумные (иначе называемые механическими). Первые системы включают в себя различные механизмы с моторчиком либо соленоиды. Устройство вакуумных ЦЗ немного сложнее. В них имеются специальные приводы (активаторы), плата управления, компрессор и трубки.

ЦЗ выходит из строя по разным причинам. Его неисправности обычно делят на несколько основных категорий:

  • устройство функционирует нестабильно;
  • замок частично или полностью не работает.

Если ЦЗ перестал работать, выполняет какие-либо действия с задержкой, в первую очередь нам нужно заняться диагностикой оборудования. Тестирование системы позволяет выяснить причину ее поломки максимально грамотно и быстро. Здесь важно знать следующее. Центральный замок обязан работать при выключенном и включенном зажигании, а также при запущенном и остановленном моторе при условии, что клеммы питания бортовой сети машины подключены к аккумуляторной батарее.

2 Ремонт системы своими руками – самые простые случаи

При невозможности открыть (закрыть) дверь машины, на которую поставлена автосигнализация, при помощи пульта управления (брелока) пытаемся выполнить эти действия вручную – кнопкой либо ключом. Если все получилось, причина поломки ЦЗ, вероятнее всего, кроется в неисправностях управляющих и электрических цепей сигнализации с автозапуском (либо обычной). В некоторых случаях проблема решается просто – посредством замены батарейки в пульте.

Когда замок выдает сбои либо совсем не функционирует и при ручном управлении, определяемся с характером поломки. О полном отказе системы свидетельствуют следующие явления:

  • Электрический ЦЗ. При использовании ключа зажигания система издает едва слышные щелчки, а кнопки запирающих механизмов не изменяют своего положения.
  • Механический замок. При ручном управлении компрессор не издает никаких звуков.

Что делать в подобных случаях? Сначала проверяем целостность предохранителей электроцепей центрального замка. При необходимости заменяем перегоревшие элементы на новые. Возможно, на этом ремонт системы и закончится. Сложнее, когда все предохранители являются рабочими, а ручное управление ЦЗ не работает. В этой ситуации поломка может быть вызвана такими причинами:

  1. На входе привода водительской двери нет напряжения.
  2. Не функционирует концевой выключатель.

Обе неисправности обычно возникают из-за недостаточного контакта на клеммах подводящих электрокабелей либо обрыва последних. Решается проблема следующим образом. Активируем центральный замок, проверяем наличие напряжения на контактах, потом анализируем целостность проводов и качество контактов. В случае необходимости изолируем провода или меняем их. Если система не работает частично (открывает или закрывает только одну дверь, реагирует не на все команды и так далее), ее ремонт потребует большего времени. Об этом далее.

3 Восстановление работоспособности вакуумных устройств – все варианты

Если в нашем авто частично не работает механический центральный замок, начинаем искать причину поломки в компрессоре. Именно этот механизм чаще всего обуславливает нестабильное функционирование ЦЗ. О проблемах с ним свидетельствуют такие явления:

  1. Замки на всех дверях либо только на одной закрылись (или открылись), но компрессор продолжает функционировать (гудеть) до тех пор, пока его автоматически не отключит штатная защита.
  2. Закрытие и открытие замков происходит самопроизвольно и длится вплоть до автоотключения компрессора.

Основная причина первой проблемы – нарушение герметичности элементов вакуумной магистрали. Нам нужно внимательно осмотреть ее трубки. Если из них выходит воздух, мы услышим шипение. Это означает, что пришло время менять трубки магистрали. Также система может не работать из-за неисправности платы управления, которая не способна отправить сигнал на привод двери. В этом случае придется разбирать блок компрессора и очищать все его клеммы от окисления. Обычно это помогает.

Если работоспособность платы не восстановлена, ее нужно менять.

Вторая проблема почти всегда возникает из-за появления конденсата в системе, что приводит к нарушению функционирования концевого выключателя активатора водительской двери.

Демонтируем этот элемент. Удаляем весь имеющийся конденсат. Если ситуация не изменилась, устанавливаем новый выключатель.

4 Ремонт электрозамка – сложностей не будет!

ЦЗ отечественного производства оснащаются соленоидами, которые буквально через 2–3 года эксплуатации автомобиля начинают ломаться из-за высокой влажности осенью и весной, а также из-за сезонных температурных перепадов. Поэтому эксперты советуют устанавливать на машину замки, имеющие приводы с моторчиками. Они тоже не вечные, но проблем с такими устройствами будет намного меньше.

Частичные поломки либо полное несрабатывание электрического ЦЗ наблюдаются в таких случаях:

  1. Реле системы вышло из строя.
  2. В электроцепи на участке между силовым реле и концевым выключателем имеется плохой контакт (обрыв провода).
  3. Сгорела катушка соленоида либо обмотка на моторчике.
  4. Подвижные детали привода износились.
  5. На клеммах соленоида (моторчика) оборвался кабель.

Эти неисправности приводят к тому, что ЦЗ не закрывает двери (не открывает их), функционирует нестабильно, реагируя не на все команды с пульта управления. Нам требуется проверить целостность указанных деталей. А затем заменить элементы, вышедшие из строя (катушки, обмотки, реле, шестерни), либо восстановить нормальный контакт проводов электроцепи. С такими работами справится любой более-менее опытный автомобилист, не обращаясь за помощью к спецам автосервисов.

Ссылка на основную публикацию
Adblock
detector
