Параметры дисков расшифровка параметров

Маркировка, параметры дисков для легковых автомобилей

Колесные диски используются на любом современном автотранспорте: от них зависит качество сцепления машины с дорогой, так как именно на данную деталь надевают покрышку. Диски отличаются не только свойствами и качеством, но и размерами, поэтому при выборе изделия важно знать, что обозначает маркировка диска.

Большинство характеристик – это не просто размер диска: они еще и влияют на безопасность. Для конкретных моделей автомобилей предусматриваются определенные модели дисков, выяснить, какие именно, лучше заранее.

Маркировка стандартна для любых типов изделий, неважно, из стали они, алюминия, литые или штампованные. Все обозначения будут стандартными, выполненными в соответствии с принятой Евросоюзом сертификацией UN/ECE 124.

Ширина обода может обозначаться (rim width), далее следует цифра. Она обозначается в дюймах и указывает на расстояние между краями обода, расположенными с внутренней стороны. Это важно при покупке покрышек, так как шина рассчитана на определенную ширину обода. В идеале величина будет находиться в среднем диапазоне выбранной резины.

Тип кромки обозначается буквой J. Этот параметр указывает на то, какую форму имеет закраина обода. Место соединения диска и шины для легковушек может обозначаться и другими буквами. Каждая буква – это отдельная форма кромки: P, JK, K, D, JJ, B, J. Узнать при помощи букв можно следующее:

  • Радиус закругления.
  • Угол наклона полок, их высота.
  • Какую форму контура имеет профиль.

J – наиболее распространенный стандарт для легковых авто, для моделей с полным приводом чаще используется тип JJ.

От того, какой будет форма закраин ободов, зависит не только способ монтажа, но и то, насколько тяжелые грузы придется использовать при балансировке колес. Внешне модели похожи, однако производитель указывает какая именно подходит вашему авто, так как это влияет на устойчивость при движении.

Разъемность

Маркировка колесных дисков буквой «Х» означает, что перед вами неразборная конструкция, отлитая из металла; может стоять знак «-« , он, напротив, говорит о том, что конструкцию можно разобрать, и собрана она из нескольких частей. Неразборной диск легче, отличается более высокой прочностью, он используется с эластичной резиной, чаще всего устанавливается на легковой транспорт. Для грузового, где резина более жесткая, применяют разборные конструкции, так как монтаж покрышки на другой диск будет невозможен.

Монтажный диаметр

Данный параметр может обозначаться словами (rim diameter); расшифровка маркировки дисков в этом случае также не вызовет сложностей. Этот показатель означает размер посадочного обода, рассчитанный под покрышку. Проще говоря, это то, что обозначено буквой R, далее следует цифра, например, 16.

Кольцевые выступы (hump)

Выбирая диски для авто, необходимо учитывать и данные обозначения колесных дисков. Обозначается хамп латинской буквой H. Встречаются следующие варианты:

  • H – кольцевые выступы имеются только одной стороны.
  • Н2 – с обеих сторон диска есть кольцевые выступы. Такая конструкция нужна, если будет установлена бескамерная резина.
  • FH (Flat Hump) означает, что форма хампа будет плоской.
  • AH – асимметричный выступ.

Крепежные отверстия

В маркировке PCD могут быть разные цифры, например, 4х100: это значит, что отверстия – 4, а 100 – это диаметр окружности со всеми размещенными на ней отверстиями для крепежа. Число отверстий на разные машины разное, от 4 до 6. Диаметр окружности обладает стандартными значениями – 98 ÷ 139,7.

Определить на глаз соответствие размера ступицы и диска не всегда удается, а установка диска 98 вместо 100 может привести к перекосу колеса, что станет причиной биения, а также самопроизвольного откручивания болтов.

Вылет диска

Обозначается буквами ET: это расстояние обозначает промежуток между плоскостью относительно центра поперечного сечения диска и ступицей колеса. Обозначается данная величина миллиметрами. Не стоит удивляться, если увидите перед цифрой минус – вылет бывает отрицательным.

Чтобы диск не сломался при нагрузках, выбирать стоит именно тот, который указан производителем.

Диаметр посадочного отверстия (DIA)

Данный параметр обозначения дисков измеряется в миллиметрах, обозначается буквой d. Он показывает диаметр центрального отверстия под ступицу автомобиля. Для легковых это чаще всего 50-70 мм, подбирается изделие точно по размеру, в противном случае диск либо не встанет, либо будет болтаться, что приведет к трагическим последствиям.

Где находится маркировка диска?

Теперь, когда стало понятно, какие буквы и цифры что обозначают, остается один вопрос – где находится маркировка литых дисков. Для любого элемента вне зависимости от того, по какой технологии он сделан и из какого материала, предусмотрено нанесение маркировки. Найти ее нетрудно, так как она находится с лицевой стороны и у всех дисков стандартно расположена на одном месте. Единственная разница – маркировка может быть как с внешней, так и с внутренней стороны, чаще можно встретить второе, так как это не портит внешний вид иска. Обратите внимание на лицевую часть изделия. У разных моделей данные могут быть выдавлены немного в разных местах, но в основном вы увидите информацию на свободных местах между отверстиями под болты для крепления диска к ступице автомобиля. На некоторых моделях информация может находиться на ободе с лицевой стороны. Чаще всего такая маркировка встречается на дисках украинского производства и продукции некоторых европейских компаний.

Расшифровка параметров дисков – важный навык, который пригодится автомобилисту при выборе изделия для своего железного коня. Стоит отметить, что диск, в отличие от резины – продукт не сезонный, поэтому используется в любое время года, ничего особенного для зимы не предусматривается. Кроме этого, при выборе всегда сверяйтесь с техническими требованиями производителя. Обычно подходит несколько типов дисков, но отступать от заданных производителем размеров и параметров нельзя.

0nyx › Blog › Маркировка колёсных дисков

Ни фига не могу понять и запомнить так, что пусть будет здесь для себя.
Параметры колёсных дисков

Разберём маркировку автомобильного диска на примере следующей записи:

6½ J x 15 H2 5х100 ET45 d54.1
Расшифровка маркировки дисков для авто

6½ (rim width) – ширина обода A, измеряемая в дюймах.

15 (rim diameter) – диаметр обода колеса B, измеряемый в дюймах. Эта величина определяется без учета высоты закраин обода.

J (flange) – обозначение профиля закраин обода F. J – наиболее распространённый тип. Также для легковых автомобильных дисков имеют место следующие типы: JJ, JK, K, B, D, P.

H2 (hump) – кольцевые выступы H на посадочном месте обода. Хампы предназначены для надёжной фиксации бортов бескамерных шин при боковых воздействиях, как то на поворотах, препятствуя оттоку воздуха. Индекс H2 означает, что такие выступы присутствуют с двух сторон обода (в отличие от индекса H, указывающего на наличие хампа лишь с одной стороны).

d54.1 (hub diameter) – диаметр центрального отверстия D под ступицу колеса (DIA), которое измеряется со стороны привалочной плоскости. DIA является одним из важнейших показателей, определяющих соответствие колёсного диска автомобилю. Точное совпадение диаметров посадочного цилиндра и отверстия диска даёт абсолютное центрирование колеса. Если эти диаметры не совпадают, то окончательное центрирование обеспечивается посредством конических или сферических форм у крепёжных болтов/гаек и соответствующих им отверстий автодиска. Также в данной ситуации используются центровочные кольца.

Как правило, точная посадка обеспечивается при установке оригинальных дисков автопроизводителя. Большинство же колёсных дисков сторонних производителей комплектуются уплотнительными центровочными кольцами. Это обусловлено такими факторами, как относительная унификация дисков и удешевление их производства – ощутимо дешевле снабжать изделия центровочными кольцами, нежели выпускать продукцию, отличающуюся лишь диаметром центрального отверстия с шагом в доли миллиметра.

Расположение крепёжных отверстий

5х100 – количество N отверстий под крепёжные болты/гайки (5) и диаметр C их расположения (100мм). Диаметр окружности, по которой размещены отверстия, носит название PCD (Pitch Circle Diameter).

В зависимости от количества крепёжных отверстий для вычисления параметра PCD из известного расстояния между отверстиями используются различные коэффициенты (см. рис. ниже).

Отверстия креплений могут иметь приличный допуск в диаметре, однако посадка болта происходит однозначно и абсолютно по центру за счёт конических направляющих. Потому минимальное расхождение центров отверстий у диска и ступицы означает, что плотная посадка обеспечена только одному болту – остальные, вероятнее всего, будут затянуты с перекосом, исключая правильную централизацию. Таким образом, при вращении колеса будем иметь биение – это раз, а второе – дополнительную “вращающуюся” нагрузку на болты или гайки.

Читать еще:  Реле света газель 3302 где находится

Важно!
Установка автомобильных дисков с PCD, отличным от номинального, запрещена!
Что может повлечь за собой отклонение этого параметра от заданного? Дельта в пару миллиметров, которая не ощутима на глаз и, казалось бы, не влияет на ходовые качества, может стать причиной отворачивания болтов крепления диска от ступиц во время движения.
Если у вас возникли сомнения или трудности при подборе диска для авто, во избежание казусных ситуаций лучше возложить выполнение этой задачи на консультанта магазина или работника автосервиса.

Длина вворачиваемой в ступицу резьбы болта или гайки должна быть не менее 6-7 полных оборотов.

ET45 (Einpress Tief, нем.; offset, англ.) – вылет диска E: расстояние между плоскостью крепления диска колеса и плоскостью симметрии обода, мм. Для каждого автомобиля этот параметр устанавливается заводом-изготовителем.

Положительный вылет диска соответствует конструкции, у которой привалочная плоскость располагается ближе к внешней стороне колёсного диска, нежели серединная плоскость обода колеса. Обратное же положение свидетельствует об отрицательном значении.

С уменьшением значения ET по числовой оси координат колёса начинают выступать в стороны за пределы кузова автомобиля – колея становится шире. Увеличение выноса приводит к сужению колеи. Обычно, допустимая производителем дельта составляет около ½ см.

Параметр ET не является обязательным и может отсутствовать в маркировке диска.

Важно!
Придерживаясь рекомендованных значений, вы обеспечиваете безопасное расположение колеса в колесной арке и оптимальную нагрузку на подвеску и поворотный механизм.
Увеличение вылета диска недопустимо – это может привести к механическому контакту диска и элементов тормозной системы. Уменьшение выноса хоть и позволяет достичь несколько большей устойчивости автомобиля, а также сомнительного удовольствия “красиво тусоваться”, зато влечёт за собой увеличение плеча и, как следствие, перегрузку механики ступицы и подвески.
Устанавливайте колёсные диски с выносом, отличным от рекомендованного, на свой страх и риск!

X-фактор (X-factor) – весьма условный показатель X, определяющий расстояние между плоскостью крепления колёсного диска и его задней поверхностью. Само по себе это пространство позволяет устанавливать диски на автомобили, у которых элементы тормозной системы выступают за привалочную плоскость.

Расшифровка маркировки колесных дисков

Колесный диск является одной из самых ответственных деталей, связывающих автомобиль с дорогой через шину. При замене резины или покупке новых дисков, зачастую возникает необходимость узнать парметры колеса. Расшифровка маркировки дисков и других обозначений на них поможет разобраться со всеми параметрами и характеристиками ваших колес.

Большинство характеристик колесных дисков влияет на безопасность езды и длительность безотказной работы подвески. При выборе дисков необходимо выяснить, модели с какими характеристиками допускаются к использованию на вашем авто. Только при соответствии всех требований их можно устанавливать на машину.

На нашем сайте уже есть инструкция по расшифровке маркировки шин, а сейчас мы объясним, как расшифровать маркировку на колесных дисках.

Также Вам может пригодиться наш визуальный шинный калькулятор.

Умение читать маркировку колесных дисков помогает безошибочно подобрать подходящие колеса к автомобилю. Важно лишь правильно распознать нанесенные на диске обозначения, чтобы не ошибиться с их верной расшифровкой.

Маркировка дисков

Штампованные и литые диски для легковых автомобилей имеют одно и то же стандартное обозначение (маркировку). Сертификация дисков на территории стран ЕС осуществляется согласно UN/ECE 124.

В качестве примера можно расшифровать один из вариантов маркировки колесного диска: 7,5 J х 15 Н2 5х100 ЕТ40 d54.1

Расшифровка данной маркировки будет следующей:

Ширина обода (rim width)
Цифра 7,5 в примере маркировке указывает расстояние между внутренними краями обода в дюймах. Этот показатель учитывается при выборе покрышек, т. к. у каждой шины есть определенный диапазон ширины обода. Лучше всего, когда ширина обода находится в среднем диапазона покрышки.

Тип кромки обода (flange)
Латинская буква J в маркировке диска обозначает форму закраины обода. Это место, в котором диск соединяется с шиной. Среди наиболее распространенных обозначений для легковых автомобилей встречаются: P, D, B, K, JK, JJ, J. Каждая буква скрывает несколько параметров:

  • радиус закругления,
  • форма контура профиля,
  • угол наклона полок,
  • высота полок и т. д.

Чаще всего в современных легковых автомобилях встречается закраина в форме J. Полноприводные модели обычно комплектуются дисками с обозначением типа JJ.

Закраины обода колесного диска оказывают влияние на монтаж шины, массу балансировочных грузиков, устойчивость покрышек к смещению в экстремальных ситуациях. Поэтому, несмотря на внешнее сходство дисков JJ и J, нужно отдавать предпочтение той кромке обода, которую рекомендует автопроизводитель.

Разъемность обода
Знак “х” говорит о том, что обод выполнен в неразъемном виде и представляет собой единое целое, а знак “-” указывает на то, что он состоит из нескольких комплектующих, и его можно разобрать и собрать. Неразъемные диски отличаются от разборных конструкций легкостью и большей жесткостью.

Колесные диски с ободом “х” предназначены для эксплуатации их с эластичными шинами, что характерно для легковых и небольших грузовых автомобилей. В случае грузовых покрышек, которые отличаются жесткостью, требуются разъемные конструкции дисков. По-другому произвести монтаж шины на колесный диск просто невозможно.

Монтажный диаметр (rim diameter)
Монтажный диаметр – это размер посадочного обода колесного диска под шину.

Монтажный диаметр обычно указывается в дюймах (в нашем примере – это цифра 15). В обиходе автомобилисты ещё называют его радиусом диска. При подборе шины этот показатель обязательно должен совпадать с её монтажным размером.

Стандартными значениями монтажных диаметров диска для легковых автомобилей и кроссоверов будут величины от 13 до 21.

Кольцевые выступы или подкаты (hump)
Обозначение Н2 расшифровывается следующим образом. Кольцевые выступы (хампы) находятся с 2 сторон диска. Эти подкаты предназначены для фиксации бескамерной шины на колесном диске. Они препятствуют оттоку воздуха в случае внешнего воздействия на покрышку. Применяются и другие обозначения:
Н – хамп имеется только с одной стороны,
FH – подкат имеет плоскую форму (Flat Hump),
AH – у выступа асимметричная форма (Asymmetric Hump) и т. д.

Расположение крепежных отверстий (Pitch Circle Diameter)
В маркировке 5х100 первая цифра указывает количество отверстий в колесном диске. Число 100 обозначает диаметр окружности, на которой размещаются крепежные отверстия.

  • Количество крепежных отверстий для легковых автомобилей обычно колеблется от 4 до 6 штук.
  • Стандартными значениями диаметра окружности будут 98 ÷ 139,7.

Определить на глаз соответствие размера ступицы и диска не всегда удается. А установка диска 98 вместо 100 может привести к перекосу колеса, что станет причиной биения, а также самопроизвольного откручивания болтов.

Вылет диска (ET, Einpress Tief)
Вылет диска представляет собой расстояние между плоскостью прикосновения диска со ступицей и плоскостью, которая проходит через центр поперечного сечения колесного диска. Величина выражается в миллиметрах, а вылет бывает как положительным (ЕТ40), так и отрицательным (ЕТ-30).

Этот показатель должен соответствовать рекомендациям автопроизводителя, иначе в экстренной ситуации, силы, действующие на подвеску, могут разломать диск.

Диаметр посадочного отверстия (hub diameter, DIA)
Центральное (ступичное) посадочное отверстие колесного диска указывается в миллиметрах, например d54.1. Диаметр посадочного отверстия в легковых автомобилях колеблется от 50 до 70 мм. Очень важно точно подбирать диск в соответствии с посадочным пояском ступицы автомобиля.

Даже при незначительных отклонениях одного из параметров колесного диска от требований автопроизводителя появляется угроза ускоренного износа шины, что может привести к её разрушению в экстремальной ситуации (высокая скорость, резкое торможение, крутой вираж).

При остановке машины по вине двигателя, можно вызвать эвакуатор, мастера или уехать за помощью на “попутке”. А вот когда на высокой скорости происходит разрыв покрышки или отрывается колесо от ступицы, это создает опасность жизни водителя, пассажирам и другим участникам дорожного движения. Поэтому колеса всегда должны быть в исправном состоянии и находиться под постоянным контролем водителя.

Читать еще:  Регулировка фар ваз 21124

Skoda Octavia Семейный TaZiK › Бортжурнал › ПОЛЕЗНЯК. Параметры колёсных дисков

Заморочился с выбором зимней резины и нашел хорошую статейку о параметрах дисков. Может кому будет полезно.

Почти на каждом автомобильном диске можно найти его маркировку. Если таковая нашлась, тогда, ознакомившись с условными обозначениями ниже, вы самостоятельно легко разберётесь во всей необходимой вам информации, относящейся к данному изделию, которая позволит определить степень его соответствия вашему автомобилю.

Однако, прежде чем начать самостоятельный подбор автомобильных дисков, мы рекомендуем заглянуть в руководство по эксплуатации вашего авто. Здесь вы найдёте параметры – обязательные и рекомендуемые изготовителем вашего транспортного средства. Следует помнить, что автопроизводители рассчитывают элементы подвески, тормозных систем, крепления колёс и пр. под определённые типы колёсных дисков.

Другой способ узнать необходимые индексы – считать маркировку с дисков, установленных на вашем авто в текущий момент.

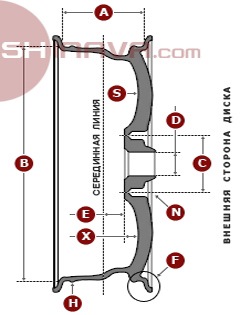

Параметры колёсных дисков

A – ширина обода, выражаемая в дюймах.

B – диаметр обода колёсного диска, выражается в дюймах.

C – диаметр размещения крепежных отверстий (PCD).

D – диаметр центрального отверстия (DIA), мм.

E – вылет диска, мм.

N – количество крепёжных отверстий.

F – закраина посадочного места.

H – тип хампа (hump, англ.).

S – внутренняя поверхность диска.

Разберём маркировку автомобильного диска на примере следующей записи:

6½ J x 15 H2 5х100 ET45 d54.1

Расшифровка маркировки дисков для авто

6½ (rim width) – ширина обода A, измеряемая в дюймах.

15 (rim diameter) – диаметр обода колеса B, измеряемый в дюймах. Эта величина определяется без учета высоты закраин обода.

J (flange) – обозначение профиля закраин обода F. J – наиболее распространённый тип. Также для легковых автомобильных дисков имеют место следующие типы: JJ, JK, K, B, D, P.

H2 (hump) – кольцевые выступы H на посадочном месте обода. Хампы предназначены для надёжной фиксации бортов бескамерных шин при боковых воздействиях, как то на поворотах, препятствуя оттоку воздуха. Индекс H2 означает, что такие выступы присутствуют с двух сторон обода (в отличие от индекса H, указывающего на наличие хампа лишь с одной стороны).

d54.1 (hub diameter) – диаметр центрального отверстия D под ступицу колеса (DIA), которое измеряется со стороны привалочной плоскости. DIA является одним из важнейших показателей, определяющих соответствие колёсного диска автомобилю. Точное совпадение диаметров посадочного цилиндра и отверстия диска даёт абсолютное центрирование колеса. Если эти диаметры не совпадают, то окончательное центрирование обеспечивается посредством конических или сферических форм у крепёжных болтов/гаек и соответствующих им отверстий автодиска. Также в данной ситуации используются центровочные кольца.

Как правило, точная посадка обеспечивается при установке оригинальных дисков автопроизводителя. Большинство же колёсных дисков сторонних производителей комплектуются уплотнительными центровочными кольцами. Это обусловлено такими факторами, как относительная унификация дисков и удешевление их производства – ощутимо дешевле снабжать изделия центровочными кольцами, нежели выпускать продукцию, отличающуюся лишь диаметром центрального отверстия с шагом в доли миллиметра.
Расположение крепёжных отверстий

5х100 – количество N отверстий под крепёжные болты/гайки (5) и диаметр C их расположения (100мм). Диаметр окружности, по которой размещены отверстия, носит название PCD (Pitch Circle Diameter).

В зависимости от количества крепёжных отверстий для вычисления параметра PCD из известного расстояния между отверстиями используются различные коэффициенты (см. рис. ниже).

A – ширина между центрами двух соседних отверстий, мм.

B – диаметр условной окружности, по которой расположены центры крепёжных отверстий (PCD), мм.

Отверстия креплений могут иметь приличный допуск в диаметре, однако посадка болта происходит однозначно и абсолютно по центру за счёт конических направляющих. Потому минимальное расхождение центров отверстий у диска и ступицы означает, что плотная посадка обеспечена только одному болту – остальные, вероятнее всего, будут затянуты с перекосом, исключая правильную централизацию. Таким образом, при вращении колеса будем иметь биение – это раз, а второе – дополнительную “вращающуюся” нагрузку на болты или гайки.

Установка автомобильных дисков с PCD, отличным от номинального, запрещена!
Что может повлечь за собой отклонение этого параметра от заданного? Дельта в пару миллиметров, которая не ощутима на глаз и, казалось бы, не влияет на ходовые качества, может стать причиной отворачивания болтов крепления диска от ступиц во время движения.
Если у вас возникли сомнения или трудности при подборе диска для авто, во избежание казусных ситуаций лучше возложить выполнение этой задачи на консультанта магазина или работника автосервиса.

ET45 (Einpress Tief, нем.; offset, англ.) – вылет диска E: расстояние между плоскостью крепления диска колеса и плоскостью симметрии обода, мм. Для каждого автомобиля этот параметр устанавливается заводом-изготовителем.

Вылет диска может принимать как положительные, так и отрицательные значения, в зависимости от положения привалочной плоскости относительно центральной линии обода.

Положительный вылет диска соответствует конструкции, у которой привалочная плоскость располагается ближе к внешней стороне колёсного диска, нежели серединная плоскость обода колеса. Обратное же положение свидетельствует об отрицательном значении.

С уменьшением значения ET по числовой оси координат колёса начинают выступать в стороны за пределы кузова автомобиля – колея становится шире. Увеличение выноса приводит к сужению колеи. Обычно, допустимая производителем дельта составляет около ½ см.

Параметр ET не является обязательным и может отсутствовать в маркировке диска.

Придерживаясь рекомендованных значений, вы обеспечиваете безопасное расположение колеса в колесной арке и оптимальную нагрузку на подвеску и поворотный механизм.
Увеличение вылета диска недопустимо – это может привести к механическому контакту диска и элементов тормозной системы. Уменьшение выноса хоть и позволяет достичь несколько большей устойчивости автомобиля, а также сомнительного удовольствия “красиво тусоваться”, зато влечёт за собой увеличение плеча и, как следствие, перегрузку механики ступицы и подвески.
Устанавливайте колёсные диски с выносом, отличным от рекомендованного, на свой страх и риск!

X-фактор (X-factor) – весьма условный показатель X, определяющий расстояние между плоскостью крепления колёсного диска и его задней поверхностью. Само по себе это пространство позволяет устанавливать диски на автомобили, у которых элементы тормозной системы выступают за привалочную плоскость.

Читаем маркировку легкосплавных дисков за минуту (ИНФОГРАФИКА)

В дни, когда шиномонтаж становится самой востребованной услугой, вслед за «резиновой грамотой» мы решили напомнить нашим читателям «колесную азбуку». Кроме того, самое время поговорить о том, какие дополнительные меры можно принять для защиты хромированных дисков зимой, когда дороги залиты реагентами.

UGI2 UGIA Product Images

Автомобилю необходим движитель — устройство, которое обеспечивает контакт с дорогой и передает силы и моменты, приводящие машину в движение. Иначе говоря, четыре колеса, каждое из которых состоит из шины, обода, соединительного элемента (диска) и ступицы. Что зашифровано в маркировке колес? Чтобы прочесть «тайнопись», воспользуйтесь нашей подсказкой.

Код, по которому можно подобрать колесо для конкретного автомобиля, расшифровывается так:

4 Markirovka kolesa CP

  • 7,5 — посадочная ширина обода в дюймах; несоответствие штатным размерам приводит к ухудшению ездовых характеристик шины, допустимое отклонение — от 0,5 до 1,0 дюйма
  • J×16 — конструкция закраин обода (служебная информация);
  • J×16 — монтажный диаметр обода в дюймах
  • H2 — индекс конструкции хампов (служебная информация)
  • 5×114,3 — PCD, количество крепежных отверстий и диаметр (в мм) их расположения относительно оси вращения колеса (отклонения не допускаются)

А теперь — часто задаваемые вопросы о колесах и ответы на них.

В инструкции по эксплуатации, прилагаемой к некоторым колесам, указано, что для их чистки необходимо использовать только мягкие моющие средства. Относится ли к этой категории широко используемая на мойках активная пена?

Да, относится. Советуем выбирать автомобильные мойки, которые несут ответственность за качество оказываемых услуг. Как показывает практика, основные повреждения лакокрасочного покрытия дисков происходят из-за неправильного использования пистолета высокого давления (до 10 атм), который сбивает краску в местах сколов и повреждений диска. Смывать грязь «в упор» мы не рекомендуем. Есть много средств по уходу за дисками, защищающих поверхность от тех же царапин и сколов, — например, средство для защиты колесных дисков Wurth, минеральные ингредиенты которого легко удаляют пыль от тормозных колодок и грязь.

Читать еще:  Пластиковые пороги калина седан

Какие дополнительные меры можно принять для защиты хромированных дисков зимой, когда дороги залиты реагентами?

Хорошо бы иметь два комплекта колес — для лета и для зимы. Если же и зимой вы ездите на хромированных колесах, настоятельно рекомендуем обрабатывать их защитным составом — например, средством Silver Chrome (Turtle Wax), предназначенным для очистки и восстановления хромированных поверхностей. Оно удаляет потускнения, пятна ржавчины и окисления. А полироль Chrome Polish предназначен для очистки, обновления и защиты хромированных изделий от воздействия окружающей среды.

1 Markirovka kolesa CP —1

Установленные на автомобиле колеса подлежат замене по гарантии. Кто должен оплачивать шиномонтаж?

Шиномонтаж — это услуга, и она должна оплачиваться отдельно от основного товара. Но если компания борется за клиентов, такой сервис может быть и бесплатным.

Можно ли считать пластиковое центровочное кольцо («супинатор») надежным средством центровки колесного диска на ступице?

Да. Центральное кольцо, или «супинатор», необходимо только для того, чтобы отцентровать диск на ступице и правильно его прикрутить. После данной процедуры кольцо не несет на себе никакой нагрузки.

Vilet

Большинство шинных центров и интернет-магазинов торгуют исключительно китайскими колесами марок Replica, Nitro и др. Соответствуют ли они нормам безопасности?

Как правило, колеса, представленные в серьезных магазинах, проходят обязательную сертификацию и имеют допуск к эксплуатации. Не стесняйтесь, спрашивайте у торговцев сертификаты на их товар.

Где можно провести независимую экспертизу колес для предъявления претензии продавцу или производителю?

В следующих организациях: Центральный научно-исследовательский автомобильный и автомоторный институт «НАМИ», Московский автомобильно-дорожный государственный технический университет (МАДИ), Научно-исследовательский центр «НИИШП». Зачастую производитель и продавец заинтересованы в проведении независимой экспертизы, поэтому для начала советуем обратиться непосредственно к ним.

Можно ли править кованые диски? Каким оборудованием должна располагать шиномонтажная мастерская, чтобы качественно восстановить геометрию кованого диска?

Править диски, как литые, так и кованые, нежелательно. При правке изменяется структура сплава, в результате страдают эксплуатационные качества — в частности, удароустойчивость. Помимо прочего нарушается лакокрасочное покрытие, то есть защита колеса от температурных воздействий и эрозии, — и оно утрачивает внешний лоск.

kolesa

У меня дорогой немецкий автомобиль. По цене оригинальных колес можно купить очень хорошую альтернативу известных брендов, но проблема в том, что крайне трудно найти диск со стопроцентным соответствием всех параметров оригинальным. Как правило, не совпадает вылет диска (ET). Какова максимально допустимая погрешность этого параметра?

Допустимой погрешностью можно считать ± 2 мм. Диск должен быть прописан в каталоге применяемости производителя (выдержка из ГОСТ Р 52390–2005 «Колесные диски. Технические требования и способы испытаний»). Если вылет обода отличается от вылета оригинального колеса больше, чем на допустимую величину, вам должны представить нормативные документы, подтверждающие соответствие всем требованиям безопасности при эксплуатации.

Кто в России изготавливает кованые диски? Остался только Slik?

Крупносерийное производство ведут компании Slik и AGForged. Кованые диски присутствуют в линейках многих американских, европейских и азиатских фирм.

Ответы на вопросы наших читателей мы искали совместно со специалистами компании «Новые колеса».

Параметры автомобильных дисков

Колесные диски имеют много параметров — не только диаметр и количество отверстий для болтов. Но в основном автомобилисты обращают внимание именно на эти две характеристики. Когда вы выбираете товар, обязательно уточняйте необходимые параметры автомобильных дисков, предусмотренные производителем вашего транспортного средства.

Важно осознавать, что любые несоответствия заводским требованиям оказывают негативное влияние на функционирование подвески. Это, в свою очередь, способствует ускорению износа шины и различных частей ходовой. Есть вероятность того, что во время езды у вас оторвется колесо, что может привести к плачевным последствиям. По этой причине установка таких изделий должна сопровождаться их дальнейшим контролем во время эксплуатации.

Пример расшифровки

Как правило, обыкновенная характеристика дисков авто выглядит так:

6,5jx155/112H2ET45d57,1.

Итак, что же значат эти буквы и цифры?

Маркировка колесных дисков

  • 6,5 — ширина посадки дискового обода, обозначается в дюймах. Она вычисляется так: 6,5*25,4=165,1 мм. Это значение напрямую связывается с шириной шин. Каждая покрышка имеет допустимую дисковую ширину. Эта величина комплектующей узнается при помощи подсчетов, основанных на типоразмере покрышки. При несоответствии размеров двух элементов у вас возникнут проблемы с бортировкой шин.
  • Буква J, как и D, P, K, JJ и другие, шифрует технические данные о закраинах автомобильного дискового обода (его высота, форма и строение). Наиболее популярными типами дисковых ободов сегодня выступают J (для авто с моноприводом) и JJ (для полноприводных машин). Закраины напрямую влияют на монтаж резины и величину, на которую смещается шина в некоторых ситуациях.
  • Под маркировкой 5/112 скрыты свойства монтажа диска к ступице. Цифра 5 указывает на то, сколько отверстий для закрепления болтов должно быть на изделии, а число 112 – на диаметр круга, где должны разместиться центры этих отверстий. Иногда производители комплектующих наносят этот параметр в отдельности и маркируют его буквами PCD или Pitch Circle Diameter.

  • Буква Н в характеристике колесных дисков говорит об особенностях полок дискового обода, а также выступов, которые они имеют. Эти выступы требуются для шин без камер. Они обеспечивают корректность монтажа шины и диска.
  • Символ ET45 в параметрах автомобильных дисков обозначает вылет диска в миллиметрах.Что это вылет колесного диска — это расстояние между центральной дисковой осью, а также плоскостью прикладывания диска. Он должен с максимальной точностью соответствовать производственным требованиям вашего авто, так как является одним из ключевых для установки характеристик подвески и механизма руля. Одна ступица имеет один вылет для любого размера и типа шин. Некоторые производители также обозначают эти данные отдельно словами OFFSET или DEPORT.
  • d 57,1 (DIA) — диаметр отверстия, расположенного в центре диска. Он должен подходить к размеру цилиндра, расположенного на ступице. Помимо функции центрирования, цилиндр забирает на себя нагрузку, идущую на шпильки. Если центровое отверстие нужного изделия превышает габариты цилиндра, вам нужно будет применить центровочные кольца. Их можно приобрести в шинных центрах.

Литые колесные диски

Особенности

В характеристиках литых дисков предусматривается также наличие у них максимального уровня нагрузки. По этой причине даже в случае внешнего совпадения размеров литых дисков с параметрами вашего авто нагрузку для них у производителя нужно уточнять. Есть два варианта того, как это сделать:

  • если колеса от российских производителей, то этот показатель — в паспорте диска;
  • если от зарубежных — нужно будет найти эту информацию у них на сайте. Как правило, данные о гарантированном использовании литых комплектующих на том или ином авто есть у каждого производителя в специальном каталоге. Если вы нашли в каталоге свое авто и присмотрели соответствующий товар к нему, его можно без опаски приобретать.

Случается, что размеры литого изделия полностью совпадают с необходимыми. Однако при этом его невозможно установить на авто. При монтаже диск начинает упираться в подвеску или механизм тормоза. Такая ситуация обусловлена формой штамповки или спиц литья. По этой причине перед проведением процедуры бортировки шины нужно всегда примерять диск на переднюю и заднюю автомобильную ось, предварительно прикрутив его хотя бы на два болта.

Что касается PCD, его обычно изменить нельзя, несмотря на то что у многих производителей предусматриваются специальные болты с эксцентриками. Они позволяют установить, к примеру, изделия с PCD, 100 мм, на авто с PCD, 98 мм. Так что помните, что разница между PCD нужного вам товара и данными авто не должна превышать 2,4 мм (гайки-эксцентрики, которые монтируются на литые модели, могут смещаться максимум на 1,2 мм).

Ссылка на основную публикацию
Adblock
detector
