Не работает моторчик стеклоомывателя

KIA Ceed 2.0 А/Т › Бортжурнал › Инструкция для тупых! Как понять, почему не работает омыватель ветрового стекла?

Звонок в два часа дня, на том конце провода отец “Что делать, у меня не работает омыватель, ни черта не видно, что делать? Может фару снять? Я уже попытался, что-то сломал (сломал он копеечные пистоны пока он снимал накладку над радиаторами) дальше не полез” На улице -5 за окном снег, он в 200км от Москвы на трассе. Понимаю, что ни чем помочь не смогу. Решено ехать так, с неизбежными остановками. Незамерзайку в тару из под Мистер мускула и на светофорах руку в окно 🙂 Вечером по приезду отца начал разбираться, что с омывателем. Вся арка в снегу по 2 см вокруг колеса, на брызговиках налипло снега, ни где следов зелёной незамерзайки нет.

С чего начинать?

Это даже не инструкция, а можно сказать мольбы. Так уж получилось что работаю приёмщиком у одного из многочисленных авто дилеров Москвы и 80% клиентов считает, что машина мол “на гарантии, поэтому вы с ней и копайтесь, а денег я платить ни за что не буду”. ЛИБО ВЫ ЗНАЕТЕ ИНФОРМАЦИЮ И ПОЛЬЗУЕТЕСЬ ЕЙ БЕСПЛАТНО ИЛИ ВЫ НЕ ОБРАЗОВАННЫЙ В ДАННОЙ СФЕРЕ ЧЕЛОВЕК И ПОЭТОМУ ПЛАТИТЬ ДЕНЬГИ ВЫ ВСЁ РАВНО БУДЕТЕ! Не нам, так кому то другому. От 2000р до бесконечности в зависимости от настроения приёмщика, но больше от вашей борзости, при чём чем выше зашкаливает борзометр тем выше оплата… Деталь которая умерла в результате некачественного изготовления — то бишь брака конечно гарантия, но предохранители, замерзшие и как следствие слетевшие или разорваные трубки, это каким боком гарантия? Тем кто считает, что он много понимает в автомобилях, читайте гораздо ниже, там где будут фотографии мотора омывателя.
Моторчик при нажатии рычажка жужжит, но ни где ничего не течёт, значит шланг не сорвало, как это бывает на машинах клиентов и ни где следов потёков нет. Предохранитель соответственно то-же живой, раз мотор работает. Если мотор не жужжит, значит либо предохранитель сгорел, либо проводка повреждена, либо в бачке лёд. По каждой ситуации рассакажу отдельно. Начинать надо с инструкции по эксплуатации! У особо одарённых хозяев нет даже её. В инструкции будет приведена схема с обозначением предохранителей отвечающих за определённую электро цепь. У некоторых производителей, схема нанесена на обратной стороне крышки блока предохранителей, но там в основном пиктограммы. Поэтому многие не понимают их назначения. Специально для таких и есть инструкция, ну или изображение ниже…

Предохранитель надо осмотреть хотя бы сверху, но лучше его вытащить и посмотреть на просвет. Если сгорел то поставить новый и попробовать. Если опять перегорел значит проблема в проводке, но 99% что в бачке лёд. На какой ни будь Зафире, объём бачка 5 литров, но мы очень часто можем залить только 1-1,5 литра, всё остальное лёд. Насос инженеры устанавливают всегда, как можно ниже, чтобы он до последнего забирал незамерзайку из бочка. Вода по законам физики штука тяжёлая, поэтому в бачке она окажется там же снизу. Вода или незамерзайка не выдержавшая наших “суровых” 20-ти градусных морозов замерзает в резервуаре с лопастью насоса и вы “приехали”.

В данной ситуации поможет только разморозка бачка. Со снятием — если бачок с сильно изогнутой горловиной (например автомобили концерна VAG) или без снятия если заливная горловина прямая, как например на нашем Cee’d. Если вариант первый, то там понятно что если вы его сняли то и разморозить будет не проблема. Дольше его будете снимать… Максимально опустошаете бачок. Либо крайне аккуратно “отсасываете” в бутылку, либо если есть мощный насос то вставляете кусок шланга до упора в бачок, а другой конец в бутылку и достаёте из багажника насос. Жидкость желательно не глотать, т.к. 10 грамм достаточно для наступления зрительной слепоты или чего хуже летального исхода. Засовываете его в ту же горловину только не глубоко и включаете закрывая при этом заливное отверстие ладонью, как бы зажав трубки между большим и указательным пальцами. Если дури у насоса хватит, то давлением жидкость рванёт по шлангу. Если и это не получаете, можете приобрести в ближайшей аптеке шприц и катетерную трубку. Надев трубку на шприц один раз быстро набрать шприц, а дальше сняв шланг жидкость из-за разницы высот сама пойдёт вниз. Затем заливаете горячую воду (ни в коем случае не кипяток из чайника, пластик может лопнуть) в бачок и так откачиваете несколько раз, пока в бачок не начнёт заливаться количество жидкости написанное в инструкции!. Дать подождать и попробовать нажать на рычаг стеклоомывателя, если насос зажужал, прекрасно! Если нет, то лучше в сервис, на морозе как правило к этому моменту силы у многих уже заканчиваются.
Но и это ещё не всё! Даже если бачок полностью залит хорошей незамерзайкой, это ещё не значит, что она не могла замёрзнуть в трубках, где её объём значительно меньше. Как известно первыми замерзают лужи, а не озёра. Если до этого у вас хватило ума запустить двигатель, то он скорее всего уже прогрет. Закрывайте капот и ждите пока оттают трубки. Если трубки по большей части проходят под капотом, то можно для ускорения прогрева, накрыть капот, решётку радиатора и особенно зону где находятся дворники с форсунками какой ни будь ветошью. Так тепло при включении вентилятора охлаждения ДВС, не будет бесполезно уходить через щели, а будет быстрей нагревать всё под капотом. На Samand таким образом один раз пришлось отогревать напрочь замёрзшую в трубках воду в -10 мороза. За 10 минут всё отогрел. Перед этим плясал и грел руками 30 минут, и всё без толку. Если отогрелось и стекло орошает то можете праздновать победу и бегом в душ или к бабам греться…
Ещё одна причина почему жидкость не поступает вперед или назад. Очень часто слетают трубки идущие от мотора к форсункам омывателя. В данной ситуации надо слушать где льётся вода и локально разбирать это место. Если под приборкой или по салону, то всё зависит от кривизны ваших рук. Как и писал в начале поста. Если не умеете, то надежней и дешевле в сервис, пусть разбирают. У многих производителей резиновые трубки просто соскакивают. Для восстановления работоспособности достаточно просто одеть на место и зажать электротехнической стяжкой.

Но некоторые производители делают шланг из гофрированной трубки, которая часто лопается при расширении жидкости на морозе. Тут уже надо искать ремкомплект для восстановления соединения.

Вот тут описан процесс восстановления такой магистрали.

Конечно с вашей машиной может случиться всякое, бывало разрывало сами моторчики омывателя, бывало надрывало стенку и после размораживания, через день — другой вода попадала в электрическую часть моторчика омывателя и он умирал. Бывало ломались сами лопатки насоса, создающие давление. Бывало он просто умирал сам собой, такое с машинами бывает, они ломаются… Но то что я увидел у себя, повергло меня в шок.

Фигура вторая. Печальная!

Со слов отца, жидкость перестала литься резко, как обрубило. Очень похоже на слетевший шланг или не работающим мотор, но мотор то жужжал. Собрался в гараж, предварительно взяв с собой старый рабочий мотор 985101F100. Приехал, снял колесо и правый подкрылок вытащив 5-6 пистонов в арке и 3 особенно “удобных” под бампером в районе передней ПТФ. Подкрылок лучше снять, потому что в Сиде трубки на передний и задний омыватель идут по кузову сразу под подкрылком, вдруг там слетело.

Снял с насоса шланг омывателя переднего стекла. Струя сантиметров 10, не больше. Снимаю шланг идущий назад. Такая же проблема. Струя не больше 10 сантиметров. Продуваем насосом магистрали идущие на омыватель. Решено слить всю жидкость шлангом, а затем вытащить насос. Вставляю шланг в бачок и начинаю туда дуть, потом сливать. Из шланга в тару начала вытекать незамерзайка с какими то ошмётками. Понимаем, что эта дрянь со стенок бачка. Ещё раз залили бачок но на треть и в этот раз подали в шланг давление от насоса. По бурлили минутку. Слили. И так несколько раз, заливали обратно через салфетки.

Почему не работает омыватель лобового стекла? 6 причин неисправностей и 2 способа ремонта

Лобовое и заднее стекло авто должны содержаться в чистоте, любые загрязнения уменьшают обзорность дороги и происходящего вокруг, что может привести к аварийной ситуации. Омыватель лобового стекла предназначен именно для содержания его в чистоте, важность такого устройства можно поставить в один ряд с двигателем или ходовой, поэтому, как только появились отклонения в его работе, следует сразу же установить причину поломки и устранить её.

Устройство и принцип работы омывателя

Работа омывателя зависит от исправности его элементов, конструктивно он состоит из следующих узлов и деталей:

  • бачка, расположенного в моторном отсеке машины, в нём содержится жидкость для омывания стекла, его объём бывает от 2,5 до 5 литров (читайте также о том, как снять бачок омывателя);
  • насоса, оснащённого форсунками, он нагнетает нужное давление, благодаря которому подаётся рабочая жидкость на стекло;
  • форсунки, их устанавливается парное количество, они бывают струйными и веерными;
  • датчик уровня жидкости, он встречается не на всех машинах, чаще всего идёт в случае объединения омывателя оптики и стекла.

Возможно, вас также заинтересует статья нашего специалиста, в которой рассказывается о том, как проводить тонировку передних стекол.

Читать еще:  Радиаторы отопления romer отзывы

Также советуем внимательно изучить материал нашего автора, посвящённый ремонту трещины на лобовом стекле автомобиля.

Кроме описанных узлов, в омывательной системе имеются шланги, тройники, трубки, уплотнительные кольца, элементы подогрева (читайте также о том, как устроено лобовое стекло с подогревом). То есть всё то, что обеспечивает бесперебойную работу устройства в любое время.

Все перечисленные элементы работают исправно только при наличии в системе достаточного количества очистительной жидкости, если не работает омыватель лобового стекла, то первопричиной может выступать её нехватка. Но не только это может вызвать выход из строя омывателя.

Принцип работы очищающего устройства достаточно прост: насос (представляет собой небольшой моторчик) принудительно подаёт через форсунки рабочую жидкость, а стеклоочистители распределяют её для лучшей очистки лобового стекла. От точности расположения форсунок зависит правильное попадание жидкости и эффективная работа дворников (читайте также, как поменять дворники).

Причины неисправности омывателя

В случае если не работает стеклоомыватель, выявить причину такой неисправности опытному водителю не составит труда, да и новичок после ознакомления с основными сбоями в очистительной системе сможет самостоятельно устранить их.

Механические неисправности

Самой главной причиной, как уже говорилось выше, может быть отсутствие омывающей жидкости, в этом случае нужно всего лишь долить её. Если же она имеется, но не брызгает в зимний период, то возможно она просто замёрзла. В этом случае решение проблемы производится одним из двух вариантов:

  • прогреванием мотора;
  • пригонкой машины в тёплый гараж.

После оттаивания жидкости система начнёт работать в обычном режиме, но лучше после этого слить воду с бачка и заменить «незамерзайкой».

К другим значимым механическим причинам, по которым не брызгает омыватель лобового стекла, относятся следующие факторы.

  1. Засорение форсунок. Их выход может быть перекрыт различным мусором: ржавчиной, грязью или мелкими частичками. Чтобы проверить правильность догадки, нужно приостановить подачу рабочей жидкости к форсункам, если дело в них, то подача «незамерзайки» будет нормальной. Решение такой проблемы лежит в замене распылителей.
  2. Отсоединение шланга. Он может в процессе езды по ухабистым дорогам просто слететь, и тогда подача жидкости будет продолжаться, но форсунка омывателя фар и лобового стекла останется сухой. Иногда это случается в машинах, в которых соединительные штуцеры, располагаются на капоте, тогда при его закрытии происходит передавливание шлангов. В любом случае деформированную или оторванную трубку необходимо заменить и вернуть на место.

Электрические неисправности

После проверки уровня жидкости, чистоты форсунок и шланга, ведущего к ним, может выясниться, что всё это ни при чём, тогда дело в следующих причинах:

  1. Перегорание предохранителя. Нужно будет найти предохранительный блок и проверить вставку, её можно отыскать по прилагаемой схеме, которая обычно нанесена на крышке или в инструкции по эксплуатации авто. После проверки, если действительно причина в ней, тогда нужно заменить испорченную деталь
  2. Выход из строя моторчика. Чтобы установить точность догадки, следует подсоединить мультиметр к выводам моторчика и при включении омывателя проверить напряжение. Если показатель напряжения будет в норме, а моторчик остаётся в нерабочем режиме, тогда проблема заключена в нём. Установить какой моторчик вышел из строя можно путём исключения, переставив клеммы насоса с ветрового стекла на задний его аналог.
  3. Неисправность выключателя омывателя. Он обычно располагается на руле. Если после проверки напряжения, оно отсутствует, а замена моторчика новым агрегатом не помогла, тогда выходит, что не работает выключатель или реле омывателя лобового стекла. Точно диагностировать поломку сможет только опытный автоэлектрик.
  4. Окисление клемм насоса. Они могут в процессе работы не только окисляться, но и полностью отваливаться, из-за чего моторчик перестаёт качать жидкость, чтобы вернуть всё в рабочее состояние необходимо зачистить окислённые клеммы или заменить их новыми.

Самостоятельное устранение неисправностей

Основные причины отсутствия омывающей жидкости можно устранить своими руками.

Прочистка форсунок

Их замена и прочистка происходит одинаково и начинается она со снятия этих деталей, процесс выглядит следующим образом:

  • открыть капот;
  • убедиться, что на них имеются пластиковые заглушки, если они присутствуют, то их нужно аккуратно демонтировать;
  • взять плоскую отвертку и для демонтажа форсунок открыть их пружинные застёжки.

Установка новых деталей происходит в обратной последовательности.

Чтобы промыть форсунки и освободить их грязи, следует подготовить специальный очищающий раствор из не хлорированной воды и уксуса, взятых в равных пропорциях. Смесь хорошо перемешивается, а затем заливается в бачок. После чего нужно нажать на рычаг омывателя, даже если вода не дойдёт до стекла, ничего страшного. Чтобы составляющие раствора успели расщепить все загрязнения, нужно оставить его в очистительной системе на 2 часа, а затем снова нажать на рычаг. После того как из форсунок выльется грязный раствор необходимо промыть шланги дистиллированной водой.

Замена мотора

Отремонтировать самостоятельно моторчик довольно сложно, поэтому его чаще всего просто заменяют.

Установку нового прибора осуществляют следующим образом:

  • удалить из бачка всю оставшуюся в нём жидкость;
  • отсоединить контакт между аккумулятором и насосом;
  • при необходимости можно демонтировать бачок, но если манипуляции можно провести и с фиксированным устройством, тогда можно этого не делать;
  • вынуть из бачка электронасос и открутить все шланги, идущие к нему, но только запомнить их расположение, чтобы после ремонта все их вернуть на правильные места;
  • подключить к системе новый насос;
  • прикрутить все трубки;
  • подсоединить к мотору аккумулятор;
  • залить в бачок жидкость.

Проверить работу мотора нажатием на рычаг омывания, если появиться звук жужжания насоса, тогда всё прошло успешно.

Выводы

В случае отказа работы омывателя заднего или лобового стекла любую проблему можно быстро устранить, главное, найти причину неисправности. В случае проблем с форсунками и их полной замены лучше выбирать эти детали веерного типа, они лучше смачивают стекла. Проблемы с целостностью или частичной деформацией соединительных трубок лучше решать подсоединением новых шнуров. Чтобы избежать перечисленных проблем с омывательной системой, следует в тёплое время применять не хлорированную воду, а в холодное – «незамерзайку».

Моторчик омывателя лобового стекла не работает: где находится и что делать

Всем привет! Проблема отказа в работе стеклоочистителя знакома многим. Одной из причин может стать насос, подкачивающий воду к системе. Так что сегодня предлагают обсудить моторчик омывателя лобового стекла.

Внешне элемент совсем небольшой, но играет важнейшую роль в работе форсунок и дворников. По сути, без него вода не сможет из бачка попадать на стекла, а дворники начнут просто елозить по сухой лобовушке, царапая поверхность осевшей пылью или грязью. Ничего хорошего здесь нет.

Особенности устройства

Существуют моторчики нового и старого образца. Последние можно встретить на советских машинах, или на ВАЗ 2107, 2108, к примеру.

В большинстве машин, включая ВАЗ 2109, 2110, 2114, а также иномарках Митсубиси Лансер, Паджеро Спорт или Форд Фокус, уже применяют новые виды моторчиков (насосов) омывателя.

Главными компонентами омывателя выступают:

  • форсунки;
  • насос (моторчик);
  • бачок с омывающей жидкостью.

Форсунки служат для подачи воды на лобовое автомобильное стекло. Потому располагаться они должны так, чтобы выходящая струя жидкости попадала максимально на центр лобовушки. Насос подает воду и бачка. Кстати, на некоторых авто омывательная вода подается не только на ветровое стекло, но и на основные фары впереди и сзади.

Не принципиально важно, какой у вас автомобиль. Это может быть Приора, Хендай Акцент, какая-нибудь Мазда или Тойота. У всех моторчик омывателя работает по одинаковому принципу. Хотя устройство, характеристики и внешний вид могут отличаться.

Насосы подают воду или омывающую жидкость. Если стеклоомыватель не работает, вероятнее всего сломался бачок или сами форсунки. Их можно поменять или самостоятельно отремонтировать.

Если ломается насос, здесь задача немного сложнее. Важно сразу же выявить проблему и устранить поломку. Ездить на машине, да еще и в плохую погоду, когда не работает стеклоочиститель, опасно.

Причины неисправностей

Не спешите во всем винить мотор. Он может работать, а стеклоочиститель не функционирует по другим причинам.

Рассмотрим ключевые причины, из-за которых перестают выполнять свою работу наши с вами дворники.

  • Засорение фильтра или жиклера. Частая поломка. Особенно для тех, кто вместо специальной омывательной жидкости использует воду из-под крана. Для решения проблемы нужно демонтировать устройства и промыть систему. Работа не сложная, но деликатная;
  • Шланги подачи. Они изнашиваются со временем, теряют герметичность, лопаются. Здесь все просто. Снимите старые шланги и поставьте новые. Их цена копеечная даже на иномарках;

  • Неправильное соединение. Выполняя какие-то работы по ремонту самих дворников или рядом расположенных узлов, вы могли разобрать систему омывателя и неправильно ее собрать. Проверьте подключения и исправьте ошибки, допущенные при сборке;
  • Вал электромотора и насоса. Бывает так, что соединение между ними слабое или нарушено полностью. Что делать? Верно. Нужно лучше закрепить элемент;
  • Поломка моторчика. Случается не так часто, но исключать этот вариант не стоит. Прежде чем менять деталь, попробуйте очистить моторчик, его щетки, избавиться от всех следов коррозии. Иногда это помогает. Если же ремонт не дал результат, поможет замена.

Вот основные причины отказа стеклоочистителя. Не самый сложный механизм в автомобиле, потому отремонтировать его можно своими руками.

Замена

Если старый моторчик вышел из строя, нет смысла пытаться его как-то отремонтировать. Чтобы купить новую деталь, придется потратить совсем немного денег. Да и процедура замены на большинстве автомобилей предельно простая.

Опишу основные этапы работ, связанных с заменой этого элементы системы стеклоочистки любой машины.

  • Отключение питания автомобиля. Мера безопасности, без которой дальнейшие работы не имеют смысла. Обязательно снимите минусовую клемму с авто. Это просто, но важно. Иначе вы не просто рискуете спалить проводку, но и сами получить неприятный удар электричеством.
  • Поиск моторчика. Все начинается с необходимости определить, где находится ваш мотор стеклоочистителя. Это зависит от вашего автомобиля. На некоторых машинах достаточно поднять капот, и вы сразу же увидите бачок омывателя. Сам моторчик находится на бачке (частично внутри) стеклоочистителя, в который заливается жидкость. Видите бачок? Если да, то вам повезло. Если нет, тогда его придется искать, снимая элементы подкапотного пространства. На некоторых моделях автомобилей бачок прячут так, что приходится демонтировать защиту крыльев.
Читать еще:  объединение предметов

  • Отключите колодки с проводами от моторчика. Затем снимайте сам бачок.
  • Шланг и штуцер разъединяются между собой. Не забудьте слить жидкость. Залить новую не составит труда. Да и для профилактики это не помешает сделать.
  • С помощью отвертки выталкивается уплотнитель заборника из втулки. Это вам позволит полноценно снять движок стеклоомывателя.
  • Не забудьте при обратной сборке установить новую втулку. Она часто приводит к тому, что ломается сама помпа омывателя. Так что старая втулка отправляется на свалку.
  • Собирайте узел в обратной последовательности. Тут многие мастера расслабляются, поскольку считают работу сделанной. По факту же обратная сборка вызывает больше проблем, чем демонтаж. Совет от человека, который допускал аналогичные ошибки. То есть от меня. Не пытайтесь запоминать расположение деталей, если вы не уверены в возможностях своей памяти. На что-то отвлеклись, забыли, перепутали. Это бывает с каждым, и ничего страшного тут нет. Для правильной последовательности обратной сборки можно записывать, делать пометки или маркировать детали в порядке их демонтажа. Это упростит задачу все собрать так, как было раньше.

Инструкция ознакомительная, поскольку в зависимости от модели автомобиля процедура может отличаться. Обратитесь за помощью к руководству по эксплуатации вашей машины. Это лучшее наглядное пособие для самостоятельного ремонта.

Ничего сложного в этой работе нет. С ней легко справится даже тот автовладелец, который большинство проблем предпочитает решать с помощью автосервиса. Ремонт обходится в несколько сотен рублей и занимает максимум несколько часов.

Спасибо за внимание! Подписывайтесь, оставляйте комментарии, делитесь собственным опытом в ремонте и не забывайте рассказывать о нас своим друзьям! Им это тоже может быть интересно и полезно.

(3 оценок, среднее: 4,00 из 5)

Skoda Octavia A5 FL › Logbook › Моторчик омывателя лобового стекла. Возможные проблемы и их решение.

Всем привет!
Когда у нас выпал снег, 30 октября вроде, если не ошибаюсь, хотел “выбрызгать” остатки воды из бачка, но не смог, т.к. моторчик прихватило. Пошел домой, взял бутылку с незамерзайкой и залил в бачок омывателя. Приехал на работу, нажал кратковременно на рычаг, из форсунок брызнуло на лобовое стекло и я успокоился, что моторчик оттаял.
Но рано радовался. Вечером после работы, когда подъехал к дому, решил проверить снова. Результат — 4 взмаха дворников, а моторчик омывателя было не слышно. Видимо снова прихватило. Надо было подольше побрызгать, чтобы выгнать всю воду из моторчика. При повторном нажатии на рычаг даже взмахов дворников не было. Думал, что сгорел предохранитель стеклоомывателя лобового стекла № 42, но он оказался целый. И что самое интересное, после того как заглушишь машину, а потом снова заведешь, процесс повторяется: нажимаешь на подрулевой выключатель, включаются дворники на 4 взмаха, моторчик омывателя молчит, а при повторном нажатии вообще ничего не работало. Попробовал еще раз — все повторилось.
Показалось странным, что если моторчик омывателя не включился, то и дворники перестают работать при повторном нажатии на подрулевой переключатель. Видимо комп машины контролирует работу моторчика. Может по потребляемому току? Не знаю. Но думаю, что да. При обрыве в проводке мотора ток равен 0, а при замерзании (перегрузке) равен значению бОльшему, чем при нормальной работе моторчика. Вот комп и не дает работать дворникам. Типа устраняй проблему и потом будет все ОК. Это сугубо мое личное мнение, но другого объяснения на ум не пришло.
Проездил до сегодняшнего дня без омывателя. Проблемно было только вчера, когда ехал после работы домой. Стекло забрызгивало грязью из под колес машин. Дороги посыпаны реагентами и вся хрень летела в стекло.

Мысли были всякие: лед в моторчике, сгорел моторчик, накрылся выход на моторчик с блока управления. Сегодня поехал в гараж решать проблему.
Бачок омывателя находится за передним бампером в правой части авто. Чтобы добраться до моторчика омывателя, в моем случае необходимо снять правую заглушку. У кого там установлена противотуманка, то снять её. Инфы в интернете полно.

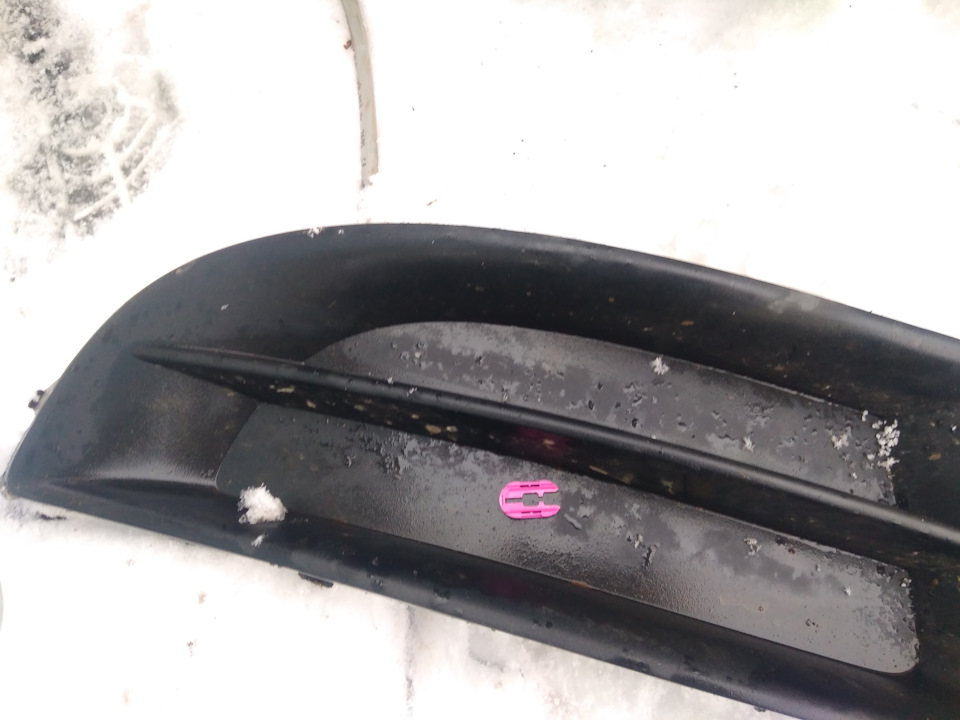

Чтобы удалить заглушку, взял пассатижи и через тряпку, чтобы не повредить заглушку, прихватил и попытался ее вытащить. Не получилось.
Тогда взял позаимствованный у жены фен

Погрел поверхность заглушки и бампера, пока они не стали теплыми. После этого заглушку вынул легко.

Далее шла эпопея с прогревом феном корпуса моторчика. Погрел с минуту — сбегал проверил. И так несколько раз, пока не услышал долгожданного звука работающего моторчика и не увидел брызг жидкости на лобовое стекло. Радости не было предела, ведь моторчик не сгорел и блок комфорта не пострадал.

Ну а раз добрался до моторчика омывателя, то сделал и нужную доработку. Тем более давно собирался, но было лень этим заниматься. Дело в том, что при включении омывателя сначала включались дворники, а уже потом брызгала жидкость из форсунок, что не есть хорошо. С каких соображений чехи так делают, лично мне не понятно.

Повернул моторчик по часовой стрелке до упора, чтобы добраться к фиксатору разъема и снял разъем с него, отжав фиксатор разъема и удерживая его корпус, чтобы моторчик не вынуть из бачка. Моторчик не вытаскивал, т.к. жалко было выливать полный бачок незамерзайки на землю :)))

Потом вынул отверткой розовый фиксатор и положил его на видное место, чтобы не забыть установить его обратно.

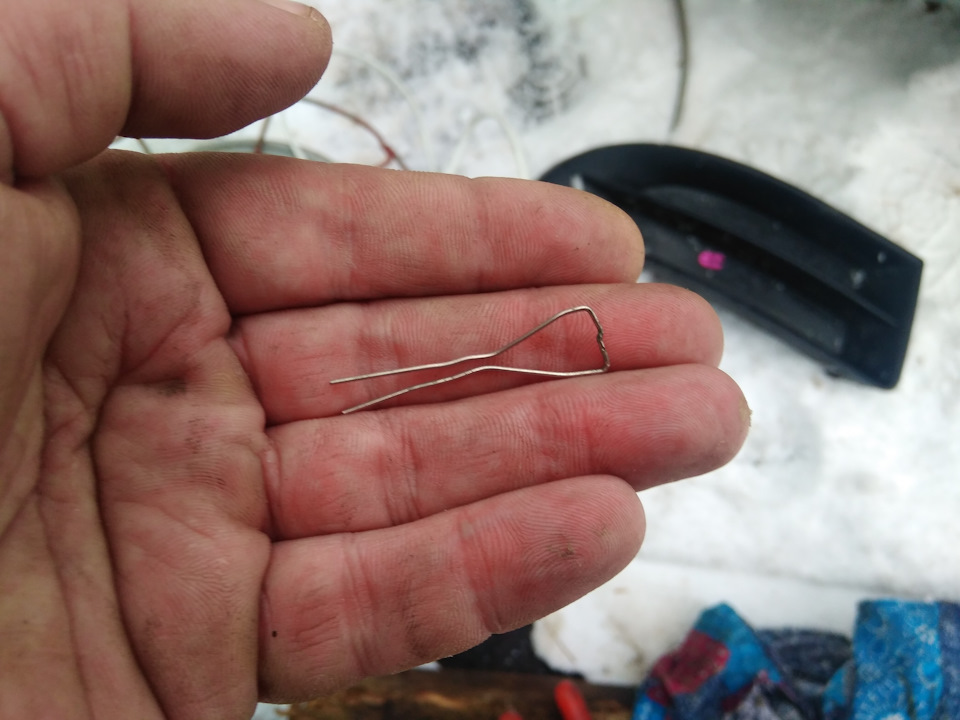

Далее взял приблуду для вытаскивания пинов из разъемов. Как и большинство, изготовил его из канцелярской скрепки

Вставил в отверстия разъема до упора

И вынул пин с проводом

Аналогичные манипуляции проделал со вторым пином и поменял провода местами, когда вставлял обратно в разъем. Вставляются до характерного щелчка.

Не забываем вставить розовый фиксатор.

Втыкаем разъем на место и поворачиваем моторчик против часовой стрелки до фиксации.

Теперь все четко, сначала льется омывайка, а уже потом включаются дворники.

Омыватель лобового стекла, его неполадки и способы ремонта

Омыватель лобового стекла есть в каждой машине. В иных моделях он присутствует даже не в единственном экземпляре. Например, омыватель может увлажнять не только лобовое стекло, но и заднее, и даже фары.

Глупо недооценивать важность этого механизма. Ведь чистота стёкол является залогом уверенной и безопасной езды в комфортных для водителя условиях.

К сожалению, из-за частого использования омыватель может сломаться, чем преподнесёт весьма неприятный сюрприз владельцу автомобиля. Неполадки в этом приборе могут быть вызваны разными причинами. И в любом случае их следует как можно скорее устранить.

В какой период наиболее вероятно лишиться «здорового» омывателя?

Чаще всего это устройство выходит из строя из-за частоты использования. Поэтому можно предугадать, какое время для этого прибора является самым неблагоприятным.

Одним из таких периодов является время грязи и слякоти. Другим — время зноя и пыли. И в том, и в другом случае водитель максимально часто смачивает стекло, чтобы избавиться от неприятных загрязнений, и на мотор омывателя оказывается существенная нагрузка.

Как устроен омыватель?

Чтобы говорить о том, что в этом приборе может сломаться и как это починить, нужно разобраться, из каких же деталей состоит это устройство. Нужно признаться, что составлено оно вполне несложно.

Бачок

Первым звеном в цепи процесса смачивания стекла является пластиковый бачок. В большинстве автомобилей он находится под капотом. Однако есть и такие машины, в которых, чтоб добраться до водного бака, придётся забраться под крыло.

Существуют бачки разных ёмкостей. Чаще всего встречаются те, чей объём достигает 2,5–5 литров. Кажется, что это немного, однако такого количества жидкости водителю хватит на долгое время. В бачок заливается вода. Там она и хранится.

Форсунки

К бачку присоединена тонкая разветвлённая трубка, которая тянется к форсункам.Форсунки или распылители установлены напротив стекла. Из них вода выплёскивается небольшими дозами, откуда растирается по поверхности щётками.

Насос

Как же вода поступает из бачка в форсунки? За это отвечает небольшой электрический насос. Он питается от аккумуляторной батареи и при помощи рабочего колеса качает жидкость из бачка наружу.

Моторчик омывателя лобового стекла является, пожалуй, самым важным элементом омывательной системы и его выход из строя оставляет стекло без возможности смачивания.

Что в омывателе может сломаться?

Если не работают омыватели лобового стекла, значит, произошёл сбой на одном из участков описанной выше системы. Рассмотрим, с чем могут быть связаны неполадки омывателя стекла.

Насос

Моторчик насоса является той деталью системы омывания, которая очень быстро изнашивается из-за частой работы.

К сожалению, понять, что с этим прибором что-то не так, можно, только когда к форсункам перестанет поступать вода. Иначе он своих неисправностей никак не проявляет.

Способ ремонта насоса:

Коснуться моторчика могут два распространённых недуга:

Если коррозия этого прибора ваш случай, не расстраивайтесь. Бывалые автомобилисты запросто справляются с ней при помощи простого ластика.

А вот при стирании или поломке этого механизма, его придётся вытащить и заменить на новый.

Читать еще:  Обзор обновления: осады крепостей

Понять, что причиной неполадок является именно насос, можно по отсутствию характерного звука. Если вы нажали на рычаг омывания и не услышали привычного жужжания, значит, не работает именно моторчик насоса.

Часто неисправности омывателя лобового стекла связаны с поломкой именно этой детали. О том, как её заменить, мы расскажем чуть позже.

Засор

Также вода может перестать поступать к форсункам из-за засора. Дело в том, что трубки, по которым течёт жидкость, весьма тонкие и скапливающийся в них сор может стать причинной непроходимости. Для борьбы с этим дефектом систему придётся промыть, а возможно — и продуть.

Порванные шланги

Также причиной может быть то, что шланги потеряли свою целостность. Если трубки стали негерметичными, вода точно так же, как и при засоре, не попадёт из пункта А в пункт Б.

Нет тока

И ещё одна распространённая причина — отсутствие питания. Проверьте, надёжно ли закреплены валы насоса и аккумулятора. Возможно, моторчик просто не получает энергии.

Также на моторчике есть клеммы, которые могли окислиться или слететь. Проверьте их.

Ещё на моторчике есть предохранитель омывателя лобового стекла мощностью около десяти ампер. При выходе из строя мотора насоса может потребоваться замена этого предохранителя.

Если неполадки обнаружились в холодное время года, возможно, просто застыла вода в бачке. Исправить это можно при помощи фена. И лучше сразу залить «незамерзайку», ведь из-за частого расширения под давлением воды, превратившейся в лёд, может лопнуть пластик тары.

Реанимируем систему омывания

Как заменить мотор?

К сожалению, починить эту деталь довольно сложно. И часто замена насоса омывателя лобового стекла даже дешевле починки старого экземпляра. Поэтому лучше сразу заказать новую деталь и не мучиться с ремонтом.

Замена насоса омывателя:

Заменить прибор несложно:

  • Перед тем как приступить к замене, удалите из бачка всю оставшуюся жидкость.
  • Найдите контакт, соединяющий насос с аккумулятором. Аккуратно отсоедините питание.
  • Следующий пункт факультативный. Вы можете отсоединить бачок, отвернув болты, при помощи которых он закреплён. Однако если ловкость рук позволяет вам совершать манипуляции с закреплённым бачком, можно обойтись и без его демонтажа.
  • Достаньте из бачка электронасос и открутите трубки.

Внимание! Запомните, куда и какой шланг был привинчен. В будущем их придётся ставить чётко на свои места.

  • Итак, теперь достаём новый насос и подключаем его к системе.
  • Привинчиваем трубки, поставив их в прежнее положение.
  • Если бачок был демонтирован, ставим его на место и закручиваем болты.
  • Подсоединяем контакт от аккумулятора, чтобы мотору было от чего питаться.
  • Заливаем воду обратно.

После этого нажмите на рычаг омывания. Если появилось жужжание, значит, мотор заработал.

Как прочистить форсунки?

Для промывки приготовьте специальный едкий раствор. Для этого возьмите очищенную воду без хлора и добавьте уксус. Смешивать ингредиенты нужно в пропорции один к одному. Полученную жидкость хорошо размешайте.

Залейте раствор в бачок. Нажмите на рычаг омывания. Ничего, если на стекло не поступит вода. Главное, чтобы жидкость дошла до места засора. Оставьте систему в таком состоянии на два часа. После этого попробуйте снова нажать на рычаг. Если вода появилась, слейте едкий раствор и промойте трубки дистиллированной водой.

Если вода не стала поступать, но вы уверены, что причина неполадок кроется в засоре, повторите нажатие на рычаг и оставьте кислотную жидкость ещё на два часа, после чего вновь проведите проверку.

Снять форсунки

Нелишним будет рассказать и о том, как снять омыватели лобового стекла. Эта информация пригодится тем, кто решил отдельно прочистить форсунки или и вовсе заменить их.

Форсунки снимаются при открытой крышке капота:

  • Посмотрите, обладают ли детали пластиковыми заглушками. Если это так, их следует снять. Только аккуратно обращайтесь с защёлками, так как они могут быть выполнены из дешёвого пластика.
  • Возьмите плоскую отвёртку и отомкните ей пружинные застёжки. После этого форсунку можно демонтировать.
  • Устанавливаются приборы при помощи тех же действий, но в обратном порядке.

Многие не задумываются о важности омывательной системы до тех пор, пока не столкнутся с её проблемами. Ведь едва ли кому-то понравится ездить с грязным стеклом, не имея при этом практически никакого обзора.

Чтобы избежать подобных неприятностей, используйте для омывания стёкол качественные нехлорированные жидкости.

А если что-то всё-таки сломалось, не расстраивайтесь. Восстановление системы — дело не хлопотное и даже не особо затратное.

Главное — не закрывайте на такие проблемы глаза.

Почему не работает омыватель лобового стекла?

В состав системы очистки стекол, фар автомобилей входят: резервуар с жидкостью, насос, форсунки, трубки, электропроводка и кнопка включения. Чаще всего причина, из-за которой не работает омыватель лобового стекла, в неисправном моторчике или перегоревшем предохранителе. Принцип работы стеклоомывателя довольно архаичен, поэтому простейшую диагностику и несложный ремонт можно выполнить едва не у порога ближайшего магазина автозапчастей.

Неисправности, принцип работы ручных и ножных стеклоомывателей, которые устанавливались на некоторые модели ВАЗ, АЗЛК, заслуживают отдельной темы и в этой статье рассмотрены не будут.

Причины поломки

  • Перегорел предохранитель насоса стеклоомывателя. Производители на внутренней части крышки блока реле и предохранителей графическими символами маркируют потребители, которые защищены плавкими вставками. Если маркировка неясна или нужная вставка не обозначена, подробную схему расположения предохранителей можно найти в руководстве по ремонту и эксплуатации вашего авто. Внимание! Установка предохранителя большего номинала может привести к возгоранию автомобиля. Если новая плавкая вставка сразу после установки перегорела, в цепи присутствует короткое замыкание.
  • Моторчик стеклоомывателя сгорел или закис. Невысокая стоимость насоса делает его разборку и ремонт нецелесообразными, поэтому просто замените его на новый.
  • Окислились контакты на разъемах, перетерлись либо обломались провода питания. В полевых условиях окислы с клемм можно содрать острым предметом. При этом не повредите и не согните клеммы, чтобы не нарушить качество контакта в разъеме.
  • Забился фильтр грубой очистки перед насосом стеклоомывателя (устанавливается не на всех авто). Фильтр прикреплен к уплотнительному кольцу, которое герметизирует место установки насоса. Если неприятность застала вас в пути и очистить фильтрующий элемент не получается, временно удалите его из магистрали.
  • Слетел или порвался шланг от насоса к форсункам.
  • Забились форсунки. В зимнее время инжекторы могут закупориться не только сором и налетом, но и льдом. После применения стеклоочистителя на соплах остается омывающая жидкость, из которой со временем испаряется спирт. Оставшаяся вблизи сопла вода замерзает, из-за чего и не работает омыватель лобового стекла. Пробить инжекторы можно тонкой иголкой.
  • Замерзла жидкость в бачке омывателя.

Принцип работы и схема включения

Насос состоит из центробежного колеса, которое вращается электродвигателем постоянного тока. Захватываемая колесом жидкость трубками подается к распылителям. Ниже приведена простейшая схема включения омывателя стекла автомобилей ВАЗ 2104, 2105, 2107.

Когда водитель задействует омыватель лобового стекла, контакты внутри переключателя замыкаются, серо-черный провод соединяется с массой автомобиля – в цепи стеклоомывателя начинает протекать ток.

На ВАЗ 2110, 2111, 2112 за включение омывателя ветрового стекла отвечает реле К2. Именно через него подается + на разъем насоса. Второй вывод электродвигателя соединен с кузовом автомобиля. Близкий к этому способ построения схемы используется на большинстве современных авто.

С чего начать диагностику?

Если на автомобиле не работает омывать лобового стекла, обращайте внимание на характерные симптомы. Электродвигатель в момент включения жужжит, но жидкость из форсунок на стекла не брызгает. Для проверки достаточно заглушить двигатель, включить зажигание и переключить подрулевой переключатель в положение включения стеклоомывателя. Скорее всего, причина в засорении форсунок, фильтрующего элемента, слетевшем, перегнутом или лопнувшем шланге.

Моторчик стеклоомывателя при включении молчит. Проблема с насосом, проводами либо с подрулевым переключателем. Если предохранитель исправен, переходите к диагностике цепи электропитания.

Для работы насосу омывателя лобового стекла или фар необходим + и –. В зависимости от схемы подключения, при перемещении подрулевого рычага один из проводов замыкается на массу либо выступает в качестве питающего провода (на нем появляется +). Соответственно, второй провод либо постоянный + после включения зажигания, либо замкнут на массу. Поиск обрыва или короткого замыкания следует начинать с изучения электрической схемы.

Проверка питания

Для того чтобы понять, неисправен насос или проблема в питании, достаточно контрольки для проверки электрических цепей. Если таковой с собой не оказалось, воспользуйтесь любой лампочкой на 12В и двумя отрезками проводов. Один вывод контрольки подключите к кузову авто, а второй к плюсовой клемме разъема насоса. Если после включения зажигания лампочка загорелась, отцепите клемму контрольки от кузова и подключите к + АКБ. Второй конец контрольки подключите к клемме, которая в момент включения стеклоомывателя должна замыкаться на массу. Если лампочка загорелась, проблем с питанием нет и причина в моторчике. Описана методика проверки питания стеклоомывателя на ВАЗ 2104, 2105, 2107, но сам подход по поиску питания на разъеме насоса актуален для всех автомобилей. Для быстрой проверки моторчика стеклоомывателя достаточно двух проводов. Подайте на клеммы электродвигателя принудительно питание от АКБ. Если моторчик не зажужжит, его необходимо заменить.

При включении омывателя лобового стекла дворники делают несколько взмахов в автоматическом режиме. Если этого не происходит, начните с проверки подрулевого переключателя, реле и проводов от переключателя к насосу. Для этого вооружитесь все той же контролькой или мультиметром. Тестер в режиме измерения сопротивления необходим и для проверки целостности проводов. Для прозвонки подключите щупы мультиметра к концам провода. Надпись OL (Over Limit) говорит об обрыве или переламывании провода.

Ссылка на основную публикацию
Adblock
detector
