Насос из компрессора холодильника своими руками

Качаем воду компрессором от холодильника (эрлифт)

Приветствую всех любителей помастерить, сегодня мы рассмотрим, как можно использовать воздушный компрессор так, чтобы он качал воду. Такой насос называют «эрлифт», а суть его в том, что компрессор нагнетает воздух в водопроводную трубу и потом выходит наружу пузырями, уже с частью воды. Конечно же, компрессоры от холодильников для таких конструкций обычно не используют, так как для хорошей производительности нужен мощный компрессор.

Такой насос может стать выходом, если в вашу скважину не помешается насос, а всасывающий насос не может взять воду, так как до зеркала воды более 9 метров.

Автор продемонстрировал нам, как с небольшой глубины порядка 5 м можно качать воду из скважины компрессором от холодильника, производительность составил 17 литров за 10 минут.

Если проект вас заинтересовал, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
– компрессор от холодильника;
– водопроводная труба;
– шланги;
– хомут или проволока;
– кусок медной трубки (материал не важен).

Шаг первый. Компрессор
Устанавливаем на выходящую трубку компрессора длинный шланг, он должен будет доставать до уровня воды в скважине. На всасывающую трубку хорошо бы поставить воздушный фильтр, так вам компрессор послужит дольше.

Шаг второй. Трубка
Внутрь водопроводной трубы устанавливаем трубку, по которой будет поступать воздух. Производительность самоделки будет зависеть от того, какой внутренний диаметр водопровода, а также какой диаметр воздушной трубки. Также играет большое значение объем и давление поступающего воздуха.

Авто разместил трубку внутри, подключил все через кусок шланга, согнуты под углом, но шланг не должен передавливаться! Все это дело крепим хомутом и можно опускать в скважину.










Шаг третий. Испытания
Включаем компрессор, он начнет гнать воздух в водопроводную трубу, в которой будет стоять определенный уровень воды. Вода начнет пузыриться, и вместе с воздухом все это дело будет выходить наружу. Само собой, вода будет идти рывками, поэтому производительность самоделки невысокая, зато это может быть выходом из некоторых ситуаций.

За 10 минут автору удалось набрать 17 литров воды, что довольно неплохо для такого слабого компрессора. На этом проект можно считать успешно завершенным, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Вакуумный насос из компрессора от холодильника: руководство по изготовлению агрегата

Фирменный вакуумный насос, без сомнения, эффективен и предельно удобен в использовании. Но ему присущ один маленький недостаток: несколько цифр на ценнике и ни одной запятой между ними.

Это неприятное обстоятельство побуждает народных умельцев искать способы самостоятельного изготовления данного устройства из того, как говорится, что бог послал.

Узнав о том, как делается вакуумный насос из компрессора от холодильника, вы, возможно, захотите попробовать свои силы, получив в итоге вознаграждение за труды в виде сэкономленных денежных знаков.

Материалы и инструменты

  • ножовка по металлу;
  • плоскогубцы;
  • паяльник;
  • сварочный аппарат.

Помимо компрессора от холодильника нужно будет раздобыть:

  • маслостойкие трубки (можно купить на авторынке);
  • латунную фольгу;
  • кусок линолеума.

Понадобится и стальной уголок 25х25 мм.

С момента создания первых насосов прошло немало времени и сейчас видов агрегатов существует множество для всевозможных нужд. Для чего нужен винтовой насос и в чем заключается принцип его работы, читайте далее.

Технологию осуществления врезки под давлением в водопровод рассмотрим тут.

Система автоматической откачки воды из подвала — наиболее удобный вариант поддержания подвального помещения в сухости. Здесь http://aquacomm.ru/cancliz/zagorodnyie-doma/avtonomnaya/drenazh/drenazhnyie-nasosy/nasos-dlya-otkachki-vody-iz-podvala.html рассмотрим подробнее, как организовать такую систему.

Вакуумный насос своими руками из компрессора холодильника

Процесс изготовления выглядит следующим образом:

  1. Верхнюю часть компрессора спиливаем при помощи ножовки.
  2. Далее нужно извлечь из корпуса мотор, который подвешен внутри на нескольких пружинах. Какие-либо инструменты для этого не понадобятся – мотор не зафиксирован.
  3. Трубки из меди, которые остались в корпусе, необходимо соединить маслостойкими трубками с линиями «плюс» и «минус» на моторе. Ненужные элементы с мотора можно срезать, чтобы не мешали.
  4. Вскрытый корпус нужно снабдить крышкой. На нее будет попадать масло и чтобы оно стекало в емкость, края крышки должны быть внутри нее. Отпиленный фрагмент данному условию не удовлетворяет, поэтому использоваться не может. Крышку с подходящими размерами рекомендуется изготовить из латунной фольги, воспользовавшись паяльником. Изнутри ее следует снабдить ребрами жесткости, а снаружи – оклеить с целью шумоизоляции линолеумом. На всякий случай в крышку можно вмонтировать сапун, но этот элемент не является обязательным: если все соединения между трубками выполнить очень тщательно, чтобы исключить утечки, давление внутри останется на уровне атмосферного.

При работе компрессора часть масла неизменно теряется в виде масляного тумана, выбрасываемого в нагнетательную линию. Следить за его количеством проще всего при помощи трубчатого уровнемера – расположенной снаружи прозрачной трубки, которая сообщается с емкостью посредством шланга. В качестве такой трубки можно применить корпус от шариковой ручки.

Сверху его нужно прикрыть от пыли колпачком, но так, чтобы в закрытое отверстие мог свободно поступать воздух. Чтобы уровнемером удобнее было пользоваться, на нем нужно нацарапать две горизонтальные риски, соответствующие минимальному и максимальному уровням масла.

Место крепления шланга к трубке лучше уплотнить при помощи герметика.

Изготовленную конструкцию следует поместить в бокс, каркас которого можно выполнить из стального равнополочного уголка с шириной полки 25 мм. На роль обшивки может подойти любой листовой материал.

Чтобы для снятия показаний с масляного уровнемера вакуумный насос не пришлось извлекать из бокса, в боковой стенке последнего можно установить дверку с какой-нибудь простенькой защелкой.

  1. К всасывающему патрубку самодельного вакуумного насоса необходимо подсоединить воздухофильтр. Подойдет автомобильный, например, марки ФТ-206. К этой же линии через тройник можно подключить манометр, который будет отображать степень разрежения.
  2. К нагнетательному патрубку нужно подсоединить воздушный фильтр с функцией улавливания масла. Подойдет изделие марки ФВ-6, которое все еще выпускается сегодня. Его пропускной способности в 100 л/мин будет вполне достаточно. Фильтр снабжен пробкой, выкрутив которую можно слить задержанное им масло.
  3. Если насос предполагается использовать и в качестве компрессора, на линии нагнетания после фильтра-маслоуловителя нужно установить манометр. Развиваемое давление может достигать 6 атм, так что манометр следует подбирать соответствующий.

В момент пуска двигателя насоса-компрессора в нагнетательной линии не должно быть избыточного давления. Такое требование обусловлено особенностями пусковой схемы.

При запуске возникающий в рабочей обмотке ток включает электромагнит в пусковом реле, который притягивает к себе сердечник с контактами. Контакты замыкаются, подавая ток на пусковую обмотку. В нормальном режиме двигатель должен быстро раскрутиться, в результате чего ток в рабочей обмотке упадет и электромагнит «отпустит» сердечник, разомкнув цепь пусковой обмотки. Если же двигатель при попытке раскрутиться встретит сопротивление в виде давления в линии нагнетания, пусковая обмотка слишком долго будет под нагрузкой и в конце концов сгорит.

Чтобы предотвратить подобное явление, на линии нагнетания рекомендуется установить обратный клапан, а перед ним – электропневмоклапан. Последний нужно включить в цепь мотора: при неработающем агрегате он будет открыт, а в момент включения двигателя – закроется.

Самодельный вакуумный насос

Если компрессор будет использоваться, к примеру, только для продувки, такие предосторожности не нужны. Но если к нему предполагается подключить ресивер или еще какое-нибудь устройство, накапливающее давление, то обратный клапан с электропневмоклапаном нужно установить обязательно.

Читать еще:  Печка на ваз 2114 дует холодом

Следует учесть и такой момент: при отключения электромагнита в пусковом реле сердечник падает под собственной тяжестью, поэтому устанавливать его в перевернутом виде или на боку не допускается.

Остается подключить электричество через предохранитель – и вакуумный насос готов.

Эксплуатация

Самодельный вакуумный насос удобнее всего разместить под столом, так чтобы на столе лежали только всасывающая и нагнетающая трубки от него.

При таком размещении в электроцепь агрегата целесообразно встроить педаль, нажатием которой будет осуществляться его включение. Вакуумный манометр также лучше расположить на столе.

Поскольку в случае размещения вакуумного насоса под столом из-за недостатка освещенности пользоваться масляным уровнемером не очень удобно, можно дополнительно оборудовать устройство подсветкой.

С помощью самодельного вакуумного насоса можно не только откачивать воздух из контейнеров для хранения продуктов, но и изготавливать различные изделия из двухкомпонентных силиконовых резин путем вакуумирования. Правда, следует учесть, что с чересчур густым материалом, например, Виксинтом, данный агрегат не справится.

Насос для грязной воды — очень полезный агрегат, который используется не только для откачки отработанной воды, но и для полива, прокачки скважины и других нужд. Погружной насос для грязной воды — основные характеристики и популярные модели.

Почему насосная станция часто включается и как исправить данный тип поломки, вы узнаете в этой теме.

Видео на тему

Самодельный компрессор из холодильника

Представляю вашему вниманию самодельный компрессор из старого холодильника.

Я пробовал накачивать до 8-ми атм. больше просто побоялся. Использую его для подкачки шин, покраски, продувки.

Скудновато представляете. Ни описания, не комментариев. Компрессор из холодильного агрегата тема не новая. О всех плюсах и минусах такой конструкции уже сказано достаточно не мало.

Traktorist написал:
Использую его для подкачки шин, покраски.

Позвольте усомниться по поводу покраски. Даже самый небольшой краскопульт требует расхода воздуха куда больше чем этот компрессор может дать. Таким можно покрасить очень небольшую деталь с длительными перерывами.
Даже не самый новый компрессор от холодильника может до 30 Атм накачать. Его стихия именно большое давление при малой производительности.
Я тоже использую компрессор от холодильника. В основном для подкачки расширительных баков.

Мегавольт. , Для покраски небольших деталей я его и использую. а с 2 до 8-ми атмосфер он за 2 минуты набирает. Поэтому для моих целей вполне достаточно.

Traktorist написал:
для моих целей вполне достаточно.

ну вот про это я и говорю. Тут ещё не понятно как система смазки и удаление маслянно- водяного конденсата организованно.

Тоже компрессор от старого холодильника валяется, надо попробовать из него замутить чего. А рессивер к нему из пропанового баллона 50 литрового. Интересно долго такой компрессор будет его качать? И если его использовать в помощь к 24 литровой Ремезе будет ощутимый эффект при работе с пескоструем?

mihail28-32 написал:
Интересно долго такой компрессор будет его качать?

Смотря до какого давления, но по любому ОЧЕНЬ долго.

mihail28-32 написал:
будет ощутимый эффект при работе с пескоструем?

Ни какого вообще. Даже самый небольшой пескоструй, требует огромного расхода воздуха. Даже куда больше, чем краскопульт. Работать будет невозможно. буквально за секунды вылетевший воздух, ждать придётся не один десяток минут.
Прибавляем к этому заморочки с системой смазки. На выходе получаем убыточное занятие.

У меня брат занимается морозильными установками и кондиционерами. Консультировался у него по данному вопросу. Для понимания, для чего можно использовать холодильный компрессор нужно знать особенности его работы. Попробую кратко описать. может кому поможет при принятии решения.

  1. Компрессор может выдавать большое (сравнительно с обычными) давление, но при этом при очень маленькой производительности. Всё потому что его основная задача гонять фреон по замкнутому циклу, сжимая его.
  2. Компрессор очень чувствителен к смазке. В холодильнике применяется специальное масло. Там оно ни куда не девается, всё что парит, гоняется вместе с фреоном по кругу. (смазывая при этом и поршень) Стоит только открыть выход и масло (его пары) будут вылетать. Что плохо как для самого компрессора, так и для его потребителя, нужна система улавливания.
  3. Холодильные компрессоры, на редкость живучая вещь, выдерживают значительные перегревы, но на производительности это сказывается. Так как изначально запас по давлению большой, сразу это можно не заметить.
  4. компрессор предназначен для замкнутой системы. Как только мы открываем вход для воздуха, туда же с ним попадает влага. Ёмкость компрессора от самого компрессора не изолирована, значит конденсат там будет по любому. Как от него избавляться? тем более он начинает перемешиваться с маслом.
    Итак: основные проблемы при использовании компрессора: низкая производительность, система смазки.
    Поэтому ни о какой покраске и тем более пескоструе речи быть не может. При определённом снижении проблем с входным воздухом и системой смазки, компрессор можно применить для периодической подкачки небольших объёмов (велосипед, гидроаккумалятор. ). Ну ещё для небольшой хоббийной мастерской (продуть что то. ) Под аэрограф ? ну. столько заморочек, что многие отказываются от этой идеи в пользу без масляных компрессоров.
    Компрессоры от промышленных холодильников имеют большую производительность, но всё равно до нормальных им слишком далеко.
    Из плюсов могу ещё выделить это тихую работу и компактность. Иногда это решающие факторы.

LiveInternetLiveInternet

Метки

Рубрики

  • Аквариум (36)
  • Бизнес (28)
  • быстрый переход (28)
  • видео (891)
  • танцы (30)
  • уроки (135)
  • фильмы, сериалы (633)
  • вязание крючком (3484)
  • детское (113)
  • мужское (1)
  • пальто, кардиганы, жакеты (618)
  • пуловеры, свитера (138)
  • топы, безрукавки, жилеты (395)
  • туники, платья, сарафаны (653)
  • узоры, салфетки, прихватки и др. (1303)
  • шапки, шали, береты, шарфы (59)
  • вязание спицами (3355)
  • детское (169)
  • мужское (90)
  • пальто, кардиганы, жакеты (791)
  • пуловеры, свитера (515)
  • топы, безрукавки, жилеты (281)
  • туники, платья, сарафаны (489)
  • узоры, салфетки, прихватки и др. (377)
  • шапки, шали, береты, шарфы (383)
  • гадание, гороскоп (98)
  • газета (11)
  • дача (4548)
  • интересно (877)
  • овощи (1961)
  • плодово-ягодное (865)
  • цветы (1022)
  • для дневника (772)
  • обучение (169)
  • фоны, флешки. (331)
  • дом (7940)
  • дети (415)
  • здоровье (2054)
  • игры (45)
  • интерьер (2334)
  • мода (10)
  • пасека (3)
  • позвоночник (166)
  • полезно (1013)
  • строительство, ремонт (1182)
  • хозяйство (260)
  • цветы (723)
  • журналы (54)
  • игра на гитаре (91)
  • интересно (501)
  • интересные ссылки (857)
  • компьютер (265)
  • обои (87)
  • программы (288)
  • ссылки (157)
  • история (194)
  • книги (1534)
  • музеи (68)
  • художники (21)
  • музыка (1103)
  • альбомы (265)
  • для снятия стреса (45)
  • частушки (5)
  • полезно (248)
  • прикольно (236)
  • религия (267)
  • рецепты (26066)
  • второе (2675)
  • второе горшочки (109)
  • второе запеканки (351)
  • второе колбаса (248)
  • второе копчение (53)
  • второе мясо (1866)
  • второе овощи, грибы, крупа (892)
  • второе пельмени, манты, вареники (142)
  • второе пикник гриль (34)
  • второе птица (1274)
  • второе рыба, морепродукты (1000)
  • второе субпродукты (318)
  • второе шашлык (103)
  • выпечка (6567)
  • выпечка беляши, чебуреки (126)
  • выпечка булочки (514)
  • выпечка оладьи, блины (180)
  • выпечка печенье, кексы (307)
  • выпечка пироги заливные (220)
  • выпечка пироги не сладкие (343)
  • выпечка пироги сладкие (482)
  • выпечка пирожки, пицца, пончики (468)
  • выпечка рулеты, заварные (119)
  • выпечка торты (386)
  • выпечка хлеб, батон, багет (305)
  • десерт (483)
  • заготовки (1838)
  • закуски (2589)
  • интересно (863)
  • каши (187)
  • мастер-класс (37)
  • мультиварка (68)
  • напитки (533)
  • паштеты, намазки (13)
  • первое (388)
  • салаты (2674)
  • Соусы, маринады, припрвы (624)
  • сыр (91)
  • тажин (30)
  • тесто (621)
  • рисование (203)
  • Рукоделие (7206)
  • бисер (130)
  • бумага (287)
  • буфы (105)
  • вышивка (273)
  • Вязание (1690)
  • журналы, книги (861)
  • идеи (119)
  • интересно (527)
  • камни (17)
  • канзаши (75)
  • лоскуты (219)
  • мастер-класс (563)
  • мозаика (3)
  • мыло (170)
  • перуанское вязание (19)
  • пластик (91)
  • плетение (571)
  • программы (168)
  • свечи (26)
  • трафареты (45)
  • шитье (1490)
  • Салон красоты (2442)
  • внешний вид (404)
  • волосы (583)
  • диеты, похудение (437)
  • интересно (29)
  • маникюр (27)
  • маски, крема, лосьоны (641)
  • фитнес (387)
  • сонник (1)
  • стихи (470)
  • телефон (2)
  • школа, психология (701)
  • английский (18)
  • эзотерика (764)
Читать еще:  Топ авто до 100000 рублей

Музыка

Ссылки

Поиск по дневнику

Подписка по e-mail

Откачка воды компрессором из-под холодильника

Четверг, 08 Марта 2012 г. 16:37 + в цитатник

Откачка воды компрессором из-под холодильника


На днях занимался починкой старого водопровода в доме. Нужно было немного выгнуть вертикальную трубу, идущую из земли в дом. Что бы её нагреть до подходящей температуры, нужно было слить из неё всю воду. Поскольку при устройстве водопровода в доме слив воды с системы не был предусмотрен, то для этого нужно было перекрывать кран в одной шахте (общей), потом в другой (моей) раскручивать соединения и таким образом уже сливать воду. Нарушать соединения, которые уже не трогались пару десятков лет и надёжно обросли ржавчиной и всем, чем только можно, у меня не было желания. Нужно было придумать альтернативный вариант, не предусматривающий никаких разрушений. Вот так и родилась идея смастерить небольшую помпу. Теперь непосредственно о конструкции.
Сборка системы у меня заняла около 10-ти минут. Никакой сложности она абсолютно не представляет. Всю конструкцию можно легко понять, глядя на рисунок.

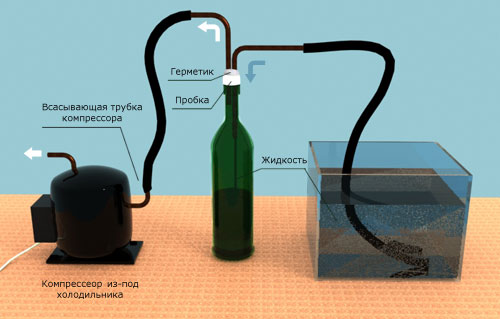

Но, что бы было совсем понятно – поясню. Самая главная часть системы – это, конечно же, компрессор из-под старого холодильника. Я давно использую его для накачки колёс автомобиля. Никакого переоборудования самого компрессора при этом не требуется (достаточно поставить штатное пускозащитное реле). На самом компрессоре имеется, как правило, три трубки: одна заправочная (она запаяна), одна нагнетательная и одна всасывающая. Вот именно последняя нам и пригодится.

Далее берём любую стеклянную бутылку (я использовал из-под шампанского), в пробке делаем два отверстия для трубок. Трубки можно использовать тоже любые, главное, что бы их диаметр позволял воткнуть в пробку обе трубки. Место входа трубок в пробку желательно загерметизировать каким-нибудь герметиком, или хотя бы обычным пластилином. Бутылку можно заменить любым сосудом, который можно герметично закрыть, но лучше использовать сосуды, не поддающиеся деформации, иначе под действием атмосферного давления при откачке воздуха сосуд будет сплющиваться. Далее с помощью шланга одну трубку соединяем с всасывающим выходом компрессора, а на другую одеваем длинный шланг, второй конец которого опускаем в резервуар с водой.

Всё, самодельная помпа готова!

Одна особенность – нижний край трубки, идущей от компрессора, лучше разместить на несколько сантиметров выше нижнего края трубки, идущей от резервуара. Это нужно для того, что бы вода, стекающая в бутылку, случайно не засосалась втягивающей трубкой в компрессор. Это, конечно, мало вероятно, поскольку мощность такого компрессора невелика, но всё же, лучше перестраховаться.

Производительность такой помпы достаточно слабая и для серьёзных целей она, конечно, не годится. Но для небольших количеств жидкости она вполне себя оправдывает, тем более, что затраты на неё мизерные. Воду качает медленно, но стабильно. Главное – не забывать вовремя опустошать резервуар, что бы вода не попала в компрессор.

В моём случае я откачал воду из трубы за пол минуты. Натекла почти полная бутылка.

Эту систему можно усовершенствовать, использовав вместо бутылки более ёмкий сосуд(в таком случае придётся дольше ждать необходимого разряжения, пока начнётся откачка воды). А ещё лучше, сделать автоматический слив воды, что бы не опустошать сосуд вручную. Но это уже совсем другая тема. Задача этой статьи была рассказать о небольшой помпе из подручных материалов за 10 минут. И она достигнута. Удачи вам!взято здесь http://market.delaysam.ru/

Самоделки из компрессора от холодильника

Самоделки из компрессора от холодильника

Ранее в строительном журнале samastroyka.ru , уже рассказывалось о холодильном компрессоре. Если быть точнее, то речь шла о том, как снять компрессор с холодильника и сдать его на металлолом. Однако, если компрессор от старого холодильника вполне рабочий, то, не спешите от него избавляться.

Самоделки из компрессора от холодильника

Самая распространенная в интернете самоделка из компрессора холодильника, это устройство для подкачки автомобильных шин и лобзик. Если вы еще до сих пор пользуетесь ножным насосом, то задумайтесь про изготовление компрессорного, с помощью которого можно будет подкачать шины своего автомобиля за считанные минуты.

Компрессор из холодильника своими руками

При изготовлении воздушного компрессора из холодильника, для подкачки шин, потребуются следующие материалы:

  1. Металлические хомуты;
  2. Резиновый шланг;
  3. Переходник от велосипедного насоса;
  4. Несколько топливных фильтров от автомобиля.

В первую очередь следует снять компрессор с холодильника, после чего его нужно будет подсоединить напрямую, с помощью вилки и медного кабеля. Клеммы подсоединения холодильного компрессора, расположены под крышкой, там же, где и реле устройства.

Поэтому, используя отвёртку, следует открутить болты удерживающие крышку, после чего, нужно будет подсоединить медные провода к клеммам компрессора. Если защитное заземление использоваться не будет, то от подключения третьего провода, на корпус компрессора, можно смело отказаться.

Далее нужно проверить, всё ли правильно сделано, и, убедиться в том, что компрессор с холодильника действительно работает. При подключении компрессора к сети, из одной его трубок должен идти воздух, а вторая трубка, наоборот, должна его всасывать.

Теперь осталось подсоединить к патрубкам компрессора фильтры. Дело в том, что воздух в компрессор может поступать с пылью, а это чревато быстрым выходом устройства из строя. Второй фильтр, на выпускном патрубке (откуда будет поступать воздух) нужен затем, чтобы предотвратить попадание масла в трубопровод.

После того, как фильтры успешно установлены, к той трубке, через которую выходит воздух, следует подсоединить шланг, предварительно зафиксировав его, металлическим хомутом. На обратном конце шланга, нужно будет установить насадку от насоса.

На этом самодельный компрессор для подкачки шин из холодильника готов. Остается лишь проверить его в работе, а при необходимости, и доделать, например, установив на него манометр.

Лобзик из компрессора холодильника

Если приходится часто пилить древесину и работать с ней, то, пожалуй, не обойтись без такого инструмента, как лобзик. А ведь немногие знают, что из компрессора холодильника можно сделать эффективный лобзик, ничуть не хуже, чем заводской.

Особенность самодельного лобзика заключается в том, что в нижней его части крепится режущее полотно, посредством двух металлических пластин. Для этих целей придется разобрать компрессор с холодильника практически полностью, оставив лишь один поршень.

На этом лобзик из компрессора от холодильника почти готов, остается лишь сделать переходник для полотна, который будет закреплён к поршню компрессора. Для этого можно использовать две узкие металлические пластины, и болты с гайками, которые бы их стягивали и удерживали, тем самым, режущее полотно самодельного лобзика.

Всю конструкцию лучше жёстко зафиксировать под столешницей, определив заранее длину режущего полотна. Если же нужно регулировать высоту, и даже менять положение лобзика во время резки, то придется подумать над подвижной частью, к которой будет закреплён компрессор от холодильника.

Читать еще:  Приёмная труба глушителя ваз 2114

Как сделать воздушный компрессор своими руками: варианты конструкций

Не обязательно покупать компрессор для покрасочных работ или подкачки колёс — вы можете сделать его своими руками из бывших в употреблении деталей и узлов, снятых со старой техники. Мы расскажем вам о конструкциях, которые собираются из подручных материалов.

Для того чтобы смастерить компрессор из деталей и узлов бывших в употреблении, нужно хорошо подготовиться: изучить схему, найти в хозяйстве или докупить некоторые детали. Рассмотрим несколько возможных вариантов для самостоятельного конструирования воздушного компрессора.

Воздушный компрессор из деталей холодильника и огнетушителя

Этот агрегат работает практически бесшумно. Рассмотрим схему будущей конструкции и составим список необходимых узлов и деталей.

1 — трубка для заливки масла; 2 — пусковое реле; 3 — компрессор; 4 — медные трубки; 5 — шланги; 6 — дизельный фильтр; 7 — бензиновый фильтр; 8 — вход воздуха; 9 — реле давления; 10 — крестовина; 11 — предохранительный клапан; 12 — тройник; 13 — ресивер из огнетушителя; 14 — редуктор давления с манометром; 15 — влагомаслоуловитель; 16 — пневморозетка

Необходимые детали, материалы и инструменты

В качестве основных элементов берутся: мотор-компрессор от холодильника (лучше производства СССР) и баллон огнетушителя, который будет использован в качестве ресивера. Если в наличии их нет, то компрессор от неработающего холодильника можно поискать в мастерских по ремонту или в пунктах приёма металла. Огнетушитель можно приобрести на вторичном рынке или привлечь к поискам знакомых, на работе у которых могут быть списанные ОХП, ОВП, ОУ на 10 л. Баллон огнетушителя должен быть безопасно опорожнён.

Кроме этого потребуются:

  • манометр (как для насоса, водонагревателя);
  • фильтр для дизеля;
  • фильтр для бензинового мотора;
  • реле давления;
  • тумблер электрический;
  • регулятор давления (редуктор) с манометром;
  • армированный шланг;
  • водопроводные отводы, тройники, переходники, штуцеры + хомуты, метизы;
  • материалы для создания рамы — металлической или деревянной + мебельные колёсики;
  • предохранительный клапан (для сброса избыточного давления);
  • пневморозетка с самозапиранием (для подсоединения, например, к аэрографу).

Кроме этого, нужны будут инструменты: ножовка, ключ, шприц, а также ФУМ-лета, «антиржавчина»,синтетическое моторное масло, краска или эмаль для металла.

Этапы сборки

До начала сборки нужно подготовить мотор-компрессор и баллон огнетушителя.

1. Подготовка мотора-компрессора

Из мотор-компрессора выходят три трубки, две из которых открыты (вход и выход воздуха), а третья, с запаянным концом — для замены масла. Чтобы найти вход и выход воздуха, нужно ненадолго подать на компрессор ток и нанести на трубки соответствующие отметки.

Далее нужно аккуратно спилить или отрезать запаянный конец, следя, чтобы медные опилки не попали внутрь трубки. Затем слить имеющееся внутри масло и с помощью шприца залить моторное, синтетическое или полусинтетическое. Загерметизировать трубку можно, подобрав винт подходящего диаметра, который нужно обмотать ФУМ-лентой и ввинтить в отверстие. Поверх соединения можно нанести герметик. Если нужно — окрашиваем поверхность эмалью.

2. Подготовка ресивера

С пустого баллона огнетушителя нужно снять запорно-пусковой клапан (ЗПК). Очистить ёмкость снаружи от ржавчины и грязи, а внутрь налить и подержать «антиржавчину» — столько, сколько указано на этикетке средства. Даём высохнуть, и накручиваем крышку с отверстием от ЗПК. В отверстие вкручиваем переходник (если нужно) и крепим крестовину.

На верхний патрубок крепим реле давления, с одной стороны ввинчиваем тройник и подсоединяем манометр, с другой монтируем предохранительный клапан или вентиль для стравливания воздуха вручную (вариант). Там, где это требуется, используем переходники. При необходимости — красим баллон.

3. Сборка схемы

На собранной раме (например, прочная доска на колёсиках или конструкция из прочных уголков, труб) крепим баллон, а на него или рядом — мотор-компрессор, проложив резиновую прокладку. К входящей воздушной трубке компрессора подсоединяем сначала бензиновый, а затем дизельный фильтр. Это нужно сделать, если компрессор предназначен для работы аэрографа, чтобы исключить малейшее загрязнение воздуха. А так как фильтр на дизель более «тонкий», его устанавливают после бензинового. Если медные трубки при демонтаже потеряли форму — нужно их развальцевать.

Подключение электропитания идет через тумблер, реле давления и пусковое реле. Все соединения защищаем изолентой или термоусадкой. Важно установить пусковое реле в правильное положение — по стрелке на его крышке, иначе устройство не будет правильно работать.

1 — тумблер; 2 — реле давления; 3 — пусковое реле компрессора; 4 — стрелка положения реле; 5 — подключение реле к обмоткам компрессора; 6 — компрессор

Выходную воздушную трубку от компрессора подсоединяем через переходник ко входу в ресивер. После манометра монтируем редуктор с выносным влагомаслоуловителем, а за ним шланг с самозапирающейся пневморозеткой.

Конечный результат при должном старании хорошо работает и выглядит эстетично.

Воздушный компрессор из автодеталей

Принципиально другая конструкция у воздушного компрессора, который собирается на базе компрессора ЗИЛ и отдельно стоящего двигателя. Это более мощное оборудование, которое может использоваться и для подключения пневмоинструмента. Очень шумный агрегат.

Компоновочный чертёж компрессорной установки: 1 — компрессор от ЗИЛ-130; 2 — рама из уголка; 3 — предохранительный клапан; 4 — стандартный манометр; 5 — коробка раздаточная; 6 — трёхфазный электродвигатель (1 кВт, 1380 об/мин); 7 — коробка пуска (от стиральной машинки); 8 — конденсаторная батарея (ёмкость рабочая — 25–30 мкФ, пусковая — 70–100 мкФ); 9 — ресивер (из кислородного баллона или глушителя КрАЗ); 10 — передача клиноременная (снижение оборотов 1:3); 11 — кнопка «Стоп»; 12 — кнопка «Пуск двигателя»; 13 — кнопка для краткосрочного включения пусковой конденсаторной батареи; 14 — штуцер расходного (выпускного) клапана; 15 — трубки алюминиевые Ø 6 мм; 16 — клапаны выпускные; 17 — клапаны впускные; 18 — колёса (4 шт.); 19 — поперечное ребро жёсткости; 20 — шпилька стяжная (М10 — 4 шт.); 21 — сливное отверстие с пробкой

Подключение трёхфазного двигателя в однофазную сеть: а — «треугольником»; б — «звездой»

Пример самостоятельного монтажа воздушного компресса из новых деталей и узлов вы сможете посмотреть на видео.

Компрессоры с использованием в качестве ресиверов всяких ненужных вещей

Если при выборе компрессоров и моторов народные умельцы остановились на узлах от холодильников и автомобилей, то в качестве ресиверов чего только не используют — даже бутылки из-под шампанского и «Кока-Колы» (при давлениях до 2 атм). Перечислим несколько стоящих идей.

Если под рукой есть ресивер от КрАЗ, можно получить агрегат с минимальными трудовыми затратами: в нём уже вкручены все патрубки.

Компрессорная установка с ресивером от КрАЗа

Если вы обладатель ненужного оборудования для подводного погружения, можете и его использовать в работе.

Ресивер из баллонов акваланга (этап монтажа — без конденсаторной батареи)

Почти у каждого дачника с плитой на газовых баллонах найдутся эти ненужные ёмкости.

Компрессоры с ресиверами из газового баллона

Если у гидроаккумулятора в системе водоснабжения прохудилась «груша», не нужно его выбрасывать. Используйте его в качестве ресивера, вынув резиновую мембрану.

Ресивер из гидроаккумулятора

Расширительный бачок от ВАЗ — недорогая покупка, даже если он новый.

Ресивер — расширительный бачок от автомобиля ВАЗ

Следующая идея для установщиков кондиционеров, у которых остались фреоновые баллоны и детали сплит-систем.

Фреоновый баллон в качестве ресивера

Ещё один жизнеспособный ресивер получился из автомобильного бескамерного колеса. Чрезвычайно бюджетная, хотя и не слишком производительная модель.

Ресивер из колеса

Об этом опыте предлагаем вам посмотреть видео от автора конструкции.

Ссылка на основную публикацию
Adblock
detector
