Ремонт Priora 89

Снятие распределительных валов и замена гидротолкателей клапанов

Работу проводим для замены распределительных валов и гидротолкателей клапанов.
Снимаем пластмассовую крышку двигателя.
Крестообразной отверткой ослабляем затяжку хомута крепления шланга основного контура вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров.
Снимаем впускной трубопровод (см. «Снятие впускного трубопровода») и закрываем каналы в головке блока цилиндров ветошью, чтобы исключить возможность попадания в двигатель предметов. Снимаем катушки зажигания (см. «Проверка состояния и замена свечей зажигания»).
Крестообразной отверткой ослабляем хомут крепления шланга контура холостого хода вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров.

Головкой «на 10» отворачиваем болт крепления кронштейна колодок жгута проводов системы управления двигателем…
…и отводим кронштейн с колодками от крышки головки блока цилиндров. Сжав пассатижами лепестки пластмассового держателя жгута проводов системы управления двигателем…

…вынимаем держатель жгута проводов из кронштейна, закрепленного на крышке головки блока цилиндров.
Головкой «на 8» отворачиваем 15 болтов крепления крышки головки блока цилиндров.

Расположение болтов крепления крышки головки блока цилиндров
Крышка установлена на герметике, поэтому…

…отверткой поддеваем крышку за прилив…

…и снимаем ее.
Для проверки исправности гидротолкателя…

…отверткой нажимаем на гидротолкатель (при проверке соответствующий гидротолкателю кулачок распределительного вала должен быть обращен к толкателю «затылком», то есть не давить на толкатель).
В нормальном состоянии гидротолкатель должен перемещаться в гнезде головки блока цилиндров со значительным усилием, сжимая пружину клапана. Если же прожимается сам гидротолкатель при небольшом усилии, то его необходимо заменить.
Аналогично проверяем другие гидротолкатели.
Снимаем зубчатые шкивы распределительных валов (см. «Замена сальников распределительных валов»).
Отсоединяем колодку провода от датчика сигнализатора недостаточного (аварийного) давления масла в двигателе (см. «Снятие датчика сигнализатора недостаточного давления масла»).
Головкой «на 8» отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

Расположение болтов крепления корпуса подшипников распределительных валов

Снимаем корпус подшипников распределительных валов (А — центрирующие штифты корпуса).
Для того чтобы вынуть распределительные валы из опор в головке блока цилиндров, можно не снимать заднюю крышку ремня привода ГРМ, а только отвернуть три верхних болта крепления крышки (см. «Снятие насоса охлаждающей жидкости»). Отжав заднюю крышку ремня привода ГРМ…

…вынимаем распределительные валы с сальниками.

Для отличия валов на распределительном валу впускных клапанов около его первой шейки выполнен поясок.

Снимаем две заглушки головки блока цилиндров и корпуса подшипников распределительных валов.
Чтобы вынуть гидротолкатель из гнезда головки блока цилиндров, ветошью протираем торец толкателя…

…и с помощью присоски (можно использовать присоску для крепления автоаксессуаров к ветровому стеклу)…

…вынимаем гидротолкатель.
При извлечении гидротолкателя магнит лучше не использовать во избежание намагничивания деталей толкателя и «прилипания» к ним железосодержащих продуктов износа.
Перед сборкой очищаем привалочные поверхности головки блока цилиндров, корпуса подшипников и крышки головки блока цилиндров от остатков старого герметика и масла. Смазываем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров.
На привалочную поверхность корпуса подшипников валов, сопрягающуюся с головкой блока цилиндров, наносим фланцевый герметик типа Локтайт № 574 жгутиком толщиной около 2 мм.

Читать еще:  Нива бронто рысь фото

Места нанесения герметика на корпус подшипников
Устанавливаем корпус подшипников по центрирующим штифтам и равномерно затягиваем болты крепления крестнакрест, начиная от средних опор. Запрессовываем новые сальники распределительных валов (см. «Замена сальников распределительных валов»).
С другой стороны головки блока цилиндров оправкой запрессовываем заглушки.
Дальнейшую сборку проводим в обратной последовательности.
Перед установкой крышки головки блока цилиндров наносим на ее поверхность, сопряженную с корпусом подшипников, фланцевый герметик типа Локтайт № 574.

Места нанесения герметика на крышку головки блока цилиндров

Какой герметик лучше для клапанной крышки ваз 2112 16 клапанов

Порядок и момент затяжки ГБЦ на ВАЗ-2112 с 16-ю клапанами: затяжка болтов головки блока цилиндров

Автомобили ВАЗ семейства 2112 выпускались с двумя 16-клапанниками: 21120 и 21124. У этих двигателей головка блока цилиндров отличается впускными отверстиями. Других отличий, по идее, нет. И поэтому момент затяжки болтов на ГБЦ ВАЗ-2112 будет одинаковым, если говорить о любом 16-клапанном ДВС. Затяжка выполняется в три приёма, хотя в книгах по ремонту приводят другой вариант (он – для 8-клапанников).

Дальше на видео показано, как ГБЦ устанавливают за 5 минут:

Порядок монтажа и демонтажа

Деталь с названием ГБЦ крепится к блоку цилиндров 10-ю винтами. Их отворачивают торцовым ключом «на 10». Порядок демонтажа ГБЦ представлен на первом фото.

Стандартная длина винтов – 93 мм. Если винт был вытянут хотя бы до 95 мм, его заменяют новым (требование АвтоВАЗа).

При монтаже используется другая схема (фото 2). Каждый винт смазывают машинным маслом, иначе усилия сведутся «на нет».

Момент затяжки болтов ГБЦ крышки

Для ВАЗ-2112 момент затяжки ГБЦ нормирован:

  • Первый проход – усилие составляет 20 Н*м;
  • Каждый винт доворачивают на 90 градусов вправо;
  • Ждут 20 минут, затем винты доворачивают ещё на 90 градусов.

Сначала усилие – очень небольшое. Но на «шаге 3» справиться с работой будет трудно. Используйте рычаг.

Зачем нужны направляющие втулки

Перед монтажом ГБЦ выполняют действия: очищают резьбовые отверстия, а также все отверстия под втулки (фото 1). Каждую втулку устанавливают на место, и только затем сверху укладывают прокладку.

Металлические детали, прилегающие к прокладке, должны быть обезжирены. Схему затяжки ГБЦ мы рассмотрели, но саму ГБЦ нужно устанавливать правильно:

  1. Размещаем ГБЦ на блоке цилиндров;
  2. Сдвигая деталь в разные стороны, добиваемся, чтобы втулки вошли в углубления.

После «шага 2» винты можно заворачивать.

Герметик

Никаких герметизирующих составов при установке прокладки не используют! Солидол, ЦИАТИМ и другие смазки не нужны тем более. Главное – металл надо обезжирить. А прокладка ГБЦ должна быть новой.

Крышка ГБЦ и порядок затяжки её болтов

Металлическая крышка, устанавливаемая на ГБЦ, не должна пропускать воздух. В точках соприкосновения с другими деталями герметичность должна сохраняться тоже. Поэтому на кромку крышки наносят герметик. Пример показан на фото.

Здесь нужно применять материалы: Локтайт-574, АНАКРОЛ и т.д. Винты на крышке закручивают ключом «на 8».

Рекомендуемый момент затяжки винтов

Рекомендуемый момент затяжки винтов – всего 3-4 Н*м. Не удивляйтесь: своё дело сделает герметик. Надо только дать ему высохнуть после установки крышки на место.

Откручивать винты можно в любом порядке. Их количество равно 15 или 14. При монтаже лучше соблюдать последовательность, показанную у нас ниже.

Заменять винты обычно не требуется – нагрузка слишком мала. Желаем успеха.

Типичные заблуждения

Если болты вытянуты сильно, их заворачивают в четыре приёма. На «шаге 2» момент затяжки будет равен 70-85 Н*м. Всё это – распространённые заблуждения, не применимые к 16-клапанным ДВС.

Все шаги на одном видео: замена прокладки ГБЦ

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Lada Kalina wagon Люкс 1,6 16V › Logbook › Замена герметика клапанной крышки и постели распредвалов. Начнём с малого

Всем доброго времени суток!

Пока идёт большой закуп чапчастей для ремонта после ДТП и поиски нормального сервиса решил, так сказать, начать с малого, переклеить герметик клапанной крышки и постели распредвалов.

Причиной этому послужило масло в 1-м, 3-м и 4-м свечных колодцах, а также общее потение ГБЦ по швам. Дело в том, что 21126 моторы 2011 года собирали исключительно на лак, а не на герметик. Поэтому со временем вся эта система начинает изрядно сопливить.

Ясно дело, что лезть в мотор без динамометрического ключа нельзя, поэтому пришлось пополнить свою коллекцию динамометрических ключей, добавив в неё Jonnesway 1/4 T21025N 5-25 Н/м (повышенной точности). Да, не дёшево, 8740 р. Хотел разнообразия. Поэтому купил этот. В итоге все 3 моих динамометрических ключа разной конструкции.

Видео обзор запилил. Такого ключа ещё на YouTube не было.

Купил Локтайт 574

Приступил к разборке.
Итак, перечень работ
1) снять корпус воздушного фильтра
2) защиту картера
3) переднее левое колесо
4) переднюю часть левого подкрылка
5) грязезащитный щиток двигателя (стоит от авто с АКПП)
6) клапан продувки адсобера
7) шланг вакуума
8) кожух ремня ГРМ
9) ролик натяжения ремня генератора
10) генератор
11) масляный щуп
12) ролики ГРМ
13) шестерни распредвалов
14) дроссельную заслонку
15) катушки зажигания и их жгут проводов
16) патрубок сапуна

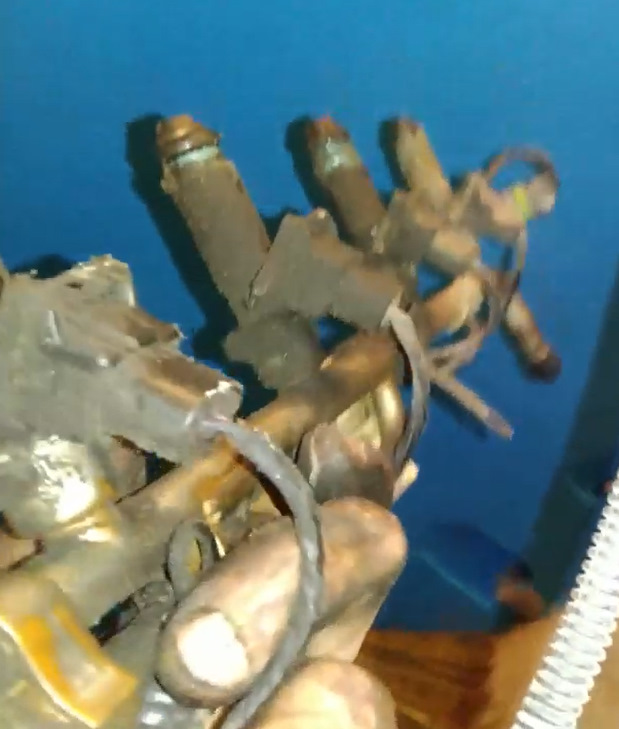

17) штуцер сапуна (заставить вращаться молотком, далее пошатывая извлечь рукой)
18) открутить ресивер
19) снять топливную рампу
20) снять ресивер
21) снять клапанную крышку
22) постель распредвалов
23) распредвалы

Ну короче, вы поняли, работы хватает.

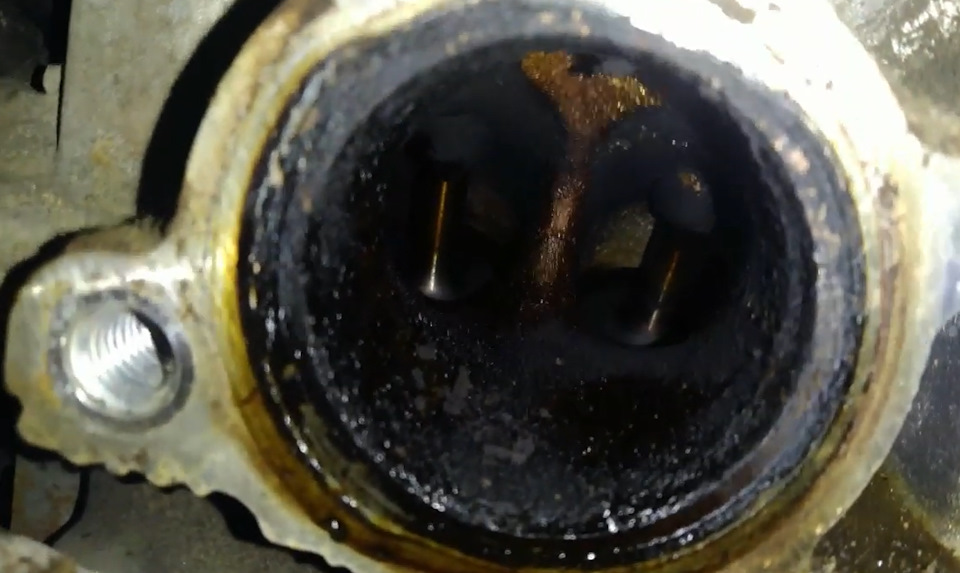

После того, как снял ресивер передо мной предстала следующая картина. Всё в масле!

Приличный нагар внутри впускных каналов. Толи сквозь уплотнительные кольца ресивера масло втягивало, то ли из-за того, что нормальной маслопомойки нет. Ну короче, в каналах приличные такие отложения

Также была засрана капитально топливная рампа

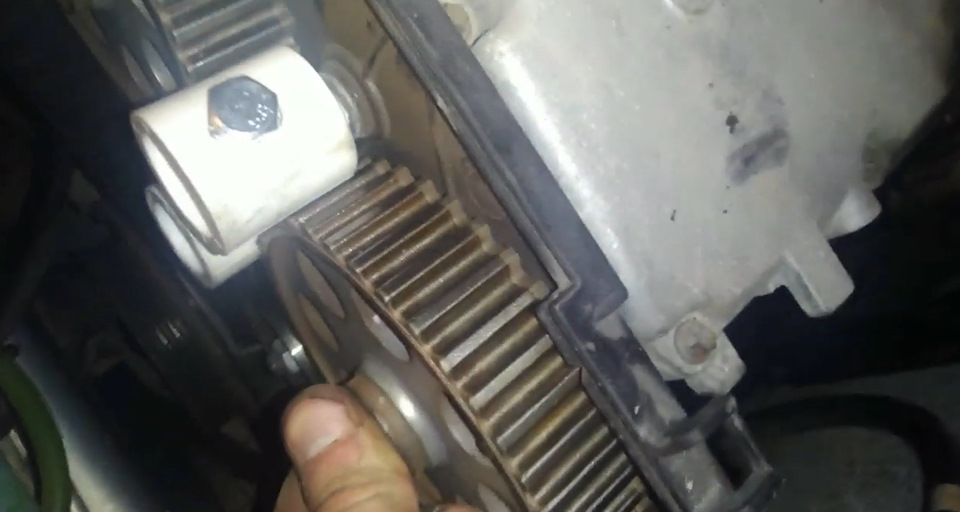

Для откручивания болтов шестерен распредвалов использовал самодельную приспособу из двух трубных муфт 25 мм, болта М8*100 и гайки

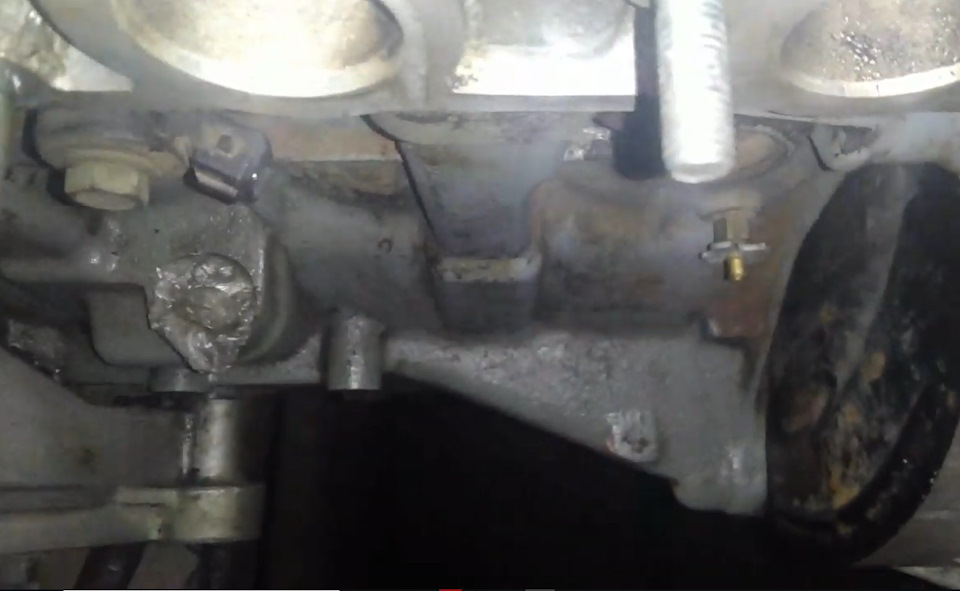

Состояние мотора после 58000 км пробега. Масло Motul 8100 Xcess 5W40

Я считаю, довольно неплохо. Отложений нет.

А вот лак убирать надо

Осталось всё это отмыть, отчистить, ну и можно собирать. Быстро сказка сказывается, да не скоро дело делается. Ну короче, мыл я всё это дело не менее 8 часов.
В итоге

Много нехороших слов было послано в адрес конструкторов АвтоВАЗа. Мало того, что этот лак нифига не уплотняет мотор, так его ещё и не отмыть просто так. Отчистить его можно только красным скотчбрайтом. Пришлось несколько раз в магазин бегать. На каждую поверхность уходит не менее 1.5 часов. Ну а что тут сделаешь, отвёрткой, шкуркой и прочим абразивом нельзя, т.к. будут царапины, потом давление масла пропадёт. Надо долго и муторно, зато качественно. После удаления лака остаются ошмётки от скотч брайта. Вымываем в крашки постели и клапанной крышки их очистителем карбюратора. Ну и главный вопрос. Когда народ отдаёт машину в сервис на переклейку герметика за 5000 к+, парятся ли так мастера или просто мажут герметиком поверх лака на пофик?! Что-то мне кажется, что не парятся… А мы будем!

Читать еще:  Тест панели приборов ваз 2114

Обезжириваем. Наносим Локтайт на постель распредвалов. Не стал ему носик подрезать. С малой подачей герметик наносится ровнее. Правда все пальцы себе отдавил, пока наносил, ибо он вылезать не очень хочет оттуда. Но вообще тюбик удобный. Наносим только по периметру, вокруг свечных колодцев и сквозных болтов крепления клапанной крышки. Ни в коем случае не мажем маслоканалы, не слушаем бред от журнала “За Рулём”. Это не иномарка, где перед маслоканалами делают дополнительные канавки для сбора выдавленного герметика. Это Лада. Тут такого нет. Герметизировать маслоканалы не надо! Дилеры этого не делают, завод так не делает. Даже лака не было там. Поэтому не страдаем фигнёй!

Перед установкой на место смазывем шейки распредвалов, устанавливаем новые сальники и заглушки распредвалов. Распредвалы шпонками вверх! Подтягиваем сперва 4 болта крышки шеек распредвалов 4-го цилиндра, т.к. в таком положении распредвалы немного прожимают гидрики вместе с клапанами, затем протягиваем в нужной последовательности (по мурзилке) болты в 3 этапа. 12Н/м, 15 Н/м, 18 Н/м. В мурзилке написано 18-24 Н/м. Народ тянет 12Н/м, т.к. при большем моменте может оборвать болты. Я рискнул, дотянул до 18 Н/м. Очень аккуратно, а не бездумно до щелчка. После наливаем ещё чуток масла на кулачки распредвалов.

При мойке клапанной крышки снимал масляный сепаратор. Прикрутил его обратно, болты посадил на фиксатор резьбы на всякий случай. Также посадил на герметик болты крепления кожуха ГРМ к головке (4 шт), ибо очень часто обрывает ремень ГРМ из-за выкрученного болта, который попадает между ремнём и роликом и размалывет первого в щи.

Лада Калина Универсал 1.4 DOHC MT [ПРОДАНА] › Бортжурнал › И все таки как правильно мазать герметиком крышку распредвалов и клапанную крышку

Бытует 2 мнения:

С клапанной крышкой споров нет, в вот с крышкой распредвалов — не понятно. Кто-то говорит, что если намазать как в первом случае — забьет маслоканалы.

Как в итоге правильно?

UPDATE
все перечитав, показалась самой правильной > эта

Клапанная крышка так:

Кстати, при снятии клапанной крышки, затычки распредвалов тоже нужно менять? Они резиновые или металлические?

Пробег: 33 900 км

Лада Калина Универсал 2009, двигатель бензиновый 1.4 л., 89 л. с., передний привод, механическая коробка передач — другое

Машины в продаже

Лада Калина, 2011

Лада Калина, 2009

Лада Калина, 2012

Лада Калина, 2010

Смотрите также

Комментарии 19

Чтобы каналы не за бились надо пользоваться локтайтом а не обычными герметиками. И не мазать а наносить из шплица так скажем колбаску 2мм

Лично я мазал вот так www.drive2.ru/l/6876946/, заглушки оставил старые, нанес предварительно на них тонкий слой серого герметика. Пока все отлично держит.

антифриз для замены попмы же сливали?
заглушки из какого материала сделаны? смущает что в инструкции про герметик ни слова, а все им мажут вроде бы

Антифриз сливал. Заглушки в ГБЦ, на мой взгляд, сделаны по типу сальников, т.е. обрезиненная металическая основа. Герметиком мазал для надежности уплотнения.

А на 8 клапанном надо крышку мазать?

Не знаю, но скорее всего там прокладки покупаются или вырезаются из паранита.

А на 8 клапанном надо крышку мазать?

такая ерунда только на 16кл должна быть.

тот который “либо” требует большой аккуратности в работе и теоретически перекрывает утечку из магистралей масла.
другой проще и сделан с завода. я сделал “проще” применял райнц.
затычки применяются в других случаях.
заглушки я оставил старые и посадил их опять же на райнц
по технологии надо применять “локтайт”
главное — мера и не соплять

“затычки применяются в других случаях.” что за затычки?

заглушки резиновые или металлические или металл прорезиненный?

По инструкции их вроде нужно запрессовывать как и сальники распредвалов без всякого герметика. С герметиком потом не вытащить наверное будет?

запчасть называется без указания материала из которого она изготовлена а только по назначению.
герметик не помешает в правильном количестве.
а применять или нет- дело личное
а “затычки” взято из вашего текста

А там не анаэробным герметиком надо мазать?

Я конечно не знаю точных свойств этого чуда, он но вроде как не должен застывать при контакте с кислородом, т.е. маслоканалы не должен забить

Тут вопрос не в свойствах герметика, а в правильном нанесении.
При нагреве двигателя и контакте с горячим маслом он в любом случае попадет в масло и узкие каналы все равно забьются, пусть и не полностью. Не раствориться же он. Горячее масло — не кислород.

Анаэро́бные герме́тики и кле́и – особый класс акриловых адгезивов, которые представляют собой жидкие композиции различной вязкости, способные длительное время (≥1год) храниться в тонкостенной кислородопроницаемой полиэтиленовой таре без изменений своих свойств и отверждаться при температуре 15 — 25 °С в узких металлических зазорах (в порах, резьбовых, фланцевых и цилиндрических соединениях) с образованием прочного полимерного слоя.

т.е. судя по определению он затвердеет только в зазоре между металлом.
А судя по свойствам он твердеет только при контакте с металлом…
“Контакт инициирующей системы с металлом способствует образованию активных частиц — радикалов, которые ответственны за исчерпание кислорода и протекание процесса полимеризации (отверждения). Поэтому металл является необходимым компонентом, благодаря которому анаэробная композиция из стабильного жидкого состояния превращается в прозрачный твердый полимер.”

т.е. в масле он не засохнет, осядет все в фильтре.

скорее забьет маслоприемник

теория теорией, а на практике немного иначе, зависит от количества герметика в системе смазки — находил в интернете примеры с забитыми маслянными каналами в голове намазанной вторым способом с использованием анаэробного герметика.

Я конечно не знаю точных свойств этого чуда, он но вроде как не должен застывать при контакте с кислородом, т.е. маслоканалы не должен забить

Понять бы как на заводе мажут.

На сайте автоваза спроси. Или на сто официальном.
Ну или искать тех кто двс эти собирает

Сборка двигателя ВАЗ 2112

При сборке двигателя необходимо всегда устанавливать новую прокладку под головку блока. Использование бывшей в употреблении прокладки не допускается.
Перед установкой прокладки необходимо удалить масло с сопрягаемых поверхностей блока и его головки. Прокладка должна быть чистой и сухой. Попадание масла на поверхность прокладки не допускается.

Болты крепления головки блока цилиндров допускается повторно применять только в том случае, если они вытянулись до длиннны L не более 95 мм. Если длина болта больше, то замените его новым.
Перед сборкой двигателя заблаговременно смажьте резьбу и головки болтов, окунув их в моторное масло. Затем дайте стечь излишкам масла, выдержав болты не менее 30 минут.
Удалите масло или охлаждающую жидкость из отверстий в блоке цилиндров под болты крепления головки блока.

При установке не допускаются резкие перегибы зубчатого ремня радиусом менее 20 мм, чтобы не повредить корд.

Порядок затяжки болтов крепления головки блока цилиндров и схема нанесения герметика на корпус подшипников распределительных валов

Читать еще:  Ткнула пальцем в глаз болит слезится

Схема привода распределительных валов

1 – зубчатый шкив коленчатого вала;
2 – зубчатый ремень;
3 – шкив насоса охлаждающей жидкости;
4 – натяжной ролик;
5 – шкив выпускного распределительного вала;
6 – задняя защитная крышка зубчатого ремня;
7 – шкив впускного распределительного вала;
8 – кольцо для датчика фаз;
9 – опорный ролик;
А – метка ВМТ на зубчатом шкиве коленчатого вала;
В – установочная метка на крышке масляного насоса;
С и F – установочные метки на задней защитной крышке зубчатого ремня;
D – установочная метка на шкиве выпускного распределительного вала;
Е – установочная метка на шкиве впускного распределительного вала

Схема нанесения герметика на верхнюю плоскость головки цилиндров

Установите на стенд чистый блок цилиндров и заверните в него отсутствующие шпильки. Снимите крышки коренных подшипников и запрессуйте в блок цилиндров оправкой 67.7853.9621 недостающие форсунки для охлаждения поршней.

Установите в блок цилиндров коленчатый вал и шатунно-поршневую группу, прикрепите маховик к коленчатому валу, установите масляный насос и его маслоприемник, масляный картер с прокладкой и масляный фильтр, действуя, как описано во 2-м разделе для двигателя 2110. Затем сборку двигателя проводите в следующем порядке.

Вставьте в блок цилиндров две центрирующие втулки и установите по ним прокладку головки цилиндров.

Поверните коленчатый вал так, чтобы поршни находились в средней части цилиндров.

Установите по центрирующим втулкам головку блока (смотрите далее соответствующий раздел). Затяните болты крепления головки цилиндров в определенной последовательности (рисунок Порядок затяжки болтов крепления головки блока цилиндров и схема нанесения герметика на корпус подшипников распределительных валов) и в три приема:

– затяните болты моментом 20 Н·м
(2 кгс·м);

– доверните болты на 90°;

– снова доверните все болты на 90°.

Вставьте в гнездо блока цилиндров насос охлаждающей жидкости с прокладкой и закрепите его болтами. Установите и закрепите заднюю защитную крышку зубчатого ремня.

Вложите сегментные шпонки в гнезда на передних концах коленчатого и распределительных валов и установите зубчатые шкивы. Заблокировав шкивы распределительных валов от проворачивания, закрепите их болтами с шайбами.

Приспособлением 67.7811.9509 поверните распределительные валы до совмещения меток на шкивах с установочными метками на задней защитной крышке зубчатого ремня (рисунок Схема привода распределительных валов).

Доверните коленчатый вал в сторону меньшего угла поворота до совмещения установочной метки на шкиве с меткой на крышке масляного насоса. Поворачивать коленчатый вал можно ключом за болт, временно завернутый в передний конец коленчатого вала.

Установите натяжной ролик и закрепите его в положении, соответствующем минимальному натяжению ремня. Установите и закрепите опорный ролик.

Наденьте зубчатый ремень на шкивы распределительных валов и, натягивая обе ветви ремня, заведите левую ветвь за натяжной ролик и наденьте ее на шкив насоса охлаждающей жидкости, а правую ветвь заведите за опорный ролик. Наденьте ремень на шкив коленчатого вала и слегка натяните ремень натяжным роликом, поворачивая ролик против часовой стрелки. При установке ремня избегайте его резких перегибов.

Проверните коленчатый вал на два оборота в направлении вращения и проверьте совпадение установочных меток (смотрите рисунок Схема привода распределительных валов). Если метки не совпадают, то ослабьте натяжение ремня, снимите его со шкивов распределительных валов, поверните шкивы на необходимые углы, наденьте ремень, слегка натяните его натяжным роликом, снова проверните коленчатый вал на два оборота и проверьте совпадение установочных меток.

При совпадении меток отрегулируйте натяжение ремня, как описано далее (смотрите «Регулировка натяжения зубчатого ремня»).

Установите датчик фаз, прикрепив его к головке блока цилиндров двумя болтами. Установите и закрепите переднюю защитную крышку зубчатого ремня.

Нанесите на верхнюю плоскость корпуса подшипников распределительных валов герметик типа «Локтайт № 574» жгутиком диаметром 2 мм, как показано на рисунок Схема нанесения герметика на верхнюю плоскость головки цилиндров. Установите на головку блока крышку в сборе с сепаратором, маслоотражателем сепаратора и отводящей трубкой и закрепите крышку болтами.

Осторожно вставьте свечи зажигания в гнезда головки блока и затяните их ключом 67.7812.955

Прикрепите к головке блока отводящий патрубок рубашки охлаждения с прокладкой и закрепите его двумя гайками. Установите прокладку и прикрепите к блоку цилиндров фланец подводящей трубы насоса охлаждающей жидкости. Наденьте на патрубок и подводящую трубу шланги, идущие к термостату, установите термостат и закрепите шланги хомутами.

Наденьте на шпильки головки блока цилиндров прокладку, установите выпускной коллектор с защитным экраном и закрепите их гайками вместе с кронштейном подводящей трубы насоса охлаждающей жидкости.

Установите нижний шланг вытяжной вентиляции картера и закрепите его хомутами на штуцере блока и на патрубке крышки головки блока. Установите указатель уровня масла.

Установите впускную трубу с прокладкой и закрепите ее гайками. Установите рампу форсунок с форсунками и регулятором давления топлива и прикрепите ее болтами к головке блока. Уплотнительные кольца форсунок перед установкой смажьте моторным маслом.

Установите жгут проводов форсунок и прикрепите его к топливной рампе двумя скобами. Подключите провода к форсункам.

Наденьте соединительные муфты на патрубки впускной трубы и закрепите их хомутами. Установите ресивер, соединив его патрубки с муфтами и закрепив их хомутами. Прикрепите ресивер гайками к опорам на крышке головки блока. Установите направляющую трубку с указателем уровня масла и прикрепите ее болтом к ресиверу.

Установите трубки подвода и слива топлива, прикрепив их к рампе форсунок, регулятору давления топлива и кронштейну на головке блока цилиндров. Трубка подвода топлива крепится клипсой к топливной рампе, а трубка слива топлива – накидной гайкой к регулятору давления топлива. Установите вакуумный шланг, надев его на патрубки ресивера и регулятора давления топлива.

Установите кронштейн правой опоры подвески двигателя с установочной планкой генератора. Наденьте на коленчатый вал шкив (демпфер) привода генератора и закрепите его болтом с шайбой. Установите генератор, наденьте ремень на шкивы коленчатого вала и генератора и отрегулируйте его натяжение (смотрите соответствующий раздел).

Установите и закрепите болтами на блоке цилиндров кронштейн задней опоры подвески силового агрегата. Закрепите на кронштейне рым для строповки силового агрегата.

Осторожно, избегая ударов, заверните в блок цилиндров датчик детонации. Установите и прикрепите к блоку цилиндров датчик уровня масла, а к крышке масляного насоса – датчик положения коленчатого вала.

Подключите провода высокого напряжения к модулю и свечам зажигания, одновременно уложив их в зажимы на ресивере. Установите и закрепите экран ресивера.

Установите дроссельный патрубок с прокладкой, прикрепив его гайками к ресиверу. Установите шланги отвода и подвода охлаждающей жидкости, прикрепив их хомутами к дроссельному патрубку, отводящему патрубку головки блока цилиндров и подводящей трубе насоса охлаждающей жидкости.

Наденьте на дроссельный патрубок шланг впускной трубы и закрепите его хомутом. При установке шланга метку на нем совместите с верхней линией литейного разъема на дроссельном патрубке. Установите верхние шланги вентиляции картера, прикрепив их хомутами к патрубкам на крышке головки блока, шлангу впускной трубы и дроссельному патрубку.

Прикрепите хомутом к шлангу впускной трубы датчик массового расхода воздуха.

Залейте масло в двигатель через горловину на крышке головки блока цилиндров.

Ссылка на основную публикацию
Adblock
detector
