Материал для втулок стартера

Сообщества › Ford Sierra и Scorpio Club › Блог › Средняя втулки стартера

Помогите разобратся с втулкой, в каталогах такой нет 8мм 11,12мм 14мм, есть похожие но они короче можно ли в этот узел с латуни или бронзы выточить смазки же там достаточно будет или только медно графитовые? заднию медно графитовую нашел, стартер Bosch 1005821241

Смотрите также

Комментарии 12

я себе покупал все есть не верь, тютя в тютю поставил и забыл

e-a.d-cd.net/f6d281cs-480.jpg вот все номера втулок на этот стартер, , а вот сама запись www.drive2.ru/l/4858768/

Есть все в каталогах, стоят эти втулки копейки

Я себе когда то точил из бронзы втулки на стартер БОШ. Намного тише стал работать. И все было отлично. Потом так и продал, вместе с авто. И по слухам отлично работал. Из латуни нельзя, не такие скользящие характеристики. А вот бронза вполне подойдет.
Удачи!

Бронза тоже не подойдет, во втулках используется медно-графитовый сплав.

Как раз бронза и подойдет! Она используется для втулок более высокоточных, более долговечных, более нагруженных механизмов, чем биматериалы, так как она имеет более антифрикционные свойства. Из неё делаются втулки у более ответственных и совершенных аппаратах и приборов. А медно графитовые просто дешевле. Графит стоит копейки, да и стирается со временем. А сама медь намного фрикционней чем бронза. Поэтому лучше бронзы еще не нашли материала для втулок ( подшипников скольжения).
Вот информация об этих исследованиях ” что лучше, бронза или биматериалы, такие как меднографит”.
—– avtolitmash.ru/articles/1…schestva-bronzovyh-vtulok

Скажите, вы все детали сам вытачиваете? Или идете и покупаете нужную?

Мечтать о том, как космические корабли бороздят Вселенной, это интересно и увлекательно, но все-таки проще пойти и купить за 0.30$ втулочку 😉

Проще купить! Но не всегда надежней. И то что поставили на заводе не всегда является самым лучшим. Тем более в наш век удешевления, и уменьшения срока службы как автомобилей так и других систем, приборов и механизмов.
Многое делаю сам, многое покупаю. Но все что делаю сам, служит намного дольше и намного надежней чем то, что сделали и поставили на заводе.
И еще! Вы всегда полностью доверяете инженерам? Я нет! так как сам инженер )))) Отечественному производителю вы не доверяете, а импортному доверяете. А чем отличаются все эти инженеры? ученые? Да ничем! Тем более что основная масса ученых состоит из отечественных граждан, или выходцев из отечества.
Я переделал втулки зацепления в бензонасосе на стальные (в БЖ есть) и теперь я уверен, что он будет работать долго и надежно (он так и работает сейчас!). Тогда как с завода там стоят пластиковые, которые часто обрывает. Это болезнь многих бензонасосов. И что? вы считаете что лучше было купить такой же ( с такими же, пластиковыми втулками зацепления)? и ездить снова оглядываясь? Я решил переделать, и ездить не оглядываясь на свой бензонасос.
Я выточил втулки стартера с оловянистой бронзы. Звук стал намного тише ( легкий шелест), крутит намного легче. Никаких нет заеданий. И я уверен, что ударные нагрузки при заводке, не разбивают меднографитовые, так как их там уже нет ))) Так и продал авто. Но проездил на этих втулках больше десяти лет.
Не всегда есть возможность купить деталь, и, тем более быстро, а ехать нужно. Так что… кому- как ))))
С уважением. Удачи.

Позвольте, я не буду парировать, а просто пожелаю вам удачи…

Как раз бронза и подойдет! Она используется для втулок более высокоточных, более долговечных, более нагруженных механизмов, чем биматериалы, так как она имеет более антифрикционные свойства. Из неё делаются втулки у более ответственных и совершенных аппаратах и приборов. А медно графитовые просто дешевле. Графит стоит копейки, да и стирается со временем. А сама медь намного фрикционней чем бронза. Поэтому лучше бронзы еще не нашли материала для втулок ( подшипников скольжения).
Вот информация об этих исследованиях ” что лучше, бронза или биматериалы, такие как меднографит”.
—– avtolitmash.ru/articles/1…schestva-bronzovyh-vtulok

И информация о втулках от их отечественного производителя мягко говоря не заслуживает доверия 😉

Стартер, размеры втулок и как их вынуть.

Outlander – Эксплуатация и ремонт технические вопросы и обмен опытом

Изображения
Мои изображения
Загрузить изображения
Все изображения
К странице.
Страница 1 из 3 1 2 3 >

Вот сегодня перебрал стартер, бюджет ремонта 70 рублей цена двух втулок.
Умирающий стартер очень громко и тяжело крутит, я по началу подумал что у меня аккум разряжен.
Вот снял и как оказалось еле успел, ещё бы чуть чуть и пришлось бы искать контрактный.
Ниже информация которая будет полезна для тех кто любит делать сам, особенно размеры втулок.
Как снять и разобрать стартер пропущу, тут уже есть про снятие.
Outlander. Фотоотчет. Снятие и разборка стартера

Стартер у менят такой

Основной износ происходит у трёх втулок
Это передняя которая в районе маховика и бендикса, её разбивает в хлам

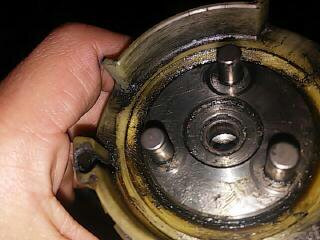

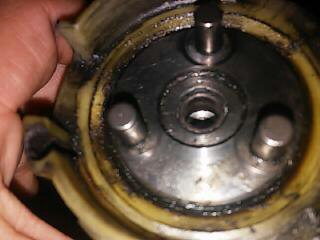

Средняя, которая в планетарном редукторе и которая не продаётся отдельно.
Задняя, которая в крышке в районе щёток.

А вобще там есть ещё три втулки у сателлитов редуктора и ещё одна у внешнего венца редуктора, но они почти не изнашиваются, т.к. постоянно в смазке.

Размеры втулок на картинке ниже.
Переднюю и заднюю втулку можно купить, но вдруг у кого халявный доступ к станкам, поэтому размеры будут не лишними.
А среднюю надо точить или подбирать по размерам в магазинах запчастей.
Материал втулок бронза.

Вот фото изношенных втулок
Передняя и задняя, износ запредельный
Среднюю не смог сфотографировать, у неё такой же износ

Как вынимать втулки
Нужны метчики для нарезки резьбы
Метчик на 10 или 12 для разбитых передней и задней втулок
Метчик на 8 для разбитой средней втулки
Вкручиваем метчик во втулку и нарезаем внутри резьбу.
Потом вкручиваем болт и вытягиваем его вместе с втулкой.
Передняя втулка у меня почти сама вавалилась, только зацепил её метчиком и потянул от руки, износ был сильный.
Задняя у меня вышла на стадии вкручивания метчика.
А среднюю втулку вытягивал болтом, нужна гайка и большая шайба, крутим гайку которая опирается на шайбу и она вытягивает болт.
Вот картинки

Запресовка самая приятная часть переборки
Очень легко делать болтом с накрученой гайкой
Болт входит во втулку а гайка давит на края.
Молоточком или тисками, всё легко заходит.
Вот результат

Про среднюю втулку, лучше её выточить, или подобрать подходящую если есть где.
Т.к. я был без машины, пришлось колхозить из подручных материалов, что нашлось дома.
Нашёл какую то втулку с внутренним диаметром 6мм и наружным 9мм
Я вынул старую и рассверлил её до 9мм
Потом запресовал её, а потом в неё же запресовал новую, получилось отлично.

Теперь предупреждение
Если покупаете втулку не родную, то проверяйте размеры перед запресовкой.
Передняя втулка Ika 4.4464.0 которую я купил как заменитель была на 2мм выше.
Пришлось стачивать её, потому что втулка должна быть заподлицо с корпусом, ни в коме случае не должна выступать, и наче заклинит вал редуктора когда стянете стартер болтами.

Замена втулок стартера своими руками

Устройство стартера

Как же выполняется замена втулок стартера? Прежде чем приступать к сути вопроса необходимо хотя бы в общих чертах познакомиться с устройством агрегата. Автомобильный стартер по своей сути является миниатюрным четырехполосным электродвигателем, обеспечивающим начало вращения коленчатого вала. Он обеспечивает такую начальную частоту вращения, которая необходима для того, чтобы завелся двигатель внутреннего сгорания. Стартер является электрическим двигателем постоянного тока, берущим энергию от аккумуляторной батареи. Получая электрическое напряжение от аккумулятора, он увеличивает мощность посредством четырех щеток, являющихся его неотъемлемой частью. Стартеры бывают:

  • Редукторные;
  • Безредукторные.

И первые и вторые имеют как свои преимущества, так и недостатки.

Стартеры с редуктором хороши тем, что могут обеспечивать вращение коленчатого вала, необходимое для запуска двигателя, даже при сильно разряженной аккумуляторной батарее.

редукторный стартер

Кроме того, сильной стороной редукторных вариантов является присутствие постоянных магнитов, за счет которых проблемы с обмоткой статора сводятся к минимуму. Хотя при длительной эксплуатации такого стартера возможен выход из строя вращающей шестерни. Справедливости ради стоит отметить, что к этому чаще всего приводит низкое качество производства или брак.

Безредукторные стартеры оказывают непосредственное воздействие на вращение шестерни.

Эти устройства имеют более простую конструкцию. Их проще ремонтировать самостоятельно, не прибегая к помощи специалистов из автосервиса. Они достаточно надежны, а вероятность выхода их из строя из-за электрического воздействия стремится к нулю. Однако при низких температурах безредукторные стартеры все же могут работать нестабильно.

В каких случаях требуется замена втулок?

В жизни любого автомобилиста могут быть ситуации когда по различным причинам не удается запустить двигатель. Одной из причин могут быть изношенные втулки. Представим такую ситуацию. Во время заводки стартер с заметным трудом пытается проворачивать коленчатый вал то и дело заедая и останавливаясь. Непосвященный автомобилист при этом недоумевает из-за чего это может происходить, ведь аккумуляторная батарея исправна и полностью заряжена. Причиной в этом случае является задевание якоря за статор. Зазор между первым и вторым всего десятые доли миллиметра, за счет этого даже самый небольшой перекос вала якоря относительно статора обязательно приведет вышеуказанным проблемам. Этот перекос появляется за счет выхода из строя подшипников скольжения в которых и вращается якорь. Как правило, более изношенным является передний подшипник, так как основная нагрузка ложится именно на него. Подшипниками в данном случае являются втулки из латуни. Передний встраивается в специальное отверстие, которое расположено в картере сцепления. Задний же подшипник расположен на крышке стартера.

Замена втулки

Технология замены

Прежде всего необходимо отсоединить хотя бы один из проводов от аккумуляторной батареи, а также все провода от стартера. Затем нужно вывернуть нижний болт, который крепит стартер, и ввернуть его с обратной стороны для фиксации двигателя к своей передней опоре. В противном случае мотор может податься вперед. После этого требуется вывернуть остальные два болта, которые крепят стартер, и снять его с автомобиля. Как говорилось ранее, втулка встроена в картер сцепления. Для ее извлечения необходим метчик М12, а также патрон от дрели. Метчик придется вставить в патрон, затем зажать, после чего необходимо с осторожностью ввернуть его во втулку, одновременно нарезая тем самым резьбу. Большая аккуратность требуется вследствие того, что сталь метчика весьма хрупкая и даже небольшой перекос с приложенным усилием может привести к его поломке. При этом хвостовик останется в руках, а режущая часть внутри втулки. Казалось бы, ситуация безвыходная. Однако это не так. Длина втулки равна примерно 14 миллиметрам, а это означает, что на руках имеется примерно 10 или 20 мм режущей части метчика. Нужно взять обычную гайку с точно такой же резьбой М12 и навернуть ее на сломанный метчик. В ситуации когда метчик обломан так, что навернуть на него гайку не получается, можно взять соответствующей резьбы болт длиной около 10 сантиметров и выточить на нем канавки, аналогичные канавкам метчика. А можно поступить более радикально, но в то же время проще. Отправиться в магазин за новеньким метчиком. Метчик снабжен тремя канавками в которые необходимо вставить гвозди подходящего размера. Это нужно сделать таким образом, чтобы их концы выпирали за торец метчика примерно на 10 мм. Получившуюся конструкцию необходимо постараться вставить во втулку с поломанным концом метчика. Получиться может не сразу, однако при должном упорстве операция легко выполнима. После этого можно пробовать выкручивать обломок и снова пытаться вывернуть втулку. Как правило, после нескольких оборотов втулка начнет проворачиваться, и ее можно будет аккуратно выкрутить. Если же втулка сильно прикипела, то придется нарезать в ней резьбу приблизительно на 6 или 8 оборотов. После этого вынуть метчик, а на его место ввернуть подходящего размера болт и уже с его помощью вынимать втулку. Когда на ее место вставляется новая, то слегка запрессовывается.

Втулки

Если замена происходит уже не в первый раз, то втулку можно довольно легко вставить рукой. Но в процессе длительной эксплуатации это может привести к тому, что она провернется в посадочном отверстии. С течением времени посадочное отверстие будет разбиваться, образуя так называемый эксцентриситет, и может произойти перекос вала стартера. Это означает, что стартер будет заедать, и двигатель завести не получится. Однако это довольно легко устраняется. Для этого необходимо определить размер так называемого эксцентриситета. Затем надо выточить либо заказать у специалиста втулку большего наружного диаметра как раз на размер эксцентриситета. Сбоку этой втулки следует напаять немного припоя. После этого втулка будет входить с маленьким натягом.

Резюме

Стоить отметить, что у стартера без редуктора зазор между якорем и статором больше нежели у редукторного аналога По этой причине допустимый перекос вала у него также больше.

И еще один совет. Если стартер все равно разобран, то неплохо было бы заменить и щетки. Детали ведь копеечные, поэтому ждать их отказа, чтобы потом заниматься с ними отдельно не стоит. Конечно, для всех операций, о которых рассказывалось выше необходим хотя бы небольшой опыт. А он, как известно, дело наживное. В конце концов, чтобы его получить надо пробовать. Дерзайте!

Материал для втулок стартера

У ВАЗовских двигателей есть много слабых мест, требующих изменения или улучшения конструкции. Одно из них – передняя втулка стартера, которая запрессовывается в картер коробки передач, и является опорой переднего носка ротора стартера.
Проблема данной втулки заключается в том, что в целях удешевления производства она сделана по технологии порошковой металлургии, фактически эта втулка состоит из прессованной крошки бронзы и графита. Такая прессованная бронзо-графитная втулка является крайне хрупкой и зачастую долго не выхаживает, раскрашиваясь и ломаясь.
Хуже всего то, что при этом стартер лишается опоры ротора и отказывает.

Следующая проблема – прослабление диаметра отверстия в картере. Бывает так, что даже на новых автомобилях втулка просто вставляется в отверстие “от руки”. Либо, со временем натяг ослабевает, втулка прокручивается и ее крошит на куски.

Завод выпускает стандартную втулку диаметра 13,03 мм и ремонтную, диаметром 14 мм. Фактически, правильно установить ремонтную втулку невозможно, нужна спецоснастка для разворачивания отверстия строго соосно оси ротора стартера. Даная мифическая оснастка есть в каталогах инструментах по ремонту двигателя, но на практике ее нет ни в одном автосервисе. Купить либо найти ее, тоже не представляется возможным.
При попытке разворачивания отверстия под ремонтную втулку “своими силами” теряется ось ротора и втулки, в итоге втулку крошит либо сразу, либо через некоторое время. В автосервисах практикуют так же совершенно варварские методы устранения данной проблемы, но не будем их освещать.

Для решения данной проблемы в мастерской K-POWER был изготовлен большой номенклатурный ряд втулок стартера из бронзы. Такие втулки отличаются высоким ресурсом, сопоставимым с ресурсом автомобиля, не крошатся при работе (бронза пластична), обладают высокой износостойкостью.
Втулки сделаны различного диаметра – есть стандартные 13.05 мм, для замены стандартных прессованных из порошка втулок, для тех картеров, где отверстие еще не прослаблено.
Для картеров, где отверстие уже прослабло и серийная втулка диаметром 13.03 мм что называется, “входит и выходит”, сделаны втулки увеличенного диаметра 13.10 мм, 13.15 мм, 13.20 мм. Такие втулки запрессовываются в отверстие с натягом и о проблемах стартера и опорной втулки можно забыть практически навсегда. Возможно изготовление втулок и других размеров, в том числе и ремонтных 14 мм и более.

Далее на фото показана КПП, где с завода был прослаблен диаметр отверстия под втулку. Владелец просто вставлял заводскую втулку от руки, она прокручивалась, а при работе стартера втулка растрескивалась.
Вместо серийной втулки диаметром 13,03 мм установили ремонтную бронзовую 13,20 мм. Отверстие не разворачивали, втулка была запрессована с натягом, после чего смазана графитной смазкой.

Мы превентивно меняем порошковые втулки на бронзовые при ремонте двигателя или коробки, что-бы владелец в будущем не имел проблем со стартером. “Бывалые” знают, сколько мороки и мучений может доставить эта маленькая хрупкая деталька, слепленная из порошка и легко разламывающаяся на кусочки.

Статья написана: 9 июня 2009 г.
Автор статьи, фото-видео материалов: © Квазар
Запрещены без письменного разрешения автора: перепечатка статьи целиком или частично, перепечатка и использование фото-видео материалов, равно как их изменение и редактирование в целях дальнейшей публикации на сторонних сайтах.

Замена втулок на стартере своими руками

Износ втулок стартера — это довольно распространённая проблема у автомобилей, которые эксплуатируются длительное время и нуждаются в техническом обслуживании. Несмотря на то, что на этапе производства в эти детали закладывается значительный ресурс, со временем они всё же подвергаются критическому износу и становятся неспособными выполнять свою функцию. То есть металлокерамические и бронзовые втулки, по сути, представляют собой расходный материал, срок службы которого зависит от качества изготовления и интенсивности эксплуатации. Поэтому владельцу машины рано или поздно приходится обращаться в автосервис для замены либо решать вопрос самостоятельно. Но для этого необходимо знать, как поменять втулки на стартере, не повредив при этом сами заменяемые детали и их посадочные места.

Как определить, что проблема при нарушении работы механизма запуска двигателя кроется именно в непригодных к дальнейшему использованию втулках? Прежде всего, если они изношены или полностью разрушены, появляется чрезмерное осевое биение ротора. Это, в свою очередь, является причиной утраты контакта и отсутствия массы на роторной обмотке. В результате стартер попросту может перестать работать, а если через раз двигатель и удаётся запустить, то в процессе отчётливо слышны посторонние шумы.

Втулки изнашиваются, потому для нормальной работы стартера потребуется их замена

Как проводится замена втулок стартера ВАЗ-2109

Перед тем как поменять втулки на стартере, его придётся демонтировать, но сначала снимите с аккумулятора клемму. Потом от втягивающего реле необходимо отсоединить два провода. Если для отключения тонкого (питает обмотку реле) нужно за него просто потянуть, то снятие толстого проводника требует использования гаечного ключа на «13», чтобы открутить фиксирующую гайку. Далее, при помощи того же ключа на «13» открутите три гайки, которыми стартер прикручен к блоку сцепления.

Отсоедините провода в задней части реле

После снятия устройство необходимо разобрать, что позволит определить, действительно ли причина неисправности кроется в изношенных втулках. Для этого сначала отсоедините втягивающее реле, открутив два болта при помощи отвёртки. Теперь нужно снять ротор с пластин бендикса. Воспользовавшись ключом на «10», демонтируйте заднюю крышку стартера, после чего откроется доступ к оси ротора. Имеющееся на ней стопорное кольцо необходимо снять при помощи плоской отвёртки. На последнем этапе разборки остаётся открутить гайки на двух шпильках, чтобы все три части, из которых состоит корпус стартера, рассоединились. На этом процесс разборки завершается. О том, как заменить втулки стартера, не прибегая к помощи мастера, вы узнаете далее.

Замена задней втулки стартера

Если в результате внешнего осмотра было выявлено, что одна или обе втулки изношены, их необходимо извлечь из посадочных мест и установить работоспособные аналоги. Даже в тех случаях, когда к дальнейшей эксплуатации оказывается непригодной только одна деталь, обычно меняют и переднюю, и заднюю. Сначала рассмотрим, как правильно должна выполняться замена втулки, расположенной в задней крышке стартера ВАЗ-2109.

Технология демонтажа мало чем отличается от того, как выполняется замена задней втулки стартера на всех классических моделях производства ВАЗ. Другими словами, нужно просто снять заднюю крышку и выбить старую деталь и её остатки. После этого производится запрессовка новой втулки, на чём работа и завершается. Правда, очень часто устанавливаемый образец входит в посадочное гнездо слишком туго. В этом случае его внешний диаметр следует немного уменьшить — заталкивать с большим усилием нельзя, поскольку крышка может лопнуть. Поэтому просто обработайте деталь наждачной бумагой. В процессе установки не рекомендуется использовать смазочные материалы, в противном случае втулка может проворачиваться и разбивать посадочное место.

Замена передней втулки стартера

На переднюю втулку стартера приходится более значительная часть нагрузки при пуске двигателя, в связи с чем она изнашивается гораздо быстрее. Если стартер на вашем автомобиле отказал по той же причине и вы интересуетесь, как заменить втулку стартера ВАЗ-2109, расположенную в его передней части, просто возьмите на вооружение приведённую ниже информацию.

Вначале хочется обратить внимание на то, что в отличие от классики ВАЗ у «девятки» передняя втулка находится не в корпусе стартера — она запрессована в специальное посадочное гнездо в картере сцепления. Поэтому для её снятия стартер разбирать не нужно, но демонтировать устройство всё-таки придётся, чтобы получить доступ к посадочному гнезду. Извлечь деталь голыми руками не получится — для этого понадобится метчик диаметром 14 мм с приваренной ручкой. А также желательно надеть на инструмент тяжёлую металлическую обойму, которая облегчит процесс извлечения.

Вкрутив инструмент до упора, попробуйте вытянуть его вместе с втулкой

Метчик необходимо вставить в отверстие втулки и закручивать его до тех пор, пока он не упрётся в картер. Далее, попробуйте подёргать за ручку. Если усилием рук изделие не удаётся вынуть, в таком случае ударами молотка по обойме вы точно сможете её выбить из гнезда. Перед тем как заменить переднюю втулку на стартере, тщательно очистите посадочное место от загрязнений.

Не спешите устанавливать деталь на своё место, не убедившись, что она подходит по размеру. Довольно часто после запрессовки бронзовая втулка ужимается, уменьшается её внутренний диаметр и вал стартера не заходит в отверстие. После установки никаким образом увеличить диаметр не удастся, поэтому подгонку следует выполнить заранее при помощи специального инструмента — развёртки.

Ни в одном прилагающемся к автомобилю руководстве по эксплуатации и ремонту не указывается, как правильно развернуть втулки стартера, из-за чего многие автолюбители часто оказываются в затруднительной ситуации. В действительности это очень простая операция, которая выполняется легко при наличии тисков и подходящей развёртки. Сначала нужно надеть деталь на вал стартера и, если окажется, что деталь заходит туго, её нужно зажать в тиски и увеличить внутренний диаметр при помощи указанного выше инструмента. Разворачивать изделие нужно постепенно, чтобы не перестараться. Регулярно проверяйте диаметр, надевая её на вал стартера. Если в итоге втулка заходит свободно и без лишнего биения, она может быть установлена в посадочное место в картере сцепления. Установка стартера на автомобиль производится в порядке, обратном снятию.

Удобнее будет, если зажать втулку в тисках

Замена втулки стартера на автомобиле Ока

Несмотря на то что конструкция стартера на Оке реализована по принципу, сходному с ВАЗ-2109 (передняя втулка также расположена в картере сцепления), исполнение механизма пуска двигателя оказалось крайне неудачным, впрочем, как и большинство других узлов этой машины. Основная причина тому — стремление конструкторов максимально удешевить производственный процесс. Именно по этой причине втулки изготавливаются по технологии, взятой из порошковой металлургии, а в качестве исходного материала используется сочетание графитной крошки и бронзы. Из-за этого эти детали имеют очень незначительный запас прочности, что негативно сказывается на их ресурсе.

Для тех автолюбителей, которые интересуются, как заменить втулку стартера на Оке, необходимо знать ещё об одном недостатке двигателя этого автомобиля. Речь идёт о посадочном гнезде в самом картере сцепления, которое в процессе длительной эксплуатации разбивается, причём неравномерно. Поэтому если для замены вы купите изделие стандартного размера (внешний диаметр 13,03 мм), то, скорее всего, оно будет заходить на место слишком свободно и даже начнёт болтаться. Этого допускать не стоит, так как деталь очень скоро придёт в негодность. Зная эту особенность, специалисты рекомендуют использовать втулку ремонтного размера (внешний диаметр 14 мм), но зачастую оказывается, что её диаметр не соответствует размеру и даже форме посадочного места.

В случае когда выработка гнезда относительно одинаковая по всей окружности, проблема решается обычной подгонкой внешнего диаметра втулки при помощи наждачной бумаги. Если же при замене вы обнаружили, что посадочное место разбито неравномерно (к примеру, в виде эллипса), в этом случае его придётся выравнивать. При этом специалисты не рекомендуют пытаться развернуть гнездо передней втулки самостоятельно при помощи ручного инструмента, так как в этом случае не удастся сохранить соосность с валом стартера, что чревато проблемами в его работе. Если вы оказались в такой ситуации, лучше обратитесь к специалистам, которые с использованием специального оснащения развернут отверстие в нужном направлении. Кстати, многие автосервисы занимаются изготовлением втулок стартера ремонтного размера из бронзы.

Изготовить деталь нужного диаметра можно на специализированных СТО

После прочтения этого руководства вы сами смогли убедиться, что замена втулок стартера на «девятке», как и на любом другом автомобиле, — это не самая простая задача. Трудности могут начаться уже на этапе снятия стартера из-за неудобства работы и закончиться запрессовкой втулок. Поэтому в процессе выполнения этого вида ремонта проявите терпение, не спешите и строго следуйте инструкциям.

Замена втулок стартера

При износе втулок стартера повышается нагрузка на его электродвигатель. При сильном износе якорь стартера начинает задевать за обмотку статора, что сразу «садит» аккумуляторную батарею, особенно это актуально в зимний период времени.

Последствия для стартера при работе с изношенными втулками

Если своевременно не будет произведена замена втулок стартера, то при дальнейшей эксплуатации стартера с изношенными втулками обмотки якоря и статора будут подвержены сильному нагреву, что приведет к отказу стартера.
Вызвано это тем, что бакелит, которым обработаны провода обмоток начинает плавиться от большой температуры, что приводит сначала к межвитковому замыканию обмотки, а в дальнейшем и короткому замыканию и сгорании обмотки.
Помимо этого, из-за повышенной нагрузки при проворачивании якоря стартера интенсивно изнашиваются щетки стартера и коллекторные пластины якоря в месте контакта со щетками, поэтому требуется преждевременная замена щеток стартера.

Процесс замены втулок стартера

Для замены втулок стартер снимается с двигателя, разбирается и выполняется дефектовка всех его составляющих. Износ втулок можно определить по люфту вала якоря во втулке. Для этого после разборки нужно вставить вал якоря во втулку и покачать из стороны в сторону, что сразу покажет выработку. Износ втулок стартера можно определить и по следам задевания якоря за обмотку статора, где будет отчетливо видно пятна контакта якоря с обмоткой статора, что говорит о необходимости замены втулок стартера.
Проходная втулка выбивается выколоткой подходящего диаметра или любым болтом схожим по размерам с внешним диаметром втулки.

Сложнее с глухой, непроходной втулкой, которая устанавливается либо в корпусе кожуха сцепления, как при замене втулок стартера ваз 2108-09 и их модификаций, либо в глухой крышке стартера, например, стартера Мицубиси.

Для извлечения глухой втулки стартера понадобится съемник.

Самодельный съемник втулок стартера

Для его изготовления понадобится метчик для нарезания резьбы, ударная втулка(массивная), гайка и сварка. На метчик надевается ударная втулка(боек) и со второго конца метчика приваривается гайка для ограничения хода бойка. Метчик заворачивается во втулку до упора и с помощью ударов бойком втулка постепенно выходит из своего посадочного места.

За неимением съемника можно воспользоваться проверенным способом с использованием ножовочного полотна по металлу. Конец полотна обтачивается на точиле на столько, чтобы он вошел внутрь втулки стартера. Заготовленным таким образом полотном делается один или два разреза по всей длине втулки, после чего ее можно легко выковырнуть из своего посадочного места.

Виды втулок для ремонта стартера

Для замены выпускается ремкомпект с втулками. Обычно это втулки из металлокерамики. При работе с этими втулками нужна специальная оправка, наружный диаметр которой должен точно соответствовать диаметру отверстия втулки. При запрессовке втулок необходимо действовать аккуратно, так как сильный удар может сразу раскрошить втулку, так как металлокерамика очень хрупкая и не выдерживает ударов.

Перед установкой втулок стартера из металлокерамики их необходимо на 5-10 минут погрузить в ванночку с моторным маслом. Поры металлокерамики напитаются маслом, что послужит смазкой для втулок при их эксплуатации.

При невозможности приобрести фирменные втулки стартера, особенно это актуально для стартеров иномарок, их можно изготовить из бронзы. Для образца нужно дать токарю старые втулки и якорь статора (вал которого может иметь выработку), для изготовления втулок точно по реальным размерам.
