Лонжероны ваз 2112 где находятся

Замена лонжерона на ВАЗ 2110

Что такое лонжерон, знает каждый автовладелец — это продольный брус на раме, на который опирается кузов, крепятся рессоры и ряд деталей. Он чаще ломается в точке, где соприкасается со стабилизатором, делающим устойчивым руль, даже невзирая на наличие усилителей. Там проявляются трещины, заметить которые можно во время проверки ходовой. А связана деформация геометрии кузова с активной эксплуатацией машины в российских условиях. Если хозяин авто еще не менял лонжерон ВАЗ 2110, но столкнулся с его поломкой, замена детали выполняется собственноручно.

Обратите внимание, что в запущенном состоянии лонжерон (ВАЗ 2110) не ремонтируется, а меняется.

Главное — вовремя обратить внимание на поломку и устранить её при помощи сварки во внутренней части изделия.

Ключевые причины поломки таковы:

  • плохое качество дорожного покрытия;
  • передвижение по ухабам на больших скоростях;
  • слабые крепления. Если снижается жесткость в механизме руля, возле болтов появляются трещины. Затем наблюдается люфт на корпусе, а потом колеса получают дефекты схождения.

Еще одна проблема: как вытянуть лонжерон своими руками? Процедура требуется при его сгибании в сторону при ДТП и предусматривает стендовую вытяжку.

Инструменты и материалы

Замена лонжерона (ВАЗ 2110) требует наличия таких расходных изделий, как:

  • болты, которые закрепляют механизм руля (слева) или маятник (справа);
  • крепежи для редуктора руля (по 3 штуки);
  • крепежи для балок (болты и гайки);
  • крепежи для рычага сверху;
  • кронштейн для продольного бруса;
  • брызговик;
  • комплект крепежей для шаровой опоры;
  • лонжерон (ВАЗ 2110). Он продается отдельно или вместе с брызговиком. Специалисты советуют покупать набор и не тратить время на сварку. Это гарантирует создание надежного крепления. Обратите внимание, что отдельная покупка продольного бруса повлечет за собой необходимость покупки необходимых деталей.

Если вовремя заметить повреждение, его можно устранить сваркой с проникновением во внутреннюю часть лонжерона

Замена переднего лонжерона ВАЗ 2110 требует обследования моторного щита — части автокузова, отделяющей моторное отделение от автосалона. Туда крепится брызговик.

Если на поверхности наблюдается коррозия, обработайте ее антикором, отшлифуйте и поставьте заплатку.

Для откручивания шаровой опоры требуются специальные крепежи. Из инструментов вы должны иметь:

  • болгарку;
  • ударную и стандартную отвертки;
  • зубило;
  • сварочный аппарат;
  • стяжки, сжимающие пружины.

Алгоритм замены

Чтобы снять лонжерон (ВАЗ 2110), следуйте инструкции:

  • снимите дверь посредством отвертки;
  • поднимите коврики, тепло- и звукоизоляцию;
  • в районе расположения брызговика расчистите поверхность от легко воспламеняемых изделий;
  • снимите крыло машины;
  • закрепите ВАЗ спереди на подставках;
  • установите балку на мосту спереди во избежание смещения;
  • демонтируйте пружины, снимите с шаровой несколько крепежей и снимайте рычаг;
  • если крепежи между брусом и балкой не снимаются, срежьте их при помощи болгарки;
  • открутите растяжку на балке и разрежьте брызговик;
  • разделите изделие на 2 части и демонтируйте с кузова, сделав распил за балкой;
  • после зачистки крепежей приступайте к монтажу нового продольного бруса.

Лонжерон – что это за элемент и какие особенности он имеет?


Что такое лонжерон? Какие последствия ждут автомобиль, если лонжерон «устанет» или «уйдет»? Может ли он лопнуть? Как выглядит? И, в конце концов, где находится этот элемент автомобиля? На все эти вопросы мы ответим в этой статье, при чем сделаем мы это так, чтобы понятно было всем водителям.

Лонжерон представляет собой трубу прямоугольного сечения, также его можно назвать продольной балкой набора кузова. Проходят они через заднюю или переднюю часть кузова. Конструкции корпуса отличаются по многим признакам, поэтому бывают лонжероны, проходящие насквозь между бамперами.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Лонжероны могут быть как составными (выглядит как набор железных деталей), так и цельными (изготавливаются штамповочным путем или фрезерованием – выглядит как цельная деталь). В стандартной конструкции обычно их два: левый и правый. Каждый делится на условных три части: задний, передний и средний лонжерон. К тому же передний левый, лонжерон крыла и задний находятся выше, относительно.
Относительно друг друга они чаще всего расположены параллельно, но в некоторых рамах они находятся под малым углом.


Лонжероны – это неотъемлемая часть любого авто, независимо от типа кузова. На фото вы можете посмотреть наглядно, где они находятся. Что касается материала, то чаще всего изготавливается из титановых или алюминиевых сплавов для кузова автомобиля, а также из композитных слоев. Основное сечение в детали – это швеллер (выглядит как П-образное сечение) – в самых нагруженных местах сечение увеличивается.

Особенности конструкции

Итак, мы разобрались, что лонжерон представляет собой простую трубу с прямоугольным сечением. В зависимости от задумки инженеров, они:

  • находятся спереди и сзади автомобиля.
  • проходят по все длине конструкции корпусы.


Из-за того, что на лонжероны постоянно давят различные силы, они должны выдерживать серьезные нагрузки: сюда входят вес мотора, вес людей в авто, а также масса других автомобильных деталей. Также на данную деталь постоянно действует ударная нагрузка, которая передается от автомобильных колес во время езды.

Если вы посмотрите на фото автомобиля изнутри, то увидите, что лонжерон выглядит как лестничная рама, похожая на букву «П», в том числе и задний. Лестничная рама обычно используется для внедорожников, кроссоверов, а также для грузовых авто. Легковушки чаще всего оснащены несущей конструкцией корпуса.

Задачи лонжеронов

Лонжерон в легковом авто служит в качестве усилительной детали для днища кузова, брызговиков и пола багажного отделение. У больших автомобилей он выступает в роли главного силового элемента корпуса. Кроме усиливающей задачи, передний лонжерон работает как дополнительные амортизаторы – располагается в зоне поглощения деформации. Ведь для того, чтобы часть кузова автомобиля, где находятся люди, получала наименьшие удары при движении, нужно смягчить удар – и этот удар на себя берет передний лонжерон.

Чтобы вибрация равномерно распространялась по кузову, в его передних частях инженеры создают «деформируемые» зоны. В продольном направлении они имеют слабую силовую структуру.
Сейчас производители легковых автомобилей стараются сделать его как можно тоньше: толщину сечения или стенок уменьшают, создают специальные отверстия в самых «безопасных» местах, куда поступает меньше нагрузки. Также конструкторами используются складки при штамповке деталей. Они нужны для того, чтобы во время аварии лонжерон сложился в гармошку, а не переломился. При столкновении лонжероны берут основной удар на себя, из-за чего часто деформируются. Но такая жертва оправдана: за счет поглощения кинетической энергии уменьшается сила удара по салону. В грузовых авто страдают и задние лонжероны и передние.

Проблемы, связанные с лонжеронами

Под воздействием нагрузок лонжероны с течение времени все же деформируются, особенно страдает передний (нагрузка от двигателя и его систем). Также, как и передние, задние могут трескаться и уставать. Под словом «уставать» предполагается зарождение трещины, которая со временем разрастается по всей детали. Разумеется, что авария тоже может оставить значительный след.

Что влечет за собой эксплуатация автомобиля, где повреждены лонжероны? Некоторые параметры машины нарушаются: незначительно, но меняется положение дверей, разъемов деталей кузова, положение силовой установки. Также страдает геометрия подвески. Из-за всех эти недочетов управляемость авто снижается. Поэтому при повреждении кузова нужно везти авто на диагностику – такое решение будет правильным.

Читать еще:  Схема циркуляции охлаждающей жидкости ваз 2109


Если лонжерон и вовсе лопнет, то вся конструкция кузова полностью разрушится. Именно из-за этого после ДТП специалисты смотрят на степень деформации этих элементов. Положение, в котором лонжероны находятся в автомобиле, тоже играет важную роль.

Статистика: примерно 90% всех работ, связанных с этой деталью, приходятся на передний лонжерон.
Такое повреждение может решиться быстро только с рамным лонжероном – там его просто меняют. Что касается несущего кузова, то иногда лонжероны замене просто не подлежат. Допустим, его немного помяло при аварии: такое повреждение исправляется при помощи специального стенда-каролинера. К примеру, на стенде находятся лонжерон передний левый и задний – при помощи удобного расположения механики замеряют все параметры, необходимые для исправления проблемы.

Бывает такое, что лонжероны автомобиля находятся в таком состоянии, что остается только замена. Смена деталей влечет за особой изменение свойств всего кузова. Ведь форму, материал и вес рассчитывает компания-производитель – в автомобильных центрах приходится импровизировать. Когда основные части лонжерона находятся в нормальном состоянии, то при помощи дуговой газосварки выполняют частичную замену.


При ремонте нужно настаивать на том, что по размеру и массе новый лонжерон не был больше старого. Некоторые предпочитают упрочнить новый, но нужно помнить, что такое решение может привести к потере амортизирующих свойств при ударе. Постоянные удары приведут к более серьезным последствиям. Не забывайте, что при ДТП первым делом проверяются лонжероны, а уж потом все остальное.

Забудьте о штрафах с камер! Абсолютно легальная новинка – Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Что такое и для чего нужны лонжероны в автомобиле

Конструкция любого автомобиля четко продумана и каждый элемент в ней имеет свое определенное назначение. В устройстве кузова немаловажную роль играют лонжероны. Этим элементам отведена не только опорная функция, но также защитная и поглощающая внешние воздействия. В этой статье разберемся, что представляет собой лонжерон автомобиля, его функции, положение и последствия деформации.

Назначение и устройство

Лонжерон представляет собой продольный профиль или швеллер, который располагается попарно спереди и сзади кузова автомобиля.

В конструкции несущего кузова они находятся на уровне днища параллельно друг другу. В некоторых моделях могут располагаться под небольшим углом. Если несущая часть рамная, то детали расположены по всей ее длине как цельные элементы. На рисунке можно увидеть положение деталей. Они отмечены красным.

Передние и задние лонжероны

От целостности и прочности этих элементов во многом зависит безопасность и управляемость автомобиля. Лонжероны предназначены выдерживать различное давление и нагрузки. Это вес внутренних агрегатов, пассажиров, грузов, а также внешние удары и вибрации во время движения. Как видно, эти элементы выполняют важную несущую функцию в конструкции кузова.

Функции лонжеронов

Таким образом, лонжероны выполняют следующие функции:

  • Соединительная. Соединяют различные элементы кузова и ходовой части в единую конструкцию.
  • Несущая. Одна из главных функций. Элементы способны выдержать большой вес и нагрузки. Во время движения на них непрерывно воздействуют статические и динамические силы.
  • Гашение колебаний. Детали также выступают в роли демпфера, принимая определенную долю кинетической энергии при ударах. Это своеобразные связующие элементы между кузовом и подвеской.
  • Пассивная безопасность. В некоторых конструкциях предусмотрены специальные запрограммированные зоны деформации, которые гасят энергию удара при столкновении.

Особенности конструкции и виды

В большегрузных автомобилях и внедорожниках используется рамная конструкция несущей системы. Это обусловлено увеличенной нагрузкой. В таких конструкциях лонжероны располагаются параллельно друг другу по всей длине. Цельные элементы соединяются между собой специальными перемычками. За своеобразную форму рамы водители часто называют такую конструкцию «лестницей».

Лонжероны в раме автомобиля

В современных легковых автомобилях несущей частью является сам кузов. Поэтому лонжероны уже интегрированы в конструкцию кузова и являются его частью. Они могут быть как цельными, так и раздельными и обязательно устанавливаются в передней и в задней части, хотя встречаются конструкции без задних несущих элементов. Задние лонжероны не несут такой большой нагрузки, как передние.

Цельные лонжероны также могут использоваться в несущем кузове. Это дает свои преимущества. Конструкция становится более жесткой и надежной, но имеет сложную форму. Это сказывается на технологии изготовления.

Таким образом, лонжероны можно разделить на два вида:

Если преимущество цельных в жесткости, то составные более практичны. При столкновении чаще всего страдают лонжероны. Они гнутся, ломаются. Составные элементы будет легче заменить на новые.

Лонжероны

В свою очередь, многое зависит от геометрии элементов. Дополнительные изгибы позволяют повысить прочность конструкции при ударе сбоку или спереди. Также изгибы позволяют повысить маневренность автомобиля и угол поворота колеса.

Положение лонжеронов в кузове

Положение этих элементов будет зависеть от конструкции кузова и модели автомобиля. Выделяют несколько вариантов:

  • параллельно друг другу или под небольшим углом;
  • вертикально под углом;
  • горизонтально под углом;
  • с горизонтальным изгибом.

Первый вариант, как было уже сказано, встречается на рамной конструкции большегрузных автомобилей. Остальные три варианта встречаются на несущих кузовах разных марок.

Возможные неисправности

Для изготовления лонжеронов используют только особые сплавы алюминия или титан. Прочность конструкции очень важна, так как элементы испытывают постоянные нагрузки.

Такое воздействие со временем может привести к их деформации. В процессе эксплуатации на металле могут появиться микротрещины. Данный эффект часто называют «усталостью» металла. Повреждения, изгибы и трещины могут повлиять на изменение геометрии кузова и на многие другие параметры автомобиля. Например, изменятся углы установки колес, появится неправильный зазор при закрывании дверей, разного рода скрипы в салоне и так далее.

Также эти важные элементы могут деформироваться во время ДТП. Это наиболее частые случаи. Изгиб лонжеронов грозит серьезным ремонтом, а то и вовсе утилизацией кузова. Возникают щели, зазоры, нарушается геометрия кузова. Эксплуатировать автомобиль в таком случае небезопасно. Даже ремонт не всегда дает нужный результат. Из-за нарушения геометрии, вероятнее всего, увеличится износ покрышек и нарушатся заводские настройки рулевого управления.

Зона деформации лонжеронов

С другой стороны, лонжероны также относятся к элементам пассивной безопасности. На них есть зоны запрограммированной деформации. В случае ДТП деталь погнется именно в этом месте, забрав часть энергии удара.

Особенности ремонта

В большинстве случаев обращаются с проблемами именно передних лонжеронов, задние деформируются не так часто. Погнутые элементы «вытягивают». Это делают с помощью специальной установки. Сложность также заключается в том, что приходится разбирать большую часть автомобиля. Снимать двигатель, элементы подвески, кузова и так далее. Не каждый мастер берется за такой сложный ремонт.

Если лонжерон лопнул, но основная его часть в нормальном состоянии, то ремонт может обойтись сварочными работами. В этом случае стоит иметь в виду, что даже после качественной сварки добиться прежнего состояния этих элементов будет уже невозможно. Прочность снизится именно в месте шва. В рамных конструкциях заменить эти элементы намного легче.

В некоторых кузовах лонжероны крепятся не с помощью сварки, а кронштейнами. Это также облегчает ремонт, так как заменить деталь уже проще. Но если элементы сильно повредились или изогнулись, то зачастую смысла в ремонте нет.

Некоторые водители пытаются заранее усилить лонжероны, добавив дополнительные ребра жесткости. В этом случае нужно понимать, что деталь теряет амортизирующие свойства.

Читать еще:  Лада гранта автоваз официальный сайт

Лонжероны являются одними из важнейших деталей не только кузова, но и всего автомобиля. Может они и скрыты в глубине кузова, но не стоит забывать об их значении. Они играют большую роль в безопасности и управляемости автомобиля. При деформации этих важных элементов нужно обязательно обращаться в автомастерскую, чтобы избежать возможного дорогостоящего ремонта в будущем.

Что такое лонжерон и как его заменить

Что такое лонжерон?

Лонжерон – это часть кузова, предназначенная для усиления конструкции автомобиля. К лонжерону крепятся детали подвески или балки. Лонжероны находятся по бокам автомобиля спереди и сзади, и на них приходится вся основная кузовная нагрузка автомобиля.

Изначально лонжероном называлась усилительная деталь рамы автомобиля, так как несущей конструкцией первых автомобилей была именно рама. Постепенно эта часть перешла на кузов автомобиля и стала его частью

Среди поломок лонжеронов нужно отметить появление трещин или коррозии металла. При появлении небольших трещин, лонжерон можно отремонтировать с помощью сварочного аппарата. Однако, если замечен сильный раскол конструкции, то лонжерон подлежит замене и доверить эту работу, лучше всего, профессионалам.

Несвоевременное обнаружение трещин на лонжеронах или следов коррозии, рекомендуется срочно принять меры по устранению данной неисправности, так как эти проблемы могут привести к тому, что автомобиль может просто развалиться в пути и тогда не попасть в ДТП станет очень сложно.

Передний лонжерон – замена своими руками

Среди причин поломки переднего лонжерона стоит отметить:

  • Плохое качество дорожного покрытия
  • Ослабление креплений подвески или рулевого управления
  • Передвижение на большой скорости по некачественному дорожному покрытию

Порядок замены

  1. Снимите дверь при помощи силовой отвертки. Вытащите коврики и элементы шумоизолирующего материала.
  2. Снимите крыло и зафиксируйте переднюю часть кузова от возможных падений и перемещений. Фиксации, также, подлежит и балка переднего моста.
  3. Стяните пружины и открутите с верхней шаровой опоры 3 болта. Затем демонтируйте верхний рычаг .
    Примечание. Может случиться такое, что болты, на которых закреплен лонжерон, заклинили и не поддаются. В этом случае, разрешается избавиться от них любым способом, в том числе и болгаркой.
  4. Выкрутите растяжку, которая предназначенная для крепления лонжерона и балки. Затем отрежьте болгаркой брызговик двигателя.
  5. Разделите лонжерон на две части и отделите его от кузова, распилив его за балкой.
  6. Почистите места креплений от пыли, грязи и следов коррозии и установите новый лонжерон на это место. Все болты, которые торчат из него, необходимо хорошенько закрутить.
  7. После этого, сварке подлежит вся нижняя часть и брызговик двигателя.
  8. Соберите все элементы передней подвески в обратной последовательности и не забудьте прокачать тормоза.
  9. Установите крыло и дверь на место.

Замена переднего лонжерона своими руками не из приятных занятий и требует специальных навыков и опыта. Однако, очень хорошо экономит деньги на услугах автосервисов.

Как поменять задний лонжерон

Замена заднего лонжерона ВАЗ 2110 выполняется в случае появления видимых повреждений, а также, после удара в заднюю часть автомобиля. Конечно, старый лонжерон можно выпрямить или заварить, однако, после быстрого старения металла он теряет свои несущие способности и управление автомобилем становится сложным. Кроме того, увеличивается износ резины, из-за деформации кузова и смещения частей подвески.

Порядок замены:

  1. Поднимите заднюю часть автомобиля с помощью домкратов и установите под нее прочные опоры. Учитывайте расположение места проведения работ и не ставьте опоры именно туда.
  2. Проведите работы по исправлению пропорций кузова. Для этого под днище устанавливаются гидравлические стойки и ведут распорку от потолка. Затем под давлением исправьте искривленные элементы кузова.
  3. Снимите задние крылья.
  4. Теперь необходимо снять элементы задней подвески. Для этого можно поставить машину на бок и под укладываемую часть подложить покрышки. Чтобы исключить опрокидывание автомобиля, поставьте надежные опоры. После окончания демонтажа, очистите поверхность заменяемой части от грязи и мусора.
  5. Старый лонжерон удаляется следующим образом: по линиям сварного шва высверливаются отверстия (диаметр сверла должен соответствовать диаметру точки сварки), места, которые не удалось высверлить дрелью, срезаются болгаркой, а все остальные – с помощью зубила. После демонтажа лонжерона, выпрямите дефекты кузова с помощью слесарного молотка и очистите место будущего лонжерона шлифовальным кругом.
  6. Примерьте новую деталь относительно кузова, обрежьте излишки. Просверлите его в 3 местах на месте будущего сварного шва. Затем закрепите его на месте посадки и прихватите 3 точками в заранее просверленных отверстиях. После этого, приварите с внешней и внутренней стороны швов металлические пластины для усиления конструкции. После этого полностью наварите новый лонжерон к кузову.
  7. Места сварки зачистите шлифовальным кругом и обработайте швы эпоксидной смолой.
  8. Все металлические детали необходимо обязательно покрыть двумя слоями грунтовки.
  9. Проведите сборку задней подвески в обратной последовательности и установите автомобиль на колеса.

На этом замена лонжеронов закончена. Если вы решитесь провести такие работы самостоятельно, обязательно изучите пособие по проведению сварочных работ, потому что неправильно приваренный лонжерон может рано или поздно отойти и конструкция потеряет усилительные свойства. Автомобиль, таким образом, может развалиться во время движения, а это, как минимум, не безопасно.

Видео – Восстановление кузова ВАЗ

Lada 2112 Sound Mafia › Logbook › Ремонт лонжерона и стакана

В следствии полного осмотра машины было обнаружено что лопнул лонжерон и как показало вскрытие делался и лопался он не один раз.

Чтобы к нему добраться пришлось разобрать всю правую часть переда.

Так как усилитель лонжерона никто не варил, а заваривали только поверхностные трещины, то начало рвать брызговик и стакан и с каждым разом все сильней и сильней.Плюс еще стал прогнивать стакан.Пришлось все зачищать, вырезать и вскрывать брызговик чтобы добраться к самой сути проблемы.

После вскрытия проварил лонжерон и наложил на него латку для усиления.А так же проварил все трещины на брызговике

Приварил латку на стакан

Потом как полагается закрыл все это дело ещё одной латкой.

Зачистил все швы, обработал цинкарем и задул все мовилью с антикором.

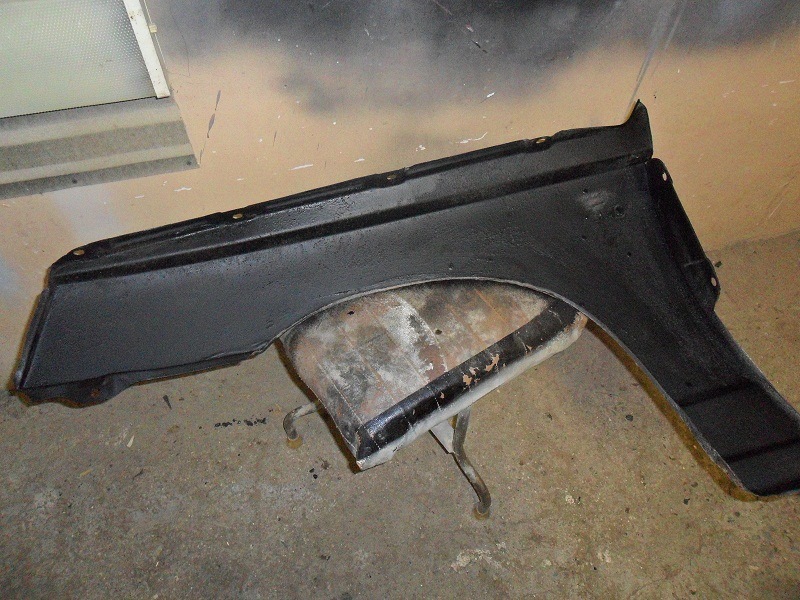

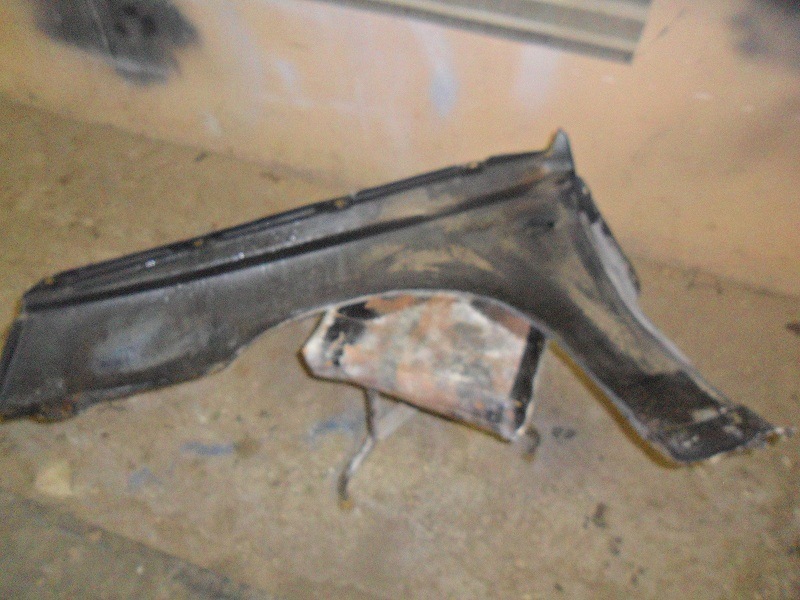

Ну и так как мне приходилось снимать крыло, решил сразу его обработать и покрыл антигравием.

FakeHeader

Recommendations

Comments 26

Прям с того света вытащил!

дрова… я тоже думал у меня все ))но заплатки сделал четко.

я думал у меня ездец )

Тоже эта же сторона и фактически в этом же месте. Когда и при каких обстоятельствах лопнул не знаю.
Но мы сразу расшили его, обварили и сделали латку из тройки, но как скобку. Получилось четко. Но вот по швам стакан и примыкание к кузову в районе опоры капота начало рвать. Причину этого пока не могу найти. Тоже сейчас собираюсь варить.

Если начало отрывать, значит где то что то пропустил и не доварил…обычно если все проварить, то больше не рвет…ну и еще как вариант поймал этой стороной хорошую яму

знаешь, как ыб по большей части, сейчас больше наблюдаю затрещиной. Потому что пронять, это герметик или все же металл не могу. в районе рамки стекла за бочком омывайки для зажднего стекла по верхней кромке. То есть если бы она была подвижная трещина, то либо стекло начало отходить или же трещина пошла. а ни того ни того нет. Изначально был скользящий удар по правой сторне. Но не сильный и не критичный. Скелет остался не поврежденный. И геометрия в норме. Так как когда выставляли развал, то под саблями, даже шайбы ставить не пришлось. Колеса в соосности находятся.
А вот терщина реально напрягает. Хотя и не ползет.

Читать еще:  Нашел ключи от машины

Скорей всего во время удара появилась…если дальше не ползет, то ничего страшного

ништяк!у меня пуля в пулю ситуация надо в закладочки добавить!

У многих на двенашках такая фигня…и именно на шеснарях…

какой толщины использовал металл?

3 мм…ну там чем толще, тем лучше

Тоже предстоит со стаканом заморочиться. Вечная проблемам 10 ого семейства

охренеть какой ужас был…

Там ещё дно такое, и карманы в багажнике гниловатые, но это все делается))

делай-делай, пока корозия дальше не пошла 🙂
у меня передние поддомкратники только косячные.
и то только из-за того, что предыдущий хозяин не ставил подкрылки и брызговики
сейчас передних брызговиков у меня нет, но дыры то уже есть.
и в итоге там всегда грязно, поэтому и портится металл. Скоро доварю это дело (проварен только водительский изнутри, с пассажирской дырочка маленькая), железо вот только найти надо

У меня уже все есть…только времени нету делать, вот сегодня может начну

наверно тоже займусь сегодня 🙂 только стойками 0:)
может железо найду

Замена переднего лонжерона на ваз 2110 своими силами

Передний лонжерон лопнул

Если владелец автомобиля ни разу не встречался с таким фактором, как замена переднего лонжерона ваз 2110, следует либо обращаться к специалистам, либо внимательно изучить способ его снятия и установки нового. Чаще всего поломка случается в точке крепления стабилизатора, отвечающего за поперечную устойчивость и месте, в котором крепится руль.
Несмотря на имеющиеся в этих местах усилители, лонжероны выходят из строя и требуют либо ремонта, либо замены. Замена переднего лонжерона на ваз 2110 может быть спокойно проведена и своими руками.

Лонжероны – важная составляющая кузова

Примечание. В запущенном состоянии деталь не подлежит ремонту и требует замены. Если вовремя заметить повреждение, его можно устранить сваркой с проникновением во внутреннюю часть лонжерона.

Замена передних лонжеронов ваз 2110

При активном использовании автомобиля или путешествиях по дорогам с суровыми условиями передвижения, в лонжеронах появляются трещины, которые обнаруживаются лишь во время диагностики ходовой(см.Ремонт ходовой ваз своими силами). Если не замечать их длительное время или не предпринимать необходимых действий, деталь разрушается и, впоследствии, не подлежит ремонту.
Причинами поломки обычно становятся:

  • Некачественное дорожное покрытие
  • Движение по неровностям на большой скорости
  • Ослабление креплений

Лонжерон передний ваз 2110

Из-за ослабления жесткости крепления рулевого механизма возле нижнего болта появляется трещина, после – люфт корпуса и, в итоге, колеса машины получают нарушение схождения.

Замена переднего лонжерона

Балка на передние лонжероны ваз 2110

Для полноценной замены лонжеронов необходимы ниже перечисленные инструменты и запчасти.
Без них можно организовать себе неприятности в виде невозможности демонтировать старую деталь и установить новую:

  • Крыло;
  • Болты для крепления редуктора рулевого механизма, если это левая сторона, или для крепления маятника, если правая.

Примечание. При откручивании болтов могут возникнуть проблемы. Чтобы их преодолеть, не стоит пренебрегать ни одним из рекомендованных инструментов.

  • Болты, шайбы и гайки рулевого редуктора в количестве трех штук каждых;
  • Болты, отвечающие за крепеж балки;
  • Болты, предназначенные для крепления верхнего рычага;

Ваз 2110 передние лонжероны

  • Кронштейн с номером 2121-2904242;
  • Гайки, необходимые для крепежа балки;
  • Сам лонжерон и брызговик;
  • Крепеж шаровой опоры (набор).

Ваз 2110 передний лонжерон

Приобрести лонжерон и брызговик можно в комплекте или индивидуально каждую деталь. При попытке сэкономить часто решают приобретать по отдельности и варить своими руками.
Это приводит к потере времени во время установки и сварки.

Примечание. Комплектация этих элементов по отдельности не включает всех необходимых деталей и их придется приобретать дополнительно.

Левый передний лонжерон ваз 2110

Для четкого понимания дальнейших действий нужно обследовать моторный щит. Это та часть автомобиля, а точнее его кузова, которая отделяет моторный отсек от салона.
Именно к моторному щиту необходимо прикрепить брызговик двигателя. Если он находится в состоянии, которое не вызывает положительных эмоций, приварить брызговик не представится возможным, что в значительной мере повлияет на жесткость кузова.

Лонжерон передний правый ваз 2110

Не страшны небольшие коррозии, которые не имеют значительного влияния на состояние моторного щита. Чтобы привести его в должное состояние можно использовать заплатки.
Они изготавливаются из металла, который так же придется иметь под рукой. Для того, чтобы открутить верхнюю шаровую опору, которую просто необходимо демонтировать, желательно приобрести крепеж для этой шаровой опоры.
Если болты находятся в плохом состоянии, будет потеряно много времени.
Инструменты, которые должны быть:

  • Болгарка (угло-шлифовальная машинка)
  • Ударная отвертка
  • Обычная отвертка
  • Зубило
  • Сварка
  • Стяжки (необходимы для сжатия пружины)

Примечание. Важно соблюдать последовательность во время всего процесса работы.

Процесс замены лонжерона начинается со снятия двери(см.Ремонт дверей ВАЗ: как правильно сделать) при помощи ударной отвертки и удаление ее до завершения процесса.
Далее необходимо:

  • Поднять коврики
  • Изъять из зоны проведения работ шумо-теплоизоляцию
  • В области брызговика двигателя и его соединения со щитом расчистить плоскости от воспламеняющихся изделий и тех, которые предрасположены к тлению
  • Снять крыло
  • Зафиксировать переднюю часть ВАЗа, используя регулирующиеся подставки
  • Хорошо зафиксировать балку переднего моста, чтобы избежать смещений

Примечание. Чтобы защитить пыльник привода, под балкой переднего колеса устанавливается подставка небольших размеров.
Так можно предотвратить ее падение в момент, когда от рычага отпускается верхняя шаровая. Таким образом, не допускается и касания тормозного диска и повреждение тормозного щитка.

  • Стянуть пружины
  • Открутить с верхней шаровой 3 болта
  • Снять верхний рычаг
  • Если болты соединяющие лонжерон и балку моста заклинило, срезать болгаркой или удалить любым другим способом.
  • Открутить растяжку, которой крепится лонжерон и балка
  • Отрезать брызговик
  • Разделить лонжерон на две части
  • Отделить от кузова, предварительно распилив за балкой
  • Тщательно зачистить точки креплений и монтировать новый лонжерон

Примечание. Придется прилично постараться чтобы, не сдвинув кузов и мост, внести лонжерон на место.

  • Необходимо на новом лонжероне тщательно прикрутить торчащие из него два болта
  • Сварить нижнюю часть
  • Приварить к моторному щиту брызговик мотора

Лопнул передний лонжерон ваз 2110

К сожалению, в чистом виде новый лонжерон занести не представляется возможным. Причина – приваренная передняя панель, в которую он должен вставляться.
Для устранения этого несоответствия нужно отпилить кончик лонжерона. Установив лонжерон на место, кончик вставляется в переднюю панель, а после приваривается сплошным швом, чем и восстанавливается целостность детали.
Итак:

  • Собирается передняя подвеска в обратном порядке

Примечание. В случае обнаружения дефектов моторного щита, они устраняются в процессе

  • Полости заливаются и покрываются антикоррозийным средством
  • Монтируется крыло
  • Монтируется дверь
  • Прокачиваются тормоза

Для тех, у кого есть тяга чинить и преображать автомобиль своими руками, пошаговая инструкция, приведенная выше, будет отличным помощником в работе. Цена деталей не велика, а на ремонте можно значительно сэкономить, не обращаясь в дорогостоящие сервисы.
Фото помогут лучше понять расположение каждой детали, а подробное видео, которое находится тут, будет наглядным примером для каждого, кто принял решение действовать.

Так же на нашем ресурсе Вы можете узнать о замене заднего лонжерона.

Ссылка на основную публикацию
Adblock
detector
