Замена натяжного ролика, снятие натяжного устройства ремня привода генератора

При замене ремня привода генератора необходимо проверить состояние натяжного ролика ремня. Ролик должен вращаться бесшумно, равномерно и без заеданий. В против-ном случае, а также при появлении следов смазки из-под манжет его подшипника, заменяем ролик но­вым.

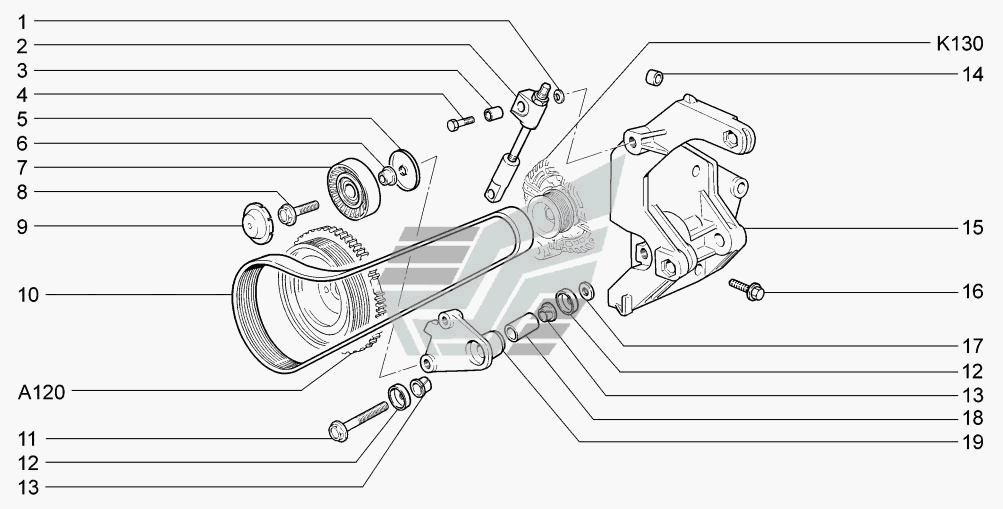

Элементы натяжного устройства ремня привода генератора:
1 — чашечная шайба болта крепления нижнего кронштейна;
2 — дистанционная шайба болта крепления нижнего кронштейна;
3 — болт крепления нижнего кронштейна;
4 — нижний кронштейн;
5 — шайба;
6 — резьбовой наконечник;
7 — регулировочная шпилька;
8 — контргайка;
9 — верхний кронштейн;
10— втулка;
11 —болт крепления верхнего кронштейна/резьбового наконечника;
12 — шайба натяжного ролика;
13 — опорная втулка натяжного ролика;
14 — натяжной ролик;
15 — болт крепления натяжного ролика;
16 — крышка натяжного ролика.

Для замены натяжного ролика ослабляем натяжение ремня привода генератора (см. «Проверка состояния и замена ремня привода генератора»»).

Поддев отверткой крышку ролика (для наглядности показано на де­монтированном натяжном устрой­стве).

Накидным ключом на «17» отво­рачиваем болт крепления ролика к нижнему кронштейну натяжно­го устройства.

Для наглядности показываем операцию на демонтированном натяжном устройстве.

Резьба болта — левая, поэто­му отворачиваем болт по ча­совой стрелке.

Вынимаем натяжной ролик с бол­том, опорной втулкой и шайбой.
Устанавливаем натяжной ролик в обратной последовательности.
При необходимости демонтажа на­тяжного устройства ремня привода генератора ослабляем натяжение ремня. Затем.

. головкой на «13» отворачиваем болт крепления верхнего крон­штейна натяжного устройства к кронштейну генератора.

Снимаем с болта шайбу (располо­жена с внутренней стороны крон­штейна натяжного устройства), вынимаем болт и втулку.

Головкой «на 13» отворачиваем болт крепления нижнего крон­штейна натяжного устройства к кронштейну генератора (для наглядности показано на демон­тированном двигателе).

Вынимаем натяжное устройство в сборе.
Вынимаем болт крепления нижнего кронштейна натяжного устройства, сняв с него дистанционную и две ча­шечных шайбы.
При необходимости разбираем на­тяжное устройство ремня привода генератора.
Собираем и устанавливаем натяж­ное устройство в обратной последо­вательности.
