Комплект пневмоподвески на ваз

Пневмоподвеска на ваз 2114 цена

Тюнинг автомобилей дешевых марок принимает просто-таки эпидемический характер. Корни этого явления, как ни странно, не имеют ничего общего с мировыми традициями тюнинга, о которых можно говорить бесконечно, но такой задачи сейчас перед нами нет. Совковый тюнинг начался с изоленты красивого синего цвета на рулях машин. Потом появилась красная изолента, и это считалось круче, чем синяя. И так далее, заканчивая антистатическими хвостиками и колхозными «широкими» дисками, но это уже был высший пилотаж. Сегодня ситуация далеко не ушла – те же хвостики и тот же колхоз. Возможностей только стало побольше.

Все-таки, среди всего этого мусора иногда появляются достойные разработки и решения. Они вполне технически обоснованны и мотивированы, а эстетическая составляющая остается на совести тюнингеров – кому и кобыла невеста. Тем не менее, одной из самых ярких попыток уйти от стандартов и надоевшего внешнего вида стоковых автомобилей, является установка пневмоподвески.

Пневмоподвеска – вид снаружи

Low-rider – так это звучит на английском. То есть, едущий низко. Низкую посадку автомобиля обеспечивает пневмоподвеска, заменяющая стоковую и дающая дополнительные возможности в настройках по высоте и жесткости. Такая подвеска в штатном режиме применяется на некоторых моделях Ситроен. Вот модель 70х годов серии DS.

История лоурайдинга богата и интересна, но об этом мы поговорим не сегодня. Посмотрите, как это выглядит в классическом американском варианте.

Это Chevrolet Impala 1964 года – самый популярный автомобиль в мире для подобных издевательств. Как такую доработку подвески можно применить на других автомобилях, разберемся дальше.

Практический взгляд изнутри

Какой в этом практический смысл и как это можно использовать в наших условиях, установив пневматику на самые распространенные у нас автомобили? Лучше всего это будет выглядеть на примере того, как пневмоподвеска на ВАЗ 2114 цена, ее установка и сборка вписываются в реальность сегодняшнего дня.

Пневматическая подвеска может привлечь целым рядом практических преимуществ перед классической. В основном, к этим плюсам относят:

  • высокий уровень комфорта – пневматика позволяет мгновенно настраивать жесткость подвески под уровень качества дорожного покрытия;
  • тонкая регулировка клиренса – это может быть полезным при координации загрузки автомобиля и дорожного просвета, а также при преодолении скоростных участков шоссе, где необходима низкая посадка, высокий уровень аэродинамики и очень высокая скорость. (Правда, как это сопоставить с тольяттинскими моделями остается загадкой);
  • возможность распределять жесткость подвески между осями, тем самым снижая нагрузку на них.

Теперь без промедления приступим к рассмотрению возможности установки пневматики на ВАЗ 2114, прикинув что для этого нужно и какая будет цена установки.

Цена пневмоподвески на ВАЗ 2114 — узлы и детали

Давайте рассмотрим общий набор дополнительного оборудования, который будет необходим для перевода ВАЗ 2114 на воздух. Обязательными элементами пневматической подвески будут такие элементы, которые мы попытались поместить в таблицу с указанием примерных цен на каждый из них.


Следовательно, за такую сумму мы сможем получить полноценную пневмоподвеску. Теперь коснемся наиболее важных применяемых в конструкции узлов.

  1. Компрессор. Все, что нам нужно от компрессора – долговечность и высокая производительность. Наиболее оптимальными по качеству компрессорами, из тех, которых не нужно заказывать из Штатов – Беркут Р17 или Беркут Р20. Их цена немного ниже Фалькона, указанного в таблице, но они вполне приемлемы для использования. Модель Р20 отличается более высокой скоростью подачи воздуха.
  2. Пневмоподушки. Здесь выбор очень широк. Нам необходимо заменить все четыре пружинных элемента, амортизаторы и рычаги, поэтому и подушек нужно будет 4. Самым дешевым вариантом будет применение подушки от подвески кабины автомобиля МАЗ или МАН, но есть и модели, адаптированные под ВАЗовские стойки.
  3. Ресивер. В качестве ресивера можно использовать баллон от автомобильной газобаллонной установки. Тем более, что подобрать подходящий баллон для ВАЗ 2114 – не проблема.
  4. Электромагнитные клапана. Минимальное давление, которое должны выдерживать клапана – 25 атм. Они выполняют роль отпирающих и запирающих элементов.
  5. Два манометра будут установлены в салоне для контроля за давлением в каждом контуре.
  6. Пульт управления подвеской – простой блок включателей, управляющий открыванием и закрыванием клапанов.
  7. Другие детали – фитинги, шланги, ПВХ трубки.

Универсальность

Таким образом, для установки подвески с пневматикой не потребуется сумасшедшее количество денег, а ее универсальность и гибкость в использовании обязательно себя оправдают.

Пневмоподвеска на ВАЗ: возможна ли установка своими руками, сколько стоит комплект

Всем привет! А вы когда-нибудь слышали о том, как устанавливается пневмоподвеска на ВАЗ? Тема достаточно интересная и, как оказалось, актуальная. Потому я решил немного изучить этот вопрос, а также поделиться своими наблюдениями с вами.

Встретить ВАЗы на пневмоподвеске в России и в Украине не сложно. Одна только Москва или славный город Екатеринбург наполнены владельцами классики от АвтоВАЗа и чем-то более новым вроде Лады Приора, на машинах которых стоит пневматика.

Для начала стоит разобраться не в том, как это делается, а зачем. Кто-то скажет, что в пневмоподвеске одни минусы. Позвольте не согласиться. Установка подобного решения обладает внушительными преимуществами. Давайте обо всем поговорим более детально.

Ключевые преимущества

Меня самого сначала удивило, почему такое большое количество владельцев отечественных авто, которые попадают в категорию классика, ищут комплект пневмоподвески.

Но когда я начал углубляться в этот вопрос, обнаружил серьезные аргументы в пользу такого изменения конструкции подвески. Был бы у меня старенький ВАЗ, может и сам бы решил поставить на него пневматику.

Исторически авторами такой идеи при организации подвески являются французы. А если быть еще точнее, то представители автокомпании Citroen. Именно они впервые начали использовать на автомобилях пневматическую подвеску. И не зря, ведь она дает ряд преимуществ.

  • Комфорт. Пневматика способна существенно повлиять на уровень комфорта в машине, причем в хорошем смысле. Такие решения способствуют достижению оптимального соотношения между жесткостью комфортом. Классические амортизаторы на такое не способны;
  • Дорожный просвет. Выставочные машины лишь соревнуются в том, что ниже опустится и выше поднимется. Но давайте о реальных условиях эксплуатации. Пневматика позволяет на свое усмотрение менять текущий клиренс автомобиля. Так можно связать просвет со степенью загруженности машины. Чем больше груза, тем выше поднимается авто. Но также полезно и опускать машину при выезде на трассу. Тем самым снижается центр тяжести, авто лучше держится на дороге;
  • Устойчивость к перегрузкам. Регулируя подвеску, водитель при необходимости может максимально загрузить авто, но при этом не опасаться возможного повреждения ходовой, либо каких-то существенных изменений в поведении машины на дороге.

Это лишь малая доля преимуществ. Их можно выделить куда больше. Но сильно заострять на этом внимание не будем.

Сколько и куда

Если вы думаете над тем, чтобы купить комплект оборудования и модернизировать подвеску, сделав ее своими руками пневматической, стоит задуматься над составляющими набора.

Сейчас в продаже доступны уже готовые комплекты. Их цена составляет от 20 тысяч рублей и выше. При желании установить пневматику на обе оси, отдав машину специалистам, придется заплатить минимум 40 тысяч рублей. Это применительно к продукции АвтоВАЗ, такой как:

  • ВАЗ 2101;
  • 2106;
  • 2107;
  • ВАЗ 2109;
  • 2110;
  • 2114;
  • ВАЗ 2115;
  • Приора;
  • Калина и пр.

Подойдет как отечественная классика, так и более современные модели российского автопрома для создания чуда на колесах с пневматической подвеской.

Как вы считаете, возможно ли установить подобную систему своими руками? Я уверен, что можно. Не зря ведь даже обычные автолюбители повсеместно предлагают свои услуги по установке пневмокомплекта. Они не работают на СТО, а просто монтируют оборудование у себя в гараже. А если смогли они, то и у вас все получится.

Есть даже специальные видео, где водители показывают, как и в какой последовательности монтируется пневмокомплект. Вопрос в другом. Нужно ли это вам?! Над этим стоит внимательно подумать.

Необходимое оборудование

Что ж, вы загорелись идеей установить на свой ВАЗ подвеску на пневматике. Понять вас можно, поскольку решение действительно неплохое.

Потому предлагаю разобраться в составляющих стандартного комплекта. Я не стану рассказывать о том, что нужен домкрат или набор инструментов. Только компоненты комплекта. Он состоит из:

Читать еще:  Принцип работы автоматической коробки передач с гидротрансформатором

  • компрессора;
  • пневматических подушек;
  • баллона с воздухом;
  • электромагнитных клапанов;
  • соединительных трубок;
  • манометра;
  • блока управления;
  • проводов, клемм, шлангов и пр.

Думаю, ничего сложного и необычного я тут не назвал. Стандартный набор для оснащения любого автомобиля, включая ВАЗ, пневматической подвеской.

Все дело в самих комплектующих. Нужно уточнить некоторые моменты, которые касаются качества, количества и производителей определенных наименований.

Скажу сразу, что с использованием озвученных комплектующих общая стоимость набора составит от 30 тысяч рублей. Но скорее придется приблизиться к 40 тысячам.

Теперь коротко про каждый из озвученных компонентов.

  • Компрессоры. Используется один агрегат на автомобиль. Выбирать следует долговечные и производительные системы. Достойными вариантами, особенно для ВАЗов, считаются компрессоры от Falcon и Беркут;
  • Пневмоподушки. Поскольку подвеску ставят на 2 или все 4 колеса, требуется соответствующее количество подушек. Ориентируйтесь на подушки под конкретную модель. С их поиском проблем не возникнет;
  • Баллоны. В них находится сжатый воздух. Объем выбирайте такой, которого хватит на удовлетворение ваших потребностей в плане эффективности пневматики. Экономить тут не рекомендую;
  • Клапаны. А конкретнее электромагнитные. Потребуется 4 штуки. Это будут запорные и пропускные элементы. Для качественной работы подвески следует брать клапаны, которые могут работать при давлении до 25 атм;
  • Соединительные трубки. Тут можно обойтись трубками, которые применяются в тормозной системе грузовиков. Выполнены из ПВХ;
  • Манометры. Всего монтируется 2 манометра в салоне;
  • Блок управления. Собирать его своими руками или покупать под заказ, решать вам. Дополнительно понадобится тумблер, который будет управлять работой компрессора.

Все это можно найти, покупая каждый компонент отдельно. Но намного выгоднее и проще приобрести готовый комплект. Такие активно продаются в сети. Нужно лишь указать свои требования и бюджет.

Относительно установки уже поговорим как-нибудь отдельно. Если вас интересует эта тема, и вы хотите узнать некоторые нюансы монтажа пневматической подвески на авто, напишите в комментариях. Тогда постараюсь собрать отдельный материал, посвященный этому вопросу.

А на сегодня все. Если мне не удалось ответить на какие-то вопросы, жду их в комментариях. С удовольствием отвечу.

Спасибо всем, кто с нами! Подписывайтесь, задавайте вопросы, оставляйте отзывы и приглашайте к нам своих друзей!

(Пока оценок нет)

Установка и описание спортивной и пневмоподвески на ВАЗ 2114

Чтобы обеспечить комфорт на дороге, необязательно покупать дорогостоящую иномарку. Отличным решением будет тюнинг подвески, который не только добавит автомобилю оригинальности, но и повысит качество и безопасность езды. Речь идет о полной переработке подвески ВАЗ 2114. Как устанавливается спортивная, пневмоподвеска на ВАЗ 2114? Здесь у автомобилиста есть два пути:

  1. Пневмоподвеска. Установленный комплект позволяет менять дорожный просвет – это отличный выбор для тех владельцев ВАЗ 2114, которые давно мечтают «посадить» машину. Помимо визуальных эффектов уменьшение или повышение клиренса может сказаться и на качестве езды;
  2. Спорт (винтовая) подвеска. Если пневмоподвеска в первую очередь направлена на изменение внешнего вида автомобиля, то комплект спорт версии сделан для повышения характеристик машины. Винтовая конструкция нужна тем водителям, которые часто ездят на высоких скоростях, отсюда и название «спорт». Штатная подвеска ВАЗ 2114 не предназначена для эксплуатации на скорости больше 120 км/ч, как результат, существенно понижается показатель управляемости.

Спорт вариант устанавливается по той же схеме, что и штатная подвеска ВАЗ 2114. Тюнинг заключается в том, что заводские детали заменяются внештатными элементами, которые входят в комплект. Винтовая конструкция может быть установлена в домашних условиях. Пневмоподвеска содержит и дополнительные элементы, к примеру, компрессор, поэтому ее установку лучше доверить профессионалам из автомобильной мастерской. Если же есть опыт в обслуживании ВАЗ 2114 и замены деталей, то своими руками может быть установлена и спорт, и пневмоподвеска.

Особенности пневмоподвески

Помимо стандартных деталей, пневмоподвеска включает в себя пневмоподушки, которые позволяют увеличивать и уменьшать дорожный просвет автомобиля, когда это необходимо. Эти элементы крепятся между осями и рамой ВАЗ 2114. Помимо изменения клиренса, пневмоподвеска обладает и другими преимуществами:

  • Настройка жесткости. Добиться понижения дорожного просвета можно и при помощи укороченных пружин, но пневмоподвеска позволяет регулировать максимальные нагрузки на оси.
  • Повышение показателей устойчивости и управляемости. Из спорт подвески сюда добавлены специальные стабилизаторы и амортизаторы, которые заметно повышают качество езды.
  • Гибкая настройка. Управлять высотой автомобиля водитель может прямо из салона. Дополнительные кнопки можно поставить на приборную панель, но классическим вариантом является добавление джойстика.

Полезный совет! Если в приоритете стоит стритрейсинг, то лучше сделать выбор в сторону спорт подвески. Новый узел повысит управляемость на высоких скоростях, при этом детали ходовой части будут изнашиваться медленнее, чем со штатным узлом.

Спортивная, пневмоподвеска на ВАЗ 2114: установка

Работу лучше доверить профессионалам по той причине, что в конструкцию ВАЗ 2114 будут внедряться новые элементы. Лучше всего выбирать тот комплект, в который уже входит компрессор. Если же комплект уже приобретен без этого устройства, то рекомендуется сделать выбор в сторону отечественного изготовителя комплектов для пневмоподвески. Перед тем, как начинать установку, следует подготовить компрессор: удаляется переносная ручка и нижняя платформа. Также компрессор должен быть оборудован пластиковой фитинг-трубкой, которая в дальнейшем будет обеспечивать агрегат воздухом.

Когда комплект готов, можно начинать тюнинг подвески:

  1. Первым делом выполняется установка передних пневмостоек. ВАЗ 2114 нужно поднять и вывесить переднее колесо, следующим шагом будет снятие гайки наконечника рулевого колеса;
  2. Далее выполняется демонтаж пружинных стоек – ограничитель хода и подшипник. К верхней опоре стойки крепятся при помощи пяти гаек;

Совет! Чтобы модернизация подвески проходила быстро, рекомендуется снять шланг тормозной системы, так как он закрывает доступ к нужным деталям.

  1. Следующий шаг – демонтаж стойки. Для того чтобы извлечь стойку, необходимо воспользоваться специальным ключом. Демонтировав штатные детали, на снятый шток необходимо надеть новую стойку, которая входит в комплект. Ограничитель и стойку нужно соединить, а затем крепко затянуть гайку крепления;

Монтаж своими руками обойдется примерно в 30 тысяч рублей, в которые входит и комплект, и компрессор. Если же установка планируется на СТО, то эту сумму можно умножить в два раза. В любом случае, пневмоподвеска своих денег стоит, так как повышается качество и безопасность езды.

Лада 2114 Портвейн › Бортжурнал › Пневмоподвеска часть 1

Изначально хотел брать короткоходные стойки(далее просто кх), перед — 90 зад — 120.
Как я уже и говорил, что то делать на этой машине в планах не было, я был просто “наездником”, но на тот момент когда я в серьёз задумался о занижении мой “кураж” на эти доработки был в полном разгаре. Взвесив минусы и плюсы кх и пневмы решил нагребсти денег на комплект пневмо, к тому же удачно попал в акцию, комплект получился довольно хорошим.
Теперь небольшой гайд о самой пневмо подвеске. Уже много статей написанно здесь о этом, но действительно грамотных комплектов и статей, в которых можно подчерпнуть какие то ачивки, не так уж много, хотя кто я такой чтоб об этом судить)
Комплекты пневмо подвески на передний привод (далее пп) изготовливаются во многих городах, но ещё больше магазинов которые её реализуют. Вопрос в том, какой из них надёжный (ведь оплачиваешь комплект сразу), проверенный, качественный и с гарантией. Увы, такой магазин только один, магазин пневмо лидер, продавец Руслан Кавтаров(мини пиар тебе Руслан), это один из первых магазинов которые начали изготовливать, собирать и реализовывать комплекты, это единственный магазин который даёт гарантию пол года(!), которой достаточно чтоб выявить заводской брак. Итак, с магазином определились, теперь о самом комплекте.
Существует два вида стоек: подушки “рукава” и подушки “рубены”.

Рукава хороши тем что поднимают машину выше, почти до стока, но при этом они раздуваются и складываются до такой степени что поставить колеса выше р15 не желательно, начинает протирать саму подушку, к плюсам можно отнести цену, комплект на рукавах обойдётся на порядок дешевле.

Теперь о рубенах, рубены решают проблему с большим радиусом колёс, есть возможность для глобального занижения(в минуса), машина более мягко идёт и “глотает” кочки и ямы, о надёжности и качестве сколько людей столько и мнений, ломается абсолютно все, но перевес все таки в пользу рубенах, принято считать их более надёжными(личные наблюдения), хотя после проверок на стенде производитель заявляет что рукава выдерживают на несколько атмосфер больше, чем рубены.

Читать еще:  Отпускаю газ машина глохнет

Ездил на рукавах и на рубенах, но предпочтение отдал все таки рубенам
С подушками разобрались, теперь к тому, от чего зависит скорость и качество работы самой системы. Тут все просто, чем больше сечение шлангов по которым подаётся воздух к стойкам и проходное сечение клапанов, тем шустрее будет работать комплект. В базовом комплекте идёт трубка наружным диаметром 6мм, не быстро, у меня 8мм, тоже не быстро, но уже лучше. Есть шланги с сечением 10мм и 12мм(наверняка есть и больше), протягивают так же шланги рвд. Тут все

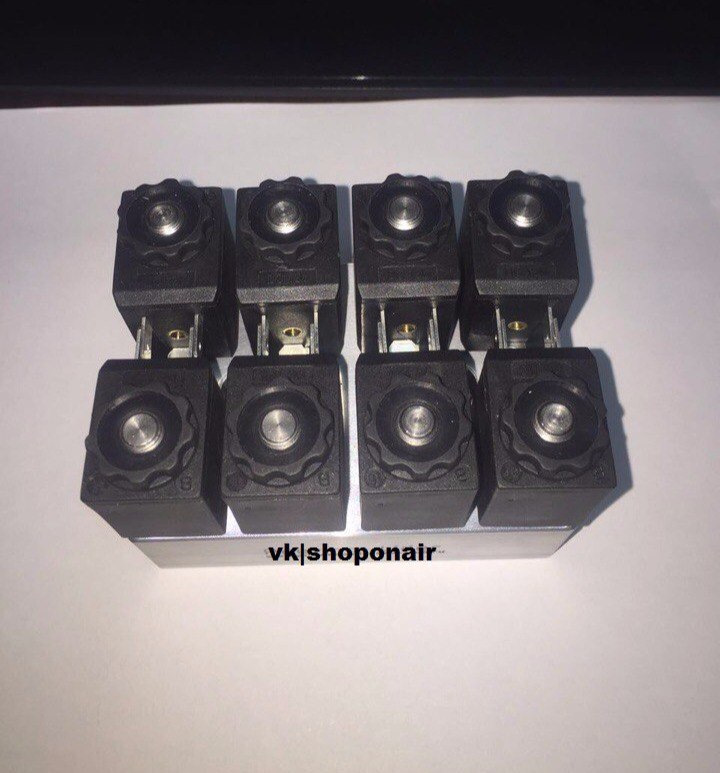

Теперь клапана. Как правило это клапана от обычного газо-воздушного оборудования, адаптированные под пневмо комплекта, но сейчас уже чаще встречаются клапана специально изготовленные и подготовленные для пневмо подвески. У меня стоит блок клапанов соотношение цена /качество, из нержавейки, мощные катушки и проходное сечение достаточное.

Хотя есть проходные сечения на входе и выходе из клапанов по 16мм, но такие клапана стоят от 12-13 т.р. Своими вполне доволен, позже залью видео работы подвески
В комплект входят так же реле давления, клапан аварийного сброса из ресивера(баллон с воздухом), компрессор беркут р20, сам ресивер на 12 или 20 литров, все по вашему заказу и вашей доплатой, проводку и кнопки покупал сам, кнопки купили от эсп на ваз 2110, разу блок с 4 кнопками(кстати, сразу скажу что этот блок бывает 2х видов, с подсветкой и нет, мой к сожалению без, но когда я его брал я думал они все одинаковые с подсветкой, не уточнил, а теперь нет лишних 500р отдавать за светящиеся кнопки), в комплект входит так же один влагоотделитель с невозвратным клапаном производства camozzi (да там много чего от камоцци, все от комплекта зависит). Что тут ещё сказать? Чуть не забыл, брал так же проставки под шаровую опору, пластины для смещения задней балки и тонкий привод от коробки до шаровой. Обьясню зачем. Проставки под шаровую представляют собой ромб высотой 10мм, на занижение не влияют, способствуют только комфорту передвижения в низких положениях, машина идёт более мягко, всю тонкость процесса описывать сейчас не буду.

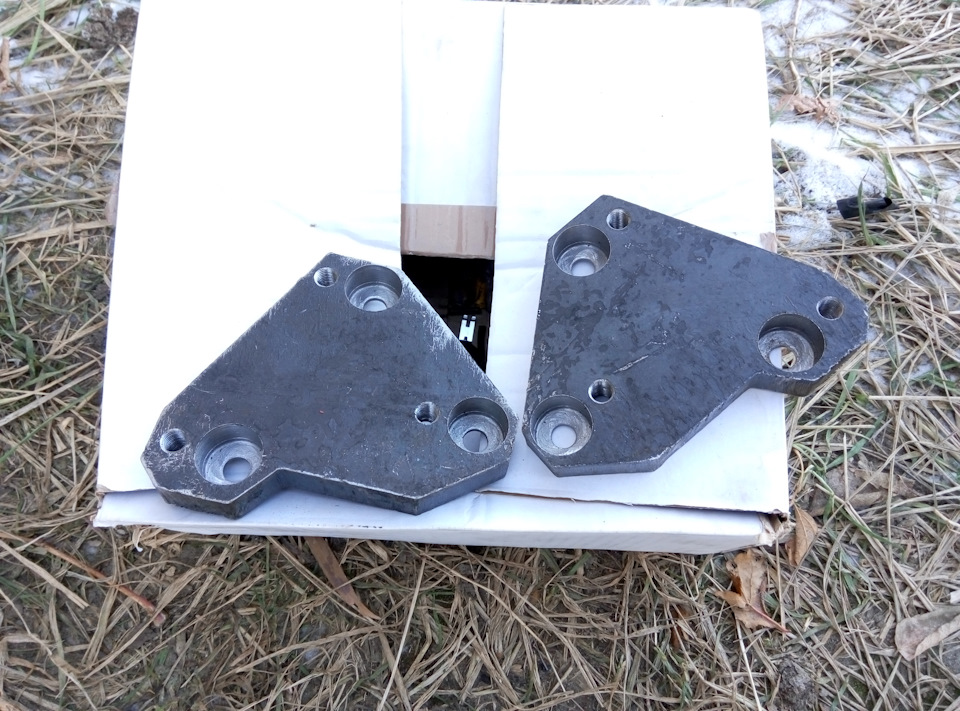

Пластина смещает балку так, что колесо входит полностью в арку, что положительно сказывается на занижении, но это при условии наличия “матиз” резины, узкой и не высокой, в прямом смысле слова от машины дэу матиз или киа пиканто, параметры зависят от радиуса(к примеру 155/65 р13, или 165/55 р14), приветствуется резина липучка(если речь о зиме) ибо шипами можно прошкрябать железо в арках. Теперь о тонком приводе. Как известно с лева от колеса до коробки идёт тонкий привод, а с права идёт привод на порядок толще в диаметре(если смотреть со стороны водительского места), из за этого существует реальная проблема, толстый привод бьёт об лонжерон, что чревато погнуть или вообще оборвать привод, есть два пути: пилить и усиливать место под привод в лонжероне, ставить тонкий привод и если не гнаться за посадкой то морда на тонких приводах ляжет вполне годно, без резки лонжерона. Я выбрал путь второй, ибо пилить лонж пока не собираюсь. Резина кстати у меня не матиз, а обычная nokian hakkapeliitta 7, 175/70/13 на болотных приевшихся штампах, думал о матизах, но финансы не позволяют взять хорошую качественную резину, взамен этой, которой кстати говоря очень доволен, часто езжу по трассе, из за этого опасаюсь брать бу. Смещение балки тоже пока так и не сделал, на такой резине это никак не поможет да и горловину бака можно протереть, не очень перспектива, ждёмс весну)

Про установку привода позже подробно отпишу) про непосредственно установку самого комплекта напишу в следующей части)
Спасибо всем кто прочитал, всем добра!

Пневмоподвеска на ВАЗ – выбор деталей и сборка системы

Пневмоподвеска – это незаменимый элемент в случае, если водителю нужно поднять или опустить автомобиль на какое-то время. Такой метод тюнинга отлично подходит для российских дорог, ведь в городской черте клиренс машины можно существенно снизить, а на пересеченной местности – увеличить.

1 Из каких элементов состоит пневмоподвеска?

Среди новичков в тюнинге бытует мнение, что такую сложную конструкцию, как подвеска пневматического типа, лучше всего покупать уже в готовом виде. Но стоимость такого элемента часто переваливает за несколько десятков тысяч рублей. В таком случае желающим улучшить автомобиль не остается ничего другого, как собирать деталь своими руками. Для начала определимся с теми запчастями, которые входят в комплект пневмоподвески, после чего разберемся с подходящими деталями для ее изготовления. Итак, в набор входят:

  • стойки;
  • подушки;
  • ресивер;
  • клапаны ГБО;
  • трубки;
  • компрессор;
  • манометры;
  • устройство для управления.

Пневмоподвеска на ВАЗ может создаваться из различных запчастей. Мы перечислим самые подходящие и надежные элементы. Первая деталь, из которой состоит система – это стойки. Лучше всего покупать новые масляные запчасти от отечественного производителя СААЗ. Стойки должны иметь 2 “бублика”-отбойника. Последние предназначены для установки на шток амортизатора. Средняя стоимость набора запчастей – примерно 7500 руб. Поверх стоек будут монтироваться подушки. Высокой надежностью обладают детали от грузовых автомобилей концерна Scania. Советуем покупать подушки от моделей 4-ого поколения.

В качестве ресивера подойдет газовый баллон от модели ВАЗ 2109. Во-первых, этот элемент может выдерживать достаточно высокое давление, вплоть до 21 атм. Во-вторых, он изначально снабжен обратным клапаном, поэтому ничего лишнего придумывать вам не потребуется. В-третьих, баллон имеет 45-литровый объем, что гарантирует высокую скорость подъема авто.

Единственный минус запчасти от “девятки” – это большие габариты. Если вы хотите сэкономить место в багажнике, то придется воспользоваться 25-литровым баллоном от КАМАЗа. Однако в таком случае вам нужно приваривать штуцеры и монтировать обратный клапан. В связи с этим запчасть от “девятки” – оптимальный вариант. Приблизительная стоимость – 2 тыс. руб. Для работы также потребуются 4 электромагнитных клапана. Два из них будут работать на сброс, а 2 остальных – на впуск “перед–зад”. Берите клапаны, легко выдерживающие давление в 25 атм. Цена – около 300 руб. за штуку.

2 Трубки, компрессор и управление – без чего системе не обойтись?

Следующие незаменимые элементы – это трубки. Лучше всего в качестве этих деталей подойдут ПВХ трубки от тормозной системы любого грузового автомобиля. Стоимость запчастей – примерно 200 руб. Компрессор – это один из важнейших элементов системы. Поэтому к его выбору необходимо подойти с большой ответственностью. Во многих случаях водители используют компрессор Беркут Р20. Он обладает высокой скоростью накачивания и длительными сроками эксплуатации. По этим параметрам аналоги из данной ценовой категории заметно уступают этой модели.

Устройство управления системой состоит из трех тумблеров. Первый трехпозиционный тумблер должен находиться слева – он отвечает за включение и выключение заднего контура. Второй трехпозиционный тумблер размещается справа и отвечает за включение и выключение переднего контура. Третий тумблер – средний двухпозиционный – включает и выключает компрессор.

При создании системы не забывайте о манометрах. Первый из них обязательно должен размещаться между ресивером и компрессором. Помимо манометра, в этой части также должен быть расположен влагомаслоотделитель. Еще несколько манометров должны располагаться в салоне авто – они предназначены для контроля давления внутри контуров. Куда именно их установить, решите сами. Главное – чтобы они стояли на видном месте, и вы смогли без проблем следить за показателями. Стоимость одного манометра – около 100 руб.

3 Монтажа и прокладка шлангов – как правильно работать с деталями?

Для установки системы потребуется воспользоваться услугами токаря. Если же “под рукой” есть токарный станок, и вы владеете небольшим опытом в работе с ним, то все можно выполнить самостоятельно. В первую очередь сточите подушку. Изначально она имеет диаметр в 4,5 см. Чтобы деталь плотно “села” в амортизаторы, диаметр нужно уменьшить до 4 см. Второй вариант – выточить переходные втулки. Помимо обработки этой детали, вы также должны изготовить шайбы подходящего диаметра для уплотнения.

Читать еще:  Солекс не держит холостой ход

На втором этапе удалите пружинные чашки, расположенные на передних “сапогах” – корпусе передних стоек, в который устанавливаются амортизаторы. Чашки в задней части нужно сначала опустить, а потом спилить. Сверлить дополнительные отверстия для установки стоек не нужно. Для этого воспользуйтесь дренажными отверстиями. Снимите резиновые заглушки и просуньте шланги в отверстия. Далее шланги фиксируются пластиковыми хомутами. Задний контур необходимо завести над балкой в задней части авто. В этой же части потребуется вывести шланги от подушек. Клапан ГБО для выпуска воздуха и уменьшения клиренса машины зафиксируйте на кронштейне, где крепится бензобак.

При этом не забывайте оставлять небольшую часть шланга про запас. Чтобы шланг не болтался, его нужно зафиксировать на амортизаторе при помощи хомутов. При работе над передним контуром потребуется провести шланг через весь кузов машины, закрепить его к трубке, потом к стабилизатору, а затем – к лобовому щиту. Шланги передних подушек проведите по рулевой тяге, заведите в моторный отсек и поставьте крестовину. Затем сделайте разводку шлангов, установите клапан для выпуска воздуха и клапан ГБО.

После этого необходимо собрать систему управления. Тумблеры подключите через реле, используя предохранители и проводку. После этого заполните систему воздухом, не превышая давления в 8 атм. Чтобы проверить, нет ли утечки воздуха, нужно закрыть гараж и попытаться услышать шипение. После этого растворите в воде немного мыла и смажьте раствором стыки элементов системы. Если система прошла проверку, можете переходить к тестированию ее работы.

4 Давление и сход-развал – как настроить основные параметры?

Пневмоподвеска на ВАЗ требует настройки таких параметров, как давление и сход-развал машины. Для оптимальной работы системы давление внутри нее должно находиться в пределах 8 атм., так как подушки в передней части способны полностью раскрыться при показателе в 7,5 атм. В основном это связано с большим весом переда авто из-за расположения в нем мотора.

Задняя часть автомобиля легче – для раскрывания подушек хватит и 6 атм. За компрессором марки Беркут нужно постоянно следить, иначе он может накачать систему и до 10 атм., что может привести к разрыву шлангов или обрыву штуцеров. Для этого вы должны постоянно пользоваться манометром. Идеальной считается работа системы, при которой она сама опускается за несколько недель или месяц.

Сход-развал ходовой, оборудованной системой, нужно выставлять в обычном положении. Изначально настройте параметр, исходя из той высоты, в которой чаще всего пребывает ваше авто, так как в самом низком положении машины сход-развал будет плюсовым, а в самом высоком – минусовым. Ни в коем случае не забывайте об этом в процессе вождения, так как от этого параметра зависит скорость и управляемость авто.

Цена пневмоподвески на Приору

В истории мирового автомобилестроения пневматическая подвеска находится где-то с краешку. Там же, где и двигатель Ванкеля или подобные изобретения, время которых еще не пришло. Тем не менее, в серию запускалось несколько машин с такой подвеской и даже сегодня на топовые Мерседесы С- и S-классов устанавливают это самый AirMatic. Причем здесь бюджетные ВАЗы? При том, что в погоне за оригинальностью и внешнего вида для, многие самодельщики-тюнингеры и мелкие конторы устанавливают пневмоподвески даже на Приору.

Содержание:

Сколько стоит пневмоподвеска

В ней, в пневмоподвеске, есть что-то от тонированных стекол. В смысле баланса практичности и понтов. Большинство тонируют стекла не для того, чтобы солнышко не коробило панельки, а для того, чтобы придать Жигулям солидный вид представительского седана. Цена пневмоподвески на Приору, забегая вперед, скажем, не слишком демократичная. От 60 до 120 тысяч рублей, если устанавливать качественные комплектующие.

А вот какой прок от пневмы, разберемся вместе. Попутно узнаем вообще что этот такое и для чего она предназначена, а тогда станет ясно, почему купить пневмоподвеску на Приору дороже, чем купить 2105 б/у.

Конструкция и возможности пневматики на Приору

Пневмоподвеска и классическая стоковая подвеска взаимно исключают друг друга. Стало быть, установив пневму, можно забыть о дешевой и беспроблемной эксплуатации автомобиля в любых условиях. Вместо пружин будут установлены пневматические элементы, вставки в пружины, в которых за счет изменения давления будет изменяться жесткость и высота дорожного просвета. Вот примерный чертеж такой подвески.

Вот мы и подошли к самому основному. К тому, ради чего на Приору устанавливают пневматику. Занизить автомобиль при вальяжной прогулке по вечернему проспекту, чиркая банкой глушителя по пыльному асфальту, а возвращаясь домой на окраину мегаполиса, можно поднять кузов над ухабами так, что под машиной спокойно пройдет средний кот.

Чем хороша пневмосистема

Постараемся выделить основные преимущества пневматики на Приоре, да и на других ВАЗовских моделях:

  • возможность оперативного регулирования жесткости подвески, в зависимости от загрузки автомобиля и дорожных условий;
  • возможность мгновенно изменять клиренс в довольно широких пределах, которые зависят от цены пневмоподвески и сложности пневмостистемы;
  • эффектный внешний вид, очень похожий на лоурайдеры, которые были популярны в негритянских кварталах больших городов США лет десять назад.

Это только основные плюсы самой простенькой пневмосистемы. Конечно, те пневматические подвески, которые используются и по сегодняшний день на дорогих импортных автомобилях, не имеют практически ничего общего с с теми конструкциями, которые устанавливаются на отечественные бюджетники.

Вкратце очертим конструктивные особенности конструкции. Логически понятно, что если подвеска воздушная, то в системе есть компрессор или несколько, в зависимости от задач, которые выполняет подвеска. Кроме самих пневматических модулей, устанавливаемых вместо штатных пружин, и компрессора, пневмоподвеска имеет систему управления и контроля давления по каждому контуру в отдельности.

Комплектующие для пневмоподвески

Как правило, простейшая пневмоподвеска на Приору, своими руками устанавливаемая энтузиастами, состоит из двух контуров — переднего и заднего, а примерный перечень оборудования и картинки, показывающие, как это все хозяйство выглядит, приведены ниже:

  1. Как мы и говорили — компрессор. Он нагнетает воздух в систему.
  2. Элементы контроля и управления давлением воздуха — реле давления, пневмоклапаны, пневмокраны.
  3. Пневматическая арматура, шланги с фитингами.
  4. Ресивер. Обязательный элемент системы. В зависимости от производительности компрессора и общего объема системы, номинального давления в ней, могут быть использованы несколько ресиверов.
  5. Как и в каждой пневмосистеме, в подвеске такого типа должен быть влагоотделитель, который предохраняет от коррозии, замерзания элементы пневмосистемы при езде в мороз
  6. Фильтр поступающего в компрессор воздуха.
  7. Блок управления пневмоподвеской. Один из самых дорогих элементов, если речь идет о полноценной пневмосистеме. В этом случае устанавливается электронный блок управления параметрами системы с исполнительными механизмами, датчиками.

Различие пневматических подвесок

Более сложные пневмоподвески могут иметь и четыре контура для регулировки давления в пневмостойке на каждом колесе в отдельности. Цена такой системы умножается на четыре, по сравнению с простейшей, в которой пневматика может быть установлена только на задний мост.

Именно такие системы и устанавливают на недорогие автомобили, а регулируют подвеску в ручном режиме и на глаз: мягче/жестче, выше/ниже. Вот здесь мы находим основное различие самопальной пневматики и интеллектуальных пневматических подвесок дорогих автомобилей. Если дорогая пневматика с интеллектуальным управлением может в десятки раз улучшить управляемость и устойчивость автомобиля на высоких скоростях, то колхозная пневма — наоборот.

Недостатки пневмосистемы

Дело в том, что при изменении центра тяжести автомобиля, меняется и его устойчивость, как курсовая, так и устойчивость к опрокидыванию. Это и понятно, завод-изготовитель не мог знать, что кузов будет поднят на немыслимую высоту или же занижен до уровня бордюра. Любое неосторожное движение рулем на высокой скорости может привести к потере стабильности автомобиля или к опрокидыванию, что не есть очень эффектно для тех, кто находится в салоне.

Именно по этой причине дешевые пневмосистемы устанавливаются только с целью создания визуального эффекта заниженной подвески. Стоит ли платить сотню тысяч за такое удовольствие, решать каждому, но если вложить эти же деньги в хорошие пружины с прогрессивными характеристиками, хорошие спортивные амортизаторы Бильштейн, качественные сайлент-блоки и втулки из дорогого полиуретана, то на сдачу еще и можно сделать аэрографию на капоте и получить хорошую практичную Приору для жизни. Ровных всем дорог и хорошей курсовой устойчивости!
