Ходовые огни приора своими руками

Как реализовать ДХО в штатные фары своими руками: нормативы и варианты

С фактом, что ходовые фонари значительно увеличивают безопасность дорожного движения, уже никто не спорит, как несколько лет назад. В плане обеспечения такой опцией в лучшем положении оказываются владельцы иномарок. Но как же быть товарищам, лишенных такой возможности? Оказывается, варианты есть, но при условии выполнения определенных правил, касающихся правовой и технической сторон вопроса.

Есть ли смысл своими руками устанавливать ДХО в штатные фары автомобиля?

Новые пункты ПДД обязывают водителей эксплуатировать транспортные средства в дневное время суток с включенными фонарями ближнего света или дневными ходовыми огнями. Последнее, конечно, предпочтительнее, но, к сожалению, такая опция имеется только в автомобилях, выпущенных относительно недавно. Отсюда и возникают всяческие идеи хэндмейдовского характера, тем более что их преимущества довольно объективны:

  • Организация ДХО из дальнего света своими руками требует всего лишь доработки в виде подключения электронного реле.
  • Самостоятельно выполненный тюнинг значительно дешевле покупки фирменных осветительных приборов.
  • Продление срока службы ламп.
  • Уменьшение нагрузки на генератор и экономия горючего.

Не забываем и о практической пользе – автомобиль сразу становится заметнее, особенно это важно при движении против солнца. Некоторые ленивые автолюбители могут привести довод, что, мол, ближние фонари вполне подойдут для роли ходовых огней, разве что будут гореть габариты и подсветка номера. И, знаете, если иметь в виду владельцев «несвежих» моделей, то такие мысли в некотором смысле закономерны.

Каковы правила установки и подключения ДХО в России: можно ли самостоятельно этим заниматься?

В Министерстве внутренних дел РФ существует такой документ, как приложение Порядка контроля за внесением изменений в конструкцию ТС. Он регламентирует список изменений, которые не требуют заключения, то есть могут быть выполнены без разрешения уполномоченной организации. Надо сразу отметить, что оборудование машины ходовыми огнями в этом списке отсутствует.

Таким образом, правила установки ДХО в России предписывают монтаж оборудования только в штатные места. Если таковых не имеется, то придется получать разрешение на предмет реконструкции. К примеру, владельцу ВАЗ 2106 рекомендуется включать ближний свет, но в случае самостоятельного монтажа дневных огней он нарушает закон. Ситуация напоминает картину с нарушением норм тонирования стекол и может привести к наказанию, вплоть до лишения прав.

Как получить разрешение на реконструкцию?

Чтобы не нарушать закон, нужно явиться в ГАИ, где создана база по монтажу дневного освещения практически на все модели машин. Стоит учесть, что при самостоятельном выборе приборов освещения сотрудники ГИБДД будут измерять уровень их светового потока.

В случае, когда ДХО поставлено даже в соответствии с нормами, без разрешения это будет рассматриваться как самовольное вмешательство в конструкцию авто. Кроме этого закон борется к таким нарушениям как подсветка днища, эквалайзер на стекле и прочим светооборудованием, имитирующим спецсигнал.

Популярные варианты организации дневного освещения на автомобиле

Прочитав все вышеизложенное, некоторые автомобилисты могут расстроиться. Но напрасно – есть выход и из такой ситуации, ведь не обязательно использовать фирменные фары на светодиодах. Вполне подойдут источники света, которые можно установить самостоятельно с учетом технических допусков определенной конструкции автомобилей. Электрических схем, с помощью которых будет задействована система много, в том числе подключение от генератора – каждый выбирает свой вариант.

Например, ДХО в штатные фары своими руками можно сделать из противотуманных фонарей или же на месте, где предусмотрен их монтаж. Для этого не нужно разрешение, остается только подключить систему следующим образом:

  1. При повороте ключа зажигания ходовые фонари включаются автоматически.
  2. При включении головного освещения ходовые огни включаются, кроме тех случаев, когда производится кратковременное включение фар.

Бюджетные способы реализации дневных фонарей

  • Светодиодные ходовые огни Орлиный глаз HD-202b монтируются в штатные заглушки ПТФ.
  • Гибкая лента светодиодов, закрепленная вокруг противотуманной фары при помощи двухстороннего скотча.
  • Установка круглых линзованных светильников в места штатного крепления ПТФ.
  • Использование электронного реле для управления мощностью штатных ламп, что позволяет их использовать в виде ходовых огней.

Последний вариант довольно прост в осуществлении, поэтому стоит рассмотреть его подробнее.

Как сделать своими руками ДХО на Приоре из фар дальнего света при помощи реле?

Применение электронного реле ДХО-30 дает возможность включать лампы дальнего освещения только на 30% от полной их мощности. Этого достаточно, чтобы использовать их в качестве ходовых фонарей. Они включаются при включенном зажигании, выключенных габаритах и отпущенном ручнике. Реле устанавливается на место штатного микропроцессорного устройства и подключается по следующей технологии:

  • Отключить клемму масса от АКБ.
  • Открыть крышку блока реле, извлечь своими руками из гнезда реле дальнего света К7 и установить ДХО 30 на его место.
  • Отвернуть саморезы крепления рамки панели приборов и извлечь комбинацию приборов, нажав на фиксатор.
  • Протянуть провода реле под панелью, чтобы концы оказались на уровне приборного разъема.
  • Подсоединить провода при помощи соединительных элементов согласно схеме.
  • Подключить разъем и клемму массы АКБ.

После выполнения работ следует проверить работу электронного реле в следующей последовательности:

  • Включить зажигание и поставить авто на ручник – лампы не должны гореть.
  • Отпустить рычаг ручного тормоза – индикация и лампы дальнего освещения должны загореться вполнакала (30%).
  • Моргнуть дальними фарами – лампы должны загореться в полную силу, а после вернуться к 30%.
  • Включить габариты – фонари должны погаснуть.
  • Включить дальний свет – лампы должны гореть на 100%.
  • Выключить зажигание – лампы должны гаснуть.

В случае если фонари горят на полную мощность сразу после подсоединения массы, надо в монтажном блоке поменять местами клеммы 30 и 87.

Модернизация штатных фонарей при помощи электронного реле избавляет от лишних хлопот по установке дополнительных ламп. Кроме этого, уменьшается нагрузка на генератор и продлевается эксплуатационный срок службы осветительных приборов. В случае надобности можно без проблем вернуться к стоковому соединению.

Дневные ходовые огни Приора: советы по установке

Функцию дневного света, который должен быть включен на каждом автомобиле согласно новым нормам ПДД, могут выполнять фары противотуманки, габариты, ближний свет, или ж специальные дневные ходовые огни . Последние устанавливаются с 2011 года на всех моделях, выпускаемых в странах ЕС, но основная масса машин на наших дорогах была выпущена ранее и потому требуется самостоятельно позаботиться об установке ДХО. Таким образом, если ваша Лада Приора не оборудована ходовыми огнями, вам следует устранить этот недостаток, что можно с делать своими руками .

Дневные ходовые огни Приора — экономно и стильно

Специальные LED ДХО

Специальные LED огни , предназначенные для дневного дорожного движения, — лучший вариант для любого автомобиля. Если они не установлены производителем, можно купить и установить и самостоятельно. Преимущества такого оборудования:

  • Высокая яркость светодиодов с минимальным расходом электроэнергии.
  • Длительный срок эксплуатации — 50 тысяч часов, что соответствует сроку в 6 лет.
  • Продление срока эксплуатации системы энергообеспечения.
  • Автоматическое включение и выключение огней.

Блок-фара ВАЗ-2170 (Lada Priora) в разобранном виде

Установка специальных ходовых огней на Приору

В штатные места установить дневные ходовые огни достаточно просто. Эта процедура занимает минимум времени и даже не требует привлечения высококвалифицированных мастеров. В каждом наборе ДХО имеется подробная инструкция по установке и необходимые для её выполнения материалы.

Процесс установки:

  1. Перед тем как устанавливать дневные ходовые огни на Приору в штатные места нужно тщательно обезжирить поверхность, удалив с неё любые загрязняющие частицы. Не следует использовать растворители и подобные им средства с агрессивными веществами в составе, достаточно моющего средства с губкой.
  2. Скотч наклеивается на скобу после снятия с одной его стороны защитной пленки. Другой стороной скотч плотно прижимается к месту установки фар, за счет чего в нем фиксируется скоба.
  3. Провод нужно продеть в отверстие до того, как скоба будет установлена, фонарь же при этом не защелкивать в скобе (иначе потом будет сложно его достать обратно).
  4. Если нет скотча, смонтируйте дневные ходовые огни так: придется просверлить отверстия в скобе, которые должны соответствовать местоположению крепежных отверстий и закрепить скобу на саморезах.
  5. Фары фиксируются после того, как будет установлен блок питания в моторном отсеке. Фиксация осуществляется так: фонарь вставляется в скобу и защелкивается. Далее провода протягиваются под капот и скрепляются предусмотренными в комплекте оборудования стяжками.
Читать еще:  Стоит ли ставить болгарские поршня на таврию

Отражатель фары ВАЗ-2170 (Lada Priora) со встроенными LED ДХО

Установка управления

  1. Установка блока управления выполняется в моторном отсеке. Лучше всего монтировать блок управления у аккумуляторной батареи, максимально отдалив его от двигателя. Избыточный нагрев вблизи двигателя может привести к последующим проблемам в эксплуатации системы ходовых огней. Блок надежно защищен корпусом от попадания влаги или загрязнений, потому особых ограничений по выбору места его монтажа не имеется.
  2. Подключать блок следует по обычной схеме. На клемму «плюс» выводится провод красного цвета, на клемму «минус» — черного.
  3. Провод оранжевого цвета предназначен для автоматического отключения ходовых огней при ближнем свете или переведения ДХО в режим габаритов. Если пренебречь функциями оранжевого провода и не подключать его. Дневные ходовые огни будут продолжать светить и при включенных фарах, что может привести к ослеплению водителей идущих навстречу автомобилей и является нарушением правил. Оранжевый провод подключается к габаритам или головным фарам.
  4. Фары к блоку подключаются с использованием специального разъема, которым комплектуется набор изначально. В разъем вкладываются провода и защелкиваются там. Включите двигатель и проверьте, как работают огни — при запуске мотора они в случае правильной установки включаются автоматически, при его остановке — выключаются.
  5. Если проверку система прошла, можно закрепить блок управления. После этого выполняется фиксация самих фонарей.

Подключение блока управления ДХО на Lada Priora согласно ГОСТу Р 41.48-2004

Другие решения для дневных огней на Ладе Приоре

По ПДД установка дополнительного оборудования не обязательна, а вместо ДХО можно использовать ближний свет, габаритные огни или подключенные противотуманные фары приора . Однако такие решения на практике оказываются не самыми эффективными для повышения различимости автомобиля.

Недостатки пренебрежения специальными ходовыми огнями:

  • Габаритные огни , мощность которых составляет 5 Вт, хорошо видны в темноте. Днем они практически полностью обесцвечиваются и оказываются почти незаметными.
  • Ближний фары позволяет хорошо обозначить автомобиль на дороге, он становится действительно различимым. Но такой вариант при частой езде с включенными в дневное время фарами приводит к их скорому износу и перерасходу топлива. Приходится обеспечивать одновременный расход электроэнергии на приборную панель и габаритные огни . Более 0.4 л бензина уходит при этом на проход 100 км на автомобиле Лада Приора .
  • Дальние фары в качестве ДХО не рекомендуется использовать как по указанным для ближнего света причинам, так и из-за риска ослепления движущихся напротив водителей автомобилей.
  • Противотуманные фары не обеспечивают хорошую дальность света и различимость автомобиля недостаточна.

Противотуманные фары могут заменить ходовые огни у Лада Приора

Китайские светодиоды «Орлиный глаз»

Это довольно распространенный способ установки ходовых огней на автомобили. Он часто используется на моделях Лада Приора . Поскольку такие светодиоды не имеют четко обозначенного предназначения, их комплектация недостаточна для того, чтобы обойтись ею для полной установки ДХО. Простые советы позволят избавиться от проблем, которые могут возникнуть в процессе монтажа. Все это можно выполнить своими руками:

  • Из оргстекла вырезаются пластинки, и в них проделываются отверстия.
  • На отдельно купленных ресничках вырезаются места , в которые будут установлены пластины.
  • Пластинка в ресничках фиксируется термоклеем, на стыки наливается эпоксидка.
  • После того, как смола засохнет, реснички нужно шпатлевать, стараясь сделать это своими руками как можно более аккуратно.
  • Окончательные работы: обработка напильником, обезжиривание, грунтование и покраска с нанесением лака.

Китайские светодиоды «орлиный глаз» для Лада Приора

  • Излишнюю длину светодиодов можно отпилить, чтобы резьба не упиралась в фары .
  • Дальнейшая установка может выполняться подобно установке ДХО в штатные места на авто Лада Приора .
  • Ходовые огни приора своими руками

    Реле электронное ДХО-30 для автомобилей ЛАДА КАЛИНА и ЛАДА ПРИОРА.
    Реле электронное ДХО-30 предназначено для управления мощностью фар дальнего света, что позволяет использовать их в качестве дневных ходовых огней. Реле устанавливается вместо штатного реле дальнего света в автомобилях ЛАДА КАЛИНА, ЛАДА ПРИОРА и других, в которых используются аналогичные реле.
    Использование фар дальнего света, включенных на 30% мощности в качестве дневных ходовых огней, по сравнению с ближним светом и противотуманными фарами позволяет значительно уменьшить потребляемую от генератора мощность, а значит увеличить ресурс генератора и снизить потребление топлива. Так же плавное включение ламп позволяет защитить их от преждевременного перегорания.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

    Напряжение питания, В 10. 15
    Макс. суммарная мощность ламп, Вт 150
    Время розжига, с 1.0. 1.2
    Размеры, мм 30*20*15

    КОМПЛЕКТНОСТЬ

    Реле ДХО-30, шт 1
    Соединитель, шт 3
    Руководство, шт 1
    Упаковка, шт 1

    Реле электронное ДХО-30. Внешний вид.

    УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
    Реле представляет собой микропроцессорное устройство. Микропроцессор отслеживает состояние управляющих сигналов и на основании этого управляет мощностью ламп в фарах дальнего света.Реле выполнено в размере стандартного реле и имеет три дополнительных провода для подключения к жгуту проводов комбинации приборов. Это необходимо для реализации правильного алгоритма работы дневных ходовых огней. Алгоритм работы реле представлен в таблице 1

    Алгоритм работы реле.

    При выключенном зажигании реле полностью выключается и не потребляет ток. Дневные ходовые огни включаются только при включенном зажигании, отпущенном ручном тормозе и выключенных габаритных огнях. В остальных случаях дальний свет работает в штатном режиме. Реле устанавливается вместо штатного реле дальнего света, а дополнительные провода подключаются согласно схеме на рисунке 2.ъ

    Рисунок 2. Реле электронное ДХО-30. Схема подключения.

    ПОРЯДОК УСТАНОВКИ
    Для установки реле в автомобиль Вам потребуются крестообразная отвертка и пассатижи.
    1. Отсоедините от аккумулятора клемму МАССА.
    2. Откройте крышку монтажного блока и извлеките реле дальнего света К7.
    3. Установите на освободившееся место реле ДХО-30.
    4. Снимите комбинацию приборов. Для этого отверните саморезы, удерживающие декоративную рамку комбинации, и снимите эту рамку, отверните два винта, удерживающие комбинацию приборов, и аккуратно извлеките ее из панели приборов, чтобы появился доступ к разъему. Нажав на фиксатор отсоедините разъем от комбинации.
    5. Протяните дополнительные провода реле под панелью так чтобы концы оказались около разъема комбинации приборов.
    6. Найдите в жгуте комбинации провода соответствующих цветов и при помощи соединителей подключите к ним согласносхемы дополнительные провода реле.
    7. Подключите разъем жгута к комбинации приборов. Подключите клемму МАССА к аккумулятору (зажигание выключено, габариты и свет выключены, рычаг ручного тормоза поднят – лампы должны быть погашены).

    Проведите опробование работы реле:

    1) поднимите рычаг ручного тормоза и включите зажигание – лампы должны быть погашены.
    2) опустите рычаг — лампы дальнего света и лампа индикации дальнего света на комбинации приборов должны загореться на 30% мощности.
    3) моргните дальним светом — лампы должны загореться на полную мощность, а затем вернуться к 30%.
    4) включите габаритные огни — лампы должны погаснуть.
    5) включите дальний свет фар — лампы должны включиться на полную мощность.
    6) выключите зажигание — лампы должны погаснуть.

    ВНИМАНИЕ!

    Если фары включаются на полную мощность сразу после подключения МАССЫ, необходимо поменять местами клеммы 30 и 87 в монтажном блоке.
    8. Соберите все в порядке обратном разбору.

    ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

    ВНИМАНИЕ!

    Уменьшение мощности ламп при работе ДХО происходит за счет импульсного управления. В связи с этим лампы в фарах могут издавать негромкий звук. Также в электронных комбинациях приборов лампа индикации дальнего света может периодически включаться и выключаться. Эти случаи не является неисправностью.

    Установка дневных ходовых огней и модульной оптики Hella в ПТФ Приоры в Ладу Приора

    1. Установка дневных ходовых огней в Ладу Приора

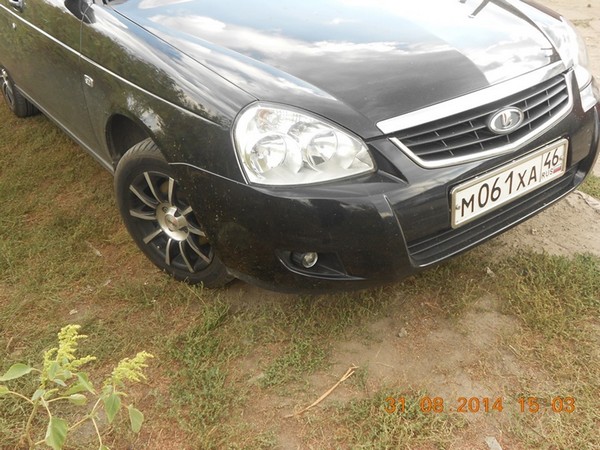

    Купил на днях дневные ходовые огни МАЯК DRL-UNC. Устанавливать буду по ГОСТУ для ДХО. Дорогие из принципа не стал брать – очень дорого за светодиодные фонари отдавать 3500-4000 руб., когда себестоимость ДХО намного меньше

    На ходовых огнях МАЯК DRL-UNC имеется три провода. Красный плюс, черный минус и желтый для поворотника. То есть данные ходовые огни работают еще дополнительным поворотником смориться, конечно, прикольно, но вот насколько такое решение с точки зрения практичности практично это для меня не понятно. Решил просто подключить ДХО, так чтобы они просто светили без всяких поворотников.
    Подключать решил так.
    + Плюсовой провод повел в салон в блок управления и просто воткнул провод на место где располагается предохранитель очиститель ветрового стекла F11(20)
    — Минус черный также отправил в блок управления и так же просто воткнул на место, куда вставляется предохранитель левого габаритного огня F14(5).
    Итог такого подключения.
    Поворачиваешь ключ зажигания, ДХО зажигаются. Заводишь машину, так же зажигаются. Выключаешь машину и вытаскиваешь ключ из зажигания, ДХО гаснут. Когда машина работает, ДХО горят, включаешь габариты ДХО, отключается, переключаешь на ближний свет, ДХО так же отключены. Выключаешь ближний свет, а габариты ДХО автоматически зажигаются.
    В общем, только такое подключение нашел для себя более эффективным.

    Вот мое подключение ДХО через 5-контактное реле. В магазине купил универсальное 5-контактное реле и прикупил еще гофры 3 метра размером 6.5. К самой релюшке нужна еще мама с проводами.

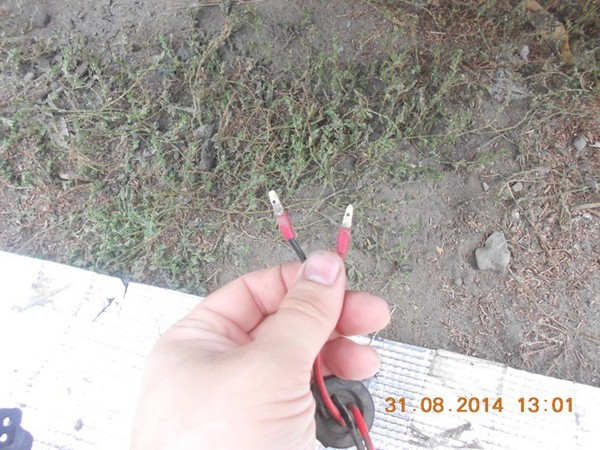

    Начало подключения началось с того ,что взял небольшой провод 10см и смотал его вместе с минусом черного провода ДХО. После этого с колодки проводов, что на релешке нашел цифру 85 и провод, который отходит с колодки 85 соединил с черным минусом ДХО, в том месте, где уже было соединение, замотал изолентой. Получилось так, что остался болтаться провод длинною 10см. Его конец нам придется, потом крепить к кузову, то есть это земля.

    Дальше взял плюсовой провод ДХО он у меня красного цвета и посадил его на цифру 88 (у некоторых реле это цифра 87а)

    Потом нужно было найти плюс, который включался бы с поворотом ключа зажигания. Этот самый плюс я нашел на катушках зажигания.

    Вот этот красный провод (он является плюсом) именно тот, который нужен для включения ДХО после поворота ключа в положение ON. Изоленту, которая намотана на жгут проводов придется снять. Красный провод придется аккуратно надрезать, чтобы можно было бы соединить в разрез дополнительный провод, который пойдет с места соединения на реле в цифру 30.
    Дальше нужен плюсовой провод с габаритов. И снова придется с жгута проводов, что крепятся на левой фаре, снять изоленту, чтобы добраться до провода габаритного огня. Провод, который нам понадобиться, желтого цвета (плюс габаритов), нам придется снова надрезать, чтобы в разрез этого провода соединить дополнительный провод – отправляем на цифру 86.

    Желательно, опять же, все провода убирать в гофру
    Схема

    Итог всего подключения.
    Включаем зажигание в положение ON – ДХО загорается.
    Выключаем зажигание в положение OFF –ДХО выключаются.
    При заведенном двигателе и горящем ДХО переводим переключатель света в габаритные огни ДХО выключается, переводим переключатель на ближний свет фар, ДХО так же выключены.
    Выключаем ближний свет фар и габаритные огни, ДХО включается.

    Оптика у Приоры еще куда ни шло, ближний на 3 с минусом. А ПТФ просто ужасны. Как я не пробовал их регулировать, какие лампочки туда не вставлял, свет не радовал. Ксенон я в рассеиватели ставить не хотелось, ибо отдача никакая, да еще и слепит встречку. Было решено поставить вместо ПТФ линзовые модули известной немецкой фирмы “Hella”

    Имеем:
    1. Модуль D 50мм Ближний свет (DE, H7)
    Номер производителя: 1BL 009 071-007 6000руб. за пару
    Компактный модуль с небольшим диаметром, отличные световые характеристики и равномерное освещение дорожного полотна, броский, современный дизайн, большая свобода в выборе дизайна, при сохранении требований законодательства к безопасности, небольшой вес, благодаря применению алюминия и магниевых сплавов
    2. Комплект ксенона H7 1100р
    3. Инструмент, крепеж, время, терпение

    Модуль идет белесого цвета, красим его в черный цвет

    НАКЛЕЙКИ ФИРМЫ, ВИД СБОКУ

    Освобождаем доступ к ПТФ, демонтируем старые туманки. Берем рамку ПТФ, с помощью деталей от детского конструктора делаем крепеж для модулей.

    С НИЗОМ ПОЛЕГЧЕ

    ВИД СБОКУ, МОДУЛЬ В РАМКЕ ЗАКРЕПЛЕН НАДЕЖНО

    У КСЕНОНОВАЙ ЛАМПОЧКИ ОБТАЧИВАЕМ КЛЕММЫ, ЧТОБЫ ВСТАВИТЬ ИХ В ШТАТНЫЙ РАЗЬЕМ ПТФ

    Ставим рамки с модулями на место, закрепляем надежно блоки розжига и проводку ксенона. Защиту крыльев пока не ставим.

    С РАЗНЫХ СТОРОН

    С РАЗНЫХ СТОРОН

    Любуемся результатом и ждем темноты для регулировки света

    СВЕТЯТ МОДУЛИ И ДИОДНАЯ ПОДСВЕТКА В ФАРАХ

    ВИД ЛУЧШЕ, ЧЕМ У ХЕЛЛЫ НА СТЕНДЕ

    МАЛЕНЬКИЙ МОДУЛЬ, БОЛЬШОЙ СВЕТ

    Ставим назад защиту. Радуемся проделанной работе и самое главное результату. Теперь ближний свет лишь дополнение к ПТФ.
    Остался маленький косяк, нужно купить карандаш и подкрасить обод модуля, а то чуток не докрасил, там узко, боялся стекло закрасить.
    Т.к. это линзы, то ни о каком ослеплении встречки речи даже быть не может, все настроено хорошо, левый чуток опущен, правый модуль чуток вправо на обочину сместил.

    Может кто-то скажет о дорогой цене, но я скажу, что качество света, это безопасность, поэтому экономить не стоит.

    Тюнинг фары и ксенон на Ладу Приору. Подключение ДХО

    До покупки этих фар хотел ставить линзы в отражатель. Но случайно нашел на эти тюнинг фары на приору, да и еще они

    Установка дневных ходовых огней

    С две тысячи десятого года, дневные ходовые огни стали обязательным атрибутом движения автомобиля по дорогам Российской Федерации. Данное правильно было введено в связи с недостаточным качеством освещения в зимний период времени во многих регионах страны. Причем, чем севернее регион, тем острее стояла такая проблема.

    Какие требования предъявляются к дневным ходовым огням?

    Главная проблема с дневными ходовыми огнями заключается в том, что на текущий момент не представляется возможным их прописывание в качестве единого для всех осветительного прибора. По этой причине, согласно законодательству Российской Федерации, в качестве ходовых автомобильных огней может использоваться следующее:

    1. Автомобильные фары, которые отвечают за ближний свет и включают во время передвижения транспортного средства.
    2. Автомобильные фары, которые отвечают за дальний свет и включаются в тот момент, когда напряжение находится на низком уровне.
    3. Особые осветительные приборы, которые изготавливаются на основе особых государственных стандартов. Стоит отметить, что допускает самостоятельно изготовление ходовых дневных световых излучателей, главное, чтобы они соответствовали установленному государственному стандарту.
    4. Передние огни поворотных сигналов, которые должны быть постоянно включены.

    Если вы планируете произвести самостоятельную установку ходовых дневных огней, то для начала вам нужно ознакомиться с нормами и требованиями, которые предъявляются к таким осветительным приборам государственным стандартом, который прописан в законе от две тысячи десятого года:

    1. Дневные ходовые огни транспортного средства должны располагаться на передней его части. Высота над землей, данных осветительных приборов должна составлять от двадцати пяти до ста пятидесяти сантиметров.
    2. Между конструкциями, отвечающими за дневные ходовые огни, расстояние должно составлять не менее шестидесяти сантиметров. При этом, расстояние от конструкции дневного ходового огня до края автомобильного кузова должно быть не более сорока сантиметров.
    3. Площадь осветительного прибора дневных ходовых огней, должна лежать в диапазоне от двадцати пяти до двухсот квадратных сантиметров.
    4. Суммарная сила светового излучения двух дневных ходовых осветителей должна лежать в диапазоне от четырехсот до восьмисот Кд.

    Видео. Установка дхо своими руками

    Стоит помнить, что габаритные огни не могут быть использованы в качестве ходовых дневных огней, так как они не обладают достаточной силой светового излучения.

    Установка дневных ходовых огней своими руками

    Для начала, хотелось бы отметить, что практически все современные автомобили зарубежного производства имеют установленные на заводе дневные ходовые огни. Среди отечественных производителей, данным осветителем может похвастаться только Лада Гранта. Если вы не попадаете под данные критерии, то ниже представленный материал будет вам интересен и полезен.

    Ничего нового, для установки дневных ходовых осветительных систем придумывать не нужно. Практически в любом автомобильном магазине можно приобрести все необходимое. Единственное стоит отметить, что не стоит экономить и покупать малоизвестные китайские бренды, так как такие комплекты могут не соответствовать государственным стандартам, установленным на территории Российской Федерации.

    Видео. Как подключить дхо своими руками

    Напомним, что в предыдущей статье мы рассматривали как установить воздухозабоник на капот своими руками и какие для этого нужны инструменты.

    Не спешите приобретать нужное оборудование и сразу его ставить, для начала ознакомьтесь со следующим:

    1. Во-первых, внимательно изучите документацию государственных стандартов, относительно процедур установки световых сигнализаций и осветительных устройств.
    2. В обязательном порядке, при покупке комплекта дневных ходовых огней, нужно учитывать геометрическую форму отверстий под них на бампере автомобиля.
    3. Внимательно подойдите к подбору размеров светового блока. Он имеет прямую связь с местом, на которое будут устанавливаться дневные ходовые огни.
    4. Обязательно нужно учесть суммарную яркость всех установленных световых диодов в каждом осветителе. Данный параметр очень важен, так как некоторые производители пренебрегают некоторыми пунктами государственных стандартов, что в итоге приводит к тому, что дневные ходовые огни им не соответствуют.

    Если учесть все описанное выше, то при прохождении ежегодного технического осмотра автомобиля, с этим узлом не возникнет никаких проблем.

    Лайфхак: дхо на автомашину Приора — установка, артикул, аналоги

    Требование, включать «свет» на дороге даже в дневное время суток появилось всего несколько лет назад. После этого, популярность начали набирать дневные ходовые огни, сокращенно дхо – устройства, которые включаются автоматически с запуском зажигания. На автомобиль Приора 2 ДХО появились в 2013 году – с выходом этой рестайлинговой модели.

    Очень полезная штука эти ходовые огни. Рэле дхо 30 на Приору — при включении зажигания зажигает дальний свет на 30 % — потому так и называется. Это намного лучше, чем включать постоянно дальний свет. Дхо на приору хорошо тем что ставится в штатные места. Помимо установки такой реле, можно поставить уже готовые фары на Приору с дхо, они такие с нижней полоской светодиодов — помоему красивые, пока новые. Я был удивлен, но на эту машину, оказывается бывает 6 разновидностей фар. Такие фары, ставятся в штатные места, ничего не надо переделывать. Приора как конструктор, ставь любые плюшки. C дхо та же история выбирай что нравится.

    Штатные ДХО (дневные ходовые огни) на Приору – артикул и цена

    Штатные световые приборы стоят внутри блок-фар Приоры:

    • левая – 2170-03711011-00, цена – 6000-7000 рублей;
    • правая – 2170-03711010-00, цена – 6000-7000 рублей.

    Штатные световые приборы стоят в одной «ячейке» с дальним светом. Для их «активации» устанавливается реле ДХО-30 на Приору стоимостью около 600 рублей. Весь секрет в том, что реле «30» ставится вместо стандартного реле дальнего света.

    Новая деталь позволяет при включении зажигания автоматически включать фары дальнего света на 30% от максимальной мощности. Возможность включения дальнего света подрулевым переключателем остается.

    Благодаря этой модернизации дневные ходовые загораются, когда водитель включает ключом зажигание, а затем спускает ручник. Два этих действия должны активировать световые приборы – появляется новая «предустановка» благодаря 30 реле. При этом габариты не горят одновременно с ДХО. Эта модернизация для дорестайлинговых фар сделает их такими же функциональными, какими являются рестайлинговые.

    Требования к ДХО по ГОСТу

    Два стандарта регламентируют работу ДХО на механических транспортных средствах в РФ – это 41.87-99 и 41.48-2004. Описываются подробные параметры установки дневных ходовых в автомобиль:

    • Нижний край фар должен быть на расстоянии от 25 см до 1,5 м от поверхности земли (не берется в учет клиренс авто);
    • Расстояние между «внутренними» краями двух фар может составлять строго от 60 см;
    • Расстояние от «внешнего» края фары до края бампера должно составлять максимум 40 см;
    • Площадь, которую должен покрывать свет от дневных ходовых огней, должна составлять от 25 до 200 квадратных сантиметров;
    • Предельно допустимая яркость огней – 800 Кд, минимальная – 400 Кд.

    Неисправности

    К перечню неисправностей, которые могут возникнуть при работе штатных световых приборов относятся следующие случаи:

    • Дневные ходовые не загораются при включении зажигания. Причин несколько: затянут ручник, уже включены габаритные огни или нет контакта красного провода (отходит от специального реле к панели приборов).
    • Когда ручник затянут, световые приборы не гаснут. Проблема заключается в том, что отходит черный провод реле.
    • Когда включаются габаритные огни, ДХО продолжает гореть. В таких случаях виной становятся проблемы с соединением желтого провода.
    • При включении зажигания они загораются, но дребезжит реле указателей поворотов. Это ошибка в блоке, и реле поворотников нужно просто заменить.
    • После того, как ДХО загораются, от приборной панели слышен звуковой сигнал, напоминающий писк. Потребуется замена индикатора дальнего света на приборке – он не может распознать дневные световые огни.
    • Слышен писк в монтажном блоке при включении зажигания. Виной этому звуку слабый контакт клемм внутри блока реле.
    • Некорректно работают другие системы: медиа, парктроник — неполадки связаны с питанием. Либо питание огней подведено неправильно, либо фильтр питания сломался.

    Производители и цены аналогов

    В качестве аналогов дневных ходовых огней для Приоры можно рассматривать следующие варианты:

    • DRL-Une отличает то, что блок может дублировать поворотники. Дополнительно внутри него установлена защита от скачков напряжения. Это белые светодиоды, которые выдают до 6 Лм с мощностью 0,02Вт.
    • Тюнинг «Ангельские глазки». Принцип похож – можно дублировать поворотники. Только зачастую это не самостоятельно собранная блок-фара, а изделие от производителя. В ней каждый блок как будто «подсвечивается» светодиодной лентой по контуру.
    • Светодиоды «Орлиный глаз». Очень простой и бюджетный способ. Для этого придется просто просверлить отверстия в бампере, чтобы поставить внутрь светодиоды, которые вместе создают нагрузку величиной 12-15 Вт.

    Снятие и установка ДХО

    Для того чтобы провести самый простой тюнинг и поставить дневных световых фар на Приору в штатные места, достаточно поменять реле в общем блоке. Эту работу следует выполнить по инструкции:

    1. Снимите минусовую клемму с АКБ. Затем, сидя на водительском сиденье, снимите пластмассовую заглушку слева под рулевым кожухом.
    2. Замените реле К10 (дальний свет) на новое – ДХО-30.
    3. Потяните к себе блок реле, чтобы пробраться к монтажному блоку. Здесь необходимо правильно соединить провода, которые отходят от реле.
    4. Красный провод подведите к контакту №21. Так дневные ходовые огни будут включаться, когда ключ проворачивается до включения зажигания.
    5. Желтый провод подведите к контакту №7. Так световые приборы будут включаться, когда габариты погаснут.
    6. Черный провод подключается к голубо-коричневому №4. Последнее действие – ходовые огни загораются при опускании ручника.
    Ссылка на основную публикацию
    Adblock
    detector
