Ходовые огни на ларгус своими руками

Автоматическое включение света после того, как завелся автомобиль (простая переделка противотуманных фар в дневные ходовые огни)

Опыт автовладельцев (авторы: Эдуард76 и bademus)

Данный способ подходит только тем у кого на Largus имеются противотуманные фары. У кого их нет, то придётся думать, как подключить реле на автовключение Ближнего Света (для этой цели лучше всего подойдёт реле 719.3777-02)

Итак, вчера установил на свой Ларгус реле, включающую ПТФ через 5 секунд после того, как завёлся автомобиль. Гаснут сразу после выключения зажигания.

Для этого заказал реле 719.3777-01 и к нему переходник мини-реле (так и называется – переходник для 719.3777-01). Изготавливает ЗАО “Энергомаш”.

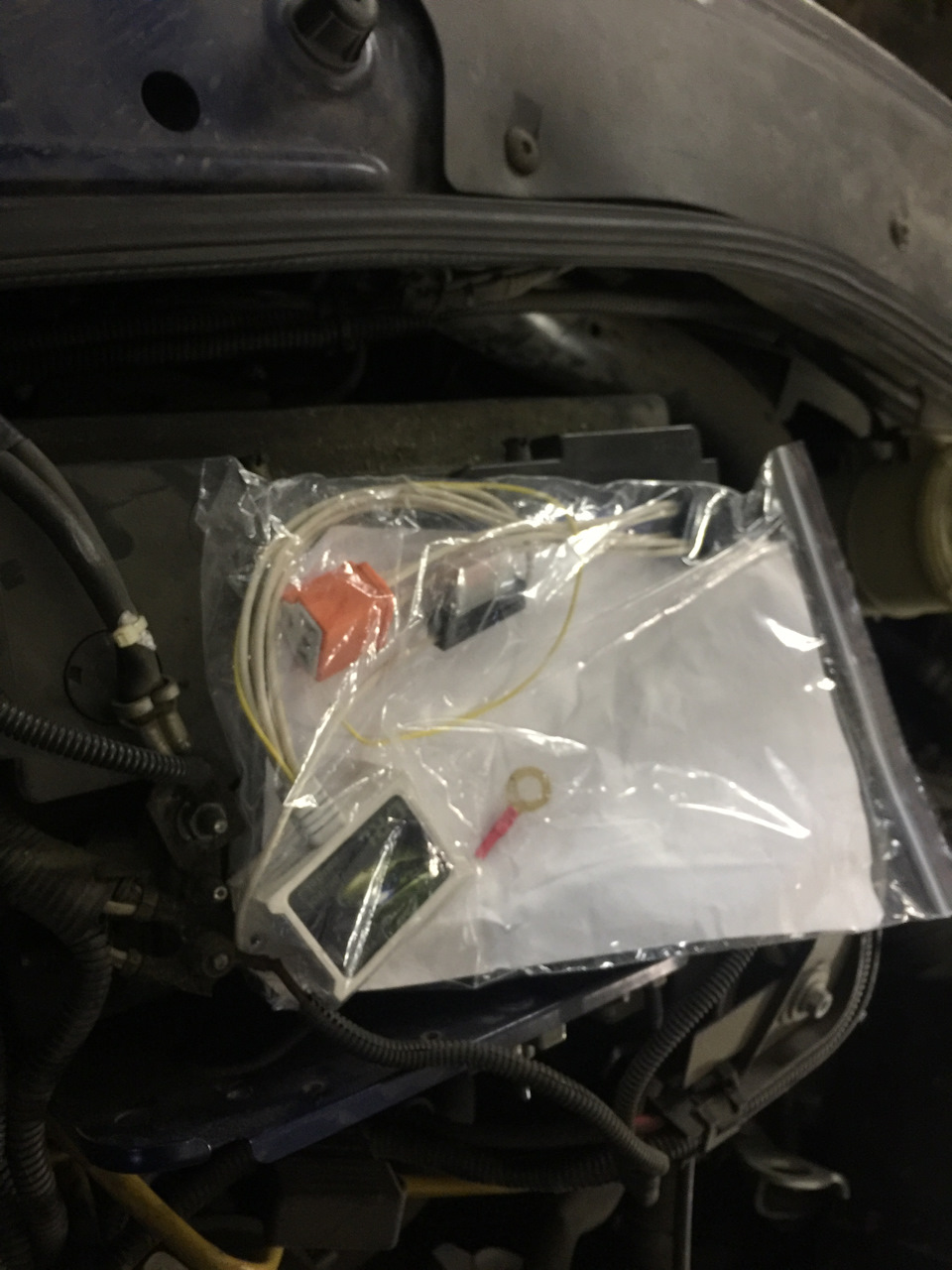

1. Содержимое посылки

2. Вынимаю штатное реле ПТФ и убираю до лучших времён

3. Вынимаю реле бензонасоса.

4. Взял из коробки, идущий в комплекте, красный проводок с предохранителем. Удалил предохранитель, кончик провода зачистил и немного загнул.

4. Вставляю в отверстие контакта №1 реле бензонасоса зачищенный провод с клеммой на конце. Можно и подпаять, но я не стал, да и напряжение с красного управляющего провода на реле автосвета мизерная – 0.5 микроАмпер.

. возвращаю реле на своё место.

5. Далее подключил реле автосвета в переходник мини-реле, и установил это всё на место штатного реле ПТФ и соединил штекерами красные провода. Всё. Выглядит так.

Ранее пробовал подключить это реле через штатные предохранители, и через реле вентилятора отопителя. Но, нанные попытки не увенчались успехом.

Советую не экспементировать, если не разбираетесь в электрике как и я, т.к. делал всё методом тыка!

Через 5-7 секунд после заводки двигателя, зажигаются ПТФ, как и их сигнализатор на приборной панели. Выключаются ПТФ (ДХО) после включения габаритов и перещёлкивания переключателя, сначала на вкл. ПТФ, затем на выкл., и гаснет свет ДХО.

Вместо ксенона, прекрасно подойдут хорошие диодные лампы ПТФ, в качестве ДХО. В крайнем случае, можно оставить и штатные лампы, тем-более ПДД допускают ездить с включенными противотуманками в дневное время, вместо ДХО! Включение Габаритных Огней днём не обязательно!

Вопрос: ПТФ загораются, когда на управляющем красном проводе появляется “+”, а при включении габаритов ПТФ гасить надо руками, принудительно?

Ответ: Принудительно следует гасить ПТФ, лишь в том случае, если требуется включить Ближний Свет (в тёмное время суток) – включаем габариты, затем включаем переключателем ПТФ и сразу же выключаем, ПТФ гаснет.
В остальном: – запуск ДВС – 5 сек – заж. ПТФ – глушим ДВС – сразу гаснут.

Вопрос: А если нужно включить ближний свет совместно с ПТФ ?

Ответ: Без проблем! Кроме автоматического включения ПТФ всё остальное работает в штатном режиме.

Отзыв: Спасибо за работу. Заказал такой же комплект, они там что то модернизировали, пришло с другим переходником. На выходе только 4 провода (самой колодки для вставки в гнездо нет). Вобщем в итоге всё просто – на обоих реле есть обозначение контактов: 1235 и в скобках 1(86) 2(85) 3(30) 5(87) на штатной и на купленой 86.85.30.87. Всё! Ошибиться невозможно. Припаиваем свои папы и суем по номерам.

Отзыв: Сегодня получил реле и переходник (с четыремя раздельными проводками) и всё сделал за 10 минут, всё чётко работает. Но по хорошему, конечно надо будет проводки паять к мини колодке, куплю какую-нибудь дешёвую мини-реле, раскурочу и припаяю как надо, а то по раздельности как то не надёжно. Дело это нужное, а переходник конечно можно сделать самому. Но на реле которое мне пришло есть застёжка, которая хорошо входит в паз рядом с запасными предохранителями, только надо одну минуту поработать напильником (кто будет ставить-поймёт) и тогда ничего не будет болтаться и дополнительно ничем не надо крепить. Всем удачи.

Дневные ходовые огни для Лада Ларгус

Вовремя увидеть автомобиль, движущийся по дороге — одно из главных условий сохранения жизни пешеходов и автомобилистов. Многие страны мира включили в правила безопасности движения на дорогах световое обозначение движущегося транспортного средства как обязательное.

Дневные ходовые огни Лада Ларгус

Как решить этот вопрос владельцу автомобиля

«Лада Ларгус» позволяет это сделать, используя:

ближний свет фар;
противотуманные фары;
дневные ходовые огни (если они установлены на автомобиле).

Из этого перечня рекомендуем для постоянного использования именно последний вариант, как наиболее рациональный. Остальные примеры проигрывают этому решению. При их использовании дополнительно вступают в работу и не оправдано изнашиваются элементы подсветки приборной панели, габаритные огни. Находясь во включенном состоянии, они требуют дополнительного расхода топлива. Ходовые же огни, работая автономно от остальных осветительных приборов, будут экономить горючее. Да, уменьшение расхода небольшое, но это тоже ваши деньги.

Варианты установки

Итак, если Lada Largus на заводе не укомплектована этой световой системой, то для решения вопроса по ее установке можно пойти двумя путями:

Обратиться на станцию технического обслуживания, где вам предложат весь комплекс услуг — от приобретения до монтажа.
Установить их своими руками. В этом случае также возможны два варианта: монтаж купленного в магазине комплекта или сделанного самостоятельно. О самодельном варианте будет рассказано ниже. Для возможности его выполнения необходимо, чтобы государственные нормативные документы, действующие на территории вашего проживания, не содержали запрета на внесение таких изменений в автомобиль Lada Largus.

Если же «Лада Ларгус» оборудована этой системой в заводских условиях, то опробуйте ее в движении. Скорее всего, у вас возникнет желание заменить это осветительное оборудование на более эффективное.

Выбор оборудования

Автомобиль Lada Largus в светлое время суток, особенно в солнечный день, должен хорошо выделяться на дороге. Для этого необходимо дневное осветительное оборудование, соответствующее следующим требованиям:

сила излучаемого света — не менее 400 и не более 800 Cd;
площадь рассеивания — более 40 см квадратных. Это достигается двумя рассеивателями размером 10х2 см;
потребляемый ток — не менее 1 ампера;
огни в корпусе из металла с радиатором охлаждения.

«Лада Ларгус» может быть оборудована комплектами ходовых огней от разных производителей. Выбирайте по толщине вашего кошелька. Китай — дешевле, но хуже. Европа — дороже, но надежней. Качественные отечественные модели подобрать также весьма затруднительно. Самодельные — тоже вариант, но не всегда лучший.

Как поставить осветительные приборы собственными руками

При элементарных знаниях устройства системы электрооборудования Lada Largus и навыках владения слесарным инструментом вы решите этот вопрос не более, чем за час.

Но перед тем как покупать комплектующие для Lada Largus и приступать к монтажу, изучите основные требования, чтобы работа не пропала даром. Ошибки при ее выполнении своими руками могут привести к осложнениям как во время движения, так и при разбирательстве после возможного ДТП.

Смонтированные дневные ходовые огни «Лада Ларгус» должны обеспечивать:

автоматическое включение и отключение. При запуске мотора огни включаются, а когда мотор глушится, отключаются;
возможность выключения и включения этой функции без какого-либо дополнительного инструмента;
автоматическое погасание при включении основного света, кроме случаев кратковременного использования его для подачи светового сигнала другим участникам движения;
необходимую геометрию установки источников света: между ними — не менее 600 мм, от крайней точки борта кузова — не более 400 мм, от полотна дороги — минимум 250 мм, максимум — 1500 мм.

Теперь, когда вам известны основные требования к результатам работы, можете приступать.

Предлагаем несколько вариантов монтажа

Вариант первый — изготовление ходовых огней для автомобиля «Лада Ларгус» самостоятельно. Это можно сделать следующим образом:

в качестве светоизлучателя используется светодиодная полоска (диоды 5050, 12 В,14, 4 ВТ), два провода разных цветов, заглушка для фар;
для размещения на заглушке нарезаются 2 полоски длинной 25 см и 6 полосок по 10 см;
сверлятся отверстия для проводов в заглушках под размер полосок;
припаиваются провода к краям полосок. Они размещаются на заглушках, крепятся на силикон и дополнительно скобками. Провода выводятся на оборотную сторону;
для большей сохранности светоизлучателей и уменьшения потока света можно применить полихлорвиниловую трубку. В этом случае источник света нужно поместить в нее;
выполняются элементарные коммуникации проводов, затем вся собранная схема подключается к реле бензонасоса «Лады Ларгус». Таким образом, ходовые огни включаются при запуске мотора и выключаются, когда мотор заглушен. В дальнейшем их можно подключить иначе — через дополнительное реле, чтобы при включении габаритных огней они гасли.

Читать еще: Метод ranc за и против

Изготовление и установка оборудования закончены. Довольно просто и недорого. Безусловно, это неидеальный вариант, и не каждому он подойдет. Попробуйте.

Вариант второй — оригинальные ходовые огни для автомобилей Lada Largus:

это светодиодные лампы, доступные любому автовладельцу. Здесь без станции техобслуживания вы тоже обойдетесь. Замена заводских ламп — это элементарно;
не ошибитесь при их покупке, излучаемый свет должен быть одного оттенка. Это требование является обязательным.

Вариант третий — установка купленного в магазине комплекта.

Здесь, на первый взгляд, минимум сложностей. Есть инструкция — изучай и действуй! Но не торопитесь начинать. Трезво оцените свои знания по электрооборудованию автомобиля «Лада Ларгус». Попытайтесь проследить по инструкции, как выполняется установка и подключение приобретенного комплекта. Если вы уверены в собственных силах, приступайте. Если же нет, лучше обратитесь к специалистам на СТО. Практика показывает, что без специальной технической подготовки по электросистеме «Лада Ларгус» монтаж такого оборудования даже по инструкции довольно сложен.

В заключение об установке ходовых огней

Автомобили Lada Largus, на которых выполнена установка дневных ходовых огней, имеют преимущество на дороге. Дополнительное освещение работает безопасность, вашу и окружающих. Какие ДХО выбрать и установить, решайте сами, но они в любом случае никогда не будут лишними.

Ходовые огни на Лада Ларгус своими руками

В достаточной мере обозначенный на дорожном полотне автомобиль Лада Ларгус является залогом безопасности, как для пешеходов, так и для других водителей. В большинстве стран с целью обозначения авто, движущегося по дороге, были регламентированы специальные световые приборы, именуемые дневные ходовые огни. Многих владельцев авто интересует вопрос, как самому установить ходовые огни.

Как быть владельцу практичной Лады Ларгус?

Эта модель Лада Ларгус позволяет обозначить себя посредством таких световых приборов:

ближнего света;
противотуманных световых устройств;
дневных ходовых огней (когда они конструктивно присутствуют в автомобиле).

Из вышеперечисленного списка средств именно ходовые огни являются наиболее рациональным решением. Это подтверждается тем, что включенные фары головного света, противотуманные и габаритные фонари намного быстрее растрачивают ресурс собственных ламп. Также включенное состояние указанных приборов освещения побуждает автомобиль потреблять больше топлива. Ходовые огни работают в автономном режиме по отношению к указанным осветительным устройствам. Далее мы расскажем как самому установить огни.

Варианты монтажа

Если модель Лада Ларгус в заводском исполнении не предусматривает присутствие обозначенных приборов освещения, то при их установке обычно действуют двумя методами:

обращаются за услугой СТО, где могут предложить весь комплекс работ, начиная приобретением и заканчивая непосредственным монтажом;
устанавливают ДХО своими руками.

В последнем варианте также присутствуют два пути решения:

установка приобретенного в торговой сети комплекта;
монтаж самостоятельно изготовленных ДХО.

Далее подробно рассмотрим ДХО своими руками. Для осуществления этого способа потребуется отсутствие в нормативных документах государственного уровня запрета на изменение такого рода заводской конструкции конкретного автомобиля, в нашем примере Лада Ларгус.
Когда данное авто уже оснащен таким световым оборудованием и после проверки его эффективности у владельца возникают замечания, то это обстоятельство естественно вызывает желание самостоятельно изготовить и установить аналогичные световые устройства, обладающие большей эффективностью.

Как выбрать оборудование?

Владелец модели Лада Ларгус ожидаемо стремится обеспечить своему автомобилю возможность выделяться в потоке даже в условиях солнечного дня. Для этой цели потребуются достаточно мощные ходовые огни, которые способны соответствовать таковым требованиям:

обеспечивать силу светового потока в пределах 400 — 800 Cd (данный показатель может быть достижим с помощью двух рассеивателей, обладающих размерами 100х20 мм;
потреблять ток с силой от 1 Ампера и выше;
иметь металлический корпус с эффективным охлаждением.

Для рассматриваемой здесь модели Лада Ларгус комплекты ходовых огней изготавливаются различными производителями. На выбор может оказать влияние величина стоимости изделий. Китайские аналоги более дешевые, однако своим качеством не способны удивить. Европейские ДХО куда надежнее, но их цена может «укусить». Самостоятельно изготовленные варианты тоже имеют право на существование, но не всегда являются лучшим выбором.

Как самому установить ДХО?

Если у владельца присутствует минимальный багаж знаний в сфере автомобильного электрооборудования и потребный инструмент, то решение проблемы в таком случае не займет более двух часов времени. Во избежание некачественного выполнения работы перед выбором изделий и началом монтажа рекомендуем детальным образом ознакомиться с основными требованиями. Ошибки, которые могут себя проявить при установке ДХО, способны вызвать существенные осложнения, как при дорожном движении, так и во время разбирательства о причинах ДТП (если произойдет).

Установленные ходовые огни должны быть наделены такими функциями:

возможностью включения и отключения при запуске и остановке мотора соответственно;
способностью к активации без привлечения дополнительных инструментальных средств;
автоматической деактивацией при включении головной оптики с оставлением возможности кратковременного включения для подачи сигнала на дороге;
соблюдением потребной геометрии после непосредственной установки:
расстояние между данными световыми источниками не должно превышать 600 мм;
такой же габарит до крайней точки кузова (по ширине) — не более 400 мм;
по высоте к полотну дороги минимальный параметр должен быть 250 мм, а его максимальное значение – 1500 мм.

Ознакомившись с данными регламентными требованиями можно смело браться за установку ДХО своими руками на машину Lada Largus.

Способы монтажа

Вариант №1. Он предусматривает установку самостоятельно изготовленной ходовой оптики.

Такие изделия можно подготовить, применяя следующий алгоритм действий:

приобретаем светодиодную ленту, выступающую в роли излучателя (применяем 4-ваттные диоды 5050 с напряжением 12 В или 14 В);
для расположения на заглушке нарезаем 2 полоски, длина которых 250 мм и 6 полос, имеющих меньшую величину длины
по 100 мм;
далее производим сверловку отверстий заглушек для вывода кабелей, соответствуя размеру самих полос;
к краям полос аккуратно припаиваем наконечники проводов (их следует закрепить, применив силикон и скобы для подстраховки);
указанные кабели выводим на тыльную сторону заглушек;
чтобы по максимуму сохранить целостность излучателей, применяем трубку из полихлорвинила (в ней располагаем сам световой источник);
после выполнения примитивных коммуникаций сборку получившейся схемы коммутируем с реле топливного насоса.

Такое решение позволяет заиметь возможность включения и деактивации ходовых огней в зависимости от того, запускается или глушится мотор.

На этом процесс изготовления и монтажа данного оборудования можно считать завершенным. Как видите, ДХО своими руками – это не так-то уж и сложно.

Вариант №2 – использование оригинальных ходовых огней, применяемых для Lada Largus.

В качестве таких вариантов выступают обычные светодиодные лампы, которые стали доступным продуктом для каждого владельца. Здесь также можно обойтись без помощи соответствующей мастерской, ведь процедура замены ламп достаточно примитивна. Проявляйте внимательность во время покупки, поскольку цветовой оттенок излучаемого света должен быть идентичен у обоих источников (обязательное требование).

Вариант №3 – монтаж комплекта, приобретенного у торгового субъекта.

Читать еще: Шланги бензонасоса ваз 2114

На первый взгляд может показаться, что процедура наделена минимумом сложности. Действовать следует в соответствии с положениями инструкции. Перед началом манипуляций потребуется взвесить уровень своих знаний в сфере электрооборудования модели Lada Largus. Если уверенность в собственных возможностях отсутствует, то обращайтесь к специалистам сервисов.

Подведем итоги

Теперь вы знаете, как самому установить ходовые огни. Установив ДХО в Lada Largus, вы наделяете свой автомобиль неоспоримым преимуществом, поскольку полученное дополнительное освещение призвано работать в угоду не только вашей безопасности, но и остальных участников трафика. К какому из приведенных нами вариантов склониться, решать только владельцу.
