Тестер для проверки аккумуляторов

Проверяем АКБ автомобиля с помощью мультиметра правильно

Иногда зимой у автолюбителей возникают проблемы при запуске авто. Это происходит из-за плохого влияния отрицательных температур на жидкость, залитую в аккумуляторную батарею (электролит). Чтобы избежать неприятностей приходится с определённой периодичностью контролировать емкость аккумулятора. Рассмотрим, как проверить аккумулятор автомобиля мультиметром.

Способы проверки заряда АКБ

Существует несколько способов проверить зарядку аккумулятора. Некоторые можно осуществить при помощи специально разработанных для этого устройств. А в некоторые батареи даже встроено такое приспособление.

Существующие способы померить заряд АКБ:

  • проверка при помощи встроенного в автомобильный аккумулятор специального индикатора;
  • использование «нагрузочной вилки»;
  • измерение обычным мультиметром.

Как определить напряжение по встроенному индикатору

Современные автомобили уже оборудованы встроенными индикаторами, которые могут помочь хозяину авто узнавать в любой момент о текущем состоянии заряда.

Впервые такие аккумуляторы вышли с конвейеров японских автоконцернов. Определить степень зарядки помогает специальное «зелёное окошко», которое и является индикатором.

Другое его название гидрометр. Цвет окошка зависит от степени заряженности:

  • зеленый – заряжен;
  • серый либо белый – емкость потеряна;
  • черный – АКБ разряжена до конца, уровень электролита ниже критического.

Если в машине стоит аккумулятор с индикатором, то делать замер заряда мультиметром или «нагрузочной вилкой» нет смысла.

Стоит отметить, что аккумуляторы такого типа стоят недешево. В некоторых случаях цена увеличивается примерно на треть. Не каждый автолюбитель готов переплачивать за такую батарею.

Тогда подойдут другие методы измерять заряд аккумулятора.

Проверка напряжения нагрузочной вилкой

Нагрузочная вилка считается сегодня инструментом слегка устаревшим. Встретить ее чаще всего можно на станциях технического обслуживания, чем у частных автовладельцев. Тем не менее, такая проверка получается наиболее верная и профессиональная.

Нагрузочной вилкой называют определенный инструмент, который с особой точностью позволяет установить уровень неисправности аккумулятора. В нем объединены мультиметр и нагрузочное сопротивление.

  • устройство соединяется с клеммами АКБ, при этом возникает ток короткого замыкания. Это своего рода имитация работы стартера. При отсутствии нагрузки батарейка вырабатывает 12,7 Вольта, с нагрузкой – гораздо меньше;
  • далее нужно считать показания прибора. Они покажут, на каком уровне будет находиться заряд в момент, когда владелец заведет машину.

Ещё один нюанс, который нужно учесть при измерении таким способом: проверять напряжение желательно при температуре батареи 20-25 градусов и не делать это очень часто. В противном случае можно потерять большую долю емкости.

Такой способ надежный и достоверный. Единственный его минус в том, что нагрузочная вилка практически не встречается в обычном гараже у рядового автолюбителя. Для таких хозяев авто стоит подумать о том, как мультиметром проверить напряжение аккумулятора автомобиля.

Измерение заряда мультиметром

Мультиметром называют прибор способный замерить ампераж, напряжение, сопротивление и температуру у технических устройств.

Данные тестеры применяют не только, чтобы замеривать заряд АКБ машин. Они с высокой точностью могут определить напряжение в батарее шуроповертов, ноутбуков и телефонов.

Например, многие устройства IPHONE работают на литий-ионных АКБ, которые очень удобно тестировать электронными японскими мультиметрами компании Sanwa или китайскими DT-830b.

Для современных владельцев авто это практически идеальный вариант. Стоимость такого прибора вполне приемлемая. Особенно удобно пользоваться теми моделями, которые оснащены электронными табло.

Такой точности, как при первом и втором способе проверки не будет. Однако померить заряд, когда это необходимо и сориентироваться в дальнейших действиях, вполне возможно.

Как пошагово замерить напряжение мультиметром на аккумуляторе автомобиля:

  1. Необходимо при помощи соответствующих проводов подключить мультиметр. Тестер должен работать в режиме «вольтажа» (замера напряжения). Для этого его устанавливают на уровень 20Вольт.
  2. Специальными металлическими щупами, которые расположены на проводах, прибор прикладывается к клеймам батарейки (щуп красного цвета – к плюсу, черный – к минусу). В редких случаях провода бывают одинакового цвета.
  3. Далее на электронном табло должны появиться данные замеров.

Для удобства автолюбителей разработана специальная шкала значений, помогающая по данным тестера определить степень заряженности батареи:

  1. Более 12,7Вольт – батарейка полностью заряжена.
  2. Если значения в диапазоне от 12,1 до 12,5Вольт, то батарея заряжена наполовину.
  3. В случае значений меньше 11,7Вольт – АКБ сильно разряжена.

Исходя из представленных параметров, можно сделать вывод, что значения напряжения на приборе менее 12,7Вольт, показывают частичную заряженность АКБ. В случаях, когда мультиметр показывает менее 11,7Вольт, аккумулятор стоит поставить на зарядку.

У любой машины постоянно происходит минимальная утечка тока (в пределах 50-80 мА.). В частности:

  • на охранную сигнализацию расходуется 25-25мА;
  • контроллер у системы впрыска забирает 5мА;
  • магнитола автомобиля расходует 3мА;
  • приборная панель с блоком центрального замка также забирает часть тока.

В результате все вместе разряжает АКБ в пределах 60мА. Эти затраты не являются для батареи критическими и её можно эксплуатировать еще несколько лет. Другое дело, если расход составит более 60-80 мА, то батарейка быстро разрядится.

Технология замера утечки тока

Как проверить аккумулятор, с целью определения утечки тока, тестером:

  1. Автомобиль предварительно готовится к проверке. Для этого отключаются магнитола, габариты, свет в салоне авто.
  2. Следом в разорванную цепь подключается амперметр и снимаются данные.
  3. В случае обнаружения амперметром тока утечки, нужно поочередно вытащить и поставить на место в строгом порядке ряд предохранителей и реле. Это позволит понять, в какой цепи происходит утечка. После этого ток должен нормализоваться.

Для того, чтобы правильно при помощи тестера научиться определять утечку тока, рекомендовано следующее видео:

Быстрая проверка показателей аккумулятора

В ряде случаев владельцам авто совсем некогда заниматься отсоединением АКБ от машины, а также «копаться» с освещением и приборной панелью. Такие хозяева машин определяют уровень зарядки АКБ без ее снятия, прямо под капотом.

Этот процесс выглядит следующим образом:

  1. Когда произошло замирание машины после выключения мотора, мультиметр подключают к АКБ по схеме: плюс к «+», минус соответственно к «минусу». Стоит учитывать, что показатели будут с незначительными отклонениями. 12,7Вольт – показатель нормы.
  2. Затем машина заводится. Когда мотор заработает, напряжение поднимется до 14,7Вольт.
  3. Рекомендовано проверить еще с нагрузкой (внешнее освещение, обогрев окон, средний режим печки). В таком случае норма – 14,6Вольт.

Измерить напряжение аккумулятора автомобиля мультиметром – задача посильная даже начинающему автолюбителю. Позволить себе дорогой аккумулятор, оснащенный специальным индикатором, может не каждый.

Практичным и универсальным вариантом считается измерение заряда АКБ мультиметром. Этот прибор, с говорящей приставкой «МУЛЬТИ», позволяет измерить не только напряжение, но и силу тока. Кроме того, мультиметр может пригодиться и для другой электротехники, включая телефоны, ноутбуки, шуруповерты. Помните, что приобретать такой прибор лучше у проверенных производителей в специализированных магазинах.

Обзоры измерителей емкости аккумуляторов

Измерители или тестеры емкости аккумуляторов – специальные приборы, которые позволяют определять и на протяжении определенного времени мониторить емкость аккумуляторов, а также их напряжение и сопротивление.

Принцип работы такого прибора обычно один и тот же: аккумулятор подключается к измерителю, который обеспечивает наличие постоянного сопротивления, при этом измеряется ток, проходящий через резистор. Генерируемый аккумулятором ток выделяет энергию на резисторе. При этом остается только измерить количество электричества – тока, который проходил за определенный период времени.

Следует учитывать, что для получения точных результатов все измерения проводятся с полностью заряженным аккумулятором. Также в процессе работы следует измерять параметры такого тока, при котором аккумулятор работает: при выборе низкого тока измеренная емкость будет ниже реального уровня, при малом токе – наоборот, более высокой.

  • Цена: US$ 25
  • Перейти в магазин
  • JUNTEK,
  • JUNTEK VAT1100,
  • измеритель емкости аккумуляторов,
  • измерительный инструмент
  • 10 мая 2019, 11:18
  • автор: bdos
  • просмотры: 5573
  • комментарии: 18

  • Цена: $10.36 (покупался за $6.99)
  • Перейти в магазин
  • ZH-YU,
  • ZH-YU ZB206+,
  • измеритель емкости аккумуляторов,
  • мультиметры и тестеры
  • 03 мая 2019, 11:28
  • автор: kirich
  • просмотры: 12198
  • комментарии: 46

  • Цена: $50 (без учета накладных расходов)
  • Перейти в магазин
  • ZKEtech,
  • ZKEtech EBC-A10H,
  • измеритель емкости аккумуляторов,
  • оборудование и детали для ремонта электроники
  • 02 апреля 2019, 15:16
  • автор: kirich
  • просмотры: 6940
  • комментарии: 130

  • Цена: $39.99
  • Перейти в магазин

Тестер аккумуляторов Foxwell BT100Pro — игрушка, или мастхэв-девайс, который сэкономит вам деньги и время?
Сейчас разберемся. Под катом обзор с 80 цветными иллюстрациями.

  • Foxwell,
  • Foxwell BT100Pro,
  • измеритель емкости аккумуляторов,
  • измерительный инструмент
  • 04 мая 2018, 21:34
  • автор: tykhon
  • просмотры: 12955
  • комментарии: 138

  • Цена: $15.73 (+доставка от посредника)
  • Перейти в магазин
  • измеритель емкости аккумуляторов
  • 27 января 2018, 18:24
  • автор: fedor0804
  • просмотры: 7849
  • комментарии: 92

  • Цена: 17.83
  • Перейти в магазин
  • измеритель емкости аккумуляторов
  • 03 января 2018, 19:52
  • автор: inko1973
  • просмотры: 5482
  • комментарии: 23
Читать еще:  От чего взрывается аккумулятор автомобильный

  • Цена: $ 5.32
  • Перейти в магазин
  • NoName,
  • NoName QS-906,
  • измеритель емкости аккумуляторов,
  • мультиметры и тестеры
  • 19 декабря 2017, 08:28
  • автор: AleksPoroshin
  • просмотры: 23228
  • комментарии: 56

  • Цена: $10,2
  • Перейти в магазин

Сегодняшний обзор будет посвящен универсальному тестеру/анализатору аккумуляторов ZH-YU ZB206+, приобретенному мною на просторах eBay. Не так давно я уже писал обзор на подобное устройство, правда, с более скромными функциями, но обо всем по-порядку.

  • ZH-YU,
  • ZH-YU ZB206+,
  • измеритель емкости аккумуляторов,
  • мультиметры и тестеры
  • 26 апреля 2017, 08:41
  • автор: eagle13
  • просмотры: 13160
  • комментарии: 79

  • Цена: $12,48
  • Перейти в магазин

Сегодняшний обзор будет посвящен тестеру ёмкости литиевых аккумуляторов, приобретенному мною на просторах eBay. Есть у меня в домашнем хозяйстве несколько литиевых аккумуляторов разных типоразмеров, некоторые работают все еще отлично, другие — не так, как долго раньше. Так что причиной совершения данной покупки стала необходимость измерения оставшейся емкости аккумуляторов.

Проверка копеечного тестера батареек с Aliexpress

Копеечный приборчик, который удобнее мультиметра и вполне подойдет в качестве утилитарного подарка.

Зачем проверять батарейки

Есть три причины, по которым еще работающая батарейка может оказаться в утиле:

1. «Померла» лишь одна бракованная батарейка в связке, из-за которой создается впечатление, что «выдохся» весь комплект.
Такое не редкость, особенно когда покупаются дешевые батарейки. Вставляешь в устройство комплект из четырех, оно какое-то время работает, потом батарейки как будто садятся. Но при проверке выясняется, что на самом деле «померла» лишь одна из-за заводского брака, а остальные выработали свой ресурс процентов на 15%.

2. Прожорливое устройство не расходует энергию батареек до конца.
Еще есть случаи, когда батарейки используются в весьма прожорливом электронном устройстве, которое может использовать их не до конца. Конкретный пример – игрушка Furby. Она начинает сбоить, когда в батарейках остается еще треть запаса энергии.
Соответственно, эти батарейки можно использовать в каком-то другом месте, которое не столь требовательно к остаточному ресурсу.

Почему так происходит?

По мере уменьшения заряда батарейки у нее уменьшается напряжение. Пальчиковая батарейка с полным зарядом дает напряжение около 1,55 В, а севшей можно считать батарейку, напряжение которой упало до 0,9 В.

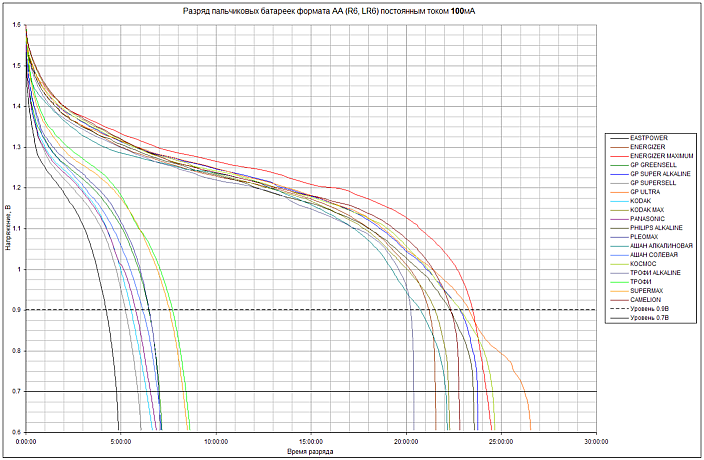

Вот так выглядят графики разряда солевых и щелочных (алкалиновых) батареек:

Взято отсюда.

По моим наблюдениям большинство устройств перестанут работать или будут работать неудовлетворительно, когда напряжение опускается до 1,1 В.

3. Слегка окислившиеся контакты создают впечатление севшей батарейки.
Вы достаете как бы севшую батарейку, но при проверке оказывается, что она еще вполне рабочая. Причина, чаще всего, кроется в слегка окислившихся контактах, на которых увеличивается сопротивление, соответственно, начинает падать напряжение и ток.

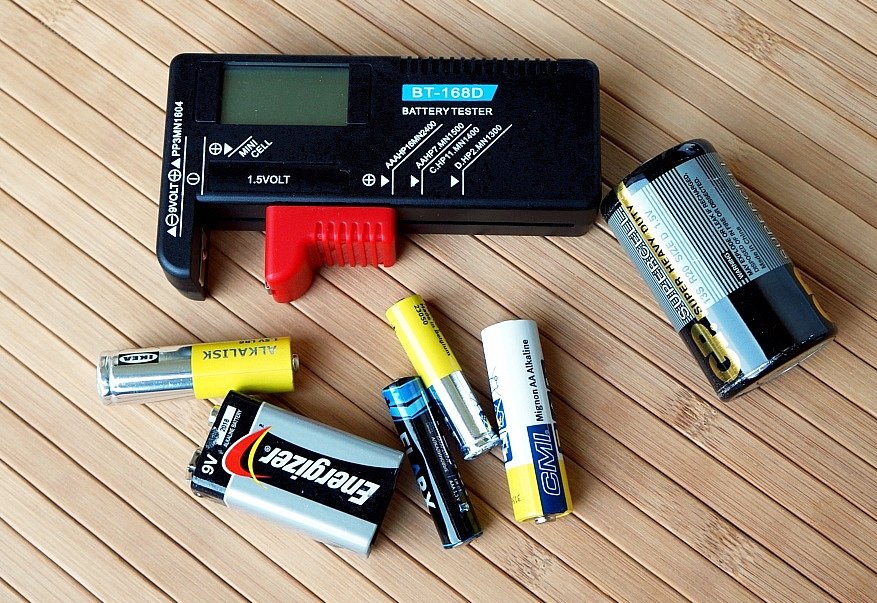

Тестер батареек BT-168D

Это самый дешевый приборчик на Aliexpress. Ценник с доставкой в РФ начинается от 180 руб., но при редкой удаче можно найти и за

Почему нельзя взять там же еще более дешевые вольтметры? С ними всплывет один нюанс – минимальным напряжением для измерения значатся 2,5 вольта или более (если идет речь о моделях без внутреннего источника питания). На более низких напряжениях они просто не включаются. Поэтому лучше сразу обратить внимание на специализированные варианты.

Я собрал в табличку некоторые характеристики приборчика, часть из которых получил в ходе его проверки:

Типы проверяемых батареек

— практически все 1,5-вольтовые элементы, начиная от «таблеток» и заканчивая «бочонками» LR20

— 9-вольтовые «кроны» (6LR61 / 6F22)

Минимальное напряжение для включения 1,5-вольтового входа

Минимальное напряжение для включения 9-вольтового входа

Максимальная длина 1,5-вольтового элемента

Касательно стартовых напряжений, если при подключении батарейки приборчик не включился, значит напряжение на нем ниже 0,55 В для полуторавольтовых элементов или 6 В для «Крон».

Замеряет напряжение он относительно точно, но есть нюанс, связанный с преуменьшением показаний реального напряжения на пальчиковых батарейках на 0,05 В. Скорее всего это связано с тем, что приборчик сам питается от нее и в момент измерения создает нагрузку, которая, похоже, не скорректирована.

Но если отбросить тему с корректировкой, то показания будут вполне точны.

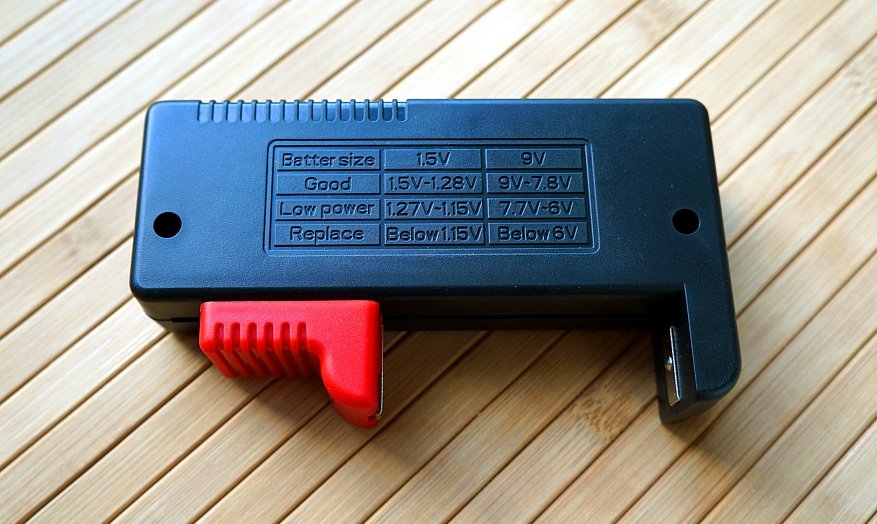

На обратной стороне памятка.

В общем и целом я с ней согласен. По моим длительным наблюдениям севшей можно считать полуторавольтовую батарейку, если она выдает менее 1,1 В. Большинство электронных устройств уже не хотят работать с такими источниками, а ЖК-экраны всевозможных часов и термометров становятся блеклыми.

Из недостатков тестера – свободно скользящая лапка контакта, которой прижимается батарейка. Хорошо бы ее подпружинить, чтобы при измерении не приходилось все время поджимать ее руками. Впрочем, некоторые умельцы фиксят этот «баг» самостоятельно:

Найти такой тестер на Ali можно, например, тут. И поскольку у многих тут в хозяйстве есть полноценные мультиметры, подобная «игрушка» может быть неплохим подарком кому-то из родственников.

5 точных тестеров аккумуляторов с AliExpress

ТОП-5 лучших тестеров аккумуляторов с ценами и отзывами в конце статьи. Листайте!

У аккумуляторных батарей свой ресурс, случаются перебои в работе, не всегда они выдают необходимое напряжение. Проверить емкость можно при помощи тестера аккумуляторов. Для этого существует масса датчиков, но проще проверить емкость аккумулятора мультиметром. Он не только измеряет показания электронных датчиков, но и проводит анализ состояния всей системы или определенного узла.

Если хотите купить тестер для аккумуляторов, следует знать, что стандартными замерами являются:

Показатели напряжения тока.

Сила электрического тока.

Тестер автомобильных аккумуляторов может выполнять и ряд других функций:

Проверка катушек и свечей.

Измерение частоты оборотов двигателя.

Синхронизация с компьютером.

Будет удобнее, если тестер для аккумулятора оснащен световым индикатором. Мультиметры бывают бытовые и промышленные. У промышленных больше список выполняемых функций.

По типу разделяют на:

Аналоговые. Простая конструкция, которая предусматривает наличие шкалы и стрелки. Переключателем выбирается нужная шкала, по которой и сверяются показатели. Как правило, выпускают только бытовые тестеры такого типа, у них низкая точность.

Цифровые (электронные). Перед тем как проверить аккумулятор мультиметром, выбираете нужную шкалу и величину. На экран будет выводиться полученное значение. Точность гарантирована до десятых и даже до сотых долей.

Как проверить аккумулятор тестером?

Если нужно замерить мультиметром напряжение, нужно включить его в соответствующий режим. Обратите внимание: максимальное значение нужно выбирать выше, чем в вашем аккумуляторе: к примеру, если у вас 12,7 вольт, DCV должен быть 20 вольт. Черный щуп подключают на минусовую клемму, красный – на плюсовую. После чего на экране мультиметра появятся нужные значения.

Если напряжение составляет менее 12 вольт – значит, аккумулятор разряжен на 50%, меньше 11,6 – полностью разряжен.

ГДЕ МОЖНО ДЕШЕВО КУПИТЬ ХОРОШИЙ ТЕСТЕР АККУМУЛЯТОРОВ?

Тестер для аккумулятора авто All sun (3 в 1)

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №1: Приехал очень быстро. Качество хорошее, проверил, работает адекватно. В меру легкий. Рекомендую.

Отзыв №2: Быстрая доставка, три дня до Питера. Прибор в хорошем состоянии и полностью работоспособен. Продавец очень общителен, прислал мне инструкцию на английском в PDF. Хороший продавец, рекомендую всем.

Отзыв №3: Великолепный тестер, хороший функционал. Выполнен очень качественно. То что нужно для полноценного обслуживания аккумуляторов! Очень быстрая доставка, 13 дней из Китая в Ростов-на-Дону. Рекомендую продавца и магазин с наилучшей стороны!

Автомобильный аккумуляторный тестер VXSCAN MICRO 200

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №1: Товар как в описании, упакован хорошо. Доставлено быстро, 20 дней до СПб, с продавцом не общался, не было необходимости. Продавца рекомендую. Пока рабочий.

Отзыв №2: Прибыл очень быстро,все работает,очень доволен. Хорошо бы инструкцию на русском языке. Значения точные. Полезный приборчик!

Отзыв №3: Все отлично быстро качественно за 17 дней посылочка доехала до Липецкой области . Рекомендую . Тест проводил все работает .

Тестер аккумуляторный AUTOOL

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзывы покупателей:

Отзыв №1: Отличный прибор! Как дополнение к диагностике автомобиля, вещь незаменимая: очень удобно, информативно и быстро. На 99 процентов всех необходимых параметров состояния АКБ и цепи заряда, которые нам всем нужны, он выполняет на отлично. Не измеряет только плотность электролита. Но даже нагрузочная вилка не дает точных результатов, не дает и времени жизни АКБ. Нагрузочная вилка показывает минимальный порог напряжения под нагрузкой, но этот прибор показывает ещё и внутреннее сопрот-е. Нагрузочная вилка показывает на одной дизельной машине что АКБ ещё хороший (среднее значение по напряжению), двигатель при этом заводит но уже с трудом, не так как на новом АКБ, а прибор показал сразу – АКБ на замену, осталось 36 % жизни. Очень информативно. Очень удобна проверка цепи заряда АКБ. Диоды генератора, напряжение ХХ и под нагрузкой. Не надо доставать мультиметр, осциллограф. К клещам подходит по два провода: мостовое измерение сопротивления. Внутри процессор, кварц, АЦП. Сделано всё качественно.

Читать еще:  Не гаснет контрольная лампа зарядки аккумулятора

Отзыв №2: Не верьте тем, кто говорит о приборе фигню. Это зависть. Работает прибор отлично, проверено уже на более десяти авто. Его смело могут использовать профессионалы хоть и принтера нет. Он поможет вам купить АКБ свежую, а не с остатком ёмкости 60-70%, хотя продаваны вам будут внушать, что АКБ отличные тыкая вам в лицо своей нагрузочной вилкой. И на станции техобслуживания вам не навешают лапшу на уши, что стартер сдох или электроника глючит. Точность показания достаточная, не лабораторная конечно, но подключать прибор надо ближе к клеммам АКБ: на некоторых авто, на вынесенных контактах для зарядки АКБ в моторном отсеке, показания были занижены почти вдвое. Так что будьте внимательны.

Отзыв №3: Проверил работает нормально вольтаж показывает точно. Теперь будет чем проверить Акум при покупке нового. Советую иметь такой прибор чтобы купить действительно нормальный аккумулятор, а не наполовину дохлый.

Мини тестер заряда АКБ NEXPEAK

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзыв №1: До МО дошёл очень быстро. Курьер привёз на дом. Прибор не плохой. В наборе инструкция только на английском. Пытаюсь разобраться.

Отзыв №2: Прибор пришёл в Тюменскую обл. в течение десяти дней. Упакован хорошо. Без проблем соединился с ЭБУ автомобиля Chery Tiggo FL 2013 года выпуска. Пока разбираюсь, но уже протестировал в графическом виде работу ДК 1 и ДК 2. Так же может дать информацию о положении дроссельной заслонки, температуре впускного коллектора, давления во впускном коллекторе, угле зажигания и проч. Не совсем корректный перевод в некоторых позициях, поэтому не совсем понятно какую информацию и о чём он даёт. Может просто не хватает опыта! В общем и целом, приборчик неплохой, его главное преимущество в мобильности. То есть не нужен смартфон, не нужно устанавливать какие то дополнительные программы.

Отзыв №3: Очень быстрая доставка, оригинальной упаковке, прекрасно работают, была протестирована на FIAT Grande Punto 1.4L сущность 2007.

Тестер для аккумулятора авто All-Sun EM3081

Надёжность продавца: отличная!

Доставка по России: бесплатно!

Отзыв №1: Мультиметр небольших размеров, но компактный и удобный в работе. Продавцу большое спасибо за отлично подобранный товар!

Отзыв №2: Прибор рабочий. Пришла посылка быстро за 3 недели. Батарейки в приборе имеются. Требуется только раскрутить два винта и убрать из под ботарейки прокладку. Один только минус – у него, по мне, при проверке напряжения, когда ищешь фазу, при косновении щупом на фазу – нет минимального скачка напряжения. Только с устойчивым нулем напряжение проверить можно. А так компактный и на вид качественный.

Отзыв №3: Мультиметр отличный, все работает. Я доволен. Посылка упакована хорошо, быстро доставлена. Мультиметр соответствует описанию. Спасибо продавцу.

Как проверить основные параметры аккумулятора мультиметром

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии. О том как проверить аккумулятор мультиметром будет рассказано далее.

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В. В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Проверить с помощью мультиметра можно утечку тока. Если необходимо измерить данный параметр на автомобиле, то кроме утечки тока на корпус, проверяется и утечка в бортовой сети автомобиля.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

Как измерить напряжение

Если необходимо проверить только аккумуляторного напряжения, то мультиметр переводится в режим DC. Если нужно проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Затем чёрный щуп мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока.

Обычно, исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Аналогичным образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Как измерить ёмкость

Мультиметр можно использовать и как тестер для измерения ёмкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы проверить ёмкость потребуется вначале полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Проверить внутреннее сопротивление

Чтобы проверить АКБ на исправность с помощью мультиметра, требуется измерить внутреннее сопротивление аккумулятора. Проверить работоспособность источника питания можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

  1. Лампа 12 В подключается к АКБ.
  2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
  3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии.

В том случае, когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Таким образом удаётся довольно точно проверить источник электроэнергии на исправность.

Как проверить ток утечки

Аккумулятор может самостоятельно разряжаться, даже в том случае, когда его клеммы не подключены к потребителям электроэнергии. Величина саморазряда указывается в документации к аккумулятору и является естественным процессом. Особенно заметно потеря электроэнергии может наблюдаться в кислотных АКБ.

Дополнительно к естественным утечкам электрического тока, в цепи могут быть участки, которые находятся во влажном состоянии или с истончённой изоляцией. В этом случае, даже в момент, когда все потребители электроэнергии находятся в выключенном состоянии, происходит дополнительная утечка тока, которая может привести к полному разряду батареи, а в некоторых случаях, и к возгоранию повреждённого места.

Особенно, такое явление может быть опасно в бортовой сети автомобиля, у которого отрицательным проводником является весь кузов и агрегаты, на которых может находиться достаточное количество огнеопасных веществ для образования открытого пламени даже от небольшой искры или электрической дуги.

Чтобы выявить, такое «несанкционированное» расходование электричества, необходимо выключить зажигание автомобиля, а также отключить устройства работающие в «дежурном режиме», например магнитолу и сигнализацию.

Измерить силу тока на аккумуляторе с помощью мультиметра, можно только в том случае, если измерительный прибор переведён в режим измерения силы тока, обозначенный значком «10 А». Для этого круговой переключатель переводится в соответствующий режим, а красный штекер в гнездо обозначенное знаком «10 ADС».

Красный щуп мультиметра соединяется с «+» аккумулятора, а чёрный, с отсоединённой клеммой. В этот момент должны полностью отсутствовать какие-либо показания прибора. Если мультиметр покажет любое значение, то ток утечки является значительным, и необходимо произвести детальную диагностику бортовой сети автомобиля.

Читать еще:  При зарядке аккумулятора не кипит электролит

Подобным образом производится замер утечки в других электронных системах. При проведении диагностики следует проявлять осторожность, и при подозрении на значительную утечку электрического тока, которая проявляется искрением при отсоединении или подключении клеммы, от замера тока утечки мультиметром следует отказаться.

Если пренебречь этим правилом, то можно «спалить» прибор, который не рассчитан на проверку больших значений силы тока.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства?

Чтобы для тестера проверка аккумулятора не оказалась последней, необходимо правильно выбрать диагностический режим. Если требуется проверить ампераж, то категорически запрещается это делать без дополнительной нагрузки, которая не должна превышать мощности 120 Вт.

Выбирая режим измерения постоянного тока, следует проявлять осторожность, чтобы по ошибке, не включить мультиметр в режим измерения сопротивления, который находится, в большинстве моделей мультиметров, рядом с положением переключателя для измерения постоянного тока.

Как проверить емкость аккумулятора мультиметром

Проверка емкости (одной из основных характеристик аккумуляторных батарей) производится с помощью различных измерителей, наиболее простым и распространённым из которых является мультиметр. О том, как определить емкость акб при помощи мультиметра (многофункционального измерителя), компьютерных программ и мобильных приложений, будет рассказано в этой статье.

Виды аккумуляторных батарей

В зависимости от конструкции использованных при производстве материалов, наиболее распространёнными видами перезаряжаемых батарей являются:

  • Свинцово-кислотные – используются в автомобилях, мотоциклах, мопедах, скутерах. Также их применяют в ИБП (бесперебойниках), используют для накопления энергии, вырабатываемой ветрогенераторами, солнечными батареями.
  • Литий-ионные – небольшие по размерам, долговечные и надежные, они применяются в мобильных телефонах, аппаратуре для фото,- и видеосъемки, строительном инструменте, электромобилях.
  • Никель-кадмиевые и никель-металлогибридные – надежные, долговечные, такие перезаряжаемые батареи в последнее время постепенно вытесняются более компактными, менее чувствительными к условиям окружающей среды литий-ионными аналогами.

Можно ли проверить емкость аккумулятора мультиметром и как это сделать? Очень многих интересует, как проверить емкость аккумулятора мультиметром, а также, можно ли производить такие измерения вообще. Ответ на два данных вопроса утвердительный – функциональных возможностей, а также точности данного измерителя хватает для проведения подобных операций. О том, как это делается, будет более подробно рассказано ниже.

Какие параметры можно проверить

При помощи данного измерителя электрических характеристик можно узнать емкость аккумулятора, напряжение (разность потенциалов) между его полюсами, внутреннее сопротивление, ток утечки.

Как измерить напряжение

Измерение значения данной характеристики на перезаряжаемом источнике питания при помощи мультиметра производится следующим образом:

  1. Измеритель переключается на диапазон замеров постоянного напряжения до 20 В;
  2. Наконечники щупов прикладываются к одноименным полюсам (выводам) питания;
  3. Спустя несколько секунд, текущее значение напряжения акб высвечивается на дисплее.

На заметку. Если на дисплее рядом с цифрами высвечивается знак « – » то это означает, что при подключении зажимов или наконечников щупов произошла «переполюсовка»: щупы приложены не к одноименным, а к разноименным полюсам (минусовой черный щуп приложен к плюсовому полюсу, красный плюсовой – к минусовому. Особой опасности данная ситуация не несет, но для нормальной работы измерителя ее лучше избегать и следить за соблюдением полярности подключения щупов.

Как измерить ёмкость

Узнать емкость батареи можно следующим образом:

  • Батарею полностью заряжают, после чего подключают к ней нагрузку с заранее известным током потребления, например, лампу накаливания;
  • Засекают время, в течение которого нагрузка будет нормально работать;
  • Одновременно с этим к полюсам подключают щупы (зажимы) мультиметра, переключая его в режим измерения постоянного напряжения в диапазоне до 20 В. Данная операция необходима для того, чтобы следить за уровнем падения разности потенциалов, отключая нагрузку в тот момент, когда питание будет иметь минимально допустимое значение данной характеристики.
  • Фактическое значение характеристики находят, делая простой расчет: умножая ток, потребляемый нагрузкой, на время ее нормальной работы от полностью заряженной батареи. Полученный результат выражается в Амперчасах (А*час, Ah).

Помимо мультиметра, измеряется емкость перезаряжаемых элементов с помощью такого приспособления, как тестер.

Как проверить внутреннее сопротивление

Для проверки внутреннего сопротивления батареи производят следующие манипуляции:

  • К батарее подключают нагрузку: лампочку, моторчик или какой-либо инструмент;
  • Дают нагрузке поработать 5-10 секунд;
  • Замеряют напряжение питания (U1);
  • Отключают нагрузку;
  • Повторно замеряют напряжение на полюсах батареи (U2);
  • Находят разницу между двумя значениями U1 и U2, после чего делят ее на номинальную заявленную производителем питания разность потенциалов, затем переводят полученный результат в проценты. Если в процентном выражении полученное на основании расчетов значение меньше 0,4%, значит, внутреннее сопротивление нормальное.

Элементы с превышающим данное значение показателем считаются непригодными и даже опасными для дальнейшего использования.

Как проверить ток утечки

Ток утечки – опасное, нежелательное явление для любого перезаряжаемого питания. Проверка его наличия на автомобильном источнике питания производится следующим образом:

  • Выключают зажигание;
  • Отключают все работающие при выключенном зажигании потребители: магнитолу, охранную систему;
  • Отсоединяют минусовую клемму источника питания;
  • Переводят мультиметр в режим измерения постоянного тока силой до 10А;
  • При помощи зажимов крокодильчиков подключают плюсовой щуп мультиметра к одноимённому полюсу;
  • Минусовый щуп подключают к снятой с полюса батареи минусовой клемме;
  • Признаком наличия тока утечки будет изменяющееся число на дисплее измерителя: чем больше отображаемое на нем значение, тем выше ток утечки и самопроизвольный разряд элемента в нерабочем режиме.

В батареях, в которых тока утечки нет, на экране измерителя будут три нуля, разделенные одной точкой.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства? Для того чтобы при проверке различных характеристик акб при помощи мультиметра не повредить его внутреннюю начинку, необходимо устанавливать правильный диапазон измерений. Так, например, при замере разности потенциалов между полюсами у 12-ти вольтовой акб прибор устанавливают в диапазон измерения постоянного напряжения до 20 В.

На заметку. Измерения значений различных характеристик с использованием многофункционального измерителя производятся, начиная с самого высокого диапазона. Это необходимо для того, чтобы не сжечь внутреннюю начинку измерителя и не получить электротравму.

Проверка различных видов аккумуляторов

Для того чтобы измерить емкость аккумулятора, не обязательно пользоваться мультиметром – померить значение данной характеристики можно с помощью программ и приспособлений.

Проверка емкости АКБ ноутбука

Для того чтобы проверить емкость аккумуляторной батареи ноутбука, необходимо воспользоваться специальными утилитами: Battery Care, Aida (для операционных систем семейства Windows), coconutBattery (для ОС Mac OS), которые показывают фактическое и заявленное производителем значение данной характеристики.

Также заряд батареи ноутбука можно проверить при помощи командной строки, в которой необходимо ввести powercfg energy и нажать кнопку Enter. В результате таких действий система, спустя примерно минуту, выдаст адрес подробного отчета о состоянии источника энергии и всей системы энергоснабжения компьютера.

Проверка емкости АКБ телефона

Замерить емкость батареи мобильника можно при помощи специальных программ или USB-тестера.

Так объем аккумулятора телефона на ОС Android можно узнать при помощи таких программ, как Nova Battery Tester, Battery HD Pro, Power Battery. Данные программы позволяют быстро и с высокой точностью получить актуальную информацию о состоянии батарейки, спрогнозировать продолжительность ее нормального функционирования, необходимость замены. Особенно важно это при использовании батареек низкого качества, склонных к самопроизвольному разбуханию и протеканию.

Проверка емкости АКБ шуруповерта

Определение емкости акб шуруповерта производится замером времени работы полностью заряженного питания на инструменте. Если полученное значение меньше указанного на корпусе питания, то значит один или несколько внутренних его элементов пришли в негодность.

Проверка емкости автомобильного аккумулятора

Измерение емкости автомобильного аккумулятора производится по описанному выше алгоритму с подключением нагрузки. В качестве нагрузки используют мощные лампы, магнитолы, автомобильные компрессоры для подкачки колес.

Измерение ёмкости аккумуляторов 18650

Емкость акб данного типа замеряют при помощи тестера или способом подключения нагрузки. Вычисляют значение данной характеристики у аккумулятора 18650 по тому же принципу, что и у автомобильной акб.

Таким образом, зная, как измерить емкость аккумулятора, можно контролировать данную важную характеристику и своевременно менять акб при снижении ее значения ниже предельно допустимого уровня. Не имея понятия о том, как узнать емкость, можно долго эксплуатировать акб с низким значением данной характеристики, что отрицательно отразится на самом оборудовании, которое работает от такого элемента.

Видео

Ссылка на основную публикацию
Adblock
detector
